Gnuplot(便携式命令行驱动图形制作工具)

 v5.2.8 免费版
  • 软件大小:60.55 MB
  • 更新日期:2020-11-21 10:02
  • 软件语言:英文
  • 软件类别:图像制作
  • 软件授权:免费版
  • 软件官网:
  • 适用平台:WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商:

10.0
软件评分

本地下载文件大小:60.55 MB 进入评论发表您对该软件的看法?

软件介绍人气软件网友评论下载地址

为您推荐:图像制作

  Gnuplot是一款用于Windows PC和许多其它平台的便携式命令行驱动的图形设计与管理工具,源代码受版权保护,但可以自由分发(即用户不必为此付费);它最初是为允许科学家和学生以交互方式可视化数学函数和数据而创建的 ,但现在已发展为支持许多非交互式用途,例如Web脚本;它也被Octave等第三方应用程序用作绘图引擎,它一直受到支持并处于积极开发中,Gnuplot 64位支持许多不同类型的2D和3D绘图;它支持多种不同类型的输出,交互式屏幕显示:跨平台(Qt,wxWidgets,x11)或系统特定的(MS Windows,OS/2);新版本支持64位整数运算,如果硬件平台支持,则表达式和函数的所有评估都将使用64位算术,根据用户喜好检测并处理整数溢出;体素网格,Gnuplot现在支持基于3D体素数据网格的操作;可以通过splot命令引用一个或多个体素栅格的当前内容,以为绘图元素分配颜色或其他属性;可以通过点阵样式的点,点或等值面来绘制体素网格中的数据!

Gnuplot(便携式命令行驱动图形制作工具)

软件功能

  二维函数和数据图,结合了许多不同的元素,例如点,线,误差线,填充的形状,标签,箭头,...

  极轴,对数刻度轴,一般非线性轴映射,参数坐标

  数据表示,例如热图,蜂群图,小提琴图,直方图等。

  多种不同样式的数据点,线和面的三维图(轮廓图,网格)

  使用整数,浮点数或复数算法进行代数计算

  使用Marquardt-Levenberg最小化的数据驱动模型拟合

  支持大量的操作系统,图形文件格式和输出设备

  广泛的在线帮助

  标签,标题,轴,数据点的类TEX文本格式

  交互式命令行编辑和历史记录

  直接输出到文件:

  postscript(包括eps),pdf,png,gif,jpeg,LaTeX,metafont,emf,svg ...可

  鼠标的Web显示格式:HTML5,svg

  当前的开发版本通常将包含尚未包含在最新的gnu plot稳定版本中的功能。

  64位整数运算、3D体素网格

  3D绘图样式等值面,圆,框

  设置墙命令以在3D图中显示xy xz和yz平面

  Unicode转义序列\ U + hhhh

  一阶和二阶N次贝塞尔函数

  修改的贝塞尔函数、多种文本框样式

软件特色

  像素图作为对象

  设置像素图允许将png/jpeg/gif图像作为像素图导入,可以将其定位在绘图中或页面上的任何位置。

  与绘制带有图像不同,像素图对象保留其原始纵横比和大小,而与轴缩放或旋转无关。

  新的绘图样式和绘图选项

  具有多边形的3D绘图样式可从数据文件读取多边形面。这些可用于创建曲面或描述实体。

  用等值面图$ voxelgrid绘制会创建一个细分的3D表面,其中包含高于请求阈值水平的体素。

  设置蜘蛛图选择一种新的绘制模式以创建蜘蛛图,也称为雷达图。

  这些基本上是平行的轴图,其中轴是径向排列而不是垂直排列。

  可以在3D图中使用“带圆圈”和“带框”的绘图样式。

  2D绘图样式带有箭头是带有矢量的一种变体,其中每个箭头都由x:y:length:angle而不是x:y:dx:dy指定。

  pm3d曲面可以具有单独的填充样式和单独的顶部/底部填充颜色。

  pm3d选项noclipcb导致在绘图中省略调色板颜色在cbrange之外的四边形,而不是分配给裁剪到cbmin或cbmax的颜色

  轮廓线类型可以自定义。

  新的数据预处理过滤器

  平滑zsort对第3列中的值上的2D点进行排序,以确定其绘制顺序。

  结合使用调色板颜色,这有助于在拥挤的散点图中突出显示异常值。

  新命令和命令选项

  Voxel网格命令set vgrid,set vxrange,vclear,vfill和voxel()。

  新选项设置墙和设置垂直网格,用于在3D图中显示xy,xz和yz平面。

  设置表分隔符{tab |逗号|char}}和带表的图可用于创建csv文件。

  如果存在初始化程序,则数组大小可以是隐式的,例如,数组A = [1,2,3]

  可以通过在绘图和绘图命令中用keyentry代替文件名或函数来添加键中的多余文本或符号行。

  设置数据文件列标题使输入的第一行被读取为字符串而不是数据值。

  这等效于设置键自动标题列标题,但不影响键条目的生成。

  列标题通过任何后续的stats命令收集到字符串数组中。

  设置视图投影{xz|yz}

软件优势

  新终端和终端选项

  新的乳胶终端pict2e取代了默认不再构建的较旧的终端latex,emtex, eepic和tpic。

  pstricks终端现在支持当前的gnuplot功能,包括RGB颜色,透明度,填充的多边形和框。

  现在,pcl5终端支持当前的gnuplot功能。

  texdraw终端已更新。

  现在,“ windows”终端使用Direct2D而不是GDI / GDI +。

  现在,“ dospc”和“ svga” DOS终端支持交互式终端和鼠标输入。

  增强的文本模式接受转义序列\U+xxxx(其中xxxx是4或5个字符的十六进制)来表示Unicode代码点

  该代码点在输出时转换为相应的UTF-8字节序列。

  绘图标题是在绘图之后而不是之前进行评估的。这允许标题引用绘图时生成的参考值。

  “鼠标左键”将来自“设置标签...超文本”的超文本发送到剪贴板。

  时间/日期输入可识别格式%p以处理上午/下午字段

  支持多种文本框样式

  内置修改的贝塞尔函数(besi0 besi1 besin)

  内置的第一和第二类N贝塞尔函数(besjn besyn)

  与以前的gnuplot版本的更改/差异

  带有“平行轴”的绘图样式已修改语法,以匹配直方图和蜘蛛绘图命令。

  绘图中的轴数不再有限制,并且可以进行迭代:例如:“使用带有平行轴的列绘制[column = 1:N] DATA的绘图”

  pm3d填充区域四边形被平滑剪切到当前的zrange。

  这会影响pm3d曲面以及3D框,多边形等的面。

  由2D图的“使用”说明符返回的虚值被视为未定义值(NaN)。对于功能图和3D数据图,这已经是正确的。

  不建议使用“ set fontpath”命令(仅影响PostScript)。

  由于不赞成使用“ latex”和“ eepic”终端,因此发行版中不再包含使用它们的教程。

  自5.4.rc2(第二个候选版本)以来已修复

  x11:请勿在“暂停鼠标关闭”上放置字符(错误#2208)

  qt:将fillbox(和“ clear”)剪辑为ymax(错误#2276)

  qt:避免来自Qt 5.15的错误消息

  tikz:文本节点的隐式边框宽度始终为零(错误#2275)

  刷新时不要重新计算未使用的y2轴的范围(错误#2274)

  退出EXPERIMENTAL命令“ load $ DATABLOCK”

  “随图片一起绘制”中的颜色在缩放时不应更改

  用真正的欧几里德度量替换dgrid3d近似值(缺陷号2277)

  根据2D投影图的需要调整“在图,处设置关键点”

安装步骤

  1、用户可以点击本网站提供的下载路径下载得到对应的程序安装包

Gnuplot(便携式命令行驱动图形制作工具)

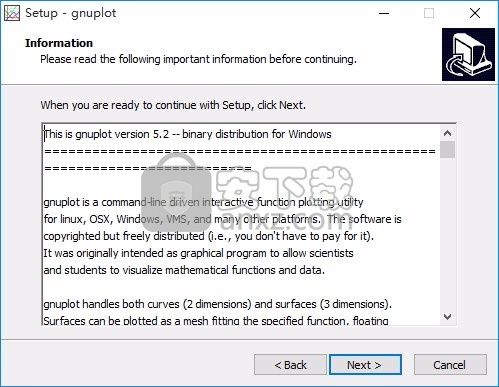

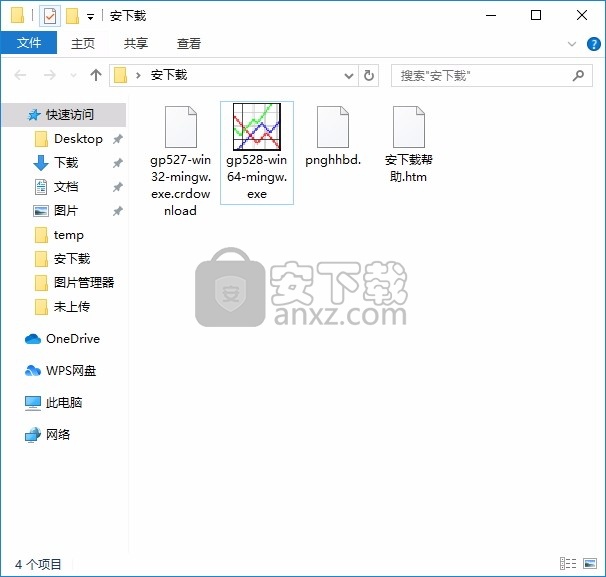

  2、只需要使用解压功能将压缩包打开,双击主程序即可进行安装,弹出程序安装界面

Gnuplot(便携式命令行驱动图形制作工具)

Gnuplot(便携式命令行驱动图形制作工具)

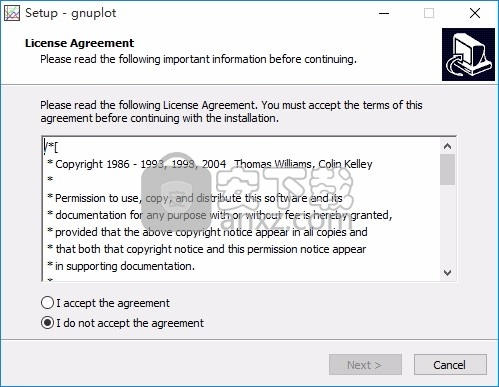

  3、同意上述协议条款,然后继续安装应用程序,点击同意按钮即可

Gnuplot(便携式命令行驱动图形制作工具)

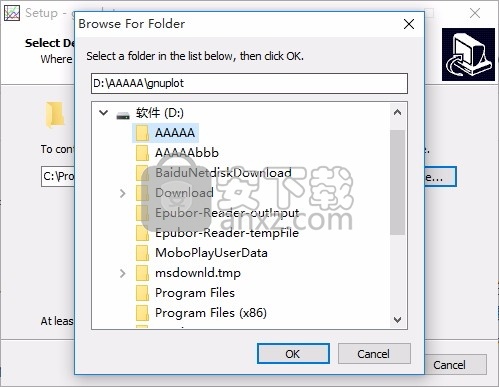

  4、可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

Gnuplot(便携式命令行驱动图形制作工具)

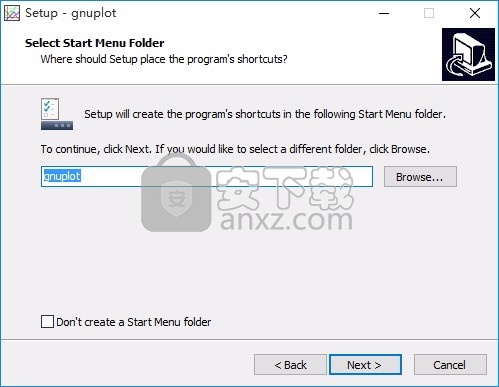

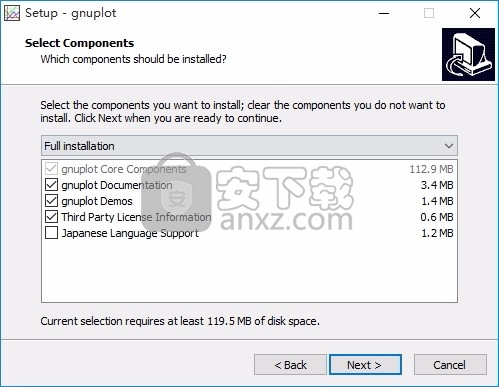

  5、弹出以下界面,用户可以直接使用鼠标点击下一步按钮

Gnuplot(便携式命令行驱动图形制作工具)

Gnuplot(便携式命令行驱动图形制作工具)

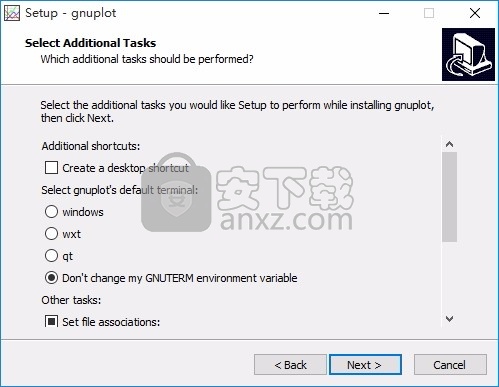

  6、桌面快捷键的创建可以根据用户的需要进行创建,也可以不创建

Gnuplot(便携式命令行驱动图形制作工具)

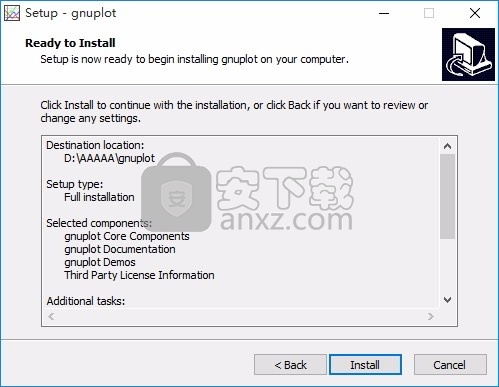

  7、现在准备安装主程序,点击安装按钮开始安装

Gnuplot(便携式命令行驱动图形制作工具)

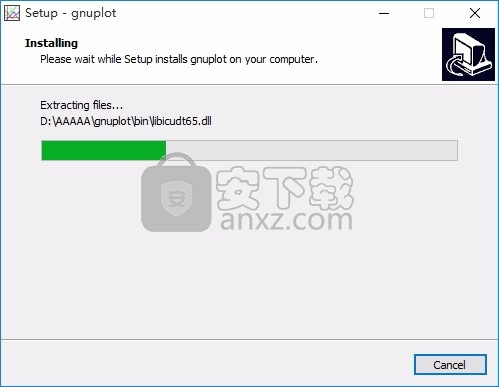

  8、弹出应用程序安装进度条加载界面,只需要等待加载完成即可

Gnuplot(便携式命令行驱动图形制作工具)

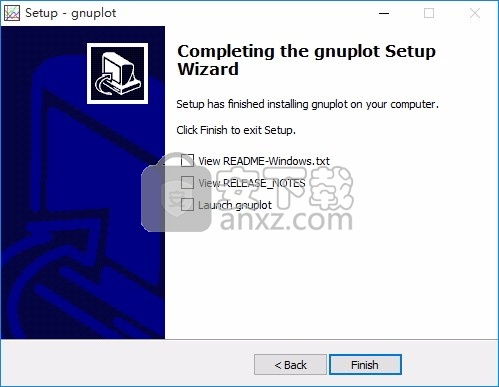

  9、根据提示点击安装,弹出程序安装完成界面,点击完成按钮即可

Gnuplot(便携式命令行驱动图形制作工具)

使用说明

  Gnuplot是一个便携式命令行驱动的图形实用程序,适用于Linux,OS / 2,MS Windows,OSX,VMS和许多其他平台。源代码受版权保护,但可以自由分发(即,您不必

  付钱)。它最初的创建是为了使科学家和学生能够以交互方式可视化数学函数和数据,但已发展为支持许多非交互用途,例如Web脚本。它也被Octave等第三方应用程序用作绘图引擎。自1986年以来,Gnuplot就得到了支持并处于积极发展之中。

  Gnuplot支持2D和3D中的多种绘图类型。它可以使用线,点,框,轮廓,矢量场,表面和各种关联文本进行绘制。它还支持各种专用图类型。

  Gnuplot支持许多不同类型的输出:交互式屏幕终端(带有鼠标和热键输入),直接输出到笔式绘图仪或现代打印机,以及输出到许多文件格式(eps,emf,fig,jpeg,LaTeX,pdf,png,postscript) ,...)。 Gnuplot易于扩展以包括新的输出模式。最近增加

  包括基于wxWidgets(可在多个平台上使用)和Qt的交互式终端。可以使用svg或HTML5 canvas终端驱动程序生成嵌入在网页中的可鼠标绘制的图。

  gnuplot的命令语言区分大小写,即小写的命令和函数名称与大写字母不同。只要缩写不明确,所有命令名称都可以缩写。一行上可以出现任何数量的命令,用分号(;)分隔。字符串可以用单引号或双引号引起来,尽管有一些细微的差异。有关更多详细信息,请参见语法(第57页)和引号(第57页)。例:

  设置标题“我的第一个情节”;绘制“数据”;打印“全部完成!”

  通过在每行末尾加上反斜杠(\),命令可以扩展到几行输入。反斜杠必须是每行的最后一个字符。效果就像没有反斜杠和换行符。

  即,不暗示空格,也不终止评论。因此,注释掉一条连续的行会注释掉整个命令(请参见注释(第31页))。但是请注意,如果在多行命令的某处发生错误,则解析器可能无法精确定位错误所在的位置,在这种情况下,不一定指向正确的行。

  在本文档中,大括号({})表示可选参数,竖线(|)分隔互斥的选择。 Gnuplot关键字或帮助主题以反引号或黑体字(如果有)表示。尖括号(<>)用于标记可替换标记。在许多情况下,如果省略了令牌,则会将令牌的默认值用作可选参数,但是这些情况并不总是用尖括号括起来。

  对于任何主题的内置帮助,请键入help,后跟主题名称或help?。获取可用主题的菜单。

  过时或过时的组件

  与emacs一起使用的“ gnuplot模式” elisp和TeX文件现在作为一个单独的项目维护,因此不再有配置选项--with-lisp-files。

  与LaTeX相关的终端驱动程序Latex,emtex,eepic和tpic不再默认构建。与之最接近的是新的pict2e终端,但是想要支持所有gnuplot绘图样式的LaTeX用户建议使用cairolatex或tikz终端。

  日语手册页以eucJP和UTF-8编码提供。打包程序将安装到适当的目录中。

  交互使用的配置选项

  5.4源代码除了几种特定于平台的模式外,还支持三种主要的跨平台交互模式。

  t

  qt终端支持交互式显示,并通过菜单驱动输出到png,svg或pdf。如果配置脚本检测到Qt4或Qt5,则它将是默认终端。现在,它是最快,功能最全的交互式终端选项。

  要禁用此终端:

  ./configure-无qt

  即使存在Qt5,也要强制使用Qt4:

  ./configure --with-qt = qt4

  开罗/ pango / wxWidgets

  这组终端包括pngcairo,pdfcairo,epscairo和cairolatex,用于输出到文件。wxt终端提供交互式显示,如果配置脚本找到所需的libcairo,libpango,libcairo,libwxgtk和相关的支持库,则所有这些默认情况下都会构建

  要禁用这些终端:

  ./configure --without-cairo ./configure --with-cairo --disable-wxwidgets

  X11(“经典”交互界面)过去曾经是首选的交互界面,但是较新的wxt和qt终端提供了更好的输出和更广泛的功能。

  输出到文件的选项

  当然,以前的gnuplot版本中存在的端子(输出模式)也仍然可用。其中包括许多其他晦涩的选项:

  通过libgd输出的png / jpeg / gif

  PostScript(*。ps或* .eps)

  TeX / LaTeX输出的多种样式,包括TikZ和ConTeXt

  如果需要,可以使用位图输出来支持较旧的设备(例如HP Deskjet,epson和seiko打印机,pbm位图图形文件),但默认情况下不再配置它。

  ./configure --with-bitmap-terminals

  将内联图形输出到xterm或linux控制台终端仿真器

  sixel或sixelgd终端与在合适的终端仿真器上键入的命令一起在线显示图形。例如,“ xterm -ti 340”模拟具有Sixel彩色图形的vt340。yaft终端仿真器可以在没有x11或其他窗口系统处于活动状态的Linux控制台级别上运行。

  用于生成Web显示的交互式图的选项

  可以使用canvas终端(HTML5 2D canvas元素)或svg终端来创建可在网络上显示的可鼠标输出。两者都允许缩放,切换图元素的开/关以及用户可自定义的热键。
