Proteus PCB Design(多功能PCB设计工具)

　　Proteus PCB Design是一款多功能PCB设计工具，软件结合了Schematic Capture和ARES PCB Layout程序，为专业印刷电路板设计提供了一套功能强大，集成且易于使用的工具；在变形PCB设计工具的范围是一个专业人士的选择；现代化的PCB布局，经过25年的不断发展和创新，重点始终放在增加功能上，同时保持简单，简洁的用户界面以及与原理图设计的紧密集成；所有Proteus PCB产品包括丰富的核心功能集，并在更高的产品级别(PCB 2级及以上)中添加了更高级的功能，这些将在下面的主题中进一步讨论，设计能力还随产品范围而扩展，从app入门套件中的500引脚限制到PCB Design Level 3和Platinum产品的无限设计能力；提供足迹库，随附的库涵盖了各种通孔元件，包括所有最常见的IC，晶体管，二极管和连接器封装类型；它还标准提供完整的IEC库和SMT封装，其中包括所有标准的分立和IC封装样式；包括IPC-782和IPC-7351标准表面贴装标准库；更重要的是，它为CAD零件提供了无缝导入工具，可通过SamacSys库装载器，SnapEDA、PCB库专家和Ultra-Librarian等热门供应商访问超过1400万个零件！

软件功能

　　模板和技术数据

　　布局模块包括以板模板和技术数据的形式进行设计重用的综合方案。

　　用户可以创建代表通用项目的多个模板，然后从模板初始化新的布局以预加载所有已配置的信息。

　　标准提供了一组默认的普通Eurocard板。

　　模板文件与技术数据集一起实质上是一种基本布局（板边缘，安装孔等）。

　　手动路由

　　手动布线不要求您从最粗糙的线开始（橡皮筋）。

　　您可以以任何希望的方式进行跟踪，并且Proteus会在实际完成连接时删除最脏的线。

　　在轨道放置期间，路线将尽可能跟随鼠标移动，并在遵守项目设计规则的同时智能地绕过障碍物。

　　编辑路线时，无论路线的最初放置方式如何，您都可以对其进行重新路由或删除。

　　还提供了用于更改跟踪任何部分的厚度和/或层的命令。

　　长度匹配

　　轨道长度匹配是确保信号接收器正确定时以进行高速传输的重要步骤。

　　Proteus支持通过简单的选择和匹配用户界面来自动匹配轨道长度。

　　这包括在多个匹配组中具有跟踪段的能力，这是路由拓扑（例如DDR3飞越配置）所需的。

　　基于形状的自动路由

　　Proteus设计套件包括世界一流的集成的基于形状的自动布线，这是所有专业人士购买的标准配置。

　　该路由器使用先进的基于成本的冲突减少算法，即使在最密集的电路板上，该算法也能使完成率最大化。

　　为了全面控制路由过程，PCB设计级别2和更高版本

　　具有高级功能集的用户还可以通过编写自定义路由脚本或直接以交互方式直接输入路由命令来驱动路由器

　　这提供了许多其他功能，例如仅路由特定区域或网络类别的能力

　　以及其他灵活性（例如指定扇出方向或长度的能力）。

　　电源飞机

　　它具有最终的电源平面支持-用户可放置的多边形区域，在其中自动在现有焊盘和跟踪周围创建内部边界

　　更换压垫和走线，并重新计算边界以保持设计规则间隙。

　　支持热浮雕，您可以选择是否填充或填充每个多边形。

　　可以包括内部区域（嵌套区域）和/或抑制未连接的铜岛。

　　所有计算均基于无网格形状，并且在背景中进行

　　因此对于计算量大的布局，手动电路板的放置不会产生干扰。

软件特色

　　16个铜层，分辨率为10nm，任何角度放置。

　　快速的硬件加速显示。

　　具有设计规则的约束驱动布局感知直线和曲线交互式路由。

　　集成的基于形状的自动路由是标准配置。

　　3D可视化

　　Proteus中的3D可视化工具（3D Viewer）提供了一种扩展布局并查看板的方式

　　就像在现实生活中一样。这在电路板布局期间作为设计辅助非常有用。

　　轨道和“飞越”导航都非常直观，并由鼠标控制。

　　用户还可以指定与板机箱相对应的高度平面

　　该高度板将在板周围显示为半透明的框，从而可以快速直观地检查突起。

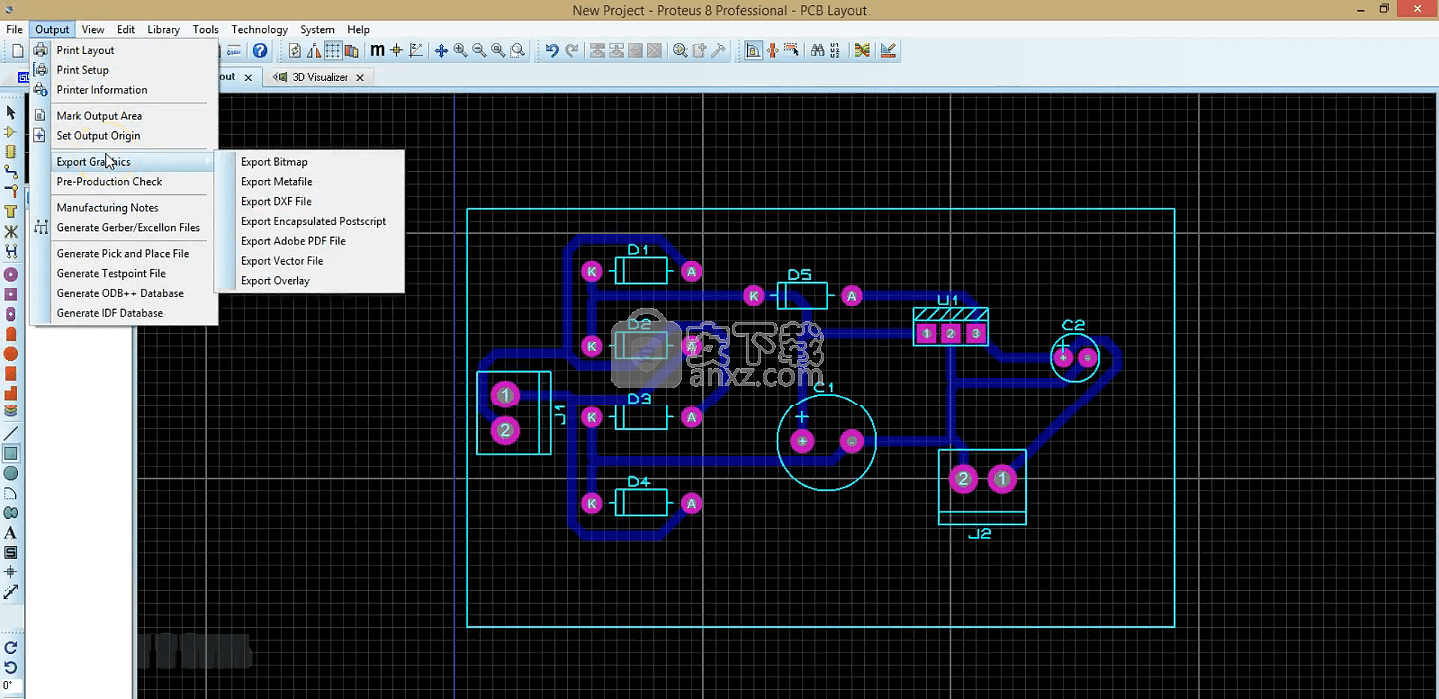

　　输出格式

　　除了支持将PCB输出到标准Windows打印机的基本功能之外

　　它还提供了用于专业板制造的全套功能。

　　Gerber X2是主要支持的制造输出格式。

　　该格式以及IPC-D-356网表和可选的装配图，向您的制造商提供PCB的智能完整表示。

　　还支持通过RS274X格式的传统Gerber / Excellon输出。

软件优势

　　拼接和屏蔽

　　通孔缝合是一种用于将不同层上较大的铜区域绑在一起的技术

　　有助于使返回路径保持较短并降低PCB上的噪声。

　　您可以通过简单的上下文菜单命令在套件中自动缝合平面。

　　这使您可以控制通孔样式以及针迹花样的间距和行偏移量。

　　泪珠

　　泪珠通常用于履带和护垫之间的连接点，以防止在木板制造过程中钻头破裂。

　　Proteus PCBDesign包括对水滴的全面支持。

　　启用后，将为所有符合条件的路线建立泪滴连接。

　　然后，当您在电路板布局中放置，编辑和删除布线时，会自动生成，更新和删除它们。

　　验证

　　在手动布线过程中，它会在放置时检查每个轨道，并警告您是否违反了任何设计规则（物理/电气）。

　　您可以完全自定义电路板约束，通过物理区域（例如PCB的层或用户绘制区域）设置规则。

　　您还可以按电网类别设置规则

　　然后在必要时将两者组合以形成更严格的约束条件（例如，顶部铜层上的电源线）。

　　项目注释

　　项目注释是软件中的一个应用程序模块，用于向项目添加文档或书面内容。

　　它是一种自由格式的编辑器，因此您可以按自己想要的样式添加任何内容。

　　这可以像在工作日结束时对TBD清单进行草稿一样简单，也可以像批准项目的修订历史一样正式。

使用说明

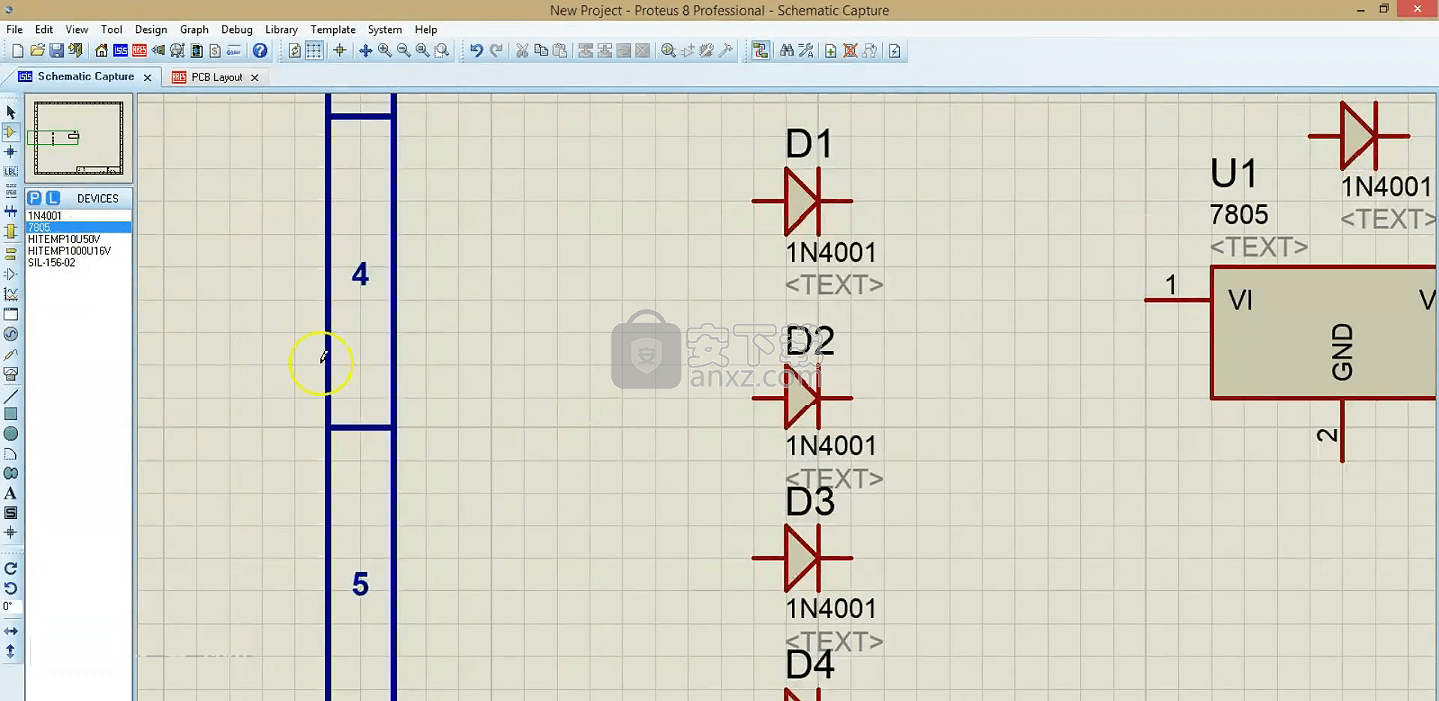

　　接线

　　放置电线就像单击要连接的两个引脚一样简单-电线自动路由器完成其余的工作。

　　但是，如果您想在特定位置使用电线，只需在中间角单击即可。

　　导线自动布线器在移动组件时也会运行，从而自动修复受影响的导线。

　　还完全支持通过端子进行连接，对于连接器或大型设备特别有用。

　　这还包括对NC端子的支持，该端子可以与单针脚网络报告一起用作质量保证检查。

　　总线连接

　　Proteus支持总线，端子，模块端口和设备引脚。

　　这使其成为处理某些设备可能具有超过400个物理引脚的复杂微处理器设计的理想选择。

　　通过将每个地址和数据总线绘制为单个引脚，可以避免繁琐的编辑。

　　总线端子和模块端口允许快速指定图纸和层次结构级别之间的总线互连。设计层次

　　除了支持正常的多页设计（相当于分布在几张纸上的电路）之外，Proteus Capture还完全支持设计中的层次结构。

　　换句话说，一个特定的组件可以定义为一个模块，然后再由另一个电路图表示。

　　可以将层次结构嵌套到任意数量的级别

　　并且可以将模块绘制为标准组件或特殊的子电路块，在这些子电路块上可以即时放置和移除接口端口。

　　原理图组件和PCB占用空间是EDA设计的基础，但是创建自己的组件既费时又令人沮丧。

　　高质量的已安装库和对外部零件的便捷访问是重要的功能，可为您提供更多产品设计时间。

　　已安装的库

　　Proteus标配了50,000多个库零件。每个原理图部分都封装有一个或多个符合IPC-7351标准的PCB封装。

　　此外，大多数零件都包含属性定义，例如可以在物料清单报告中使用的库存代号。

　　这为用户提供了所有库的坚实基准，并提供了典型PCB设计中使用的许多最常见的零件。整合式网页搜寻

　　LIBRARY

　　搜索库零件时，首先搜索已安装的库。如果未找到匹配项，则会自动进行网络搜索。

　　可以将超过1500万个零件及其封装（通常是3D STEP模型）导入Proteus，以确保用户可以快速获得所需的零件。

　　双击所需零件即可从网站导入零件。

　　然后不仅准备将零件放置在当前项目中，还将它们存储在已安装的用户库中以供将来设计使用。

　　进口零件

　　有多家图书馆零件的独立供应商，还有一些图书馆零件可在供应商的网站（例如Digikey）上获得。

　　Proteus支持通过PADS ASCII™v9.5文件格式从这些工具导入。

　　可以从网站或所选工具下载这种格式的零件，然后从通用零件导入对话框中将其导入Proteus。

　　通用导入将Proteus Design Suite与用于采购库零件的所选用户工具链接起来。

　　FPGA的

　　大型FPGA提供了独特的库挑战。

　　通常，它们需要分为多个原理图元素，并且随着设计的发展，还有大量的球映射可能会发生变化。

　　集成的Web搜索是第一个搜索的地方，因为它通常会返回已经分割为元素的原理图部分。

　　Proteus还提供了一种专用方法来在BSDL文件导入期间管理逻辑示意图元素。

　　用户通常可以在制造商网站上找到大型BGA封装的BSDL文件。

　　打包时，BGA Proteus支持导入Altera和Xilinx引脚分配文件，这可以自动执行映射过程，并大大减少了出错的可能性

　　图书馆经理

　　无论如何导入（或什至直接在Proteus中创建）库部件，对用户库的良好管理都是很重要的。

　　Proteus带有专用的库管理器模块，该模块可轻松使用户创建新库，在库之间移动零件以及比较不同库中的零件。

　　用户甚至可以通过专用的变更管理工具将旧设计中的所有零件与库中零件的最新版本进行比较

　　在需要进行新设计迭代时非常有用。

　　项目剪辑或摘要提供了一种在将来的工作中重用现有项目的一部分的正式方法。

　　原理图的各个部分及其PCB布局一起存储在磁盘上，以便随着时间的推移

　　您可以构建自己的有用零件库，然后可以重新使用它们。

　　这不仅节省了时间，而且还具有出色的质量保证功能，因为可以将经过验证的电路正确应用到以后的工作中。

　　基本思想很简单；选择原理图区域和/或布局区域，然后将其导出到磁盘以导入到将来的项目中。

　　您可以仅创建原理图项目片段，或更常见的是，项目片段将包含原理图设计和相应的PCB布局。

　　当您将项目夹放入另一个项目并放置原理图时，关联的PCB夹将准备好作为带有正确注释的单个单元放置。

　　使用层次结构

　　项目剪辑也可以按分层设计导入到子电路板中。

　　如果多个子电路共享相同的电路名称（例如，放大器的两个通道），则导入的项目剪辑将在图纸上自动复制。

　　然后，还将在布局零件箱中实例化来自项目剪辑的PCB部分的多个电路块。装配变体

　　装配变体提供了一种简单的方法来管理单个原理图和PCB项目中的多种产品配置

　　这可以通过在每个变体的基础上指定每个组件的已装配或未装配状态来完成。

　　有时，一块PCB可以将多个产品推向市场。预算版本可能不附带某些部件或可能具有不同的配置（例如RAM）

　　装配变体为工程师提供了一种结构化的方法，以便在设计过程中以所有输出系统都能理解的方式对其进行管理。

　　例如，未安装在变形中的零件不应在3D查看器中显示，也不应出现在材料明细表或装配图中。

　　在整个软件套件中支持多种产品变体。

　　在设计资源管理器模块中快速创建和编辑变体。

　　设置零件的装配状态或指定变体中的替换零件。

　　变体比较报告详细说明了基础设计中的所有更改。

　　备用零件

　　在Proteus中，您还可以指定其他变体中的替代零件，只要它们与原始零件在引脚上兼容。

　　与正常使用一样，您可以在设计资源管理器中执行此操作，在其中可以更改每个变量的属性。

　　例如，假设您在不同的产品配置中需要不同数量的内存。

　　在这里，我们不是在编辑装配状态，而是在更改零件值，还在编辑其他属性，例如库存代码和成本。

　　变体比较

　　如果您有一块电路板的几种变体，则有时很难掌握所有情况。

　　幸运的是，变体比较报告将每个变体与基本设计之间的所有差异列表化。

　　由于所有项目设计都是在基础设计中完成的，因此可以告诉用户每个变量与通用原理图有何不同。

　　该报告本身可以从Project Notes模块自动生成，并且可以随时通过单击鼠标来更新或刷新。

　　输出量

　　Proteus中的所有输出系统都知道并将遵守装配变体的配置。

　　在原理图上，这意味着材料明细表模块将在抬头块中包括当前变体，未列出未安装的零件，并且正确应用了替代零件

　　在布局方面，3D Viewer不会包含不适合的零件，也不会在用于MCAD的STEP或IGES装配中导出它们。

　　同样，“拾取和放置”文件和装配图将不包括被认为未适合当前所选变体的零件。

　　例子

　　项目设计中的装配体变体有很多不同的用途。以下是一些示例：

　　产品配置：这可以是不同变体中的不同功能（例如，没有蓝牙模块），也可以是更大的容量（例如，更多的RAM）。

　　测试变量：为产品设置不同的测试配置（例如电源测试）。

　　或者，您可能想使用不同的（引脚兼容）零件测试两个原型，以评估性能，噪声，效率等。

　　版本控制：在MCU引脚上使用不同的上拉/下拉电阻来通知固件存在的PCB版本。
