Cradle CFD 2021文件

　　Cradle CFD 2021提供流体分析功能，用户在设计机械设备或者是设计电气设备的时候就可以通过这款软件分析流体，软件提供仿真设计功能，在软件创建模型就可以模拟多种场景流体运动方式，软件提供多个设计模块，支持 scFLOW、ScSTREAM、Heat Designer、SC/ Tetra、CADthru等软件，每个软件都是可以独立运行的，你只需要启动软件就可以选择适合的工具创建工程项目，从而在软件绘图，在软件建模，在软件分析流体，这里小编推荐的是Cradle CFD 2021文件，可以将主程序直接激活，让用户免费使用该软件分析流体！

软件功能

　　1、scSTREAM

　　scSTREAM热流体软件已经为电子和建筑行业服务了30年。 不断发展的软件的特点是其绝大多数用户友好的界面和高速处理。 HeatDesigner基于scSTREAM，是专门为电子产品的热设计而开发的。 HeatDesigner通过其简单的界面和强大的计算性能提供仅热设计所需的物理功能。

　　2、HeatDesigner

　　HeatDesigner是专门用于电子设备冷却热分析的结构化（笛卡尔）网格热流体分析软件。 它使用Software Cradle的scSTREAM通用结构化网状热流体软件产品的核心技术。 HeatDesigner的性能针对不需要精确再现精细几何曲率即可预测准确流场的应用进行了优化。 但是，HeatDesigner能够容纳具有超过一亿个元素的网格，从而使其能够捕获精细的几何细节。 与scSTREAM一样，HeatDesigner的主要优点是计算速度快且内存消耗低。

　　3、SC / Tetra

　　SC / Tetra是通用热流体模拟软件，使用混合网格来高精度表示表面形状。 它的特点包括复杂的网格生成系统，高速计算，低内存消耗以及整个操作过程中用户友好的功能。 您可以在短时间内轻松获得仿真结果。

　　4、印刷电路板的热仿真工具

　　通过2D简便快速地实时生成结果 PICLS是专门设计用于PCB的热仿真的热仿真工具。 通过使用图层和PCB操作工具在2D中像E-CAD一样简单快速地进行操作，可以轻松完成PCB建模。 您可以从第一天开始导入E-CAD数据以执行热分析。

　　5、实时结果

　　使用典型的热分析工具，需要更长的时间来计算和获得仿真结果。 使用PICLS，可以实时生成一键和分析结果。 通过简单的设置和快速的计算，可以现场显示热分布，以评估热对策的有效性。

安装

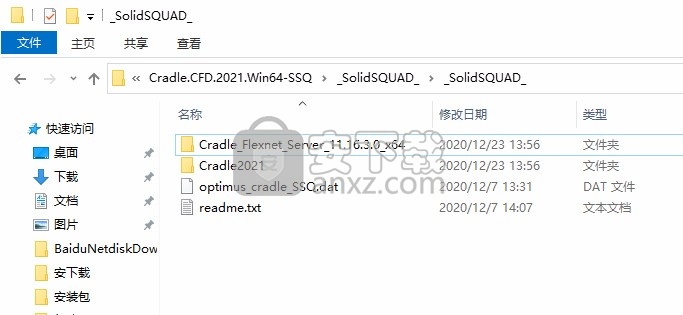

　　1、解压_SolidSQUAD_.7z，将里面的Cradle_Flexnet_Server_11.16.3.0_x64复制到C盘使用

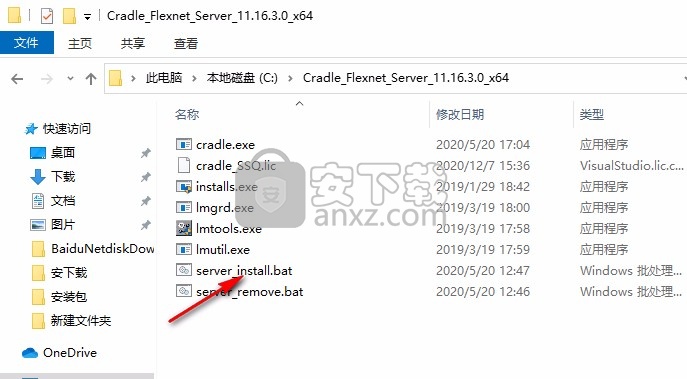

　　2、右键管理员身份打开Cradle_Flexnet_Server_11.16.3.0_x64里面的server_install.bat服务内容

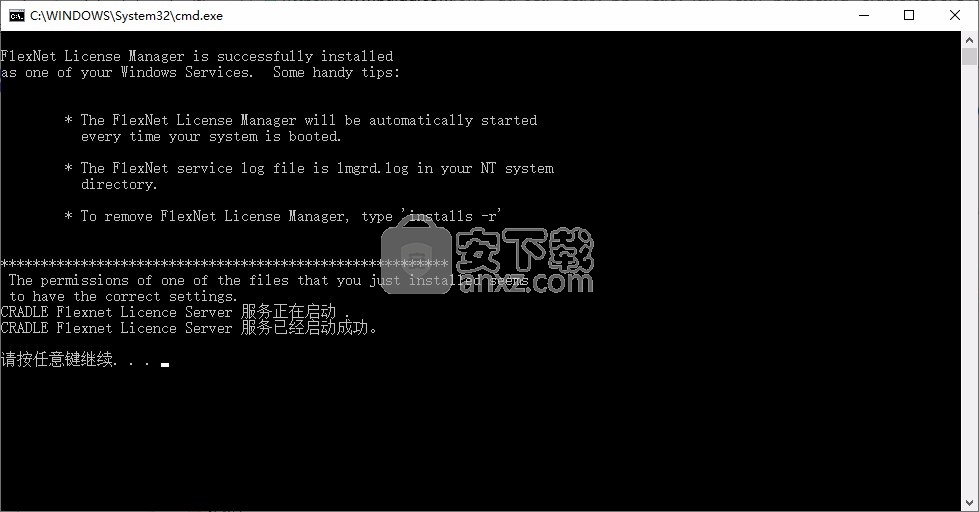

　　3、提示服务已经启动，关闭窗口

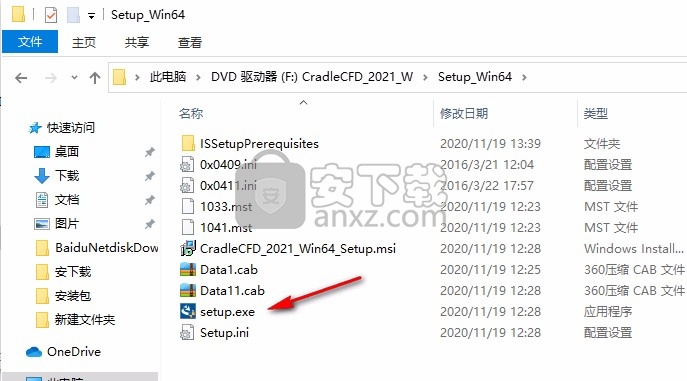

　　4、打开Cradle_CFD_2021_Win64.iso，打开Setup_Win64文件夹，双击setup.exe安装

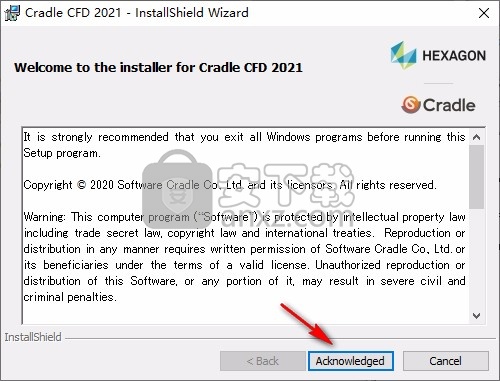

　　5、接受软件的协议继续下一步

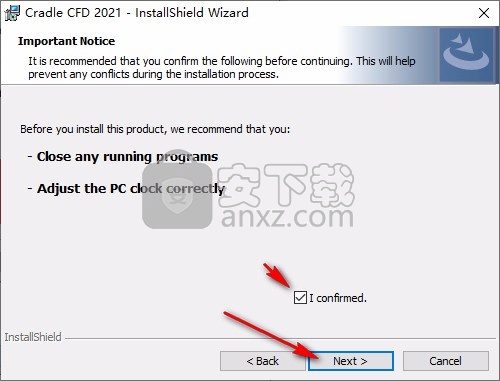

　　6、勾选软件界面的选项点击下一步

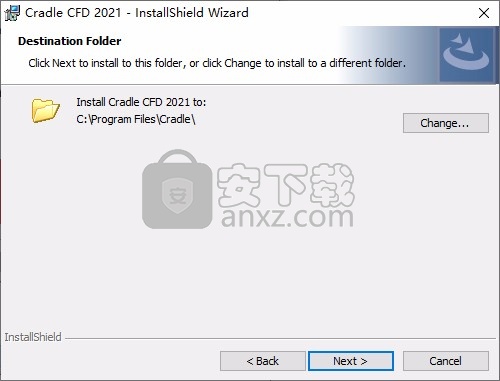

　　7、提示软件的安装地址C:\Program Files\Cradle\

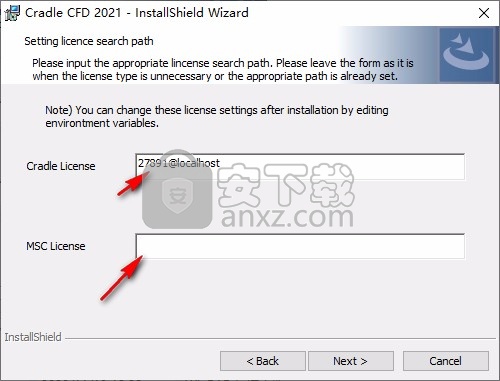

　　8、如图所示，在Cradle许可证中输入：27891@localhost。对于MSC许可证删除下方的字符内容，保持空白

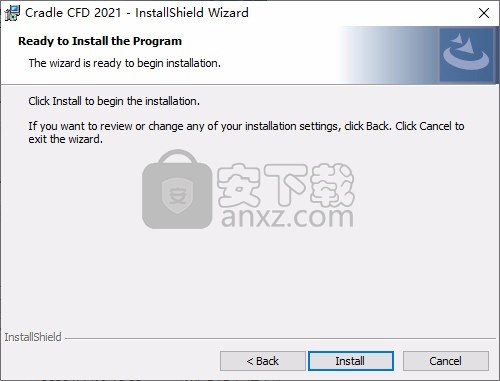

　　9、点击install就可以开始安装软件

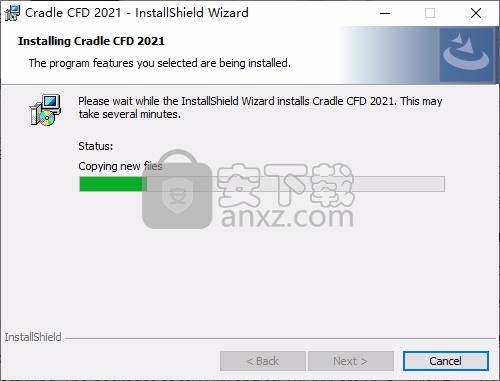

　　10、提示软件的安装进度条，等待主程序安装结束

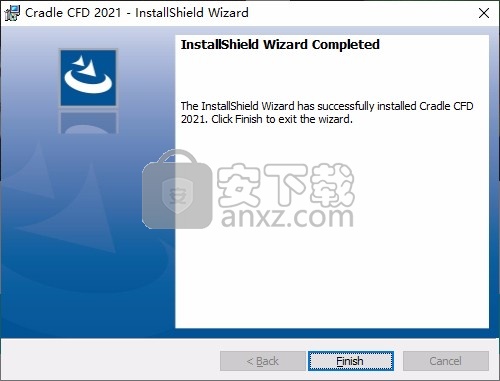

　　11、Cradle CFD 2021已经安装到电脑，点击finish结束安装

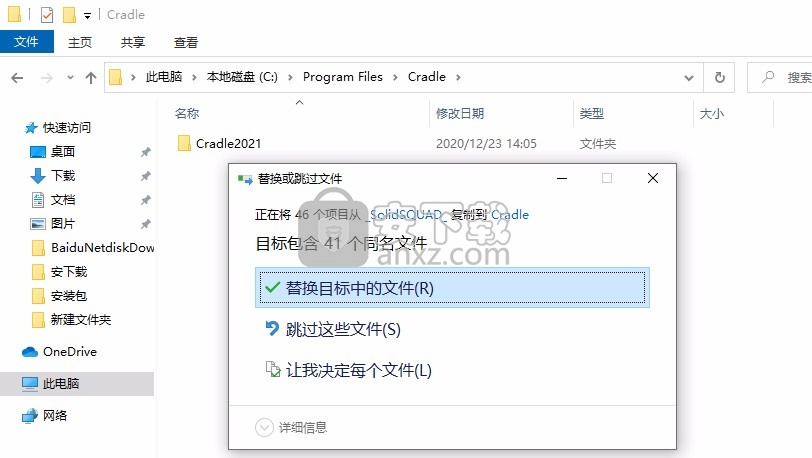

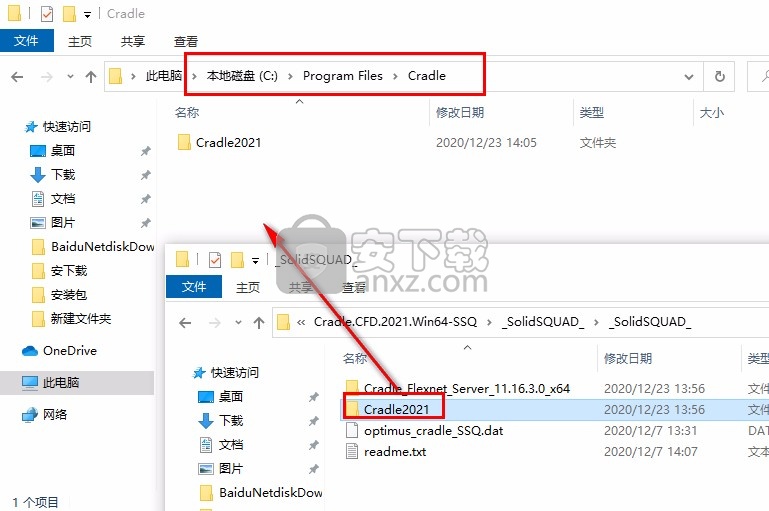

　　12、将Cradle2021文件夹复制到软件安装地址替换同名文件夹

　　13、软件地址是C:\Program Files\Cradle，点击替换

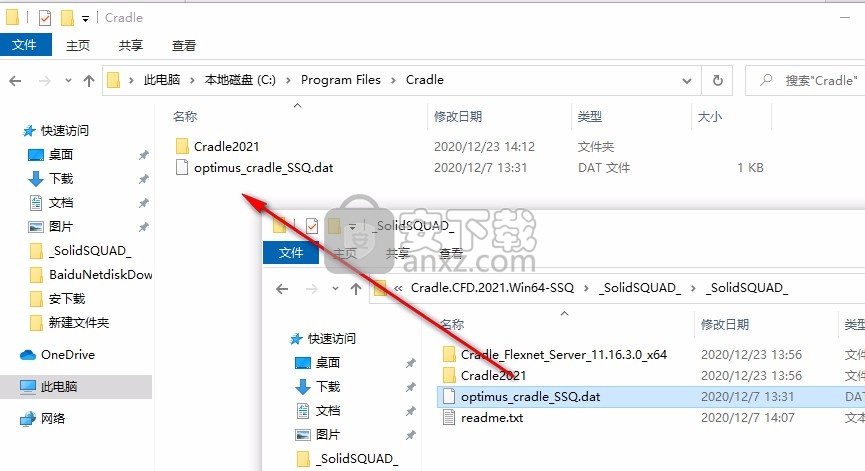

　　14、将许可证optimus_cradle_SSQ.dat复制到C:\Program Files\Cradle

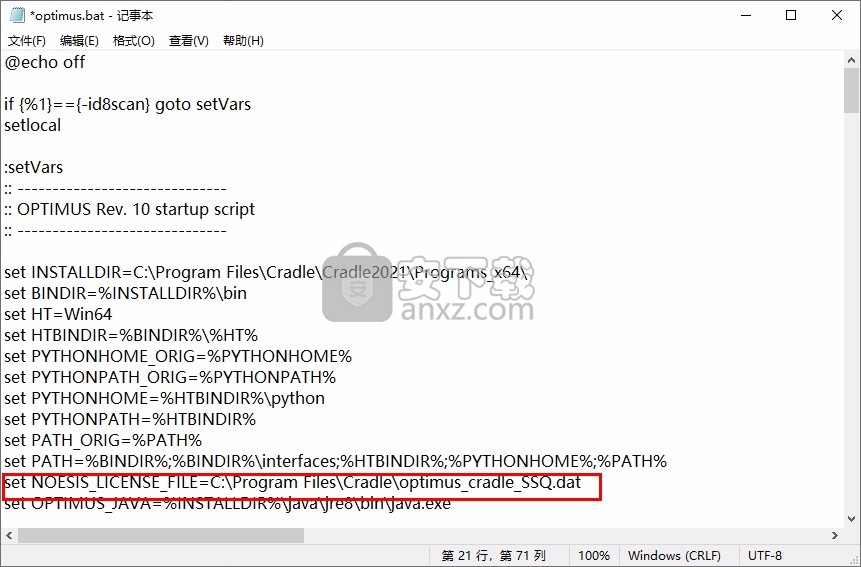

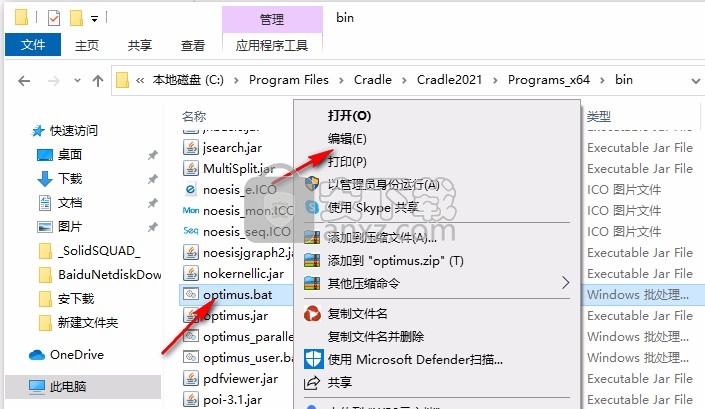

　　15、在C:\Program Files\Cradle\Cradle2021\Programs_x64\bin编辑optimus.bat里面的内容

　　16、找到set NOESIS_LICENSE_FILE=将其设置为：set NOESIS_LICENSE_FILE=C:\Program Files\Cradle\optimus_cradle_SSQ.dat

　　17、保存optimus.bat，点击替换

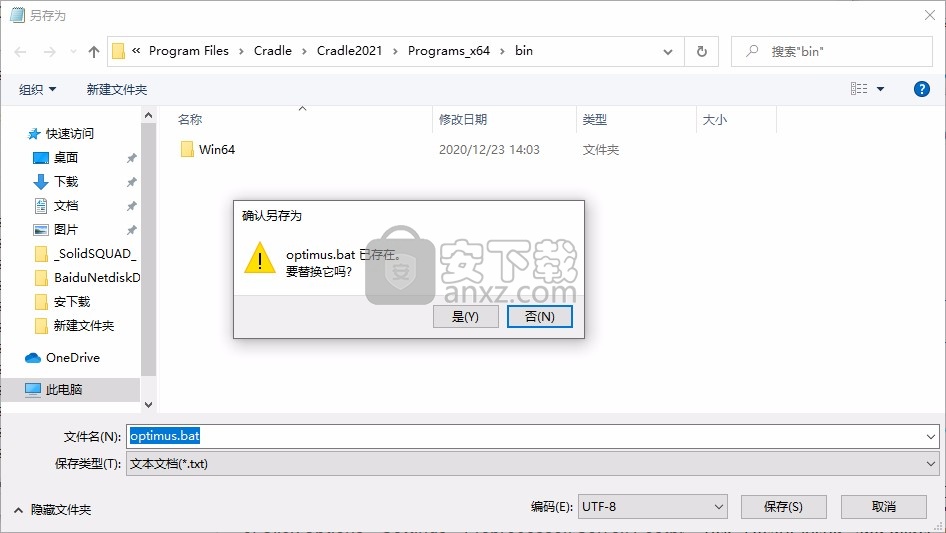

　　如果无法保存optimus.bat，可以将其另存到桌面，从桌面拖动到该地址替换就可以完成修改

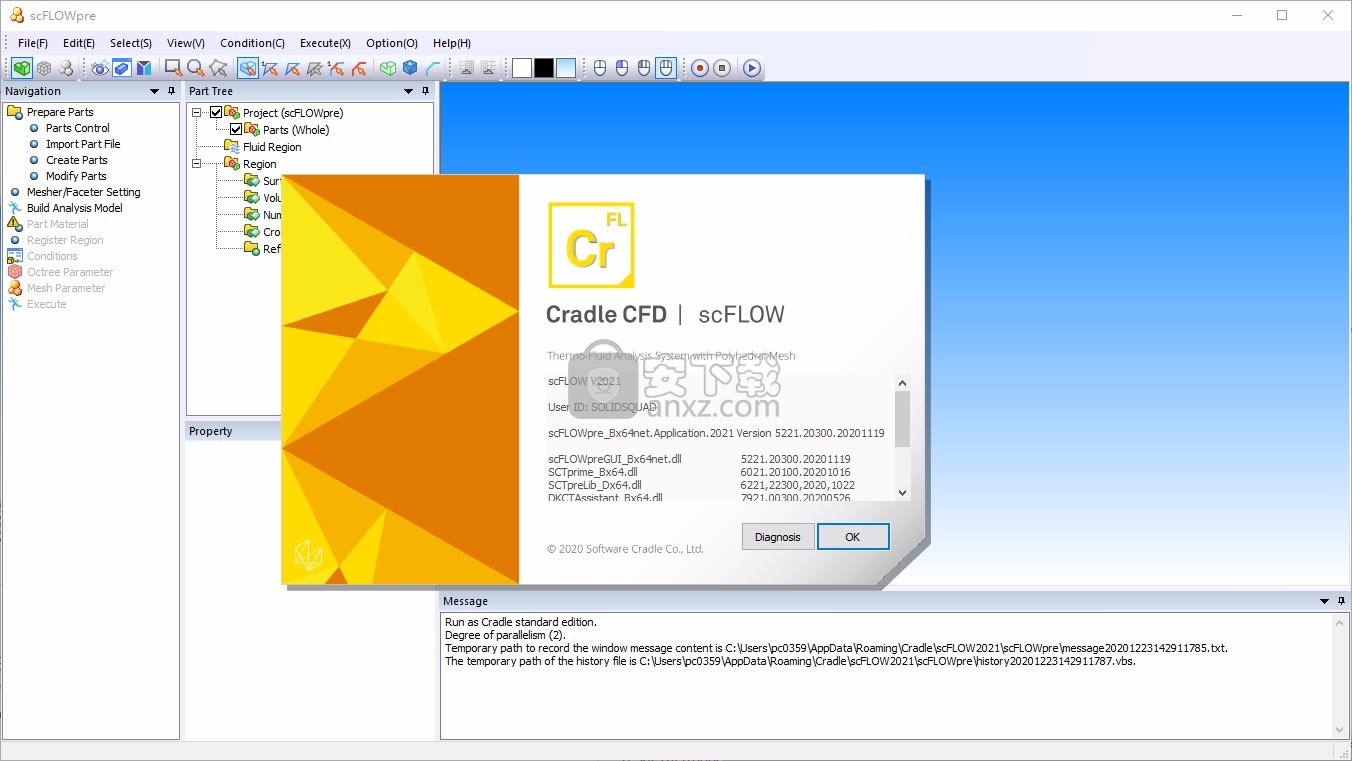

　　18、打开软件进入设置界面，可以勾选你需要配置的项目，点击OK

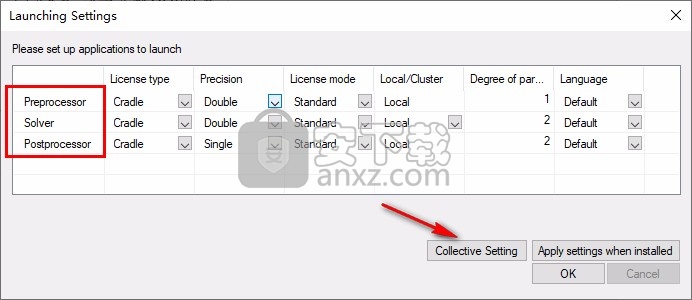

　　19、勾选 Preprocessor、Solver、Postprocessor设置内容，点击setting

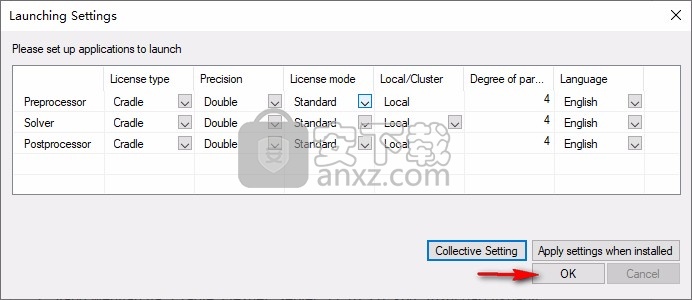

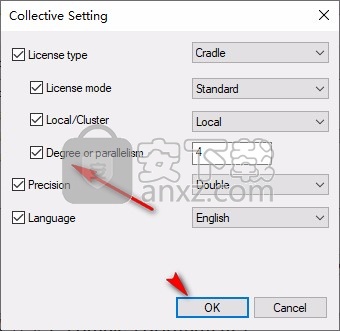

　　20、License type选择Cradle

　　License Mode选择Standard" 或者 "HPC

　　Local/Cluster选择Local

　　Degree of parallelism输入的内核数从4到128

　　Precision选择"Single" or "Double"

　　语言设置，可以选择English，点击保存

　　21、继续点击保存，如果多次弹出就一直点击OK。可以选择重启软件

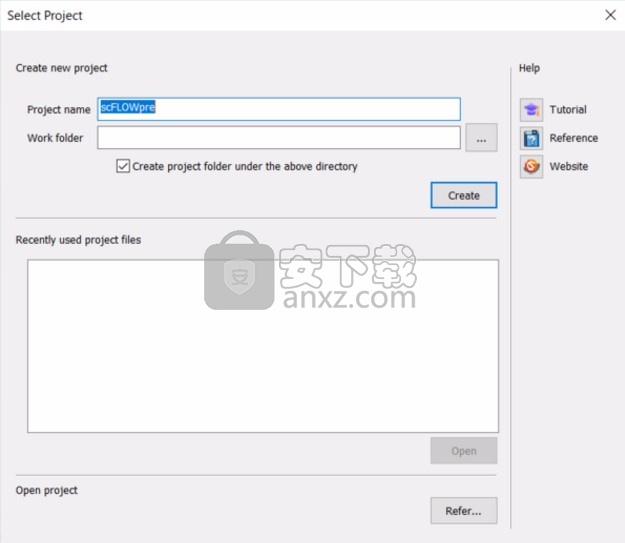

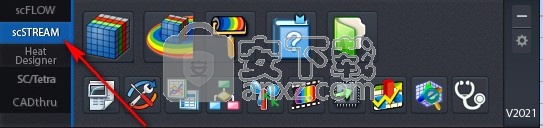

　　22、进入项目选择界面，可以在软件选择你需要打开的一个项目

　　23、如图所示，打开项目以后就可以在软件上分享项目，到这里软件就激活成功了

使用说明

　　分析结果图

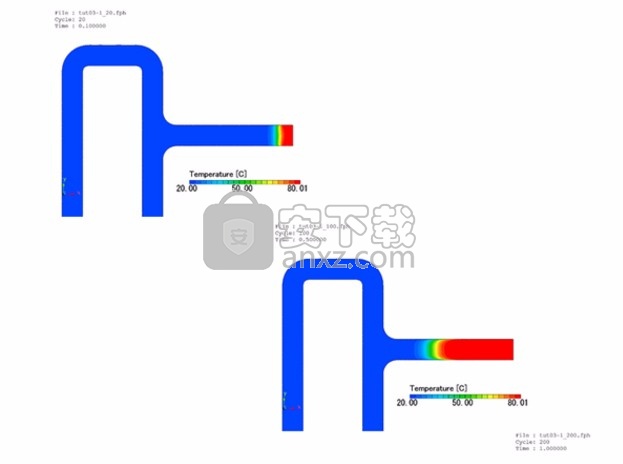

　　横截面上温度分布的时间变化

　　分析概要

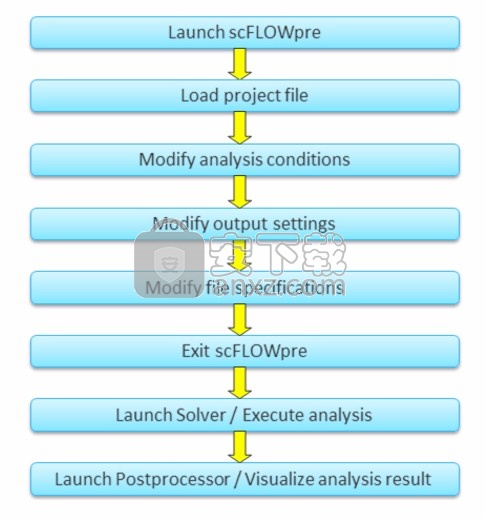

　　分析遵循以下步骤。

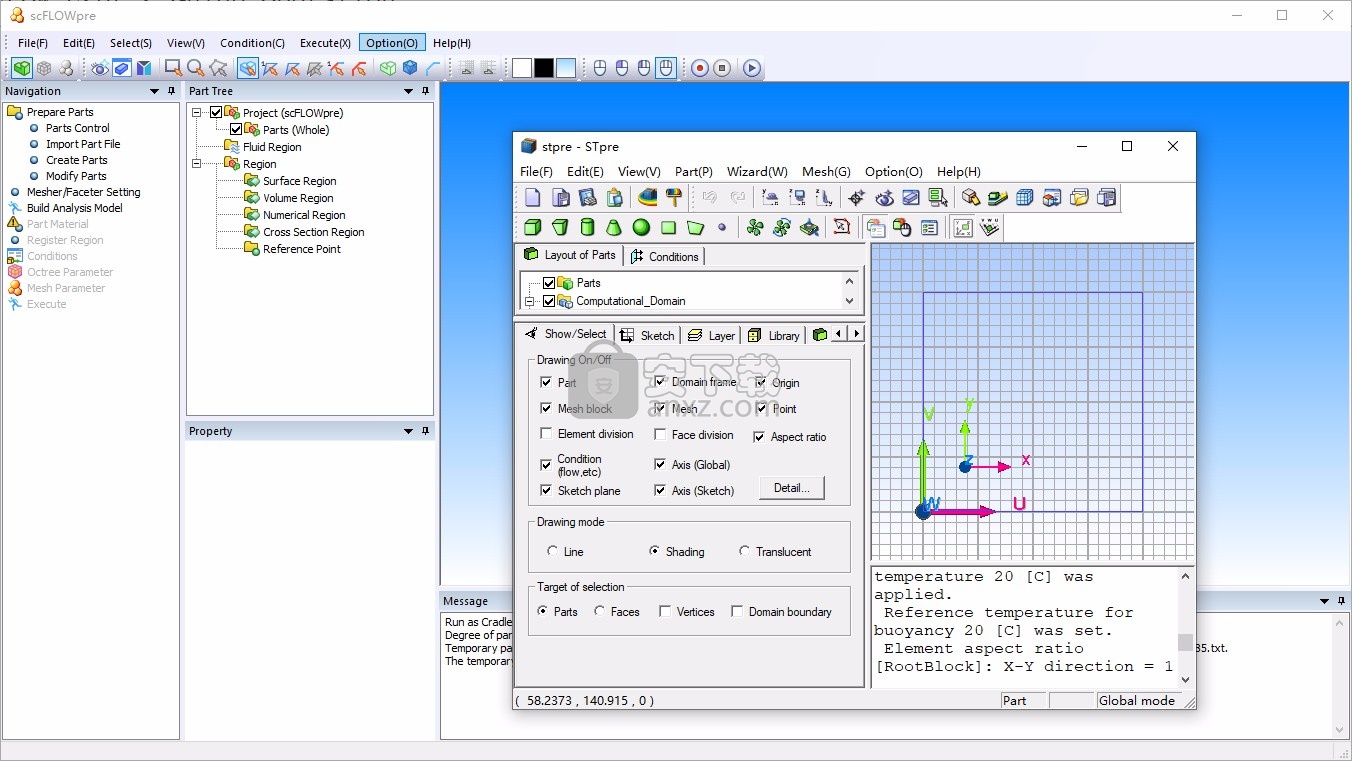

　　启动scFLOWpre

　　启动scFLOWpre。 然后，单击[打开项目的引用]，然后打开创建的tut01.pph。

　　修改分析条件

　　将Tutorial01的设置修改为瞬态分析的设置。

　　基本设定

　　在导航窗口中单击[条件]以打开[条件向导]对话框。

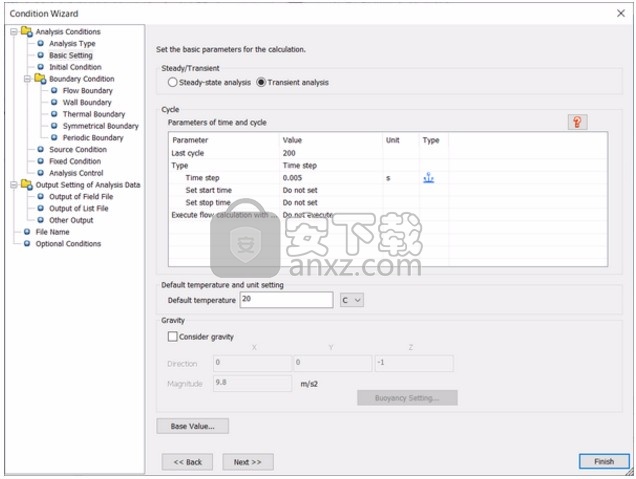

　　在[条件向导]-[基本设置]-[稳定/瞬态]中选择[瞬态分析]。 如下修改[时间和周期参数]的设置：如下修改时间和周期参数：

　　-上一周期：200

　　-类型：时间步

　　-时间步：0.005 [s]

　　初始条件

　　在瞬态分析中，需要初始条件。

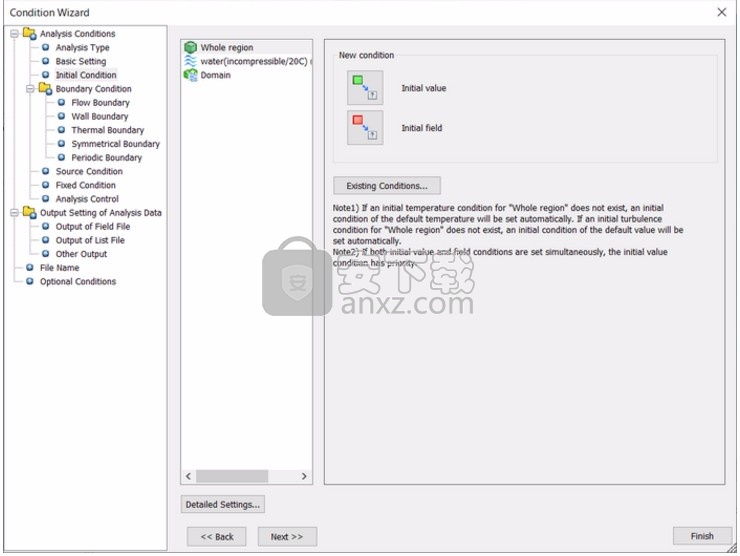

　　在条件向导中单击[初始条件]以打开[初始条件]对话框。 将[整个区域]的初始温度设置为20℃。

　　修改输出设置

　　进行瞬态分析结果的输出设置。

　　修改[字段文件的输出]-[分析数据的输出设置]

　　根据瞬态分析，更改输出设置，以使字段文件每20个周期输出一次。

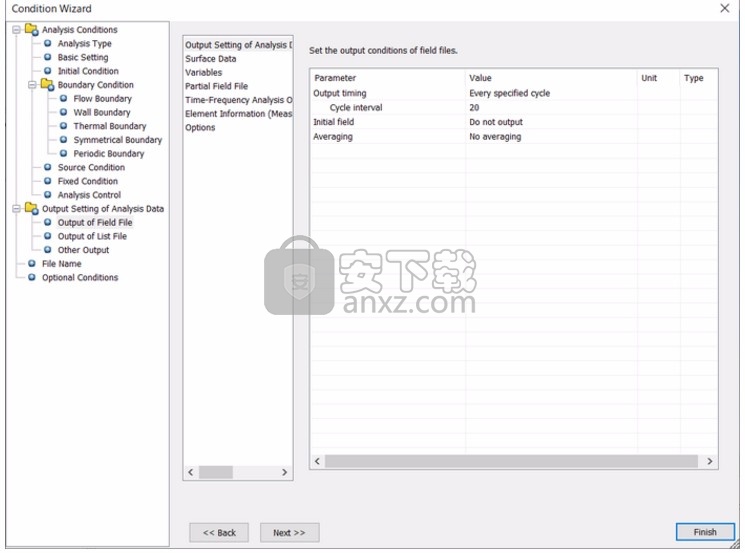

　　单击[条件向导]-[字段文件的输出]-[分析数据的输出设置]，然后修改[分析数据的输出设置]的项目。

　　在[输出定时]中选择[每个指定的周期]，然后在[周期间隔]中输入[20]。

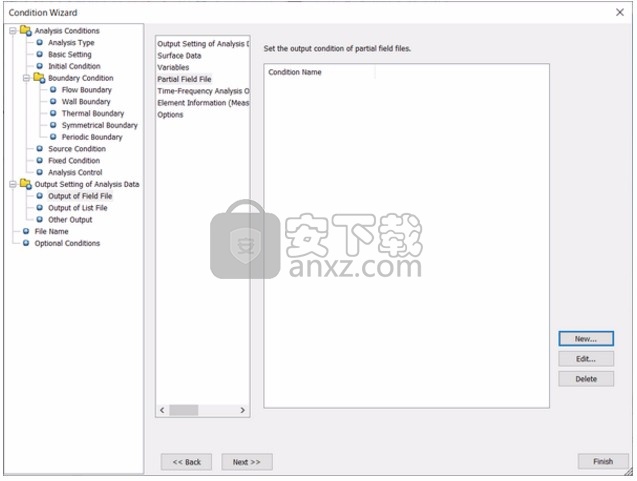

　　修改[字段文件的输出]-[部分字段（FPH）文件]

　　进行部分字段文件的设置，以在分析过程中可视化结果。

　　选择[部分字段文件]，然后单击“新建”。

　　在[周期间隔]中输入[10]。

　　选中[单独选择输出变量]。

　　检查[温度]。

　　单击“确定”关闭对话框。

　　修改文件规格

　　修改要创建的文件的名称。

　　在条件向导中单击[文件名]。

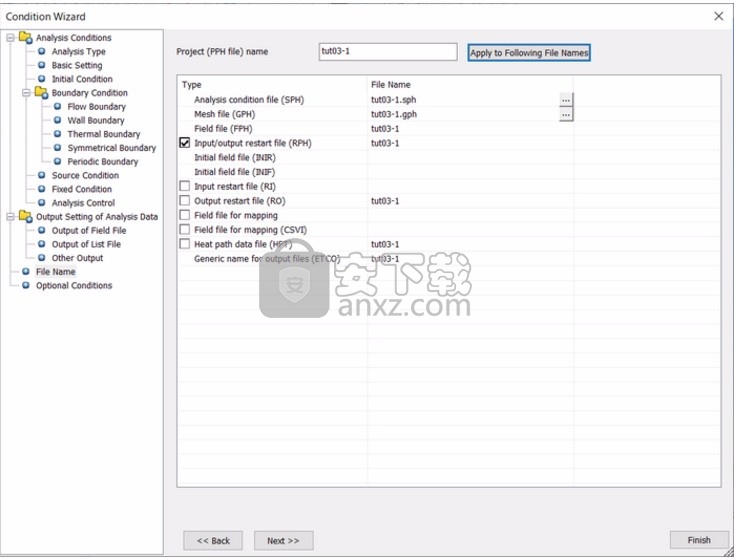

　　在[项目（PPH文件）名称]中输入[tut03-1]，然后单击“应用于以下文件名”。

　　单击完成关闭对话框

　　分析所需的输出文件。

　　在导航窗口中单击[执行]以打开[执行]对话框。

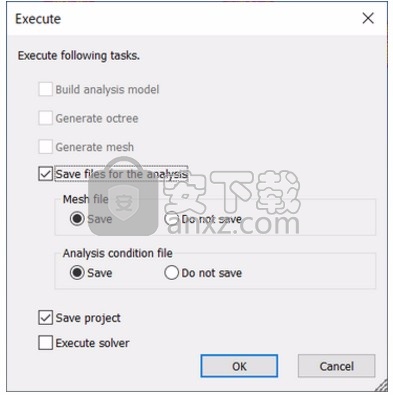

　　确保选中[保存分析文件]和[保存项目]。

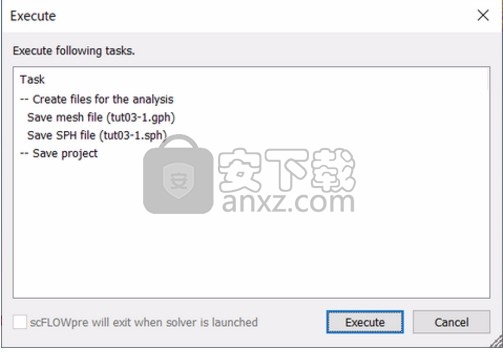

　　单击确定，然后在显示的对话框中单击执行。

　　将使用新名称保存分析所需的工程文件（* .pph），网格文件（* .gph）和分析条件文件（* .sph）。

　　输出文件后，退出预处理器。

　　创建不同时间步长的分析文件

　　创建具有不同时间步长的分析文件。

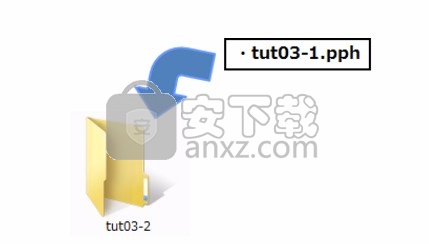

　　创建一个新文件夹，然后在该文件夹中复制tut03-1.pph。

　　将复制的PPH文件加载到scFLOWpre中。

　　在导航窗口中单击[条件]以打开[条件向导]对话框。

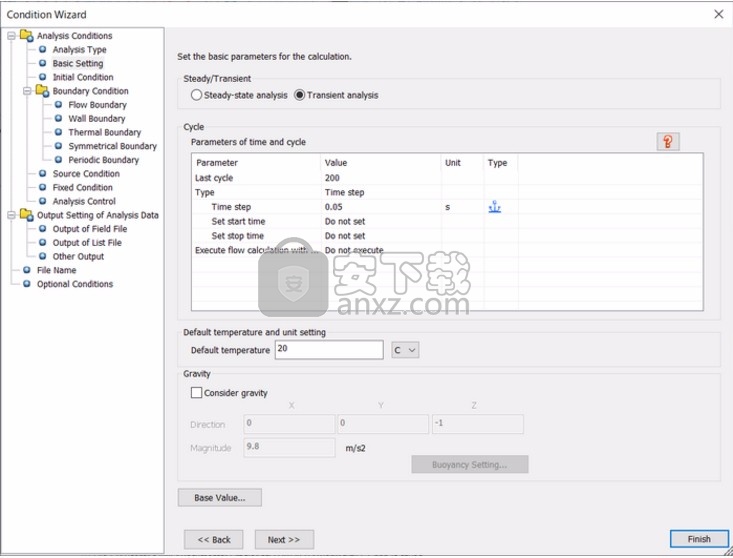

　　在[分析条件] – [基本设置] – [时间步长]中输入[0.05 s]。

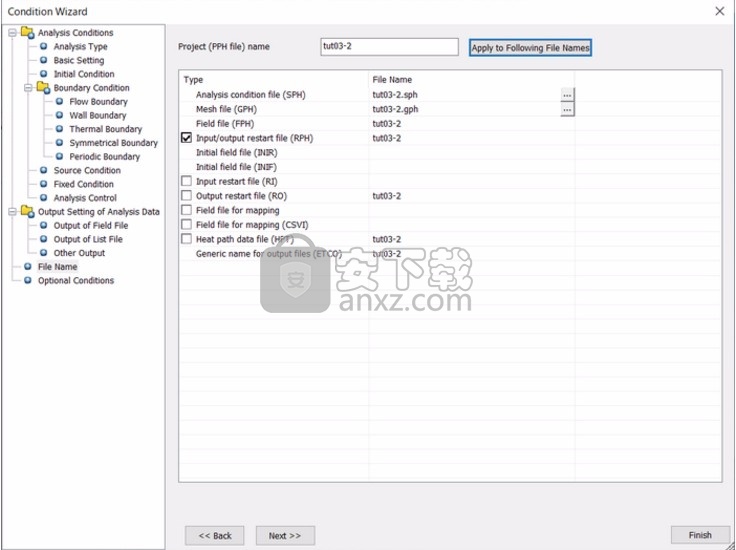

　　点击[文件名]。

　　在[项目（PPH文件）名称]中输入[tut03-2]，然后单击“应用于以下文件名”。

　　单击完成关闭对话框

　　在导航窗口中单击[执行]以打开[执行]对话框。

　　确保选中[创建分析文件]和[保存项目]。

　　单击确定，然后在显示的对话框中单击执行。

　　将使用新名称保存项目文件（* .pph），网格文件（* .gph）（分析必需）和分析条件文件（* .sph）。

　　输出文件后，退出预处理器。

　　注册计算作业

　　启动规划求解，然后使用以下方法之一注册SPH文件。

　　1一

　　从[文件]-[打开]显示文件对话框。 选择[SPH文件（* .sph）]作为文件类型，然后打开tut03-1.sph。

　　以相同的方式打开tut03-2.sph。

　　1一

　　将tut03-1.sph和tut03-2.sph拖放到规划求解窗口中。

　　切换到绘图窗口显示模式

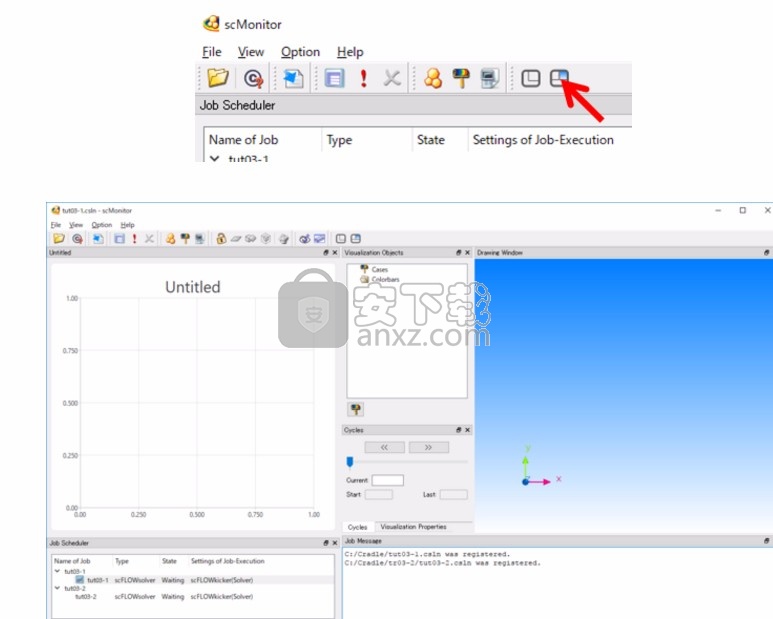

　　要监视分析进度，请将窗口布局切换到“绘图窗口显示模式”。

　　执行分析

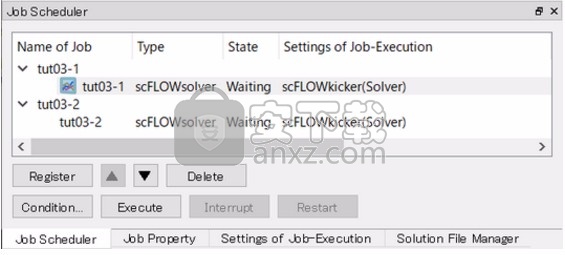

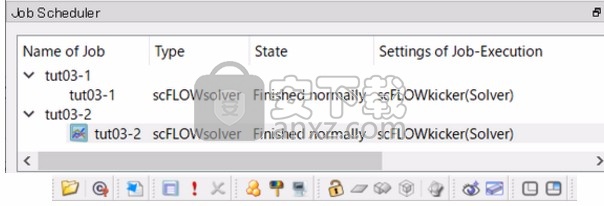

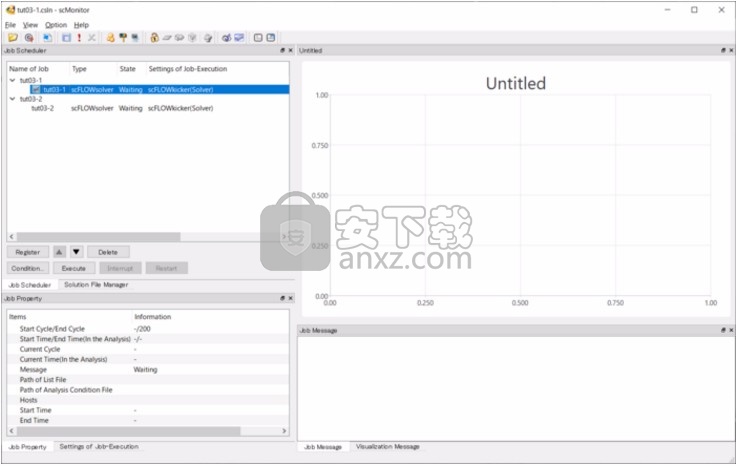

　　在[作业计划程序]中，双击tut03-1，然后单击执行以开始分析。 分析tut03-1结束后，分析tut03-2将自动开始。

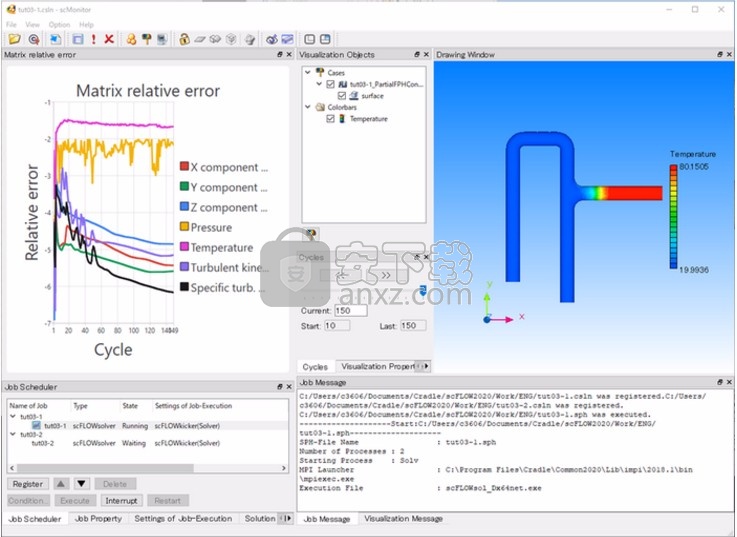

　　将继续进行分析，并在绘图窗口中显示进度。

　　检查Courant号

　　检查L文件中的Courant编号。

　　双击[Job Scheduler]中的tut03-1，然后单击工具栏中的LFileView 图标。

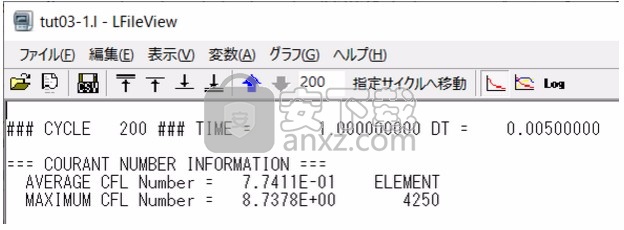

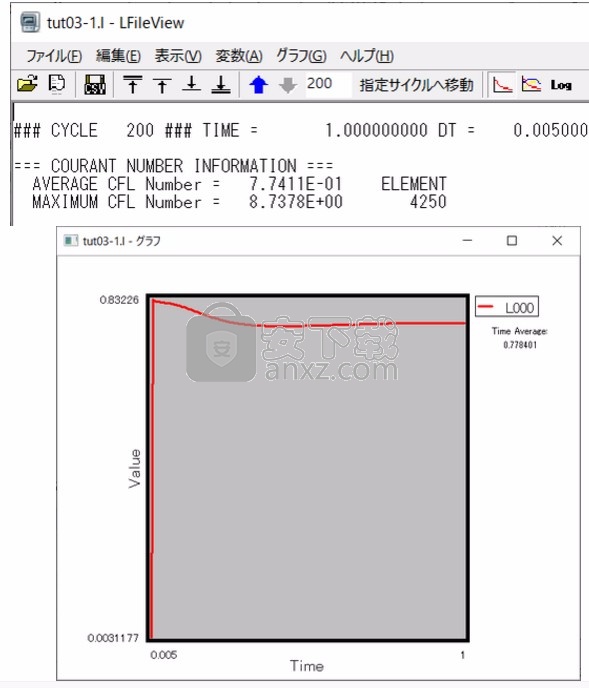

　　下图显示了从L文件获得的平均和最大库兰特数。 tut03-1的平均Courant数约为0.8。

　　通过双击一个项目，可以确认平均库兰特数随时间（周期）的变化

　　控制方程

　　在重现物理现象的数值模拟中，例如建筑物或汽车周围的流动或房间中温度分布的变化，我们需要求解在给定的边界条件和初始条件下控制这些物理问题的基本方程式。 在热流体分析中使用以下控制方程式。

　　动量守恒方程（Navier-Stokes方程）

　　连续性方程

　　节能方程

　　代表湍流传输的模型方程

　　求解器中使用了有限体积方法来在计算机上求解上面列出的方程式。 有限体积方法通过将控制方程转换为积分守恒形式来求解控制方程，该守恒形式在分解元素的每个分数单位或控制体积上表示。

　　物理变量的位置

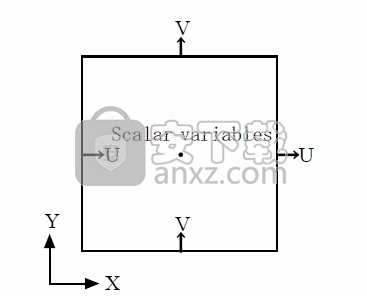

　　•速度分量定义在元素中每个面的中心，即

　　在垂直于X轴的面上定义了U分量，

　　V分量定义在垂直于Y轴的面上，并且

　　W分量定义在垂直于Z轴的面上。

　　•标量变量（例如压力，温度等）都在元素的体积中心上定义。

　　•写入时间序列输出文件中的速度分量（其地址由坐标数据指示）是元素近端的值，而标量变量是元素体积中心的值。另一方面，指定（I，J，K）地址时，速度分量和标量变量分别是元素的面和体积中心的值。

　　（注）所有物理变量（包括速度分量和标量）都被插入到Post所需的归档文件中的单元顶点（网格线的交点）上。
