　　Altium NEXUS提供专业的电路设计功能，可以在软件设计原理图，可以在软件制作PCB板，新版更改自定义网格设置后保存PCB库时发生异常错误，添加了使用“文件”>“导出”命令以* .png，*。jpg和* .bmp格式保存PCB 3D打印的功能，添加了在移动或拖动房间或多个选定组件时定位极坐标网格的功能，现在，所有放置的组件的模型都存储在一个特殊的缓存库中，添加了在SPICE格式-LTSpice，PSpice和MixedSim之间切换的支持，这里小编推荐的是Altium NEXUS 4.0补丁，如果你需要将软件激活就可以下载文件！

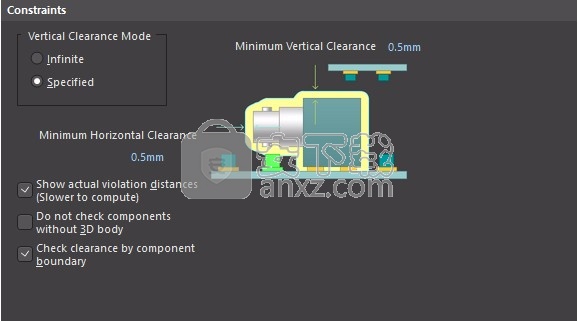

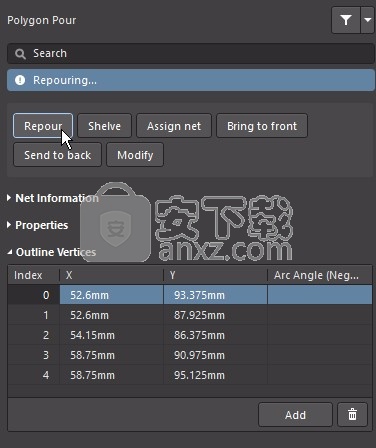

软件特色

　　1、增强的文档评论

　　结合最近对Altium 365工作区中的Commenting功能所做的更新，当连接到Altium服务器时，Altium NEXUS现在提供了一组并行的修订和增强的Commenting功能。

　　设计空间中的注释在图形，可用性和相关信息方面已得到显着改善，并且仍与先前放置的注释向后兼容。现在，可以直接从“评论”面板中放置评论，包括预览屏幕截图，提供手绘图功能，团队成员的提及/分配以及灵活的可见性和过滤选项。

　　2、原理图编辑器生产率的提高

　　新的和改进的工具简化了在原理图项目中分析连通性的任务。将鼠标悬停在网上以检查逻辑（示意）网名和物理（PCB）网名；Alt +单击网络以突出显示整个项目中的网络；和Alt + Double +单击网上的以显示该网上所有工作表的树，然后单击以在其中一张工作表上签出该工作网。

　　简化的网络分析和改进的网络详细信息。

　　“项目”面板中的自动图纸编号。

　　表外连接器的页面参考。

　　3、新的PCB长度调整模式

　　此版本通过引入新的长号和锯齿调音模式，对PCB编辑器的长度调音技术进行了广泛的改进。这些新的调整图案呈现在调整套中，从而可以轻松地沿着路线和拐角滑动该图案。

　　4、改进的交互式拖动

　　通过为编辑中的网络和任何相邻网络引入“光泽度努力”控件，可以改善通过拖动的行为。差分对拖动也得到了改进，无论拖动方向如何，对现在都保持耦合状态，并且在拖动过程中通孔对也保持耦合状态。

安装

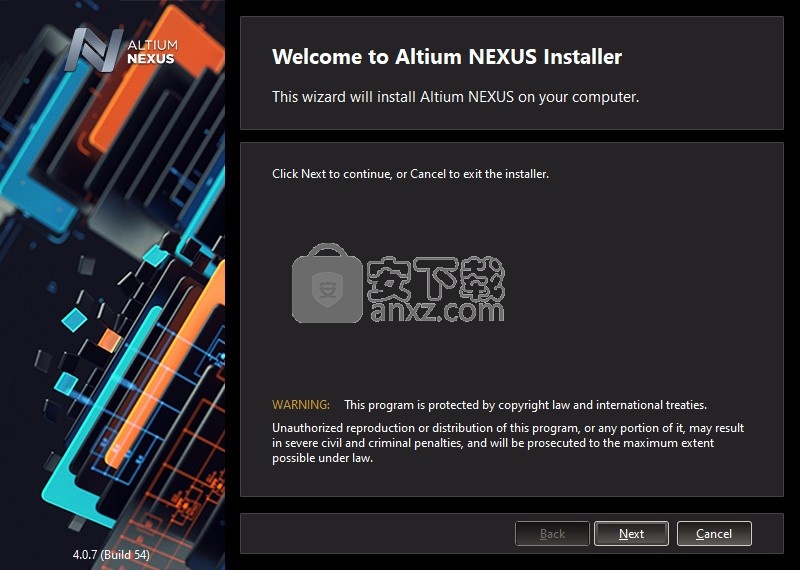

　　1、打开install文件夹，启动AltiumNEXUSSetup.exe开始安装软件

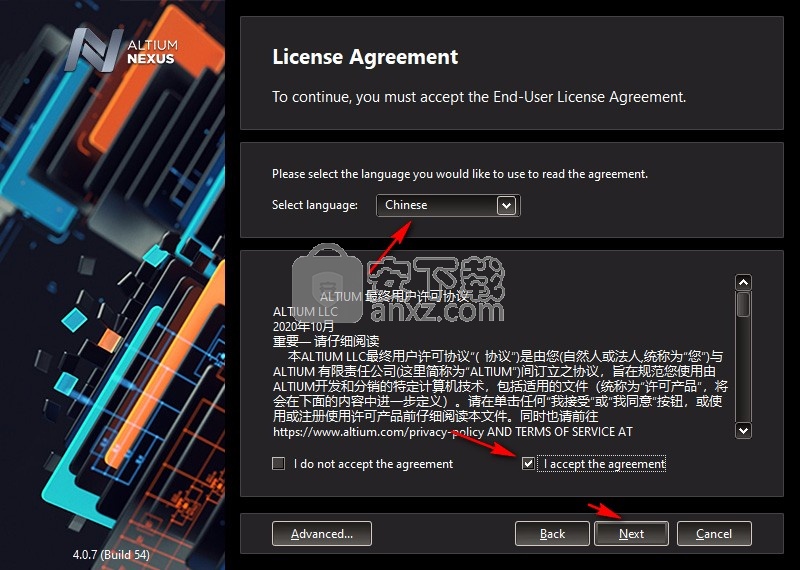

　　2、提示软件的安装协议内容，选择中文，接受软件协议

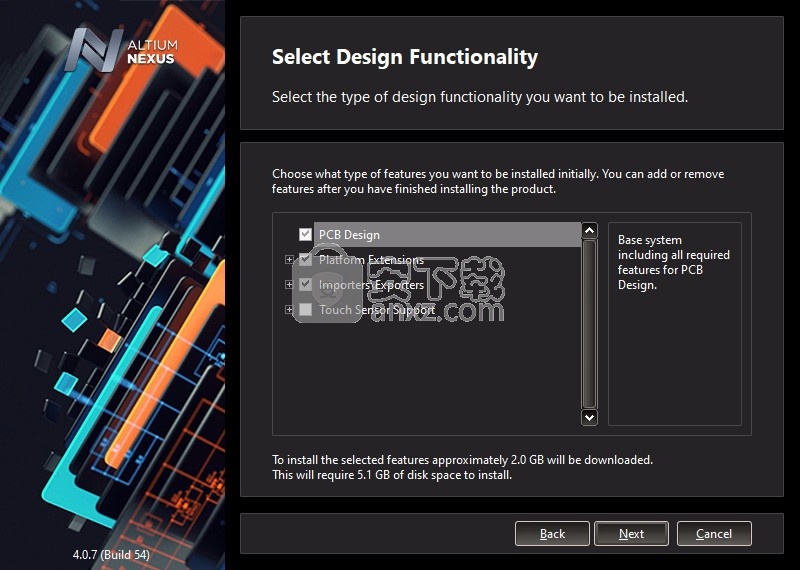

　　3、软件的安装内容，点击next

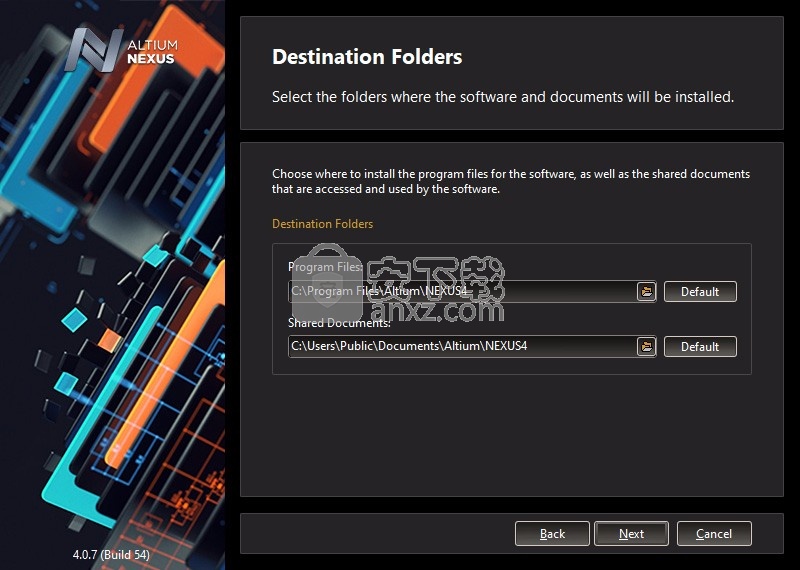

　　4、软件的安装地址C:\Program Files\Altium\NEXUS4

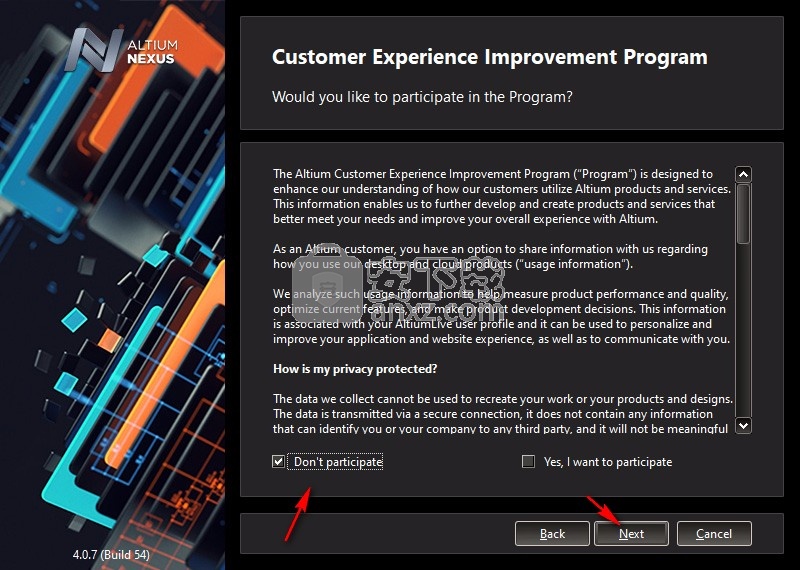

　　5、Altium客户体验改善计划，可以选择不加入

　　6、点击next就可以进入安装界面

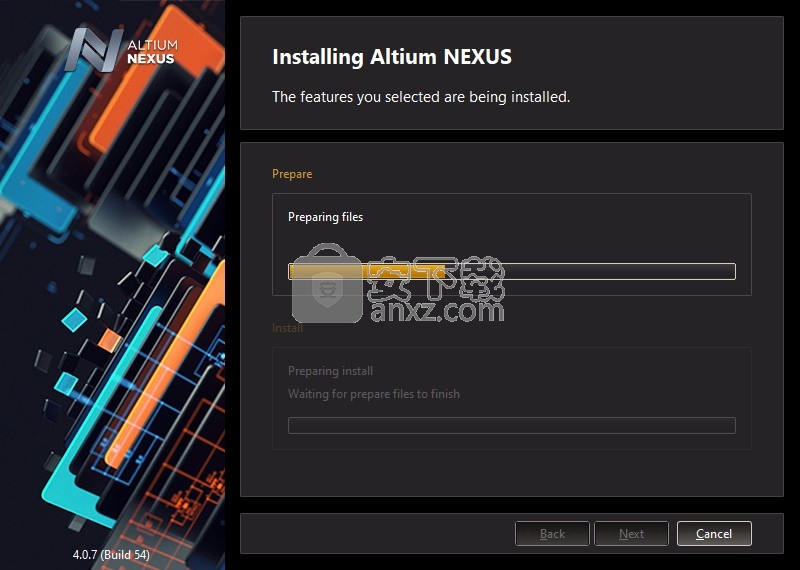

　　7、提示安装进度条，等待主程序安装结束吧

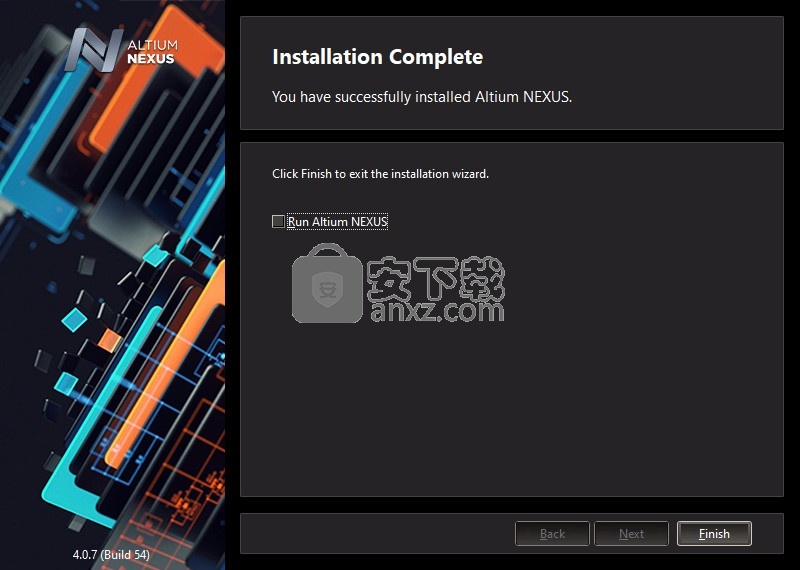

　　8、软件安装结束，不要打开软件

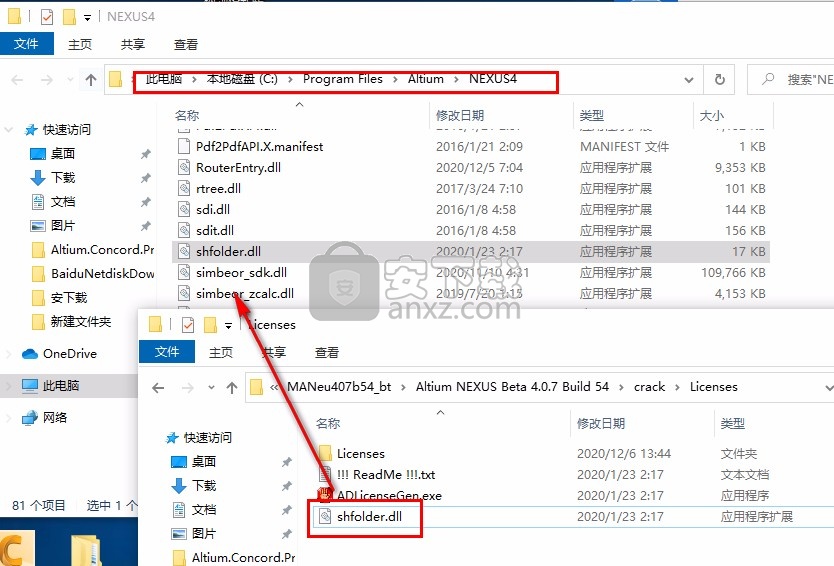

　　9、在Licenses文件夹复制shfolder.dll到软件的安装地址

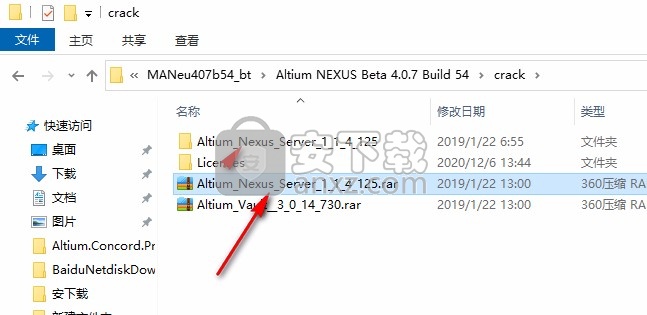

　　10、解压Altium_Nexus_Server_1_1_4_125.rar，打开文件夹

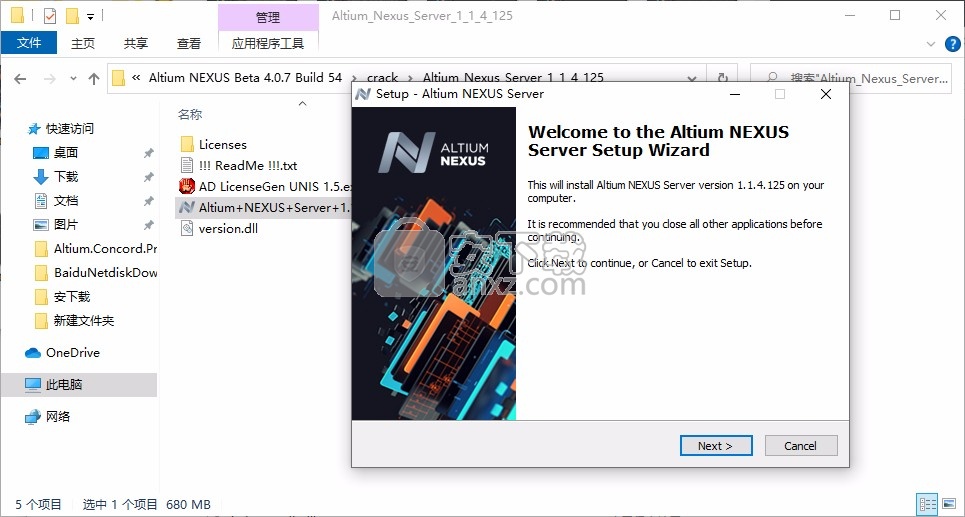

　　11、安装Altium+NEXUS+Server+1.1.4.125.exe

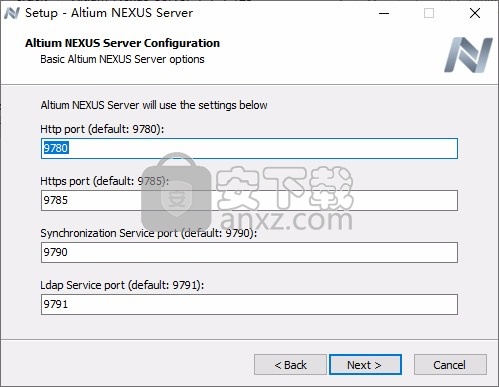

　　12、提示端口设置，默认就可以了

　　13、服务安装结束，复制HTTP保存，以后需要登录软件

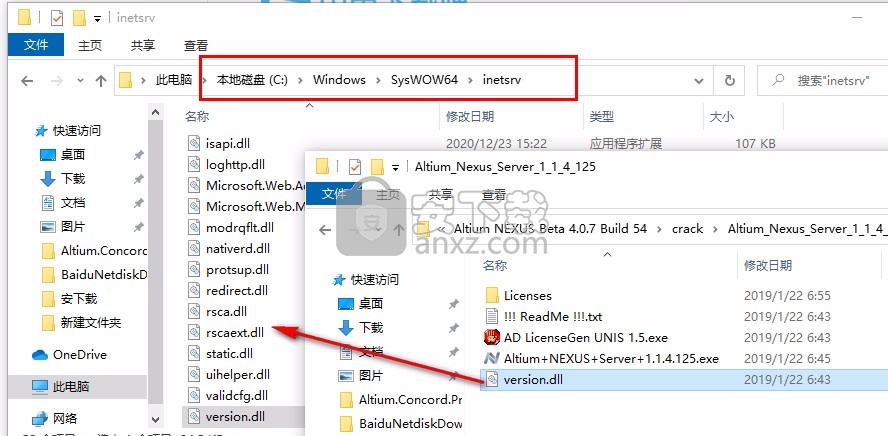

　　14、将version.dll复制到C:\Windows\SysWOW64\inetsrv

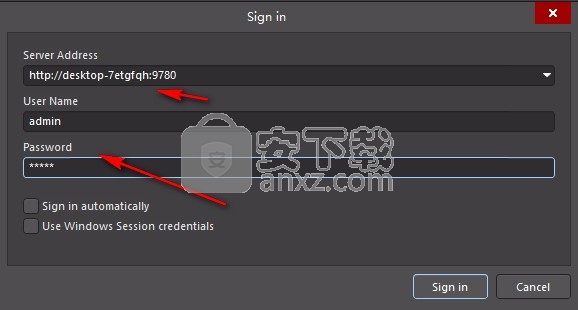

　　15、输入HTTP地址，输入用户名字和密码admin，点击sign in

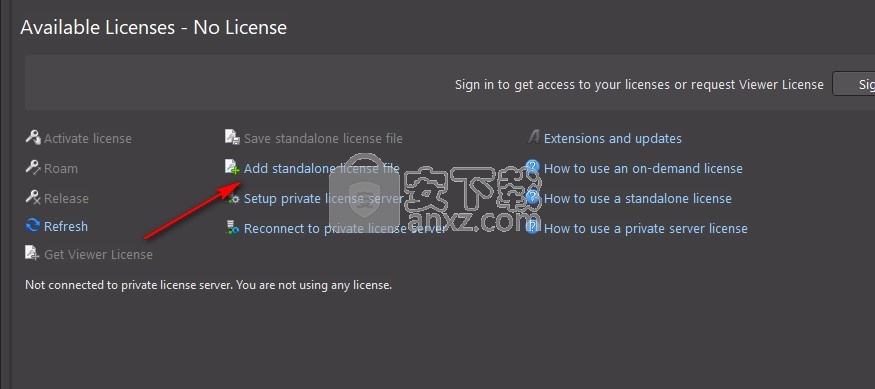

　　16、进入软件以后点击Add standalone license file添加许可证文件

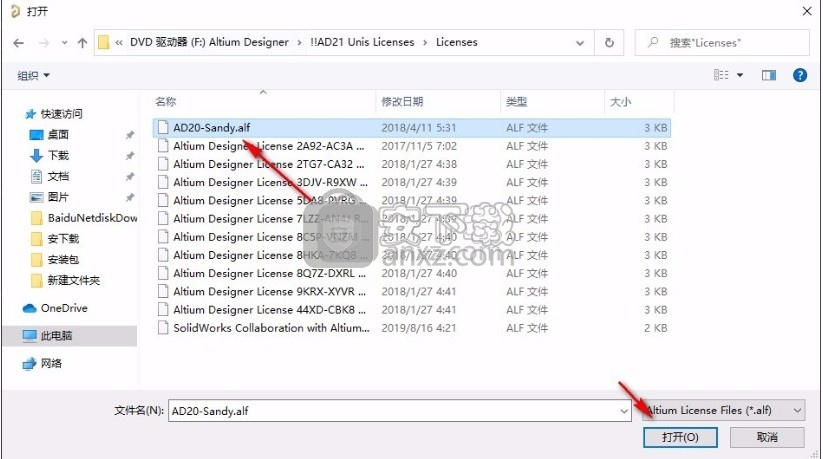

　　17、打开Licenses文件夹里面的许可证添加就可以激活

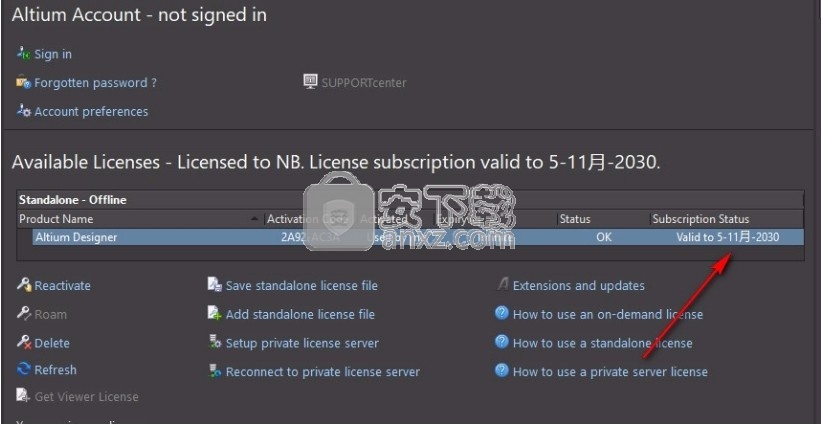

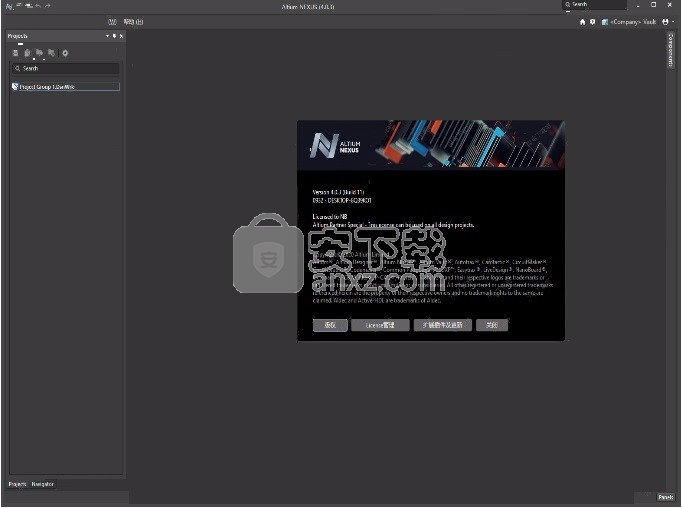

　　18、提示激活成功，现在软件可以免费使用

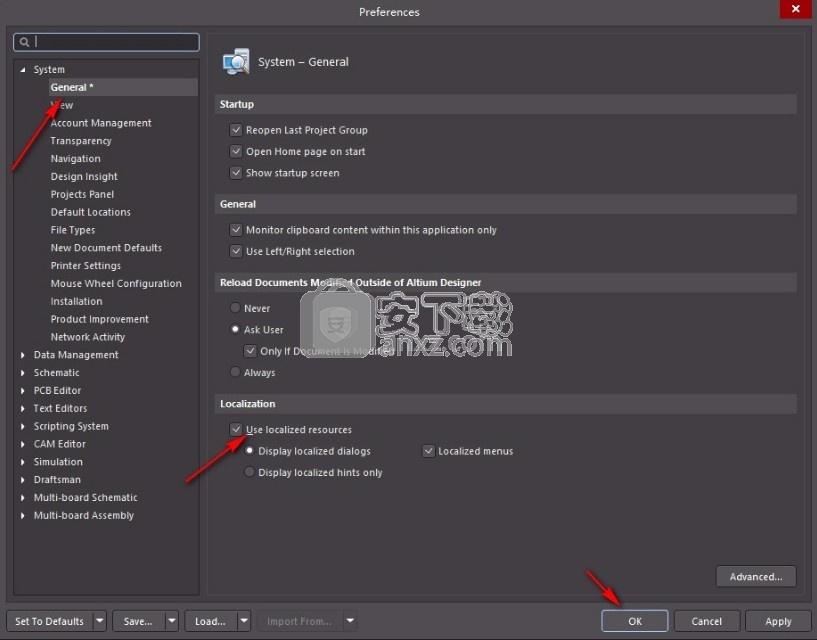

　　19、点击软件右上角的设置按钮，找到General页面，勾选Use localized resources会弹出一个错误提示，点击OK，最后点击底部的OK完成语言设置，重启软件就可以显示中文界面

使用说明

　　径向直径尺寸

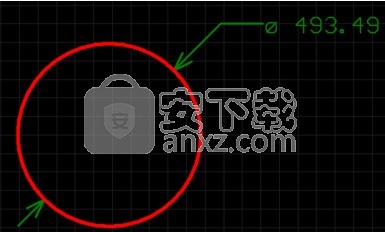

　　放置的径向直径尺寸。

　　概要

　　径向尺寸是组设计对象。它允许相对于直径而不是半径来确定圆弧或圆的尺寸。尺寸可以相对于弧/圆的圆周在内部或外部放置。

　　可用性

　　径向直径尺寸对象可通过以下其中一种方式放置在PCB编辑器和PCB库编辑器中：

　　PCB编辑器：

　　选择地点 » 尺寸 » 径向直径从主菜单。

　　单击“径向直径尺寸”按钮在工作区顶部的活动栏上的下拉菜单中。（单击并按住活动栏按钮可访问其他相关命令。使用命令后，该命令将成为“活动栏”该部分的最上面的项。）

　　点击放置尺寸下拉菜单上的按钮中的公用工具栏。

　　右键单击工作区，然后从上下文菜单中选择“ 放置”»“尺寸”»“径向直径”命令。

　　PCB库编辑器：

　　选择地点 » 尺寸 » 径向直径从主菜单。

　　单击“径向直径尺寸”按钮（）在工作区顶部的活动栏上的下拉菜单中。（单击并按住活动栏按钮可访问其他相关命令。使用命令后，该命令将成为“活动栏”该部分的最上面的项。）

　　放置

　　启动命令后，光标将变为十字形，您将进入尺寸放置模式。通过执行以下操作序列进行放置：

　　1、定位光标，然后单击或按Enter键以将尺寸锚定到所需的弧或圆。

　　2、将尺寸的箭头指针移动到圆弧或圆周围的所需位置。可以将箭头放置在内部或外部，并且其移动符合“径向直径尺寸”属性面板中的“箭头位置”值。达到所需位置后，单击或按Enter键将箭头锁定在适当的位置。

　　3、现在可以最初相对于箭头指针的尾部定位文本。将文本移到所需位置，然后单击或按Enter键以完成放置。

　　4、继续放置更多的径向直径尺寸，或者右键单击或按Esc退出放置模式。

　　放置期间可以执行的其他操作是：

　　按+和-键（在数字小键盘上）分别在设计中的所有可见层之间向前和向后循环-快速更改放置层。

　　按Tab键可访问相关的属性面板，从中可以即时更改尺寸的属性。

　　尽管可以在放置期间修改属性（使用Tab键显示相关属性面板），但是请记住，除非启用了“首选项”对话框的“ PCB编辑器–默认”页面上的“永久”选项，否则这些属性将成为进一步放置的默认设置。启用此选项后，所做的更改将仅影响在同一放置会话期间放置的对象和后续放置的对象。

　　图形编辑

　　这种编辑方法使您可以直接在工作空间中选择放置的径向直径尺寸对象，并以图形方式更改属性，例如其文本和参考点的位置。

　　选择径向尺寸对象时，可以使用以下编辑手柄：

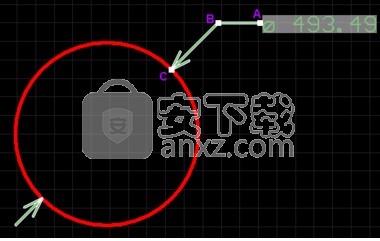

　　选定的径向直径尺寸。

　　单击并拖动A以相对于箭头指针的“尾部”调整引线位置。

　　单击并拖动B可以调整箭头指针在圆或圆弧周围的位置，或更改箭头引线的长度。

　　单击并拖动C以移动尺寸的起点。

　　句柄C允许您重新定义参考-尺寸与参考对象分离后，它将变为非参考，可以移动以附着到其他参考对象。

　　如果尺寸文本放置在弧或圆的圆周内，只有两三个编辑手柄将可供使用-一个和Ç。编辑手柄A将承担编辑手柄B的额外角色。

　　如果径向尺寸对象是完全非参考的（即，它未附加到参考设计对象上），请在其上的任意位置单击（远离编辑手柄），然后拖动以重新放置它。拖动时，可以旋转或镜像径向直径尺寸：

　　按下空格键以逆时针旋转径向直径尺寸，或者按下Shift +空格键以顺时针旋转。旋转与“旋转步骤”的值一致，该值在“首选项”对话框的“ PCB编辑器”“常规”页面上定义。

　　按X或Y键分别沿X轴或Y轴反映径向直径尺寸。

　　如果尝试以图形方式修改已启用其“锁定”属性的对象，将出现一个对话框，要求确认以继续进行编辑。如果在“首选项”对话框的“ PCB编辑器-常规”页面上启用了“保护锁定对象”选项，并且还启用了该设计对象的“锁定”选项，则无法选择该对象或对其进行图形编辑。直接双击锁定的对象并禁用Locked属性或禁用Protected Locked Objects选项，以图形方式编辑该对象。

　　非图形编辑

　　可以使用以下非图形编辑方法：

　　通过“径向直径尺寸”对话框或“属性”面板

　　属性页：径向直径尺寸属性

　　这种编辑方法使用关联的“径向直径尺寸” 对话框和“属性”面板来修改“径向直径尺寸”对象的属性。

　　左侧的“径向直径尺寸”对话框和右侧的“属性”面板的“径向直径尺寸”模式。

　　在放置期间，可以通过按Tab键访问“属性”面板的“径向直径尺寸”模式。放置径向直径尺寸后，将显示所有选项。

　　放置后，可以通过以下方式访问“径向直径尺寸” 对话框：

　　双击放置的“径向直径尺寸”对象。

　　将光标放在“径向直径尺寸”对象上，单击鼠标右键，然后从上下文菜单中选择“属性”。

　　放置后，可以通过以下方式之一访问“属性”面板的“径向直径尺寸”模式：

　　如果“属性”面板已处于活动状态，请选择“径向直径尺寸”对象。

　　选择“径向直径尺寸”对象后，从工作区右下角的“面板”按钮中选择“属性”面板，或者从主菜单中选择“视图”»“面板”»“属性”。

　　如果“首选项”对话框的“ PCB编辑器-常规”页面上的“双击运行交互式属性”选项被禁用（默认），则当双击基元或右键单击所选基元然后选择“属性”时，对话框将打开。启用“双击运行交互式属性”选项后，“属性”面板将打开。

　　尽管对话框和面板中的选项相同，但是选项的顺序和位置可能会略有不同。

　　按Ctrl + Q键可在面板中当前使用的度量单位在公制（mm）和英制（mil）之间切换。这只会影响面板中测量值的显示。当在编辑工作区中未选择任何对象时，它不会更改为板指定的度量单位，该度量单位是在“属性”面板的“单位”设置中配置的。

　　通过列表面板

　　面板页面： PCB清单，PCB过滤器

　　所述PCB列表面板允许用户从以表格格式的一个或多个文档显示的设计对象，能够快速检测和对象属性的修改。与适当的过滤结合使用-通过使用“ PCB过滤器”面板或“查找类似对象”对话框-它可以仅显示处于活动过滤器范围内的那些对象-允许您更精确地定位和编辑多个设计对象和效率。

　　提示

　　1、径向尺寸对象可以通过以下方式移动：

　　同时选择尺寸对象和要标注尺寸的对象。可以根据需要将整体拖动到新位置。

　　选择仅标注尺寸的对象。尺寸标注文字将仅在其对齐平面中跟随对象。尺寸指针和尾部将展开/收缩，以保持尺寸和要标注尺寸的对象之间的关系。

　　仅选择尺寸对象。重要的是要注意，如果设计对象引用了尺寸，则尺寸不能单独移动。仅要移动尺寸，必须首先将其与要标注尺寸的对象分离。

　　2、尺寸值会随着参考弧或圆的半径变化而自动更新。

　　3、径向直径尺寸是由文本和轨迹段组成的组对象。通过从主菜单中选择“工具” »“ 转换” » “将维分解为自由基元”，可以将它们转换为它们的基元对象集。爆炸后，尺寸对象将无法再作为组对象进行操作。

　　线性尺寸

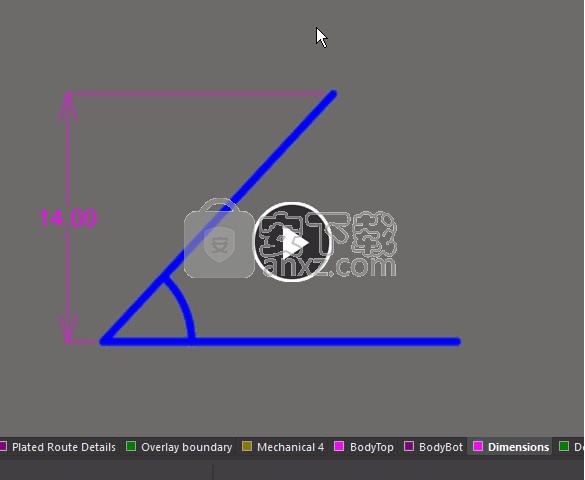

　　放置的线性尺寸。

　　概要

　　线性尺寸是组设计对象。它将尺寸信息相对于线性距离放置在当前的PCB层上。尺寸值是以默认单位测量的起点和终点标记（用户选择的参考点）之间的距离。引用可以是自由空间中的对象（轨迹，弧线，填充，通孔，文本，填充，多边形或组件）或点。

　　可用性

　　线性尺寸对象仅可用于放置在PCB编辑器中。使用以下方法之一访问放置命令：

　　从主菜单中选择位置»尺寸»线性。

　　找到并使用线性命令在活动栏上。

　　对于一组活动条命令（由按钮右下角的三角形表示），按钮将显示最后使用的命令。单击并按住活动按钮，以访问该分组的所有相关命令的菜单。

　　点击放置尺寸下拉菜单上的按钮（实用工具栏）。

　　右键单击工作区，然后从上下文菜单中选择“放置”»“尺寸”»“线性”命令。

　　放置

　　启动命令后，光标将变为十字形，您将进入尺寸放置模式。通过执行以下操作序列进行放置：

　　1、定位光标，然后单击或按Enter锚定尺寸起点（这是第一个参考点）。

　　2、移动光标，然后单击或按Enter键以锚定尺寸终点（这是第二参考点）。

　　3、现在可以初始放置文本。移动光标，然后在文本位于所需位置时单击或按Enter，以完成尺寸放置。

　　4、继续放置其他线性尺寸，或者单击鼠标右键或按Esc退出放置模式。

　　标注对象尺寸时，可以使用锚点突出显示可以附加标注的位置。如果继续单击或按Enter键，则最接近光标的点将是所使用的点，并且将附加尺寸。

　　状态栏显示有关整个过程中每个步骤所需的操作的信息。

　　在放置过程中的任何时间，按Tab键都可以访问“属性”面板，从中可以即时更改尺寸的属性。按下Tab键可暂停放置，使您可以直接与面板（或软件的其他区域）进行交互。要继续，请单击工作区上方出现的暂停符号或按Esc键。

　　放置期间可以执行的其他操作是：

　　按+和-键（在数字小键盘上）可在设计中的所有可见层中前后循环，以快速更改放置层。或者，使用Ctrl + Wheelroll快捷键在可用图层之间循环。

　　按空格键可在水平和垂直之间切换尺寸标注方向。

　　尽管可以在放置期间修改属性（使用Tab键访问“属性”面板），但请记住，除非启用了“首选项”对话框的“ PCB编辑器–默认”页面上的“永久”选项，否则这些属性将成为进一步放置的默认设置。启用此选项后，所做的更改将仅影响在同一放置会话期间放置的对象和后续放置的对象。

　　图形编辑

　　这种编辑方法使您可以直接在工作空间中选择放置的线性尺寸对象，并以图形方式更改属性，例如其文本的位置及其参考点。

　　选择线性尺寸对象时，可以使用以下编辑手柄：

　　选定的线性尺寸

　　单击并拖动A或B以调整尺寸标注文字的位置和尺寸界线的长度。

　　单击并拖动C或D以移动尺寸的起点或终点参考点。

　　C和D允许可重新定义的参考-尺寸与参考对象分离后，它将变为非参考，可以移动以附着到其他参考点或对象。拖动任何编辑手柄时，尺寸可能会旋转。

　　1、尺寸对象可以通过以下方式移动：

　　同时选择尺寸对象和要标注尺寸的对象。可以根据需要将整体拖动到新位置。

　　选择仅尺寸标注的对象。尺寸标注文字将仅在其对齐平面中跟随对象。尺寸扩展将扩展/收缩，以保持尺寸与被标注的对象之间的关系。

　　仅选择尺寸对象。重要的是要注意，如果设计对象引用了尺寸，则尺寸不能单独移动。仅要移动尺寸，必须首先将其与要标注尺寸的对象分离。

　　2、尺寸值会随着其起点或终点的移动而自动更新。同样，如果更改了尺寸参考点所锚定的对象的位置，则尺寸将更新和扩展/收缩以反映此情况。

　　3、如果尺寸对象是完全非参考的（即未附加到任何参考设计对象），请在其上的任意位置单击以远离编辑手柄，然后拖动以重新放置它。拖动时，尺寸可以旋转或镜像：

　　按下空格键以逆时针旋转尺寸，或按下Shift +空格键以顺时针旋转。旋转与“首选项”对话框的“ PCB编辑器-常规”页面上定义的“旋转步骤”的值一致。

　　按X或Y键分别沿X轴或Y轴反映尺寸。

　　如果尝试以图形方式修改启用了Locked属性的对象属性面板中的按钮），将出现一个对话框，要求您确认以继续进行编辑。如果在“首选项”对话框的“ PCB编辑器-常规”页面上启用了“保护锁定对象”选项，并且还启用了该设计对象的“锁定”选项，则无法选择该对象或对其进行图形化编辑。单击锁定的对象以将其选中，然后在“列表” 面板中禁用“ 锁定”属性，或禁用“ 保护锁定的对象” 选项以图形方式编辑该对象。

　　非图形编辑

　　可以使用以下非图形编辑方法：

　　通过线性尺寸对话框或属性面板

　　属性页：线性尺寸属性

　　这种编辑方法使用关联的“线性尺寸” 对话框模式和“属性”面板来修改“线性尺寸”对象的属性。

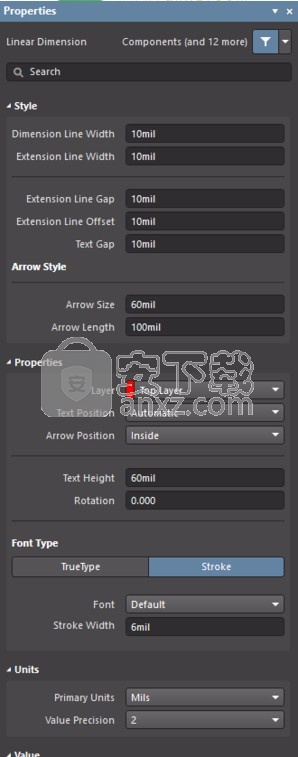

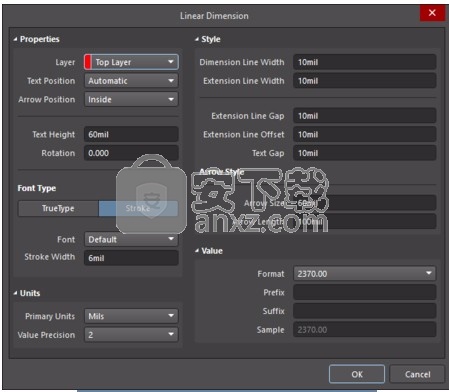

　　左侧的“线性尺寸”对话框和右侧的“属性”面板的“线性尺寸”模式

　　放置期间，可以通过按Tab键访问“属性”面板的“线性尺寸”模式。放置线性标注后，将显示所有选项。

　　放置后，可以通过以下方式访问“线性尺寸” 对话框：

　　双击放置的“线性尺寸”对象。

　　将光标放在“线性尺寸”对象上，右键单击，然后从上下文菜单中选择“属性”。

　　放置后，可以通过以下方式之一访问“属性”面板的“线性尺寸”模式：

　　如果“属性”面板已处于活动状态，请选择“线性尺寸”对象。

　　选择“线性标注”对象后，从工作区右下角的“面板”按钮中选择“属性”面板，或者从主菜单中选择“视图”»“面板”»“属性”。

　　如果“首选项”对话框的“ PCB编辑器-常规”页面上的“双击运行交互式属性”选项被禁用（默认），则当双击基元或右键单击所选基元然后选择“属性”时，对话框将打开。启用“双击运行交互式属性”选项后，“属性”面板将打开。

　　尽管对话框和面板中的选项相同，但是选项的顺序和位置可能会略有不同。

　　按Ctrl + Q键可在面板中当前使用的度量单位在公制（mm）和英制（mil）之间切换。这只会影响面板中测量值的显示。当在编辑工作区中未选择任何对象时，它不会更改为板指定的度量单位，该度量单位是在“属性”面板的“单位”设置中配置的。

　　通过PCB列表面板进行编辑

　　面板页面： PCB清单，PCB过滤器

　　所述PCB列表面板允许用户从以表格格式的一个或多个文档显示的设计对象，能够快速检测和对象属性的修改。与适当的过滤结合使用-通过使用“ PCB过滤器”面板或“查找类似对象”对话框-它可以仅显示处于活动过滤器范围内的那些对象-允许您更精确地定位和编辑多个设计对象和效率。

　　提示

　　1、删除附加了尺寸对象的一个或多个引用后，将打开一个对话框，询问是否也应删除该尺寸。如果未删除尺寸，则尺寸保留在工作空间中，但未被引用。

　　2、尺寸是由文本和轨道段组成的组对象。通过从主菜单中选择“工具” »“ 转换” » “将维分解为自由基元”，可以将它们转换为它们的基元对象集。爆炸后，尺寸对象将无法再作为组对象进行操作。

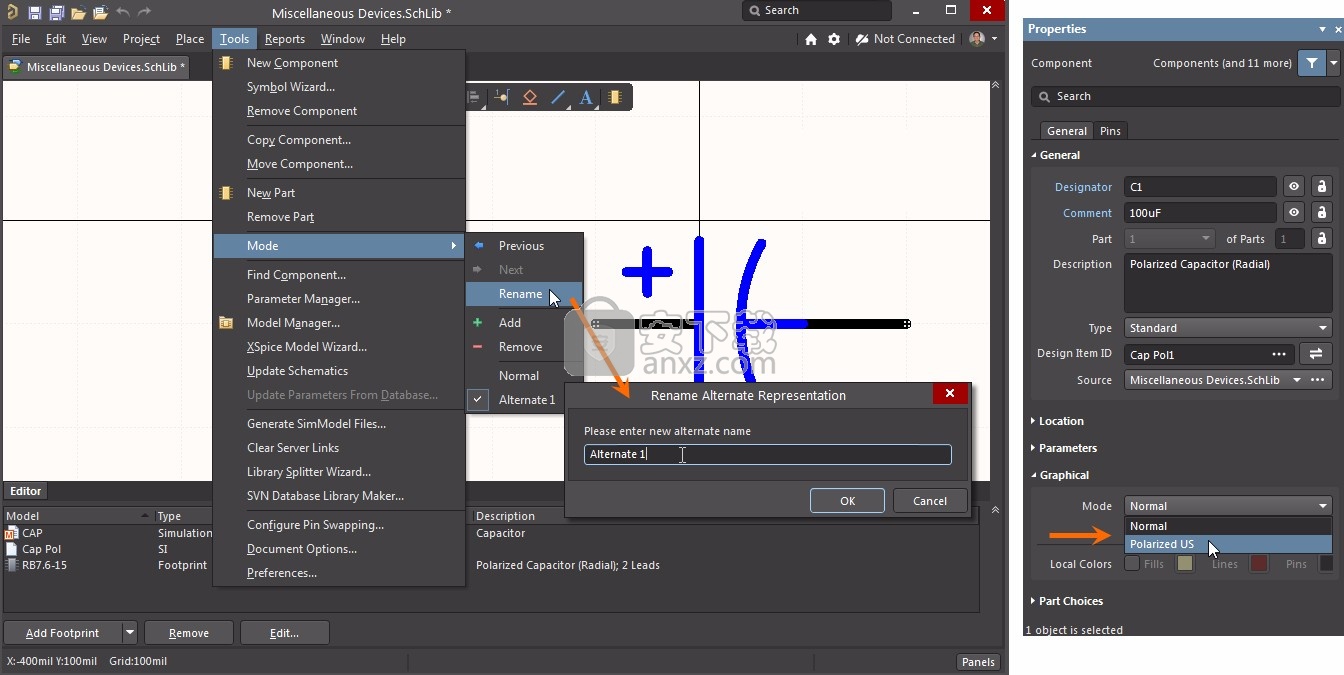

　　组件编辑器

　　组件引脚到多个焊盘的映射

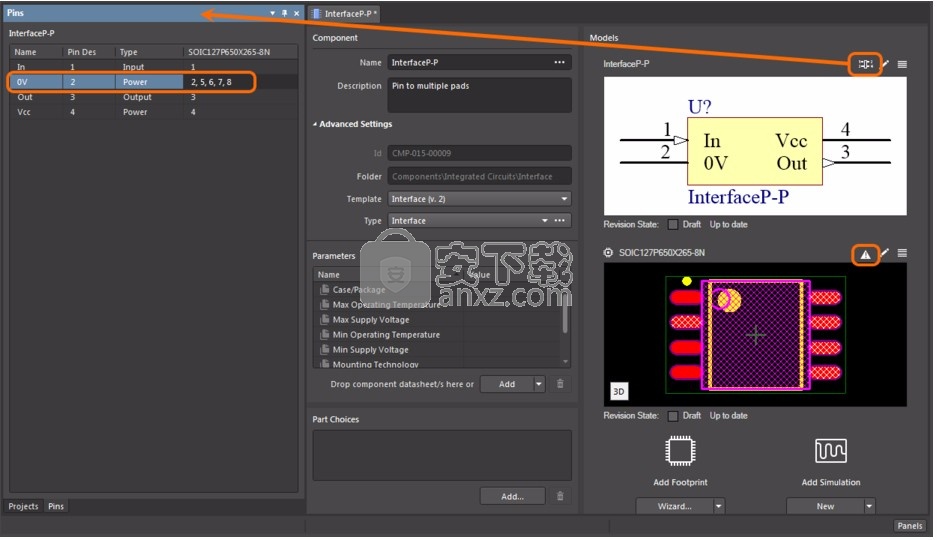

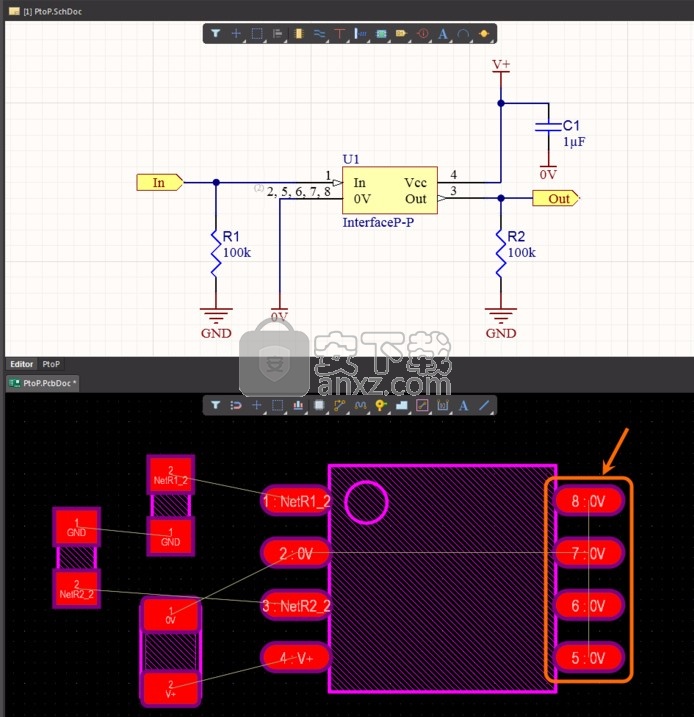

　　这个新版本引入了灵活的针脚到焊盘映射功能，用于托管组件。单一组件编辑器的增强功能和新的“引脚”面板的引入使组件符号引脚可以映射到任何组件的足迹垫或任何数量的足迹垫。

　　该引脚面板，从编辑器的开钮，可以将默认的一对一针脚焊盘映射更改为自定义关系，例如，一个针脚连接到多个封装焊盘–或任何其他未对齐的针脚焊盘编号关系。当将一个引脚映射到多个焊盘时，映射条目使用逗号分隔的数字格式（1,2,3,4等）输入。多个通用封装焊盘都支持引脚到焊盘的交叉探针高亮显示，并且自定义的封装映射配置由其关联的标记指示图标。

　　在设计原理图PCB同步期间，通过引脚和零件交换以及通过“组件引脚编辑器”对话框，完全支持具有自定义引脚到焊盘映射的放置的组件。请注意，原理图元件现在显示的是焊盘代号而不是引脚代号，并且在已应用自定义映射的情况下，引脚代号用灰色显示。可以通过取消选中“首选项”对话框的“原理图-图形编辑”页面上的“显示引脚指定器”选项来禁用后者。
