caxa2016

　　CAXA CAD 电子图板是款二维CAD产品工具，它是由数码大方进行自主设计开发，拥有完全的知识产权。用户的界面是相当的简单，运行方面也稳定，性能全面。软件和普通的相关CAD进行比较的话，效率可以得到明显的提高，绘图的操作更加的快速，并且中文的操作语言，让用户轻松的完成对图像的绘制。该软件体积比较的大，下载和安装都需要比较长的时间！

软件功能

　　简洁易用的界面和操作

　　提供三种界面颜色包括蓝色、深灰色、白色；提供经典界面、选项卡方式的界面；属性编辑、图库、设计中心等都可直接在专用面板操作；立即菜单并行操作方式，实时反映用户交互状态，调整交互流程不受交互深度的限制，节省大量的交互时间。

　　支持最新64位操作系统，提升大图处理性能。

　　CAXA CAD电子图板支持最新的windows操作系统，也提供了64位版本程序支持更好的大图处理性能。

　　丰富的图形绘制和编辑功能

　　提供多种便捷图形绘制功能如直线、圆、圆弧、平行线、中心线、表格等；提供孔/轴、齿轮、公式曲线、样条曲线、局部放大、多边形等复杂图形的快速绘制功能；提供多种图形编辑功能，如平移、镜像、旋转、阵列、裁剪、拉伸，各种圆角、倒角过渡等。

　　符合最新国标的智能标注和工程标注

　　一键智能尺寸标注，自动识别标注对象特征，一个命令完成多种类型的标注；提供符合最新制图标准的多种工程标注功能；尺寸标注时可进行公差和各种符号的查询和输入，相关数值和符号位置都可随图形的变化而自动关联，杜绝人为原因导致的错误。

　　支持多标准绘图

　　专业的集成组件和二次开发平台

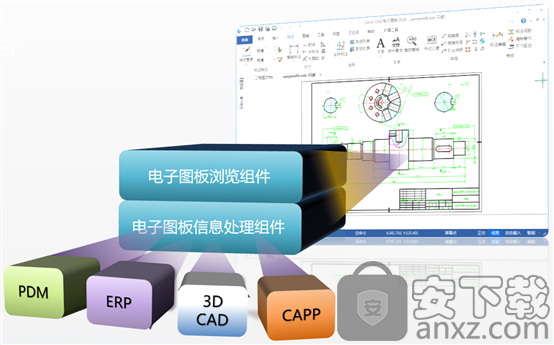

　　CAXACAD电子图板除了基本的CAD功能外，还提供了PDM集成组件和CRX二次开发接口。其中：PDM集成组件包括浏览和信息处理组件，并提供了通用的集成方案，适用于与各类PDM系统的集成应用；CRX二次开发接口提供了丰富的接口函数、开发实例、开发向导、以及帮助说明。

　　全面兼容

　　全面兼容AutoCAD R12-2017版本文件格式，除可以直接打开、保存编辑外，还可进行批量转换；提供专门“兼容模式”，在拾取、键盘和鼠标操作、命令执行等方面匹配AutoCAD用户的使用习惯。

　　丰富的国标图库和构件库

　　提供符合最新国标的参数化图库，包含50多个大类，4600余种，几十万规格的标准图符，并提供完全开放式的图库管理和定制手段；针对机械设计中频繁出现的构件图形提供完整的构件库。

　　开放而快捷的图幅功能

　　提供开放的图纸幅面设置系统，快速设置、填写图纸属性信息；快速生成符合标准的各种样式的零件序号和明细表，并可保持相互关联；用户可根据需求进行绘图模板、图框、标题栏等的自定义，使设计过程标准化。

　　多种专业工具和模块

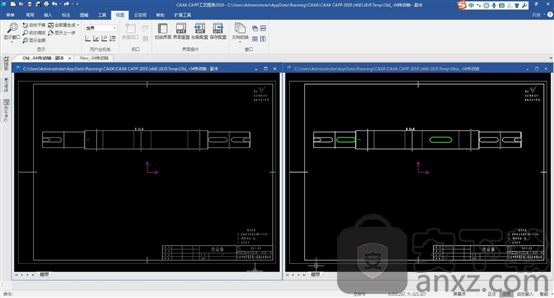

　　文件比较，提高审图效率；

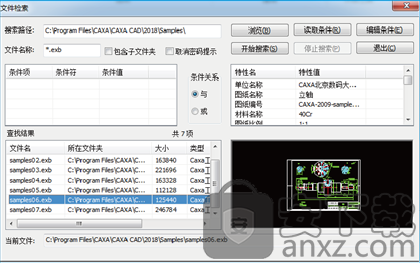

　　文件检索，快速搜索CAD文件；

　　将CAD图纸输出为高质量的PDF和图片文件。

　　文件打包可以将图纸和其中所用到的文件打包为一个zip文件，支持的相关内容包括如字体文件、链接的外部参照或图片文件等；

　　专业出图和批量排版工具

　　支持市场上主流的Windows驱动打印机和绘图仪，提供指定打印参数快速打印CAD图纸，打印时提供预览缩放、幅面检查等功能；除单张打印，还提供了自动智能排版、批量打印等多种方式。

　　支持图纸的云分享和协作。

软件特色

　　目一新的界面风格，打造全新交互体验

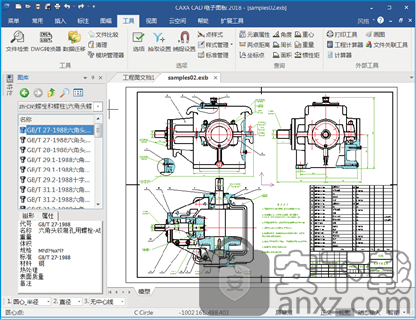

　　CAXA CAD 电子图板采用普遍流行的 Fluent/Ribbon 图形用户界面。新的界面风格更加简洁、直接，使用者可以更加容易地找到各种绘图命令，交互效率更高。同时，新版本保留原有 CAXA 风格界面，并通过快捷键切换新老界面，方便老用户使用。CAXA CAD 电子图板优化了并行交互技术、动态导航以及双击编辑等方面功能，辅以更加细致的命令整合与拆分，大幅改进了 CAD 软件同用户的交流体验，使命令更加直接简捷，操作更加灵活方便。

　　全面兼容 AutoCAD、综合性能提升

　　为了满足跨语言、跨平台的数据转换与处理的要求，CAXA CAD 电子图板基于 Unicode 编码进行重新开发，进一步增强了对 AutoCAD 数据的兼容性，保证电子图板 EXB 格式数据与 DWG 格式数据的直接转换，从而完全兼容企业历史数据，实现企业设计平台的转换。电子图板支持主流操作系统，改善了软件操作性能，加快了设计绘图速度。

　　专业的绘图工具以及符合国标的标注风格

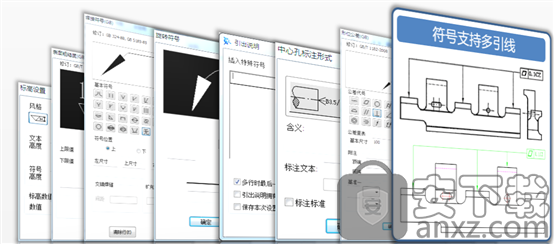

　　除了拥有强大的基本图形绘制和编辑能力外，CAXA CAD 电子图板还提供智能化的工程标注方式，包括尺寸标注、坐标标注、文字标注、尺寸公差标注、几何公差标注、表面结构标注等等。具体标注的所有细节均由系统自动完成，真正轻松地实现设计过程的“所见即所得”。

　　开放幅面管理和灵活的排版打印工具

　　CAXA CAD 电子图板提供开放的图纸幅面设置系统，可以快速设置图纸尺寸、调入图框、标题栏、参数栏以及填写图纸属性信息。也可以通过简单的几个参数设置，快速生成需要的图框。还可以快速生成符合标准的各种样式的零件序号、明细表，并且能够保持零件序号与明细表之间的相互关联，从而极大地提高编辑修改的效率，并使工程设计标准化。电子图板支持主流的 Windows 驱动打印机和绘图仪，提供指定打印比例、拼图以及排版、支持 pdf、jpg 打印等多种输出方式，保证工程师的出图效率，有效节约时间和资源。

　　参数化图库设置和辅助设计工具

　　CAXA CAD 电子图板针对机械专业设计的要求，提供了符合最新国标的参量化图库，共有 50 大类，4600 余种，近 100000 个规格的标准图符，并提供完全开放式的图库管理和定制手段，方便快捷地建立、扩充自己的参数化图库。在设计过程中针对图形的查询、计算、转换等操作提供辅助设计工具，集成多种外部工具于一身，有效满足不同场景下的绘图需求。

安装方法

　　1、在本站将你需要的文件下载完成，点击找到"setup.exe"双击运行；

　　2、支持对安装的程序版本进行快速的选择；

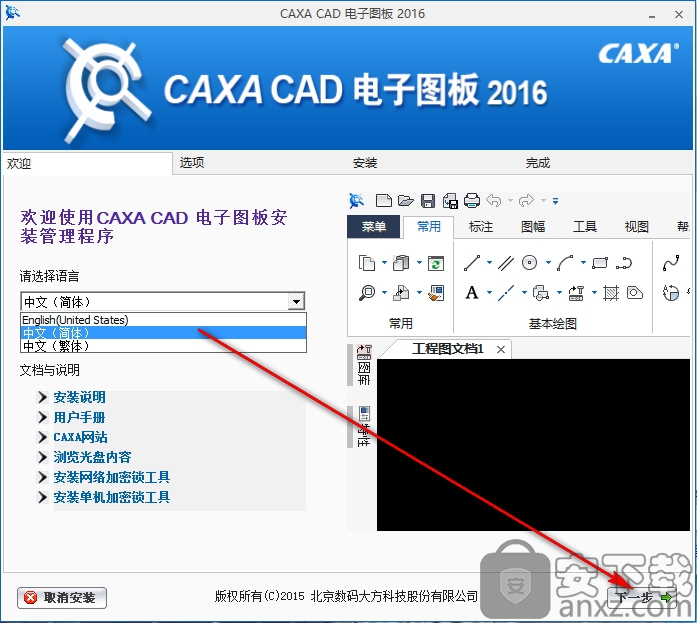

　　3、对安装过程里面使用的语音选择，点击下一步继续；

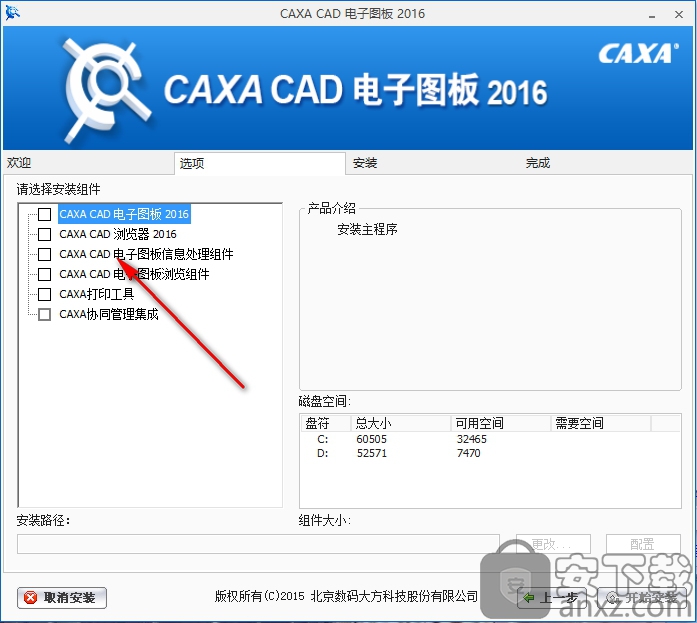

　　4、对您需要进行安装的组件选择；

　　5、支持对软件的安装位置选择，点击开始安装；

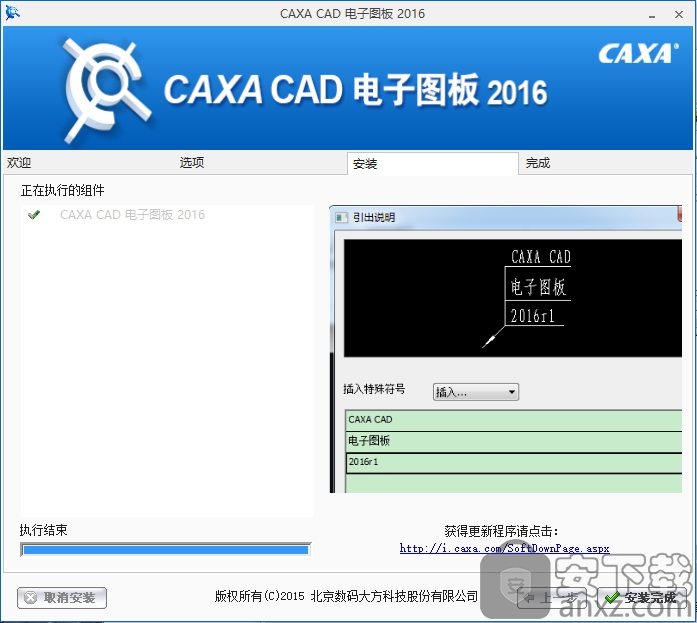

　　6、正在完成对该软件的安装，一会就能安装成功；

　　7、软件已经安装完成，点击完成的按钮；

方法

　　将补丁文件夹里面的补丁复制到软件的安装目录下；

使用方法

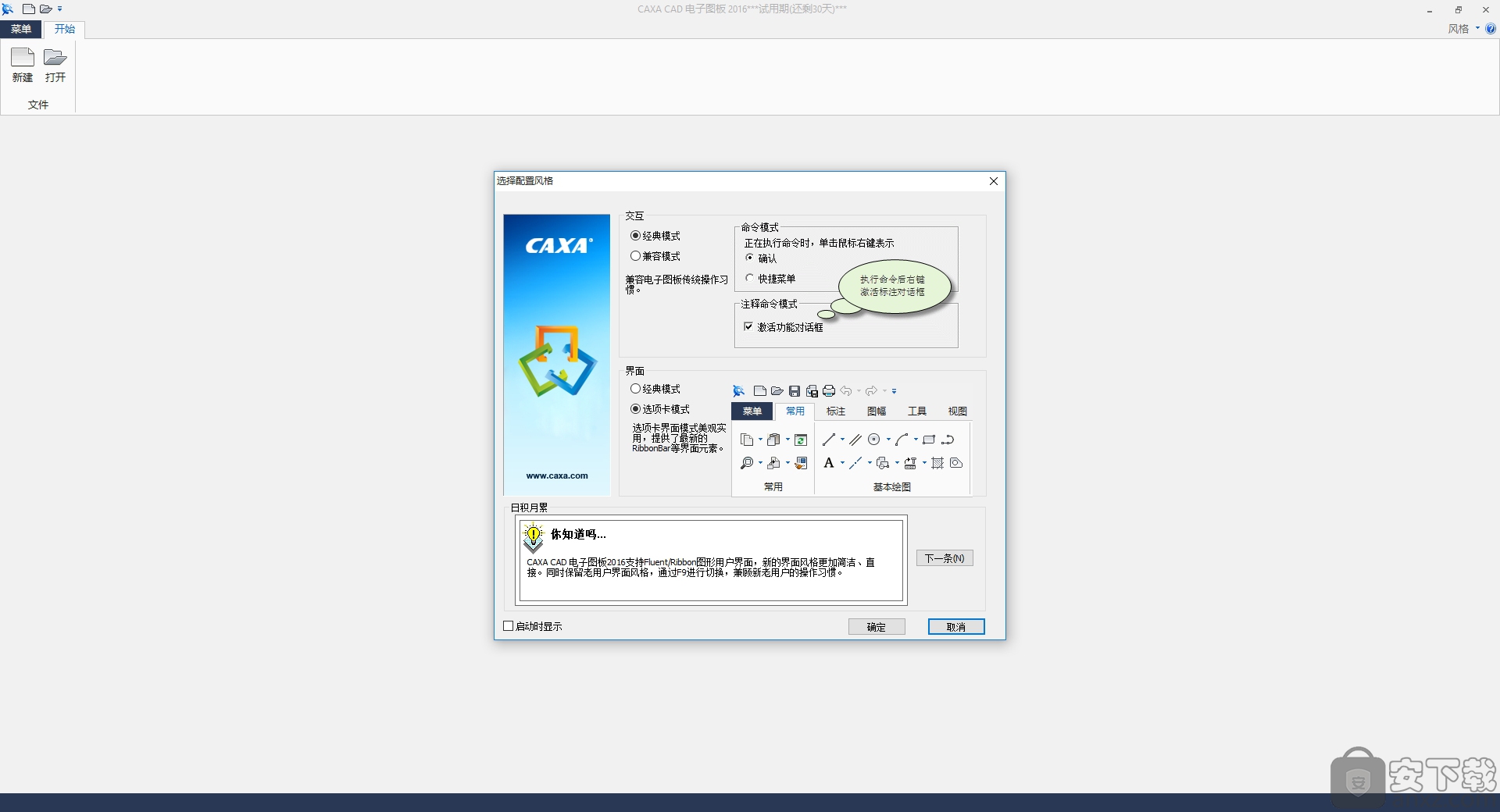

　　1、选择配置风格对话框；

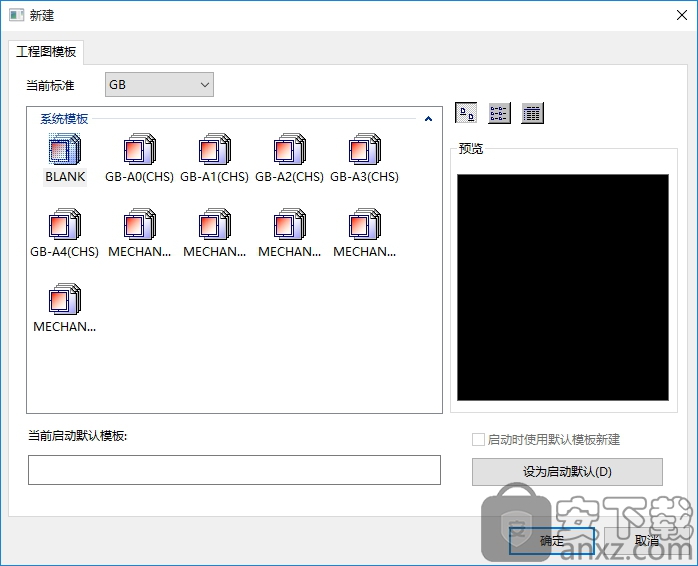

　　2、对工程图的模块进行快速的选择；

　　3、选择模板之后，快速的就能进入软件的操作窗口；

　　4、对相关的特性进行快速的查看；

　　5、完成对相关的样式进行快速的管理；

　　6、支持对坐标的标注进行快速的选择；

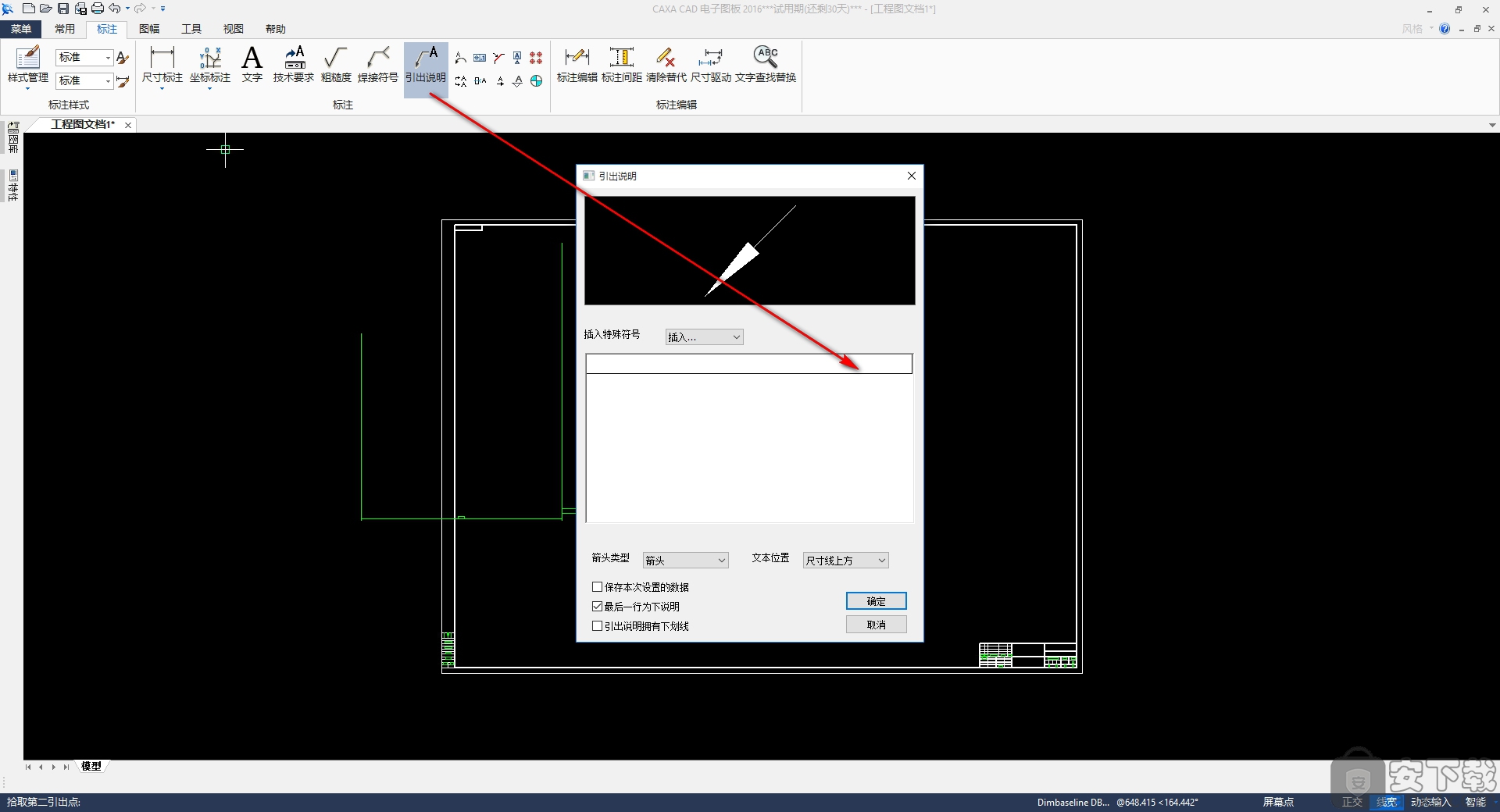

　　7、支持对说明进行引出的操作；

常见问题

　　如果企业中有大量的 DWG 图纸，怎样将原有 DWG 图纸快速转换为 EXB 格式？电子图板有文件批量转换的工具，提供可以选择的双向模式：

　　材料清单对企业很重要，电子图板是怎样实现 BOM 表的输出？通用 CAD 的方式是通过人手动将符合条件的零件从成套的图纸中挑出来，再进行汇总。电子图板可以通过将明细表自动进行分类 BOM（BillOf Material）表的输出，而且可以分别输出成 CAD 和 Office 可以识别的格式。从图库中调出标准件时，可以将零件属性自动填写到明细表中。
