SinoCAM-板材自动套料软件 v9.0 官方版

　　SinoCAM是一款功能强大的板材自动套料软件，软件为用户提供了自动统筹排料、材料预算、余料管理、切割跟踪等多种强大的功能，能够帮助用户有效提升板材利用率，并对项目进行管理与统计，与此同时，其还具备了强大报表功能，项目清单一目了然，您可以轻松进行统筹与规划，极大的提升套料人员的工作效率，另外，软件在操作上十分的简单，用户能够轻松掌握与使用，有需要的用户赶紧下载吧！

软件功能

　　创建与编辑图形

　　软件中包含了许多的绘图命令，使用这些命令可以绘制直线、弧线、多段线、圆、椭圆以及多边形等基本平面图形，同时还可以在绘制的平面图上进行相应的编辑。

　　标注图形尺寸

　　在软件中，标注图形尺寸能更直观地表现图形，使图形表达得更加完美。标注图形尺寸是整个绘图过程中不可或缺的一个步骤，在图形中添加测量的尺寸，使其可以更加完整、更容易的表达图形的含义和作用。软件在其“标注”菜单中给出了一套完整的尺寸标注和编辑命令，使用相应的命令可以在图形的各个方向上为图形创建和编辑尺寸标注，也可以按照一定格式创建符合行业标注的尺寸标注。

　　标注可以显示对象的测量值、对象之间的距离和角度等。在软件中，可以进行水平、垂直、对齐、半径、直径、角度等标注。

　　导出及打印图形

　　在图形设计完成后，需要通过打印机将图形输出到图纸上。在软件中，可以通过图纸空间或布局打印输出设计好的图样。软件不仅可以将所绘制的图形以不同方式通过绘图仪或打印机输出，还可以将不同格式的图形导入软件或将软件图形以其他格式输出。

　　软件全新界面

　　SinoCAM继承了AutoCAD的操作习惯，提供二维图形绘制、自动套料编程于一体的软件系统。

　　导出为CAD格式

　　SinoCAM文件与其他文件格式的转换，可以通过“导出”来导出成DWG、DXF、PDF等文件。其中“导出为Teigha格式”可导出各种AutoCAD版本的DWG、DXF文件。

　　作业区

　　作业区是指在标题栏下方的大片空白区域，是用户使用软件绘制图形、套料的区域，用户要完成一幅设计图形，其主要工作都是在作业区完成。如果图样比较大，需要查看显示的部分时，可以单击窗口右边与下边滚动条上的箭头，或者拖拽滚动条上的滑块来移动图样。同时，用户也可以根据需要关闭其他面板。

软件特色

　　绘图

　　在软件中，用户可以根据需要自定义用户界面，或者保存新的工作空间来创建绘图环境，这样便于显示用户常用的工具栏、菜单及可以固定的窗口等。

　　用户绘制图形是在一定的环境中进行的，如设置相应的系统参数、绘图单位、绘图区域的大小以及图纸的幅面和格式等。设置规范的绘图环境，可以更加全面的发挥计算机绘图的优势，提高绘制辅助图形的效率。

　　设置绘图辅助功能

　　在绘制图形时，用鼠标定位虽然方便快捷，但精度不高，绘制的图形也不够准确，远远不能满足工程制度的要求。为了解决该问题，软件提供了一些绘图辅助工具，用于帮助用户精确绘图。

　　新建平铺视口

　　功能：平铺视口是指把绘图窗口分为多个矩形区域，从而创建多个不同的绘图区域，其中每一个区域都可用来查看图形的不同部分。在软件中，支持同时打开多个视口。

　　操作步骤：打开多个视口，打开好视口后，点击菜单栏中的“图纸”按钮，视口显示模式有标签模式、层叠、平铺、纵向平铺、水平平铺，可任意切换图形显示模式。

　　编辑修改二维图形对象

　　在使用软件绘制图形时，仅仅使用基本的绘图命令并不能快速、有效地绘制出复杂的图形。软件还提供了许多实用而有效的编辑命令，如选择图形对象、编组图形对象以复制图形等，使用这些命令可以轻松地对所绘制的图形进行编辑，从而绘制出复杂的图形。

　　掌握复制对象的方法

　　软件提供了复制图形对象的命令，可以让用户轻松的对图形对象进行不同方式的复制操作。如果只需简单地复制一个，可以使用“复制”命令；如果还有特殊的要求，则可以使用“镜像”、“阵列”和“偏移”等命令来实现复制。

　　提高绘图效率

　　在软件中绘图时，常常要绘制一些重复出现的图形。如果这些图形做成图块保存起来，绘制它们时就可以用插入块的方法实现，即把绘图变成了拼图，从而避免了大量的重复性工作，提高了绘图效率。

　　节省存储空间

　　软件要保存图形是每一个对象的相关信息，如对象的类型、位置、图层、线型及颜色等，需要占据较大的磁盘空间。但如果把相同的图形事先定义成一个块，绘制它们时就可以直接把块插入到图形的各个相应的位置，这样既满足了绘图要求，有可以节省磁盘空间。因为虽然在块的定义中包含了图形的全部对象，但系统只需要一次这样的定义。对块的每次插入，软件仅需要记住这个块对象的有关信息（如块名、插入点坐标及插入比例等）。对于复杂但需要多次绘制的图形，这一优点显得更为明显。

　　便于修改图形

　　一张工程图纸往往需要多次修改。如在建筑设计中，旧的国家标准用虚线表示建筑剖面、新的国家标准则用细实线表示。如果对旧图纸上的每一处按新国家标准修改，既费时又不方便。但如果原来剖面图是通过块的方法绘制的，那么只要简单的对块进行再定义，就可以对图形中的所有剖面进行修改。

安装方法

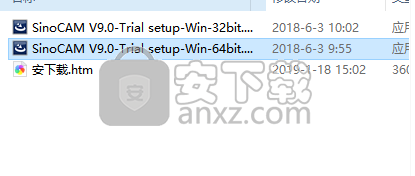

　　1、用户在本站下载并解压软件，其提供了32位与64位版本的安装包，用户根据自己的电脑系统进行选择，例如这里小编的电脑为64位，则双击“SinoCAM V9.0-Trial setup-Win-64bit.exe”进行安装。

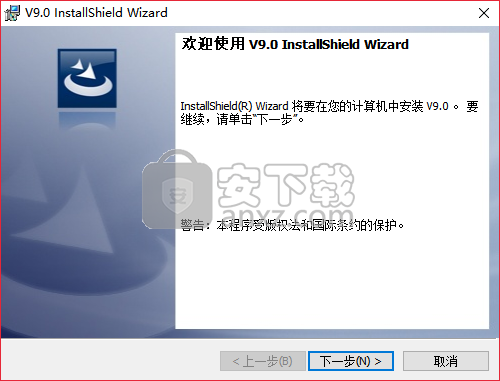

　　2、进入如下SinoCAM安装向导界面，我们直接点击【下一步】按钮。

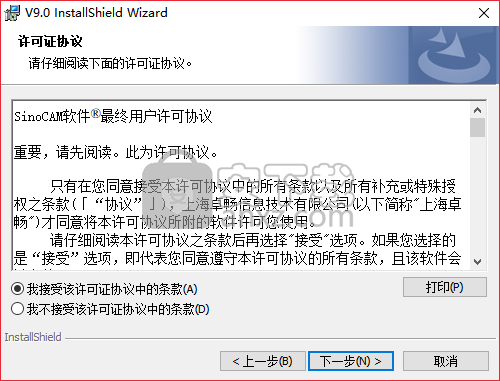

　　3、许可协议，用户仔细阅读最终用户许可协议，阅读后勾选【我接受该许可协议中的条款】，再点击【下一步】。

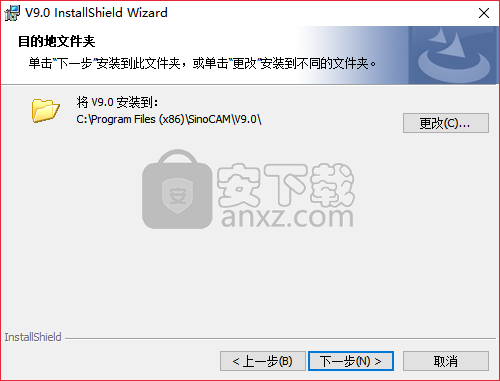

　　4、目的地文件夹，可以选择系统默认的安装位置，也可以点击【更改】按钮进行修改，点击【下一步】。

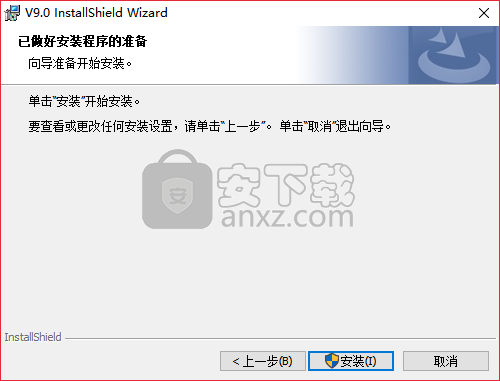

　　5、呼出已做好安装程序的准备的窗口，我们点击【安装】按钮。

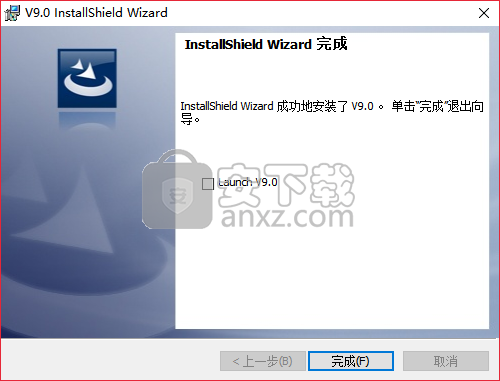

　　6、当弹出如下的installshield wizard完成的提示，我们点击【完成】按钮即可结束安装。

使用方法

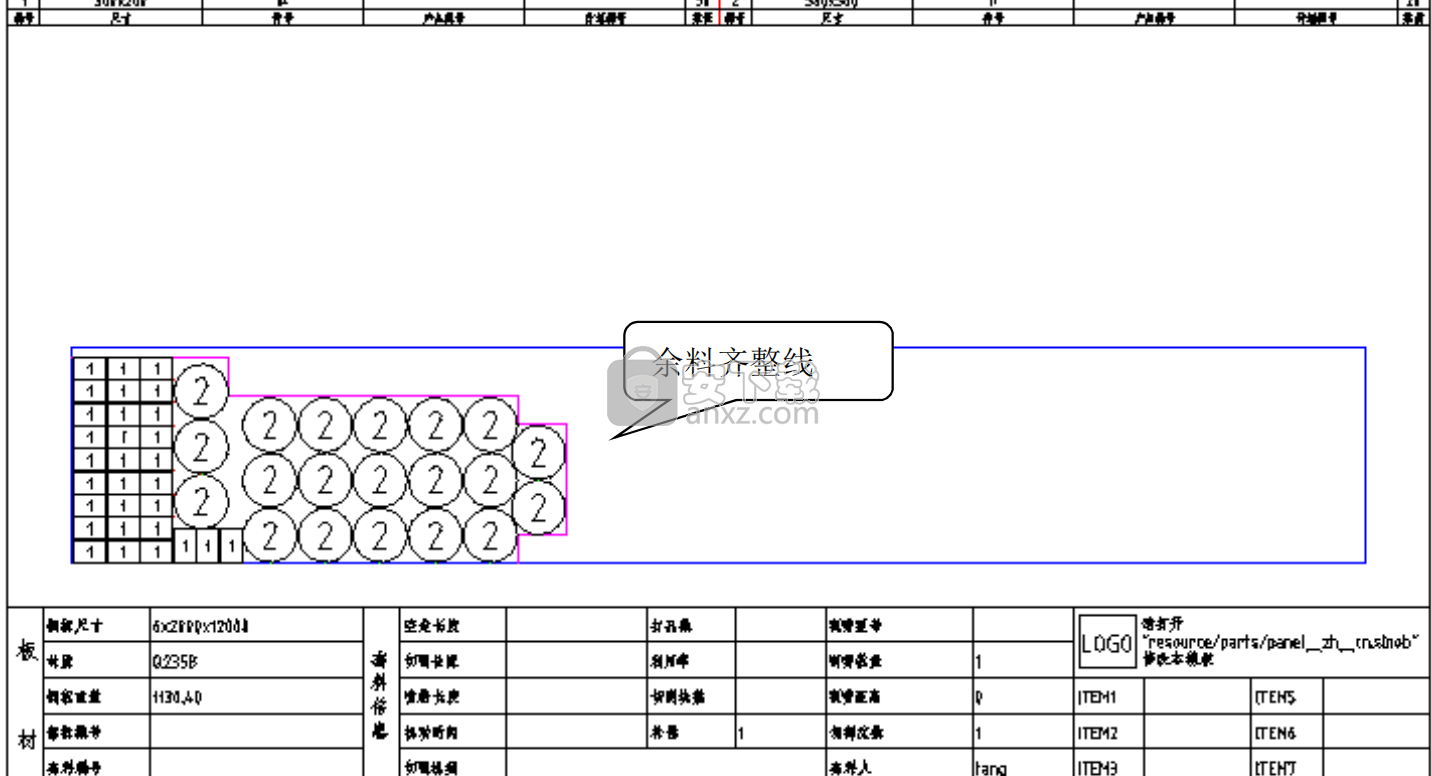

　　1、预算，根据用户设置的板材规格范围，对要切割的零件进行计算，并出具各种规格的排版图。可供采购部门进行定尺采购参考。基本版中不具有该功能。操作步骤：执行“排版”菜单中的“排版结果汇总-生成排版预算”。

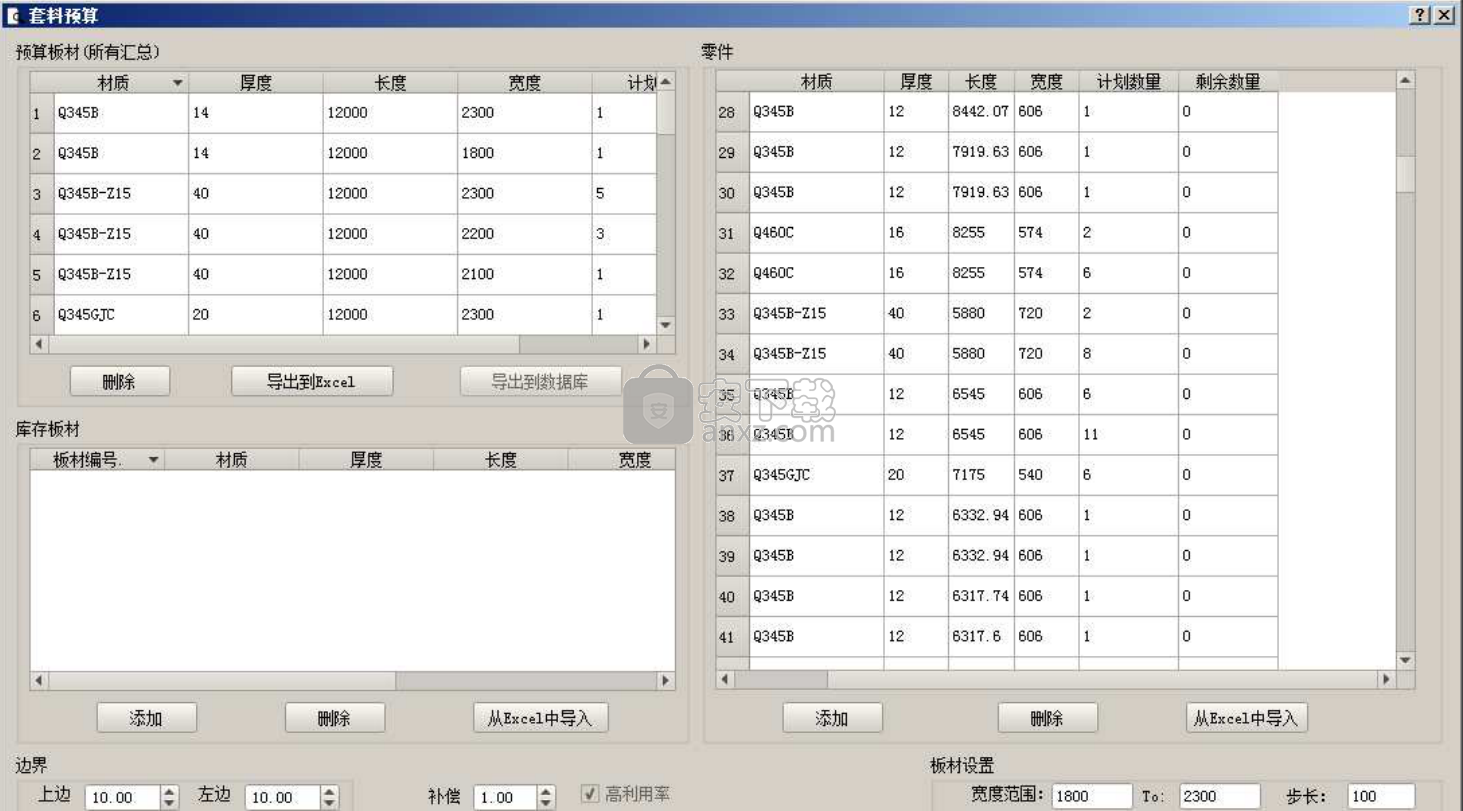

　　需先设置板材宽度范围、长度范围，增量值、板材留边、零件间距、补偿等值。设置完成后，就可“添加”零件进行“预算”，程序在进行预算计算时，“显示”按钮处于灰色禁止点击状态，计算结束后，右侧零件列表项中已经排完的零件的“剩余数量”为0，左侧“预算板材（所有汇总）”列表项中，列示了所需的各种规格板材尺寸及数量，并且“显示”按钮可用，如下图
