CSI Bridge 2015(桥梁结构建模分析软件)

　　CSi Bridge 2015是一款功能齐全且实用的桥梁结构建模分析软件，它也是一个易于使用的集成软件程序，主要用于桥梁结构的建模、分析和设计，所有这些关键任务的轻松实现使得该软件成为业界最通用、最高效的桥梁设计包，使用该软件可以对从简单到复杂的各类桥梁进行结构设计以及地震分析，还可以对桥梁进行评估，评估其是否达到抗震、耐磨损以及其他的标准；CSi Bridge 2015能够生成三种分析模型，即主梁模型、壳模型以及实体模型，如果桥梁的定义参数发生改变，该软件会自动更新到对应的分析模型，同时该软件为英文操作软件，需要使用者具备基础的英语知识，如果你有这方面的需求，欢迎下载本软件进体验。

软件功能

　　快速桥模板形式可以快速建模混凝土箱梁，混凝土三通梁，混凝土平板，钢梁，预制混凝土I和U梁桥

　　当此方法用于启动模型时，应使用各个选项卡上的命令来查看程序生成的组件

　　并根据需要定制模型以满足特定需求

　　此外，Home Bridge Wizard命令和Bridge Modeler Wizard表单可用于查看程序自动生成的各种组件和其他项目

　　以实现所选模板，包括布局线，车道，甲板部分，基台， 弯曲，负载模式等

　　创建布局线

　　布局线是用于定义桥和车道的水平和垂直对齐的参考线

　　布局线使用距离站，水平对齐轴承和垂直对齐等级定义

　　布局线可以是水平和垂直的直线，弯曲或弯曲的。 如有必要，水平曲线是圆形的，带有螺旋形

　　垂直曲线是抛物线的

　　在桥上定义车道

　　在分析桥梁模型以确定车辆活荷载之前，必须定义车道

　　车道用于定义桥梁实时类型的载荷模式，用于静态和动态多步载荷情况

　　可以参考布局线或现有框架对象来定义车道

　　通常，在使用桥接建模器时，应从布局线定义通道

　　必要时，可以根据宽度定义车道

　　定义属性

　　初始化模型时，CSiBridge提供默认属性，包括材料属性，框架截面属性，链接属性和钢筋尺寸

　　查看或添加这些定义以及电缆和肌腱定义

　　添加按钮

　　在位于钢筋区域顶部的条形码，条形区域和条形直径编辑框中键入条形ID，面积和直径

　　务必以当前单位输入面积和直径

　　语言设置功能，使用Orb Language命令将语言设置为英语或中文

　　使用表单上的选项指定新网格线与当前坐标系中的X，Y或Z轴平行

　　将在每个选定点添加新的网格线

软件特色

　　通过直接在编辑框中键入或选中或取消选中复选框，使用Beam表单指定以下项目

　　使用“自定义网格间距”和“定位原点”复选框和“编辑网格”按钮

　　选中此复选框并单击“编辑网格”按钮后，将显示“定义网格系统数据”表单

　　使用表单指定网格间距并根据需要定位原点

　　使用“分段桥模板”表单可以通过指定桥跨和桥面板类型来快速开始默认桥模型

　　“加载模式”下拉列表和“添加/修改”按钮

　　使用此下拉列表选择可用于分配预应力肌腱负载的负载模式，或按下按钮以修改或添加新的负载模式

　　梁，列，电缆和区域下拉列表，CSiBridge将为这些下拉列表中的梁，柱，电缆和区域建议截面属性

　　截面属性将适用于梁，柱和电缆的所有长度以及所有区域

　　使用“快速桥模板”表单可以通过指定桥跨和桥面板类型来快速开始默认桥模型

　　跨度长度编辑框，通过指定每个跨度的长度来指定桥中的跨距数

　　如果指定了多个跨度，请使用分号分隔长度

　　根据需要，使用下拉列表更改此表单上的单位

　　Bridge Deck Section Type下拉列表，使用此下拉列表选择卡座部分类型

　　“选择桥面板类型表单”主题中列出了各种截面类型

　　使用“从具有单位的默认值初始化模型”下拉列表或“从现有模型初始化”选项将“单位”设置为“度量”或“英语”

安装即

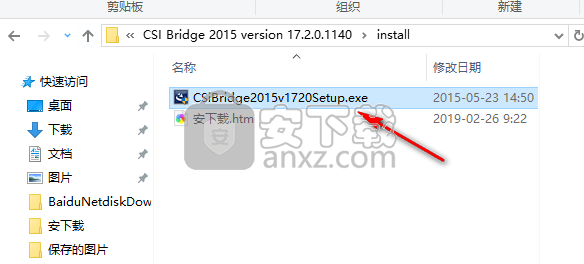

　　1、下载该软件的安装包，将其进行解压操作，打开压缩包，点击其中的“CSiBridge2015v1720Setup.exe”文件开始安装软件

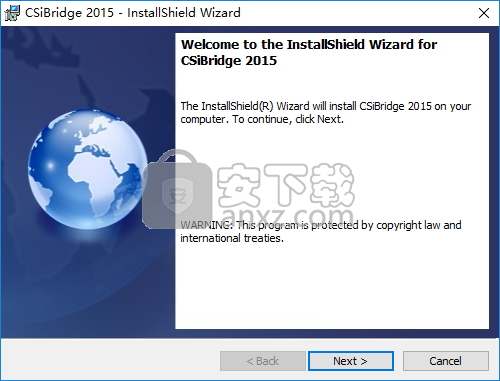

　　2、在如图所示的软件安装向导窗口中，直接点击“Next”按钮，进入到下一步即可

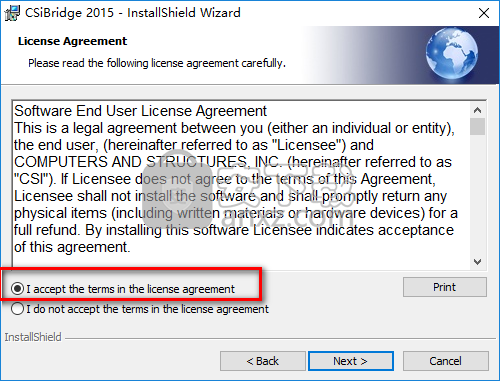

　　3、如图所示的窗口为用户许可协议签署窗口，阅读并同意该协议内容，点击“Next”按钮即可

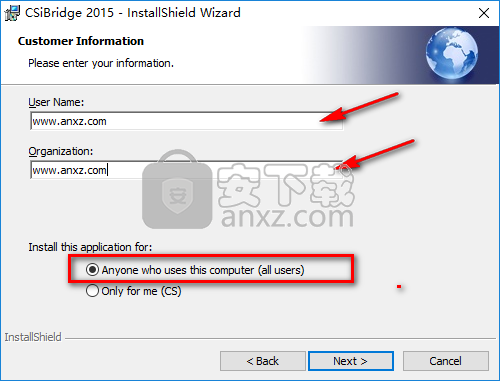

　　4、在如图所示的用户信息输入窗口中，输入正确的用户信息，再点击“Next”按钮即可

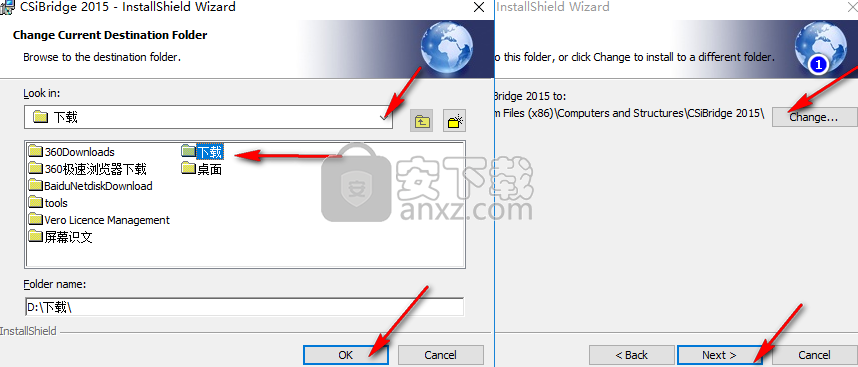

　　5、如图所示的窗口为软件的存储路径设置窗口，根据用户计算机的存储情况而设置，点击“Next”即可

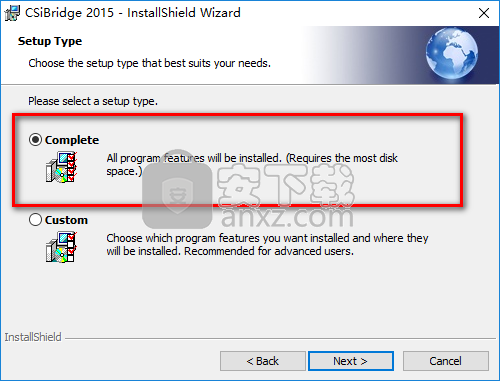

　　6、在如图所示的安装类型选择窗口中，使用系统默认选择，点击“Next”按钮即可

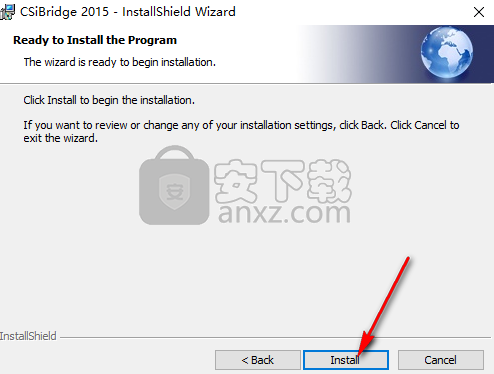

　　7、在如图所示的准备安装窗口中，直接点击“Install”按钮进行软件的安装

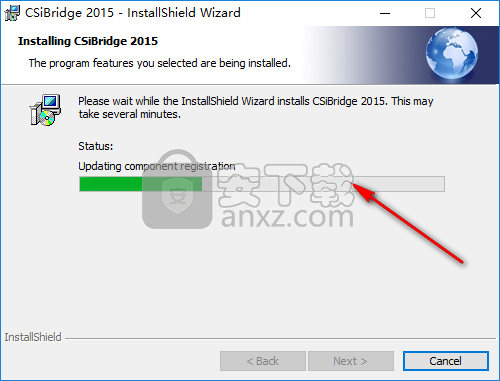

　　8、如图所示的窗口为软件的加载窗口，请勿进行其他的窗口，静待其加载完毕即可

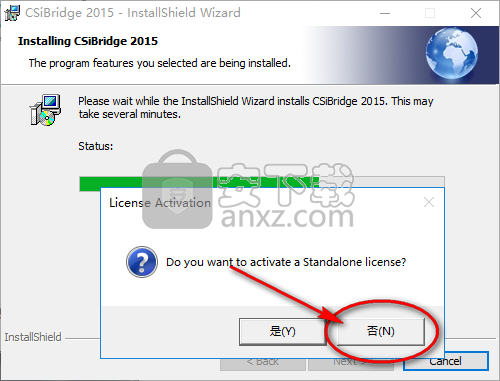

　　9、在如图所示的安装提示窗口中，直接点击“否”按钮即可

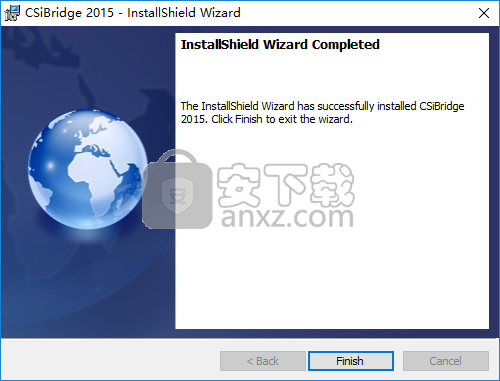

　　10、当软件的安装操作进行到如图所示的窗口中时，直接点击“Finish”按钮退出安装程序即可

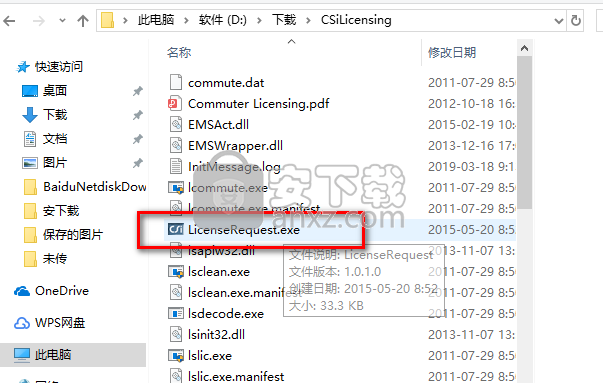

　　11、打开软件的安装目录，运行其中的“LicenseRequest.exe”

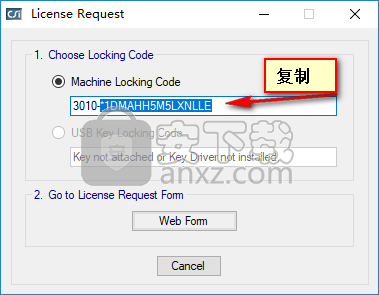

　　12、在如图所示的窗口中复制“3010-”后面的机器码即可

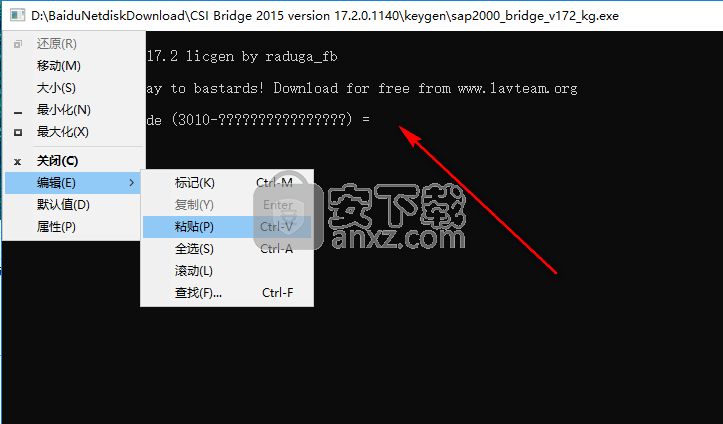

　　13、打开安装包“keygen”目录下的注册工具(可能存在报毒现象)，将机器码输入或者复制入内(右键点击窗口可以粘帖)，然后回车，自动生成许可文件“lservrc”

　　14、将生成的许可文件“lservrc”复制到软件安装目录下即可

使用说明

　　1、从“新建模型”表单的“单位”下拉列表或状态栏右侧的下拉列表中选择要使用的单位

　　建议选择单元，以便在整个模型生成，分析和设计过程中使用它们

　　但是，可以使用状态栏上的“单位”下拉列表随时更改单位

　　2、初始化模型

　　初始化模型确定要使用的单位以及所有属性，组件，加载定义，设计设置和其他已定义项的默认定义

　　桥对象和其他物理对象（线，区域，链接等）以及对这些对象的赋值不包括在初始化过程中

　　首先单击Orb> New命令以访问New Model表单

　　可以从默认值（“从带有单位的默认值初始化模型”选项）或从先前定义的模型（“从以前的文件初始化模型”选项

　　初始化模型

　　当常见默认值用于多个模型时，使用先前定义的模型很有效，例如特定项目或客户端可能的情况

　　将当前单位设置为模型中最常使用的单位

　　3、选择一个开始选项

　　可以从空白屏幕，模板或从各种格式导入初始几何体（Access数据库，Excel电子表格，文本文件，CIS / 2，AutoCAD，IFC，IGES，NASTRAN，STAAD GTSTRUDL， StruCAD 3D）

　　4、使用“空白”按钮时，应使用各个选项卡上的命令（如以下步骤中所述）生成模型，或者可以使用“主页>桥接向导”命令显示“桥接建模器向导”，通过模型创建和分析过程的明智指南（有关该过程的更多信息，请参阅Bridge Wizard主题）。在另一个程序中导入初始几何时使用此按钮（参见上面的列表）。

　　5、使用模板或导入初始几何体时，可以使用各个选项卡上的命令或使用“桥接向导”修改生成的模型

　　然而，一些模板是为特定目的而开发的（例如，Caltrans BAG，悬索桥）

　　Bridge Wizard不能用于修改那些“特定目的”模板模型

　　6、单击布局>布局线>新建命令以显示“桥布局线数据”表单

　　如有必要，使用“快速启动”按钮访问“水平布局线数据” - “快速启动”或“垂直布局线数据 - 快速启动”窗体

　　然后选择一个模板以快速调整布局线的水平或垂直对齐方式

　　在该表单上进行选择，返回上一个表单

　　如有必要，单击“定义水平布局数据”和“定义垂直布局数据”按钮以访问“桥布局线 - 水平布局数据”表单和“桥布局线 - 垂直布局数据”表单; 使用这些表格对对齐进行任何必要的额外调整

　　参数变化可用于调整平台部分相对于布局线的对齐，而不是调整布局线本身

　　7、单击“组件”>“类型”>“框架属性”>“新建”命令以显示“添加框架截面属性”窗体 - 使用此窗体选择框架截面属性类型

　　将显示另一个表格，可用于指定在桥梁模型中使用的框架截面属性，包括弯曲属性定义中的顶梁和柱

　　某些桥面截面属性定义中的梁截面，某些基台属性定义中的连续梁截面，以及某些膜片属性定义中的框架部分

　　8、单击组件>类型>电缆属性>新建命令以显示电缆截面数据表单 - 使用此表单定义电缆截面数据，包括材料属性和电缆直径或电缆面积

　　程序根据电缆直径或面积计算扭转常数，转动惯量和剪切面积

　　还可以指定刚度修改因子（横截面[轴向]面积;质量，重量）

　　如果将电缆添加到模型中，则电缆属性定义是可用的高级功能

　　9、单击“组件”>“类型”>“肌腱属性”>“新建”命令以显示“肌腱截面数据”表单，肌腱可以建模为载荷或元素

　　肌腱定义包括肌腱直径或面积的材料特性和规格

　　程序根据肌腱直径或面积计算扭转常数，转动惯量和剪切面积

　　Tendon属性定义在预应力肌腱定义中用作本主题后面描述的Bridge Object定义的一部分

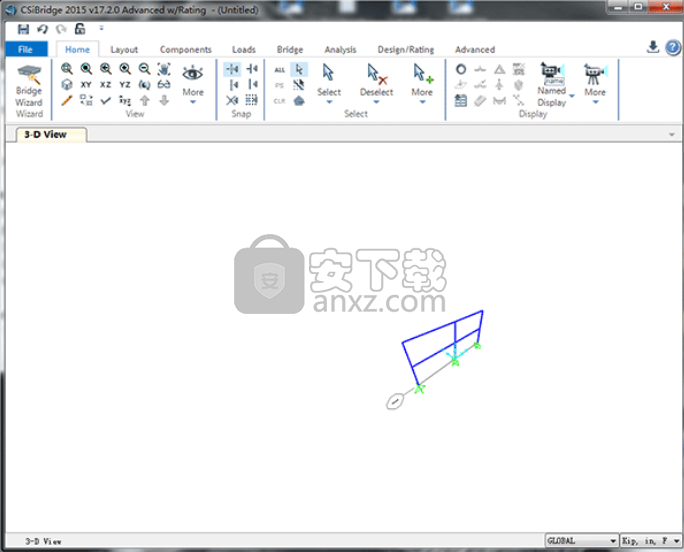

　　10、单击文件>新建命令并选择空白按钮将显示空白的CSiBridge主屏幕

　　使用此选项“使用选项卡上的命令或桥接向导”从头开始“从头开始模型”以逐步完成建模过程

　　此模板还可以与文件>导入命令选项（Access，Excel，Text，CIS / 2，AutoCAD，IFC，IGES，NASTRAN，STAAD GTSTRUDL，StruCAD 3D）一起使用

　　11、网格线复选框

　　选中此复选框后，单击“确定”按钮时，模型将显示网格线

　　取消选中此复选框可关闭网格线

　　主页>视图>更多>显示网格命令也可用于在模型启动后打开或关闭网格线

新功能说明

      节段式桥梁模板和向导快速定义的跨度和阶层，以及肌腱布局

　　新的坚实的混凝土梁断面

　　棱柱变异的混凝土U箱梁节段

　　截面设计器现在允许预应力来为任何具体的部分定义

　　标准的车辆现在定义 XML 库，允许用户创建自己的自定
