Tekla Structures

　　Tekla Structures 是一款专为任何结构精确创建易于施工的模型而设的 BIM 软件，该软件为用户的建筑信息模型设立了新基准，使用该软件进行模型设计，可以实现准确细致、极易施工的3D模型建模以及管理操作；该软件还为用户提供了许多使用的模型绘制工具，可以帮助用户又快又进行精准的绘制各种3D模型，该软件的使用范围比较广泛，如混泥土工程、摩天大楼、商城规划以及桥梁等领域，该软件可以为用户节省更多的资源，帮助用户提高工作效率，为用户增加可观的利润，如果你有这方面的需求或者对3D模型设计有兴趣，欢迎来下载本软件进行体验。

软件功能

　　侧窗格功能：

　　默认情况下，Tekla Structures现在一次只打开一个侧窗格窗口

　　右键单击侧窗格按钮时，可以选择是使用“ 单个”窗格还是“ 堆叠窗格”选项

　　单窗格：Tekla Structures打开一个新的侧窗格窗口并关闭所有其他打开的侧窗格窗口

　　堆叠窗格：Tekla Structures打开一个新的侧窗格窗口，并将其他打开的侧窗格窗口堆叠在一起

　　或者，您可以单击Ctrl +侧窗格按钮以打开堆叠在彼此顶部的侧窗格窗口。

　　请注意，“ 单个”窗格或“ 堆积”窗格选项不会影响浮动窗格

　　使用“ 单个”窗格选项时，可以打开一个或多个浮动窗格。

　　文档管理器功能：

　　允许用户调整大小以使搜索字符串和其他属性更容易可见

　　从对话框关闭然后重新打开时，将保存并从模型中保存的数据中恢复类别对话框宽度

　　还以手动类别组织您的文档。

　　打印图纸功能：

　　您可以将图纸打印为PDF文件，将它们保存为打印文件（.plt）以便使用打印机/绘图仪打印

　　或者在选定的打印机上打印

　　您还可以更改不同颜色的线条粗细。Tekla Structures在“ 打印图纸”对话框中提供图纸的实时预览。

　　创建3D模型功能：

　　使用Tekla Structures，您可以创建所有结构和材料的信息丰富的3D模型

　　该模型包含制造和构造结构所需的所有信息，如零件几何形状和尺寸、轮廓、材料等

软件特色

　　可扩展图标

　　所有命令（例如在功能区和文件菜单中）现在都具有可缩放的矢量图标

　　矢量图标可以大幅缩放到任何尺寸而不会降低质量

　　功能区字体大小

　　您现在可以调整功能区字体大小

　　使用“ 文件” > “设置” >“ 用户界面”中的“ 字体大小（功能区）”滑块调整功能区字体大小

　　可以将功能区字体大小设置在9p和14p之间

　　默认字体大小为11p。关闭并启动Tekla Structures时会记住该设置

　　使用 Tekla 软件可以为最复杂的项目建模

　　将建模和结构分析及文件记录整合起来

　　与项目各方自由分享易于施工的设计信息

　　受益于提供服务的新商机，占据竞争优势

　　将所有材料加入模型中

　　为企业提升流程生产力

　　专注于结构工程，而非文档

　　协调建模，从模型生成正确的图纸

　　设计选项灵活性

　　运用 Tekla，您可以专注于结构工程

　　借助该软件，您可以探索设计变更、开发和研究替代设计方案，并向客户展示这些额外功能

　　您可以快速分析设计选项和工料估算报告，作出更合理的决策

　　协调和显示模型、图纸和报告

　　工程师和绘图员同步协作

　　高效变更管理让项目信息保持最新

　　协调所有分析和设计的计算电子表格

安装与

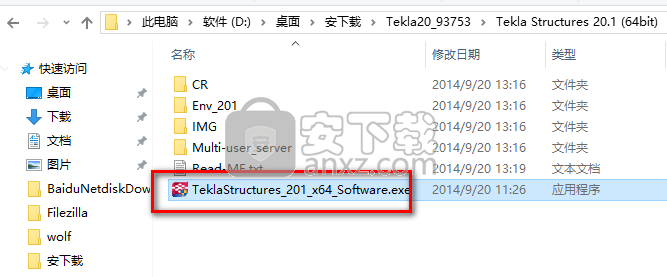

　　1、下载该软件的安装包，将其进行解压操作，打开压缩包，点击其中的“TeklaStructures_201_x64_Software.exe”文件进让软件安装操作

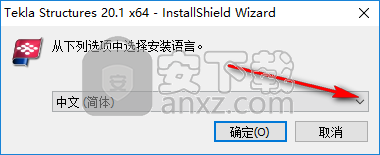

　　2、在软件安装语言的选择窗口中，小编选择使用“中文（简体）”

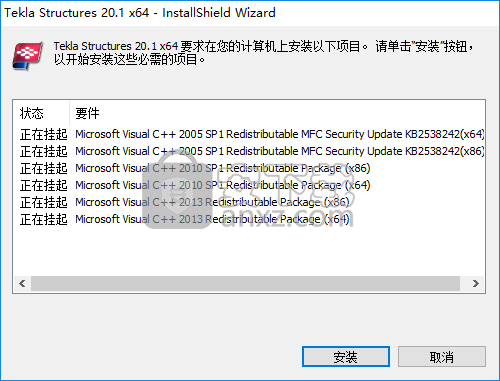

　　3、如图所示为要件安装提示窗口，确定安装该软件就点击“安装”按钮即可

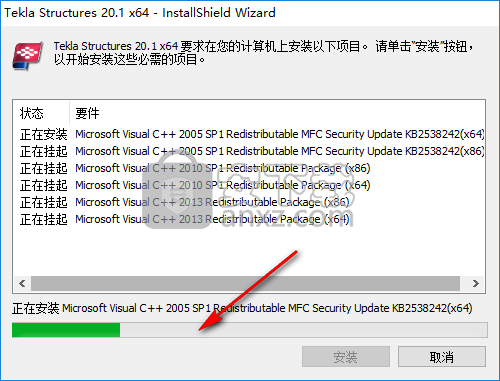

　　4、如图所示为要件的安装加载窗口，静待其加载完毕即可

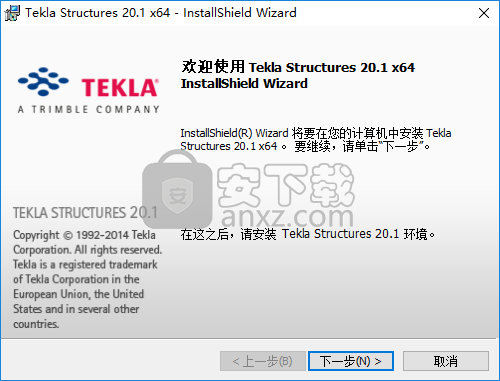

　　5、在如图所示的软件安装向导窗口中，直接点击“下一步”按钮即可

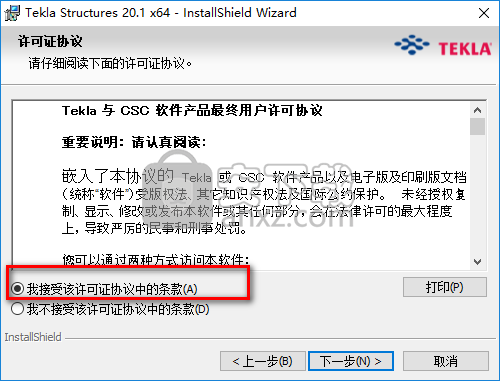

　　6、如图所示为软件安装的银行许可协议窗口，，阅读并同意，再点击“下一步”按钮

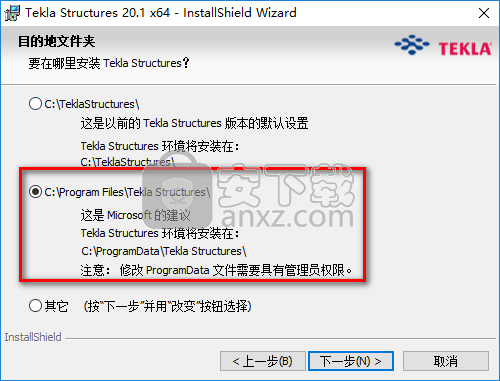

　　7、如图所示为软件的存储路径提窗口，系统默认设置，点击“下一步”按钮即可

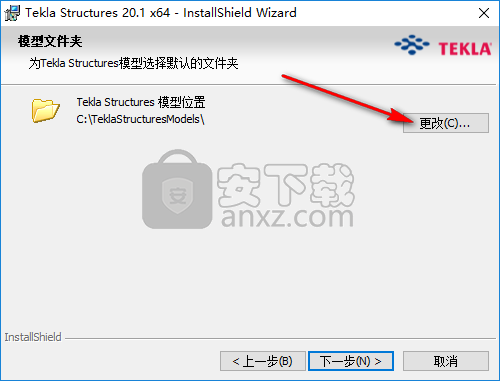

　　8、在如图所示的模型文件下载安装窗口中，建议使用系统默认选择

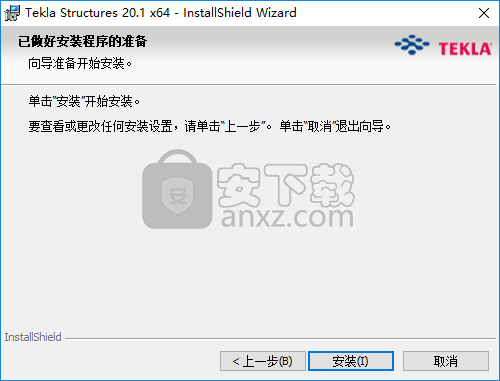

　　9、在如图所示的软件安装程序准备窗口中，直接点击“安装”按钮开始安装

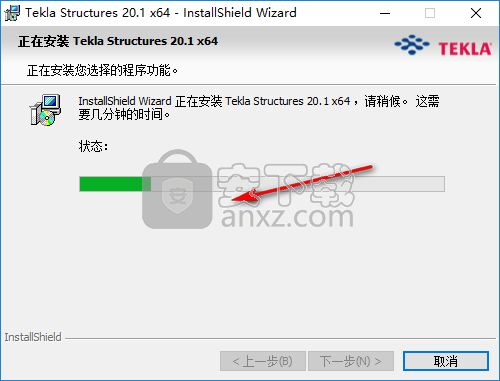

　　10、在如图所示的软件程序加载安装窗口中，请勿进行其他的初衷，以免造成安装失败

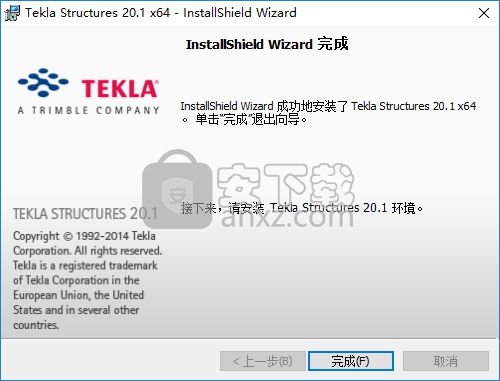

　　11、当软件的安装操作进行到如图所示的窗口中时，点击“完成”按钮退安装的安装操作程序

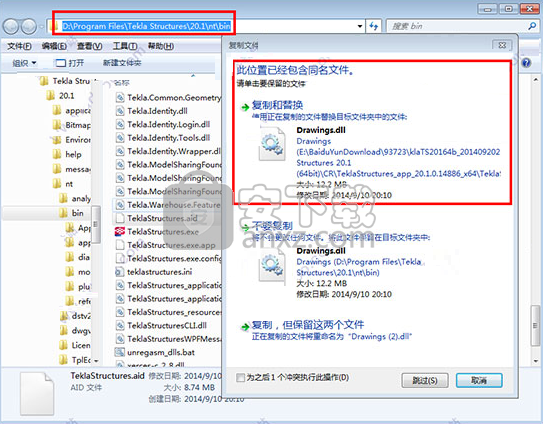

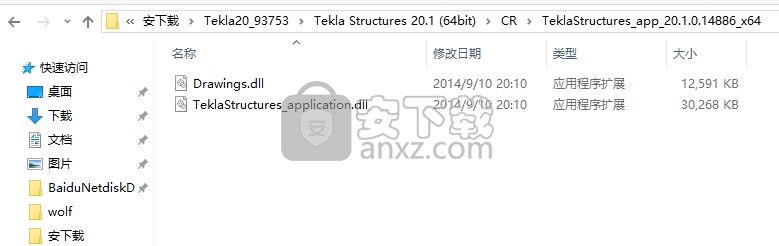

　　12、将“CR”目录下的文件复制到Tekla20安装目录下覆盖源文件，默认安装目录为C:\Program Files\Tekla Structures\20.1\nt\bin，完成即可使用该软件了

使用说明

　　拖动尺寸点

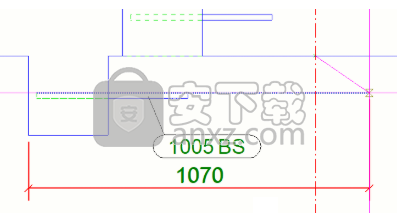

　　现在可以通过从维度点控制柄拖动尺寸点来修改图纸中的直线（线性）尺寸

　　在单维度线中拖动：如果您尝试将维度点拖动到位于现有维度点后面的新位置

　　则将从旧位置删除所选维度点，并在新的首选位置重新创建

　　如果您尝试将点拖动到现有点已经位于的相同坐标位置，则拖动的尺寸点将自动回退到初始位置

　　在尺寸集中拖动：如果您尝试将尺寸点拖动到相邻尺寸线的两个点之间的区域中

　　该区域，所选维度点将从旧位置删除，并在新的首选位置重新创建

　　如果您尝试将点拖动到现有点已经位于的相同坐标位置

　　则拖动的尺寸点将从旧位置删除，并在放到新位置后与现有位置组合

　　在运行尺寸中拖动具有零坐标的尺寸点

　　可以在不运行“ 设置尺寸起点”命令的情况下更改起始尺寸点的坐标

　　显示维度关联性

　　在Tekla Structures中创建的尺寸标注点与添加了尺寸点的对象相关联

　　这允许在建模期间更改对象时自动更新尺寸

　　有时由于在直角正交尺寸点位置可能不清楚投影

　　维度点可能未与所需对象关联，因为在同一点位置中存在各种其他对象

　　在绘图更新或克隆中，这可能会导致不需要的尺寸标注值或关联性

　　为了避免错误的关联性，或者只是简单地使关联性选择不同，现在有一个的新功能

　　允许您检查和更改所有类型的图纸中的尺寸关联性规则。此功能仅适用于直尺寸

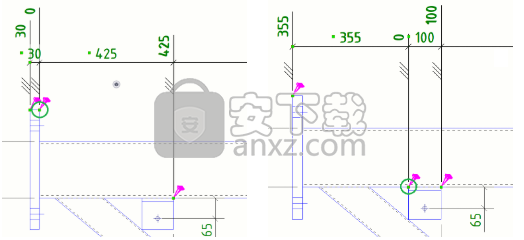

　　要更改尺寸点关联性规则，请选择所需的尺寸或尺寸集，接下来，单击尺寸点关联性锚点

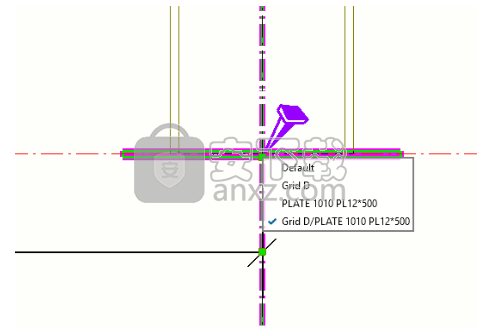

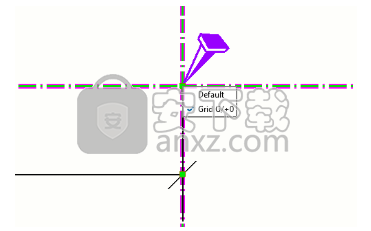

　　这将显示维度关联性规则列表，该列表显示可以关联维度点的对象

　　该默认关联规则是通过自动选择Tekla的结构

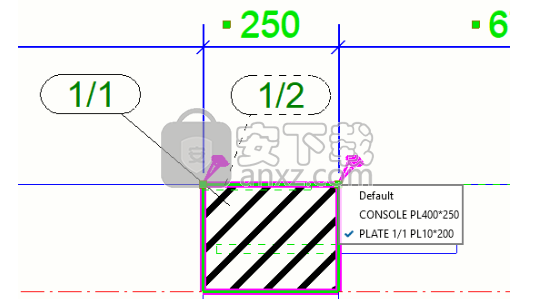

　　单击列表中的规则以选择它并将维度点关联到新对象

　　单击规则时，相应的对象将在图形中突出显示

　　相应的网格线条也突出显示。单击绘图背景以关闭规则列表

　　您可以通过按住同时打开几个维度关联规则列表按Ctrl或Shift键并单击标注点的关联锚

　　或按住Alt键并使用区域选择

　　要打开与所选维度集相关的所有关联性规则

　　请单击维度集，然后从上下文菜单中选择“ 显示维度关联性规则 ”

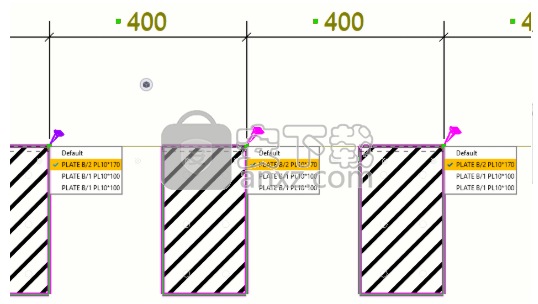

　　当鼠标光标悬停在规则列表上时，您可以通过滚动鼠标滚轮来更改关联性规则

　　要在所有打开的规则列表中选择与相同对象类型相关的关联性规则，请双击所需的规则

　　所有打开的规则列表中将以黄色突出显示所选规则

　　可以使用高级选项控制规则列表中显示的最大规则数 XS_INTELLIGENCE_MAX_RULE_COUNT

　　如果规则列表中缺少所需的关联性选项，请通过更改，增加所显示规则的数量XS_INTELLIGENCE_MAX_RULE_COUNT 值

　　以下构建对象的规则列表中显示以下属性：

　　钢件：“NAME”，“PART_POS”，“PROFILE”

　　具体对象：“NAME”，“PROFILE”

　　多边形切割：“NAME”，“PROFILE”

　　加固：“NAME”，“REBAR_POS”

　　螺栓：“NAME”

　　网格：网格“名称”

　　网格线交点，构建对象side：Grid“NAME”或构建对象的标签

　　网格线的交点：网格“NAME”/“NAME”

　　浇筑单元：浇筑对象“POUR_TYPE”，＃“POUR_NUMBER”

　　如果选择“ 默认”选项，则尺寸点将根据对象的新位置自动选择尺寸更新期间要遵循的对象

　　请注意，规则列表中可能没有与Default选项的行为相对应的任何规则

　　选择“ 默认”选项之外的其他选项可以控制在维度更新期间将遵循的对象

　　使用克隆和克隆选定的命令显示维度关联性：

　　通过更改选定维度点中的关联性规则，您可以在图纸中克隆尺寸时获得更准确的结果

　　如果所选规则对应于克隆图形中的类似对象或GA图纸中的目标选择规则列表中选择的关联选项将保留在克隆维度

　　对象不被认为是相似的，如果他们已经通过使用不同的命令，诸如钢梁，钢模拟板，加固或螺栓

　　当克隆图形中或GA图形中的目标选择中缺少适当的对象时，尺寸点将与位于相同坐标点的对象相关联

　　在这种情况下，相关点中的关联性规则将返回到“默认”选项

　　请注意，由于重新编号而自动克隆图形时，将从头重新计算关联性规则，并且用户设置的任何首选规则都将丢失

主要优点

　　可靠地减少错误和协调设计

　　将建模和设计及分析整合起来

　　根据模型轻松生成施工文档

　　轻松适应设计修改

　　向承包商交付精确的结构模型

新功能以及改进

　　Tekla Structures安装中的更改，许可更新

　　更新以启动屏幕，侧窗格，快速启动和项目属性

　　零件标签，剪裁平面和窗口选项的更新

　　在模型和图纸中查找和选择对象的新方法：按标识符选择

　　属性窗格中的径向网格和网格属性

　　弯板新型板：独立弯板

　　新的弯曲建筑物和其他改进

　　建模和细节改进

　　四舍五入，逐步变细，起动和其他螺纹钢设置改进

　　克隆在图纸中选择

　　绘制内容管理器，标记和注释的改进

　　布局编辑改进

　　尺寸改进

　　其他绘图改进

　　模板编辑器3.8的改进

　　印刷改进

　　图纸的版本控制

　　Tekla模型共享的改进

　　DWG出口改进

　　其他互操作性改进

　　用于混凝土制造的工具的更新

　　Tekla BIMsight和Web Viewer被Trimble Connect for Desktop取代

　　组件的改进

　　高级选项的更改

　　模板属性的更改
