　　浩辰cad水利水电zdm是一款专为浩辰cad平台而打造的水利水电辅助设计软件，其提供了钢筋图、地形图处理、三维实体开挖、管道设计、水利水电工程计算等多种丰富的工具，能够协助用户更好的对水利水电工程进行辅助设计，从而极大的提升工作效率，软件与浩辰CAD实现了无缝的衔接，用户可以直接在CAD的工具栏中直接运用，非常的便捷，是进行水利水电设计的好帮手，有需要的用户赶紧下载吧！

软件功能

　　隧洞断面锚杆布置

　　命令：dmmg

　　功能: 可以在隧洞的断面放射状布置锚杆，隧洞可为圆形、封闭多段线、城门洞型。

　　展开平面锚杆布置

　　命令：pmmg

　　功能: 可在展开的矩形平面布置锚杆。锚杆可采用梅花桩布置。

　　绘钢筋组合命令

　　命令：hgj

　　功能：将一组绘钢筋的命令做成组合选项便于用户使用。

　　绘钢筋弯钩、接头组合命令

　　命令：gjwg

　　功能：可以对钢筋加弯钩、接头，可删除弯钩、镜像弯钩。

　　钢筋标注

　　钢筋标注钢筋等级符号可采用字符表示也可以采用块表示，采用字符的字型文件为simp1.shx，字符%%C %%132 %%133，分别为一级、二级、三级钢筋，字型文件 txt.shx Tssdeng.shx 字符%%130 %%131 %%132，分别为一级、二级、三级钢筋。字型文件 Geditxt.shx字符%%131 %%132 %%133，分别为一级、二级、三级钢筋。mw.shx 字型：%%140 %%141 %%142分别为一级、二级、三级钢筋。采用 windows 仿宋 GB_2312 或宋体字体，钢筋等级符号本软件是采用块制作，因此该字型宽度应设为 0.7，修改钢筋规格应采用本软件提供的工具。钢标注可采用 mm 或 cm 为单位，存储在 users1 系统变量中，默认值为“mm”。可在程序使用中更改。钢筋根数可以用 8X2 算式表示（乘号用 X 或 x 表示）

　　修改钢筋标注

　　命令: gjgj

　　功能: 选取钢筋标注文字，会提出对话框，用户可以修改钢筋规格，根数、单根长。选项 b

　　可以调入钢筋规格文字。

软件特色

　　拷贝钢筋图

　　命令: cgj

　　功能:使用该命令拷贝钢筋标注后的钢筋图，可保持钢筋编号与钢筋规格的关联。

　　纠正钢筋等级符号乱码

　　命令: gjfh

　　功能: 纠正 acad2010 及以上的版本由于采用不同的编码， 在低版本 cad 的图打开出现钢筋等级符号乱码。

　　重建图中钢筋关联

　　命令: chgl

　　功能：自动检查、纠正、重建钢筋编号与钢筋规格的关联，如采用本软件进行钢筋标注，则关联自动生成，若采用拷贝或未采用本软件进行标注，则必须进行关联检查，程序自动查找圆内文字，若有关联则文字处有红线与钢筋规格相连，可点取需要关联的钢筋规格纠正关联或重建立关联。钢筋规格必须是一个字串。钢筋规格Ⅰ级Ⅱ级钢筋符号本软件采用 simp1.shx字型书写，分别为%%C 和%%132。钢筋编号必须是圆内书写的文字。

　　生成钢筋材料表附表

　　命令: gjtj1

　　功能：选择钢筋表可在钢筋表周围生成钢筋材料附表。

　　生成管线直管、弯管表

　　命令:pipeb

　　功能：给定管径、弯曲半径，选择三维坐标及空间圆心角的线路几何特征表，会自动生成直管、弯管表。该功能只适用与没有圆弧段的线路上，如供水管线由于圆弧段很小平面图不绘制圆弧段。可以由用户选择是否输出数据到文本文件，输出数据后可在 excel 打开编辑。

　　如果管路由不同管径组成，在生成线路特征表前，要在变径处用 alpl 给多段线加点，再用 bzzh 标注桩号，用 p_bg 给线路设高程，再用 zhzb 生成特征表。选择表格文字时对管径不同的编号要分别选择，选编号行要重复编号如选 1-3K，3K-6，可生成多个不同管径的表。

　　标注桩号组合命令

　　命令:bzh

　　功能:将标注桩号命令组合到一起便于使用。

　　桩号线上标注管线标高

　　命令: bzbg

　　功能:在桩号线上标注管线标高，在使用该程序前必须使用批 p_bg 命令设置管线高程。

　　将纵断面地面线与桩号线交点在横断面用设计中心点来标识

　　命令: zdmhdm

　　功能: 对于于只测了纵、横断面未测平面，本程序可以将纵断面地面线与桩号线的交点在横断面图上用设计中心点标识出来，便于做开挖计算。

　　使用说明：纵断面的桩号必须与横断面桩号一致，有可能在横断面上有多个中心点，用要自己辨别，删除多余的。

安装方法

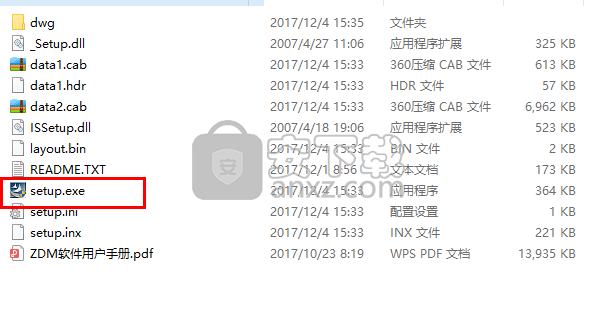

　　1、在本站下载斌并解压软件，双击安装程序“setup.exe”即可开始进行安装浩辰cad水利水电zdm。

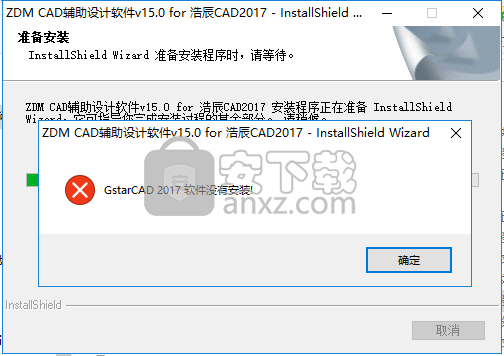

　　2、软件需要安装GstarCAD2017软件（浩辰CAD2017）的支持，否则会弹出如下的提示。

　　3、若已经正常安装浩辰CAD2017，则会正常进入安装向导界面，我们按照向导提示一直点击下一步直至安装完毕即可。

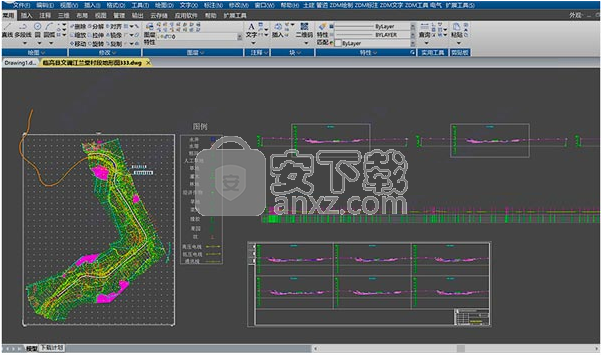

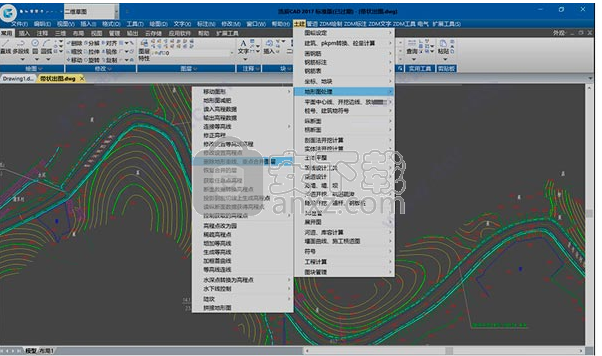

　　4、随即，用户即可在浩辰CAD2017下使用浩辰cad水利水电zdm，如下图所示。

使用方法

　　1、修改桩号线及桩号

　　命令：czh

　　功能: 该命令为组合命令

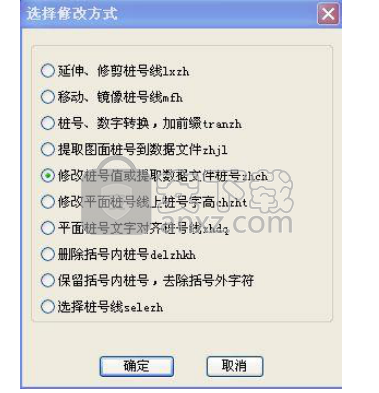

　　选项 1、2、3、4、5 见 15.2.6 15.2.12 15.2.10 15.2.11 15.2.7

　　选项 6：修改桩号线上桩号字高，修改字高桩号线随字长变化长度,线上建筑物符号也随之改大。

　　选项 7 桩号文字对齐桩号线见 15.2.14

　　选项 8：删除桩号文字括号内文字

　　选项 9：保留括号内桩号文字，去除括号外字符。

　　选项 10：可以过滤选择桩号线

　　2、 由数据文件生成开挖线

　　命令: kwdm

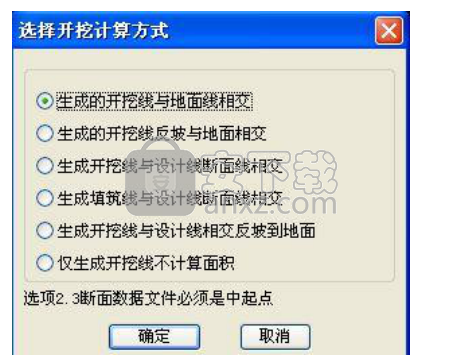

　　功能：选择地面测量基点或开挖中心点，选择开挖断面数据文件，程序自动以测量基点或开挖中心点绘制开挖线。地形剖面必须是使用 zdm 软件软件生成的。开挖断面数据文件格式可以是中起点或左起点。桩号应与图中桩号对应。选择有中心点的地形断面，数据文件也必须是中起点，断面端头会自动延伸至地面线。该功能可用于施工单位计算施工过程的开挖、回填量。

　　3、修改平面开挖线

　　命令：chzdl

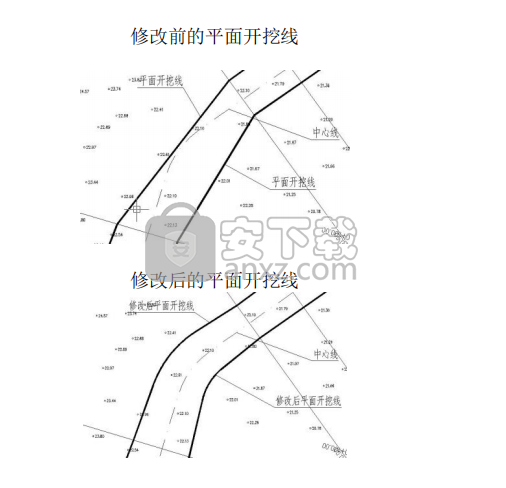

　　功能：由于断面太少，用 djx 命令由断面链接生成的平面开挖线失真，使用该命令可修改平面开挖线。

　　4、工程量汇总功能

　　能够支持将多个工程量表汇总生成的工程。

　　5、梯形渠道开挖断面面积、长度计算

　　命令：qdkw1

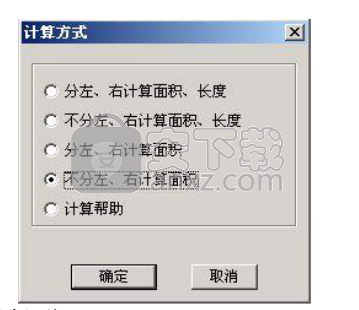

　　功能：插入渠道断面块后，可用该功能计算渠道的挖、填方面积，和渠身、渠顶、马道、护坡长度，可选择分别计算断面中心点左、右两侧面积，以便于计算左右侧的弃土和借方。

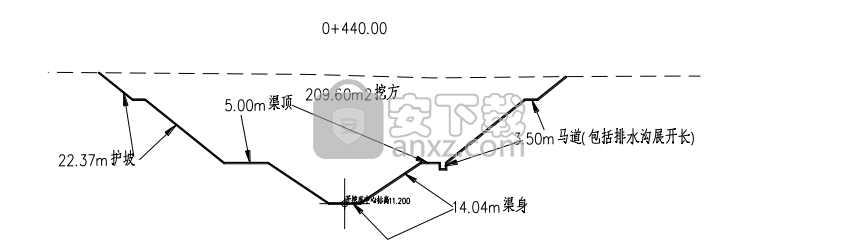

　　再使用 dmarea 命令可生成工程量表。计算出的结果各项含义如下图:

　　可设置不同的计算断面的方式，可以中心点为界限计算左、右侧挖、填量。可分挖方，填护，护坡。

　　6、坝基开挖

　　命令：qjkw

　　功能：缺省选项，给定开挖距地面深度，反坡上来的坡度，选择坝断面线，程序自动生成开挖断面，自动计算挖、填面积（挖、填数值相同）。使用该功能前必须使用先使用 zdm 软件切剖面，插入坝断面块。

　　7、插入堤护脚，生成清基开挖线

　　命令：tqjl

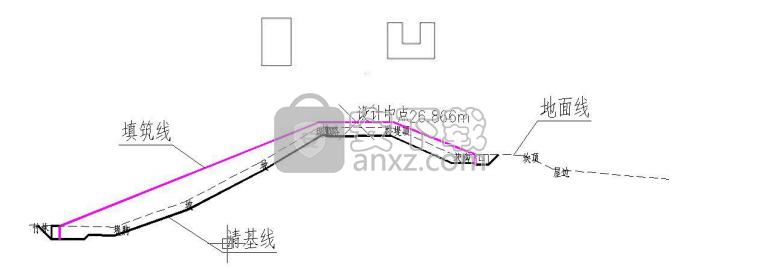

　　功能：插入回填断面后，加入堤护脚可在回填线堤脚处生成清基开挖线，护脚可以是挡土墙、排水沟，可以有左右护脚，也可以单边护脚，将护脚用封闭的多段线按左、右位置画在图上，选择护脚、再选择断面，程序自动在堤脚插入护脚并生成清基开挖线。堤护脚必须是封闭的多段线，如有其他实体可用除多段线外制作再把它和封闭多段线用 qg 命令成组。

　　8、生成清基开挖线

　　命令：qjl

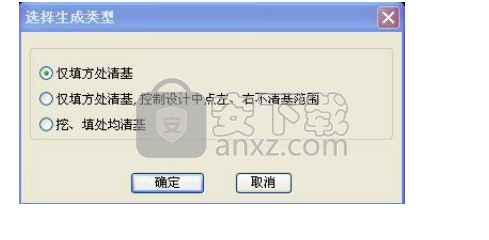

　　功能：插入回填断面后，没有护脚，可由用户选择仅填方出清基，还是挖、填方均清基。可指定堤角扩大开挖范围，可在填方线堤脚处反坡自动生成开挖清基线。选项 2 可以指定距中心线左或右范围内不清基。

　　9、计算开挖、回填量

　　命令：tkwht

　　功能：选择插入断面，程序自动计算批量计算断面出挖、填，清基、回填面积。再使用 calarea命令可生成工程量表。使用该方法，断面必须是 zdm 软件生成的，有清基线，清基线的端头必须落在地面线，填筑线的端头必须落在清基线上。

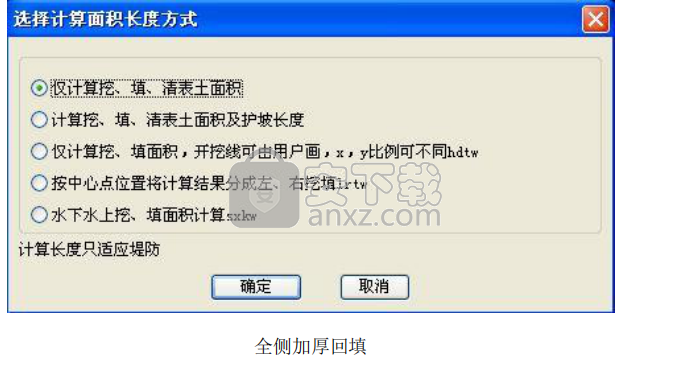

　　选项 1：只计算挖、填、清表土不计算护坡，之后再使用 hdhp 命令计算护坡。可用在堤防、渠道，河道开挖，也可用在渠道先挖后填计算。
