  USB Monitor也称为Device Monitoring Studio(DMS),可用于监视连接到计算机的所有USB设备并密切注意数据传输的工具。其目的是帮助您确保所有设备均正常运行。该应用程序充当监视,诊断和接口测试实用程序,使您能够拦截和分析USB主机控制器与计算机上运行的应用程序之间的已发送和已接收数据包。USB Monitor监视每个USB端口,并以二进制,ASCII和十六进制格式显示数据流,为您提供分析数据和执行调试操作所需的工具。这里为您分享的是破解版本,可以免费激活与使用。

USB Monitor Ultimate(USB监控分析工具)

软件功能

  监视和记录串行端口

  产品为您提供了广泛的工具,用于非侵入式监视,记录和分析在串行端口和应用程序之间传输的数据。

  监视和记录USB设备

  产品为您提供了广泛的工具,用于非侵入式监视,记录和分析USB设备和应用程序之间的数据流。

  监视和记录网络连接

  产品为您提供了广泛的工具集,用于非侵入式监视,记录和分析应用程序和设备通过网络接口交换的数据。

  数据分析

  捕获的数据可以使用多种数据分析工具进行“即时”分析和离线分析。还提供数据过滤,解析,搜索,自定义数据包发送和脚本编写自动化。

软件特色

  易于使用的界面

  它的主窗口集成了一个树状视图的设备组织器,该组织器显示了所有已连接设备的组织列表以及有关设备描述符的详细连接信息。

  您可以使用它来实时查看传输的原始数据,并对数据包进行解码以访问其内容,还可以使用其他选项来设置编码模式。可用的工具集使您可以定义图案和配置配色方案,以便于识别。

  编写和编辑USB协议

  经验丰富的用户可以使用集成的编辑器为USB设备编写新的协议文件,该编辑器具有语法突出显示,注释插入和行编号的功能。可以导出配置文件以供以后检索。

  代理支持,会话记录,可自定义的工具栏和数据过滤是此应用程序附带的其他功能。

  开发人员和技术人员的实用工具

  USB Monitor(DMS)可以帮助您分析和调试USB协议,捕获和记录USB通信数据。它可能对程序员和开发人员以及IT专家和技术人员很有用。

安装方法

  1、双击安装程序进入USB Monitor Ultimate安装向导,单击【next】。

USB Monitor Ultimate(USB监控分析工具)

  2、阅读许可协议,勾选【I accept the terms in the License Agreement】的选项,然后进入下一步的安装。

USB Monitor Ultimate(USB监控分析工具)

  3、选择安装组件,用户可以选择默认组件。

USB Monitor Ultimate(USB监控分析工具)

  4、选择安装位置,用户可以选择默认的C:\Program Files\HHD Software\Device Monitoring Studio\。

USB Monitor Ultimate(USB监控分析工具)

  5、选择开始菜单文件夹(建议选择默认),然后点击【install】按钮即可进行安装。

USB Monitor Ultimate(USB监控分析工具)

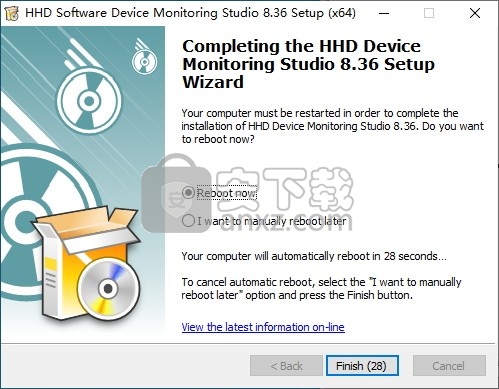

  6、弹出安装成功窗口,点击【finish】结束安装。

USB Monitor Ultimate(USB监控分析工具)

  7、先不要运行软件,打开破解补丁文件夹下的“x64”,然后将破解补丁文件“res.dll”复制到软件安装目录,默认路径为C:\Program Files\HHD Software\Device Monitoring Studio。

USB Monitor Ultimate(USB监控分析工具)

  8、弹出目标包含同名文件提示,选择【替换目标中的文件】。

USB Monitor Ultimate(USB监控分析工具)

  9、在破解补丁文件夹双击“Register.reg”,弹出如下的添加提示,点击【是】按钮,成功添加后即可完成破解。

USB Monitor Ultimate(USB监控分析工具)

  10、运行USB Monitor Ultimate,即可开始进行使用。

USB Monitor Ultimate(USB监控分析工具)

使用说明

  设备工具窗口

  该工具窗口是找到所有受支持设备的中心位置。

USB Monitor Ultimate(USB监控分析工具)

  设备工具窗口

  它分为三个级别:

  1,计算机可以是“我的电脑”,也可以是远程服务器的名称或地址。

  2.设备类型受支持的三种设备类型之一:网络,串行或USB。如果未安装相应的监视模块,则其中某些类型可能会丢失。

  3.设备类别。类别进一步将设备类型分为子类型。例如,对于USB可能有“人机接口设备”类别,对于“串行”可能有“端口”类别。

  受支持的设备在“设备类别”级别下方列出。这包括物理设备,虚拟设备(例如“下一个连接的设备”或串行网桥),发现的日志文件等。

  您可以使用鼠标或键盘来选择单个设备。这实质上使它成为“当前”设备,并导致任何兼容的工具窗口更新其内容。例如,如果单击“ USB输入设备”,则设备描述符工具窗口将更新以显示所选设备的USB设备描述符。每种设备类型通常仅更新信息工具窗口的一个子集。

  当前正在监视的设备带有动画齿轮标记。

  每当新的受支持设备连接到计算机或现有设备与计算机断开连接时,设备工具窗口都会自动更新设备列表。

  除了显示支持的设备列表之外,“设备”工具窗口还为您提供以下功能:

  指令

  本节介绍“设备工具窗口”工具栏上的命令。请注意,某些命令可能会在您的安装中丢失,具体取决于已安装模块的列表。

  显示或隐藏类别允许您打开或关闭不同设备类型的显示。网络,USB和串行是主要的过滤器类别,而播放和串行桥接是子类别。关闭主类别将隐藏该类别的所有设备,包括属于其中一个子类别的设备。因此,如果关闭“串行”,它将隐藏所有串行设备,包括网桥和串行日志文件。但是,如果关闭串行桥类别而不关闭串行类别,则只会隐藏串行桥。开始监视…打开“会话配置”窗口,并允许您启动新的监视会话。双击树中的设备即可执行此操作。停止监视关闭当前所选设备所属的监视会话。配置播放路径…打开相应的设置页面,您可以在其中配置默认日志文件文件夹的位置。

  会话工具窗口

  该工具窗口列出了所有当前正在运行的会话,并提供了会话管理。

USB Monitor Ultimate(USB监控分析工具)

  会话工具窗口

  对于每个会话,将显示以下信息:

  SourceDevice类型(串行,USB或网络)和远程计算机名称。如果设备是本地设备,则仅显示设备类型。类型设备类别,例如“人机接口设备”。设备此会话监视的设备的名称。对于多源会话,将显示一个名称列表。处理正在为此会话配置的处理模块的当前列表。StartSession开始时间。LengthSession运行时间。State取决于特定的数据处理模块。例如,对于数据记录,将显示记录的字节总数以及结束当前流和开始新流的命令。

  该窗口具有以下命令列表:

  配置会话…打开“会话配置”窗口,您可以在其中更改会话参数(包括捕获过滤器)并添加或删除数据处理模块。恢复会话恢复已暂停的会话。暂停会话有效地暂停整个会话,包括所有已配置的数据处理器。会话在暂停期间不会发生任何监视活动。停止会话关闭所有数据处理模块,断开与会话设备的连接并从会话列表中删除会话。关闭可视化工具关闭选定的数据可视化工具。配置列允许您更改以下列表:可见的列及其顺序。展开项目:扩展当前会话(显示所有已配置的处理模块)。折叠项目:折叠当前会话(隐藏所有已配置的处理模块)。

  会话配置窗口

  该对话框允许您指定新监视会话的配置或更改现有会话的配置。

USB Monitor Ultimate(USB监控分析工具)

  会话配置窗口

  选定来源

  通过在“设备工具”窗口中双击设备开始配置新的监视会话时,将打开“会话配置”窗口。它在“选定的源”列表中包含选定的设备。

  当同一会话中包含两个或更多设备时,Device Monitoring Studio支持所谓的多源会话。以下设备类型支持多源会话:

  •网络

  •USB

  •序列

  以下设备类型不支持多源会话:

  •回放

  •远程(所有类型)

  •串行桥

  如果当前设备类型支持多源,则会显示“添加更多”和“删除”按钮。单击添加更多按钮将弹出相同类型的其他设备的列表。单击设备以将其添加到会话中。选择设备,然后单击“删除”按钮以将其从会话中删除。

  正在运行的会话不允许更改设备列表。这意味着,如果为正在运行的会话打开了“会话配置”窗口,则这些按钮将不存在。

  配置

  对于某些会话,可以使用整个会话范围的设备配置。串行,播放,串行桥会话当前提供会话范围的配置。有关更多信息,请参见相应部分。

  时间测量模式

  Device Monitoring Studio支持两种时间测量模式:标准和精确。在标准模式下,系统默认计时器用于测量数据包时间。其精度通常在0.5毫秒至20毫秒之间变化。

  精确模式告诉Device Monitoring Studio使用高精度系统计时器,该精度通常为几微秒。在某些计算机上,使用精确计时器监视高波特率会话可能会降低系统性能。 Windows 7或更高版本默认为精确模式。

  可用处理

  此列表包含当前会话可用的所有已安装模块。支持的模块针对不同的设备类型(USB,串行或网络)而有所不同,并且取决于当前会话是否为多源会话。只有一小部分模块支持多源会话。

  Device Monitoring Studio还允许用户创建预定义数据处理模块的自定义“版本”(请参见下文)。如果用户创建了此类自定义模块,则它们也会显示在此列表中。

  数据处理模块属于以下两类之一:可视化工具和导出工具。可视化工具始终有一个单独的指定窗口,以一种或多种格式向用户展示其工作结果。出口商通常没有指定的窗口,并且会产生不可见的输出(如写入文件)。出口商通常通过会话工具窗口与用户进行通信。

  要将数据处理模块添加到会话中,请在列表中双击它,或者选择并按添加到会话按钮。单个可视化程序可能会多次添加到会话中,而某些导出程序可能会禁止这样做。 “描述”窗格提供了所选处理模块的简短描述。

  收藏夹

  可以通过在列表中右键单击任何处理模块并将其添加到“收藏夹”列表中,然后选择“添加到收藏夹”菜单选项。收藏夹始终显示在顶部,从而可以更快地访问所选的处理模块。

  选定处理

  显示当前为会话配置的数据处理模块的列表。

  一些模块支持其他用户配置。这些模块的名称旁边会显示一个以逗号分隔的当前配置设置列表。单击此列表将弹出“配置”窗口,该窗口允许用户更改默认配置。或者,您可以使用“配置数据处理...”按钮。

  请注意,此配置是按模块和按会话进行的。也就是说,如果将多个“结构视图”可视化工具添加到一个会话中,则可以使用不同的设置对它们全部进行配置。

  Device Monitoring Studio允许您保存特定的配置以供以后使用。要保存自定义配置,请按照以下步骤操作:

  1.将所需的数据处理添加到会话中(请参见上文)。

  2.单击处理的配置并进行更改。

  3.单击“保存自定义处理...”按钮,然后指定自定义配置名称。自定义配置出现在“可用处理”列表中。

  例如,当您创建新的监视会话时,现在可以使用此自定义配置。

  笔记

  如果会话已经在运行,则某些数据处理模块可能不允许更改其配置。

  要从“选定的处理”列表中删除数据处理模块,请选择它,然后按“删除”命令。

  捕获过滤器

  允许您为会话选择预定义的捕获过滤器之一或创建新的捕获过滤器。

  脚本支持

  Device Monitoring Studio具有监视对象。它允许用户脚本创建,配置和启动监视会话,并为用户脚本提供“会话配置”窗口的全部功能。

  按下“生成脚本”按钮将使用脚本代码生成一个新的脚本文件,该脚本代码创建并初始化与“会话配置”窗口中的当前配置相匹配的监视会话。

  播放数据源

  回放数据源允许您回放使用数据记录处理模块记录的日志文件。播放永远不会将任何数据发送到任何物理设备。它仅“模仿”原始设备,并允许用户复制原始受监视的会话。如果在实际设备监视期间很难实时进行会话分析或无法进行会话分析,则日志文件回放很有用。

  Device Monitoring Studio具有两个全局配置的路径:日志文件的路径和回放的默认路径。默认情况下,这些路径都指向同一文件夹,这是建议的配置。用户可以在“工具”»“设置”的“录制/播放”选项卡上更改这些路径。

  数据记录使用日志文件夹存储它创建的日志文件。回放数据源扫描回放文件夹中的日志文件,并将它们添加到“设备工具窗口”中的相应类别。已创建“记录的会话”类别作为USB,串行或网络类别的子类别,在该类别中添加了日志文件。为了方便起见,将设备日志文件放在以设备命名的类别中。

  Device Monitoring Studio会自动监视回放文件夹中的更改,并相应地更新树。

USB Monitor Ultimate(USB监控分析工具)

  开始播放

  要开始回放日志文件,请在树中选择一个日志会话,然后按“开始监视...”按钮或双击它。

  将打开“数据源配置”窗口,您可以在其中选择播放的时间范围以及指定播放速度。

  播放设置窗口

  使用“从”和“到”时间选择字段来指定所需的范围,或使用鼠标在绘图上选择范围。

  您可以选择从1:16到16:1的播放速度,以及两个附加选项:步进和连续。这些附加选项表示以下内容:

  步骤仅显示单个数据包,之后需要按Device Monitoring Studio状态栏上的“下一步”按钮。连续不要将数据包之间的原始时间延迟考虑在内,而是一次显示日志文件流的全部内容。请谨慎使用此模式,因为它可能会锁定Device Monitoring Studio的用户界面一段时间。

  开始播放(.dmslog7格式)

  一个日志文件可能包含多个流。所有流都显示在树中,并且可以分别进行监视。

  要开始播放日志文件,请在树中选择一个日志文件流,然后按“开始监视...”按钮或双击它。会话配置窗口打开。其余配置过程与任何其他监视会话相同。除了选择数据处理模块和捕获过滤器之外,您还可以配置回放源本身。单击配置链接以打开以下窗口:

USB Monitor Ultimate(USB监控分析工具)

  播放控制

  在播放期间,Device Monitoring Studio的状态栏显示两个进度栏和可选的“下一步”按钮。第一个较长的进度条显示总体播放进度。如果两个连续的数据包之间存在明显的延迟,则第二个进度条将可视化此延迟。如果不想等待,请单击“下一步”按钮。在步进播放速度模式下,必须在每个数据包之后按“下一步”按钮。

  管理日志文件

  您可以使用其他命令(可通过“设备工具”窗口中的项目上下文菜单访问)来管理日志文件:

  打开文件位置在Windows资源管理器中打开日志文件的文件夹。删除删除设备的日志文件(AKA会话)或所有日志文件。按日期排序按创建日期排序所有日志文件会话。按名称排序按名称排序所有日志文件会话。在其名称旁边显示日期和时间显示会话的日期和时间。在其名称旁边显示大小显示会话的大小(以字节为单位)。

  使用其他位置的日志文件

  尽管Device Monitoring Studio会自动检测并在默认播放文件夹中显示日志文件,但是您可以轻松地播放位于任何其他位置的日志文件。只需使用文件»打开命令,拖放即可,或简单地双击Windows资源管理器中的日志文件以在设备监视Studio中打开该文件并打开“会话配置”窗口。
