NCG CAM 14

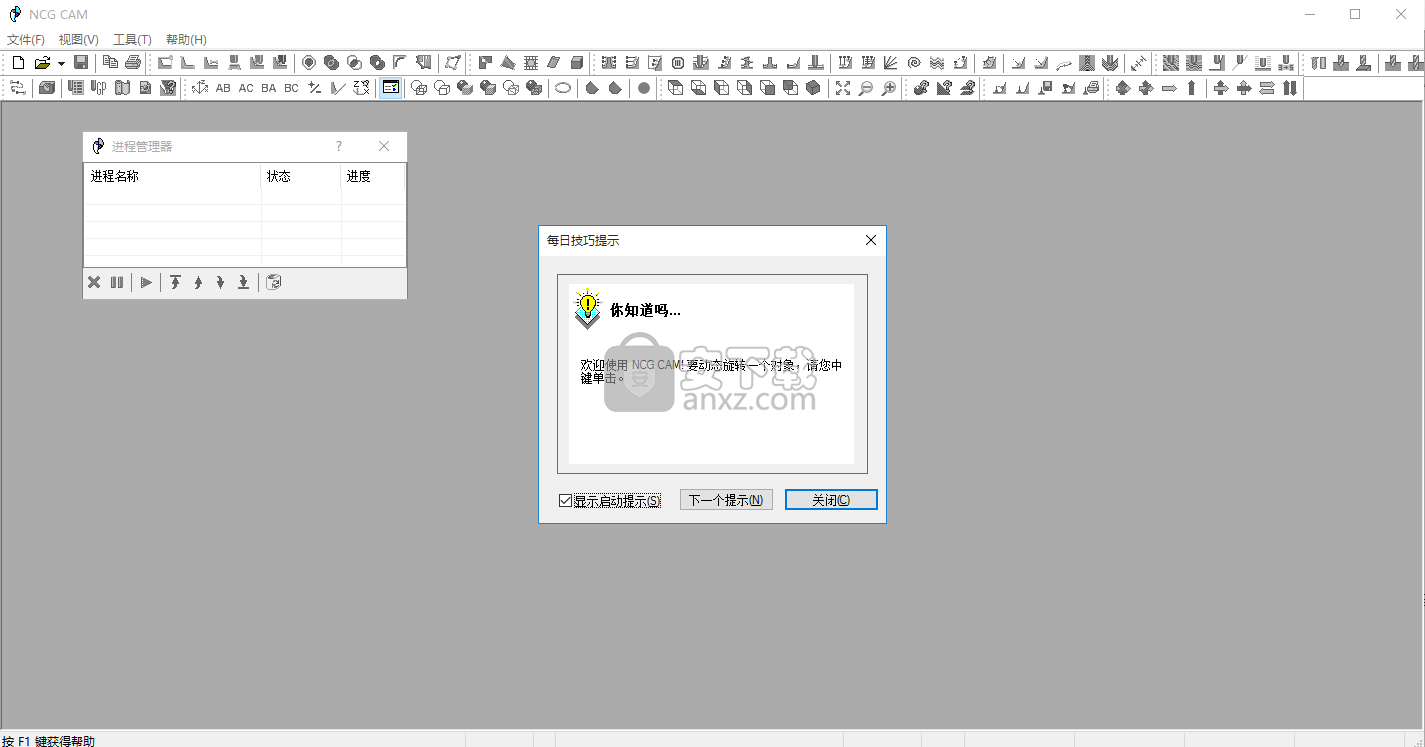

　　NCG CAM 14是一个独立的HSM CAM系统，支持与CAD以及CAM系统进行兼容，可以对3D进行粗加工，包括3轴、5轴机床仿真模块，支持旋转视图功能，用户可以通过按中键并拖动指针来旋转视图，设想屏幕中的几何嵌入玻璃球，需要使用鼠标在其穴窝周围旋转该几何 (如跟踪球)，只是速度更快，首次单击鼠标的位置与拖动鼠标所到的位置很重要，例如，要翻转图像，请在屏幕右上角单击鼠标，并将其拖到屏幕右下角，也可以拖到屏幕左下角，几何将近似对角地旋转，如果从屏幕中心单击并拖动，则会在3D中产生纯粹的倾斜，支持使用鼠标在图形窗口间导航，按住鼠标中键的同时在 3D 视图窗口中移动鼠标进行动态运动。需要的用户可以下载体验

软件功能

　　平移

　　如果您按住 SHIFT 键并在图形视图中使用鼠标中键向下拖动，则几何将跟随光标在屏幕周围运动。这就是平移。

　　要将平移限制为相对于当前视图的水平或垂直平移，请在平移时按住 X 或 Y。请注意，按 X 或 Y 之前，您需要进入平移模式。按 SHIFT 键并按住鼠标中键，然后按 X 或 Y 限制平移。

　　缩放

　　如果您按住 CTRL 键并在 3D 视图中使用鼠标中键左右拖动，则几何将从您所单击的点处动态地放大和缩小。

　　通过在 3D 视图中按住 SHIFT+CTRL 并使用鼠标中键进行拖动，您还可以在某点处进行放大操作。拖动鼠标时，将以您最初拖动的点为中心绘制一个框。松开鼠标键时，将进行放大操作。您可以按 ESC 键取消该操作。

　　在多组几何上，最容易进行最大化操作 (按 CTRL+M)，然后使用缩放框查看区域。

　　使用鼠标滚轮

　　如果您的鼠标带滚轮，那您可以通过以下方式使用滚轮更改“图形视图”中的模型视图：

　　按下鼠标滚轮并移动鼠标在“图形视图”中动态旋转模型。

　　移动鼠标时按下 CTRL 键和鼠标滚轮进行缩放。

　　按下 SHIFT 键和鼠标滚轮并移动鼠标以得到模型视图的移动效果。

　　进程文件夹

　　进程文件夹是在文件夹视图中以列表形式显示的文件夹。这些文件夹的内容在“文件夹视图”一节中进行了描述。

　　可将这些文件夹用于：

　　在图形视图中显示工件的曲面、边界和进程。

　　将计算数据输入到所选的加工操作中。

　　图形视图

　　“图形视图”以平行投影方式显示工件的曲面、边界和进程的可视化。

　　您可以复制、保存或打印“图形视图”中的图像。您可以使用此图像作为参考，或附加到客户引证和其它文档中。

　　初始视图一载入便始终沿 z 轴向上或向下，比例为 1:1。您看到的物体与实物的大小几乎一样 (这取决于您的显示器和屏幕设置)。可以通过击键或菜单，或动态地使用鼠标或光标键来更改视图。

　　对象的显示风格或着色风格为光滑着色。您可以使用视图控制或图形选项对话框来更改着色风格。

　　初始显示中使用的颜色为文件本身所指定的颜色。

　　在所有的顶层文件夹和许多底层文件夹旁边都会出现一个复选框。您可以控制项目在图形视图中的可见性，方法为选中或取消选中此复选框。单击可在选中或清除复选框之间进行切换。

　　顶层文件夹和子文件夹

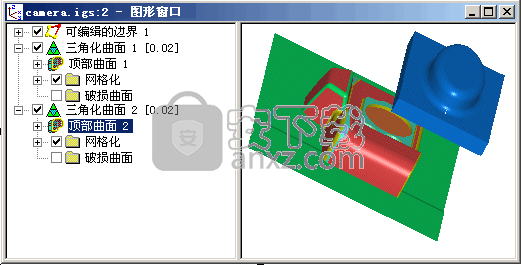

　　文件夹视图中的文件夹树以层级形式表示文件夹及其各自的子文件夹。为了方便访问，将在此处显示您可能会重复使用的文件夹，如"三角化曲面"(Triangulated Surfaces) 文件夹、"可编辑的边界"(Editable boundaries) 文件夹和用户复制的到其它项目的快捷方式。

　　每个文件夹都包含子文件夹，这些子文件夹依次包含计算的输入和在计算中使用的其它数据。例如，"三角化曲面"(Triangulated Surfaces) 文件夹包含"顶部曲面"(Top Surfaces) 和"网格化"(Tessellations) 文件夹

　　初次加载 IGES 文件时，您将看到下列文件夹：

　　可编辑的边界 (Editable Boundaries) - 这些曲线可用于加工某些区域和保护其它区域。

　　三角化曲面 (Triangulated Surfaces) - 由一组三角形近似表示对象的顶部曲面。

　　NCG CAM 自动创建这些文件夹。如果您正在查看 DCA 文件 (NCG CAM 文件格式)，您会看到由于文件夹与已经执行的进程相对应，某些内容会略有不同。

　　显示和隐藏文件夹

　　文件夹视图

　　文件夹视图位于图形窗口的左侧。文件夹指的是数据库中的项目 (刀具路径、三角化曲面和边界组等)，这些文件夹是这些项目的快捷方式，而不是项目本身。

　　因为保存了输入，并且无论您执行什么操作都不会破坏这些输入，所以可以在不破坏原始信息的情况下，编辑这些文件夹或使用文件夹作为另一操作的输入。通过突出显示这些文件夹选择其它进程的输入，以使其处于活动状态。

软件特色

　　数据库窗口

　　创建或加载文件时，将自动创建数据库，同时“数据库”(Database) 窗口随即打开。数据库存储文件的所有组成部分，其中包括曲面信息、边界和加工进程。您可以将对数据库及其关联的图形窗口所做的更改保存在存档文件中。

　　备注：如果单击 以关闭“数据库”(Database) 窗口，则该数据库及其关联的所有图形窗口都将关闭。如果您的数据库中存在未保存的信息，系统会提示您保存这些更改。如果不进行保存或取消，则所有未保存的信息都将丢失。您可以将数据库及其所有图形窗口都保存在存档文件中。

　　“数据库”(Database) 窗口分为两个框架部分：

　　顶部框架 (Top frame) - 按类型列出数据库的内容 (各文件夹中的所有内容均为共享类型)，每个列表旁边括号中的数字表示属于该类型的项目数。加载期间，NCG CAM 会对这些信息进行分类排序，因此，如果数据库规模较大而且较为复杂，您可以看到这些数字的变化。

　　底部框架 (Bottom frame) - 显示消息，其中包括在计算期间出现的或因文件错误而出现的那些消息。可以保存这些消息。也可以保存日志消息。

　　项目设置

　　单击“编辑”(Edit) >“项目设置”(Project Settings) 以访问“项目设置”(Project Settings) 对话框。如果您打开 .iges 文件，或打开不是通过 NCG CAM 创建或不是在 NCG CAM 中打开的其它任何文件，也可以打开该对话框。“项目设置”(Project Settings) 对话框具有两个页面：“一般”(General) 页面和“用户变量”(User Variable) 页面。

　　备注：始终可以通过以不同名称保存文件来更改项目设置。“项目设置”(Project Settings) 对话框是访问首选设置的一种快捷而容易的方式。

　　您可以在“一般”(General) 页面中设置以下项目：

　　文件夹 (Folder) - 存储项目的文件夹默认路径。最好将所有项目文件都保存在同一文件夹中。

　　磁带文件夹 (Tape Folder) - 存储项目磁带的文件夹默认路径。最好将所有磁带都保存在项目文件夹中的单独文件夹中。

　　刀具清单文件夹 (Toolsheet Folder) - 存储刀具清单的文件夹默认路径。最好将所有刀具清单都保存在同一文件夹中。

　　前缀 (Prefix) - 所有项目文件的默认名称。

　　默认 (Default) - 当前正在使用的默认配置文件。

　　工程师 (Engineer) - 当前作为项目工程师登录系统的人员名字。

　　刀具数据库 (Tool Database) - 在项目中使用的预选刀具的目录。如果您在此处更改数据库，选择的数据库会成为文件的默认数据库。刀具数据库是可以在项目中使用的预选刀具的目录。<系统默认> 刀具数据库是在刀具数据库选项页面上选择的数据库。

　　材料 (Material) - 项目中使用的材料。当选择新材料时，切削速度会自动更新。

　　切削速度 (Cutting speed) - 项目中所用材料的默认切削速度，以每分钟单位数量 (mm 或英寸) 进行度量。该切削速度用于计算加工进程的主轴转速。

　　下一个磁带编号 (Next Tape Number) - 设置下一个磁带文件编号 (例如，Tutorial01.h)。

　　备注：磁带文件连续进行编号 (01、02、03，等等)。如果文件被删除，无论先前的文件是否仍然存在，创建的下一文件都将具有下一连续编号。通过将该字段中的值更改为使用的最后一个编号，可以避免此情况的发生。下一个磁带文件的编号将是正确的。您也可以设置磁带文件编号来反映工件状态。例如，在创建粗加工磁带文件之前将编号设置为 101，接着在创建半精加工磁带文件之前将编号设置为 201，然后在创建精加工磁带文件之前将编号设置为 301。

　　注释 (Comments) - 输入与项目关联的注释。注释将出现在您所创建的所有刀具清单中。

　　要设置变量和值，请在“项目树”中单击“用户变量”(User Variables) 页面。您可以设置以下变量：

　　触发间隙 (Spark Gap) - 用于“加工”(machining) 对话框中的“厚度”(Thickness) 的默认触发间隙值。该值始终是负数。

　　sv(1)-(25) - 有 25 个系统生成的变量名称可用于对话框中。

　　NCG CAM 对话框

　　所有 NCG CAM 对话框都有几个共同特征。它们是：

　　在左窗格中有一个“项目树”。这用于从对话框范围内的一个页面浏览至另一页面。您可以从“项目树”中选择所需的页面，或者按 CTRL+TAB 或 CTRL+PAGE DOWN 转到下一页，按 SHIFT+CTRL+TAB 或 CTRL+PAGE UP 转到前一页。

　　可调整功能及尺寸/位置记忆。单击并拖动对话框的右下角可调整其尺寸。

安装步骤

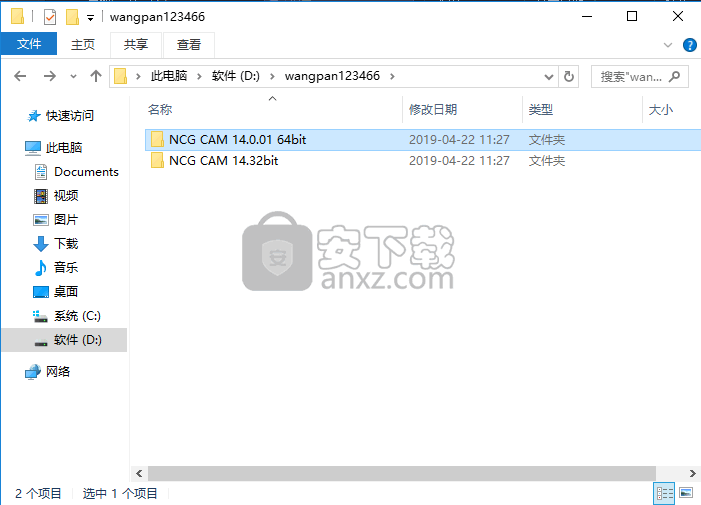

　　1、下载并打开安装数据包，得到相应的应用程序安装包，包括32位以及64位

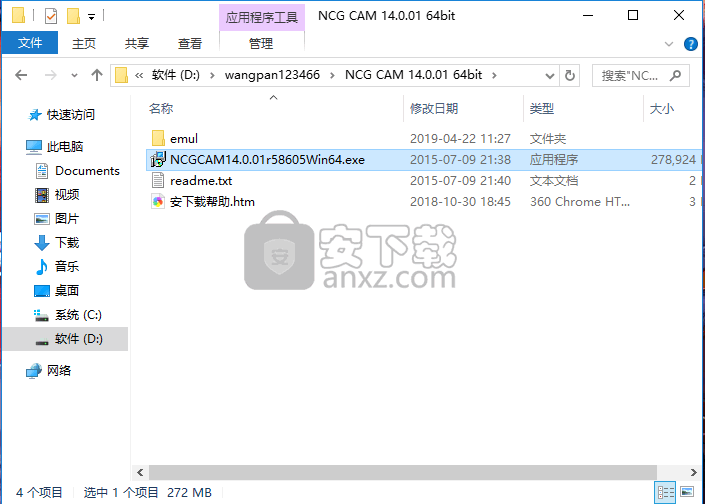

　　2、根据自己的电脑系统选择相应的程序进行安装，小编选择的是64位的，双击应用程序，进入安装界面

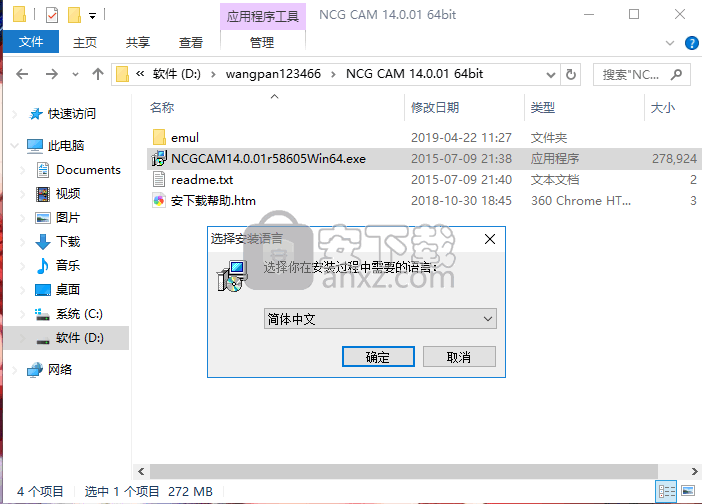

　　3、弹出安装语言选择窗口，选择自己熟悉的语言进行程序安装

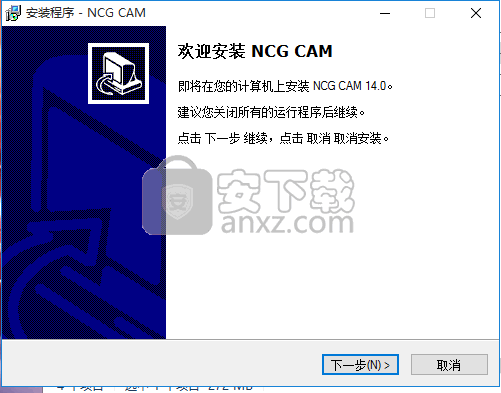

　　4、弹出安装界面窗口，阅读安装向导，点击下一步按钮进入下一安装界面

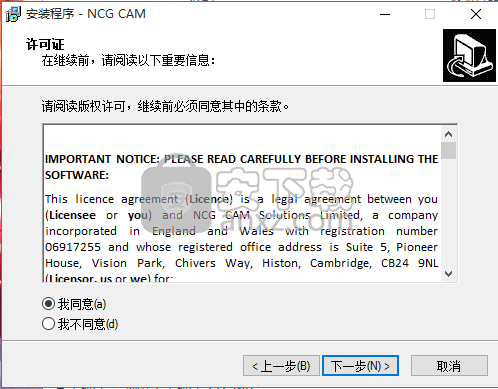

　　5、点击阅读安装许可协议，点击并勾选我同意安装许可协议按钮，点击下一步按钮

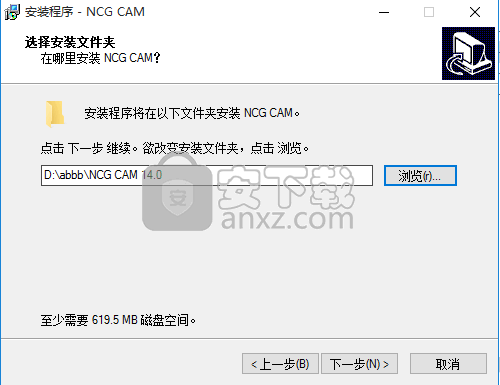

　　6、点击浏览按钮，选择安装应用程序文件夹，选择安装路径，然后点击下一步

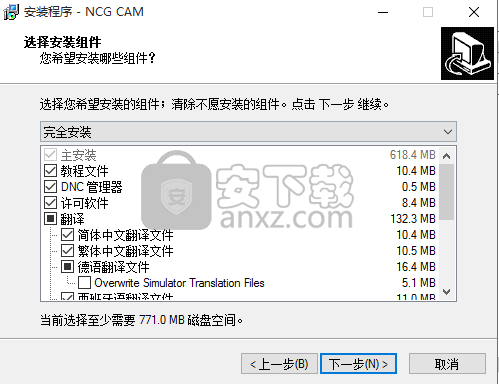

　　7、根据自己的需要选择相应的程序组件进行安装

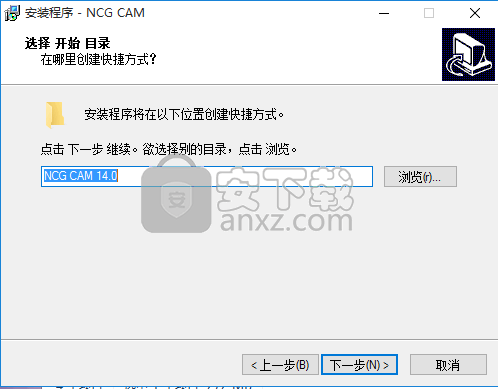

　　8、点击浏览按钮选择安装文件夹创建名称，可以输入更改文件夹名称，然后点击下一步按钮

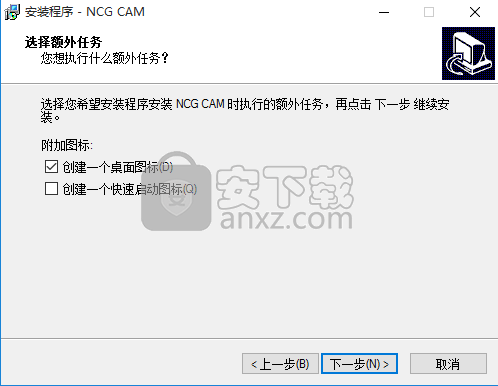

　　9、点击选择是否勾选创建桌面文件快捷按钮，然后点击下一步

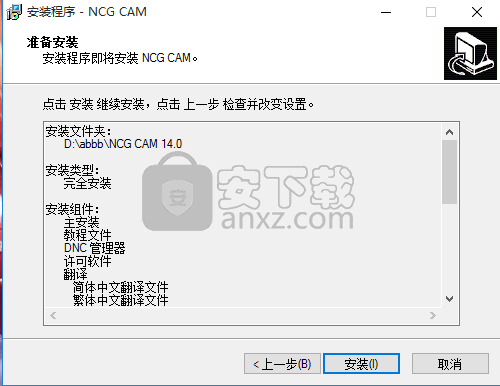

　　10、阅读安装信息，核对安装路径是否无误，然后点击下一步安钮

　　11、等待安装进度条加载完成

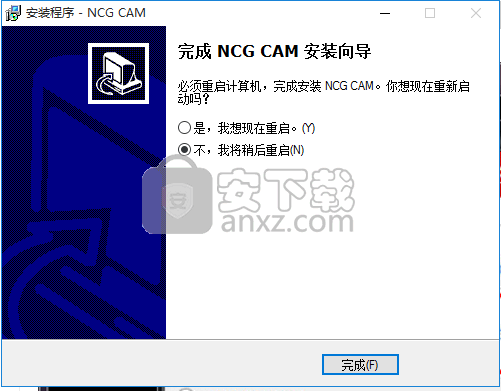

　　12、弹出完成安装界面，点击“完成”按钮即可

方法

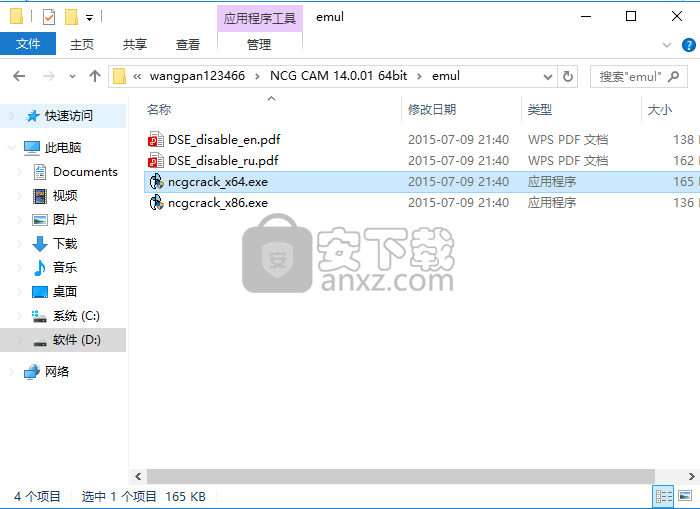

　　1、等待程序安装完成，回到安装包，打开“emul”文件夹，

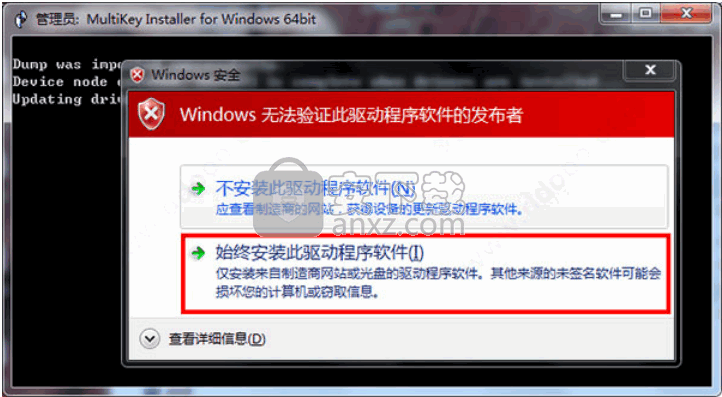

　　2、根据安装版本选择“ncgcrack_x64.exe”或“ncgcrack_x86.exe”，敲击“1”，弹出驱动选择“始终按照此驱动程序软件”

　　3、完成以上步骤，即可将程序完成，打开程序后，即可享受免费的应用程序

使用说明

　　1、文件属性，有关已加载文件的信息，请单击图形或数据库窗口中的“文件”(Files) >“属性”(Properties)。该对话框显示下列信息：

　　IGES 和 VDA 文件的标题和目录部分

　　在 IGES 文件中发现的级别

　　DCA 文件的图元数和标题

　　STL 或·RAW 文件的三角形数。

　　特定于已加载文件的类型的信息。

　　2、打开多个文件，要同时处理两个工件，您可以执行下面任一操作：

　　在 NCG CAM 的同一副本中打开两个工件

　　启动要在其中工作的新版本。

　　3、您可以打开多个文件，将其作为程序的唯一实例或在同一程序中的唯一实例。但是，如果您在两个工件中同时进行计算，则会对您的一个或多个处理器有更多的要求。但是，NCG CAM 是多线程程序，因此它能有效地使用系统资源。

　　4、在 NCG CAM 的同一副本中加载多个文件时，请使用“窗口”(Window) 菜单控制窗口布局。您可以采用多种形式来平铺窗口，或以层叠方式平铺 (窗口叠放在彼此之上)。在全屏或层叠模式下，您可以选择位于最上方的文件。

　　5、插入文件 ，您可向现有数据库中插入文件。

　　在您要添加曲面或曲线的图形窗口中单击。

　　单击"插入"(Insert) >"文件"(File)。"打开"(Open) 对话框打开。

　　如果正在导入几何文件，则当文件加载完毕后，新的"三角化曲面"(Triangulated Surfaces) 文件夹随即出现，该文件夹中包含所插入文件的顶部曲面。

　　6、您可使用此方法将曲线从一个文件插入到另一文件的数据库，以用作边界。有关向文件夹中插入文件及合并曲面以便您能够对所有项目应用同一过程的信息，请参阅合并曲面。

　　7、如果导入刀具路径文件，则会为 CLD 文件中的每个刀具路径新建一个"外部刀具路径"(External Toolpath) 文件夹。

　　8、可使用高级控制选项来执行此操作。一开始选择文件时，您可调用其它对话框来控制顶层图元和三角化曲面。这些对话框将打开并在加载过程中提示您输入内容。在 NCG CAM 的"文件"(File) >"打开"(Open) 对话框中，在按住 CTRL 键的同时单击"打开"(Open)。"控制选项"(Control Options) 对话框随即打开。要使曲面不自动进行三角化，请在按住 SHIFT 键的同时单击"确定"(OK)。

　　9、压缩数据库，单击“编辑”(Edit) >“压缩数据库”(Compact Database) 以释放以前被已删除对象占用的数据库内存。由于该操作自动清除撤消堆栈，您将不能撤消任何先前的操作。当完成其它操作后，您可以向作业表添加“压缩数据库”(Compact Database) 命令加以执行。请参阅交互式作业计划。
