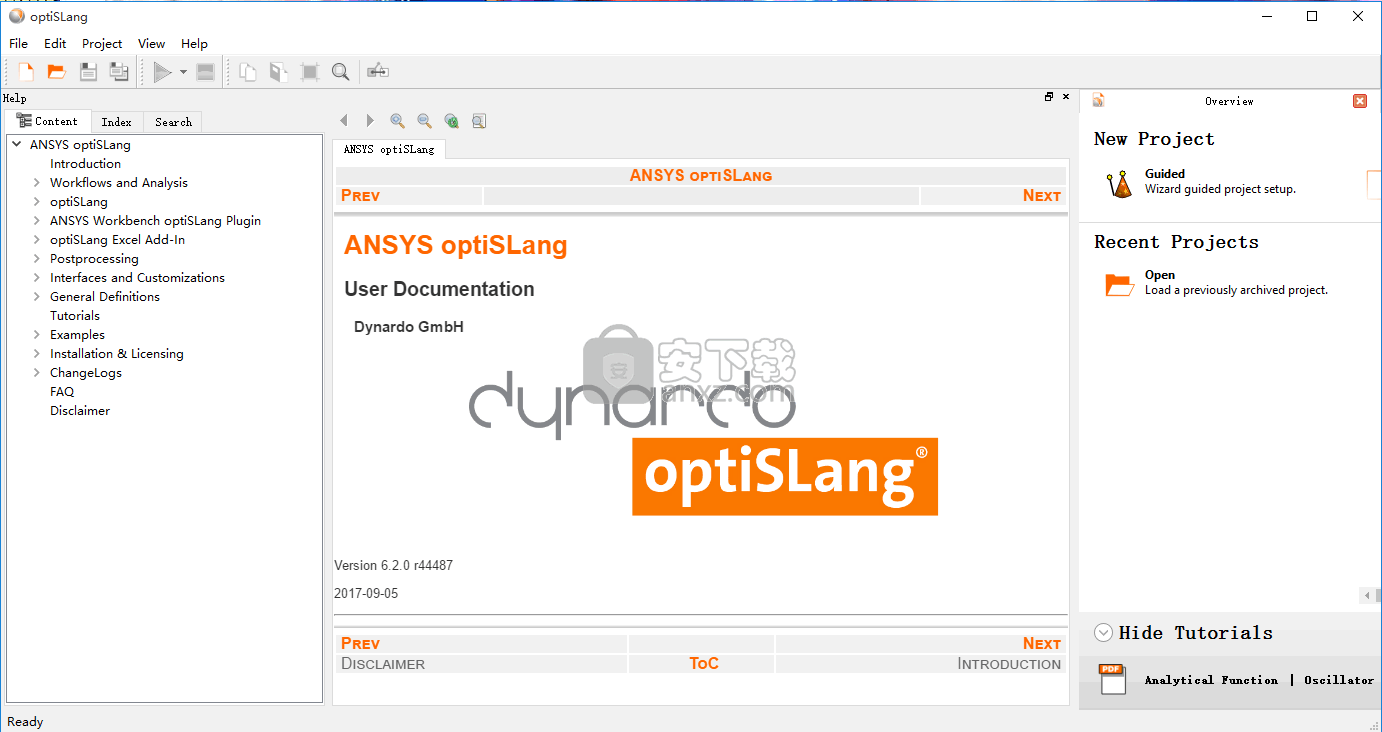

ansys optislang 6.2.0

　　ansys optislang 6.2.0是一款参数建模与自动化设计(RDO)软件，系统有三个向导可用于设置灵敏度，优化或稳健性分析，在optiSLang中，向导部分的特定项可以拖放到解算器链的头部，在ANSYS Workbench optiSLang插件中，位于工具箱组“optiSLang”中的特定算法向导可以拖放到项目场景中，下拉的可行区域将以绿色突出显示，要在MOP上定义优化，请让向导下降到预定义灵敏度的MOP，现在，所有响应将由Mopsolver使用最佳找到的近似模型计算，要启动创建的流程，请在工具栏中按“运行”。所有日志消息都显示在“消息”窗口中，所有向导都包含参数化部分，特定算法设置和其他选项，可以在“附加选项”页面上应用相应算法的后处理选项。需要的用户可以下载体验

软件功能

　　后处理选项

　　在算法运行期间显示后处理，一旦解决了所需设计的最小数量，就会打开后处理。

　　显示算法终止的后处理，如果选中此选项，则算法完成后将打开后处理。

　　此外，可以选择以下选项进行灵敏度和稳健性分析。如果选择任何后处理选项，则可以创建连接到节点“后处理”的插槽“OReducedMDBPath”的MOP，或者如果不显示后处理，则连接到灵敏度或稳健性系统的插槽“OMDBPath”。对于某些流程，等待用户交互继续是有用的，例如，停用设计并保存简化的数据集。如果工作目录中有可用名称为“* _for_MOP.bin”的精简数据集，则在选择“显示精简数据集”（如果可用）时可以显示该数据集。

　　灵敏度向导

　　灵敏度向导提供了一个决策树，有助于找到具有良好和校对设置的合适采样方法。

　　Parametrize输入列出所有已定义的参数。可以在此处更改每个参数的属性。只有具有确定性属性的参数（优化或选项+ Stoch。参数）才与敏感性研究相关。

　　定义变量，目标和约束的标准。

　　采样方法

　　在该页面的左侧，向导提供了指定采样方法约束的选项。这些选项尽可能根据可用信息进行预设。

　　模拟运行时

　　短

　　调整默认设置以缩短模拟时间，同时降低安全要求，以进一步提高模拟速度（无需自动保存，在过程结束时写入监控数据库文件，无需对重复设计进行昂贵的检查）

　　长

　　调整默认设置以延长模拟时间，增加安全要求（每次设计后自动保存，在每次设计后写入监控数据库文件）

　　复杂性评估：用于估计算法运行时的小型计算器。 （默认情况下不显示但可配置）

　　其他设置：显示有关参数和条件的信息。 （只读）

　　在该页面的右侧，向导有助于使用交通灯点找到合适的采样方法。建议但是用户可以选择使用的算法。仅停用不可能的采样方法，例如，参数数量> 15的“全因子”。

　　插件：如果可以使用自定义算法，它们将在“插件”组框中提供。

　　开始设计：没有开始设计：不会使用开始设计。

　　手动定义开始设计：在下一页上提供开始设计表。

　　从系统接收所有设计：灵敏度系统使用先前系统的最佳设计作为启动设计通过连接“OBestDesigns - IStartDesigns”。

　　算法设置推荐的采样方法。 （默认情况下不显示但可配置）

　　其他选项是MOP的“显示后处理”，“删除设计目录”，“创建MOP”和“显示后处理”。

　　灵敏度向导还可用于将样本添加到现有灵敏度系统。将向导放入灵敏度系统后，将执行以下操作：

　　复制灵敏度系统。

　　显示向导对话框以设置新的采样和其他选项。自动停用选项“再次解决启动设计”。

　　连接前向插槽“ODesigns - IStartDesigns”，“OParameterManager - IParameterManager”和“OCriteria - ICriteria”。

软件特色

　　优化向导

　　优化向导提供了一个决策树，有助于找到具有良好和校对设置的合适算法。因此，需要有关过程链或分析模型的一些信息。

　　Parametrize输入列出所有已定义的参数。可以在此处更改每个参数的属性。只有具有确定性属性的参数（优化或选项+标准参数）才与优化相关。

　　定义变量，目标和约束的标准。

　　优化方法

　　在此页面的左侧，向导提供了指定优化约束的选项。这些选项尽可能根据可用信息进行预设。

　　分析状态：不知情，碎片化，预先优化

　　违规行为：无，很少，经常

　　设计失败：无，很少，经常

　　解算器噪声：无，有些，强

　　模拟运行时

　　短

　　调整默认设置以缩短模拟时间，同时降低安全要求，以进一步提高模拟速度（无需自动保存，在过程结束时写入监控数据库文件，无需对重复设计进行昂贵的检查）

　　长

　　调整默认设置以延长模拟时间，增加安全要求（每次设计后自动保存，在每次设计后写入监控数据库文件）

　　复杂性评估：用于估计算法运行时的小型计算器。 （默认情况下不显示但可配置）

　　其他设置：显示有关参数和条件的信息。 （只读）

　　在该页面的右侧，向导有助于使用交通灯点找到合适的算法。建议但是用户可以选择使用的算法。只有不可能的优化器被停用，例如NLPQL用于多目标任务。

　　健壮性向导

　　健壮性向导提供了一个决策树，有助于找到具有良好和校对设置的合适算法。因此，需要有关过程链或分析模型的一些信息。

　　Parametrize输入列出所有已定义的参数。可以在此处更改每个参数的属性。只有具有随机属性的参数（Stochastic或Opt。+ Stoch。参数）才与稳健性分析相关。

　　定义变量，目标，约束和限制状态的标准。

　　鲁棒性/可靠性方法

　　在该页面的左侧，向导提供了指定稳健性评估和可靠性分析约束的选项。这些选项尽可能根据可用信息进行预设。

　　不确定性知识：不知情，估计，合格

　　设计失败：无，很少，经常

　　解算器噪声：无，有些，强

　　期望的西格玛水平：2σ，3σ，4.5σ，6σ

　　模拟运行时

　　短

　　调整默认设置以缩短模拟时间，同时降低安全要求，以进一步提高模拟速度（无需自动保存，在过程结束时写入监控数据库文件，无需对重复设计进行昂贵的检查）

　　长

　　调整默认设置以延长模拟时间，增加安全要求（每次设计后自动保存，在每次设计后写入监控数据库文件）

　　复杂性评估：用于估计算法运行时的小型计算器。 （默认情况下不显示但可配置）

　　其他设置：显示有关参数和条件的信息。 （只读）

　　在该页面的右侧，向导有助于使用交通灯点找到合适的算法。建议但是用户可以选择使用的算法。只有不可能的稳健性/可靠性分析系统被停用，例如， ARSM-DS用于缺失限制状态。

　　MOP解算器

　　（P）MOP Solver应用程序没有图形用户界面。它可以开始在终端中调用可执行文件。至于“将应用程序目录添加到系统路径”是在“安装”页面上选择“附加任务”，可以省略可执行文件的完整路径。

安装步骤

　　1、下载并打开安装数据包，得到相应的安装程序包

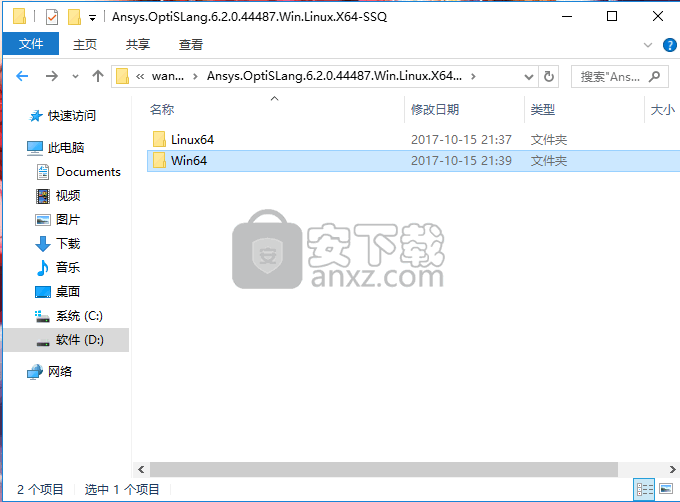

　　2、根据您自己的电脑应用系统选择相应的文件包打开，双击应用程序，进入安装界面

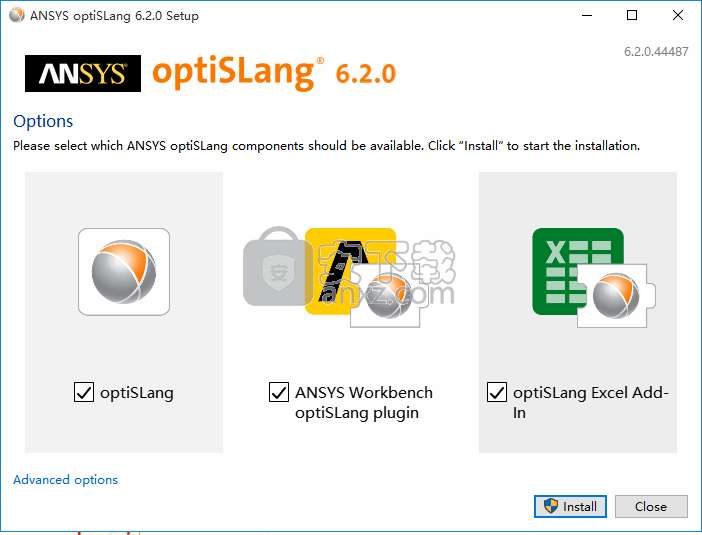

　　3、弹出安装界面窗口，阅读安装向导，点击安装按钮安装应用程序

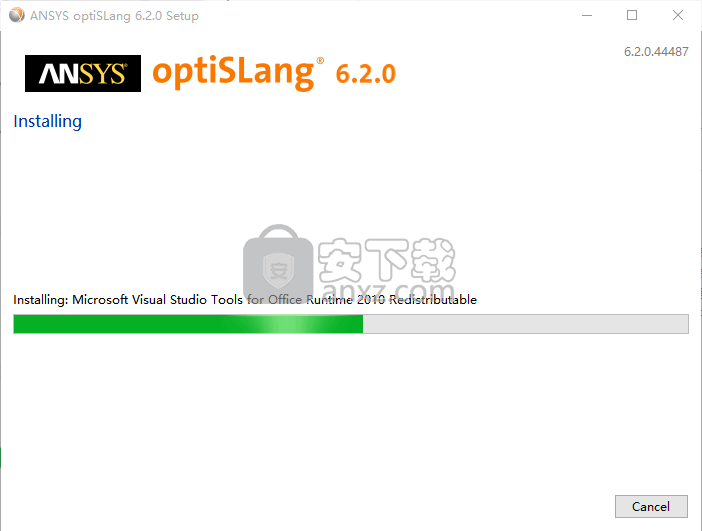

　　4、等待安装进度条加载完成，需要等待几分钟

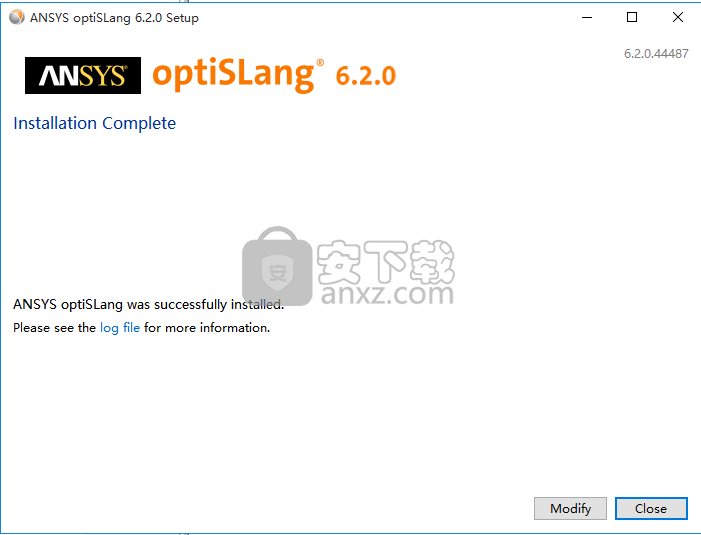

　　5、进度条加载完成弹出完成后，安装界面，点击“退出”按钮即可

方法

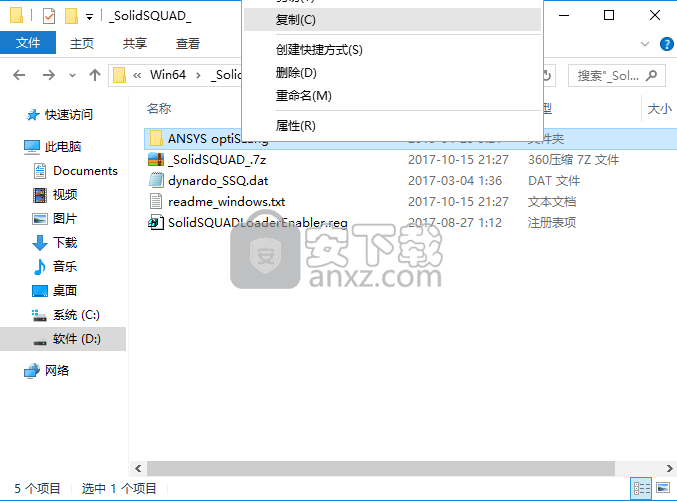

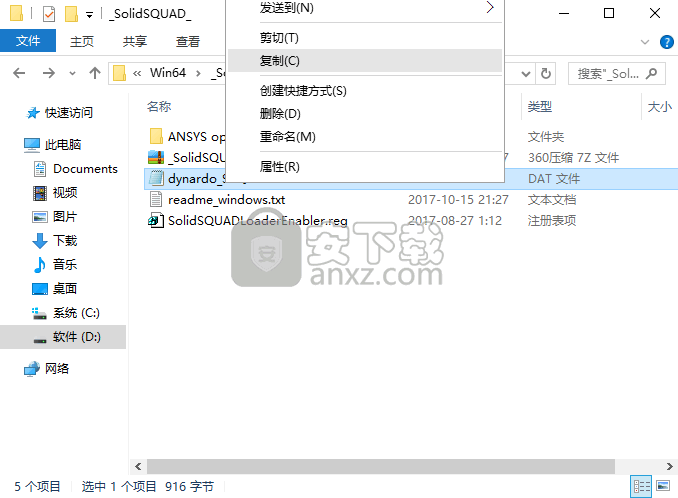

　　1、程序安装完成后，不要运行程序，解压补丁_SolidSQUAD_文件夹，将里面的ANSYS optiSLang文件夹复制到粘贴板

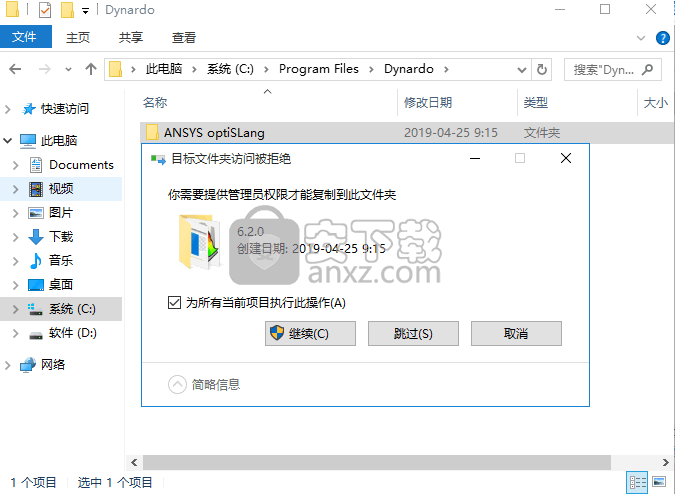

　　2、然后将其复制到安装目录并替换，默认安装目录在：C:\Program Files\Dynardo\ANSYS optiSLang；

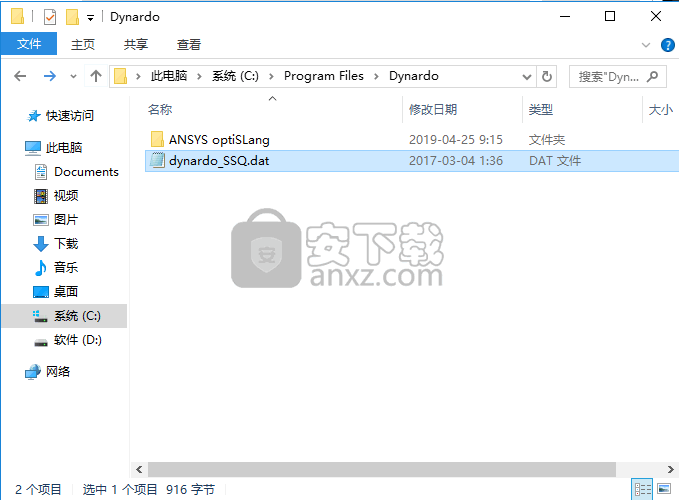

　　3、将文件 "dynardo_SSQ.dat" 复制到安装目录内

　　4、为了避免被删除，小编这里复制到 C:\Program Files\Dynardo；

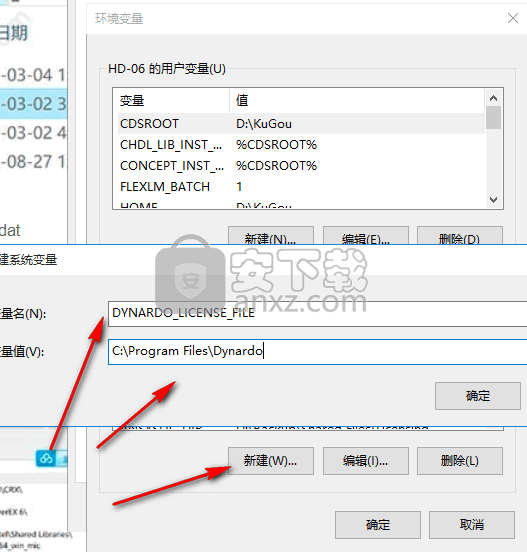

　　5、打开电脑系统，创建环境变量DYNARDO_LICENSE_FILE=fdynardo_SSQ.dat安装路径，默认一般是DYNARDO_LICENSE_FILE=C:\Program Files\Dynardo\fdynardo_SSQ.dat

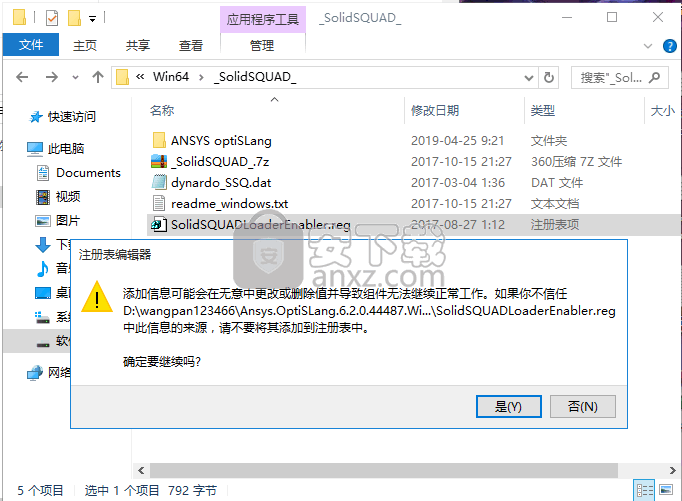

　　6、运行注册表文件SolidSQUADLoaderEnabler.reg，点是，将其添加到注册中；

　　7、完成以上步骤，即可将程序成功，可以免费长期使用

使用说明

　　1、注意：向导正在创建参数化系统的副本，并将原始系统设置为非活动状态。

　　2、将创建一个空系统。 要打开系统的编辑模式，请从上下文菜单中选择“显示内容”。 现在可以通过拖放将其他节点移动到系统中，并且可以在系统内和系统外绘制连接。 “隐藏内容”会将系统视图缩小为单个节点项。 此节点还可用于通过从上下文菜单中选择“从系统创建模板”来创建模板。

　　3、有三种方法可以从属于参数（例如灵敏度）的每个对话框中的“条件”选项卡打开计算器对话框，或者从任何其他表达式字段（例如在集成对话框中）打开计算器对话框。

　　1.option：用鼠标右键单击表达式字段的上下文菜单中的“打开计算器...”。

　　2.option：选择表达式行并按“Ctrl + Shift + o”

　　3.option：选择表达式行并按“Ctrl + doubleclick”（仅适用于Criteria选项卡）

　　4、文本编辑 - 顶部有一个可编辑的文本字段，可以直接输入表达式。文本字段支持完成已知函数和变量名称。键入前两个字母后，可以使用鼠标或上/下箭头键并按Enter键进行选择。此外，在键入函数名称后，将在后面设置括号以包含所需的参数。

　　5、函数 - 在文本字段之外，可以找到各种选项卡上的内置函数集合。它们分为：复杂、三角函数、线性代数、信号、过滤、其他、条件、宏、

　　6、宏“宏”选项卡由一个表格组成，其中可以定义宏。为此，必须选择空行，并且必须双击左侧单元格。之后可以通过以下方式插入宏的名称和因变量：如果要定义两个变量中的缩放函数的宏，则要在左侧单元格中插入的值必须为 $规模（X，Y）

　　7、其中$是区分内置函数和宏的符号，“scale”是名称，x，y是依赖变量。在下一步中，必须通过双击右侧单元格并使用表达式填充它来定义相应的函数，如上例所示：（X + Y）/常态（X + Y）

　　8、现在宏被定义并且可以在计算中使用，方法是将其从表格拖动到文本字段，或者直接在文本字段中键入。

　　9、通过按Enter键或单击外面的某个位置离开单元格，开始评估表达式。如果在此评估期间发生错误，则会打开计算器日志窗口（请参阅段落日志窗口）并显示错误消息。

　　10、定义新宏后，将在表格底部添加另一个新行。保存项目时以及关闭应用程序时将保存宏。然后将所有宏写入文件/home/*USER*/.config/Dynardo/calculator/macros.def

　　11、在Linux系统上或分别C：\用户\ *用户* \应用程序数据\漫游\ Dynardo \计算器\ macros.def，在Windows系统上。

　　12、此外，很容易使用其他用户的宏。为此，只需要重命名另一个用户的文件“macros.def”的副本，并将其放入上面提到的目录（Dynardo / calculator）。在启动应用程序或加载项目文件时，将扫描Dynardo / calculator目录中的所有文件，并在“宏”选项卡中找到所有包含的宏。如果现在保存了宏（通过保存项目文件或关闭应用程序），“宏”选项卡中的所有宏将只写入“macros.def”文件中。

　　13、常量。计算器的下一部分是常量部分。这是默认隐藏的，可以通过选中“常量和键盘”复选框打开。自然对数（e）的基数和圆周长与直径（π）的比率可通过按钮直接选择。可以使用右侧的组合框选择其他常量。

　　14、基本。在常数下面可以找到计算器的基本功能：数字，基本运算符和函数。这是默认隐藏的，可以通过选中“常量和键盘”复选框打开。

　　15、日志窗口。如果计算宏或文本字段中的表达式导致错误，则会出现此窗口。它包含一个表格，其中包含发生错误的时间及其描述。
