ansys optislang 7

　　ansys optislang 7是optislang软件的最新版本，它是一款参数化建模与设计软件，软件支持元建模功能，提供最佳预后的元模型，随着CoP的发展和MOP的自动识别，系统采用了出色的算法，用于自动检测最重要的参数和最佳的元模型，以及MOP预测质量的验证，计算器对话框允许使用提取的变量评估数值表达式，并考虑某些约定，约定说明，零基础订阅，序列的初始元素（向量，矩阵或信号）具有索引，运营商优先权，对于表达式的正确括号，应考虑以下运算符排序顺序，包括：数学运算符、幂、乘法和除法、加减、逻辑运算符、否定、连词、析取、条件、双条件、矩阵存储和创建顺序等，矩阵的条目是逐行存储的。需要的用户可以下载体验

软件功能

　　算法系统

　　以下部分描述了基于参数系统的每个算法系统的组件。 所有算法对话框都通过为基本组件（参数，crtieria，开始设计，标称设计），特定算法设置和其他选项提供不同的选项卡来反映此结构。

　　重新评估向导

　　重新评估向导通过引导所有必要任务来促进重新评估系统的建立。尽可能自动检测配置和首选项。建议在任何包含其工作目录中的设计目录的参数/算法系统上删除重新评估向导。这样就可以确定设计目录，设计目录格式和设计编号的路径。重新评估向导可确保不会修改任何涉及的系统，也不会丢失任何数据。

　　在ANSYS Workbench optiSLang插件中，必须使用ANSYS菜单→工具→选项→外观→向下滚动并选择测试选项，将此组件添加为测试选项。

　　基本上，重新评估向导用于optiSLang中的“文本输入→求解器→文本输出”链或ANSYS Workbench optiSLang插件中的“ANSYS Workbench节点→批处理脚本→ETK”链。该向导从配置重新评估系统开始：

　　设计目录的路径建议的路径是optiSLang中原始参数化系统的工作目录或ANSYS Workbench optiSLang插件中相应参数化系统的工作目录。如果设计目录位于不同的位置，则可以通过按右侧的按钮打开文件浏览器。

　　设计目录格式可以在此处修改设计目录格式。默认格式为“Design％04d”。包含整数的占位符的任何格式都是有效的。整数可以用“％d”，“％i”，“％x”或“％o”表示。在路径发生数字中多次，请使用“％1％”。一些例子是：

　　“Design％04d”找到“Design0001”或“Design0112”等。

　　“设计％1％/ dp％1％”找到“Design1 / dp1”或“Design223 / dp223”等。

　　下面仅出于检查目的编写定义格式的示例。

　　设计编号所需的设计编号可以使用“全部”，“[”，“ - ”，“]”或“;”列出。这些不必是连续的，例如[1-3]; 5; [7-10]。将此行留空意味着“采取所有设计”。

　　合并数据

　　监控数据库的路径

　　浏览相应的optiSLang监控数据库文件。

　　合并输入数据

　　如果已从系统中删除参数并选择“合并输入数据”，则已删除的参数值将从监视数据库文件合并回设计表。如果未选择“合并输入数据”，则这些值不会出现在设计表中。

　　合并输出数据

　　如果已将响应或标准添加到系统中，则无论选择如何，结果设计都会显示它们。如果已从系统中删除项目并选择“合并输出数据”，则已删除项目的结果值将从监视数据库文件合并回结果设计表中。如果未选择“合并输出数据”，则这些值不会出现在设计表中。

　　optiSLang中的依赖参数处理

　　离开并按原样阅读

　　不对参数集进行任何更改。所有相关参数都在文件中读取。他们没有计算。

　　更改为混合参数

　　将所有相关参数转换为“Opt。+ Stoch。”类型的参数。值从文件中读取。

　　从参数中删除

　　从参数集中删除所有相关参数。不会读取值。

　　有关后处理和创建MOP的其他选项可以在向导的第二页上定义。完成向导后，原始系统将在此项目中取消激活，重新评估系统的求解器节点将设置为“读取模式”。

　　功能树提供了构建和计算表达式的替代接口。

　　表达式输入。用于构造要由optiSLang计算器计算的表达式。支持内置函数的完成。

　　结果视图。如果是标量值，则显示评估结果。否则，结果数据类型将显示为图标。

　　文档。显示内置计算器功能的文档。

　　可用功能。可用的计算器功能以树形结构列出。可以借助树上方的文本字段按名称过滤函数。

　　宏。要添加或编辑计算器宏，请在功能树中选择“宏”条目。文档窗口现在由宏选项替换。两个文本字段表示宏标识符和定义。要添加新宏，请在功能树中选择添加新....在下面的示例屏幕截图中，在树中选择了宏RESAMPLING。现在可以使用“更新宏”按钮编辑和更新其标识符和定义：

软件特色

　　参数化系统

　　参数系统是每种算法的基础。该对话框由以下组件组成。

　　参数 - 可以在算法对话框的此选项卡上应用所有参数定义/修改。每种算法都有自己的参数限制。

　　标准 - 在每个算法对话框的标准选项卡上，通过使用定义的参数，响应和计算器功能来定义目标，变量，约束。

　　其他选项 - 有关工作目录的常规设置可应用于参数系统对话框中的此选项卡。此外，可以在算法系统对话框中的此选项卡上应用optiSLang后处理器数据库文件编写和评估。

　　结果设计 - 在执行项目时填充设计表并进行更新。

　　参数化系统包含参数化过程链。发送设计以由求解器或过程链评估，然后发送回参数系统（父系统）。运行参数化系统意味着评估参考设计。

　　算法系统的附加组件是Start Designs选项卡。对于某些算法，定义启动设计非常有用。这可以通过导入或用户定义在此选项卡上完成。

　　基本上，Reevaluate System是一个参数化系统，它借助设计目录和监控数据库文件收集所有可用的设计。系统中的所有节点（例如，作为求解器的集成节点）在读取模式下执行（如果可用）。

　　设置

　　设计目录的路径

　　浏览相应的设计目录。

　　设计目录格式

　　可以在此处修改设计目录格式。默认格式为“Design％04d”。包含整数的占位符的任何格式都是有效的。整数可以用“％d”，“％i”，“％x”或“％o”表示。在路径发生数字中多次，请使用“％1％”。一些例子是：

　　例子：

　　“Design％04d”找到“Design0001”或“Design0112”等。

　　“设计％1％/ dp％1％”找到“Design1 / dp1”或“Design223 / dp223”等。

　　下面仅出于检查目的编写定义格式的示例。

　　设计数字

　　可以使用“all”，“[”，“ - ”，“]”或“;”来定义设计编号范围。默认情况下，将设置所选路径中找到的所有设计目录。设计编号不必是连续的，例如[1-3]; 5; [7-10]。将此行留空意味着“采取所有设计”。

　　合并数据

　　监控数据库的路径

　　浏览相应的optiSLang监控数据库文件。

　　合并输入数据

　　如果从系统中删除了参数并选择了“合并输入数据”，则删除的参数值将从监视数据库文件合并回设计表。如果未选择“合并输入数据”，则这些值不会出现在设计表中。

　　合并输出数据

　　如果将响应或标准添加到系统中，则无论选择何种结果设计都会显示结果设计。如果从系统中删除了项目并选择了“合并输出数据”，则已删除项目的结果值将从监视数据库文件合并回结果设计表中。如果未选择“合并输出数据”，则这些值不会出现在设计表中。

　　后处理的类型

　　选择生成的采样监控数据库文件的类型。

　　选择“Adapt bounds”时，参数的边界将设置为灵敏度监视数据库文件的采样的最小值和最大值。

　　可以在下面选择进一步的后处理选项（何时写入监视数据库文件，何时显示后处理）。

　　插槽。 Reevaluate系统继承了参数系统的所有插槽，并且还继承了算法系统的所有插槽。如果StartDesigns可用，则将使用这些预定义设计进行采样。如果没有存储响应，那么将计算设计。

安装步骤

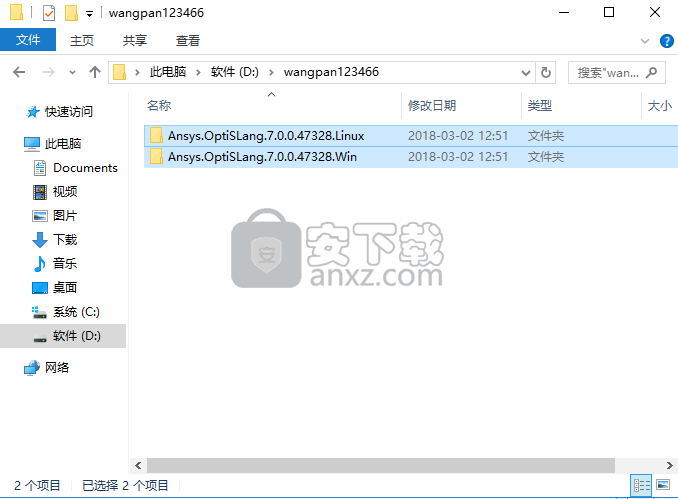

　　1、下载并打开安装数据包，得到相应的安装程序包

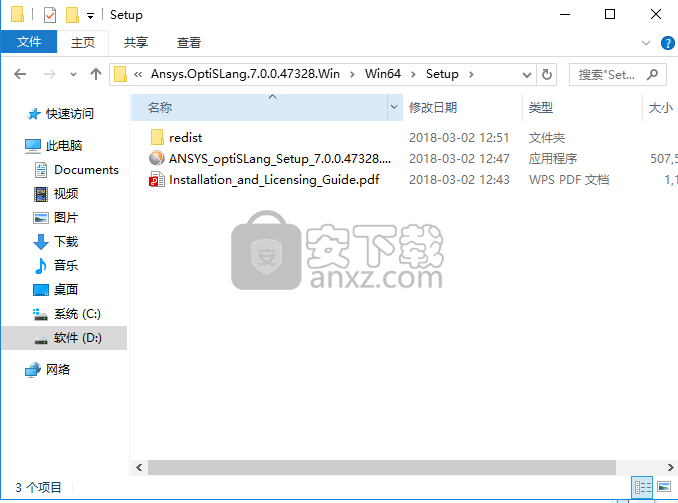

　　2、根据您自己的电脑应用系统选择相应的文件包打开，双击应用程序，进入安装界面

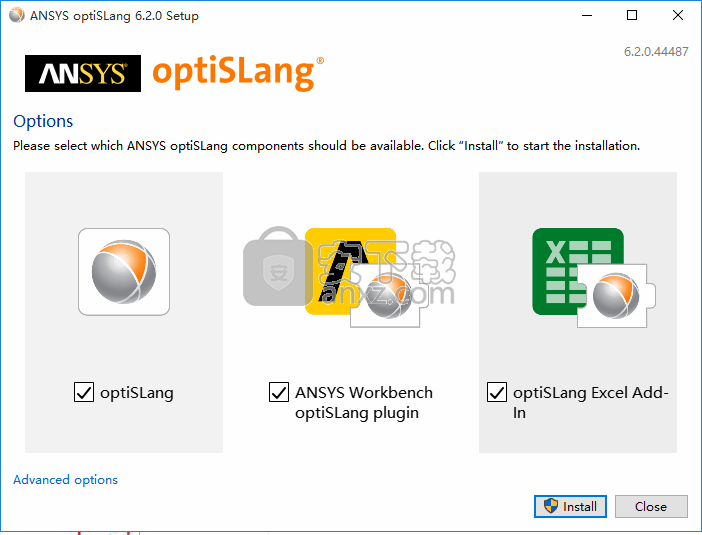

　　3、弹出安装界面窗口，阅读安装向导，点击安装按钮安装应用程序

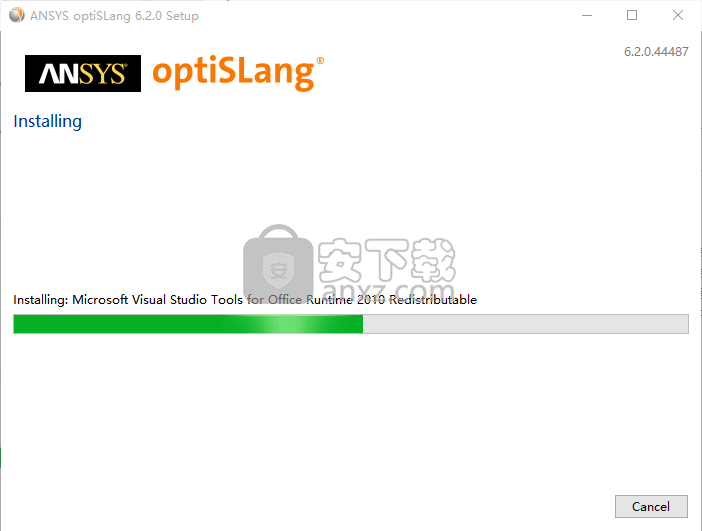

　　4、等待安装进度条加载完成，需要等待几分钟

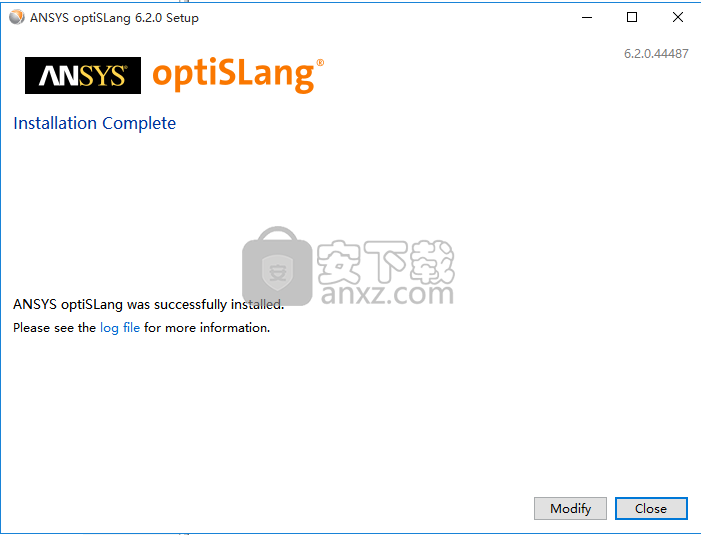

　　5、进度条加载完成弹出完成后，安装界面，点击“退出”按钮即可

方法

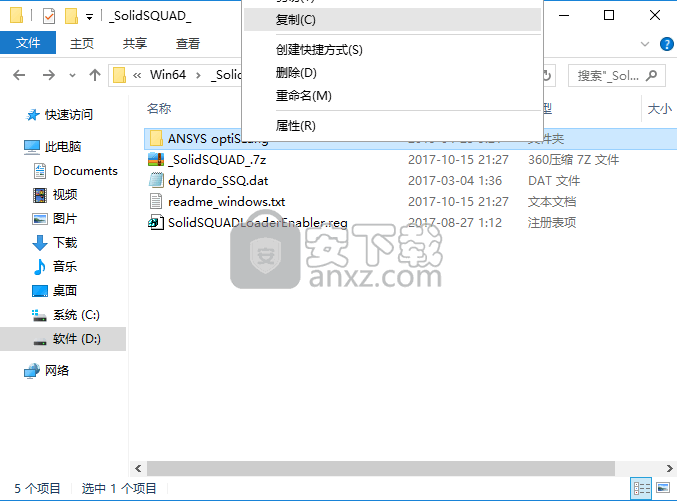

　　1、程序安装完成后，不要运行程序，解压补丁_SolidSQUAD_文件夹，将里面的ANSYS optiSLang文件夹复制到粘贴板

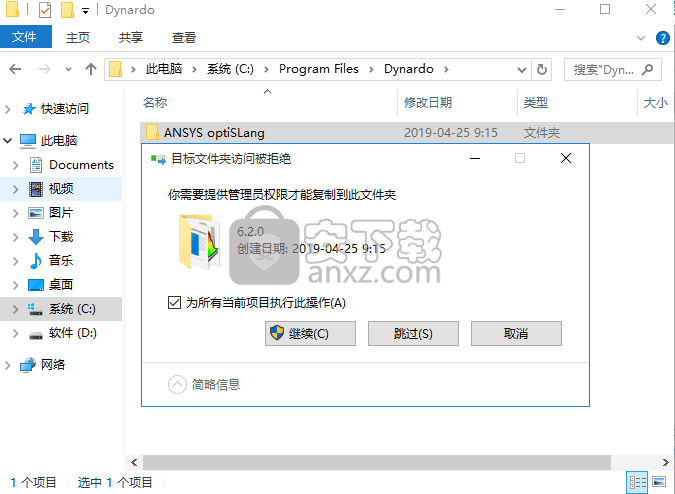

　　2、然后将其复制到安装目录并替换，默认安装目录在：C:\Program Files\Dynardo\ANSYS optiSLang；

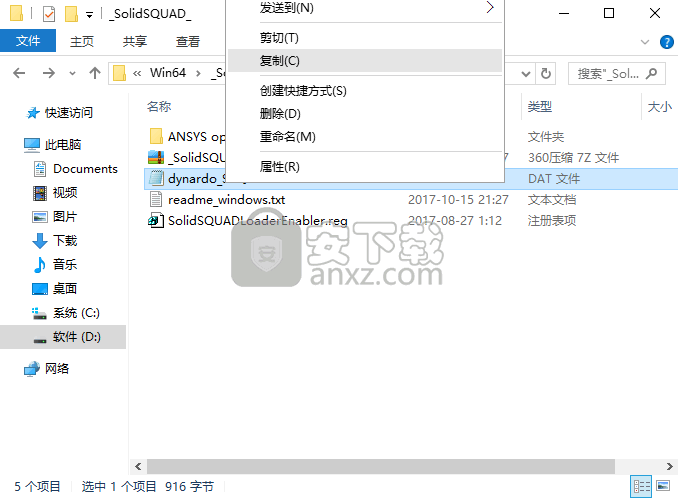

　　3、将文件 "dynardo_SSQ.dat" 复制到安装目录内

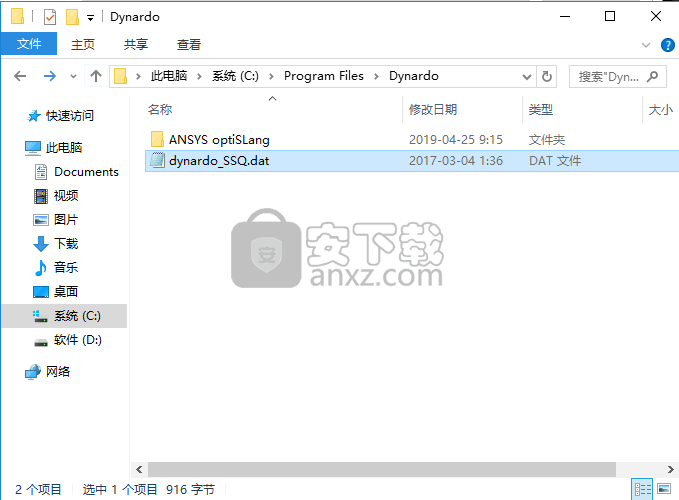

　　4、为了避免被删除，小编这里复制到 C:\Program Files\Dynardo；

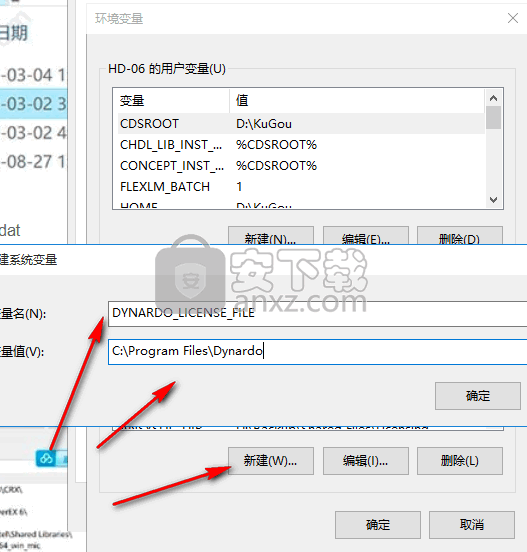

　　5、打开电脑系统，创建环境变量DYNARDO_LICENSE_FILE=fdynardo_SSQ.dat安装路径，默认一般是DYNARDO_LICENSE_FILE=C:\Program Files\Dynardo\fdynardo_SSQ.dat

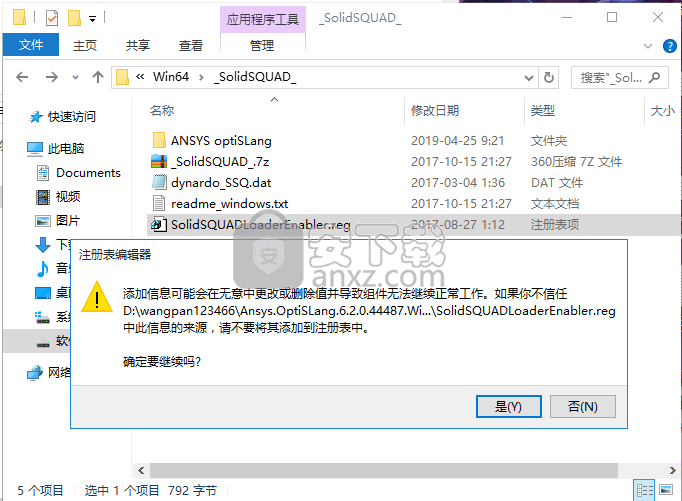

　　6、运行注册表文件SolidSQUADLoaderEnabler.reg，点是，将其添加到注册中；

　　7、完成以上步骤，即可将程序成功，可以免费长期使用

使用说明

　　1、原则上，optiSLang是一种用于图形编程，流程集成和流程自动化的工具。 两个重要组成部分为此提供了基础。

　　2、节点，节点可以在输入，过程/属性和输出中分开。

　　3、连接，连接用于管理两个节点之间的数据流并触发后继节点。

　　4、所有主要工作流程，如特定求解器链，灵敏度，优化和稳健性分析，以及重新评估系统，都可以通过向导创建，也可以通过用户构建进行扩展。 有几个教程和示例可供轻松入门。

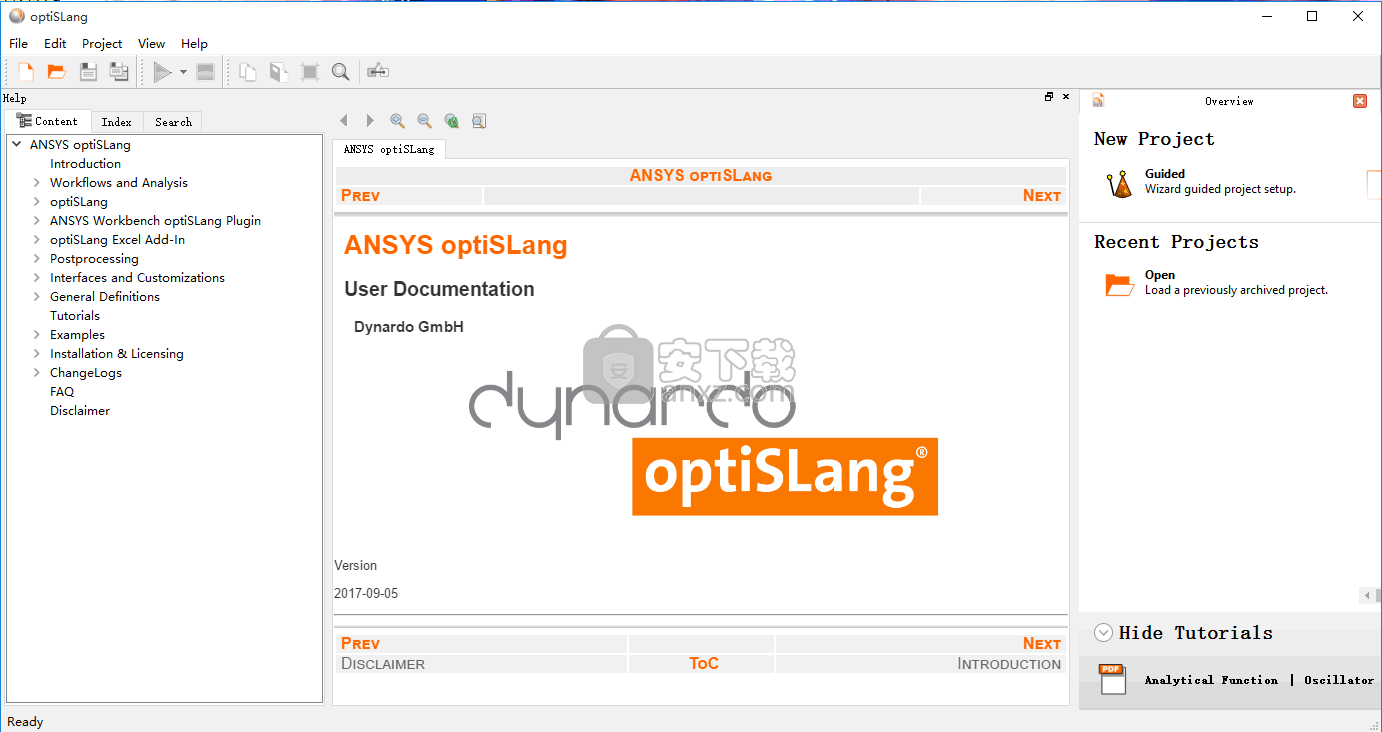

　　5、新项目、开始一个新项目可以通过、使用向导引导设置或、创建一个空项目、最近的项目、最近使用的项目列在此字段中以允许快速访问。

　　6、选择“加载项目”时，可以浏览某个项目。教程，optiSLang的教程类别位于用户界面的底部。预习

　　7、在最近的项目上移动鼠标时，此字段中会显示上次保存的场景和可能录制的注释的预览。 通过将鼠标悬停在教程按钮上，可以在预览窗口中显示教程。

　　8、工作数据，工作目录位置 - 定义工作目录“* .opd”的位置。所有文件和设计目录都保存在此处。选择“项目文件旁边”或浏览必须存在的自定义路径。

　　9、工作目录内容，选择“存储在项目文件中”时，该目录仅暂时使用。当optiSLang关闭并且“* .opd”将被删除时，optiSLang项目目录的数据将被存档。项目开放时将提取数据。

　　10,、选择“仅保留在工作目录中”时，当optiSLang关闭时，数据将不会被删除并存档在“* .opf”中。

　　11、ANSYS项目工作目录名称 - 这是与ANSYS Workbench节点连接的项目的备份副本和临时文件的目录。

　　12、项目保存 - 在此处关闭任何类型的自动保存行为。如果未选择此选项，除了系统和节点的所有自动保存点之外，项目将在开始执行时自动保存。

　　13、此外，可以定制水平和垂直部分调整大小模式。 “在编辑器中打开”在外部编辑器中显示日志文件。过滤日志消息，消息类型，信息：如果来自任何选定发件人的选定信息将显示在消息窗口中

　　14、警告：如果来自任何选定发件人的选定警告将显示在消息窗口中，错误：如果来自任何选定发件人的选定错误将显示在消息窗口中

　　15、寄件人，集成节点：将显示由任何集成节点发送的所有选定消息类型。参数化系统：将显示由任何参数化系统节点发送的所有选定消息类型。

　　16、其他节点：将显示由任何公共节点发送的所有选定消息类型。自定义部分调整大小模式，调整模式大小

　　17、交互式：这些部分可以交互式调整大小，不会自动调整大小。这通常比自动调整内容大小更快。

　　18、调整内容大小：这些部分会自动调整为内容。此模式通常比交互模式慢，但具有根据内容始终具有正确大小的部分的优点。

　　19、Python控制台，导入Dynardo python模块时，可以使用python控制台，设置或修改项目，添加和连接节点，修改节点属性和

　　20、初始化算法系统（DOE，鲁棒性，优化，MOP）。可以在这里找到可用的python模块。

　　21、注意：可以在此处找到一些示例。所有“控制台示例”都可以在编辑器中打开并复制到python控制台中。不要犹豫，试验这些脚本。
