Autodesk Simulation CFD 2016 中文

　　Autodesk Simulation CFD 2016是一款功能强大CDF模拟分析软件，软件具备了一套完善的流体力学以及热传仿真与模拟方案，并为用户提供模型评估、AEC太阳能加热、新的湍流模型、简化结果探测等多种强大的功能，能够协助用户进行CDF的模拟以及数据分析，让用户能够更好的测试您的产品设计，从而在制造前能够对产品进行有效的优化，提升产品质量，节约成本，有需要的用户赶紧到本站下载吧！

软件功能

　　模型评估工具包

　　您有多少次将模型导入到模拟包中，只是让网格物体无法在模型中进行网格划分或创建不良网格？你通过网格过程多少次才最终导致模拟性能或结果不佳？Autodesk®已将模型评估工具包（MAT）添加到我们的CFD产品中，以帮助您避免这些代价高昂的低效问题。

　　Autodesk®SimStudio工具

　　在将模型转换为CFD之前，请将新的SimStudio插件用作CAD读取器和几何体准备工具。

　　表面包装

　　使用新的表面包装工具可轻松生成CFD质量的外部网格，无需进行大量的CAD清理。

　　将CAD实体组导入顶级程序集

　　CAD实体组是零件或曲面的集合，使用与Autodesk®CFD一起安装的对话框在CAD系统中创建。它们提供了一种自动分配设置和构建设计研究的便捷方式。启动Autodesk®CFD后，CAD实体组将添加到方案中，并作为Autodesk®CFD组显示在设计研究栏的“组”分支中。

　　已修改Autodesk®Inventor的此功能，以允许将零件和子装配中的组导入顶级装配。这样可以更轻松地从这些子组件中重用组，尤其是在多个组件中使用它们时。

　　改进的图形性能

　　Autodesk®CFD中的图形引擎已升级，以提供更快的性能。在浏览大型，高度详细的模型时，您将看到最多的效果。新的图形引擎还会更新“材料”和“载荷”任务的上下文工具栏和图例栏的外观。

　　新解算器技术

　　为了不断提高Autodesk®CFD的解决方案效率，我们开发了一种新的求解器。对于CFD 2016，求解器功能有限，称为“CFD2”。您可以通过修改一系列标志并运行CFD 2016安装文件夹中包含的配置工具来启用解算器。CFD2的开发计划继续进入未来版本的Autodesk®CFD，并作为早期预览在CFD 2016中提供。

　　CFD2专为大型模拟而设计，包含大约3000万到5000万个元素。与原始求解器不同，CFD2使每个进程能够作为进程/线程混合在多个线程上运行。此外，CFD 2旨在优化缓存性能。当使用多个计算节点时，CFD 2显示了大型模型的显着解决方案时间加速。单个计算节点上较小模型的性能与默认CFD求解器相当。

　　CFD2架构非常适用于具有大量处理器和由多个计算节点组成的集群的系统。它适用于使用标准网络连接的系统。Infiniband等更高性能的连接性进一步提高了解决方案的速度，但并不需要实现CFD2的优势。

　　AEC太阳能加热

　　在许多AEC应用中，撞击外墙并穿过窗户的太阳辐射显着影响乘员舒适度和结构或空间的整体能量效率。

　　Autodesk®CFD中的AEC太阳能加热模拟太阳热通过窗户和墙壁进入结构的影响。它通过窗口计算入射太阳辐射的光路，以计算由于太阳光进入占用空间而产生的热量增益。与外部太阳能加热不同，结构周围不需要圆顶，因为内表面与空气接触。

　　新的湍流模型

　　在复杂流动精度提高的基础上，引入了两种新的湍流模型：

　　SST k-omega RC（Smirnov-Menter）

　　建议将此模型用于高曲率流动，例如旋风分离器中的曲率流动。

　　这是具有旋转和曲率（RC）校正的Menter双方程模型。

　　它是计算密集型的，需要精细的网格。

　　在某些情况下，此模型可能需要几千次迭代才能收敛

　　SST k-omega RC（Hellsten）

　　该型号推荐用于某些翼型，包括NACA0012和Coanda翼型，以及小型高速旋转装置和高度弯曲的流动以及凸面上的流动。

　　这是Menter SST双方程模型，具有Hellsten的简化旋转/曲率校正

　　在凸面上显示良好的流动预测，其中脱离点可能难以用其他湍流模型预测。

软件特色

　　决策中心

　　决策中心是比较设计备选方案的环境。用它来识别满足您设计目标的设计。决策中心是结果可视化过程的关键部分。在CFD 2016中，实施了几项变更以简化其使用。

　　决策中心功能区选项卡

　　为了改善决策中心的可访问性，功能区中添加了“ 决策中心”选项卡。单击此选项卡可打开环境，以使用摘要图像，摘要值和摘要图比较多个方案的结果。新选项卡将替换“结果”选项卡和“快速访问”工具栏中的“决策中心”命令（两者都已从CFD 2016中删除）。

　　重新设计的摘要项目选择结果数量

　　默认情况下，现在会显示“汇总部件”，“汇总平面”和“汇总点”的所有可用数量。此外，通过添加“显示数量”对话框，改进了切换单个数量显示的过程。此对话框列出了可用数量，并具有显示全部和无数量的命令。

　　摘要部件包括其他材料设备

　　在CFD 2016之前，仅报告了流体，固体，内部风扇和紧凑型热模型（CTM）材料的摘要部件数据。对于CFD 2016，可用作摘要零件的材料装置清单已扩展到包括TEC，散热器，热交换器，阻力和离心泵/鼓风机材料装置。

　　用户界面

　　轻松访问模拟社区

　　您现在可以访问模拟社区通过单击的Autodesk®CFD 社区（标签）> 连接（面板）> 模拟社区。Simulation Community是一个与Autodesk®Simulation产品的其他用户连接的平台。您可以查看最新的Sim TV视频，在论坛上分享信息，将有趣的结果图像发布到图库，以及查看最新的博客条目。

　　新的学习路径

　　一组新的学习路径显示了Autodesk®CFD产品帮助如何用于不同的体验级别和内容需求。无论您是学习基础知识的新用户还是经验丰富的用户，您都可以使用这些地图来指导您完成产品帮助的不同部分。

　　粒子追踪动画

　　“粒子追踪”对话框已使用改进的动画控件进行修改。这些控件遵循播放，增量，快进和倒带的典型“VCR”按钮。

　　简化结果探测

　　要使用鼠标简化探测结果，您现在可以简单地将鼠标悬停在感兴趣的区域上，以在状态栏中显示当前结果值。如果全局结果模式处于活动状态，则可以将鼠标悬停在墙面上以探测墙上的结果。如果“平面”模式处于活动状态，则可以将鼠标悬停在结果平面上以探测平面上的结果。

　　过滤可视化工具已停用

　　用于可视化3D结果分布的过滤工具不再可用。该功能已从“结果”上下文菜单和功能区中删除。

　　更改自定义PCB材料如何存储在本地材料数据库中

　　当在CFD 2016中打开包含“本地”数据库中的自定义PCB材料的CFD 2016前设计研究文件时，请执行以下步骤以确保材料正确应用于模拟模型：

　　打开“材质编辑器”，然后选择PCB材质。

　　单击确定。（或者，将PCB材料保存到材料数据库，例如My Materials。）

　　将PCB材料重新应用到零件上。

安装方法

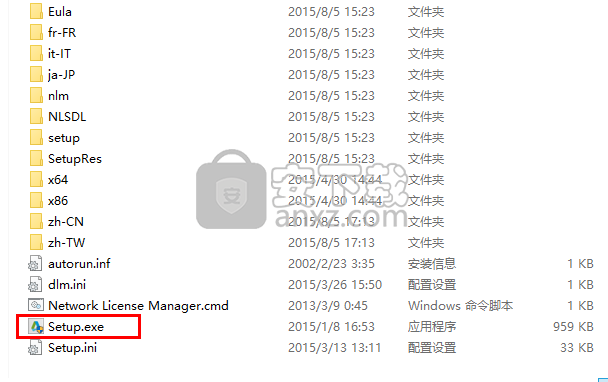

　　1、首先，在本站下载并解压软件，打开解压包双击安装程序“Setup.exe”开始安装Autodesk Simulation CFD 2016。

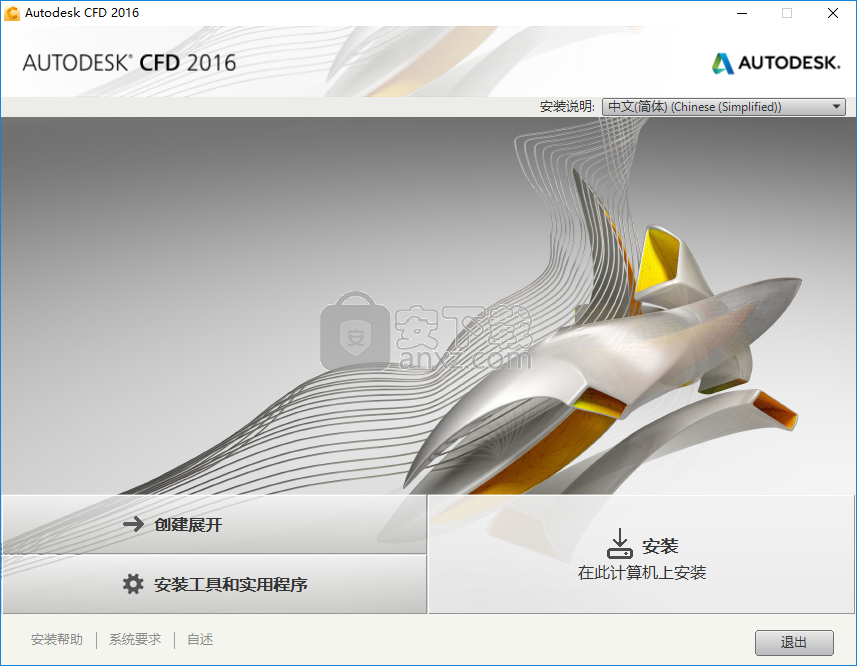

　　2、进入Autodesk Simulation CFD 2016的安装界面，点击【安装-在此计算机上安装】按钮。

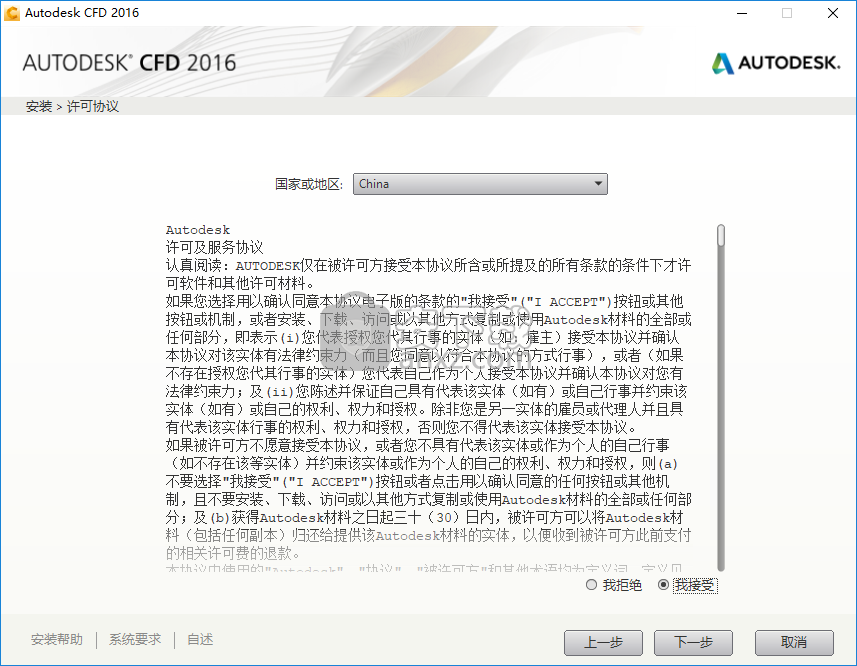

　　3、阅读Autodesk的许可及服务协议，勾选【我接受】，再单击【下一步】。

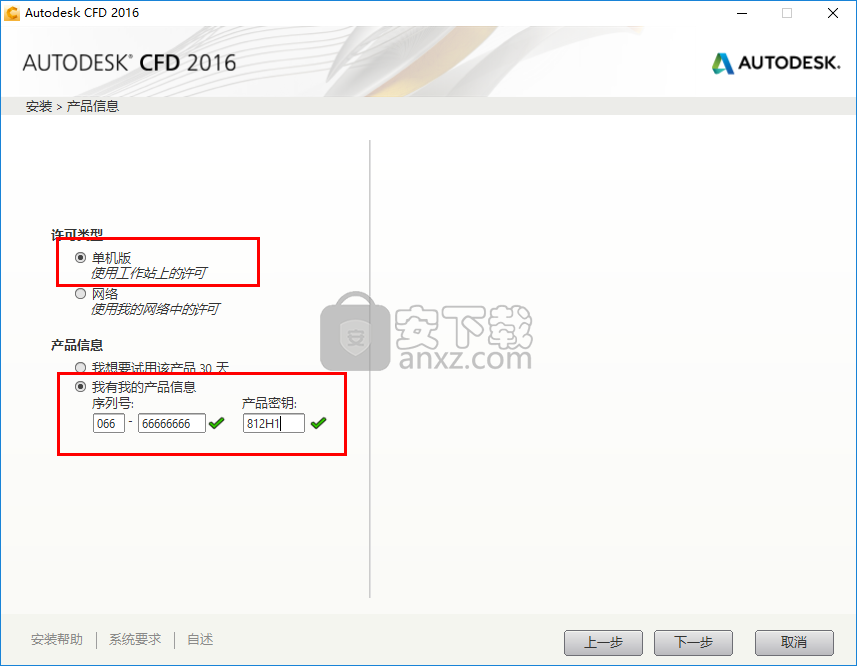

　　4、进入产品信息界面，在许可类型中选择【单机版】，然后在产品信息至中勾选【我有我的序列号】，输入序列号：066-66666666，产品密钥：812H1，点击【下一步】。

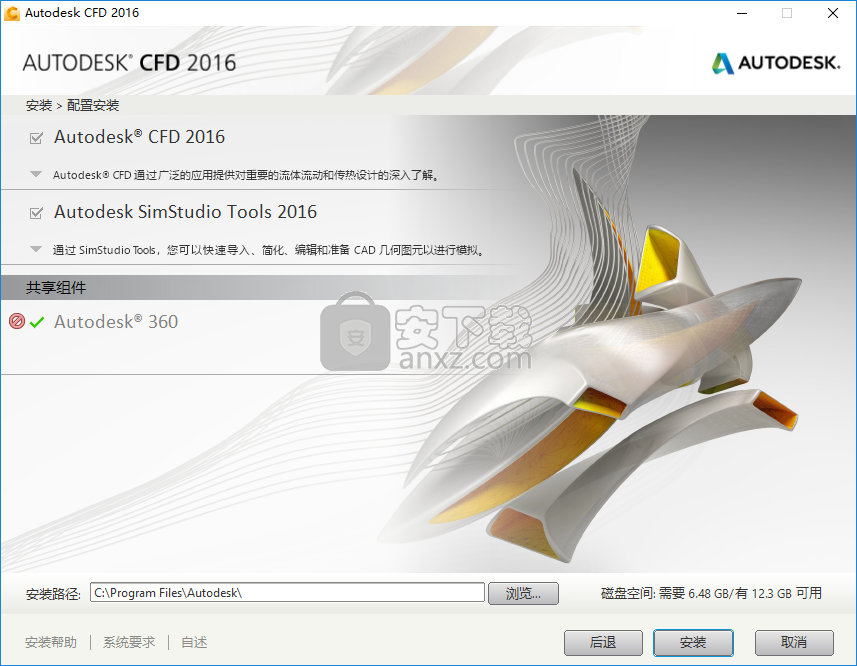

　　5、配置安装，选择安装组件（一般选择默认的勾选）与安装路径（安装路径可选择默认也可以自定义设置），然后点击【安装】按钮。

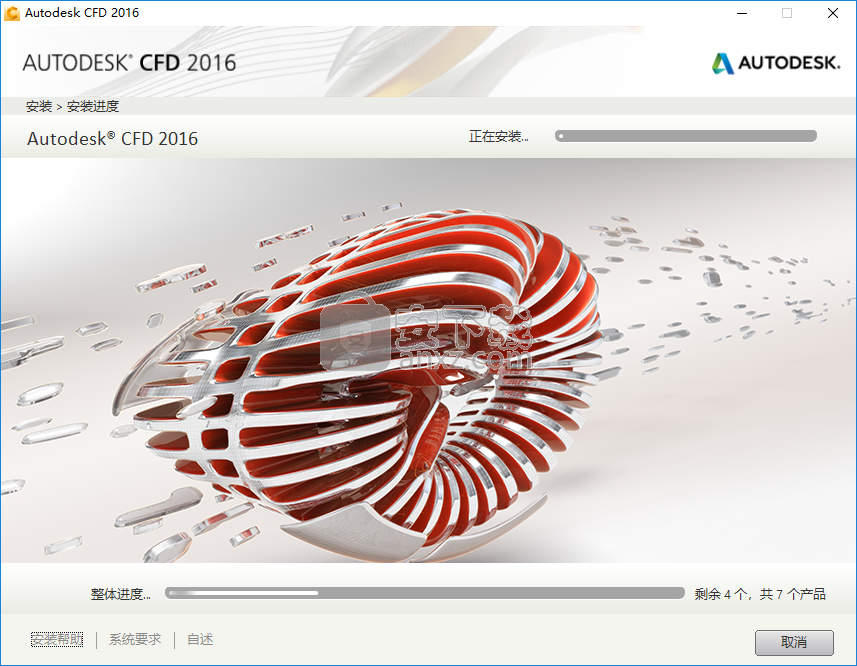

　　6、正在安装Autodesk Simulation CFD 2016，等待安装完成。

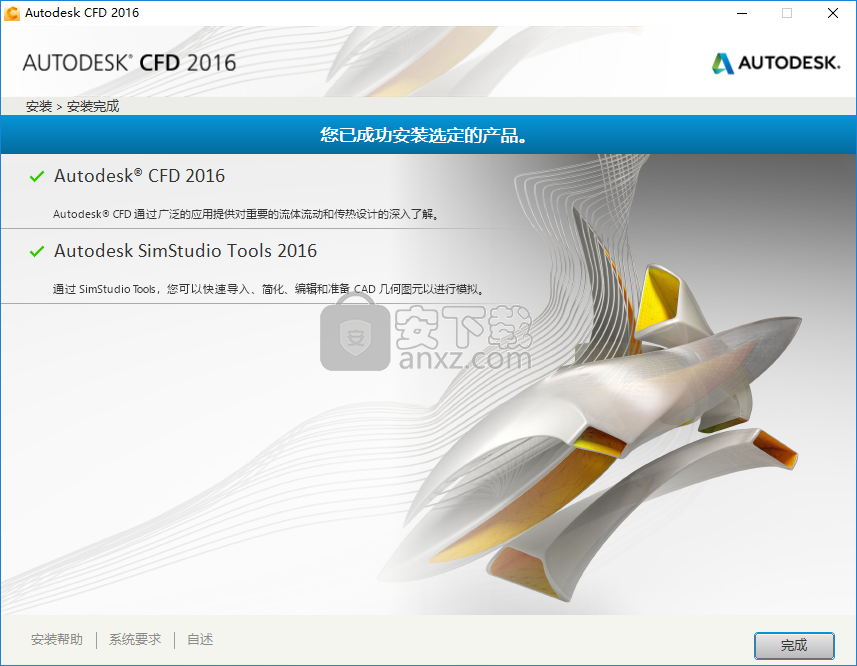

　　7、弹出如下的Autodesk Simulation CFD 2016安装完成的提示，点击【完成】。

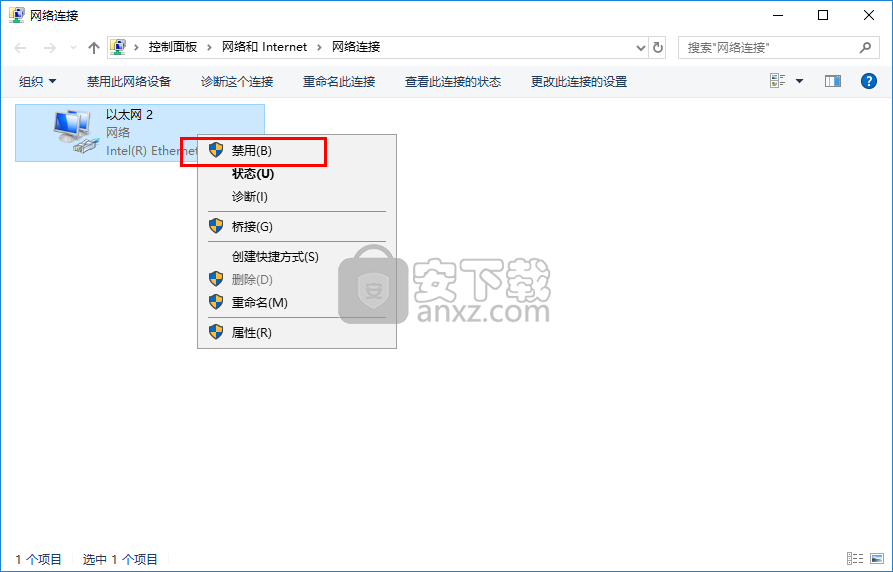

　　8、用户先给电脑执行断网，需要在断网状态下进行操作（控制面板\网络和 Internet\网络连接下设置，或者拔掉网线）。

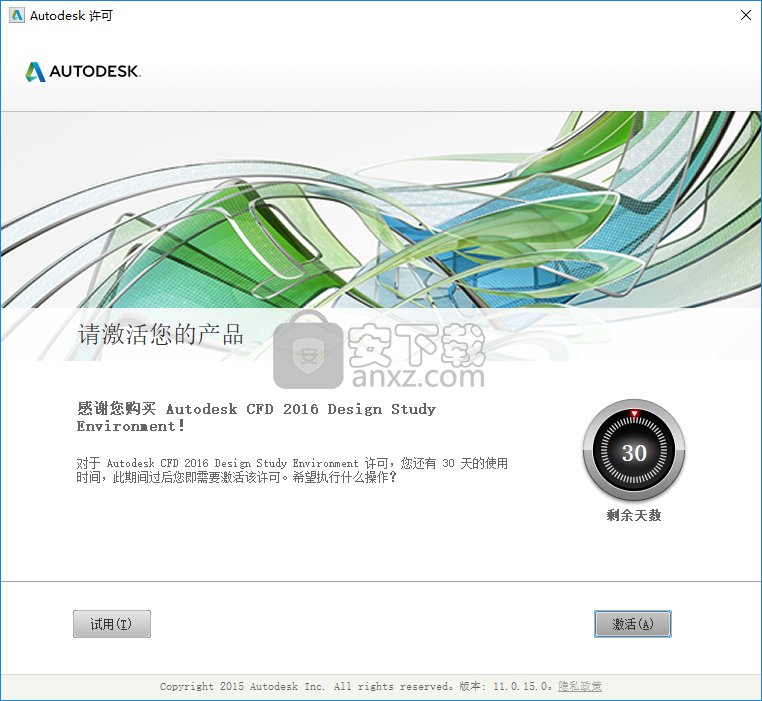

　　9、双击桌面上Autodesk Simulation CFD 2016图标运行软件即可进入如下的请激活你的产品界面，点击【激活】。

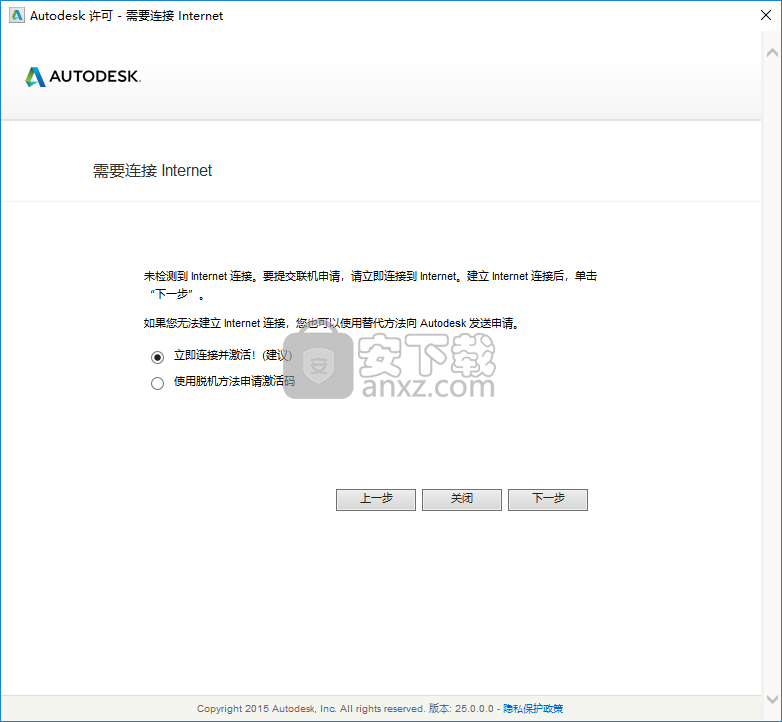

　　10、弹出如下的需要连接Internet的提示窗口，点击【上一步】按钮，返回请激活产品你的产品界面，再点击激活。

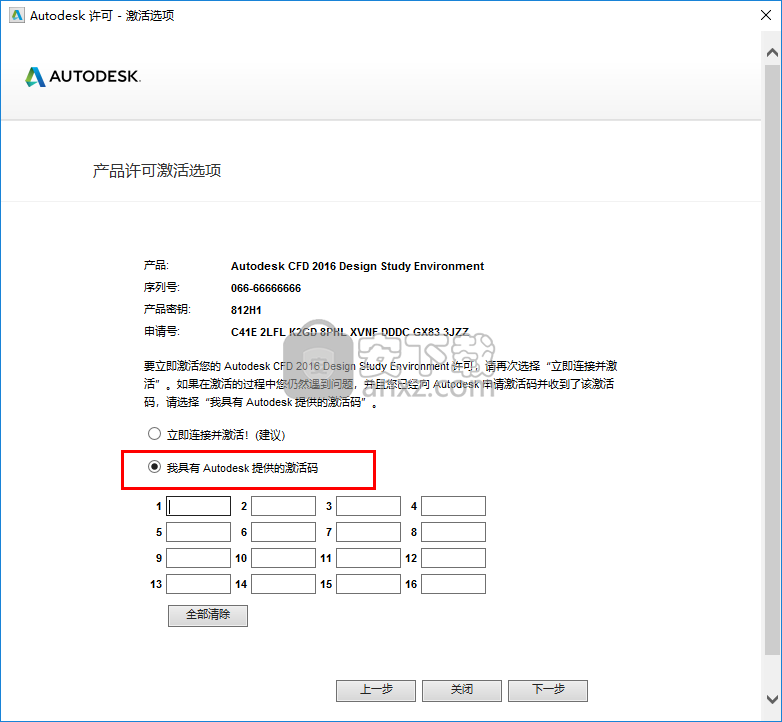

　　11、随即，会进入如下的产品许可激活选项界面，我们选择第二项的【我具有Autodesk提供的激活码】。

　　12、打开“crack”补丁文件夹，以管理员身份运行注册机程序“xf-adsk2016_x64.exe”，注册机程序分为32位与64位用户可以根据电脑系统进行选择（压缩为rar文件，可以先解压）。

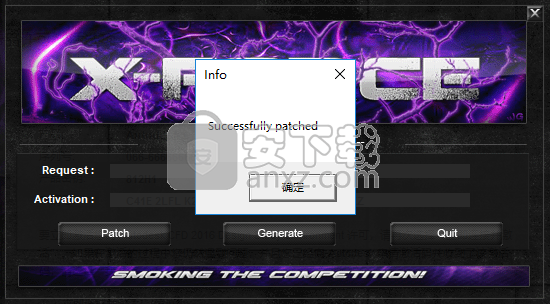

　　13、进入注册机界面后，点击【patch】按钮，弹出如下的“successfully patched”的打补丁成功提示，点击【确定】。

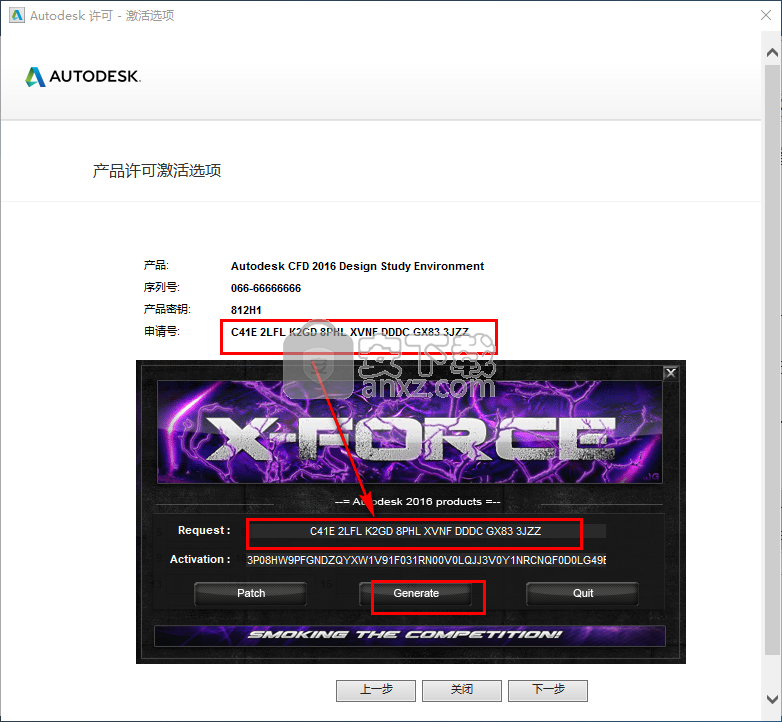

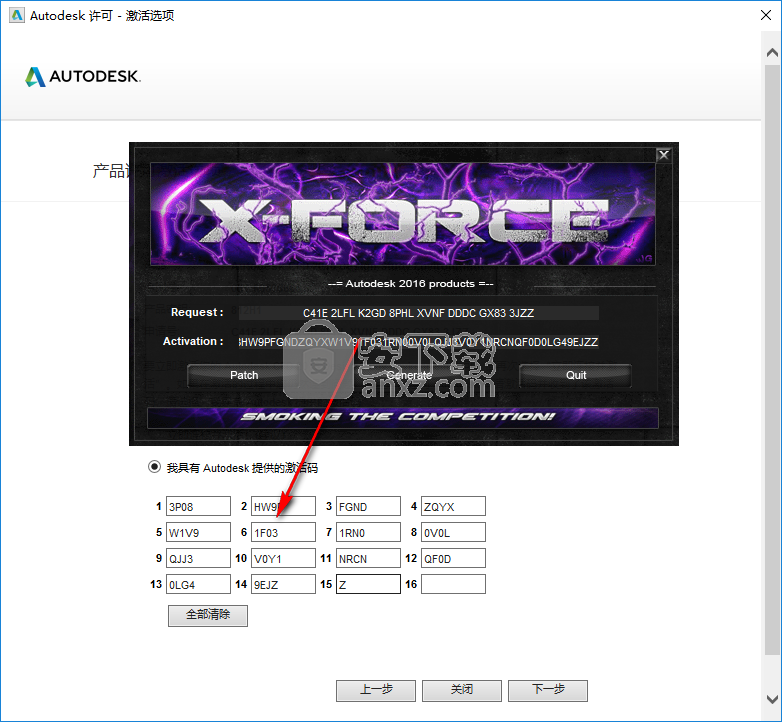

　　14、我们将产品许可激活选项上的申请号复制到注册机上的【request】一栏，然后点击【generate】按钮。

　　15、即可在【activation】一栏生成激活码，再将activation中的激活码复制到软件的激活码一栏下，点击【下一步】。

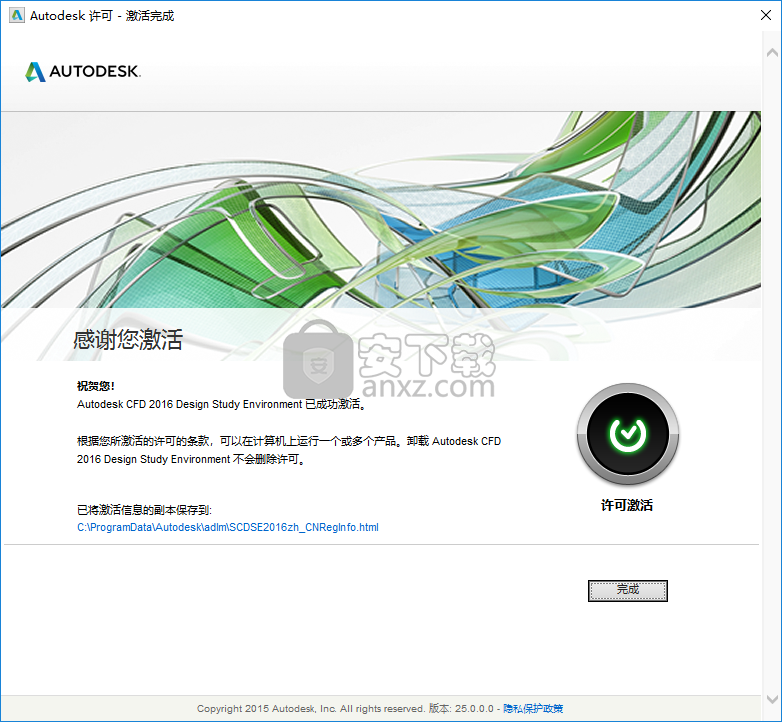

　　16、弹出如下的Autodesk CFD Design Study Environment已成功激活提示，即可完成。

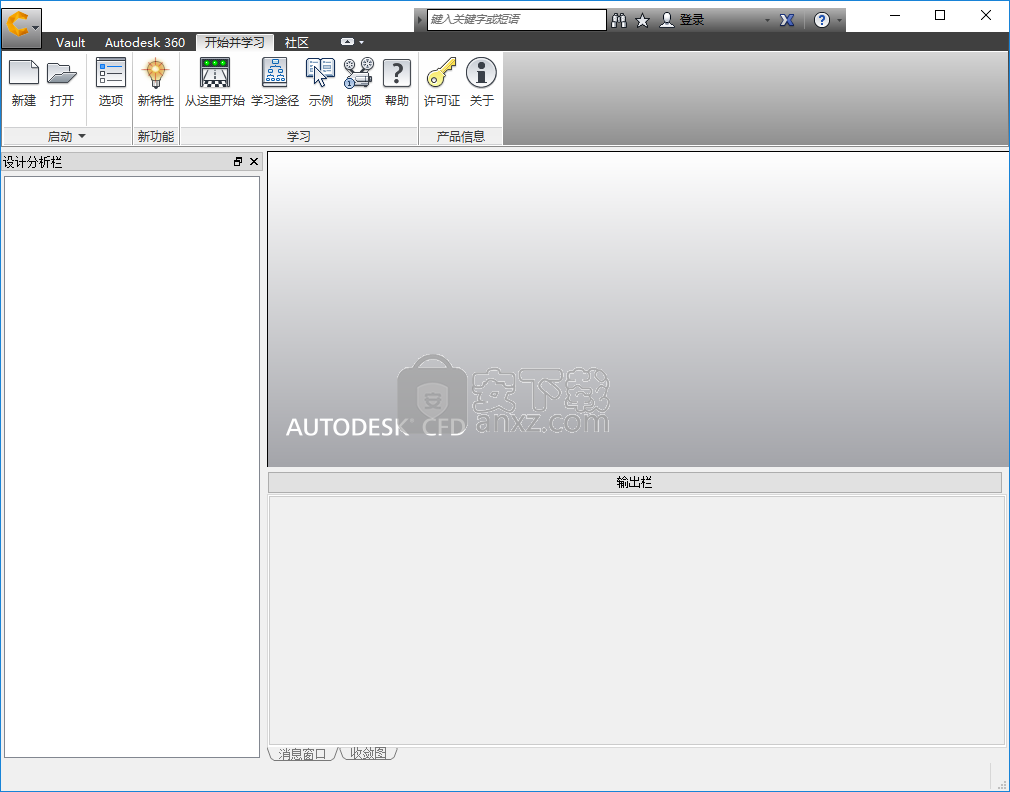

　　17、用运行Autodesk Simulation CFD 2016即可直接使用。

使用说明

　　粒子痕迹

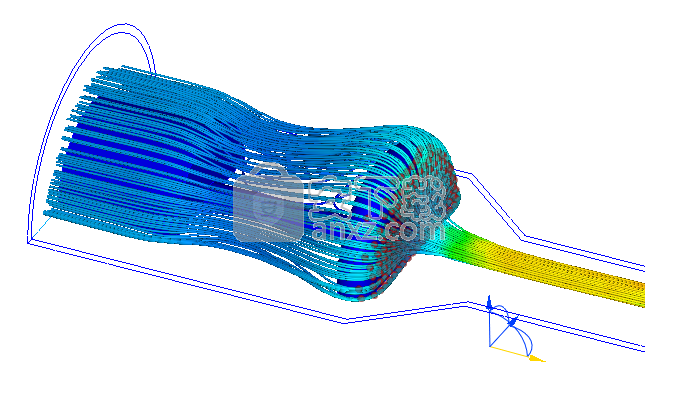

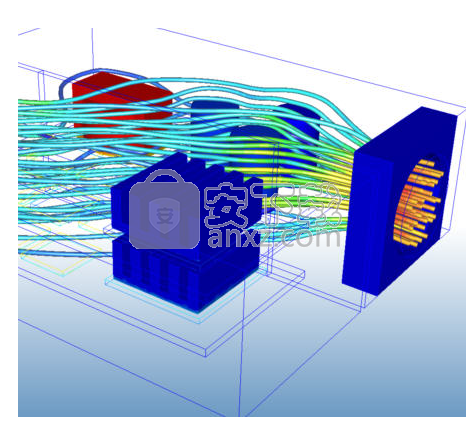

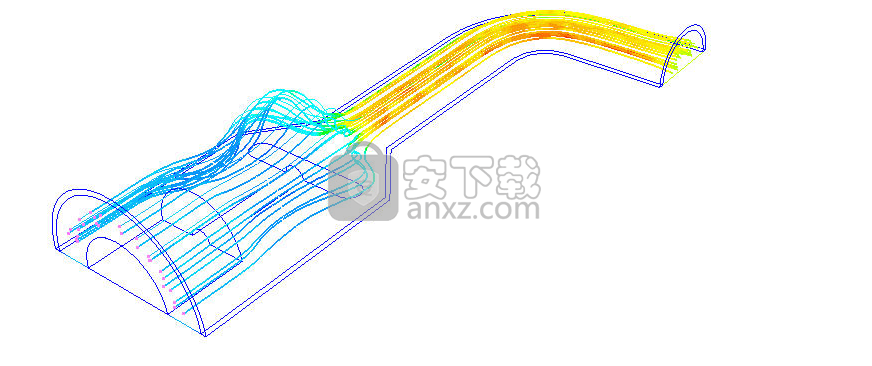

　　粒子痕迹在概念上类似于流动中的注入染料流。它们是一种非常强大的可视化流动方式。

　　创建粒子轨迹

　　单击 结果（选项卡）> 结果任务（面板）> 跟踪。

　　从“ 创建集”面板中定义 种子类型， 图案和 密度。（您可以使用默认设置或修改菜单中的设置。）

　　单击 添加。

　　单击模型的曲面。根据种子类型，您可能需要单击并拖动，多次单击，或者只需单击特定位置即可定义种子分布。

　　单击曲面时，将在第一个带阴影的几何曲面或结果平面上创建与鼠标光标对齐的种子点。如果没有与鼠标对齐的阴影表面，则会在第一个可见表面（可以显示为轮廓）上创建种子点。如果表面是流动开口（或两个流动区域之间的内表面），则痕迹从种子生长。如果表面是外部固体表面，则不从种子中提取痕迹。但是，您可以通过拖动三重轴上的轴将种子移动到流场中。

　　要移动种子集，请左键单击三重轴中的轴并拖动到模型中任意位置的所需位置。通过拖动三重轴上的圆弧来旋转轨迹集。

　　要隐藏跟踪集，请右键单击该集，然后选择“隐藏跟踪集”。您还可以取消选中Design Study Bar的Results分支中的Traces Set分支。

　　要恢复隐藏的跟踪集，请稍微拖动轴三元组或检查设计研究栏的“结果”分支中的“跟踪集”分支。

　　种子类型

　　使用“种子类型”菜单选项可控制种子的排列方式。其中一些选项对于创建大量种子很有用; 其他人是在特定地点创造一些种子的理想选择。

　　点

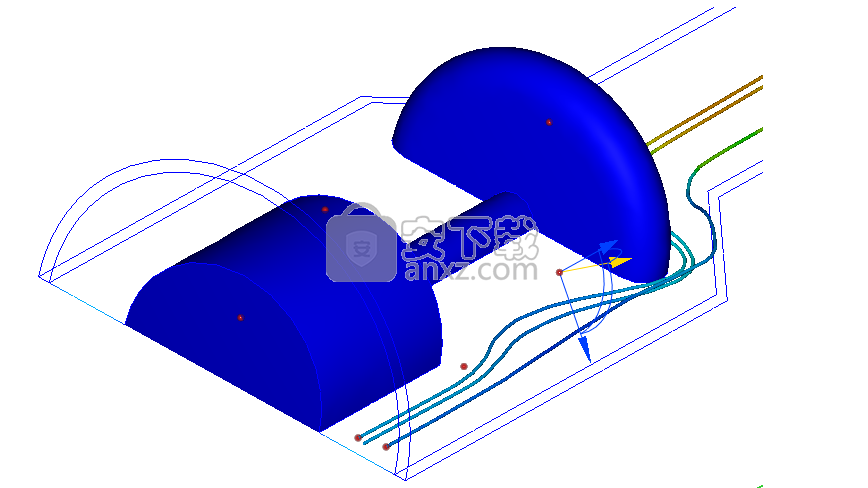

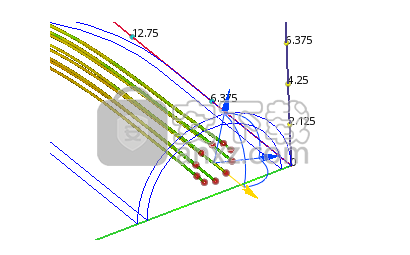

　　使用 Point在模型曲面上创建单个跟踪种子。

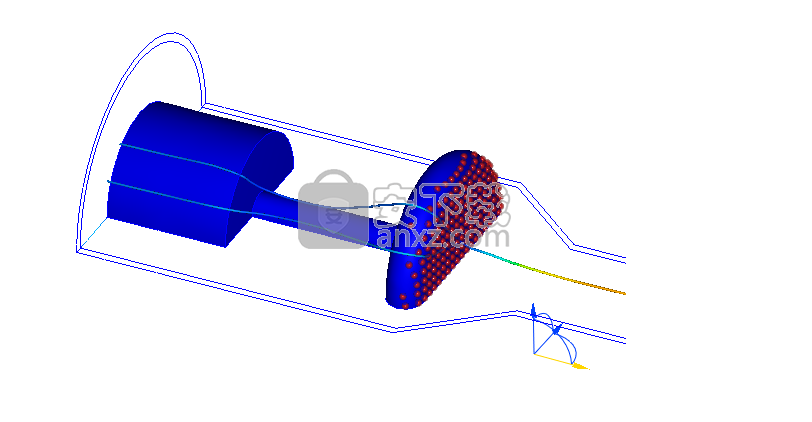

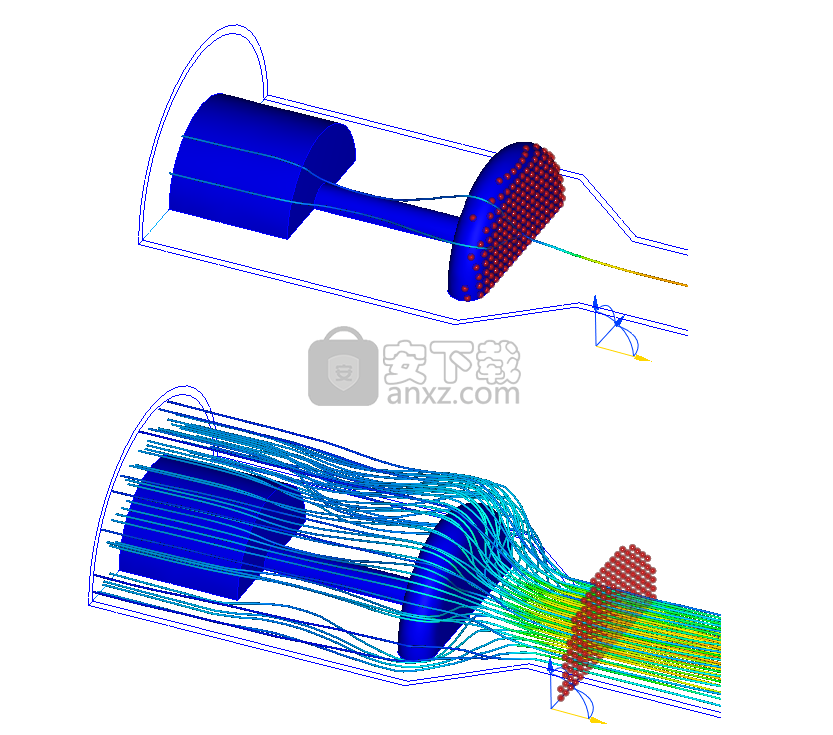

　　在图像中，请注意位于出口处的种子有痕迹。位于外壁和阴影提升阀上的种子没有痕迹，因为它们位于流动不移动的固体表面上。

　　线

　　使用 Line创建单行跟踪种子。在该行的一端单击一次，拖动到所需的长度，然后再次单击以完成该行：

　　环

　　使用 戒指创建未填充的圆形微量种子。在圆的中心单击一次，拖动到所需的半径，然后单击以完成圆环形式：

　　圆

　　使用“ 圆形”创建填充的圆形微量种子。在圆的中心单击一次，拖动到所需的半径，然后单击以完成圆形：

　　长方形

　　使用矩形创建有序网格。单击一次以定义第一个角，拖动到所需的宽度，然后再次单击。拖动到所需的高度，然后单击第三次以完成矩形窗体：

　　区域

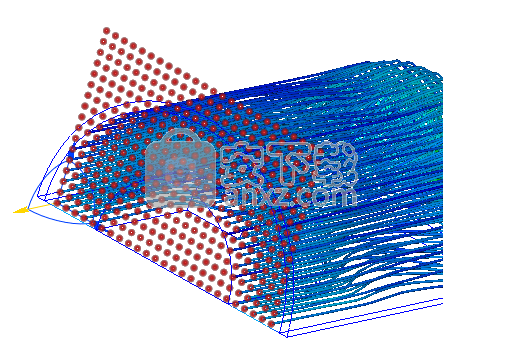

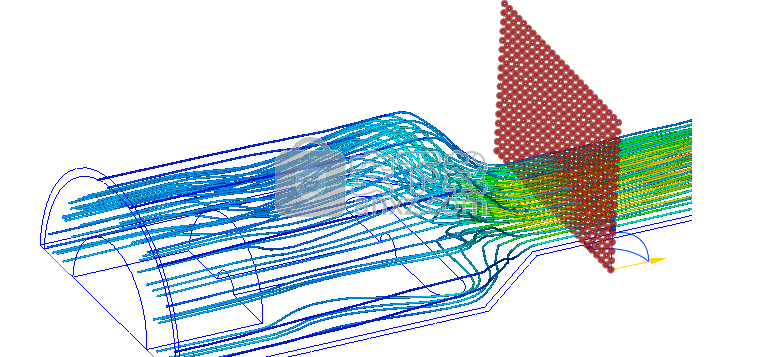

　　“ 区域”选项将跟踪种子分布直接应用于几何平面或结果平面。使用此选项可在整个结果平面中创建均匀的迹线分布。计算侵蚀时，此方法很有用 。

　　键入

　　键入确切的X，Y和Z坐标。用逗号分隔每个坐标。（不要用括号或括号括起坐标。）

　　种子模式

　　您可以使用 种子模式控制种子点在定义网格上的间隔方式。请注意，无法为某些种子类型（例如线或点）选择种子模式。

　　钻石

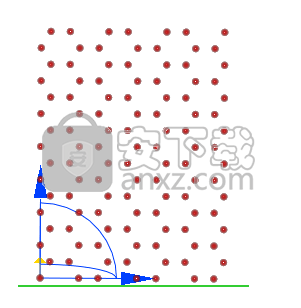

　　钻石图案通过飞机错开种子点：

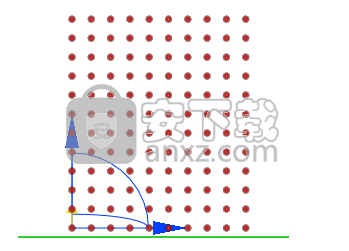

　　格

　　网格模式创建有序分布：

　　六边形

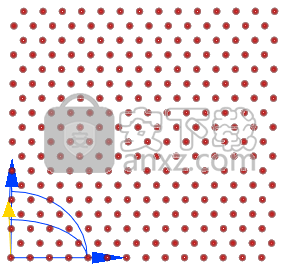

　　六边形图案将种子点错开成六边形分布：

　　编辑粒子轨迹

　　点击 编辑从 修改设置面板中打开编辑跟踪设置对话框。您可以使用此选项删除单个迹线，更改显示的结果数量或将迹线显示为纯色，并修改迹线的属性。

　　默认情况下，跟踪在表中按其跟踪ID排序。

　　要按ID或驻留时间对跟踪进行排序，请单击相应的列标题。

　　要删除单个跟踪，请从列表中选择它，然后单击“ 删除”。单击“ 删除集”以删除集中的所有跟踪。

　　要删除整个跟踪集，请单击 “ 修改集” 面板中的“ 删除 ” 。要删除所有跟踪，请展开“ 删除”按钮，然后单击“ 全部删除”。

　　注意：跟踪遍历模型所用的时间是其 停留时间，并列出每个跟踪的时间。停留时间可以根据流量，几何形状以及颗粒是否具有质量而变化。停留时间比其他时间相对较长的痕迹会影响动画。这样的痕迹将非常缓慢地动画，然后是其他人的非常快速的动画。

　　结果/颜色

　　通过从“ 结果”菜单中选择来更改显示的结果数量 。要显示具有统一颜色的迹线，请选择“ 实心”，然后单击颜色选择器以更改颜色。

　　请注意，您可以通过右键单击模型上的跟踪集，或右键单击设计研究栏的“结果”分支中的“跟踪集”分支，从“编辑跟踪集”对话框控制结果/颜色。

　　修改跟踪属性

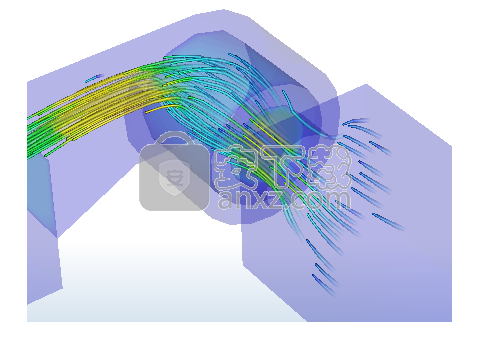

　　出现

　　通过右键单击模型上的跟踪集，或右键单击设计研究栏的“结果”分支中的“跟踪集”分支，可以从“编辑跟踪集”对话框控制跟踪集的外观。

　　气瓶

　　行

　　彗星

　　球

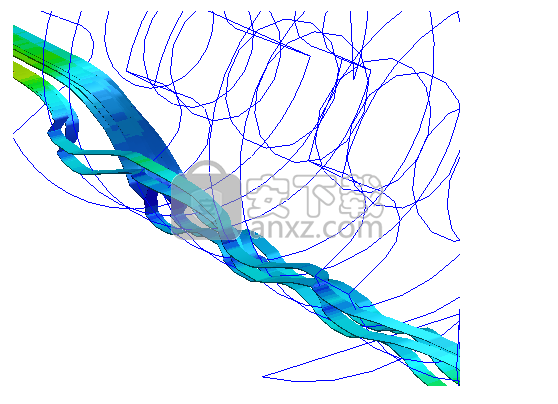

　　丝带

　　范围

　　使用范围来定义是否绘制完整迹线（全范围），或者是否仅绘制种子点的上游（后向）或下游（前向）长度。

　　请注意，您可以通过右键单击模型上的跟踪集，或右键单击设计研究栏的“结果”分支中的“跟踪集”分支，从“编辑跟踪集”对话框控制范围。

　　跟踪宽度

　　使用“ 宽度”设置控制迹线的大小 。增加圆柱体，球体和点的宽度会使直径变大。增加线条的宽度使它们显示为条带。

　　脚步

　　使用“ 最大步数” 设置控制迹线的长度 。对于大多数迹线，默认值5000是足够的。如果迹线在模型中途停止，则为非常精细的网格模型增加此值。

　　块

　　默认情况下，粒子轨迹没有质量，因此它们的移动仅受流动的影响。要使迹线表现得更像流动系统中的物理物质，请启用 质量。

　　投射跟踪种子

　　“ 项目种子”面板中的命令 允许将轨迹定位到特定曲面或种子平面上。这些命令对于在模型上或刚从模型外的特定位置定位轨迹非常有用，可以非常靠近实体对象显示流动。

　　下到阴影表面

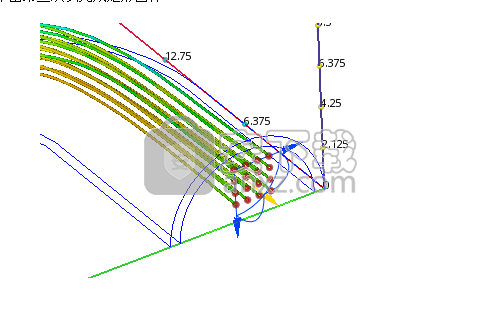

　　这对于仅仅从固体中浓缩痕迹是有用的，并且对于空气动力学研究或人体舒适度模拟是理想的，其中非常接近固体形式的流动是特别感兴趣的。将种子投影到特定表面：

　　在感兴趣的对象附近创建跟踪集。使用超过对象大小的种子分布是个好主意。请注意，您可能必须远离实体创建种子网格，然后将其（使用轴三元组）移动到靠近对象的位置。

　　因为此命令通过在黄色轴的负方向上投影种子轨迹来工作，所以如有必要，通过旋转轴三元组来确保方向正确。

　　将对象的外观更改为着色。（您可以通过右键单击零件并选择“着色”，从“ 设计研究栏”的“零件”分支执行此操作。确保 在着色零件后从“结果任务”面板中选择“ 跟踪”。）

　　从Project Seeds面板中单击 Down to Shaded Surface。然后将种子点投影到第一个阴影表面，与三元组的负黄色轴对齐。

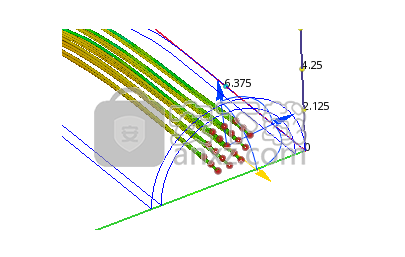

　　要查看非常靠近曲面的流动，请将三重轴拖离实心零件一小段距离：

　　如果没有迹线可以投射到曲面上，则迹线分布保持不变。

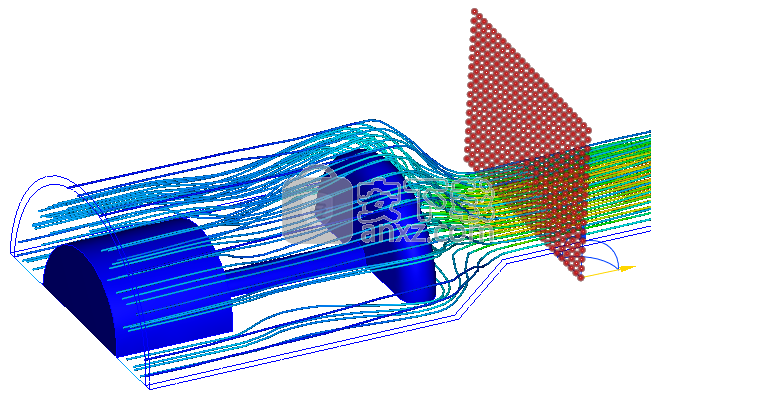

　　种子飞机

　　要将分布在曲面上的跟踪种子投影到平面上，请单击“ 向上到种子平面”。这会将种子点移动到由三重轴中的两个蓝色轴定义的平面。

　　过程跟踪

　　创建跟踪后，可以使用“处理”命令为它们设置动画并将数据提取到外部文件。

　　动画

　　点击 动画从工艺痕迹面板中打开动画跟踪对话框。

　　单击“播放”按钮开始动画。动画制作时，此按钮会变为“暂停”按钮。

　　要向前或向后“增长”跟踪，请单击其中一个增量步骤按钮。

　　要显示最长的迹线，请单击“快进”按钮。

　　要以最短的速度显示迹线，请单击“倒带”按钮。

　　使用“ 动画时间”设置改变动画速度 。

　　点击Save avi ...保存动画 ...

　　保存数据表

　　跟踪遍历模型的时间是其 停留时间，并列出每个跟踪。要输出所有跟踪的停留时间，请单击“保存数据表”。系统将提示您选择文件夹并输入文件名。数据将保存到csv文件中，您可以在Microsoft®Excel中进行检查。

　　注意： 停留时间可能因流量，几何形状以及颗粒是否有质量而异。停留时间比其他时间相对较长的痕迹会影响动画。这样的痕迹将非常缓慢地动画，然后是其他人的非常快速的动画。

　　保存退回数据表

　　这用于聚集粒子轨迹，并列出每条轨迹所经历的反弹。

　　此表提供有关与固体和墙壁碰撞时的聚集粒子轨迹的信息。只要固体的运动不影响流动，该信息对于理解流动和移动的固体物体之间的相互作用非常有用。

　　单击此按钮时，Autodesk®CFD会生成一个报告（“.csv”文件），其中列出了每个聚集粒子跟踪的碰撞：

　　碰撞时间

　　碰撞次数和碰撞位置（x，y，z坐标）

　　表示碰撞冲击力的矢量

　　碰撞前后的速度矢量
