TransMagic R11

　　TransMagic R11是一款三维CAD数据转换工具，该软件主要针对CAD数据转换而开发，可以应用于几何格式翻译，可视化测量等领域，一般在工作中的CAD数据转换难度很大，不但复杂而且占用处理器空间大，该程序可以很好的解决此难题，此版本对此功能进行了优化，优化处理系统，将繁重的处理器要求降到最低，这样可以大幅度提高三维CAD的数据转换效率，从而提高用户的工作效率，新版本程序新增了一部分非常强大的修复操作，如果用户在使用过程中操作得当，此功能模块将有助于大大提高翻译成功率，在大多数情况下，运行自动修复向导将完全自动解决大多数几何问题。方便又快捷，需要的用户可以下载体验

新功能

　　新CAD读取支持版本：

　　升级至STEP AP 242

　　新增支持格式：SolidEdge读取

　　SMLib读取和编辑

　　Collada (.dae) 读取和编辑

　　POD读取和编辑

　　3D PDF 编辑

　　JT 配置文件的支持

　　丰富TransMagic格式

　　基本模式定义功能:

　　显示MBD模式的数据：显示所有在某个零件或装配总成中的视图和捕捉细节。所有的视图可以修订，输出为images/ Excel/ HTML的格式，打印，或发送到显示浏览器。个别GD&T符号和项目的动态数据等几何参数可以被列出.

　　关联程序管理指令的数据 – 在原始格式中支持语义关联。选择一个尺寸和相应的几何数据会在TransMagic 中高亮显示。

　　优化特性

　　装配浏览器选项-加强可用性，装配浏览器可以停驻，拖动，展开或收集到选项卡组；浏览器透明选项考虑到更简单在零件盒装配树之间的导航。

　　分析特性

　　精确定位-在3D空间中精确放置零件。在任何CAD格式中输入部件，用数字化样机，进入一个新文件和位置零件在需要的精确位置和方向。

　　MagicBATCH 附加特性

　　隔离零件 – 增加隔离零件（分离）功能是为了考虑到质量和自动化进程需要。快速地和自动地从一个庞大的总成中提取所需零件和“分离”他们到单个零件，特别有用于将一个总成中所有零件分隔成单个零件并变成单独的文件。

　　MagicCHECK附加特性

　　支持多装配体 – 可以加载两个装配体并将装配体中的零件逐个比较并完成比较向导指南。

　　定点显示选项 – 增强定点显示浏览器，可以停驻，拖动，扩展或合并到选项卡显示组。透明能见度设置功能允许增强模型和定点显示的可见度。

软件特色

　　快捷工具栏：

　　允许您自定义TransMagic界面以满足您的需求和工作流程。

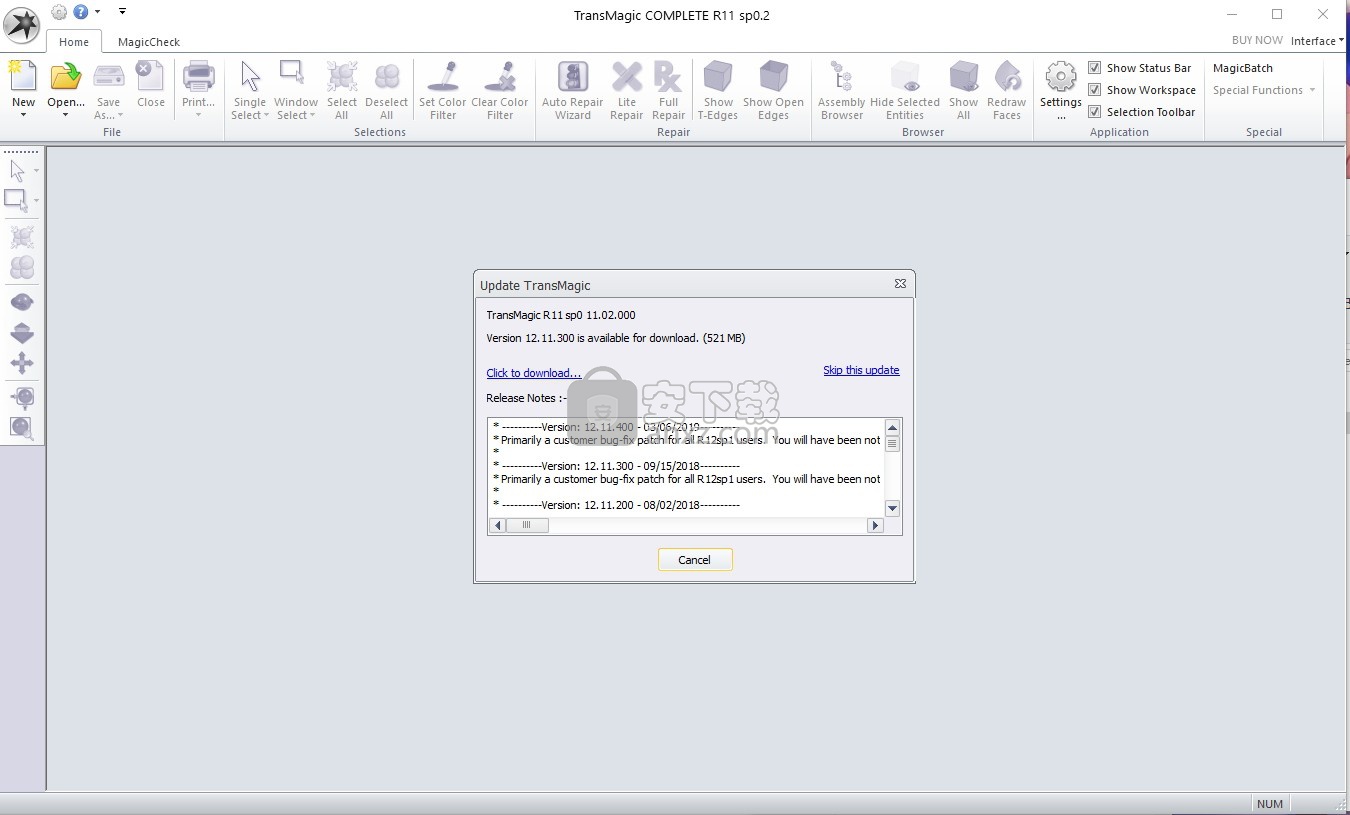

　　TransMagic Ribbon：

　　TransMagic Ribbon界面分为几组相似的功能。这些组是功能区的选项卡，包括以下内容：

　　主页标签|包括大多数任务中使用的最常见的TransMagic函数。

　　操作选项卡|包括可在TransMagic中的实体上执行的最常见的更改，编辑或查询操作。

　　选择工具栏：

　　事实上，TransMagic中的所有操作和功能都使用选择工具栏上的操作。它包括常用选择，过滤和查看选项。有关详细信息，请参阅选择工具栏部分。此外，您可以在此工具栏中添加或删除功能，也可以创建自己独特的工具栏，其中包含您常用的功能。

　　状态栏：

　　TransMagic状态栏将显示有关TransMagic功能的其他信息。 TransMagic中的某些功能需要多个步骤。这些步骤也将显示在状态栏中。可以通过选择“工具”菜单并选中或取消选中“状态栏”来启用或禁用状态栏。

　　查看轴：

　　TransMagic View Axes不仅仅是一个视觉方向。注意连接所有三个轴的灰色半圆。单击浅灰色区域将TransMagic视图切换到该平面。例如，单击Z和Y轴之间的浅灰色半圆将切换TransMagic视图到该视图平面。一旦进入该视图，点击浅灰色ZY光盘将反转该平面上的视图，即前/后，右/左侧，上/下。要随时切换回等轴测视图，请单击光盘的中央深灰色部分。

　　稍微使用此工具后，您会发现可以在所有标准六个视图之间快速切换：顶部，底部，右侧，左侧，前部，后部。

　　当你在TransMagic中打开一个几何文件时，你会注意到的第一件事就是在打开部件后立即开始询问过程。此过程是自动修复向导。 TransMagic自动分析刚刚打开的几何体，并确定可能需要采取哪些额外步骤才能使几何体进入高质量和可用状态。

　　自动修复向导的美妙之处在于，最好的方法是只需单击一个按钮即可遵循建议。数十年的TransMagic行业知识和专业知识都内置于这个易于使用的向导中。

　　另一个不错的功能是修复操作仅适用于需要它们的部件。这样可以节省大量时间，因为您无需单独检查大型装配体的每个零件，因为“自动修复向导”会执行此操作。不同的部件也可能需要不同级别的修复，这也将由自动修复向导确定。

　　自动修复向导有三种状态：

　　绿灯

　　正如向导所述，您的文件看起来不错，现在您可以放心地使用该文件，无论您是引用，创建插图还是将文件翻译成其他格式。

　　黄灯

　　此状态对于实体，曲面和板体具有不同的含义：

　　实体：对于实体，此状态表示文件中存在问题，但它们不是关键问题。它们是可能不会影响下游运营的问题。但是，此阶段的建议行动方案是执行Lite Repair的建议操作。

　　曲面：对于曲面，此状态表示已加载曲面模型，并且第一个建议操作是精简修复。除了纠正错误外，Liter Repair的主要功能是自动将曲面拼接成实体。

　　片体：片体是一组已缝合在一起的表面，但它们不形成固体。有时这是故意的，但大多数情况下，板体是缺少表面的结果。缺少曲面通常是创建文件的转换程序中的缺陷的结果。

　　TransMagic还可以使用MagicSURFACE技术轻松修复这些条件。如果缺少表面，它们将被自动修复向导识别为“未缝合的边缘”。

　　红灯

　　这种状态意味着已经发现了很可能会影响下游操作甚至TransMagic操作的严重问题。此阶段建议的操作过程是执行建议操作，即完全修复或高级完全修复。

　　高级完全修复只能从“自动修复向导”对话框中访问，因为只有在非常特殊的情况下才需要它。高级完全修复也是资源密集型的，因为它对需要修复的部件中的每个面（表面）进行完整的分析和修复。

　　补充说明：

　　请注意对话框底部“文件加载期间不显示此对话框”。通过选中此框，您可以在文件加载期间禁用自动修复向导。

　　您始终可以从“主页”选项卡运行“自动修复向导”。此外，如果在零件或部件上手动运行精简修复或完全修复，则自动修复向导几何检查和验证功能将在之后自动运行。

　　但是，您也可以通过选择“主页”选项卡“修复页面”上的“设置”来关闭“自动修复向导”。

　　如果完全关闭“自动修复向导”，则TransMagic将以“经典”状态运行，就像它对所有以前版本的TransMagic一样。这意味着在这些操作之后，您将看到修复日志和检查部件日志，而不是自动修复向导。

安装步骤

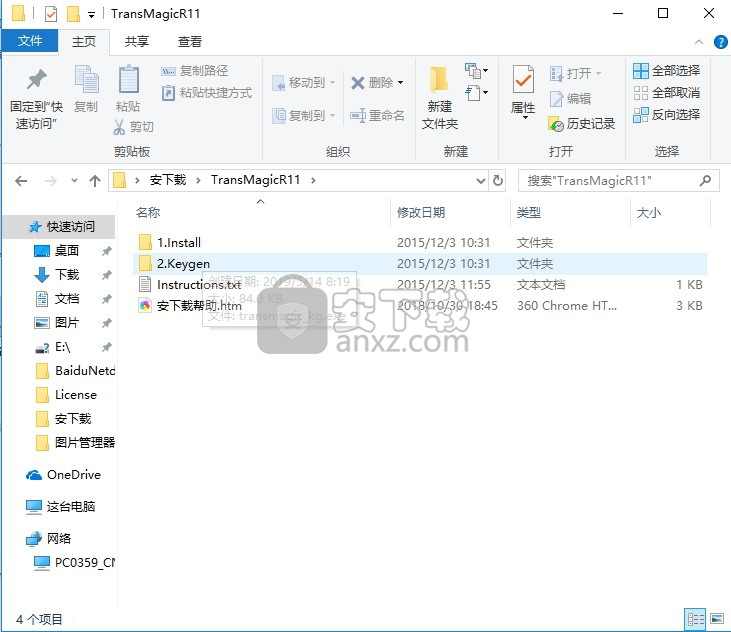

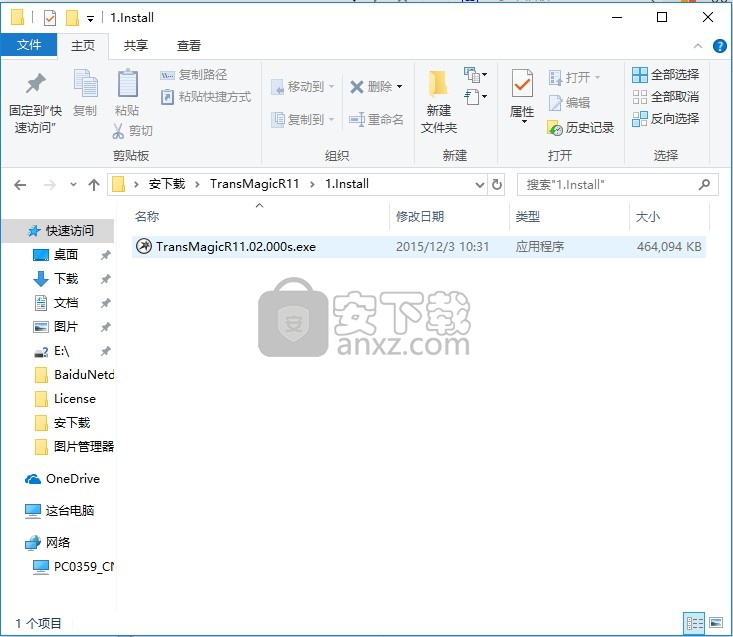

　　1、下载得到相对应的程序安装数据包

　　2、打开安装程序数据包，双击程序进行安装

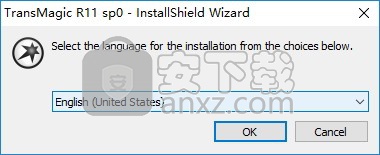

　　3、弹出程序语言安装界面，点击并选择您熟悉的语言进行程序安装

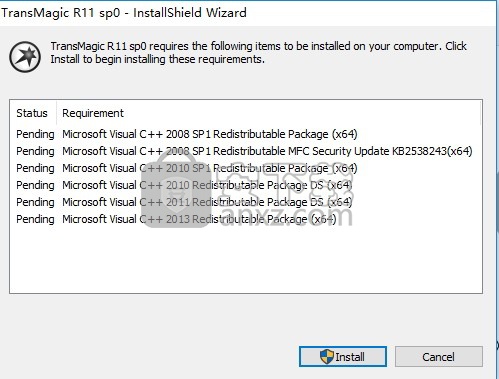

　　4、弹出新窗口，此界面为安装环境加载界面，点击安装按钮即可

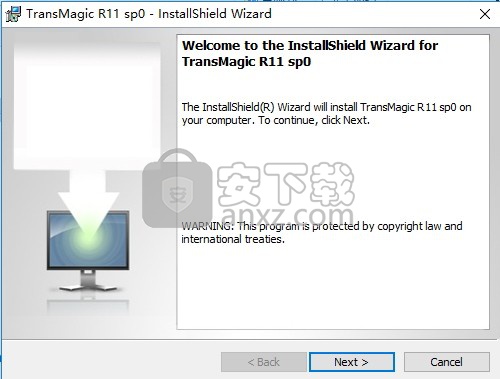

　　5、组件安装完成后，弹出程序安装向导，点击下一步按钮即可安装

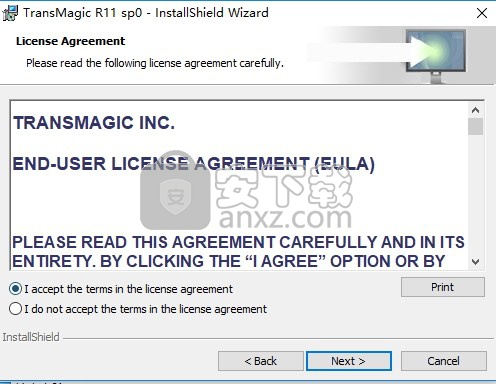

　　6、弹出新的程序安装许可协议，勾选同意选项，点击下一步按钮

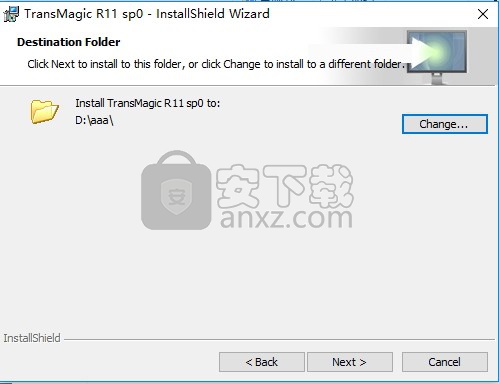

　　7、弹出程序安装路径选择界面，点击浏览按钮，然后选择程序安装的路径

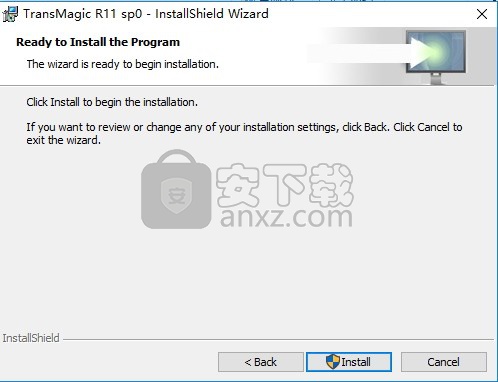

　　8、核对程序安装信息是否与您设置的一致，无误后点击下一步按钮

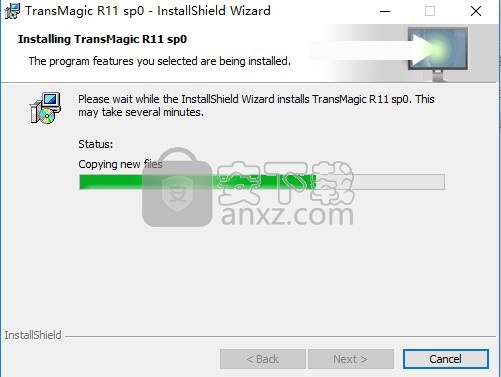

　　9、等待安装进度条加载完成，可能需要等待几分钟

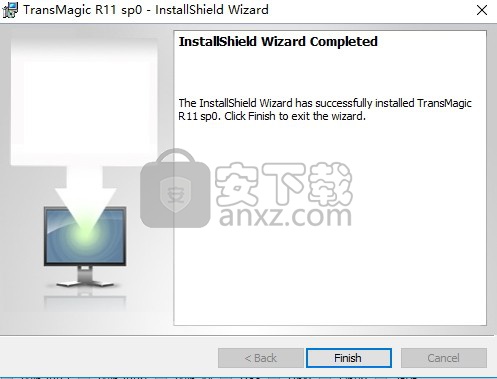

　　10、安装进度条加载完成后，点击完成按钮即可

方法

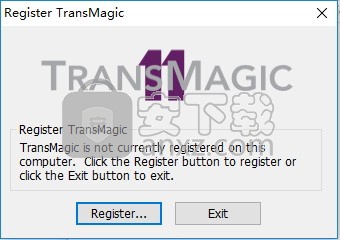

　　1、在电脑桌面点击程序的打开快捷键，弹出注册窗口，点击注册按钮

　　2、回到安装包，打开程序，运行其程序

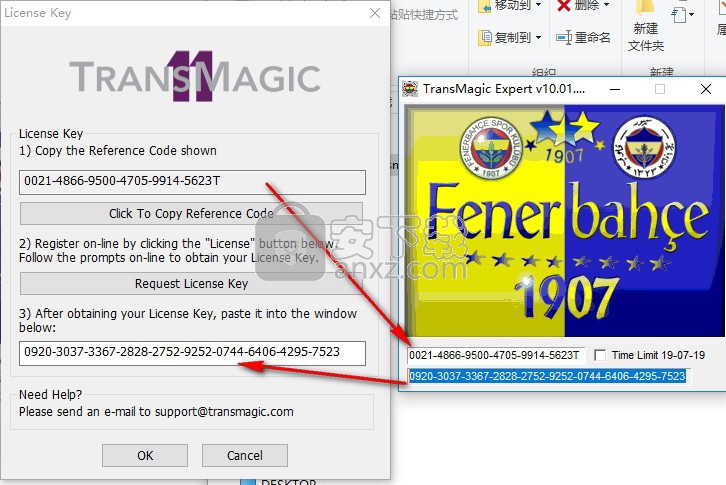

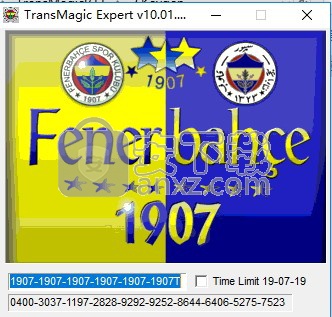

　　3、将注册界面的注册码复制到程序中，会生成一个激活码，将激活码复制回来即可

　　4、点击OK按钮后，即可将程序完成

使用说明

　　有许多方法可以与TransMagic进行交互，这是一种更有效的方式，具有Hot Keys的经验。热键是键盘命令，可取代鼠标单击和菜单选项。一旦熟练掌握TransMagic的热键映射，您几乎可以关闭所有TransMagic图标，只需一个大文档窗口和热键即可运行程序。

　　首先，顶行F1-F12上有功能键。 TransMagic中最常用的函数映射到这些功能键。然后另一组常用函数通过SHIFT + F11映射到SHIFT + F2。这些函数映射如下：

　　F1 =帮助|启动TransMagic帮助文档

　　F2 =单选|在TransMagic中选择单个零件，曲面，切削平面等。

　　F3 =窗口选择|在文档中的对象集合周围绘制一个矩形窗口，然后一次选择它们。

　　F4 =设置滤色器|设置颜色过滤器以选择特定颜色的部分。当您引入包含需要缝合到实体中的许多不同颜色部分的曲面模型装配时，这尤其有用。您必须首先选择具有要过滤颜色的零件。

　　然后单击“单选”或“窗口选择”功能以选择该颜色的“实体”/“面”。仅选择过滤器中指定颜色的实体。

　　F5 =清除滤色器|通过单击“清除颜色过滤器”功能清除颜色过滤器，直到清除为止。使用完滤色器后，使用此功能清除滤色器并关闭滤镜。

　　F6 =顶部|将显示屏定位到顶视图。

　　F7 =前面|将显示屏定位到前视图。

　　F8 =右|将显示屏定位到左视图。

　　F9 = Iso |将显示器定向到等轴测视图。

　　F10 =轨道|选择Orbit，按下鼠标左键并在屏幕上滑动以旋转视图。

　　F11 =缩放|选择“缩放”，按下鼠标左键并上下滑动鼠标以放大和缩小视图。

　　F12 = Pan |选择“平移”，按住鼠标左键并在屏幕上滑动鼠标以横向定位视图。

　　SHIFT + F2 =精简修复|在当前选择上运行Lite Repair。

　　SHIFT + F3 =完全修复|对当前选择运行完全修复。

　　SHIFT + F4 =显示T边缘|突出显示（红色）“T-Edges”或Tolerant Edges当前选择。这是衡量模型准确性的一个很好的指标。完全修复后，您应该看到间隙数量下降，在许多情况下会变为零。

　　没有T形边缘意味着相邻表面的表面边界精确地相交。 T-Edges没问题，你的翻译也会成功;然而，较少的T边缘通常意味着下游应用中的更好性能。

　　SHIFT + F5 =移动|单击“移动”以通过拖动鼠标左键来变换所选实体。注意，平移方向将始终与视图方向水平。

　　要执行“完美”横向或垂直转换，请尝试从“视图”选项卡“操作组”中选择一个标准视图。然后从渲染组中选择“正交”。

　　SHIFT + F6 =更改颜色|要更改零件或零件集合的颜色，请单击“更改颜色”。然后将显示标准Windows颜色对话窗口，以便您操作颜色。

　　SHIFT + F7 =比例|单击“缩放”以将缩放系数应用于所选实体。有时，导出应用程序可能会无意中写出比设计部件更大或更小的模型比例。这会导致部件被转换为TransMagic非常大或非常小。

　　例如，一个长度为100毫米且写成米的mm部件将以100米长的速度进入TransMagic！在这种情况下，应用.001的比例因子会使零件回落到mm。缩放的另一个有用特性是它允许非均匀缩放条目。在构建零件模具时，这可用于适应不同的收缩。

　　SHIFT + F8 =剖面|启动“剖面”对话框。

　　SHIFT + F9 =显示B-Box |选择“显示B-Box”以创建包含所选实体的透明边界框。此框将显示框的精确尺寸。例如，此功能可用于确定加工零件所需的最小材料。

　　SHIFT + F10 = Mass Props |计算Body的体积质量属性。

　　SHIFT + F11 =冲浪区域|选择“检查表面区域”以获取所选零件或面的表面区域。

　　Alt + T =自动修复向导|在活动文档上运行“自动修复向导”。

　　Ctrl + A =选择全部|选择当前所有显示的活动文档中的实体。

　　Ctrl + C =复制图像|选择“复制图像”以捕获当前所选文档的位图图像。您现在可以将此位图粘贴到任何适用的应用程序中。使用Ctrl + V将复制的图像粘贴到另一个文档中。

　　Ctrl + N =新建|创建一个新文档。

　　Ctrl + O =打开... |读入支持的文件类型。

　　Ctrl + P =打印... |将活动文档发送到打印机。

　　Ctrl + S =另存为... |将活动文档保存为支持的文件格式。

　　Ctrl + G =组|选择一组实体，然后选择“组”将这些零件组合成一个可选择的零件。

　　Ctrl + U =取消组合|要取消组合已分组的部分集合，只需选择该组，然后选择取消组合。这将把这个“肿块”集合分成可以单独选择的单个部分。

　　Alt + A =全部缩放|缩放视图中的所有部分，使它们都适合视图。

　　Alt + I =缩放|选择“缩放”，按下鼠标左键并上下滑动鼠标以放大和缩小视图。

　　Alt + O = Orbit |选择Orbit，按下鼠标左键并在屏幕上滑动以旋转视图。

　　Alt + P = Pan |选择“平移”，按住鼠标左键并在屏幕上滑动鼠标以横向定位视图。

　　Alt + S =缩放至选择|首次选择内容后，选择“缩放至选择”图标，视图将更新为包含视图中心的所有选定项目。

　　Alt + Z =缩放到窗口|单击按钮，然后单击鼠标左键并拖动以在视图中创建矩形窗口，然后释放鼠标按钮。然后，视图将更新以反映窗口的内容。

　　Del =删除选择|单击“删除选择”以永久删除选择。
