polyworks 2016

　　polyworks 2016是一款三维测量软件，支持从设计到出产进行设计、仿真、测试等等，使用该应用程序，可以大幅度提高用户的生产效率，从而缩短产品上市周期以及将盈利提高到最大化，程序支持对生产的零件进行全流程监控，为用户提供最先进的解决方案，支持从多边形文件中提取的信息，该程序的产品可以读写三种类型的3D模型：多边形模型，没有纹理或每顶点颜色信息，部分或完全纹理化的多边形模型，所有顶点都具有每顶点颜色信息的多边形模型，最后两种类型不能混合到一个模型文件中，用户在使用的过程中如果出现这种情况，可以调用的翻译程序将首先保留纹理信息，程序支持多边形翻译器读取和写入功能，可以根据需要读取或写入：分组信息、组标签、材料属性、顶点法线、纹理图像文件名和纹理坐标，提供的多边形翻译器提取的信息类型，所有这些翻译都是双向的，也就是说他们可以读写多边形文件。需要的用户可以下载体验

新功能

　　1.定义一个测量计划，而不需要物理地连接到一个特定的测量设备。

　　2.指定测量对象的几何控制并准备检验报告。

　　3.连接到一个非接触或接触型便携式计量装置，或CNC CMM控制器(六边形、三丰，尼康，泛泰，文策尔，和我+ +服务器)，玩测试序列。

　　4.审查对象几何测量控制和报告，或组合式检测结果通过内置的SPC功能。

　　5.操作便携式计量和CNC CMM设备一个共同的框架内，现在可以在两个主要部件测量序列编辑和离线仿真。

　　6.配置测量操作的顺序。

　　7.控制设备位置移动。

　　8.触发特定坐标测量机的特定操作，如将探头移动到特定位置或改变测量工具的方向。

　　9.轻松添加引导消息和图像。

　　10.创建有条件的操作块。

　　11.插入宏脚本，打开无限的进程定制的可能性。

    新版本主要功能又以下

　　1、钣金件检测

　　2、冲模虚拟样机

　　3、虚拟装配

　　4、金属铸造

　　5、塑料件检测

　　6、指导装配

　　7、首件检测

　　8、试生产检测

　　9、复制冲铣

　　10、工装制造

　　11、设计和逆向工程

　　12、快速虚拟样机

　　13、高级可视化

　　14、有限元建模

软件特色

　　PolyWorks主要用于激光扫描数据的处理：逆向工程，产品，建筑，监控，地面变形的问题和许多其他几何形状的控制。

　　PolyWorks的由多个模块，并具有广泛的能够简化和加快与数据的工作的工具。值得注意的是，复杂的可以让你与所有品牌的三维扫描仪获得的数据的工作是很重要的。

　　1、IMAlign

　　•本机是专为主要数据。

　　•最初，导入由基于地面的三维扫描仪获得的数据，或数据被在其他程序被处理。已经在此阶段，有一些治疗方案：该数据与给定的精确度（点采样步骤被设置）导入;数据可以由距离进行过滤。

　　•生产初级加工点云：缩放点云;筛选匹配点，即订购（低于设定的点发散距离，删除）。模块结合于外部坐标系和交联的扫描。

　　•程序允许您选择交联，可分为方法：视觉连接方法;为参考对象。而且并非最不重要的：程序产生的统计信息和直方图相结合的错误，创建一个主多边形模型。

　　•数据可以以多种格式（AC，BRE，PIF，PTX，SURF）和DXF，IGES多边形模型eskportirovanny。

　　2、IMMerge

　　•它的目的是建立一个三角模型，该模块可让您手动定义负责生成模型的质量和精度的参数。

　　3、IMEdit

　　•模块的设计与PW中创建或从其他程序导入表面工作。

　　•模块包含平滑的功能，填充“洞”，retriangulyatsii（一些区域可以重新三角较少精度），用于创建曲线和工具来编辑它们的各种机制。

　　•此模块提供用于创建和编辑表面被从曲线创建NURBS--表面，所述模块提供多种方式来创建手动这些曲线 - 定义曲线上这些点进行，这些曲线是基于具有交点模型飞机，阁楼自动上与给定的精确度（间距和在它们从模型间隔开的最大距离）的模型编译网格曲线。

　　4、IMInspect

　　它包括的工具：

　　•产生写作的几何图元点（圆，圆锥，圆柱面，点，线，和矢量范围）云

　　•建设多边形表面

　　•坐标系中的一个单一的和独特的系统数据和参考对象的统一

　　•分析，创建任意和预定的段

　　•做一个详细的对比，统计和内部或数据，参考对象和原语之间的报告

　　•所有类型的测量，位置控制和复杂的结构的状态（几何尺寸的测定中，线性和角，面积，体积）

　　•导出数据，以多种格式的参考对象。

　　5、IMCompress

　　•降低的3D模型为主色的多边形。支撑模块，它允许通过减少其构成元素（三角测量或补丁）的数量，以减少模型的重量。

安装步骤

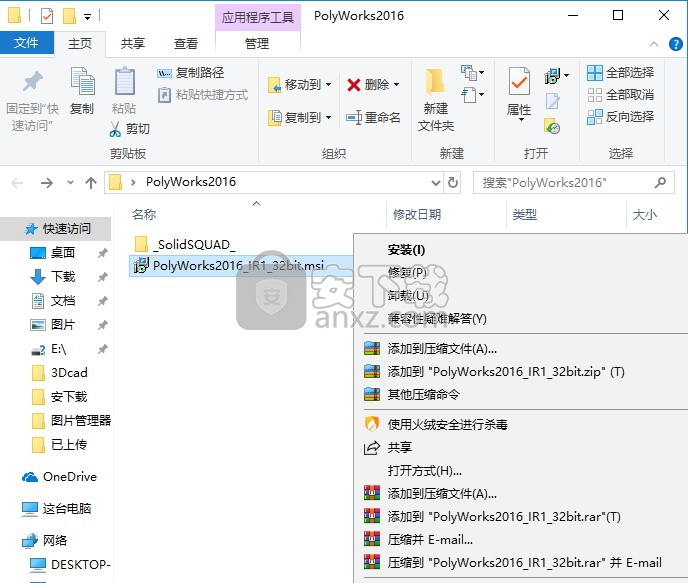

　　1、下载并打开安装数据包，得到相应的程序安装数据包

　　2、双击打开安装程序数据包，点击应用程序进行程序安装

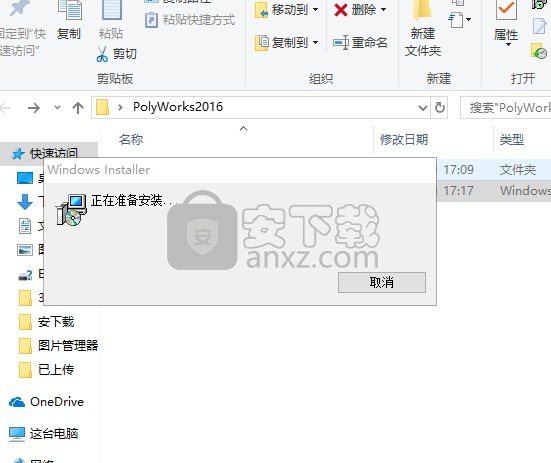

　　3、弹出程序安装加载界面，这是对安装环境的加载

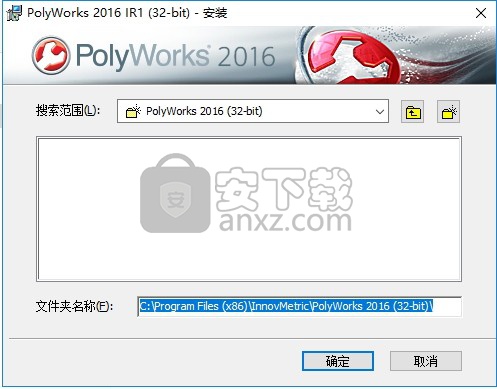

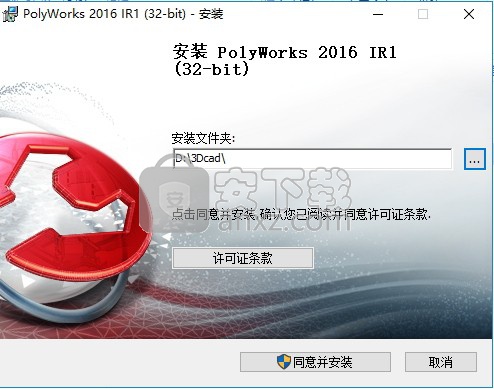

　　4、弹出程序界面，点击即可选择相对应的程序安装路径选择

　　5、由于程序安装空间占用比较大，建议将其程序安装到其他磁盘

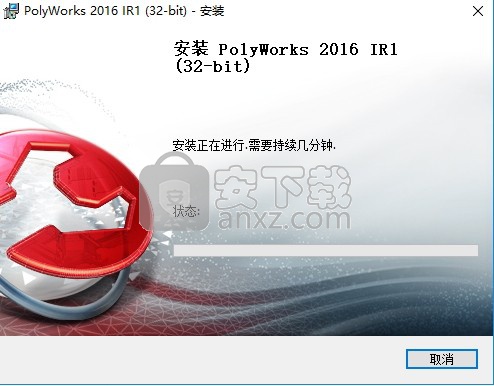

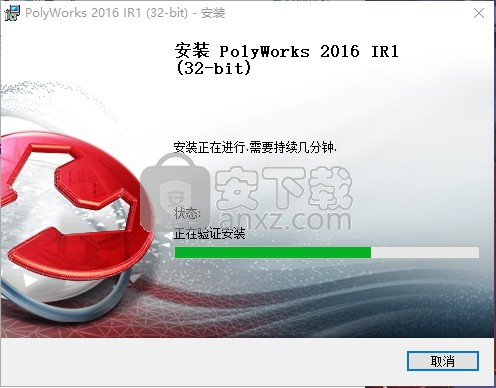

　　6、选择后，点击安装按钮，即可弹出程序安装界面，此时需要等待程序安装进度加载

　　7、由于程序比较大，所以需要多等待一会儿

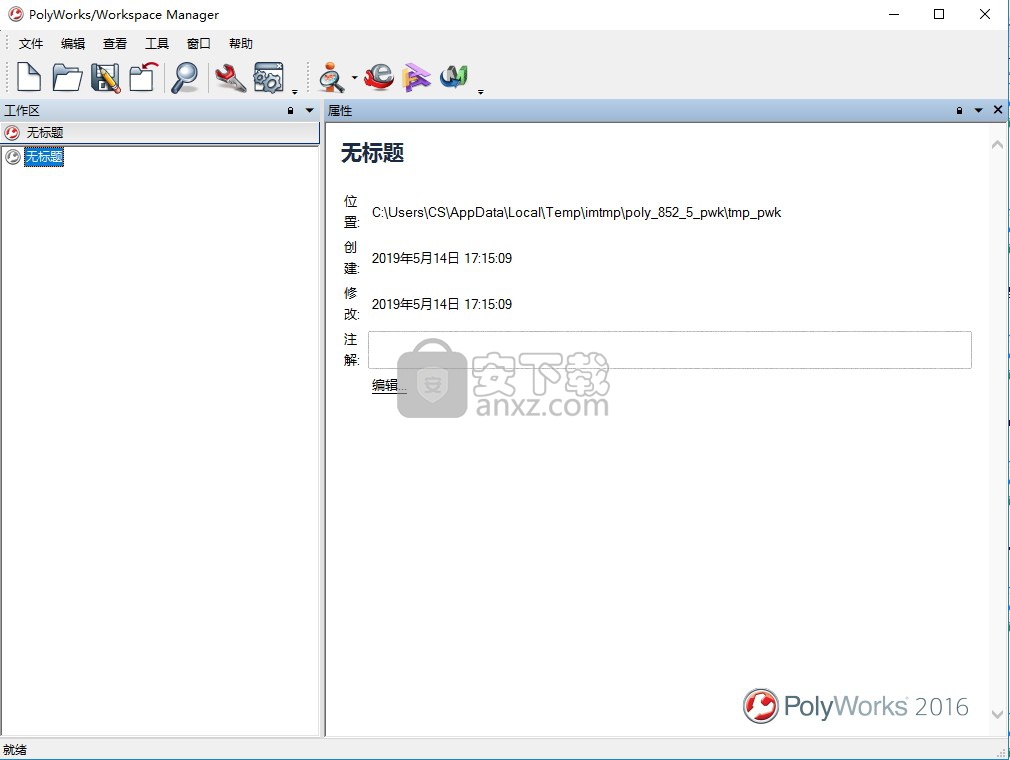

　　8、程序安装完成后，即可弹出程序主界面，将其关闭即可

方法

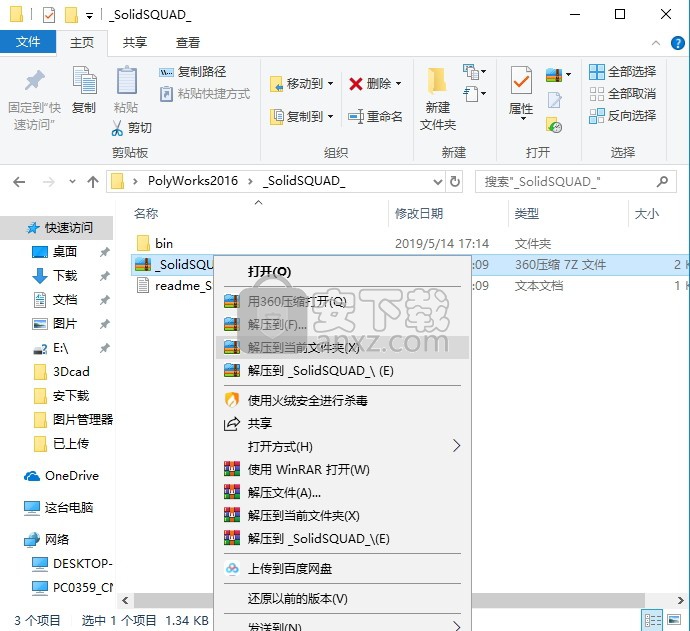

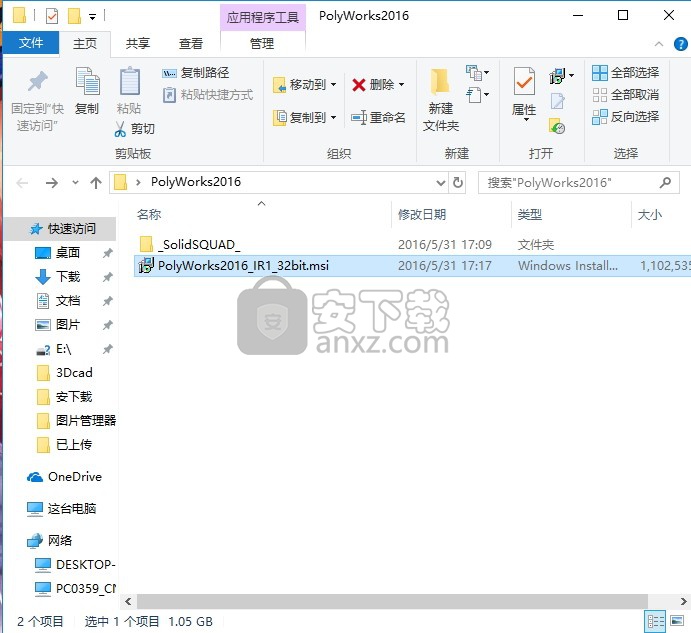

　　1、程序安装完成后，不要运行程序，打开安装包，解压程序压缩包

　　2、将解压出来的文件内容复制到粘贴板

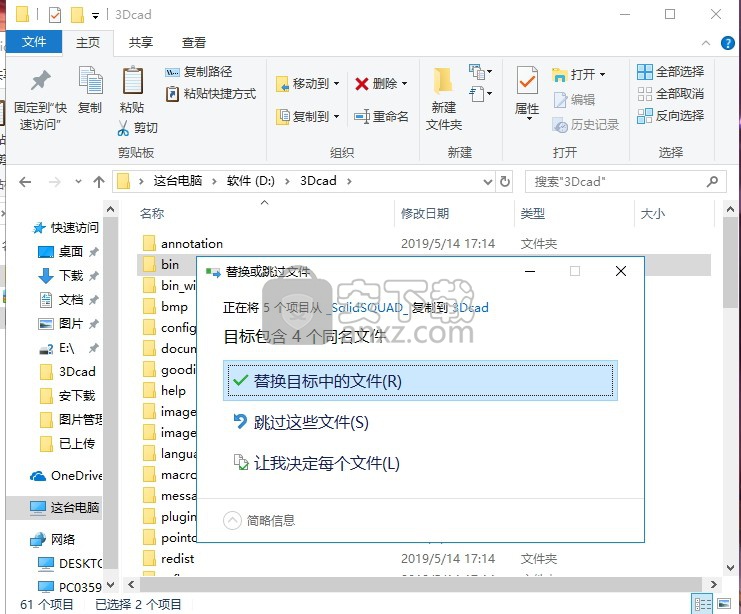

　　3、然后使用其复制到相对应的安装路径下，覆盖源程序

　　4、完成以上操作，即可将程序完成

使用说明

　　制造 - 为每个模块提供制造部门用户所需的PolyWorks功能。

　　测量 - 为每个模块提供测量部门用户所需的PolyWorks功能。

　　所有应用程序 - 提供每个模块可用的所有功能。

　　在选择应用程序模式之前，必须关闭所有PolyWorks应用程序。一旦指定，它将在下次启动时提供PolyWorks工作区管理器和IMAlign，IMEdit，IMInspect和IMSurvey模块的可视布局，以及可能适用的任何配置设置; PolyWorks | Viewer也是如此。默认情况下，指定制造视觉布局。

　　请注意，当指定制造应用程序模式时，将从PolyWorks工作区管理器中删除与测量相关的项目（即，模块工具栏上的按钮，工作区树视图中的分支，向导窗格的“我想要”部分中的步骤）。但是，如果打开包含IMSurvey项目的工作空间，则相关分支将显示在树视图中。

　　默认长度单位一个列表框，指定PolyWorks模块的默认长度单位。选择：微米，毫米，厘米，米，英寸，英尺和美国调查脚。默认值为毫米。

　　默认情况下，模块的“长度”选项将设置为此值。如果用户在使用模块实例时更改了“长度”选项的设置，则为

　　图3.5 PolyWorks工作区管理器选项对话框的常规页面。

　　PolyWorks工作区管理器

　　使用PolyWorks Workspace Manager工具

　　例如IMEdit，未来的IMEdit项目将使用新的长度规范单位。

　　浏览器部分为文件和目录浏览器提供了一个选项：

　　工作目录一个复选框，用于指定浏览器在显示时最初引用的目录。选中该复选框后，可以在相邻的文本框中手动输入路径，也可以通过按相邻的浏览按钮并指定路径以交互方式输入。清除该复选框后，工作目录是最后使用的目录。默认情况下，该复选框已清除。

　　默认目录部分允许指定三个默认目录：

　　工作区带有相邻浏览按钮的文本框，指定工作区的默认目录。默认值为... \ My Documents \ PolyWorks。

　　用户配置带有相邻浏览按钮的文本框，指定用户配置子目录的默认父目录。

　　临时文件带有相邻浏览按钮的文本框，指定用于临时文件的默认目录。

　　3.2.6.2显示选项

　　PolyWorks工作区管理器选项对话框的显示页面（如图3.6所示）允许设置语言和字体首选项，视觉样式，对话框和消息窗口缩放的选项。

　　语言用于设置用户界面语言的列表框。选择：Chinese_big5，Chinese_simplified，捷克语，英语，法语，德语，意大利语，日语，葡萄牙语，俄语和西班牙语。默认语言为英语。

　　视觉样式指定视觉样式的列表框。选择：黑色，蓝色和银色。默认值为蓝色。

　　字体部分提供三个项目。

　　字符集一个列表框，指定可以在文本框中输入的字符集。完全支持Unicode。只要为显示选择了适当的字符集，就可以用任何语言编写对象名称，文本注释，表格标题等。西方字母表的默认值。

　　对话框一个列表框，指定对话框的字体。只有支持所选字符集的字体才会显示在列表框中。默认值为Microsoft Sans Serif。

　　3D场景一个列表框，指定用于在“3D场景”窗格中显示文本的字体。只有支持所选字符集的字体才会显示在列表框中。默认值为Microsoft Sans Serif。

　　打开的模块将使用指定的语言和字体。要将这些设置应用于PolyWorks工作区管理器，必须退出PolyWorks工作区管理器，然后再次启动它。

　　“对话框”部分提供以下选项：

　　在启动时显示“打开”或“创建工作区”对话框复选框，用于在启动时显示“打开”或“创建工作区”对话框。默认情况下，该复选框已清除。有关更多信息，请参见部分3.1.3可选的“打开”或“创建工作空间”对话框。

　　3.2.6.3默认名称选项

　　PolyWorks工作区管理器选项对话框的默认名称页面（如图3.7所示）允许为用于保存工作空间和项目的对象类型指定新的默认名称，以及由IMMerge和IMCompress模块生成的多边形模型文件。它提供了一个包含对象类型和默认名称的列表

　　PolyWorks工作区管理器

　　PolyWorks参考指南2014 41

　　使用PolyWorks Workspace Manager工具

　　列。要编辑列表中的默认名称，请单击该名称并输入新名称。按ESC键撤消当前编辑。该列表可以具有滚动条以导航列表。

　　3.2.6.4多边形模型选项

　　PolyWorks工作区管理器选项对话框的多边形模型页面（如图3.8所示）提供了配置文件格式转换器的项目。

　　“导出”部分提供以下选项：

　　DXF转换器一个列表框，指定用于写入输出DXF文件的转换程序。从DXF Polyface或DXF 3DFace中选择。默认值为DXF 3DFace。

　　IGES转换器一个列表框，指定用于写入输出IGES文件的转换程序。从IGES 128或IGES 108中选择。默认值为IGES 128。

　　STL转换器一个列表框，指定用于写入输出STL文件的转换程序。从STL二进制或STL ASCII格式中选择。默认值为STL Binary。

　　VRML转换器一个列表框，指定用于写入输出VRML文件的转换程序。从VRML 2或VRML 1格式中选择。默认值为VRML 2。

　　3.2.6.5护身符选项

　　PolyWorks工作区管理器选项对话框的Talisman页面（如图3.9所示）允许为PolyWorks | Talisman设置选项。 Talisman是一种远程控制应用程序，旨在允许使用移动设备控制探测/扫描会话

　　Talisman页面提供以下选项：

　　启用Talisman服务器一个复选框，允许为IMInspect模块或IMAlign模块启用Talisman服务器功能。默认情况下，清除该复选框，这意味着禁用了Talisman服务器功能。请注意，对此选项所做的任何更改都将自动应用于模块，包括这些模块的任何打开实例。

　　选中该复选框后，它将显示以下项目：

　　限制TCP端口一个复选框，允许指定在Talisman服务器（IMInspect或IMAlign）与客户端（iPod touch，iPhone或iPad）之间进行通信时用于查找可用端口的最小和最大TCP端口号。默认情况下，清除该复选框，这意味着TCP端口由服务器自动确定。

　　选中此复选框后，将启用相邻的文本框以允许指定所需的TCP端口号。输入端口号，如下表所述。请注意，有效端口号为0，和数字

　　插件选项

　　PolyWorks Workspace Manager Options对话框的Plug-ins页面，允许确定启动时为支持插件的模块加载哪些插件。默认情况下，选中“启动时加载”复选框。请注意，更改启动时加载的状态复选框不会影响打开的模块;对于这些模块，不会加载或删除插件。插件的状态会自动写入用户配置，并在下一个模块启动时使用。

　　首次使用PolyWorks时，它与插件一起安装，消息窗口建议配置要加载的插件。按下OK按钮后，将显示PolyWorks Workspace Manager Options对话框的此页面以进行配置。选中“启动时加载”列下的所需插件的复选框。按Apply按钮或OK按钮将规格传送到应用程序。如果在消息窗口中按下了取消按钮，则会以静默方式选中所有复选框;没有显示对话框。

　　使用PolyWorks并安装新插件时，将重复与之前相同的过程。唯一的区别是新插件在插件页面上以粗体显示，以便于识别。

　　请注意，只有那些配置为在启动时加载的插件才会在PolyWorks工作区管理器的向导窗格的“我想要”部分中提供。

　　可以打开另一个用户已在使用的工作区。当打开由另一个PolyWorks工作区管理器锁定的工作区时，将显示一条消息，指定用户名和当前打开工作区的计算机，并要求从新的PolyWorks工作区管理器中的工作区导入对象。单击是时，将显示一个对话框，允许选择要导入的对象;如果当前工作空间未命名且为空，则将对象的副本导入其中，否则，将它们导入新的无标题工作空间。单击否，操作结束。

　　如果缺少与工作空间目录关联的文件，则会显示如图3.11所示的对话框。丢失文件的名称显示在第一个文本框中。可以直接在第二个文本框中指定文件的新路径，也可以使用“浏览”按钮找到该文件。然后，按OK按钮。或者，如果缺少多个文件，您可以按“跳过”按钮，将在没有文件的情况下加载工作区。请注意，如果在未指定路径的情况下按下“确定”按钮，则会加载工作空间而不会丢失文件。如果按下“取消”按钮，则会打开一个空白工作区。

　　由于PolyWorks软件在版本之间发生了重大变化，因此可能无法成功打开使用更高版本的PolyWorks保存的工作空间。结果，在这种情况下显示适当的警告消息以通知用户。可能最好打开这样的工作空间的副本以评估数据丢失（如果有的话）。此外，如果使用早期版本的PolyWorks打开工作区并保存，然后在更高版本的PolyWorks中打开，则不会恢复所有原始信息;再次，显示相应的警告以通知用户。

　　3.3.3共享工作区

　　可以轻松地与同事共享工作区。 PolyWorks Workspace Manager提供了一个操作，它将.pwk文件和相关目录压缩为一个扩展名为.pwzip的文件。

　　PolyWorks工作区管理器可以打开a.pwzip文件。首先将其解压缩到指定目录，然后读入PolyWorks工作区管理器　　3.3.4关闭工作区

　　要关闭活动工作区，请选择“文件”>“关闭”命令，或右键单击活动工作区区域中的工作区，然后单击快捷菜单上的“关闭”。

　　要关闭打开的工作区，请右键单击“工作区”窗格中的工作区按钮，然后单击快捷菜单上的“关闭”。

　　关闭工作区时，PolyWorks Workspace Manager按以下步骤操作：

　　如果工作区没有打开任何模块，它将关闭。

　　如果模块已打开且未包含未保存的更改，则关闭模块，然后关闭工作区。

　　如果任何打开的模块有未保存的数据，将显示一个消息窗口，其中列出了模块，并提供了一个Save All按钮，用于保存所有相关模块的更改。按下此按钮，PolyWorks工作区管理器将关闭模块和工作区。按取消按钮取消操作。

　　如果任何打开的模块正在处理数据，则会显示一个消息窗口，其中列出了这些模块，并说明必须先完成处理才能关闭工作区。按OK按钮关闭窗口。

　　请注意，当PolyWorks Workspace Manager关闭无标题工作区时，它会查询以保存工作区。您可以按是按钮并在显示的文件浏览器中提供名称，按否按钮并丢失工作区中的数据，或按取消按钮结束操作。
