　　PolyWorks 2017是一款由InnovMetric公司推出的通用3D测量软件，新版本支持使用IMConvert和IMSlice切割多边形模型，提供切片实用程序，可以沿Z轴切割输入多边形模型：切片算法通过slicing_step增量沿Z轴平移平行于X-Y平面的切片平面，对于每个切片平面位置，程序会计算平面与输入模型之间的精确交点，从而提取表示交点的一条或多条折线，生成的折线将保存到外部文件中，切片支持的格式包括dxf（Autodesk），igs（IGES）和iv（Inventor），程序提供指定切片算法的起点；支持自动关闭多边形模型中的小间隙，IMConvert计算多边形模型的数学上完美的切片，多边形模型中的任何小孔都将导致由多个断开的折线组成的切片，支持沿任意轴切片，程序支持沿任意轴切割模型。方便又快捷，需要的用户可以下载体验

软件功能

　　PolyWorks主要用于激光扫描数据的处理：逆向工程，产品，建筑，监控，地面变形的问题和许多其他几何形状的控制。

　　PolyWorks的由多个模块，并具有广泛的能够简化和加快与数据的工作的工具。值得注意的是，复杂的可以让你与所有品牌的三维扫描仪获得的数据的工作是很重要的。

　　IMAlign

　　（1）本机是专为主要数据。

　　（2）最初，导入由基于地面的三维扫描仪获得的数据，或数据被在其他程序被处理。已经在此阶段，有一些治疗方案：该数据与给定的精确度（点采样步骤被设置）导入;数据可以由距离进行过滤。

　　（3）生产初级加工点云：缩放点云;筛选匹配点，即订购（低于设定的点发散距离，删除）。模块结合于外部坐标系和交联的扫描。

　　（4）程序允许您选择交联，可分为方法：视觉连接方法;为参考对象。而且并非最不重要的：程序产生的统计信息和直方图相结合的错误，创建一个主多边形模型。

　　（5）数据可以以多种格式（AC，BRE，PIF，PTX，SURF）和DXF，IGES多边形模型eskportirovanny。

　　IMMerge

　　它的目的是建立一个三角模型，该模块可让您手动定义负责生成模型的质量和精度的参数。

　　IMEdit

　　（1）模块的设计与PW中创建或从其他程序导入表面工作。

　　（2）模块包含平滑的功能，填充“洞”，retriangulyatsii（一些区域可以重新三角较少精度），用于创建曲线和工具来编辑它们的各种机制。

　　（3）此模块提供用于创建和编辑表面被从曲线创建NURBS--表面，所述模块提供多种方式来创建手动这些曲线 - 定义曲线上这些点进行，这些曲线是基于具有交点模型飞机，阁楼自动上与给定的精确度（间距和在它们从模型间隔开的最大距离）的模型编译网格曲线。

　　IMInspect

　　它包括的工具：

　　（1）产生写作的几何图元点（圆，圆锥，圆柱面，点，线，和矢量范围）云

　　（2）建设多边形表面

　　（3）坐标系中的一个单一的和独特的系统数据和参考对象的统一

　　（4）分析，创建任意和预定的段

　　（5）做一个详细的对比，统计和内部或数据，参考对象和原语之间的报告

　　（6）所有类型的测量，位置控制和复杂的结构的状态（几何尺寸的测定中，线性和角，面积，体积）

　　（7）导出数据，以多种格式的参考对象。

　　IMCompress

　　降低的3D模型为主色的多边形。支撑模块，它允许通过减少其构成元素（三角测量或补丁）的数量，以减少模型的重量。

　　IMTexture

　　模块允许您将模型和纹理贴图结合起来，即得到带有纹理映射模型不仅几何形状，而且模型的物理特性。纹理映射必须从扫描仪获得，即，从扫描器的数据应是除了坐标上的强度信息。它结合了两种类型的数据，作为模型的结果最接近的现实。

　　IMView

　　（1）模块收视数据。

　　(2)模型在存储在内部格式的程序创建，并且可以提供免费的模块中进行查看。 PolyWorks的软件产品设计用于特定的一系列任务的这在其它的软件产品是不可能的。

　　(3)这任务范围涵盖了许多方面。例如：人为因素的影响下地面变形，滑坡和土壤沉降监测。通过重叠在不同的时间创建的模型，你可以得到的金额和位移方向。和表征这些位移数据不会分离关卡。

　　(4)由于扫描进行连续拍摄时，必要的信息将在表面上的几乎任何点是可用的。所获得的数据在根据所述应变的染色三维颜色分布图案的形式呈现。

　　（5）鼠标按钮在屏幕上的模型的任何点A简单的点击显示值和变形的方向，以及在不同的周期观察点的坐标。然后分布图表这些数量时，这可以转化成MS Excel格式的各种图表，图形和直方图。

　　（6）地球表面的三维模型可以解决了一些任务，从计算在现有的露天矿坑，并与通常的地形图和材料土地使用文档结尾爆炸装置卷。

　　（7）在这种情况下，自动工具的PolyWorks软件产品还可以解决以下问题：

　　分析的表面（变形的大小和方向）的。的表面分析 - 部分（可在垂直于板和水平面不同的方向进行：在第一种情况下，它是在爆炸和矿石的位置的质量评价的主要参数之一，在其他我们得到topoplan职业）。

　　（8）崩溃的表面轮廓的建设。可以按如下方式进行崩溃的评价和爆炸体积（这些车型的崩溃估计：结算的崩溃被分成块（例如3×3米），每个这样的单位量的估计值，这些值计算了从一个平面以给定的海拔）许多其他任务。涉及到交通不便和复杂对象的测量工业企业，建筑对象和培训材料的三维模型在自动化系统设计和企业管理系统中使用的目标。监测的建筑物和结构，特别是，变形的观测的条件。

　　（9）通过重叠在不同的时间创建的模型，你可以在建筑物的任何一点获得量和位移方向。难道目前的模式强加给一些“参考”的模式，这可能会起到一定的作用的设计。在这种情况下，我们不得不从“理想”参数的偏差。这样的菌株的一个实例可以下垂坡屋顶。

软件特色

　　所有模块都是新的

　　改进的IGES阅读器

　　IMEdit™和IMInspect™中的IGES阅读器已得到改进，可以更有选择性地导入文件内容。此外，还支持更多实体类型。

　　在IMInspect中，只导入独立的几何实体;不再导入CAD模型的修剪和曲面曲线或复合曲线的子曲线。同样，可以导入以下附加实体类型：

　　圆锥曲线 - 一般形式（104型，0型）;对象类型，椭圆或折线，在导入时确定。

　　圆锥弧 - 椭圆（104型，1型），导入为椭圆形。

　　圆锥弧 - 双曲线（104型，2型），作为折线输入。

　　圆锥曲线 - 抛物线（104型，3型），作为折线输入。

　　最后，保留实体名称，新功能的显示顺序与IGES文件中的顺序相同。

　　在IMEdit中，只有基于曲线的独立实体（B样条，折线，圆和椭圆）作为曲线导入。同样，可以导入其他实体类型：

　　圆锥曲线 - 一般形式（104型，0型）;转换类型，B样条或椭圆，在导入时确定。

　　圆锥弧 - 椭圆（104型，1型），转换为椭圆或B样条。

　　圆锥曲线 - 双曲线（104型，2型），转换为B样条。

　　圆锥弧 - 抛物线（104型，3型），转换为B样条。

　　现在可以将打开的圆弧和椭圆弧正确导入为打开的曲线。

　　右侧对话框中显示的“构造”公差仅适用于转换折线，圆弧和椭圆弧。不连续角仅适用于转换折线。

　　　最后，实体名称是守恒的，新对象的显示顺序与IGES文件中的顺序相同。注意，B样条是Bézier曲线的推广。

　　1.1.2在3D场景中更有效地工作

　　在PolyWorks 2017中，已经对3D场景中的工作进行了增强，使其更类似于在树视图中处理对象：

　　用户现在可以右键单击3D场景中的对象或其注释以获取其快捷菜单。用户不再需要先按住ALT键。

　　用户现在可以在3D场景中双击对象或其注释以打开其属性表。

　　通过按“选择”工具栏上的“以交互方式选择对象”按钮，现在可以通过单击它们或其注释在“默认”模式下选择对象。通过在按住CTRL键的同时单击对象，可以将对象逐步添加到选择中。选定的对象将突出显示，树视图将滚动以使其在“树视图”窗格中可见。相反，如果在树视图中选择了可见对象，它们将在3D场景中突出显示。

　　1.2 IMInspect模块中的新工具栏

　　对工具栏进行了两项值得注意的改变。

　　1.2.1多件检测工具栏

　　附加到树视图窗格的Pieces工具栏现在是一个名为Multipiece Inspection的独立工具栏，包含以下更改：

　　PlayInspection分割按钮允许用户指定要播放的序列。将指针悬停在按钮上会显示单击按钮时要播放的序列的名称。

　　新的序列编辑器按钮打开序列编辑器窗格，其中包含在右侧显示的菜单上选择的自定义序列（除自动生成的序列外）。序列编辑器将在本文档的后面部分介绍。

　　　1.2.2设备工具栏

　　已为在IMInspect中执行数据采集的用户创建了一个新工具栏。 PolyWorks®用户熟悉前两个按钮，最后一个按钮是新的：

　　“连接/断开”分离按钮允许选择探测插件。按下按钮可连接指定的设备。

　　扫描分割按钮允许选择扫描插件。按下按钮可打开插件对话框。

　　激活/取消激活离线模拟按钮可激活/禁用本文档后面介绍的离线模拟模式。

　　2. IMInspect：自定义测量序列

　　PolyWorks 2016通过允许用户自定义其自动生成的测量序列，进一步扩展了Play检测工具的功能。使用新的序列编辑器，用户现在可以：

　　更改测量对象的顺序。

　　控制设备位置移动。

　　轻松添加指导消息和图像。

　　创建条件操作块。

　　将宏脚本插入序列，打开无限的流程定制可能性。

　　通过新的序列编辑器，用户现在可以轻松定义完美适应其需求的稳健且可重复的测量序列，从而确保其在车间的计量操作的效率。

　　2.1序列编辑器简介

　　在IMInspect中，“树视图”窗格列出了检查所需的测量对象。这些对象包含所有信息必须如何进行测量以及对象之间存在的链接。默认情况下，“播放检查”工具会根据树视图中的对象播放自动生成的测量序列。

　　测量序列管理对象测量顺序，测量上下文以及步骤执行的附加指导或条件。

　　序列编辑器允许用户创建自定义测量序列，其中可以一次记录或添加一个步骤。由Play检测工具生成的自动生成序列的自定义也是可能的。可以添加操作员的说明，可以更改测量的顺序，并且可以包括用于测量或报告的附加步骤。

　　请注意，编辑序列不需要编程概念。此外，如果编辑动作使序列无效，例如在测量其约束平面之前移动圆的测量，则在后台运行的实时序列验证通知用户问题并提出解决方案。这个有用的工具使用户能够在处理序列时快速提高效率，同时提供实时反馈（从标记位置开始）以确保序列有效性。

安装步骤

　　1、下载并打开安装数据包，得到相应的程序安装数据包

　　2、双击打开安装程序数据包，点击应用程序进行程序安装

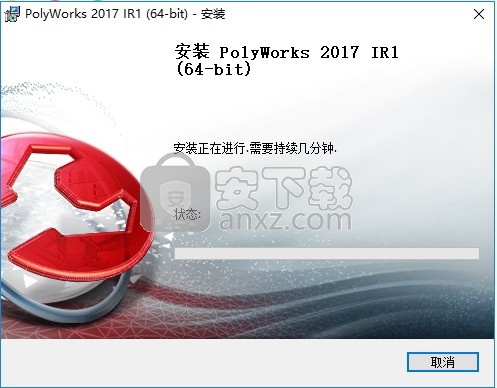

　　3、弹出程序安装加载界面，这是对安装环境的加载

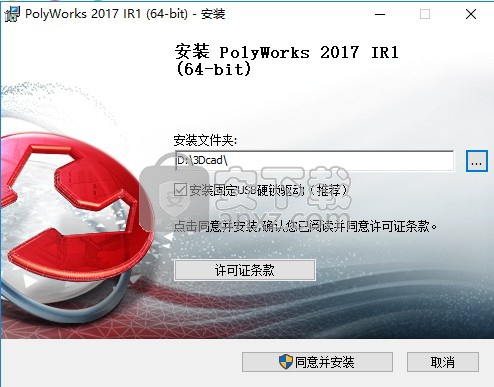

　　4、弹出程序界面，点击即可选择相对应的程序安装路径选择

　　5、由于程序安装空间占用比较大，建议将其程序安装到其他磁盘

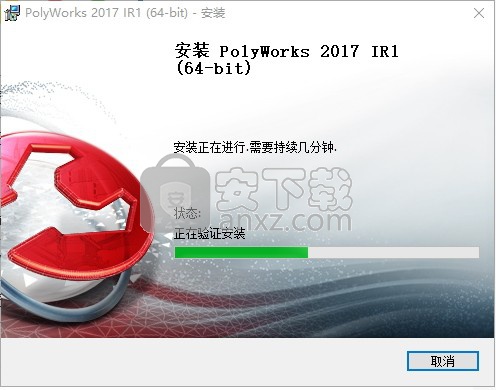

　　6、选择后，点击安装按钮，即可弹出程序安装界面，此时需要等待程序安装进度加载

　　7、由于程序比较大，所以需要多等待一会儿

　　8、程序安装完成后，即可弹出程序主界面，将其关闭即可

方法

　　1、程序安装完成后，不要运行程序，打开安装包，解压程序压缩包

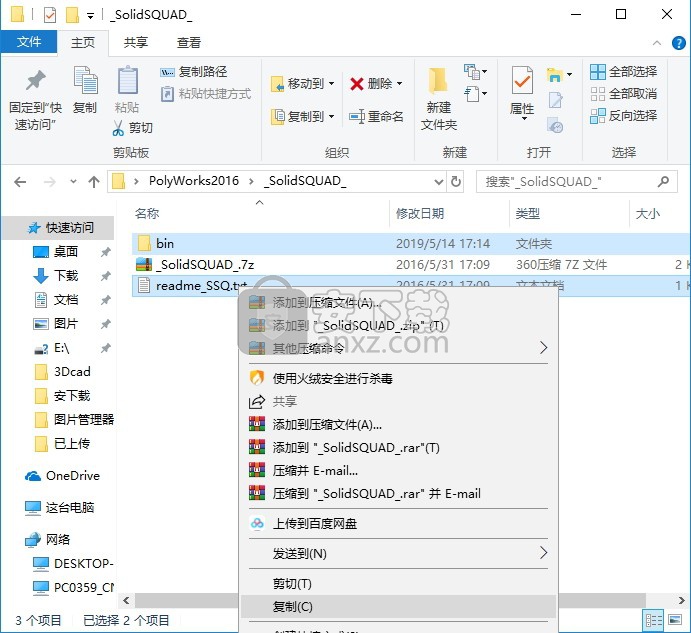

　　2、将解压出来的文件内容复制到粘贴板

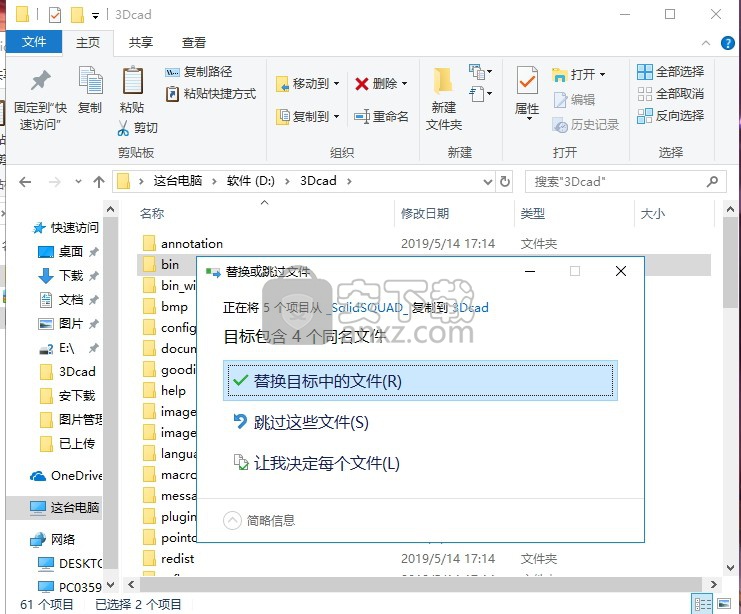

　　3、然后使用其复制到相对应的安装路径下，覆盖源程序

　　4、完成以上操作，即可将程序完成

使用说明

　　序列编辑器窗格

　　要打开“序列编辑器”窗格，请选择“工具”>“序列编辑器”或单击“多件检测”工具栏上的“序列编辑器”按

　　“序列编辑器”窗格具有菜单栏，工具栏和序列区域。

　　菜单栏提供对序列编辑器功能的访问。标准工具栏提供对主要功能的快速访问。

　　“插入”菜单按钮显示“插入”工具栏，可以快速访问可添加到序列中的步骤。

　　工具栏的内容部分取决于所选设备。

　　菜单栏工具栏

　　序列区域

　　便携式设备

　　CNC CMM

　　PolyWorks 2017中的新功能11

　　IMInspect：自定义测量序列

　　序列区域列出了构成序列的所有步骤。它使用颜色和信息图标（警告和错误）提供反馈，并使用对话框编辑步骤。记录或执行步骤时，标记位置很重要。将指针悬停在步骤上可以获得每个步骤的测量上下文。最后，用户可以双击与对象相关的步骤以打开对象的属性表。

　　标记标记设置开始执行序列的位置或使用记录模式添加序列步骤的位置。同样，实时序列验证考虑从标记位置开始的步骤。

　　步骤编号每个序列步骤的增量编号。

　　执行状态颜色步骤的执行状态由背景颜色表示：

　　浅绿色：已执行步骤。

　　白色：尚未执行步骤。

　　Grey：在执行序列期间以交互方式跳过Step。

　　测量上下文有关测量上下文的信息可以通过将指针悬停在步骤图标上来获得。测量上下文由激活的坐标系和数据对齐以及指定的设备位置定义。根据所选插件，它还可能包含有关当前工具和工具方向的信息。

　　标记

　　步数

　　执行状态颜色

　　图标

　　编辑步骤快捷方式

　　将指针悬停在步骤图标上：

　　PolyWorks 2017中的新功能12

　　IMInspect：自定义测量序列

　　图标警告图标，错误图标和信息图标提供了其他信息。将鼠标指针移到图标上会显示带有详细信息的工具提示。

　　编辑步骤快捷方式打开一个对话框以定义或编辑序列步骤。例如，“测量对象”步骤。使用该对话框选择现有测量对象并打开对象的属性表。

　　序列保存在当前部分中。对序列所做的任何更改都将自动应用。

　　2.2创建序列

　　Sequence菜单提供序列的基本操作。与序列执行相关的操作将在本文档的后面部分介绍。

　　创建序列

　　新建创建新序列。将打开一个对话框以指定序列名称和描述。

　　从自动生成的序列创建从当前作品的“播放检查”工具的自动生成序列创建序列。此序列从初始测量上下文开始，其中包括激活坐标系和数据对齐的步骤。将打开一个对话框以指定序列名称和描述。

　　Duplicate从当前序列创建新序列。将打开一个对话框以指定序列名称和描述。

　　激活序列

　　“序列”菜单列出了片段中的序列。选择列表中的序列使其成为活动序列，即可以编辑和执行的序列。它还使序列成为使用Play Inspection工具时播放的序列，如右图所示。

　　PolyWorks 2017中的新功能13

　　IMInspect：自定义测量序列

　　显示路径

　　使用CNC CMM时，可以使用“序列”>“显示路径”>“所有步骤”或“所选步骤”命令。这允许用户查看工具路径以确保其遵循逻辑顺序并避免冲突。

　　显示路径>选定步骤仅显示所选步骤的工具路径，如下左侧所示。显示路径>所有步骤显示整个序列的工具路径，如右下图所示。

　　沿路径显示图标，表示测量序列中特定步骤的执行：

　　右侧显示的图标表示换刀。

　　此处使用绿色虚线表示工具方向更改。

　　当无法计算换刀路径和刀具方向时（例如，在序列开头），则会显示右侧显示的两个图标。

　　PolyWorks 2017中的新功能14

　　IMInspect：自定义测量序列

　　管理序列

　　序列管理器使用户可以轻松管理序列。可以编辑序列名称和描述，三个按钮提供创建，激活和操作的操作删除序列。 “创建”菜单按钮提供“新建”，“自动生成序列”和“复制”创建操作。

　　2.3编辑序列

　　“编辑”菜单提供编辑工具，以帮助用户在序列中高效工作。

　　删除删除选定的步骤。步骤删除可以撤消。

　　忽略，使用步骤可以被忽略和使用。忽略的步骤具有与树视图中相同的叠加，并以灰色显示。忽略下游步骤所需的步骤将导致出现警告和错误图标。如果忽略某个组，则忽略该组中的所有步骤;同样，如果使用了一个被忽略的组，则使用该组中的所有步骤。

　　组，取消组合选定的步骤组。将打开一个对话框以命名该组。可以取消选定一组选定的步骤。创建组后，可以将步骤拖入组中并拖出组。请注意，从树视图，要素图形，对象组和包含曲面比较点的曲面要素拖动时，会自动创建组。

　　删除条件从选定的条件语句步骤中删除条件，而不删除条件适用的步骤。

　　PolyWorks 2017中的新功能15

　　IMInspect：自定义测量序列

　　选择步骤>全部，反转，无标准PolyWorks选择操作。也可以使用标准Windows技术在序列区域中直接选择步骤。

　　选择对象选择由所选步骤引用的树视图对象。

　　开始录制/停止录制允许开始和结束录制模式的命令。录制时，用户在IMInspect中执行所需的操作。当操作对应于步骤时，它将被添加到当前标记位置的序列中。这可以在新序列的开头完成，也可以在现有序列中添加步骤。

　　对象属性打开与所选步骤对应的树视图对象的属性表。

　　步骤打开一个允许编辑步骤的对话框。

　　交互式编辑

　　用户可以将步骤块拖动到序列中的另一个位置，这对优化工具路径很有用。如果拖动操作在序列中引入错误，例如通过在探测其约束平面之上拖动探测圆圈，则步骤变为无效并且警告图标似乎警告用户。

　　2.4将步骤插入序列中

　　“插入”菜单允许用户插入特定步骤。插入在所选步骤之上完成，或者如果没有选择步骤，则在序列结束时完成。请注意，某些步骤仅适用于特定设备类型。

　　步骤可大致分类如下：

　　一般步骤

　　上下文步骤

　　测量步骤

　　宏脚本步骤

　　插入步骤时，将打开上下文对话框以指定树视图对象或所需信息。如果在树视图中选择了一个对象并且该步骤类型是测量对象，则插入的步骤将自动设置为所选对象。

　　PolyWorks 2017中的新功能16

　　IMInspect：自定义测量序列

　　插入一般步骤

　　提供与对象测量没有直接关系的一般步骤。这些包括为操作员添加指令，根据问题的答案使某些步骤可执行，以及添加注释以记录序列。

　　指导说明插入步骤以文本和/或图像的形式添加指导说明。

　　问题插入一个步骤，询问存储在接收答案变量（新的或现有的）中的问题。答案在条件语句步骤中用于有条件地执行相关的步骤块。序列验证答案列表为在后台运行的实时序列验证提供值;设置为“是”时，将验证序列，就好像用户对问题的回答是“是”一样。

　　条件语句插入一个步骤，以根据答案变量的内容指定条件语句。如果在插入步骤时已选择步骤，则它们会自动分组到“步骤”下。否则，可以在步骤上拖动步骤。

　　插入上下文步骤

　　上下文步骤允许用户指定测量上下文。对于所有设备，它们包括以下步骤：

　　坐标系插入激活坐标系的步骤。

　　对齐插入一个步骤以激活或测量对齐：

　　激活：激活现有对齐。

　　测量：测量交互式对齐，如曲面点对齐，并使其处于活动状态。

　　PolyWorks 2017中的新功能17

　　IMInspect：自定义测量序列

　　设备位置插入一个步骤以执行以下操作之一：

　　激活：激活指定的设备位置。

　　移动：表示执行移动设备操作。在步骤执行时，用户将设备移动到指定的设备位置并根据对齐方法对齐。

　　“编辑”按钮可打开“设备位置和目标”窗格。

　　只有选择了正确类型的插件，才能插入某些上下文步骤。例如，以下步骤只能插入与CMM相关的插件（CNC CMM，手动CMM和I ++ CMM）。

　　工具插入更改工具的步骤。一个列表框，允许用户选择为当前选定的插件定义的工具。

　　刀具方向插入一个步骤以更改刀具方向。首先，“拾取标称方向”按钮允许选择标称方向（其相邻的菜单按钮提供了以数字方式编辑拾取的标称方向的操作）。然后，从“工具方向”列表中自动选择最接近的工具方向。否则，用户可以直接在列表中选择现有的工具方向。在这种情况下，菜单的“从工具方向设置”命令可用于自动确定标称方向。

　　转到位置插入一个步骤以转到某个位置。它提供对参数的访问，以将设备移动到特定位置。

　　移动可以是绝对或相对于当前位置。

　　PolyWorks 2017中的新功能18

　　IMInspect：自定义测量序列

　　CNC参数插入更改CNC参数的步骤。该对话框提供对CNC CMM设备参数的访问。

　　扫描选项插入步骤以更改扫描选项。选择预定义的行扫描配置文件或按“选项”按钮以自定义扫描选项。按“保存更改”按钮可以保存（自定义）扫描配置文件。

　　插入测量步骤

　　测量步骤是测量物体的步骤，如测量方法，如探测或CNC探测。

　　测量对象插入测量对象的步骤。

　　添加探测数据点插入一个步骤，将探测数据点添加到对象。

　　插入宏脚本步骤

　　可以通过创建新的宏脚本或导入脚本副本来插入宏脚本宏脚本。导入时，文件浏览器中添加了新的收藏夹路径“测量序列”。此外，可以编辑现有脚本。通过导入将宏脚本添加到窗格时，对原始脚本所做的任何更改都不会对导入的脚本产生任何影响。
