Autodesk InfraWorks 2019中文 64位

　　InfraWorks 360是一款基础设施模型设计软件，新版本更新了文件夹和路径管理，在项目管理器中将相关图形分组到文件夹中，有助于分类这些图形以方便参照，在项目管理器中创建的文件夹是为 <项目名称>.xml 文件中的项目定义的虚拟文件夹，文件夹结构的设置方式取决于用户计划工作的方式，如果用户处在所有人均访问相同网络位置的多用户环境中，可以设置定义具体文件夹位置的绝对路径，支持自定义虚拟驱动器的文件夹路径，可以确保所有项目成员都能将网络位置映射到相同驱动器号，用户可以将计划项目文件传输给无权访问您的网络的其他人，通过设置相对路径，当被复制到其他系统时，相对路径保留项目文件夹的层次。需要的用户可以下载体验

软件功能

　　一、工程量/分析

　　·查看多个选定道路和所选关注区域 (AOI) 内指定桩号范围中道路、桥梁和排水的材质工程量

　　·计算多个选定道路上的土方量

　　·计算与选定组件道路相关联的材质工程量

　　·自定义工程量面板以用于查看和输出

　　·输出材质工程量以供报告和分析

　　二、点云

　　·从点云中提取线性要素以用于道路设计

　　·使用横截面视图编辑线性要素

　　·生成线性要素的横向线，以显示更丰富的地形信息

　　·输出点云提取(地面栅格、线性要素和垂直要素)

　　三、可视化：

　　·通过“交互视图设置”对话框控制视图画布内标签的显示

　　·默认视图现在是工程视图

　　·为了获得干净的工程视图，请关闭“逼真的树”选项以使用根据对象的正确高度缩放的简化模型显示树木

　　·为了实现更逼真的视图，在“山毛榉树”之外增加了两种新的自适应树样式：“杉树”和“带雪的杉树”

　　·当更改视图时，画布内标注的显示会流畅过渡

　　·使用测量工具(如“点到点距离”)时，您将看到标签针对长度和面积信息进行了改进。

　　四、基础设施零件编辑器

　　·使用 Autodesk Inventor 的基础设施零件造型工具插件创建自定义排水或管道零件造型样板，然后将这些自定义零件引入零件编辑器中

　　·自定义排水结构或管道零部件

　　·将零部件发布到目录，以供在Autodesk InfraWorks或AutoCAD Civil 3D中使用

软件特色

　　复制和重命名图形

　　在组合项目文件时，可以在项目管理器的“源文件”选项卡上将文件复制到它们各自的文件夹。

　　可以将图形复制到项目中。您不能添加处于只读状态的图形。在打开图形时，确保没有其他人打开了此图形，或者在 Windows 资源管理器中关闭“只读”状态。

　　如果要重命名某个项目图形，请记住以下几点：

　　如果图形包含附着的外部参照，必须重新附着参照。如果图形包含相关文件，当您下次打开这些文件时，将使用新文件名对这些文件进行更新。

　　如果图形包含关联的正交文件，将使用新文件名对正交文件进行更新。

　　所有重命名图形中的页间连接符都将更新。

　　除“标题”特性之外的所有重命名图形的特性保持不变。仅“标题”特性必须手动更新。

　　重命名图形的用户会在项目管理器中立即看到新名称。使用相同项目的其他用户必须刷新项目管理器才能看到新名称。

　　块和部件

　　重要信息 始终将部件插入和分解到新的或现有的图形中。请勿在项目管理器中单击鼠标右键和将图形复制到项目中。

　　部件可包括任意 Plant 对象的集合。例如，液位计部件可能包含一个仪表和五个阀（包括两个球阀）。

　　放置在图形中创建的部件时，组成部件的 Plant 对象的数据及连接行为将会保留。例如，如果先给阀添加制造商和型号信息，然后再将该阀添加为部件的一部分，则阀的数据会保留在部件中。

　　位号信息也会保留。位号的结尾添加一个问号，指明该位号必须进行调整以避免重复。在插入部件零件后，可以更改位号并指定唯一值（如有必要）。

　　共享图形

　　您可以通过如下方式共享项目图形：通过 Internet 发送项目图形、打印项目图形或发布 DWF 或 DWFx 文件。

　　您可以打包项目，这样就能以数字方式发送此项目，或将所有支持文档包括在一个归档中。在创建传递时，可指定要包括在传递中的图形和相关文件，如外部参照和字体。您还可以指定文件格式、文件夹结构和给收件人的说明。您可以在项目环境外创建传递包。

　　详细信息请参见 AutoCAD 帮助系统中的“打包一组要传递的文件”。

　　可以在项目管理器环境外单独打印或发布项目图形。但是，这些操作不识别项目管理器中设置的文件夹结构。

　　参照图形（外部参照）

　　您可以将某图形作为参照图形附着到当前图形，即使参照图形不属于项目。附着的外部参照被链接到图形，而非插入到图形中。例如，您可以创建包含少许（如果有）管道内容但参照了许多其他管道图形的项目。此图形为“主”图形，其中显示彼此拥有适用关系的数个独立管道图形。

　　在单击与参照图形关联的图形时，外部参照作为子节点出现。（如果外部参照是项目中的一个图形，它就不会作为子节点出现。）

　　(Plant 3D) 将所有外部参照附着在 Plant 3D 图形的 0,0,0 原点上。请勿将 AutoCAD 命令 refedit 用于设备对象（管道、管件等等）。

　　将图形附着为外部参照时，不会创建附加数据缓存行。外部参照仅供参照。

　　使用 AutoCAD 命令 xref-bind 将参照图形复制到图形中。在绑定外部参照时，将在该图形中创建块和块参照，并放弃原有参照。分解块参照时将在数据缓存中创建行。

　　注意(Plant 3D) 只有符合这些指南的图形才能打开或添加到 Plant 3D 项目。唯有一个例外，指南中要求将所有外部参照附着在 0,0,0 原点上，这只是一种最佳实践，并不是强制性要求。

安装步骤

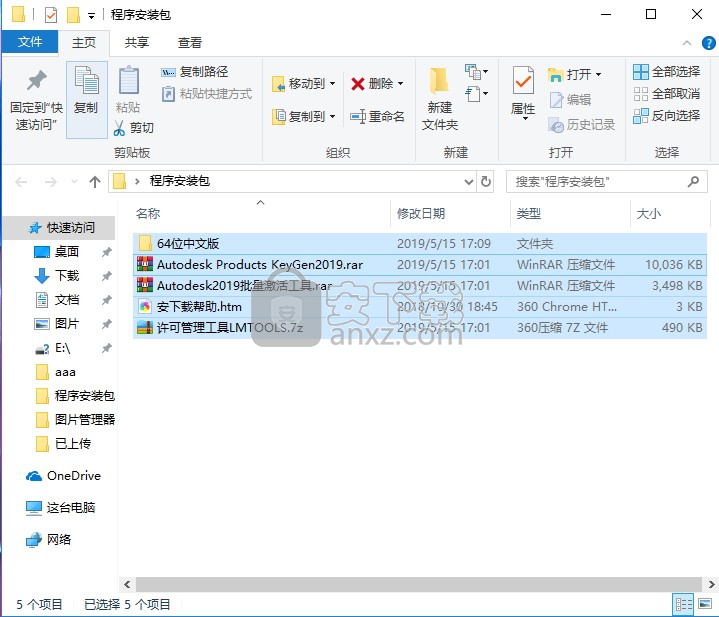

　　1、下载得到安相应的程序安装数据包

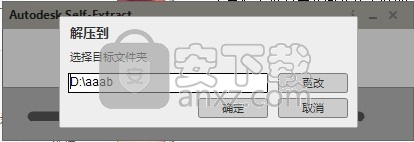

　　2、打开安装数据包后，双击应用程序即可弹出程序解压界面，选择解压路径

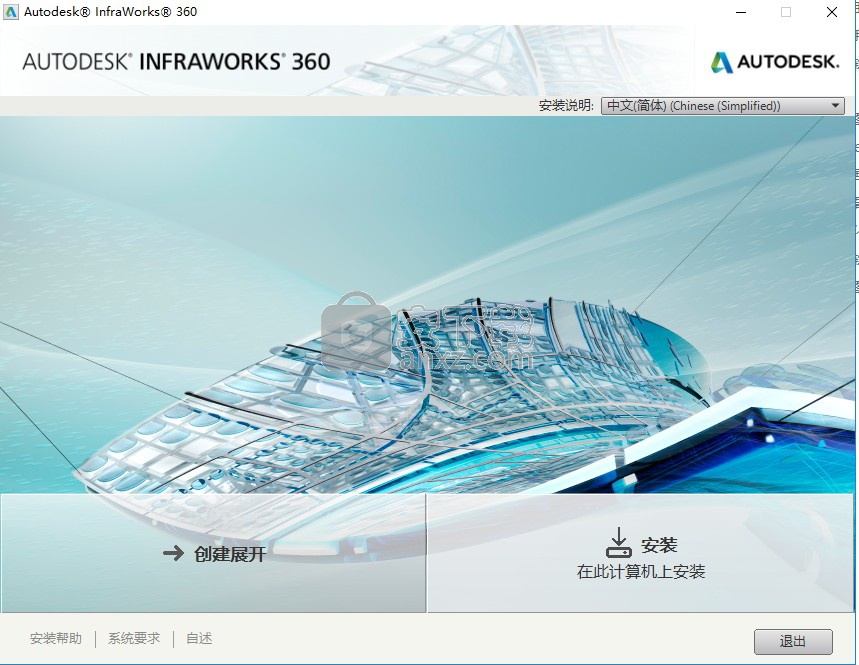

　　3、建议将其解压到其他磁盘，点击按钮按钮进行程序安装

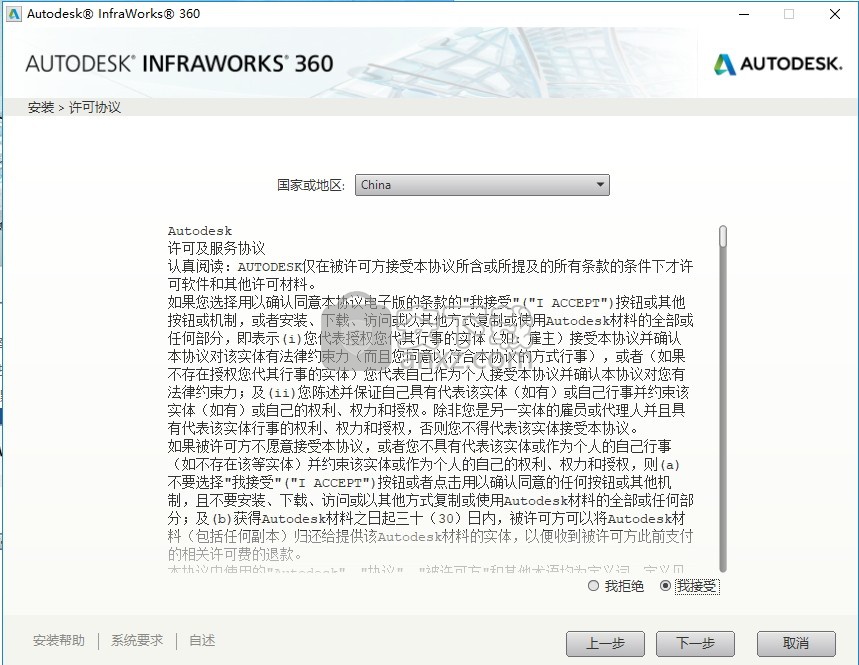

　　4、弹出新界面，同意程序许可协议，勾选我同意按钮，点击下一步按钮

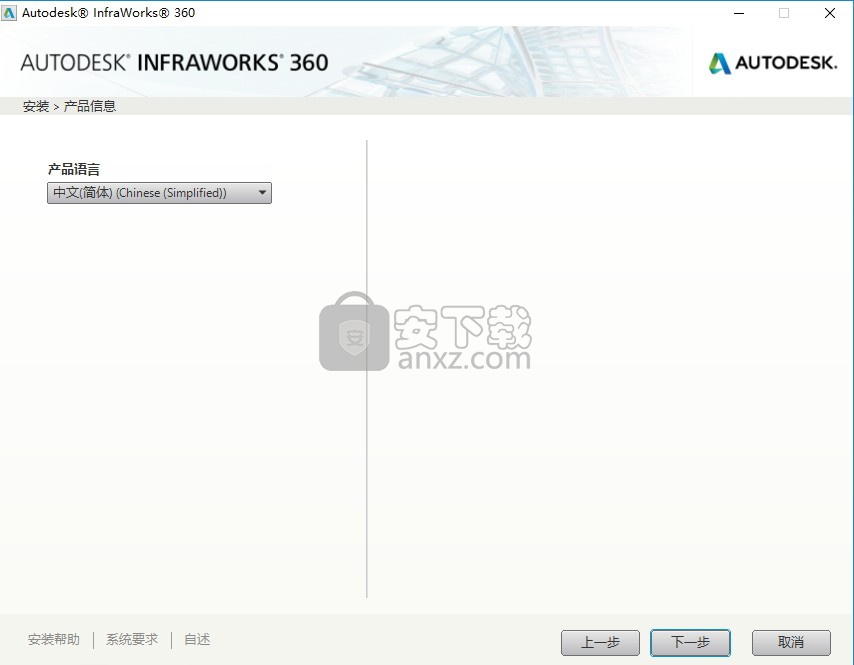

　　5、根据自己熟悉的语言选择程序安装语言，建议直接使用中文简体

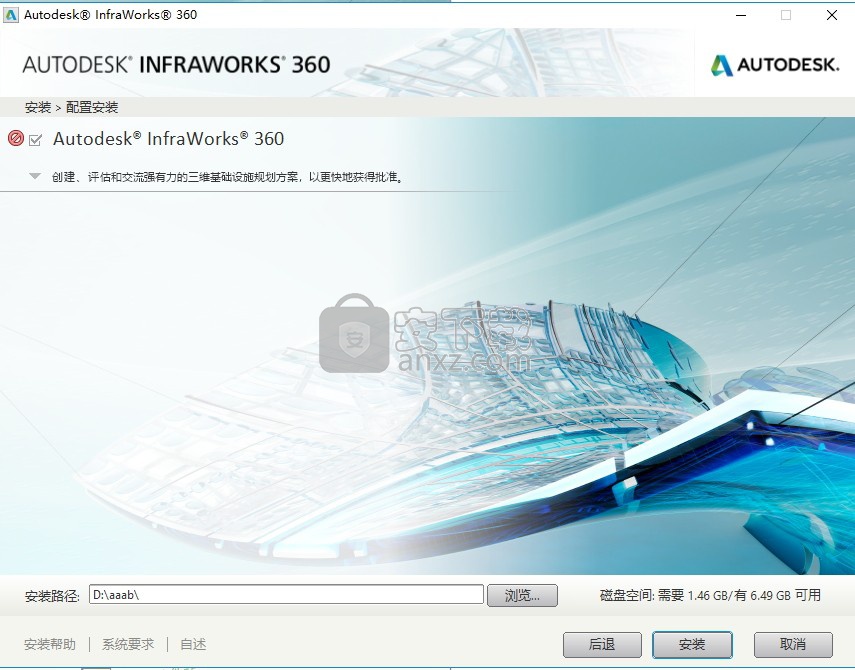

　　6、点击下一步按钮，选择程序安装路径，可以将程序文件安装到您想的路径

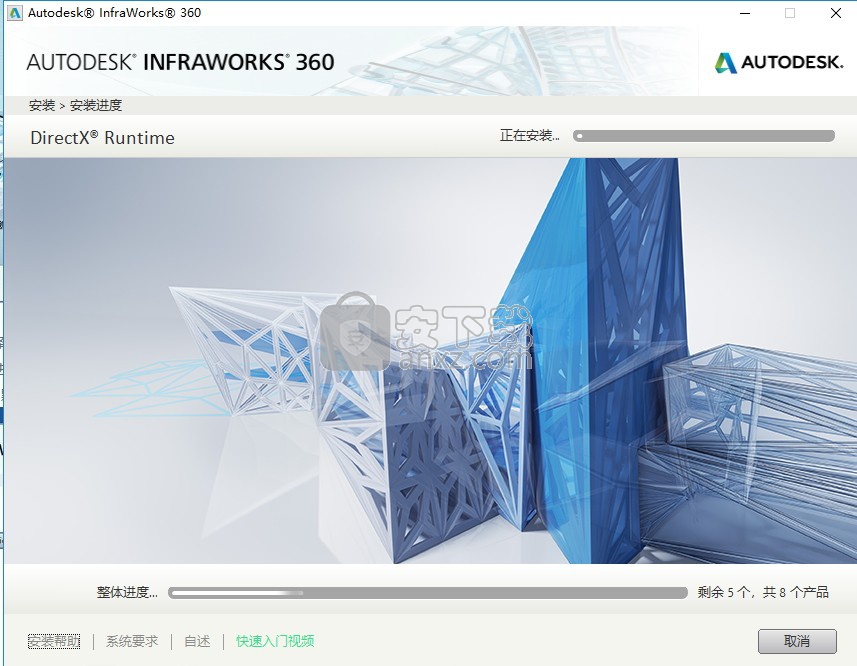

　　7、等待安装进度条加载完成，需要等待一会儿

　　8、弹出程序安装界面，等待程序安装完

说明

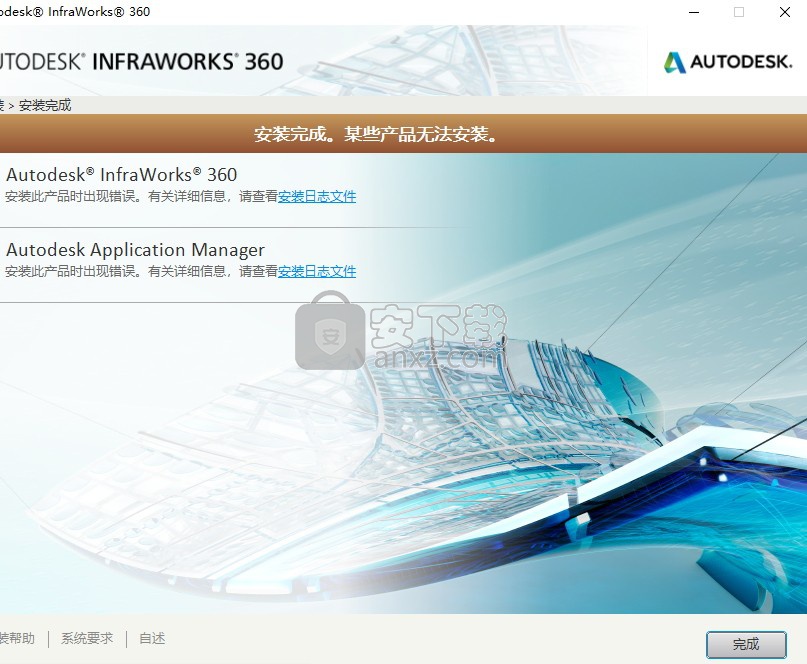

　　1、完成以上安装操作步骤，即可将程序完成

使用方法

　　处理项目图形的步骤

　　打开项目图形

　　在项目管理器树状图中，在图形上单击鼠标右键。单击“打开”。

　　以只读模式查看项目图形

　　在项目管理器树状图中，在图形上单击鼠标右键。单击“以只读方式打开”。

　　在项目管理器中预览图形

　　在项目管理器树状图中，单击要预览的图形。

　　在项目管理器的底部工具栏上，单击“预览”。

　　重命名图形的步骤

　　注意重命名将打断所有对图形的外部参照。

　　在“项目管理器”树状图中，关闭要重命名的图形。

　　在图形上单击鼠标右键。单击“重命名图形”。

　　在“重命名 DWG”对话框中，执行以下操作之一：

　　如果文件名最初设置为符合特定的格式，则将更改输入到有标签的框中或选中“替代”复选框，然后在“文件名”框中，输入新文件名。

　　如果文件名没有特殊格式，则在“文件名”框中，输入新文件名。

　　在项目中开始新图形

　　在项目管理器树状图中，单击目标文件夹（例如，“P&ID 图形”）。

　　单击“新建图形”。

　　在“新建 DWG”对话框的“图形特性”下方，执行以下操作：

　　在“DWG 编号”框中，输入图形的编号。

　　在“DWG 标题”框中，输入图形的标题。

　　注意

　　您输入的 DWG 编号和标题将在“文件名”框中重复。

　　要使用不同文件名，请在“文件名”框中输入名称。

　　单击“确定”。

　　在项目管理器树状图中，找到创建的图形，然后单击鼠标右键。单击“特性”。

　　在“图形特性”对话框中，执行以下操作：

　　在“区域”框中，输入此图形中记录的设备区域。

　　在“说明”框中，输入图形的说明。

　　保存单个项目图形

　　在项目管理器树状图中，单击图形。按 CTRL+S。

　　保存项目中所有图形的步骤

　　在项目管理器树状图中，在项目上单击鼠标右键，然后单击“重新保存所有项目图形”。

　　从项目中删除图形

　　在项目管理器树状图中，在要删除的图形上单击鼠标右键。单击“删除图形”。

　　要确认删除，请在“从项目中删除图形”消息中单击“确定”。

　　图形随即从项目树中删除，但是它不会从计算机中删除。

　　注意

　　如果想要以后重用此图形，确保先保存此图形，然后再从项目中删除它。

　　使用项目文件夹的步骤

　　创建文件夹

　　在项目管理器树状图中，在现有文件夹上单击鼠标右键。单击“新建文件夹”。

　　在“项目文件夹特性”对话框中，输入文件夹名称。

　　在“浏览文件夹”对话框中，查找并单击文件夹。单击“打开”。

　　若要指定如何为文件夹中的图形指定默认样板，请执行下列操作之一：

　　若要为每个文件夹设置特定样板，请清除“提示选择样板”复选框。在“文件夹的 DWG 创建样板”下方，单击 [...]。在“浏览文件夹”对话框中，查找并单击文件夹。单击“打开”。

　　若要提示为每个新图形选择一个样板，请选中“提示选择样板”复选框。如果要为不同的项目使用不同的项目样板，可使用此选项。

　　重命名文件夹

　　在项目管理器树状图中，在文件夹上单击鼠标右键。单击“重命名文件夹”。

　　在“项目文件夹特性”对话框的“文件夹名称”下，输入文件夹的新名称。

　　单击“确定”。

　　删除空文件夹

　　在项目管理器树状图中，在要删除的文件夹上单击鼠标右键。单击“删除文件夹”。

　　注意

　　此选项不可用于默认文件夹或包含内容或其他嵌套文件夹的文件夹。

　　更改项目中的图形或文件夹的顺序

　　在项目管理器树状图中，单击文件夹或图形，然后将其拖动到树层次中的新位置。

　　一端用箭头标明边界的长条形指明插入位置。

　　将图形插入到文件夹或者创建嵌套文件夹

　　在项目管理器树状图中，单击要移动的文件夹或图形，然后将其直接拖动到其他文件夹上方。

　　文件夹或文件的名称右端的单箭头指明要移动的节点的父节点。

　　释放按键放置图形或文件夹。

　　使用图形工作历史的步骤

　　将状态和注释添加到工作历史

　　在“状态”下的下拉列表中，选择一种状态。

　　在“注释”框中，输入有关已做更改或计划要对图形进行更改的说明。

　　单击“确定”。

　　注意

　　如果在打开或关闭图形时未显示“工作历史”对话框，则说明项目已配置为关闭工作历史提示。咨询项目管理员。

　　查看图形的“工作历史”状态

　　在项目管理器树状图中，单击图形。

　　在项目管理器的底部工具栏上，单击“工作历史”。

　　在“状态”下，查看图形状态。

　　管理工作历史状态

　　在项目管理器树状图中，在图形上单击鼠标右键。单击“打开”。

　　注意

　　如果在打开或关闭图形时未显示“工作历史”对话框，则说明项目已配置为关闭工作历史提示。

　　在“工作历史”对话框的“状态”列表中，单击“管理”。

　　在“项目状态管理器”对话框中，请执行下列操作之一：

　　若要添加新状态，请单击“新建”。在“新状态”对话框的“名称”框中，输入新状态名称。单击“确定”。

　　若要重命名现有状态，请在“已优化的状态”下单击状态名称。单击“重命名”。

　　若要删除现有状态，请在“已优化的状态”下单击状态名称，然后单击“删除”。单击“关闭”。

　　单击“确定”。

　　显示图形的工作历史并对其进行排序

　　在项目管理器树状图中，单击要查看其工作历史状态的图形。

　　在项目管理器的底部工具栏上，单击“工作历史”。

　　若要按用户姓名的字母或按日期对列表进行排序，请单击相应的列标题。（无法对状态列表进行排序。）

　　将图形状态字段添加到图形

　　在项目管理器树状图中，在图形上单击鼠标右键。单击“打开”。

　　在功能区上，单击“插入”选项卡

　　“数据”面板

　　“字段”。

　　在“字段”对话框中，请执行以下操作：

　　在“字段类别”列表中，单击“项目”。

　　在“字段名称”下，单击“当前图形状态”。

　　在“格式”下，单击“标题大小写”。

　　单击“确定”。

　　在绘图区域中单击要显示图形状态的位置。

　　创建和使用部件的步骤

　　重要信息 始终将部件插入和分解到新的或现有的图形中。请勿在项目管理器中单击鼠标右键和将图形复制到项目中。

　　在图形中，将所需的 Plant 对象放置在部件中。

　　在命令提示下，输入 wblock。

　　在“写块”对话框中选择“对象”。

　　单击“选择对象”。

　　在图形中，选择要组成部件的对象。按 ENTER 键完成对象选择。

　　在“写块”对话框中，执行以下操作：

　　在“基点”下，单击“拾取点”在图形中指定一个点，或输入点的 X、Y、Z 坐标值。

　　在“目标”下，为新图形输入文件名和路径，或单击 [...] 按钮浏览到位置。

　　单击“确定”。

　　在功能区上，单击“插入”选项卡

　　“块”面板

　　“插入”。

　　在“插入”对话框中，执行以下操作：

　　在“名称”列表中，单击刚创建的部件，或单击“浏览”找到图形。

　　在左下角选择“分解”。

　　单击“确定”。

　　将光标移到图形上时，程序会提示您指定插入点。在图形中，单击要放置部件的位置。

　　根据需要更改单个元件和线的位号信息。
