中望CAD机械版 2019 32位/64位免费版

　　中望CAD机械版 2019是一款面向于机械设计领域的全新专业绘图软件，它是一个强大易用的基于参数化特征的CAD程序，通过该程序，用户可快速直观地设计零件，线框、曲面和实体特征无缝地集成到零件模型中，为设计应用提供最佳的灵活性；新版本对程序系统进行了优化，提供数据结构功能，该功能支持用户将根对象与可管理程序对象文件中的设计数据进行关联，根对象包括：零件，装配，草图，工程图包与加工方案等，在运行此程序时，它被称为激活进程，激活进程是一个临时的工作区，部分3D文件可在设计或修改期间按需要载入到该工作区中，激活进程仅保存修改的数据，进程概念让大型且复杂的零件与装配能像最简单的零件一样工作，用户可以查看并操作整个设计，但是仅有正在编辑的对象和实体才会被检索，因此需要的系统资源更少。强大又快捷，需要的用户可以下载体验

软件功能

　　一、制图标准统一化

　　1、支持多个国家的常用标准。

　　2、多个图幅、不同比例、多个国家标准的任意切换，不同图幅、比例的绘图内容互不影响

　　3、可以定制属于企业自身的标准以适应企业的需求，规范设计数据。

　　二、专业绘图工具

　　1、出色的绘图工具、构造工具，使常用图形的绘制速度得到质一般的飞跃。

　　2、局部详图, 图形自动按指定的比例绘制完成并生成标注。

　　3、消隐功能进行消隐的图层配置，多种组合让各图层的显示和提取尽在用户的控制之中。

　　三、最全面、最专业的图库。

　　1、零件设计系统中包括56个大类近300000个零件，范围涵盖机械、重工、汽车、模具、煤矿能源、交通、水利、化工、船舶等各个领域。

　　2、支持国家标准的符号内容包括仪器仪表符号、电器符号、液压符号、运动符号等。

　　3、可创建企业自己的系列化图库系统。

　　四、丰富智能的标注和注释

　　1、一个命令可以完成图面90%的标注内容，在执行某种标注方式时一键切换至其他种类的标注方式。

　　2、提供粗糙度、形位公差、焊接符号、锥斜度符号、孔特征图表等超过12种符号标注。

　　3、智能序号标注和BOM系统关联，支持文本和excel格式的导入导出。

　　五、不可缺少的辅助工具

　　1、批量的数据提取、批量排图、批量打印，批量的图纸操作等工具，极大节省用户设计时间。

　　2、批量提取出标题栏和明细表的数据，执行汇总功能，可以直接得到想要的数据统计结果。

　　3、超级表格功能，在进行产品设计的同时，可以很方便地绘制出各种各样的表格，生成所需要的各种汇总表格和工艺卡片。

软件特色

　　激活进程

　　当运行中望3D时，它就表示一个激活进程。当用户创建一个新文件时，它位于激活进程中，但是仅包含用户创建的初始根对象。

　　当用户保存一个未保存过的文件时，文件浏览器就会显示出来并默认保存到中望3D配置对话框中定义的“文件保存”目录里，或通过此命令或“另存为”命令指定的最后目录。

　　如用户保存所有文件并且其中一个文件是新的，则该新文件会从激活进程保存到上述的"文件保存" 目录中。

　　用户打开一个文档时，激活进程仅检索所需的根对象与子对象。而且显示信息也会根据需要载入。

　　空白或激活显示模式不需要的（如用于着色的面）、位于初始视图窗口外部的显示信息不会载入。这就是中望3D高效对象管理器。

　　在激活进程的过程中所打开的文件不代表整个文件--只表示用户所编辑的部分。在保存一个打开的文件时，源文件更新且此文件的进程被清除。

　　可将激活进程当作一个效率工作区，在该工作区中可以按需创建，打开并保存多个文件。

　　通过图层管理器可以创建、编辑、删除、隐藏、激活和冻结图层，实体可以被分配到不同的图层，帮助管理设计数据。例如，参照几何体可以被分配到不同的图层，而不是被分配到零件几何体所在的图层。

　　可创建256（即0-255）个图层。创建新零件时，新零件会包含一个命名为“Layer0000”的图层。可为某个图层设置默认的属性，而这些属性会自动分配给该图层中的新实体。

　　使用图层管理器

　　激活

　　使用该按钮激活一个图层，该图层的可见属性会自动设置为“打开”状态。新实体将会被分配到激活的图层。

　　新建

　　使用新建按钮创建一个新图层。新建图层的属性默认与当前激活的图层相同。可以通过单元格修改图层的属性。

　　删除

　　使用该按钮删除一个或多个图层。图层中不能包含任何实体且不是系统默认创建的“Layer0000”，否则中望3D将提示不能删除。如果删除激活的图层，中望3D会自动激活列表中的第一个图层。

　　同步层

　　如果隐藏标记与图层信息不同步，使用该命令可以再次同步实体的可见性与图层的打开/关闭状态一致。历史重生成时，可能会出现这种情况。在此期间，所有更新的实体都会显示，直至选择同步层命令，关闭图层上的所有实体才会被隐藏。

　　自动回放（即重生成）正常结束时，会自动执行同步操作。如果由于出错导致重生成中途被迫停止，所有的实体都会显示，直至选择同步为止。该命令将会暂停当前的命令，直至完成为止。

　　通过中望3D数据管理器访问视觉管理器。从工具菜单选择中望3D管理器，然后选择视觉管理器选项卡。通过视觉管理器能够非常简单的访问并控制模型视觉效果的各个方面，包括：光源属性，回应细节，显示阴影，纹理和材料显示等。

　　通过三维约束中望3D支持可变的装配。在一个零件被创建时（如在“由上而下”的设计中）或被插入时（如在”至底向上“的设计中），它会变为激活的零件。 三维约束用于确定装配中的组件间的位置关系。当一个组件被约束时，它的一个或多个自由度（DOF）将被消除。

　　当DOF首次被创建或插入于一个装配时，DOF指一个组件可以在六个方向自由移动。这些方向包括下面演示的三个线性方向和三个旋转方向。可从重合、相切、同心、平行、垂直、角形和齿轮这7个中选择三维约束。每一个都用于约束一个组件到另一个组件或父对象上的一个点、曲线、边、面或基准面。在使用这些条件与实体类型时，可产生一系列的约束条件。父对象可能是另一个组件或根零件。

安装步骤

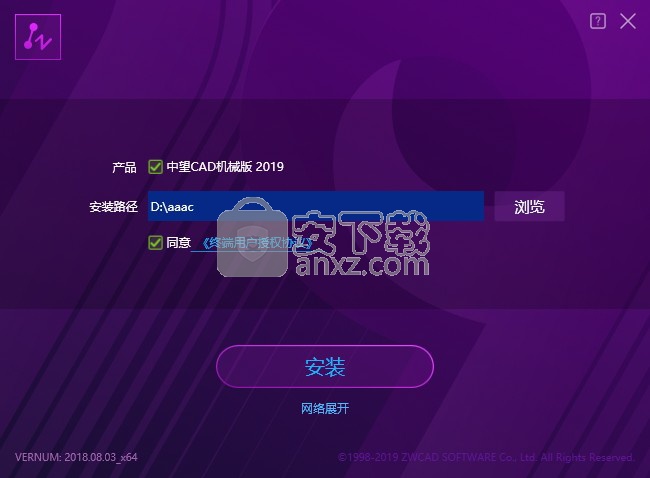

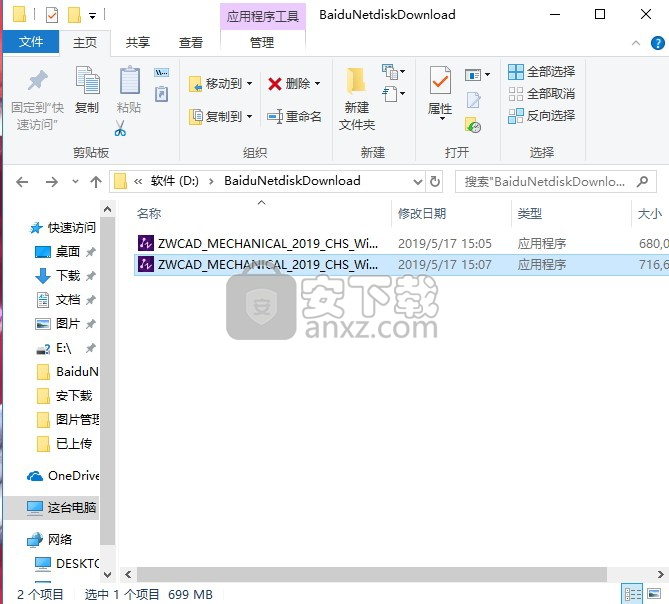

　　1、下载得到相应的程序安装包，安装包包含了32位和64位两个安装包

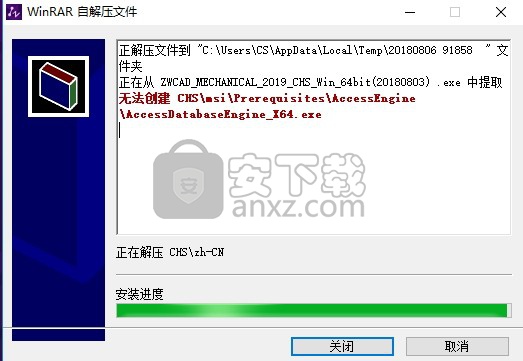

　　2、找到与您电脑系统对应的程序包进行程序安装，弹出环境程序加载界面

　　3、在安装过程中，会弹出提示重启电脑的界面，您可以点击重启或者直接×掉

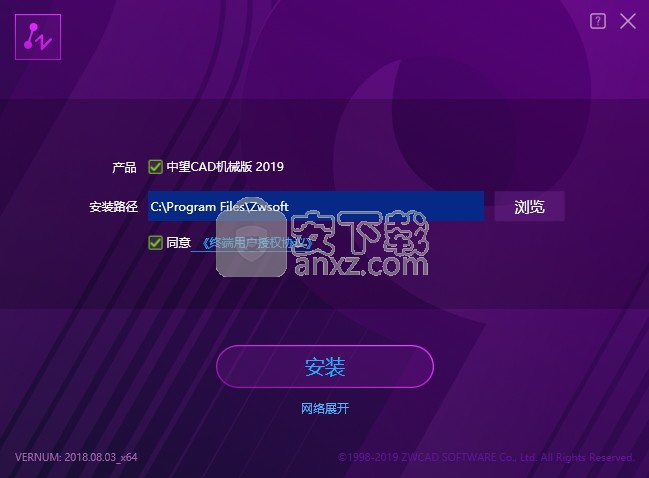

　　4、用户可以根据自己的需要将程序路径更改，点击更改即可

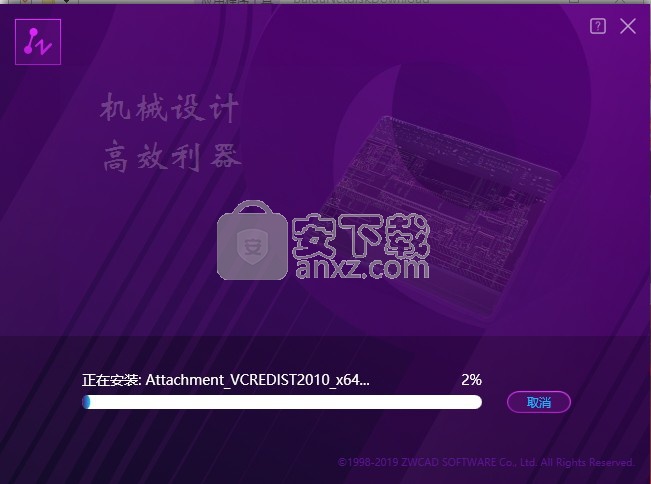

　　5、弹出程序安装进度条加载界面，需要等待程序安装完成

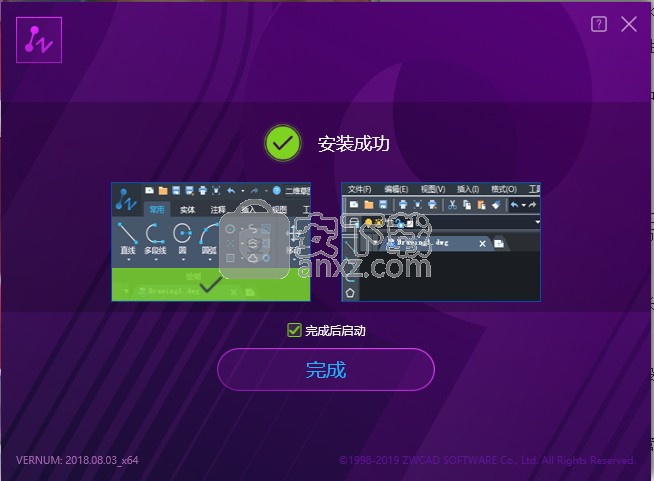

　　6、等待程序安装完成后，即可程序安装完成界面，点击完成按钮即可

　　7、点击完成后会弹出一个程序信息填写界面，填写后可以得到30天的试用期限

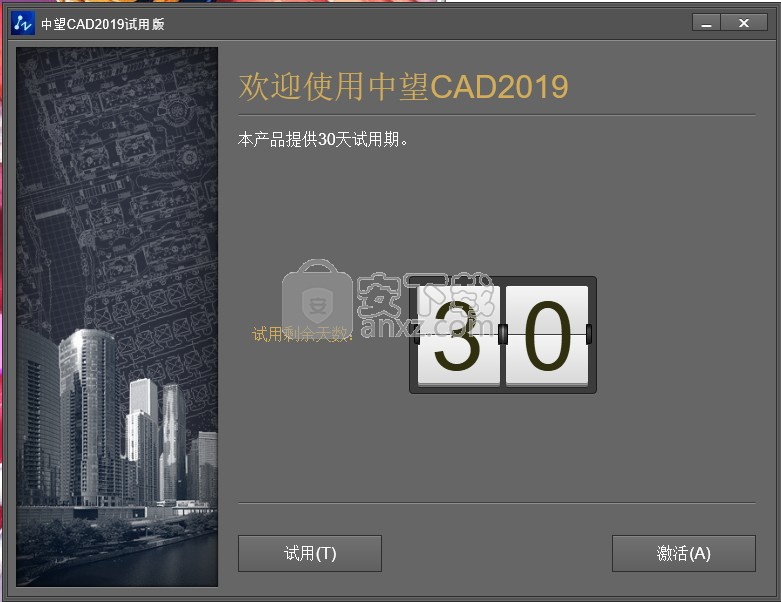

　　8、该程序安装完后，该程序又30天的试用期，可以点击试用直接进去，点击激活按钮

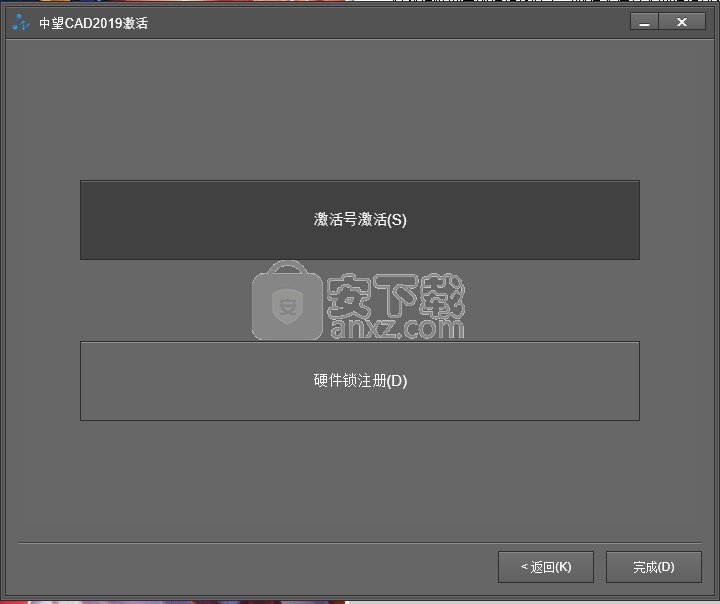

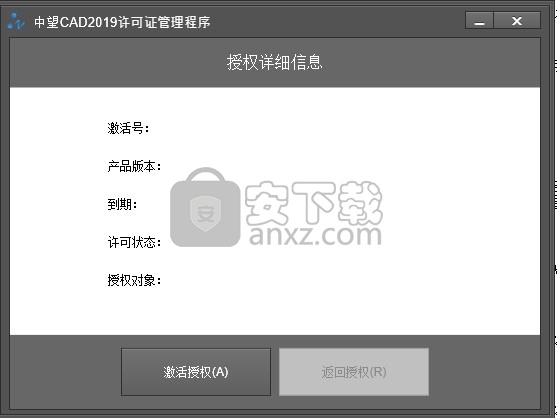

　　9、弹出程序激活界面，点击激活授权按钮即可

　　10、弹出新界面，点击激活号激活按钮，弹出程序激活界面

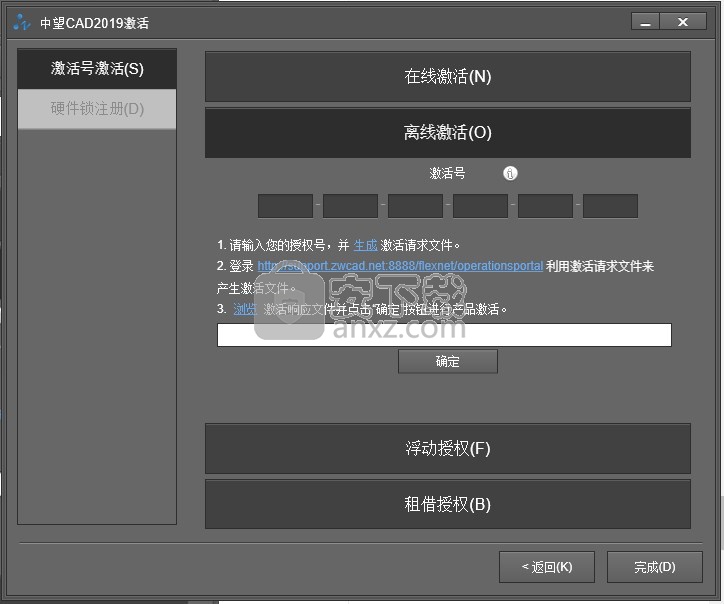

　　11、弹出新界面后，点击在线激活按钮即可打开激活界面，输入正确的激活码即可解除程序使用期限

使用说明

　　基本操作顺序

　　显示视觉管理器，首先打开中望3D数据管理器面板，然后选择视觉管理器选项卡

　　展开视觉管理中需要控制的部分。

　　左键双击或右键单击参数值对其进行编辑。一些参数只能在打开/关闭间切换，比如：显示标记和像素照明。

　　其它参数则显示一个控制对话框，比如：原点，颜色，亮度和衰减。前面所举的这些例子，在点光源里都有定义。

　　视觉管理器

　　光源

　　此项目集合了所有光源的相关设置。

　　显示标记

　　打开/关闭光源标记的显示。光源标记只有在视觉管理器处于激活状态时才会显示，或者其他以光源为编辑对象的命令激活时。

　　像素照明

　　根据屏幕像素计算光源的照明效果，否则根据显示下小平面顶点来计算光源的照明效果。

　　光源

　　该项目集合了所有当前添加的光源。该项目必须包含一个光源，且默认设为眼光源。如新增一光源，该新增光源将替换该默认眼光源。

　　基准面

　　设置本地基准面或外部基准面的显示状态。

　　局部显示

　　打开/关闭本地基准面的显示。如果设为“关闭”，在插入基准面命令中将不会显示创建的基准面。

　　全局显示

　　打开/关闭全局基准面的显示。如果设为“关闭”，则在图纸中将不会显示全局基准面。

　　显示隐藏

　　当基准面被其他实体遮挡时，打开/关闭基准面的显示。

　　外部显示

　　打开/关闭外部基准面的显示。

　　自动缩放

　　打开/关闭自动缩放。如果设为“打开”，基准面的大小会根据当前零件大小自动缩放。

　　颜色显示

　　打开/关闭基准面的颜色显示。如果设为“关闭”，则基准面显示为黑白。

　　标注

　　打开/关闭标注的显示当他们被其他实体遮挡时。

　　边

　　设置着色边和开放边的显示。

　　着色边

　　打开/关闭着色边的显示。设置边的颜色和宽度。

　　开放边

　　打开/关闭开放边的显示。设置边的颜色，样式和宽度等。

　　背面

　　设置面的背面颜色。双击颜色图标，选择一个颜色，或勾选“使用正面色”，面的背面将与正面保持一样的颜色。

　　三重轴

　　设置三重轴的显示。

　　显示三重轴

　　打开/关闭三重轴的显示。

　　显示隐藏

　　打开/关闭三重轴的显示当他们被其他实体遮挡时。

　　回应

　　集合了回应的相关设置，如下：

　　局部

　　设置回应细节的级别。控制回应的总量以及支持回应命令的回应精确度。回应细节设置越低，系统将占用越少的资源，但相应的动态预览效果将更少，反之亦然。

　　颜色

　　设置回应的颜色。

　　属性标签显示

　　打开/关闭属性标签的显示。

　　贴图纹理显示

　　打开/关闭纹理贴图的显示。

　　材料显示

　　打开/关闭材质效果的显示。

　　性能选项

　　设置显示的速度。目前提供了3个选项。每个选项会打开/关闭视觉管理器中的一些设置以改变显示的效率。性能最优选项需要最少的时间来计算，但会降低显示效果。效果最优选项的显示效果比较好，但需要最多的计算时间。平衡则介于这两者之间。

　　由上而下装配设计

　　在“由上而下”的设计中，所有在一个零件中的组件主要是由同一个人设计的。中望3D通过允许在激活的零件中创建与设计一个组件，来处理“由上而下”的设计。通过如此操作，激活的零件变成装配体。

　　组件变成活动零件的子零件，然后也变成激活零件了。组件创建时是原零件的一个引用，原零件将成为激活文件中的根对象。零件或每个组件可根据需求被激活和编辑。“由上而下”的设计有它自已的优势。如你在做一个新的设计时，可选择在同一个文件中保存所有组件直至设计完成。如项目被取消或你决定向一个全新的方向进发，那么在删除文件时，将删除该零件以及它所有的组成部分。

　　上下等级

　　“由上而下”的装配设计例子如下。在零件1被创建之前不存在任何的组件。你可以通过下面的菜单/命令的顺序来创建加强筋并使之成为激活的零件。

　　装配工具栏>

　　加强筋现在是零件1的子零件。当加强筋被创建时被加进文件1，破折线为默认显示。虚线表示加强筋被插入（引用）到零件1了。当加强筋完成时零件1再次被激活。 通过同样的步骤，创建螺栓与垫圈，此时零件1被再次激活。

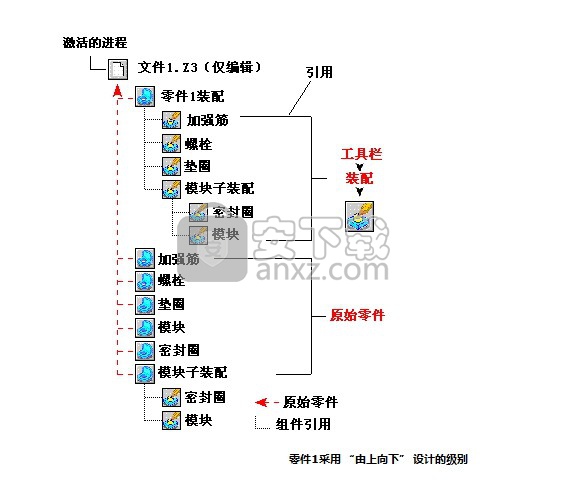

　　零件1采用 “由上向下” 设计的级别

　　模块子装配像加强筋，螺栓与垫圈一样作为零件1的子零件被创建。然而，当密封圈被创建时，模块子装配仍然保持激活(零件1将不会再次被激活）。密封圈成为激活的零件，并默认保存在文件1中，因为密封圈被创建时模块子装配在激活状态，所以密封圈被插入到模块子装配中。模具子装配再次被激活且模块如密封圈一样被创建。

　　总结

　　文件1包括7个零件(即零件1, 加强筋，螺栓，垫圈，模块子装配，密封圈和模块)。

　　零件1包括4个组件，即(加强筋、螺栓、垫圈和模块子装配) 这些是在文件1中的原始零件的引用。

　　模块子装配包括2个组件，即(密封圈与模块)。这些也是文件1中原始零件的引用。

　　如果文件1被保存，它包括其所有的原始零件。

　　如果文件1被删除，则此文件及其所有的原始零件都会被删除。

　　自底向上装配设计

　　在自底向上设计中，将大的或复杂的装配拆分为小一些的子装配和组件。一个或几个设计师把每个组件设计为一个单独的零件。组件零件存档在一个库里，保存在一个或几个中望3D文件中。这是建立和管理大或复杂组件最有效的方法。

　　每个零件插入到一个激活零件中，从而建立一个组件引用和一个装配。该组件成为激活零件的子零件，接着成为激活零件。因为使用了实际零件的一个引用，如果修改存档零件，你可以自动更新它，或通过激活和修改其组件引用来修改存档零件。中望3D在这方面非常灵活。

　　自底向上体系

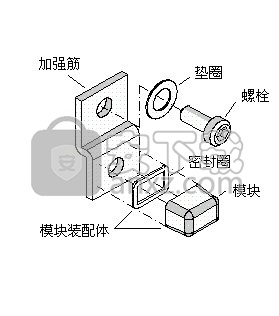

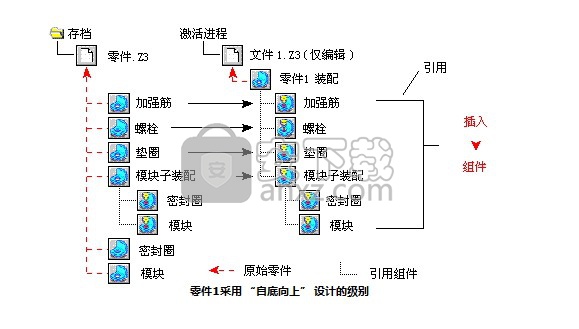

　　“自底向上”的装配设计例子如下。所有的零件在零件1创建之前已存在。零件1建立之后，就变成了激活零件。你可以使用下列菜单/命令的顺序插入加强筋，它变成激活零件。

　　插入 > 组件或装配工具栏 >

　　加强筋现在是零件1的子零件。破折线显示加强筋位于这个中望3D零件.Z3文件中。虚线表示加强筋被插入（引用）到零件1中。加强筋插入之后，零件1被重新激活。螺栓和垫圈接着通过相同程序插入，而零件1会再次重新激活。

　　零件1采用 “自底向上” 设计的级别

　　模块子装配像加强筋、螺栓和垫圈一样插入，并再次成为零件的子零件。不过，因为模块子装配已经包含两个组件：密封圈和模块，这两个组件也插入，成为其子零件。

　　总结如下：

　　文件1包含1个零件（零件1）。

　　零件1包含4个组件（加强筋、螺栓、垫圈和模块子装配）。

　　模块子装配包含2个组件（密封圈和模块）。

　　所有的组件都是原始零件的引用，原始零件位于中望3D零件.Z3文件中。

　　如果文件1在保存之前从激活进程中删除了，则文件1和零件1都被删除。保存在文件零件.Z3中的原始零件不受影响。

　　如果文件1保存了，那么零件1也保存了。

　　如果文件1删除了，那么零件1也删除了。

　　属性包和对话框共性

　　属性(零件/草图/工程图级)

　　可保持任何实体（如线、面、材料等）的属性，也可保存这些属性作为日后之用。这些属性被称为属性包。这样就可以容易地将作为整体的一个实体的属性应用到其它实体，而不用反复重新输入属性信息。可以利用中望3D配置对话框的文件选项卡设置默认的属性包文件。

　　选择属性包时，属性包包含的属性会自动被载入讨论中的属性对话框。以下的相关主题按钮列出了各种实体类型，各种实体的属性都可以被保存为包。

　　对于每个属性对话框，下列的选项都是相似的。对于独特的选项，可以参照单个对话框。对于其它的对话框共性，也可见命令选项对话框。属性切换选项无法在所有的对话框上使用。

　　切换（无法在所有的对话框上使用）

　　全禁用

　　关闭全部的对话框属性，使这些属性不会被更改。不过，这些属性不能被锁定。可以利用下列的选项开启单个属性或全部属性。

　　切换

　　根据选定属性当前的状态切换开启或禁用。选择按钮，然后在对话框上选择属性。

　　全启用

　　开启对话框上的所有属性。

　　文件/束

　　文件列表

　　显示中望3D文件，对话框所示的是中望3D文件的属性。可从当前的中望3D文件列表作出选择，或选择文件夹图标，并选择另一个中望3D文件。

　　束列表

　　列出包含在激活（或选定）的中望3D文件中的属性包。选择包，将其载入对话框。Bundles.Z3包含系统默认的属性。

　　删除上述列表选定的当前属性包。Bundles.Z3无法被删除。

　　查阅实体指定的属性。选择图标，然后选择实体。实体的属性就会显示在对话框里。

　　将对话框的当前属性保存至与激活文件有关的属性包。输入新包的名称，点击确定或双击现有的包对它重写。该名称就会显示在上述默认的列表中。选择该名称则显示该包的属性。

　　必须保持文件激活才能利用激活文件永久地保存包。

　　可以为零件中的单个实体指定材料属性，从而管理其他功能，如质量特征计算。这种做法将覆盖零件属性对话框中定义的默认零件属性。

　　使用材料属性对话框定义和保存被选中造型的材料属性，包括名称和密度。您可以将这些属性应用到零件中的特殊实体中。

　　标准属性

　　名称

　　您可以在这里改变目标零件的名称。如在同一个文件中有其他的根对象，将有一个选项供您选择是否想要改变出现在其他对象中的引用名称（例如：图纸和方案）。否则，仅在目标零件中修改名称。

　　数目

　　使用此属性定义零件数目。最大字符长度为48 。

　　设计者

　　使用此属性，用名称或缩写定义零件设计者。最大字符长度=80

　　管理者

　　使用此属性，用名称或缩写定义部门管理人员。最大字符长度=80

　　供应商

　　使用此属性定义主要供应商。最大字符长度=100

　　成本

　　使用此属性定义成本信息。

　　类别

　　使用此属性对零件进行分类。如您计划在加工流程方案中使用该零件，选择 <-- CAM类按钮，然后从列表中选择可用的CAM类别（例如：零件、夹具、坯料、工作台、夹持或刀架）.更多信息参见相关零件和CAM类属性。

　　描述

　　使用此属性定义零件描述。最大字符长度=80

　　关键字

　　使用此属性为PDM搜索输入关键字。各关键字用","逗号分隔。最大字符长度=128

　　派生自

　　显示该零件继承的原始对象(如果存在)的名称。参考下面的命令：

　　抽取合并组件

　　链接造型到组件

　　从组件解链造型

　　材料

　　该字段与分配给零件的第一个造型的材料一致。如果您通过此对话框编辑了“材料”名称，此材料名称将分配给零件的第一个造型 -- 但是此造型的密度并不发生改变。

　　通过选择属性 > 材料修改材料属性对话框来编辑材料属性。"材料"仅包含于零件属性对话框中，您可以用材料类型来过滤根对象列表。

　　开始时间、结束时间

　　这些字段直接从零件对象抽取出来。这些值只是用作显示，并且不能修改。

　　请勿截面

　　如果选择此属性，使用工程的剖面视图（2D）命令将不会对零件进行剖切。而是显示零件在剖面视图上的投影。

　　请勿填充

　　如果选择此属性，在工程图下不会对零件进行填充。

　　不在BOM显示

　　如果选择此属性，在工程图的创建BOM表命令中不会列出零件。

　　其它选项

　　派生新零件

　　基于运行参数创建新零件。新零件将包含零件属性对话框中预览到的所有属性。它也包含继承零件中的所有几何体，以及对运行参数所作的任何修改。

　　派生出的零件将链接至其父零件上。当零件被激活时，您还能继续从零件属性对话框派生新的零件。您可以根据需要，使用再派生选项，重新计算派生的零件。参见应用中望3D派生新零件。

　　按照需要修改属性，然后选择派生新零件按钮。为新零件输入名称，然后选择确定创建它。新零件将添加到中望3D对象管理器列表中。

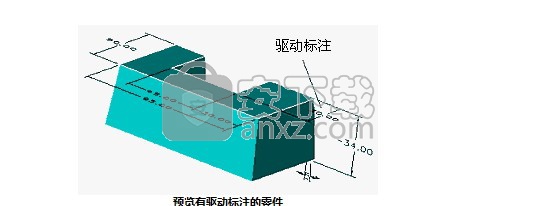

　　预览有驱动标注的零件

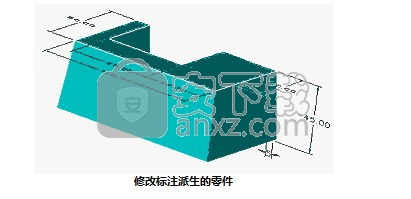

　　修改标注派生的零件

　　创建新文件

　　当您为新零件输入名称时，您可以选择同时创建一个新的中望3D文件。否则新零件将添加至当前激活的文件中。

　　过滤选择项

　　基于选中的属性、驱动标注或变量过滤根对象浏览器（见上文）。根据零件属性（如：设计者）过滤，对所有的零件均适用。根据驱动标注或变量过滤，对零件族适用。

　　勾选要过滤的属性，然后在输入字段中输入您想要搜索的值。按下过滤按钮，然后过滤根对象浏览器列表。

　　确定

　　接受零件属性，并关闭对话框。如果任何驱动标注发生修改，该零件将被重新生成。

　　应用

　　应用零件属性，不关闭对话框。如果任何驱动标注发生修改，该零件将被重新生成。这是一个修改关键驱动标注，并查看尝试结果的快捷方法。

　　重置

　　清除除名称属性以外的所有属性。

　　取消

　　关闭对话框，不进行零件属性的修改。

　　零件属性对话框 - 用户属性

　　使用用户属性选项卡定义您自己的属性。

　　用户属性

　　名称

　　输入用户自定义的属性名称。最大字符长度=32

　　数据

　　输入用户自定义的属性值。字母作为文本字符串处理。数字作为整数处理。带小数的数字作为浮点数处理。最大字符长度=80

　　提交

　　创建用户自定义的属性，并以属性名:值的形式在属性列表中显示。

　　零件属性对话框 - 运行参数

　　关键标注和变量可以添加至运行参数或变量的列表中。通过修改显示在输入字段内的值，可以修改该零件。可以从驱动标注或变量指定、修改或清除尺寸或变量。如果所选的标注有名称标签，该名称标签将作为零件属性对话框上的驱动标注的名称。

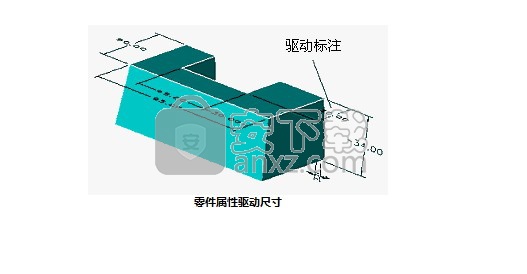

　　零件属性驱动尺寸

　　运行参数

　　指定驱动标注

　　选择一个驱动标注或变量按钮。然后选择一个标注。标注名称（或标注标签，如通过添加名称标签命令，为其指定了一个）将显示在按钮上，且标注值将添加至输入字段。

　　指定驱动变量

　　选择一个驱动标注或变量按钮。然后，在输入字段输入变量名称，或单击右键并选择浏览变量显示变量浏览器。

　　修改驱动标注

　　在输入字段编辑驱动标注值，然后选择确定或应用，用新的值重新生成零件。

　　清除驱动标注或变量

　　选择您要清除的驱动标注或变量按钮，然后单击中键来清除它。
