中望结构2019简体中文版

　　中望结构2019是一款基于中望cad2019软件基础上开发的一款专业的结构设计绘图软件，新版本对系统进行了更新优化，用户在绘制楼板施工图时，要对正筋、负筋标注配筋值、钢筋号、尺寸等，不同设计院的绘图习惯并不相同，如II级钢是否带钩、钢筋间距符号的表示方式、负筋界限位置、负筋尺寸位置、取整值是100还是50，钢筋的绘制参数可在参数值框中直接修改，如直斜钩长、圆钩长度、圆钩半径、点钢筋直径、保护层厚度、调整主筋、板筋、箍筋的宽度等。强大又快捷，需要的用户可以下载体验

新版功能

　　1、绘图：

　　绘图比例用来设置图纸上图形的比例，如果用1：100的比例绘图，则在此栏内填入100，绘图比例可根据实际比例调整；出图比例用来设置打印机或绘图仪输出图形的比例，出图比例是每张图唯一的，用户最好在绘图前进行设置，在绘图的过程中不作修改。

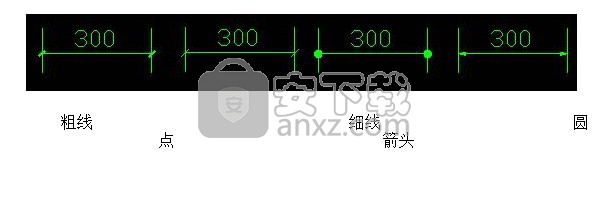

　　尺寸斜线样式内可设置尺寸标注时所用的斜线样式。程序中提供了四种斜线样式：粗线、细线、圆点、箭头，用户可以根据需要选用合适的斜线样式。如下图所示：

　　粗线 细线 圆点 箭头

　　注意: 若对尺寸斜线样式进行修改，则全图的尺寸斜线样式全部随之修改。

　　如果选中显示十字标志，则当鼠标点取屏幕时，相应位置会出现一个小的十字叉，当然，这一功能也可通过设定中望CAD的内部参数blipmode来实现。“光标十字大小”是控制十字光标的大小，允许范围在1到100之间，同样，这一功能也可通过设定中望CAD的内部参数cursorsize来实现。

　　2、钢筋设置

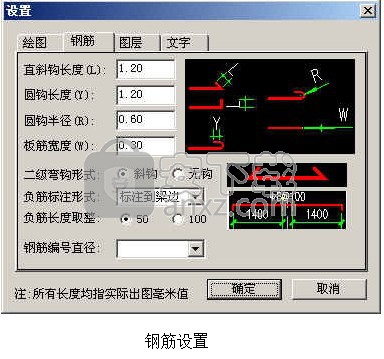

　　点取钢筋设定按钮，弹出如下图所示对话框：

　　钢筋设置

　　在绘制楼板施工图时，要对正筋、负筋标注配筋值、钢筋号、尺寸等，不同设计院的绘图习惯并不相同，如II级钢是否带钩、钢筋间距符号的表示方式、负筋界限位置、负筋尺寸位置、取整值是100还是50。钢筋的绘制参数可在参数值框中直接修改，如直斜钩长、圆钩长度、圆钩半径、点钢筋直径、保护层厚度、调整主筋、板筋、箍筋的宽度等。强烈建议：先设置好钢筋再绘图！

　　注意： 负筋界限位置是指负筋标注时的起点位置。

　　修改钢筋的设置不会对已绘制的图形进行改变，只对修改后绘制起作用。

　　3、图层设定

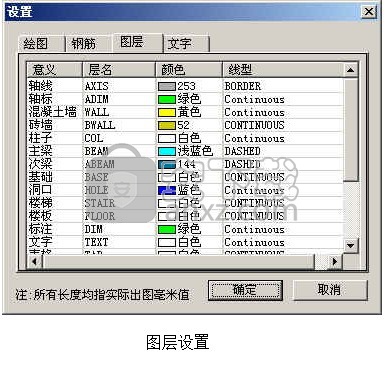

　　点取图层设置按钮，弹出如下图所示的对话框：

　　图层设置

　　对话框中已经列出系统默认的图层信息。若需要修改有关的图层信息，在列表中点取相应的具体内容。例如修改轴线层名，点击轴线的层名位置，在层名框中直接输入新的图层名称；点击颜色块，在弹出的对话框中选颜色，如下图所示：

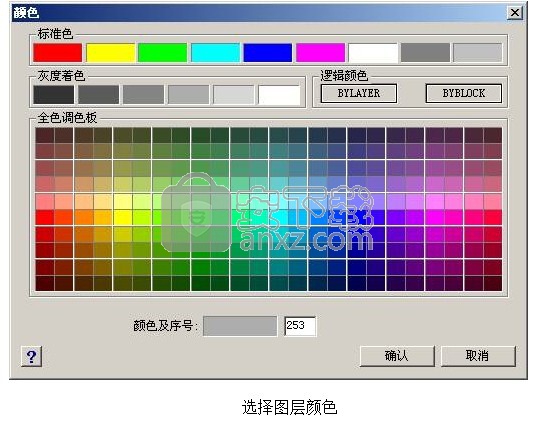

　　选择图层颜色

　　点击线型名称，在下拉列表框中选择适当的线型。

　　4、文字设定

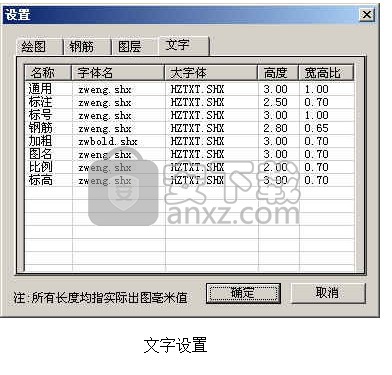

　　点取文字设定按钮，屏幕弹出如下图所示对话框：

　　文字设置

　　对话框中已经列出系统默认的文字信息。可在下拉列表框中进行字体、字高的修改。

　　注意：

　　1.字高是指出图后的高度。若出图比例为1:100，对话框中字高设为3，那么实际写出的文字高为300；

　　2.用系统提供的字体zweng.shx输入中西文文字时，其西文字高为中文的0.8倍（这是程序默认的）。即当字高设为3时，写出的中文高为300，西文字高为240。

　　3.如果不希望尺寸、钢筋、标号等字高被乘以0.8，而是希望其与所设置的字高一致。例如希望出图后的字高都为3mm，那么有两种方法可以使用:一种是将标注的字体改为simple，将标号的字体改为complex；另一种方法是将钢筋的字高改为3.75，即为3/0.8。

软件特色

　　典型界面

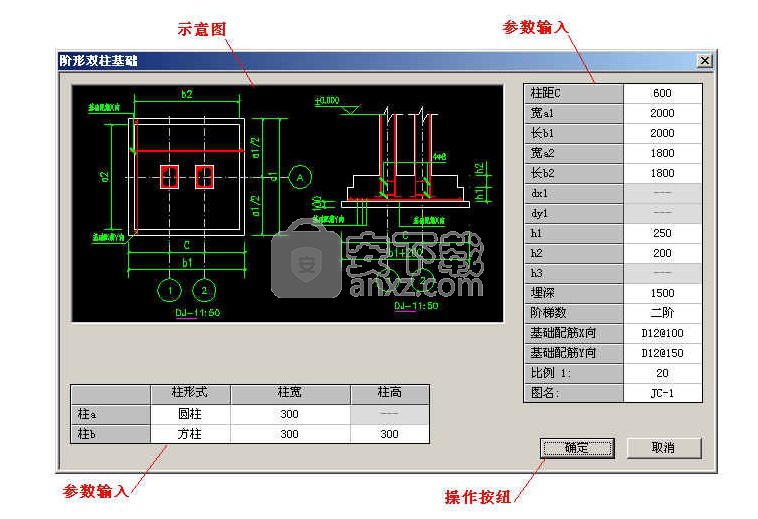

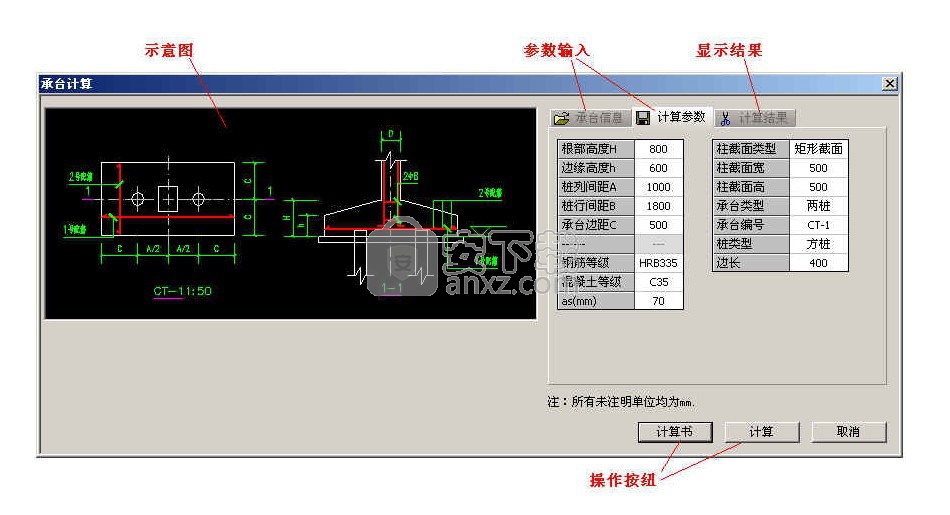

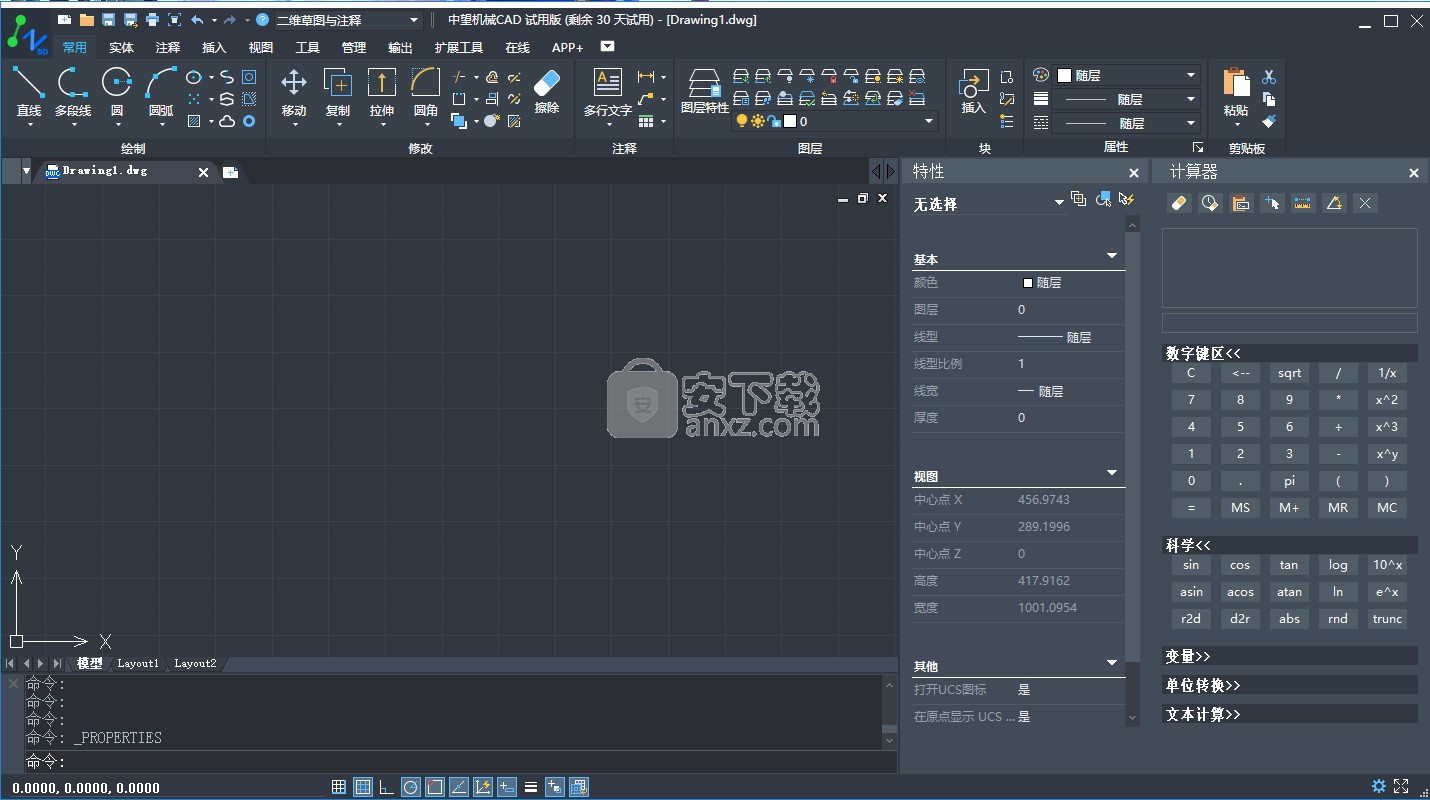

　　中望结构构件设计交互界面的功能分区是非常明确的，一般分为构件示意图、参数输入页、结果显示页、操作按钮，如下图示意：

　　中望结构构件绘图交互界面的功能分区也是非常明确的，一般分为构件示意图、参数输入区、操作按钮，如下图示意：

　　3、数据输入方式

　　1. 键盘输入数据：

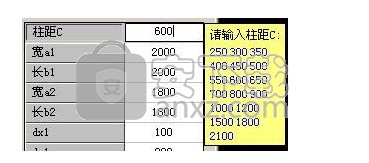

　　2. 用鼠标点选常用值，在系统提供的常用列表值中，用鼠标左键点击选取某一数值。

　　3. 下拉列表输入，对于有下拉列表的参数，可以在下拉列表框中直接选取：

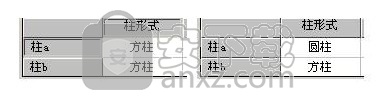

　　4. 鼠标点击实现布尔选项或两种状态切换，对于只包括两个选项的参数，程序一般设计为切换输入，如井字梁简图显示控制开关：

　　4、特殊文字约定

　　关于“出图”字样：

　　在绘图工具的交互参数中，有一些参数前面加了“出图”字样，如：出图字高、出图内偏等，凡是有“出图“字样限定的参数，长度单位都是mm，都是指按1：100的比例打印出的施工图中的长度。例如：出图字高2.5mm，表示在打印出的施工图中对应该字高的文字的实际高度为2.5mm。

　　关于用“d、D、E、F“表示钢筋级别：

　　程序约定在标注钢筋环境下，用“d、D、E(e)、F(f)”分表示HPB235、HRB335、HRB400、RRB400不同级别的钢筋。

安装步骤

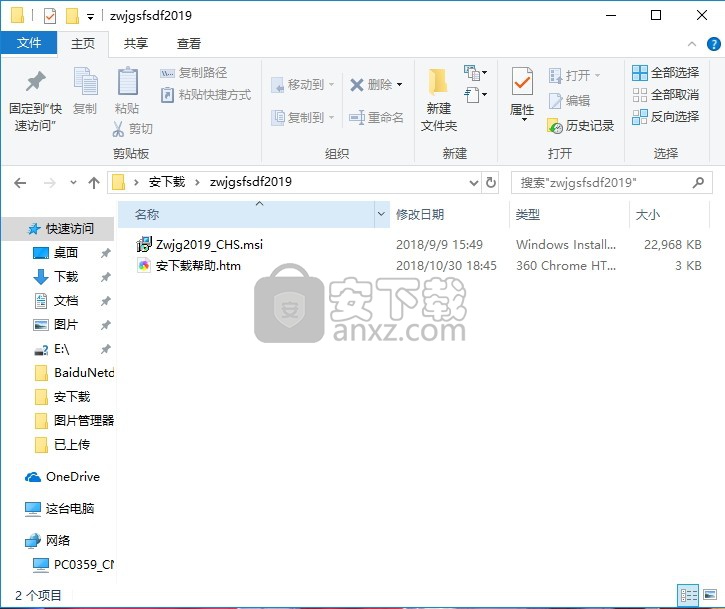

　　1、下载得到相应的程序安装包，可以得到该程序数据包

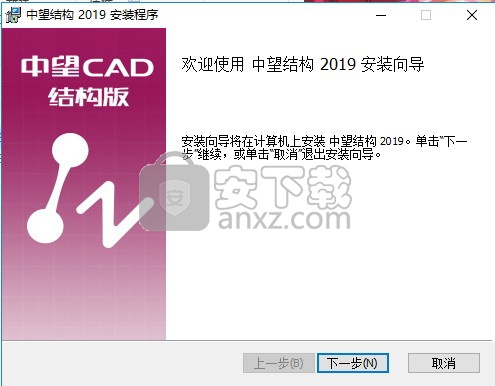

　　2、弹出程序安装向导界面，点击下一步按钮

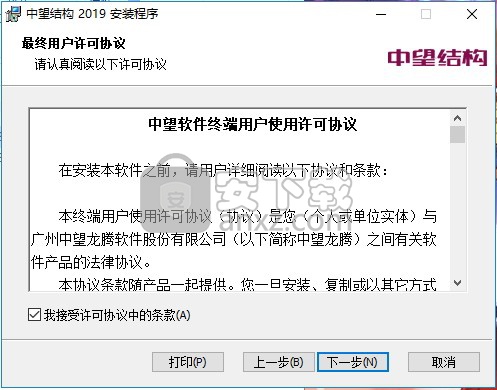

　　3、弹出程序许可协议界面，使用鼠标勾选该协议许可，点击下一步按钮

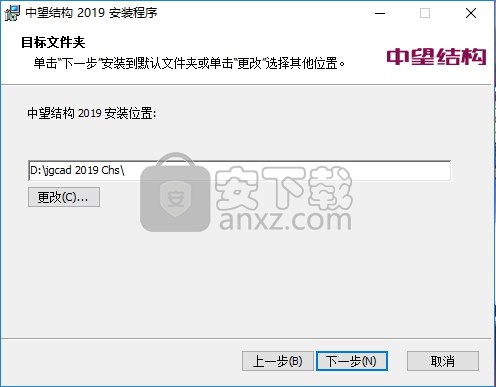

　　4、弹出程序安装路径选择界面，可以直接点击下一步，不需要更改

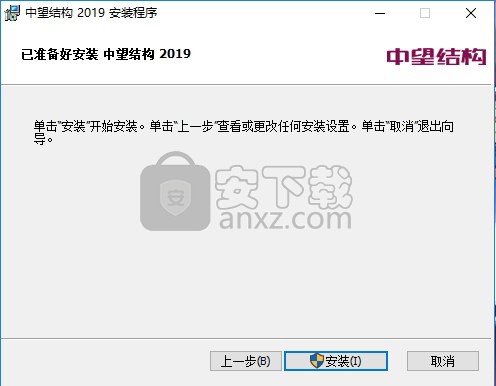

　　5、弹出程序安装确认界面，点击安装按钮进行程序安装

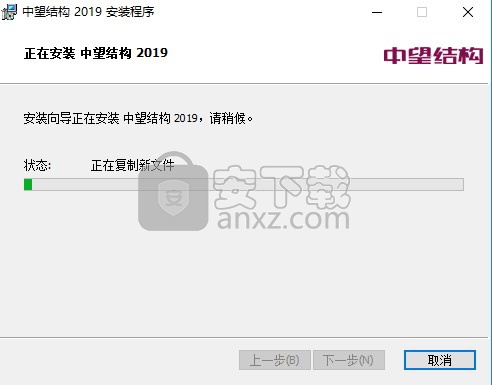

　　6、等待程序安装进度条加载完成

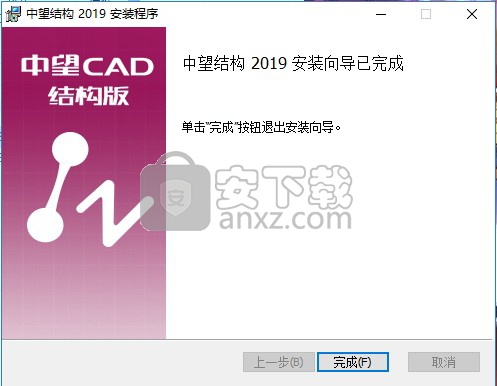

　　7、弹出程序安装完成界面，点击完成按钮即可

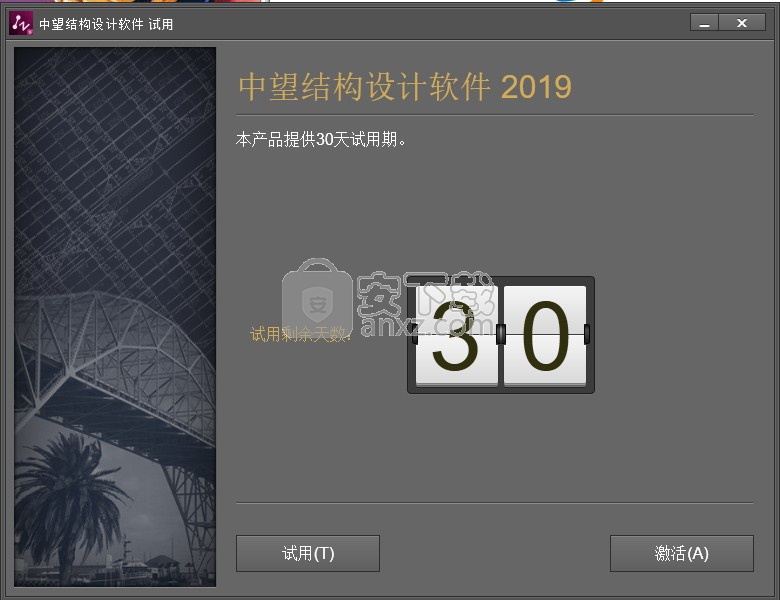

　　8、双击该应用程序有30天的试用期，可以点击试用直接进去，点击激活按钮

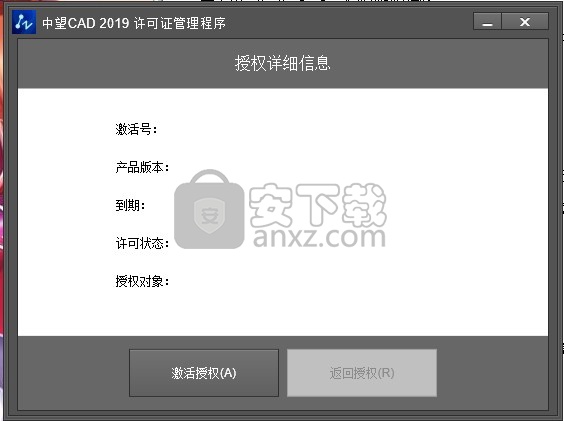

　　9、弹出程序激活界面，点击激活授权按钮即可

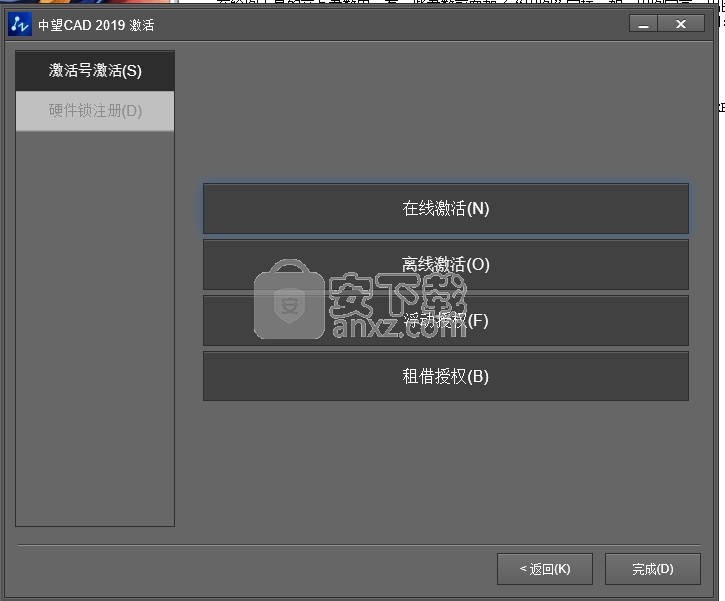

　　10、弹出新界面，点击激活号激活按钮，弹出程序激活界面

　　11、弹出新界面后，点击在线激活按钮即可打开激活界面

　　12、输入正确的激活码即可解除程序使用期限

使用说明

　　PM轴线

　　屏幕菜单：『外部接口』『PM轴线』

　　命 令：PMZHX

　　功 能：用于手动转换轴线层。

　　点取此命令，命令行提示：

　　选择要转换PM轴网层上的任意轴线<退出>:

　　选择对象:

　　选取PM图中的任意一根轴线，回车后，命令行提示：

　　选择要剔除的实体<无>:

　　若不想替换某些轴线，选中这些轴线即可。回车后，PM图的轴线层自动转换成中望结构的轴线层。

　　PM柱子

　　屏幕菜单：『外部接口』『PM柱子』

　　命 令：PMZHZ

　　功 能：用于手动转换柱子层，并处理柱子。

　　输入命令后，命令行提示：

　　选择对象:

　　选择要转换的柱子层上的任意一个或多个柱子实体，回车或空格确定后，程序自动将这些柱子所在的层之外的所有层关闭，屏幕上只留下所关心的柱子层，命令行提示：

　　选择对象:

　　此时选择要处理的柱子，回车或空格确定，程序将所选的柱子层转换成中望结构的柱子层，如果柱子是封闭的，程序还将他们由一堆散的线转换成习惯的多段线。最后退出时程序自动将图层恢复回原来状态。

　　PM钢筋

　　屏幕菜单：『外部接口』『PM钢筋』

　　命 令：PMGJ

　　功 能：用于手动转换钢筋层，并处理钢筋。

　　输入命令后，命令行提示：

　　选择对象:

　　选择要转换的钢筋层上的任意一根或多根钢筋，回车或空格确定后，程序自动将这些钢筋所在的层之外的所有层关闭，屏幕上只留下所关心的钢筋层，命令行提示：

　　选择对象:

　　此时选择要处理的钢筋，回车或空格确定，程序自动将这些钢筋的图层转换成中望结构的钢筋层，对一级钢筋还将方弯钩处理成习惯的圆弯钩。最后退出时程序自动将图层恢复回原来状态。

　　PM尺寸

　　屏幕菜单：『外部接口』『PM尺寸』

　　命 令：PMCHC

　　功 能：用于手动转换尺寸层，并处理尺寸。

　　输入命令后，命令行提示：

　　选择对象:

　　选择要转换的尺寸层上的任意一个或多个尺寸标注的文字实体，回车或空格确定后，程序自动将这些文字所在的层之外的所有层关闭，屏幕上只留下所关心的尺寸文字层，命令行提示：

　　选择对象:

　　此时选择要处理的尺寸，回车或空格确定，程序自动将这些尺寸的图层转换成中望结构的尺寸标注层。最后退出时程序自动将图层恢复回原来状态。

　　PM编号

　　屏幕菜单：『外部接口』『PM编号』

　　命 令：PMBH

　　功 能：用于手动转换编号层，并处理编号。

　　输入命令后，命令行提示：

　　选择对象:

　　选择要转换的编号层上的任意一个或多个编号的文字实体，回车或空格确定后，程序自动将这些文字所在的层之外的所有层关闭，屏幕上只留下所关心的编号字层，命令行提示：

　　选择对象:

　　此时选择要处理的编号，回车或空格确定，程序自动将这些编号的图层转换成中望结构的编号层。最后退出时程序自动将图层恢复回原来状态。

　　PM文字

　　屏幕菜单：『外部接口』『PM文字』

　　命 令：PMWZ

　　功 能：用于手动转换文字层，并处理文字。

　　输入命令后，命令行提示：

　　选择对象:

　　选择要转换的文字层上的任意一个或多个文字实体，回车或空格确定后，程序自动将这些文字所在的层之外的所有层关闭，屏幕上只留下所关心的文字层，命令行提示：

　　选择对象:

　　此时选择要处理的文字，回车或空格确定，程序自动将这些文字的图层转换成中望结构的文字层，同时程序判断如果选择的文字实体中如果包含钢筋标注，则把这些不可见（如？8@200）的钢筋标注符号转换成通用的可见格式。最后退出时程序自动将图层恢复回原来状态。

　　弧线轴网

　　屏幕菜单：『轴 网』『弧线轴网』

　　命 令：HXZHW

　　功 能：生成弧线轴网，提供与直线轴网连接的处理。

　　弧形轴网由一组同心圆弧线和过圆心的辐射线组成，由圆心、半径、圆心角和进深等参数确定，通过对话框输入各参数。

　　在点取本命令后，屏幕上出现如果2-1-6所示的“绘制圆弧轴网”对话框。

　　对话框中的某些选项说明如下。

　　开间 以旋转方向决定的开间划分序列，用角度表示，以度为单位。

　　进深 依半径由小到大的顺序输入进深尺寸，以MM（毫米）为单位。

　　旋转方向 表示轴网由始边开始生成的方向，分为顺时针和逆时针两种。

　　顺时针 逆时针 确定圆弧轴网旋转方向，系统默认为逆时针方向。

　　半径 圆弧轴网最内侧环 向轴线的半径如图2-1-7中的R9000，最小值为零。

　　点取“半径”按钮，对话框暂时消失，用户即可在图中点取弧线轴网的半径，回车返回对话框。

　　起始角度 圆弧轴网起始边与X轴正方向的夹角，如图2-1-7中的25。点取“定位点”按钮，对话框暂时消失，用户即可在图中点取弧线轴网的起方向和定位点，回车返回对话框。

　　尺寸 输入进深数据时为长度；输入开间数据时为“圆心”表示轴线所围的角度数据最最大值为的360。

　　重复数 长度或者角度的重复次数。

　　进深/开间 显示当前数据的序列：进深为长度；开间为角度。

　　示意框 显示圆弧轴网，随输入数据的改变而改变，“所见即所得”。

　　起始，终止 确定圆弧轴网两端外侧辐射线是否绘制，当所画圆弧轴网要和矩形轴网连接时，应将连接边置为不画状态，减少重合轴线。

　　参数输入框下部设有三个插入点选择开关，缺省为圆心，如需改变，点取所需的开增大即可。全部数据输入后点取“确定”按钮，即在屏幕中心画出圆弧轴网，确定插入点后，圆弧轴网在当前图中绘出。

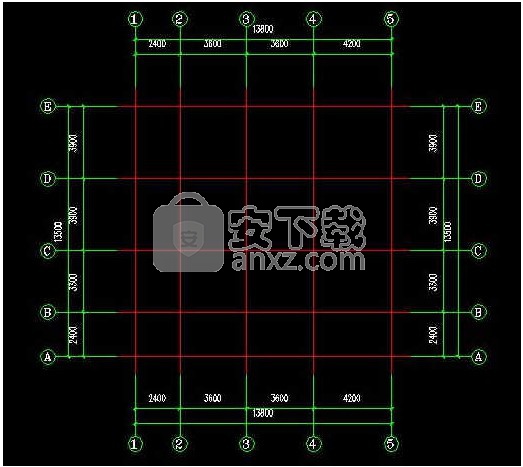

　　轴网标注

　　屏幕菜单：『轴 网』『轴网标注』

　　命 令：ZHWBZH

　　功 能：在已生成的双向轴网上标注轴线号和尺寸。

　　点取[轴网标注]命令后，命令行显示：

　　请选择要标注的轴线一侧的横断轴线<退出>: 点取靠近的横断轴线。例如在图2-1-10中应点取最下面的一根横轴线。

　　起始轴的编号(1 A)<1>: 键入〈回车〉接受默认值或其他值

　　如果是图中的第一个轴线网，一般只需键入〈回车〉即可。

　　如果进入第二个轴网的标注，又希望第一根轴线编号不为“1”或“A”则要键入所需的 轴号。（但这个轴号应是被定义过的。显示中圆括号内已列出定义过的轴号序列（详见2。1。10“轴号定义”一节）。输入编号后，就标注好这个言向上的尺寸和轴号，命令行再次显示。

　　请选择要标注的轴线一侧的横断轴线<退出>：

　　可以接着进行下一个方向的尺寸标注，结束后键入〈回车〉，即返回Commmand:状态。

　　注意：如需改变轴线号文字的色，可在图层控制对话框中调整AXIS-TEXT层的色。

　　带旋转角的正交轴网或斜交轴网的标注方法与上述的基本相同。不同点在于点取横断轴线后，命令行上会多一行显示：

　　请在起始轴的附近点一下：

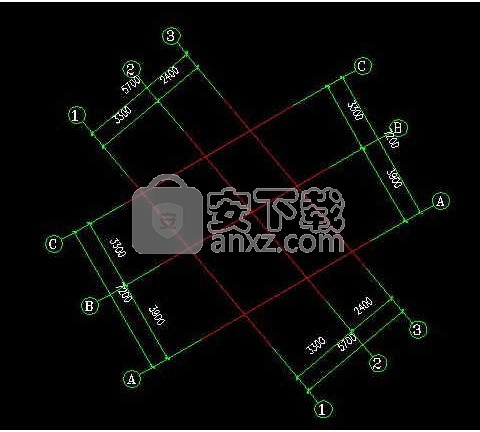

　　这是由于倾斜的轴网情况比较复杂，所要标注的第一条轴线应由用户自户自己来决定，这样就完成了标注。图2-1-11为斜交轴网标注的实例。

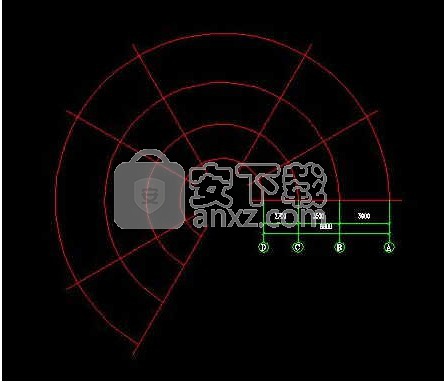

　　弧线轴网的标注过程与直线轴网基本相同，区别于弧线轴线的开间（环向）尺寸并不标出，因为设计规范对弧线轴网的标注未有统一规定，目前各单位习惯不尽相同。以后用户可根椐自己的习惯，使用[尺寸]中的命令来标注。

　　如果标注环向的轴线，命令还会显示：

　　请在起始轴的附近点一下(顺时针): 输入轴线的端点位置（即标注尺寸线位置）图2-1-12为圆形轴网标注实例。

　　对于分区轴网的标注，必须事先定义好带区号的标注形式（如1-A，1-1等）

　　说明：在用[直线轴网]或[弧线轴网]命令生成轴网时，在某些方向上将需要标注的轴线对齐，而将不需标注的轴线缩进。在轴网标注时就利用这特征来分辩哪些轴线需要标注。用户可以利用这一点，在轴网生成之后修改某一方向上的轴线标范围。例如想要在某方向上不标注某条轴线，只需将此轴线该方向上的伸出部用AUTO CAD的Break（断开）命令切去一小段即可（仍保留该线号的位置，即总轴线数目不变）。

　　逐点轴标

　　屏幕菜单：『轴 网』『逐点轴标』

　　命 令：ZHDZHB

　　功 能：对多组同方向的轴线以及无轴网的单线墙作标注。

　　点取[逐点标注]命令后，命令行显示：

　　请选取要标注的轴线<点取轴线位置>:

　　请选取要标注选等任一种方法选取一组单向排列的轴线，或者未成成轴线的单线墙，如果有互不增行的轴线出现，将取主要的轴线方向，而舍弃其他不同的轴线方向。

　　键入〈回车〉结束轴线或单线墙的选取，继续显示如下：

　　再逐个点取未选到的轴线位置<结束点取>:

　　点取未选到的轴标位置，也可以回车结束本项操作。命令继续显示：

　　请点取轴线起始点（靠近起始轴）〈退出〉：

　　点取以决定这一组轴线标注中始未轴号的生成方向，并决定尺寸线的位置。

　　命令行显示：

　　起始轴的编号(1 A)<1>:

　　键入第一根轴线号。如键入〈回车〉则表示只标尺寸线不标轴线号，常用于次要轴线中。至此完成轴线标注。

　　本命令可逐个点取要标注的轴线，满足只有一个方向的附加轴线标注。

　　此外，本命令还可用于多组双向轴网的合并标注。在遇到标注单元组合的情形，只要按一个单元生成的轴网，组合后用本命令可将要标注的各根同向轴线一起选取，生成统一的轴网标注。

　　角注弧轴

　　屏幕菜单：『轴 网』『角注弧轴』

　　命 令：JZHHZH

　　功 能：在已生成的弧线轴网上标注角度。

　　点取[角注弧轴]命令后，命令行显示：

　　请点一下要标注弧墙线的起始点<退出> 点取起始点

　　结束点<退出> 点取结束点

　　圆心<退出> 点取弧线墙的圆心

　　再点一下尺寸线的位置<退出> 点取一点

　　请点取不需要标注的轴线<结束点取> 点取轴线或键入《回车》

　　即可标注出各个轴丝间的角度。重复第一个显示，可继续标注另外的弧线轴网。

　　轴线变号

　　屏幕菜单：『轴 网』『轴线变号』

　　命 令：ZHXBH

　　功 能：改变图中一组轴线编号，该组编号自动进行重新排序。

　　点取本命令之后，屏幕命令行显示：

　　请选取要改变编号的轴线号<退出>: 选取一组（或几组）轴线编号

　　轴线编号F 将变成: 键入新值或回车接受默认值

　　可以将此编号改为任何形式的编号，比如钭将“1”改成“AA”。如果新输入的编号是轴号定义表中定义过的，就将这一组编者按号全部换为提案

　　新输入的编号按序列定义编号；如果输入的编号未在表中定义过，屏幕上线示要求用户输入下一个编号的修改内容，直至修改完所有被选中的编号。

　　轴号字符的大小写在本软件中是有区别的，因此，Aa与AA，1A与1A视为不同的编号序列。

　　注意：由于本命令是一次修改一组编号，因此在选定要修改的编号时最好把属于这一组的轴号全部包含在内。以免出现重号和缺号等现象。当然如

　　果需要只改其中一部分也是可以的。

　　轴号拖动

　　屏幕菜单：『轴 网』『轴号拖动』

　　命 令：ZHHTD

　　功 能：沿尺寸界线方向拖动带号的轴号的轴网标注线的位置。

　　点取本命令后，命令行显示：

　　单轴拖动(D)/多轴拖动(M) <多轴拖动>

　　如果输入M或者回车，命令行显示：

　　请点取要拖动的起始轴号<退出> 点取一条要拖动的起始轴号

　　请点取结束轴号<退出> 点取一条要拖移的结束轴号

　　请给出纵移的起点<退出> 选取一点作为纵移起点

　　请给出纵移的终点<退出> 选取一点作为纵移起点

　　如果输入D，命令行显示：

　　请点取要拖动的轴号<退出> 点取一条要拖动的轴号

　　请给出纵移的起点<退出> 选取一点作为纵移起点

　　请给出纵移的终点<退出> 选取一点作为纵移起点

　　即可将带轴号的轴网标注线拖到指定位置。
