　　Edgecam 2018是一款数控编程软件，新版本增加了车削中的新冷却液控制功能，对于此版本来说，铣削加强了在刀具更换中包含额外的冷却液选项，可以在ToolStore中设置，削中的冷却液选项也得到了扩展和增强，用户可以通过简单的步骤操作，即可将该功能冷却液进行设置，可以将其设置为关、开、高，非常便捷，冷却液流量可以设置为关闭，泛滥，喷雾或空气，新版本还采用了Wire OnaAricut技术，新技术现在可用于OnaAricut机器；除此之外，程序还对工作流程功能进行增强，机器功能选项，“加工”选项卡中添加了一个新的“机床特征”选项，允许在不需要使用规划板的情况下应用加工策略，只需单击该特征即可；提供库存管理过滤器，工作流库存管理器中添加了两个新过滤器，单位和材料，支持机器管理器后处理器，在Machine Manager中添加了一个新的Add Machdef Post Processors到Database，程序允许用户读取Machdef文件夹中的所有已编辑的帖子并将它们添加到数据库中，如果需要准确的参数，则可以编辑类型，控制器和范围。需要的用户可以下载体验

新版功能

　　1、粗加工循环-底切库存检测

　　Edgecam 2018 R1引入了“检测退刀槽库存”，通过分析以前未检测到的库存区域，增强了已经非常强大的库存检测指令。此选项有助于避免“新鲜空气”切割，从而缩短加工时间。在某些情况下，周期时间可以减少多达50％。

　　2、转弯周期-碰撞检查

　　自动碰撞检测已被添加到粗车循环。在此增强功能之前，用户将手动应用配置文件扩展名以避免冲突。由于用户不再需要介入，所以在初始创建CAM指令时会节省时间。而且，策略管理者作者现在可以使用这个新功能来产生更安全的刀具路径。

　　3、不必要的再生减少

　　主要的改进是去除不必要的CAM再生。具体而言，当用户编辑现有命令时，Edgecam将不会自动重新生成剩余的指令。当编辑工具命令时，如果改变不影响相应的周期，用户将注意到零再生为零。

　　4、仿形周期-弹簧通过和弧进给量调整

　　性能分析周期提供了新的“Spring Cuts”命令，用户可以根据需要添加额外的剪切以提高准确性。这对弹性问题的

软件特色

　　夹具数据库 - Chucks

　　夹头现在可以在夹具管理器中创建，它们分为Chuck with Jaws和Chuck Collet。

　　它们设计用于车床后处理器和3轴铣床（无多平面）。它们在数据库中创建，使用工作流功能区中的“夹具数据库”按钮插入，当用户创建序列时，Fixture Chuck将替换代码生成器定义的Chuck。

　　可以在数据库中创建卡盘，并使用与代码向导相同的参数。有关详细信息，请参阅代码向导帮助

　　参数卡盘主体和卡爪可以用实体模型替换：在实际环境中将实体模型加载到Edgecam中，并确保卡盘面和Jaw面位于Z0。 使用文件>保存MEG文件将夹头和夹爪实体保存为单独的文件。注意：对于非反向和反向钳位情况，您需要单独的模型和数据库条目。

　　在定义实心卡盘时，您仍需要输入卡盘和卡爪的参数值，因为这些是定位所需的。

　　Generate CNC Code中提供的插件

　　“生成CNC代码”对话框中的PDI选项卡现在列出了可用的插件以及PDI。 它们可以在创建NC文件之前，之后或期间执行。

　　快速提升时CRC取消

　　现在可以在轧机仿形循环的回退移动中输出CRC取消。 在代码向导中，必须在“机器参数”选项卡上选中“允许移动后退出G40”选项，并且在代码生成器中，快速代码构造函数中必须存在CRCGCODE标记。

　　如果未指定导程，则在循环结束时将在缩回移动时激活G40。

　　如果快速代码构造函数中不包含任何标记，则G40将出现在下一个进给移动中 - 自动生成的几何补偿垂直。

　　夹头夹具设置

　　卡盘自动定位

　　选择卡盘后，您可以指定夹持面，即内部，步骤1，步骤2等。夹持面定位于夹持直径，并且自动调节部分伸出，使得坯料的背面抵靠夹持面凸缘。这适用于反向和非反向钳口。

　　C轴特征的自动对齐

　　当加载具有C轴特征的车削零件时，工作流程现在将尝试将零件与C轴特征对齐。

　　界面增强功能

　　启动器和欢迎屏幕改进

　　发射台

　　Edgecam Launcher有几项增强功能，包括：右键单击“最近使用的文件”列表中的条目，可以删除该条目并将文件名或完整路径复制到剪贴板。

　　通过单击并按住鼠标滚轮，可以在“最近使用的文件”列表中滚动。

　　使用低分辨率显示器时调整大小。

　　注意：Edgecam最低要求仍然是17“彩色显示器（1280 x 1024屏幕分辨率）.

　　能够将URL和文件夹固定到工具菜单.

　　从工具部分删除代码生成器.

　　添加到工具部分的实时工作报告。欢迎屏幕

　　“欢迎”对话框根据屏幕分辨率进行调整，以适应所有信息。 Workflow上的Wire选项也已被删除。

　　夹具数据库 - 自动夹具放置

　　工作流夹具数据库选择对话框中添加了一个新的自动定位选项，允许您选择自动夹具放置（中心加载）。

　　夹具管理器 - 过滤

　　Fixture Manager现在允许过滤可用的灯具：有效灯具以绿色突出显示。 无效的灯具以红色突出显示。

　　夹具管理器 - 隐藏修改器

　　夹具管理器现在允许您自定义选择夹具时显示的修改器数量。 请注意，更改将适用于所有灯具。 有两个新按钮：

　　编辑显示的修饰符（）。 隐藏修饰符（）。

　　机器设置 - 交配位置

　　现在，工作流程机器设置中提供了一个配合位置选择列表。 该组件可以位于这些指定位置之一

　　使用代码向导将位置配置到代码生成器中。

　　组件设置 - 移动

　　“工作流程组件设置基准”和“位置”选项卡中添加了一个新的“移动”选项，允许您选择要移动的项目; 零件，库存和夹具。

安装步骤

　　1、用户可以根据本网站的下载地址下载程序安装包，通过网盘直接将其下载到文件夹

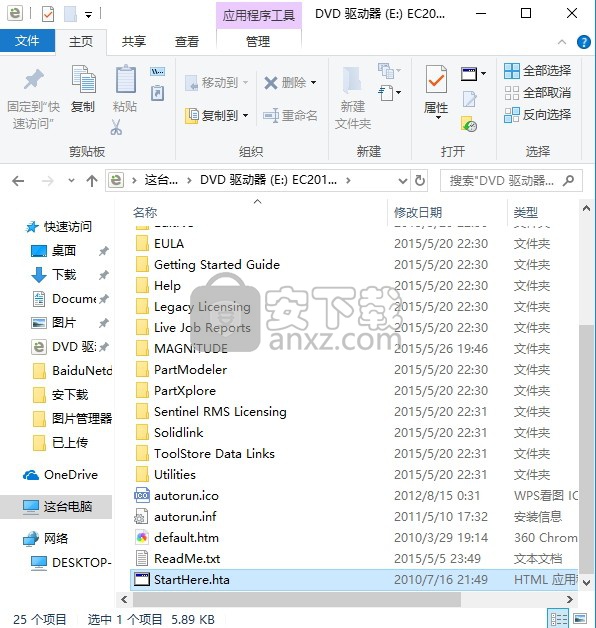

　　2、然后打开程序安装包，找到应用程序StartHere.hta程序进行安装

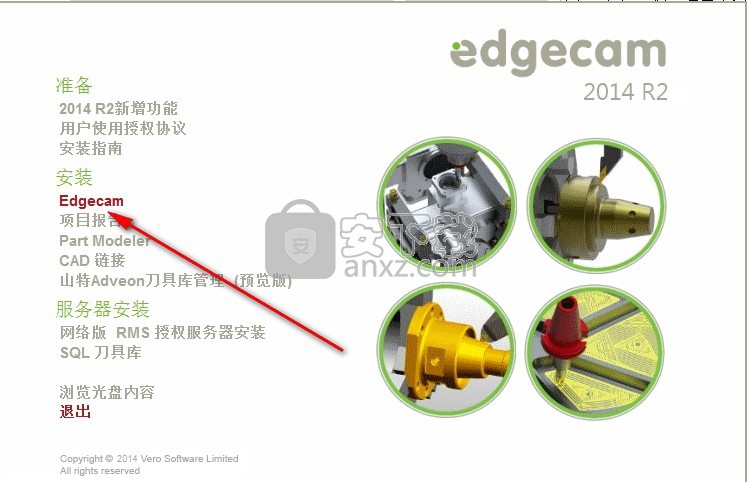

　　3、当屏幕上弹出程序安装界面时，使用鼠标点击“Edgecam”进行安装

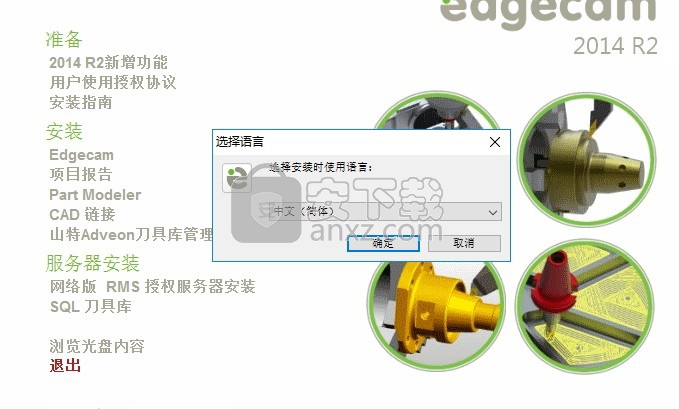

　　4、弹出程序安装语言选择界面，用户可以根据自己的需要进行选择

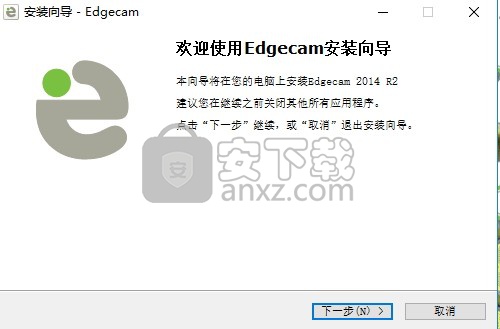

　　5、弹出新的界面，此界面为程序安装向导，点击下一步按钮进行安装

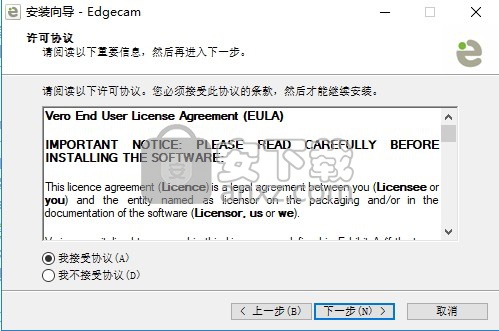

　　6、用户可以使用鼠标勾选程序程序安装许可协议，点击下一步按钮进入下一界面

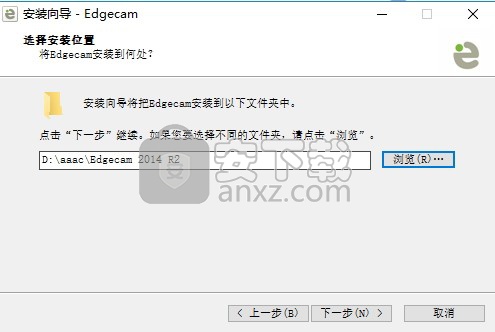

　　7、用户可以根据自己的需要选择程序安装路径，点击即可更换程序安装路径

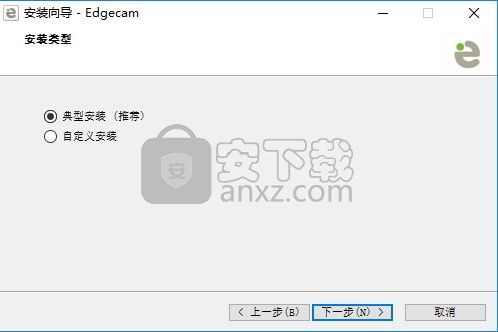

　　8、可以直接点击下一步，也可以根据需要选择，可以直接默认安装

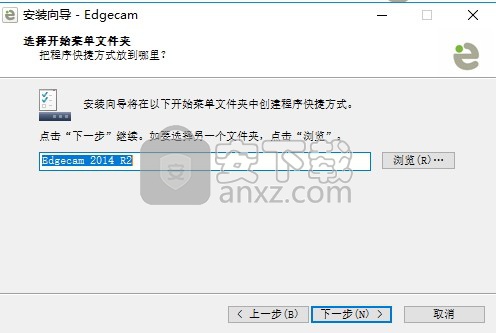

　　9、弹出的新界面中，菜单栏快捷键创建是可以根据需要创建的，点击浏览可以更改

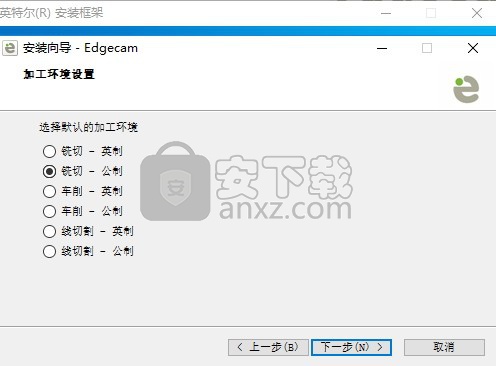

　　10、根据自己的工作需要选择对应的单位，没有强制性要求，适用即可

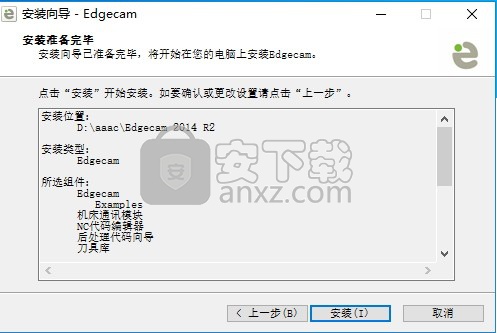

　　11、弹出程序安装确认界面，用户可以使用鼠标点击反回按钮进行程序修改

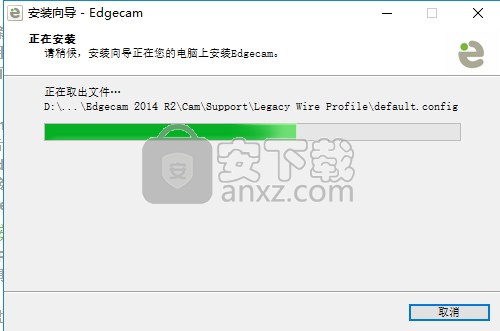

　　12、弹出程序安装进度条，需要等待一会儿，才能安装完成

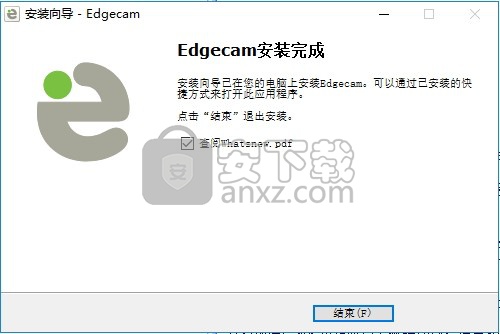

　　13、程序安装完成后，点击完成按钮即可

方法

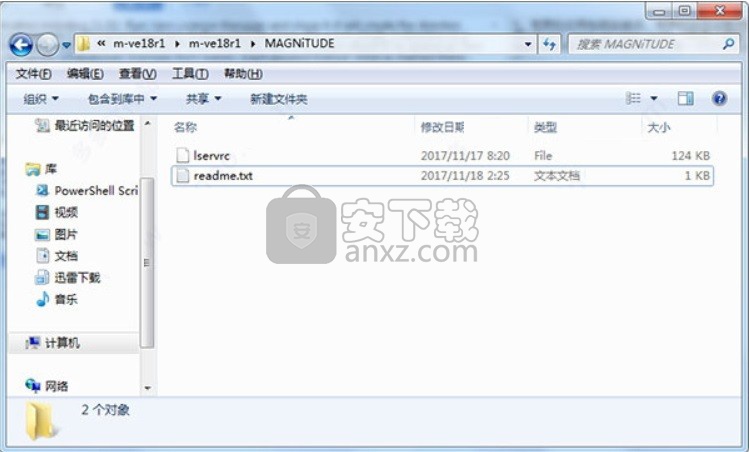

　　1、打开安装包“MAGNiTUDE”目录，将许可文件“lservrc”复制到安装目录下即可

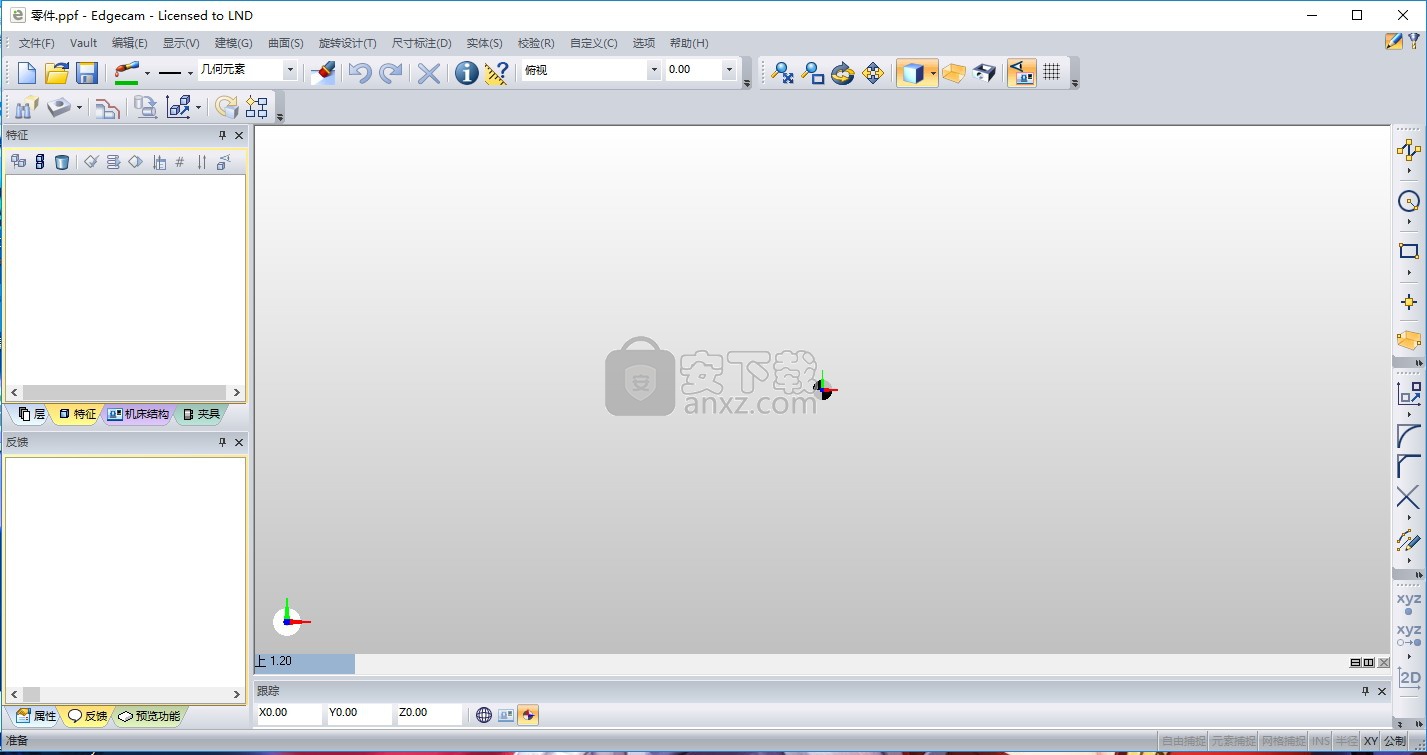

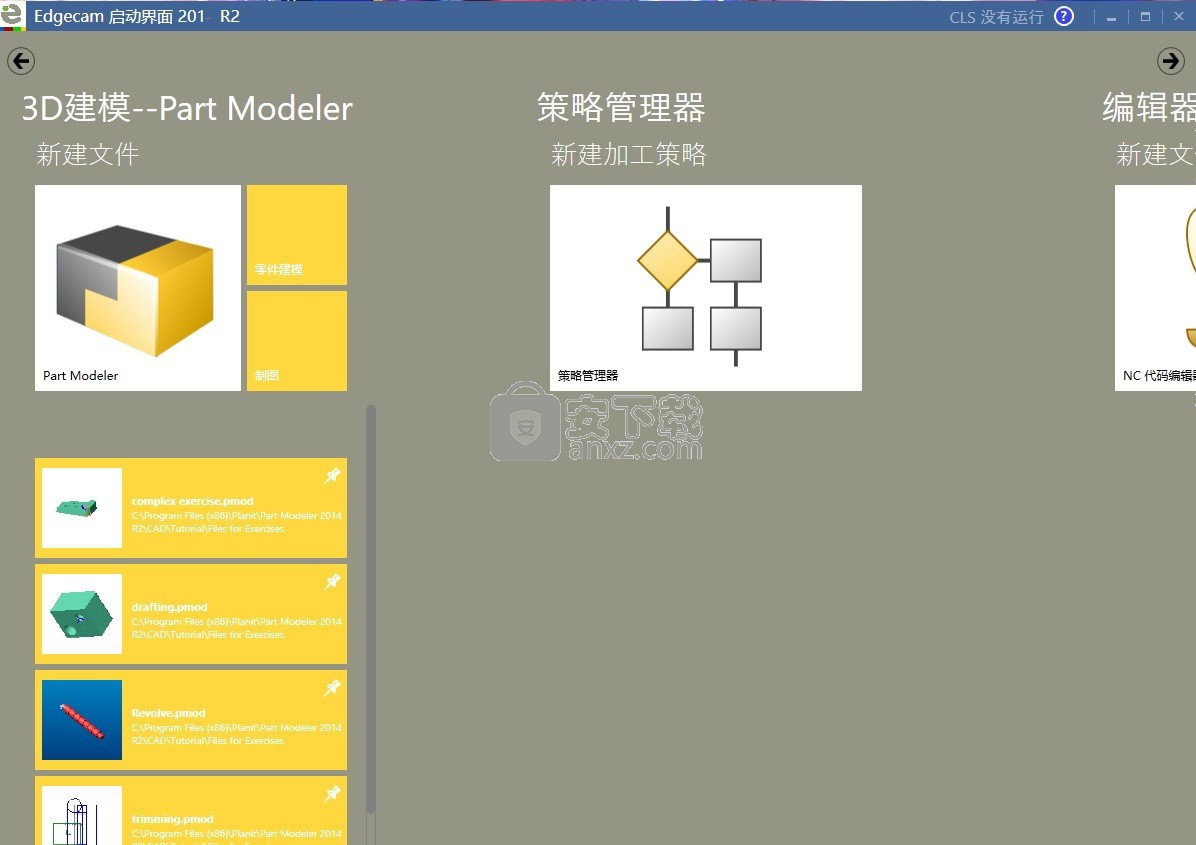

　　2、双击应用程序即可打开后的免费程序，可以自由使用操作

使用说明

　　宏数

　　宏编号用于指示代码生成器和加工程序，以确定正在定义的功能。

　　必须在代码生成器中定义相关宏，否则在使用它的加工工作期间将无法使用相应的命令。

　　宏数字属于以下组：

　　1-50

　　执行宏，其编号与预定义的加工功能列表相关（参见相关模块章节），并且可以在图形屏幕上产生切割器运动，例如， toolchange，profile，rapid，feed等。这些宏在代码生成器中定义。

　　51-100

　　非执行宏，其编号与预定义的非加工函数列表相关。

　　该组中的其他组件包含在代码生成器中（例如，START，END，CLW，CCLW，SUBSTART，RESET等）。它们控制CNC程序的开始和结束以及子程序等其他特殊要求。它们不构成在加工过程中提供给用户的任何菜单的一部分，并且在代码生成器中通过名称而不是数字来引用，尽管它们具有可由NEXTMACRO系统变量访问的数字。

　　101-150

　　用户定义的宏，允许控制M代码类型的CNC操作或特殊客户要求。调用时，这些宏对刀具路径图形没有图形效果。

　　用户定义的宏将成为M-Functions菜单中的附加命令。

　　关于代码向导中宏编号使用的注意事项

　　101-124保留供内部使用

　　125 - 150用于添加用户定义的宏（通过M-Functions对话框）

　　使用; CODE进行自定义时：我们建议从150开始向下工作以避免冲突。

　　151-199

　　保留专用于编写C轴代码生成器时使用。

　　200

　　保留用于与PDI连接。允许PDI定义工具。

　　4000 - 4999

　　保留用于代码向导模板使用。

　　5000 - 5999

　　保留用于使用后处理器宏编号的PDI集成。

　　6000 - 9999

　　保留用于直接在Code Generator源文件中或通过代码向导进行用户自定义。

　　宏语法

　　代码生成器参数文件中的宏定义遵循标准布局，如下所示：

　　％MACRO = [Number] = .. = [描述] = [修改器列表] = [选项列表]

　　：

　　：[控制和生成CNC输出的指令]

　　：

　　％ENDM

　　第一行将是，例如：

　　％MACRO= 1=。

　　请注意，必须包含第一行的'= .. ='部分 - 它是早期产品（PAMS）的遗留物。

　　描述

　　这是宏功能的描述。

　　对于用户定义的宏，这将成为M-Functions菜单中宏的命令名称。

　　代码生成器支持非英语语言描述。 对于这些宏，描述不应超过25个字符。

　　修饰符列表

　　修饰符列表定义在调用该宏时请求哪些参数或修饰符。参数是指在特定加工语言文件中定义的参数列表的编号（有关加工语言文件的说明和示例，请参见相关模块章节）。

　　例如：

　　％MACRO = 15 = .. =换刀= 8,4,7,48,15，

　　每个修饰符号用逗号分隔。最后一个条目后面还有一个逗号。

　　默认情况下，某些参数将始终显示在菜单中，例如“循环”菜单“粗糙轮廓”命令具有修改器“固定循环”，这是一个复选框。要从菜单中删除这些，请在参数编号前加上一个负号（ - ）。

　　例如，下面显示的宏线将从粗糙转弯周期中删除修改器固定循环：

　　％MACRO = 4 = .. = ROUGH TURN = 4,5,7,10,30,31，-21,40,41，

　　如果从任何宏的菜单中删除了CANNED CYCLE修改器，则必须通过“％NOCYCLE”重定向处理。系统变量PATHTRACE自动返回值1，但仅在重新生成菜单文件并重新生成加工指令后才会返回。

　　可以通过这种方式删除Edgecam加工命令中显示的任何修改器。在不需要某些复杂的Edgecam功能的情况下，这非常有用。

　　一个很好的例子是线程命令，可以为许多应用程序大大简化。

　　如果删除某些基本修改器，Edgecam可能不会执行命令。此外，如果从通用命令（如Profile，Areaclear和Crosshatch（Lace））中删除修饰符，则可能会得到不一致的结果。

　　将值分配给特定系统变量

　　代码生成器可以通过定义哪个修饰符设置％MACRO行中的哪个系统变量来访问任何Edgecam修饰符值。

　　例

　　％MACRO = 3 = .. = ARC = 1,2,5,7,124 | 176

　　在此示例中，MOVE ARC命令2POINT修改器的值将在变量编号176，FIELD1中设置。

　　更好地利用此功能是从PDI定义的命令获取可变信息。

　　不要将当前加工会话使用的系统变量重新分配给不适当的数据。

　　设置默认修改器值

　　您可以在代码生成器中为修改器设置预先指定的值。要执行此操作，请在修改器编号后面加上方括号“[]”的值。

　　例

　　％MACRO = 153 = .. =循环进给移动= 1,2,5,7,62 [.001]，

　　在这种情况下，Tolerance修饰符现在默认值为0.001。

　　选项列表

　　如果存在％MACRO定义的选项列表部分，则命令中将提供相应的文本列表框。

　　例如：

　　％MACRO = 104 = .. =冷却剂==洪水/关

　　此示例将“冷却液”添加到M功能菜单中。如果选择该命令，则会显示包含Flood和Off选项的下拉列表框：

　　冷却液设置的下拉列表框示例

　　在用户定义的宏中，该值将分配给系统变量SUBFUNCT。

　　另请注意此定义'=='中的两个连续等号。这是因为此用户定义的宏不需要可选修饰符的数字。

　　MS＆MG（机床主轴和齿轮详细信息专线）

　　请注意，这些行是使用数据数组指定其信息的替代方法。

　　如果存在Macro 252 - 主轴控制，则此方法将用于主轴和齿轮定义。这是为高级车削实现的。

　　MS = 1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17

　　位置

　　信息

　　值

　　1

　　键入Main，Sub，Driven

　　2

　　ID 0,1,2,3

　　3

　　TurretId值（-1 =不适用）

　　4

　　0型（工具），1（工作）

　　五

　　最大RPM值

　　6

　　MaxAngFeed值

　　7

　　方向0（CCLW），1（CLW）

　　8

　　MirrorOutput 0,1

　　9

　　CSS能力0（否），1（是）

　　10

　　旋转0（无），1（A），2（B），3（C）

　　11

　　默认位置X值

　　12

　　默认位置Y值

　　13

　　默认位置Z值

　　14

　　DefaultTurretID 0,1

　　15

　　HorsePower价值

　　16

　　DatumToChuckFace价值

　　17

　　RapidRate M / Min值

　　这些参数提供有关特定主轴的信息（每个主轴一行）。

　　这是一个示例MS行：

　　MS = Main，0，-1,1,7500,280,0,0,1,3,0,0,0,0,20,130

　　MG = 1,2,3,4,5（，2,3,4,5-（，2,3,4,5-（等）））

　　位置

　　信息

　　值

　　1

　　在线值中定义的齿轮数

　　2

　　最低每分钟修正值

　　3

　　理论最大转速每分钟值

　　4

　　建议每分钟最大修订数

　　五

　　M代码值

　　（2 ...

　　开始下一个齿轮规格 - 对于要设置的每个齿轮，重复2到5。

　　这些参数提供有关主轴的一组齿轮的信息（每组齿轮一条线）。

　　这是一个示例MG线：

　　MG = 2,28,5000,5000,41,5001,7500,7500,42
