　　modeFRONTIER 2016是一款集多目标优化、设计仿真自动化为一体的集成平台，新版本对系统以及功能模块都进行了优化，支持串行应用程序模式，程序中的模式可以在多个应用程序以串行模式运行，以处理输入变量并获取输出变量的情况，在CAE环境中，典型场景由参数化CAD程序提供，其几何模型以特定格式（IGES，STEP，STL等）导出，然后由外部应用程序求解器处理（即CFD，FEM等），为了满足这些要求，modeFRONTIER允许用户使用本机Workflow功能在同一项目中运行多个应用程序；支持配置DOE和调度程序节点，新增设置功能工作流程的最后一步是定义DOE和优化策略，程序还提供了许多算法，这些算法基于不同的方法，可以很容易地适应不同的目的，DOE工具用于执行设计空间的初步探索，并为设计优化提供一组初始点，可以在DOE节点属性对话框中设置DOE算法及其属性。强大又实用，需要的用户可以下载体验

软件功能

　　逻辑日志

　　在工作流程构建期间，错误和警告消息显示在逻辑日志中，突出显示任何正式问题并帮助用户正确设置设计优化链。逻辑日志始终以画布左下角的透明度显示：通过双击它，它变得完全可见，并且可以最大化或最小化。

　　只有在逻辑日志中未报告任何错误时，工作流才会被认为是有效的并且可以进行评估。逻辑日志中的每一行都指向错误或警告，指示文本描述以及与错误/警告关联的节点的名称。节点名称实际上是指向节点本身的链接，通过单击它，节点将被选中并以工作流画布为中心。

　　工作流项目属性

　　项目属性对话框允许您自定义当前项目的图形默认属性。它会影响将在工作流画布中添加的所有Workflow节点，链接和标签的外观。工作流内已存在的节点，链接和标签不受此对话框中提交的更改的影响。

　　此外，项目的属性可以从指定的文件导出和导入，因此您可以在项目之间或与其他modeFRONTIERTM用户共享您的首选项。

　　节点定位网格间距：设置节点，链接和标签的定位网格的大小。这表示元素可以在画布上移动的最小距离。请注意，将此值设置得太高会导致严重的链路路由问题。

　　默认路由算法：选择默认情况下应使用的路由算法，以计算从源到收件人连接器的链路路由。

　　将结点捕捉到网格：如果设置表示应该将节点捕捉到定位网格，如节点，链接和标签。如果没有设置结可以定位在任何地方。

　　显示退出条件：如果设置，则与链接一起显示与每个条件链接关联的条件。

　　项目属性对话框

　　要调用项目的属性对话框，需要调出工作流画布上下文菜单，然后选择“编辑属性”项。在对话框的顶部，您可以找到一个工具栏，它允许您导出，导入，另存为modeFRONTIERTM默认值并重置为modeFRONTIERTM默认您的项目属性集。

　　在对话框的底部，您将找到一组按钮，允许您提交所做的更改（确定），预览此类更改的效果或拒绝更改（取消）。

　　导出的属性集可以稍后在其他项目中导入，也可以提供给其他modeFRONTIER用户。

　　项目属性分为六组。让我们详细研究这些组中的每一组。

软件特色

　　用户可以构建自己的测试用例或修改以下部分中描述的项目。每个工作流模式都有一个特定的功能，它可以用作开发特定问题的工作流的起点。此处介绍的简单工作流模式显示了如何处理使用标量输入变量并使用结果生成标量输出变量的外部应用程序（在本例中为计算器）。

　　简单的工作流模式

　　工作流画布用于为每个设计评估定义过程和数据流。在优化循环期间，每次需要进行设计评估时都会执行工作流程。

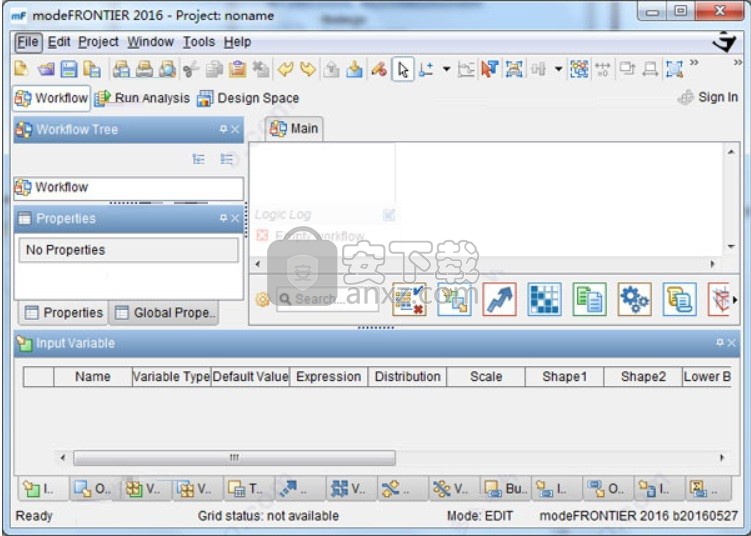

　　启动新项目时，逻辑日志显示以下错误消息：

　　空工作流程

　　这是完全正常的，因为必须使用正确的项目定义插入所有节点。

　　随着项目建设的进展，将出现其他错误，标志着正在进行的工作的各个阶段。

　　为了正确构建项目，需要许多组件，但定义这些组件的顺序更多地是用户习惯或逻辑的问题。在任何项目中都可以找到两个主要流程：

　　流程流程流程描述了所有可能的操作序列和要评估的条件，以便在每个分支点确定接下来应采取的操作。它定义了用于设计评估的应用程序的时间顺序。它通常由一组互连的应用程序和逻辑节点表示。在此示例中只有一个应用程序，因此基本上运行以该应用程序开始和结束。

　　数据流数据流描述了在流程的每个步骤中应考虑哪些数据。它通常由一组将一个应用程序链接到另一个应用程序的变量，缓冲区和文件节点表示。

　　在此示例中，首先定义了流程，因为它非常简单。但是，有时更容易，尤其是对于新用户，首先定义每个应用程序节点的数据流，然后在这些应用程序之间建立连接。

　　输入/输出变量可以在工作流创建过程中随时配置，修改，创建或删除，就像使用任何其他工作流组件一样。

　　您可以在此处为每种类型的节点定义一组默认图形属性。您必须首先为通用节点和通用双轴节点（即所有四个侧面都有连接器的节点）分配默认值。

　　然后，您可以决定进一步自定义单个节点类型。为此，您需要选择与您感兴趣的节点类型对应的复选框。请注意，对于通用节点，您无法将任何控件设置为“默认”值，因为这是您定义默认值的位置。

　　可以将用于自定义单个节点类型的控件设置为“默认”值，因为在这种情况下将使用通用节点（或通用双轴节点，如果适用）的值。

　　构建流程和数据流

　　处理流程序列非常简单。在Node Palette中选择Calculator Node（在Script Nodes类别中），将其拖放到Workflow画布上。

　　要完成此示例的Process Flow，我们需要设置一个起点和至少一个终点。从Node Palette（在Logic Nodes类别中）中选择Scheduler节点，将其拖放到工作流画布中，然后使用Logic End节点重复相同的操作。如果在运行期间发生错误，也可以插入逻辑失败节点作为备用路由。将Scheduler和Logic End节点连接到应用程序节点（在本例中为Calculator）。

　　流程

　　要构建数据流，请在Node Palette（在数据节点中）中选择Input an Output变量节点（每种类型三个），然后将它们拖放到工作流画布中。要插入多个节点，请在Palette中单击所需的节点，按住CTRL键并继续单击画布;按ESC按钮停止。要将输入变量节点连接到计算器节点，请单击每个节点的数据输出连接器，然后将链接拖到计算器的数据输入连接器。使用“输出变量”节点在“相反”方向上重复相同的操作。每个节点在工作流中都有一个名称标签，可以通过双击标签或在每个节点的“属性”对话框中编辑“名称”属性来修改。在这种情况下，请修改所有标签，如下图所示。

　　带输入和输出的工作流程

　　如果项目非常复杂，可能很难在工作流画布上找到特定节点。但是，“工作流树”面板允许可视化按类别划分的画布上存在的所有节点。

　　现在定义设计目标和约束。从Palette中插入两个Design Objective节点（在Goal Nodes下）并分别将它们链接到def和weight输出变量。插入两个设计约束并分别将它们转换为应力和重量输出变量。更改目标和约束的名称标签，如下图所示。

　　插入所有组件的工作流程

　　注意

　　可以在不插入任何设计目标的情况下执行简单的设计评估。但是，如果执行设计优化，则Objective节点是强制性的。

　　配置数据流节点

　　任何数据流节点都可以配置：

　　通过双击节点并打开其“属性”对话框。

　　来自相关的“摘要”面板（默认位于modeFRONTIER工作流程环境的下半部分;如果不可见，则可以从“窗口”>“自定义视图”菜单中添加）。

　　输入变量摘要面板

　　配置输入和输出变量节点

　　双击其中一个输入变量节点并打开其属性。设置其下限和上限。如果要将变量视为离散，则还要设置其Base或Step。

　　输入变量节点属性对话框

　　对其他输入变量重复上一个操作。也可以使用“输入变量摘要”面板查看或编辑所有属性。

　　输出变量节点不需要任何特定配置。它们仅用于从与其链接的应用程序节点中提取运行结果。

　　配置目标

　　目标的值被计算为在前一步骤中定义的一个或多个变量的数学函数，其必须被最小化或最大化。双击其中一个Objective节点并打开其Properties。设置其类型（最小化或最大化）和用户表达式（将如何计算其值）。在此示例中，目标的值对应于与其链接的输出的值。

　　目标节点属性对话框

　　配置约束

　　优化约束是值，计算为参数定义步骤中定义的一个或多个变量的数学函数，并由该函数的限制定义，该限制不应被任何设计违反。可以对输入和输出变量施加约束，并且那些违反它们的设计被认为是不可行的。双击其中一个Constraint节点并打开其属性。设置其类型（小于，大于或等于）和限制（约束的阈值被视为满足）和用户表达式（将如何计算其值）。

安装步骤

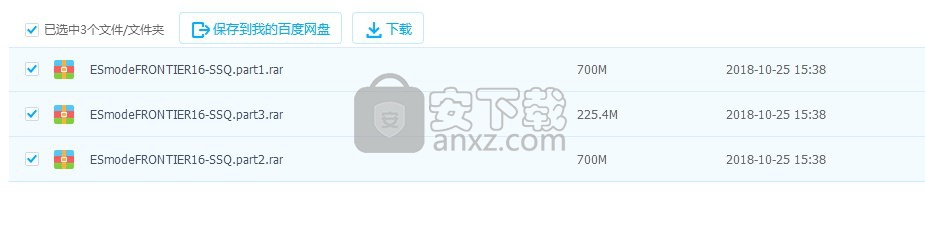

　　1、通过本网站提供的下载地址可以下载得到安装数据包，包含多种系统的程序安装包，选择对应的系统安装包

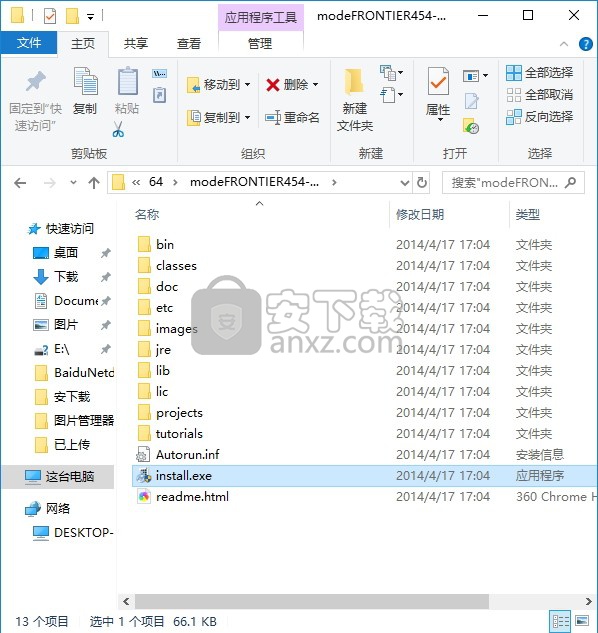

　　2、双击即可打开解压后的文件夹，点击程序进行安装，小编以64位为例，所有安装步骤都一致

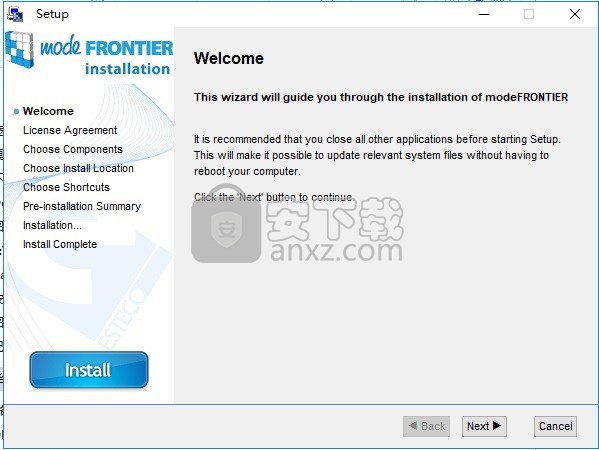

　　3、弹出新界面，程序安装向导，点击下一步按钮进行程序安装

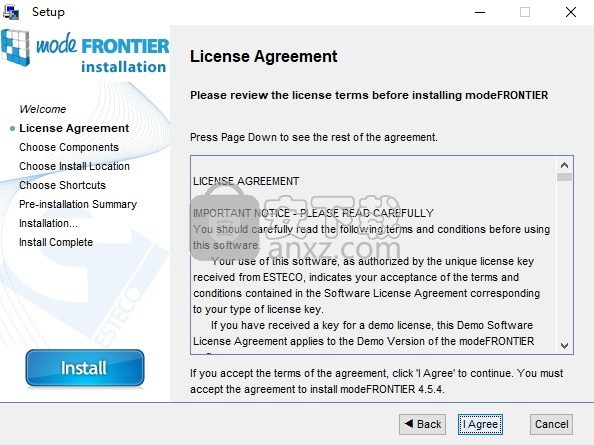

　　4、使用鼠标点击我同意按钮，回弹出一个同意许可界面，继续点击我同意按钮

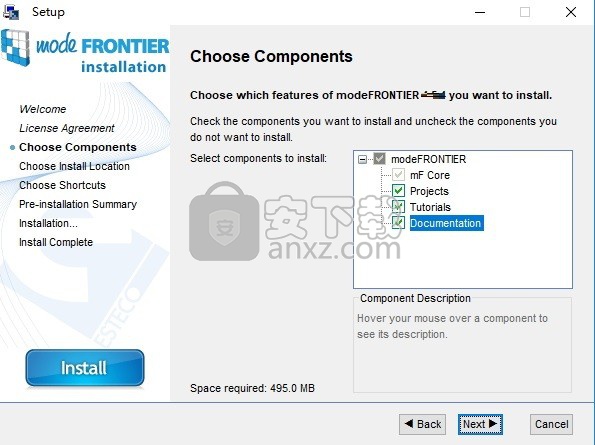

　　5、弹出程序组件选择安装界面，用户可以根据自己的需要点击添加

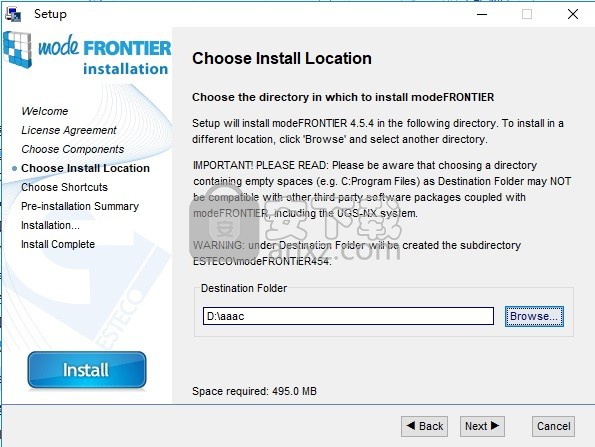

　　6、用户可以根据自己的习惯选择安装路径，这样以便于后续的步骤

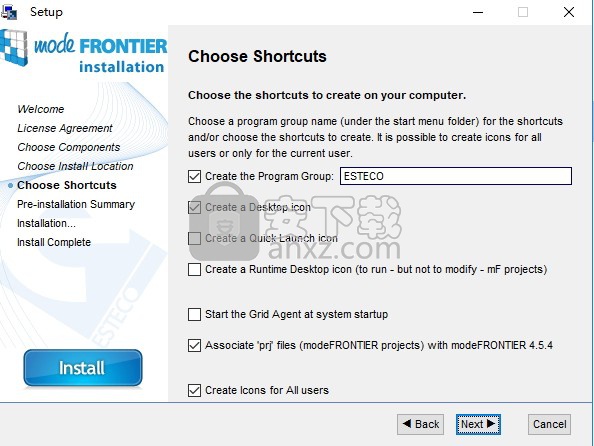

　　7、弹出新界面，用户可以根据自己的需要点击进行选择需要的快捷键创建

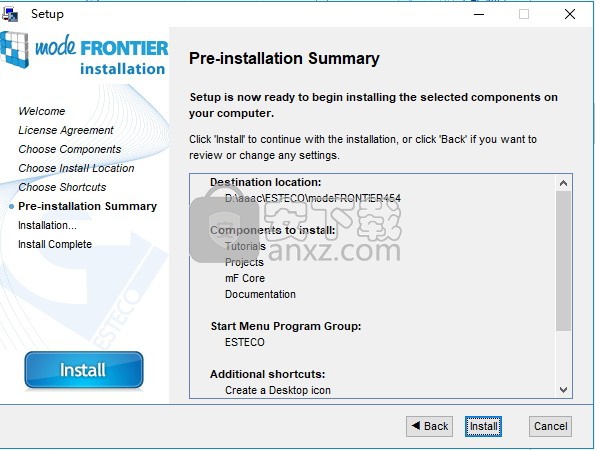

　　8、核对程序安装信息，准确无误后，即可点击安装按钮进行程序安装

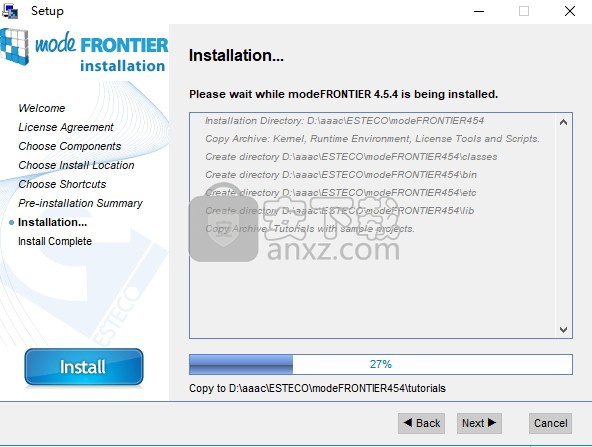

　　9、等待程序安装进度条加载完成，需要等待一会儿，很快就安装好了

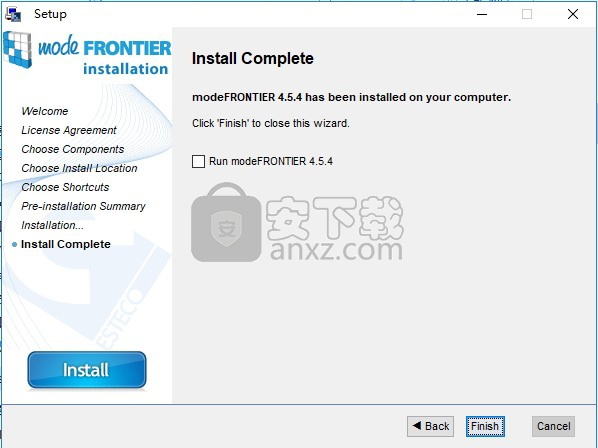

　　10、程序安装完成后，点击完成按钮即可

方法

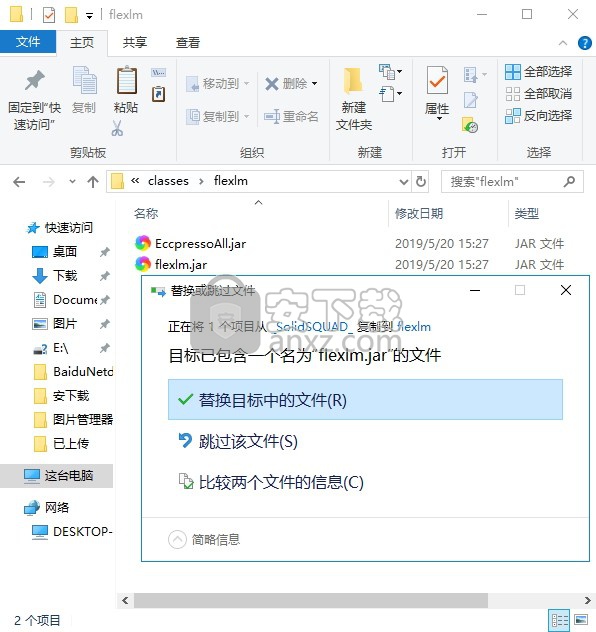

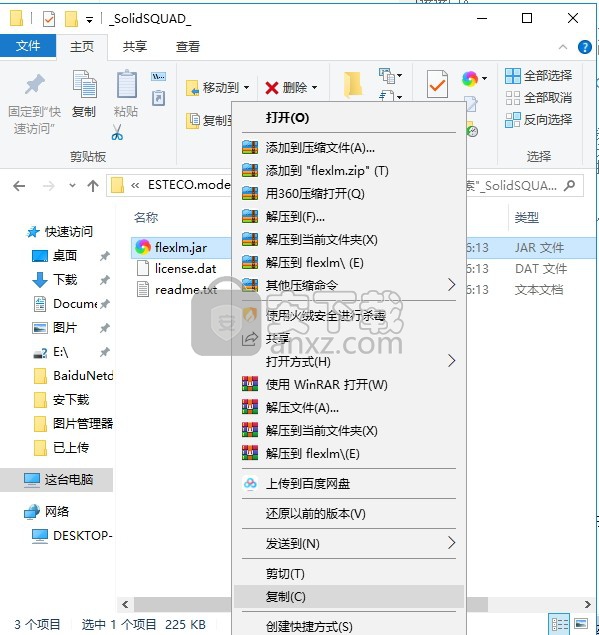

　　1、回到安装包，打开“_SolidSQUAD_”文件夹，将其中的补丁“flexlm.jar”复制到粘贴板。

　　2、然后打开程序安装路径，找到与之同名的程序，将其复制到目录下覆盖源文件，默认：modeFRONTIER2016\classes\flexlm

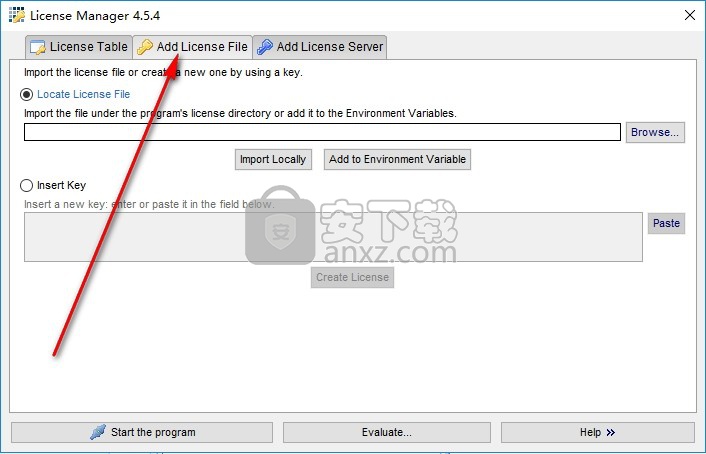

　　3、回到桌面，运行modeFRONTIER 2016桌面快捷方式，弹出许可界面，点击第二项栏目

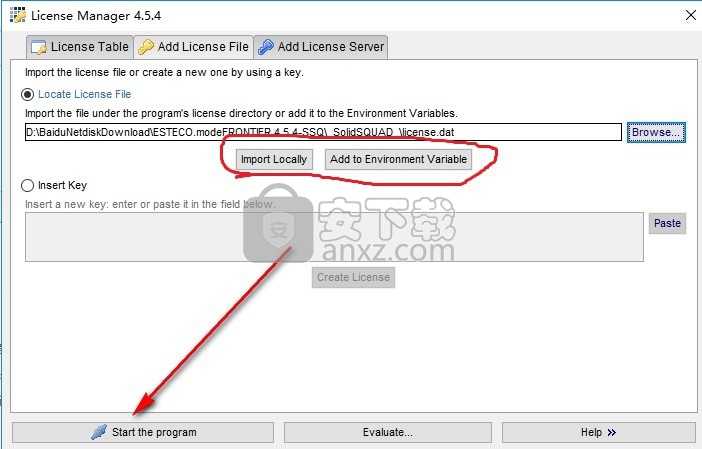

　　4、点击Browse，载入安装包中的文件文本“_SolidSQUAD_”目录下的许可文件”license.dat"，点击打开即可

　　5、然后在再点击图中标注的两个按钮，点击完成后，点击左下角的“Start the program”即可完成。

　　6、完成以上操作步骤，即可将程序完成

使用说明

　　配置应用程序节点

　　Calculator节点允许用户使用Javascript语言和适用于Workflow变量的某些内置函数来编写数学表达式。双击节点以打开其属性：第一步是输入要使用的脚本文件的路径，其中包含涉及工作流中插入的变量的表达式，或者使用“编辑计算器表达式”按钮从头开始创建它在工具栏中。

　　并行应用程序模式

　　并行应用程序模式最适合利用多处理器体系结构，其中如果有足够数量的许可证或处理元素，则可以同时运行不同的外部应用程序。例如，在CAE环境中，典型场景由参数化CAD程序提供，其几何模型以特定格式（IGES，STEP，STL等）导出，然后由两个或多个外部应用程序求解程序（即CFD）处理，FEM等）同时运行。为了满足这些要求，modeFRONTIERTM允许您在同一项目中以并行模式运行两个或多个应用程序。

　　在本节中，考虑了一个简单的并行模式。工作流由Calculator节点和两个不同的通用SH Shell Script节点组成。

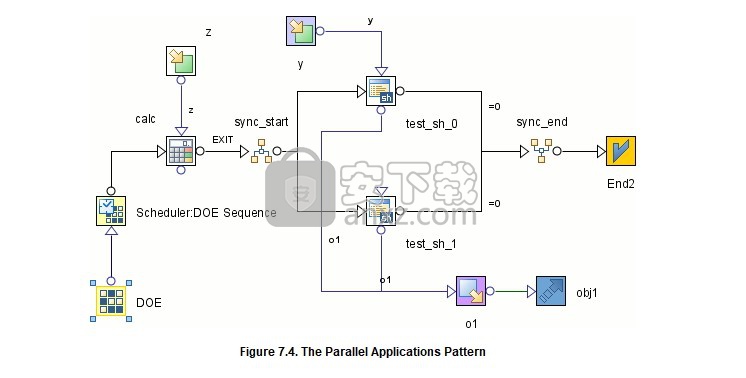

　　图7.4。并行应用程序模式

　　要在工作流中定义以并行模式运行的两个应用程序的逻辑流程，只需在工作流程画布中插入同步器节点即可。此功能由两个节点组成，即Synchronizer Start（sync_start）和Synchronizer End（sync_end）。为此，您必须将Synchronizer Start链接到紧接在并行序列之前的最后一个应用程序的输出连接器以及要并行运行的两个应用程序节点的输入连接器。类似地，您必须将Synchronizer End链接到并行序列之后的第一个应用程序的输入连接器，并将两个应用程序节点的输出连接器并行运行。

　　在此示例中，计算器节点通过Synchronizer Start Node链接到两个不同的应用程序节点（即test_sh_0和test_sh_1）。完成两个应用程序的并行执行后，设计评估终止，因此逻辑结束节点紧跟在同步器结束节点之后。

　　注意

　　并行序列之后立即启动的应用程序节点的运行仅在两个应用程序的并行执行完成时才开始。

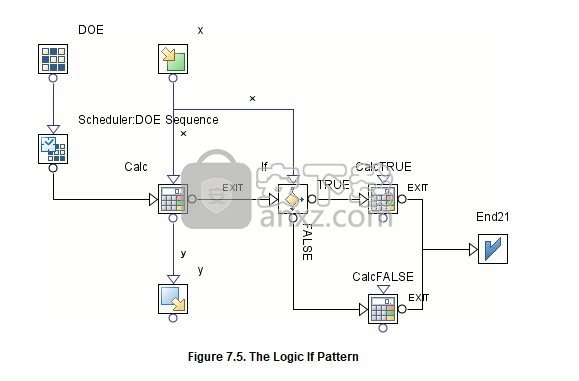

　　逻辑如果模式

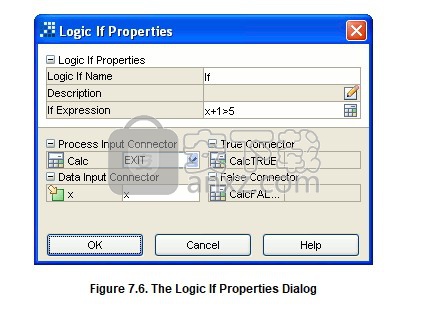

　　Logic If节点可用于基于对一个或多个变量的组合施加的特定条件的结果来执行两个不同应用程序的独占运行。要正确定义逻辑流，只需在工作流画布中插入Logic If节点即可。为此，您必须将Logic If节点链接到紧接在条件序列之前的最后一个应用程序的输出连接器以及条件表达式中涉及的所有变量的输出连接器。
