AlphaCAM 2017 R1

　　AlphaCAM2017由Vero公司推出的一款针对木工、石材和复合材料方面提供领先CAM解决方案，新版本可以通过程序主菜单栏或新C2C工具栏中的CAD到CAM菜单访问CAD到CAM相关功能，两者都包含以下项目：CAD到CAM 启动CAD到CAM处理向导、样式层处理、启动样式层处理、启动CAD到CAM选项对话框等，用户在使用过程中，如果链接到Alphacam APM文件，则会在菜单和工具栏中添加两个附加项，允许用户在通过CAD到CAM进行处理时选择活动图形中的哪些孔是MultDRILLed，允许用户在通过CAD到CAM处理时取消选择活动图形中已设置为MultDRILLed的孔；用户可以根据源程序中DXF文件中包含的参数以及处理向导中设置的参数应用必要的工具路径，在零件加工过程中，会进行多次加工和零件验证检查；支持将每个部件保存到“文件输出”选项中指定的位置，并添加到Alphacam嵌套列表中。强大又实用，需要的用户可以下载体验

新版功能

　　一、全新用户接口

　　1.带状工具栏显示图标和文字卷标

　　2.快取工具栏

　　3.客制选项

　　4.最近档案清单及预览

　　二、讯息精灵

　　1.当第一次开启Alphacam 2016将会看到讯息精灵介绍全新接口的主要功能，选择下一步和上一步来浏览页面。

　　2.若巳经熟悉精灵中的讯息，可将打勾取消一开始显示小提示，每次执行Alphacam时，将不再显示。

　　3.组合于卷标下的带状工具栏可以确保用户快速找到指令。每个卷标相关于功能样式如建立几何图形或加工。干净图标和文字卷标确保用户快速辨识及存取。

　　4.显示于带状工具栏之上的快取工具栏包括最常用指令如开启和储存档案。用户也可客制将最常用指令加入工具栏。

　　5.藉由搬移指令、建立新群组和标签或移除不需使用指令来让用户客制带状工具状。任何时间都可使用重制按钮来恢复成原厂内定的配置。

　　6.最近文件清单最多可列出15档案，显示该文件名及所在目录。当档案总管中目录有设定依图标，条列或显示内容时预览工件图也会一并显示于此页面。

　　7.新'后台' 说明页面显示的信息包括Vero Customer Portal, www.alphacam.com,和其他协助网站。当有需要时此页面也显示Alphacam版本和授权相关信息有助于支持团队的协助

　　三、项目管理员

　　1.项目管理员巳更新成更现代的外观。

　　2.点线和+/-按钮由箭头取代。

　　3.图层树状表中的元素样式由新图标来显示

　　4.新加工道次树状表中主加工道次使用色块，次-加工道次由图示来代表

　　四、AlphaEdit带状工具栏

　　AlphaEdit也更新成新带状工具栏接口。组合于卷标下的带状工具栏可以确保用户快速找到指令。每个卷标相关于功能样式如格式或传输。干净图标和文字卷标确保用户快速辨识及存取

　　五、档案总管预览窗格

　　档案总管理预览窗格可依中图标、大图标或超大图标来预览图文件。当启用档案总管理预览窗格时可预览档案/扩展名及以下类型

　　1.Alphacam 图档

　　2.Alphacam 加工

　　3.刀把

　　4.后处理器

　　5.NC 檔 (.anc 和 .nc)

　　6.排版单

　　7.全文字格式档案也可在Microsoft Outlook预览

　　六、使用者定义刀把图库

　　1.Alphacam 2016 R1现在可以建立/定义刀把图库，而且在模拟时可以附加任何刀具

　　2.刀把图库不限模块可使用于铣床、刨花机或石材模块

　　3.刀把可使用几何图形挤出和旋转产生，STL或实体，而且一旦定义好刀尖参考点和机器刀把参考点位置，将可在仿真器正确仿真实机切削

软件特色

　　三、排版功能

　　▲任何形状的几何图形和刀具路径(包括进出刀路径)于多片版件上的自动或手动排版，快而精确，可达到最大的版件使用率

　　系统会自动计算工件及废料的面积、重量及成本

　　▲排版系统对版件和馀料可作到最大的使用率

　　▲系统用在木材时，排版功能会考虑木纹的方向

　　▲排版单可以用其他的软体产生，如Microsoft Access或Excel，然后存起来供将来使用作排版工作时，AlphaCAM支撑块功能特别有用。它可将工件保留在版件中，工件的边就不会碰坏，让工作变得较简单

　　▲AlphaCAM完全整合微软公司的 VBA (Visual Basic for Applications)程式，允许所有的AlphaCAM使用者作特定的规划，满足其特别的需求。

　　▲使用微软的VBA(Visual Basic for Applications)你可以自己增加我们所没想到的任何功能，例如：连结到其他专业软体设计公司的刀具系统或家具设计系统。使用者可以从他们自己写的VBA程式中，使用到所有的AlphaCAM功能， 例如用Delphi或者是C++所撰写的DLL，能加入新的工具列(菜单)(或是包括许多选项的新工具列)，依您的需求将AlphaCAM客户化

　　▲跟API一样，所有AlphaCAM模组现在都有内建完整的VBA程式编写软体，只需要对电脑程式有一点基本了解，就可以用Visual Basic编写巨集指令。Visual Basic是一套使用者众而且较具亲和力的程式语言，很多人可能都已经对它很熟悉，因为它整合在许多的微软所开发的产品当中，如Word, Excel等，以及许多相当知名知的CAD产品

　　▲CAM软体的公司，将VBA整合到产品中的。任何AlphaCAM的商业版使用者，皆可以使用VBA去强化他的系统功能，这些功能可以简单到诸如自动开启标准图档，产生现场所需的清单，或复杂到产生一个订单输入处理系统，甚或一套全新的CAD/CAM软体

　　选择所需的链接后，将显示CAD到CAM选项对话框。必须在首次使用CAD到CAM之前设置所有CAD到CAM选项。完成所有选项设置后，将显示CAD到CAM处理向导。该向导包含许多配置和命令选项，这些选项将应用于从所选机柜设计软件自动批处理DXF文件。

　　大多数配置和命令选项都会回应那些用于在常规Alphacam程序中执行相同任务的选项。还有许多特定于自动化过程的附加选项。本帮助文件中描述了所有这些选项。

　　完成在向导中输入所需数据后，可以通过选择“完成”按钮开始零件处理。零件加工包括以下步骤

　　按材料种类分组

　　制作需要二次操作的零件的内部列表，这些零件将不包含在嵌套工作表中，即背面或水平钻孔。如果您选择这样做，宏将应用水平钻孔工具路径并为该操作创建单独的NC文件，前缀为H_，后跟原始DXF文件的名称以识别它。

　　逐个进口每个零件。

　　当完成为所有材料的所有零件应用工具路径的过程并生成所有嵌套列表时，嵌套每个嵌套列表中的工具路径和几何。

　　在嵌套过程中，每个工作表都将保存到“文件输出”选项中指定的位置。每个文件都由材料名称和工作表ID标识。

　　完成每种材料的嵌套后，将重新打开保存的嵌套工作表图纸，以处理Multidrill和报告数据收集（如果适用）。

　　完成这些步骤后，宏将自动删除指定要删除的文件，如文件输出选项中指定的那样。

　　生成并显示报告和标签（如果适用）。

　　如果任何部件由于任何原因无法嵌套，或者存在具有辅助操作的部件，则将生成这些问题的报告并在Alphaedit中显示。

　　如果在“文件输出”选项中选择了“在Alphaedit中打开已处理程序文件”选项，则所有生成的NC代码文件都将显示在Alphaedit中。然后，这些文件可以通过Alphaedit的Comms | Output to RS232命令发送到CNC机床。

安装步骤

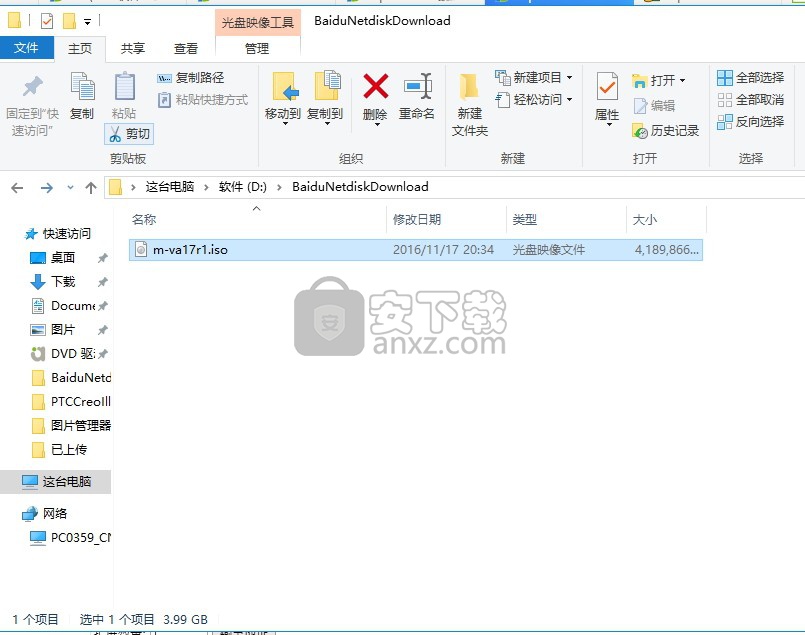

　　1、用户可以通过本网站提供的网址下载得到该应用程序的安装数据包

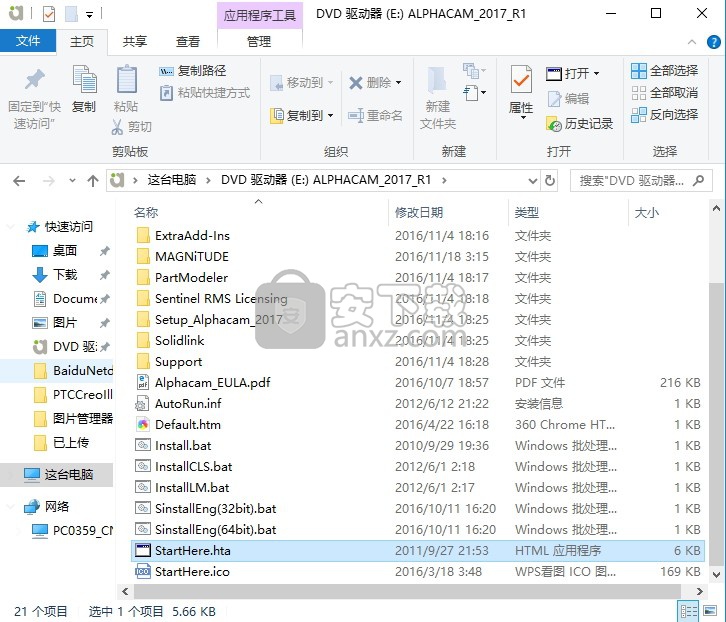

　　2、解压后，即可得到可以直接使用的程序安装包，打开镜像包，找到主程序Starthere.hta，双击进行安装

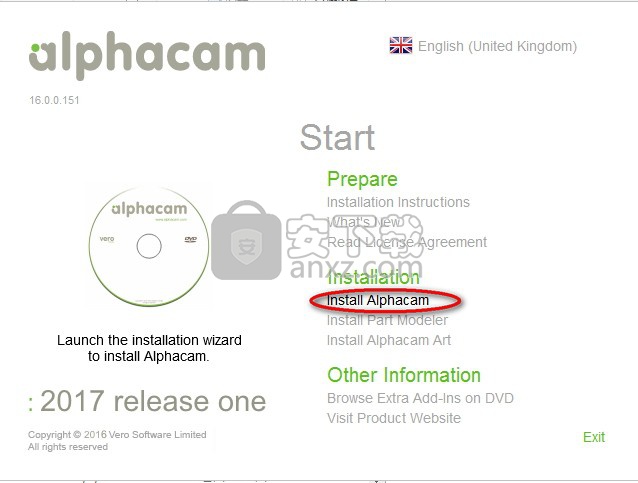

　　3、弹出程序安装选择界面，用户可以点击图中标注的地方进行程序安装

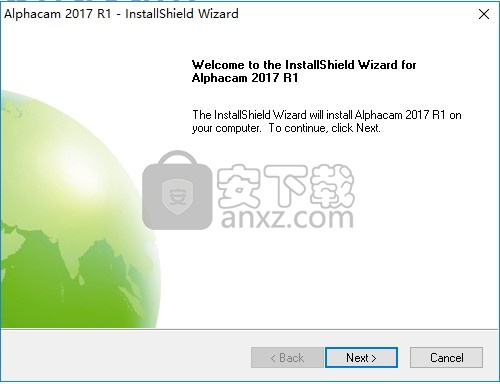

　　4、阅读程序安装向导信息，点击下一步按钮进行安装

　　5、认真阅读程序安装许可协议，可以直接点击我同意该协议按钮，点击下一步

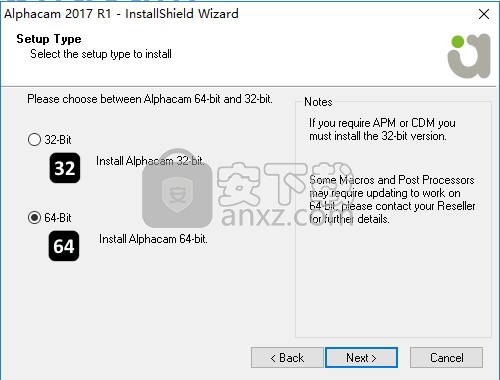

　　6、弹出程序安装系统选择，用户需要根据自己的电脑系统进行选择安装

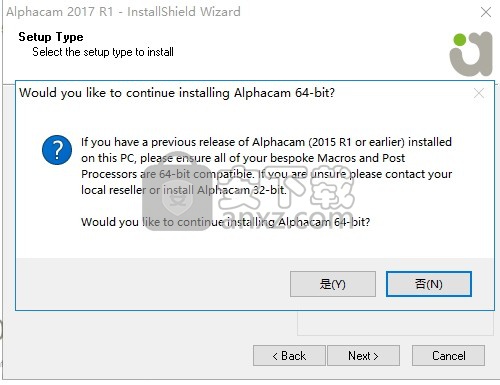

　　7、弹出程序系统类型安装确认界面，点击是按钮进行安装

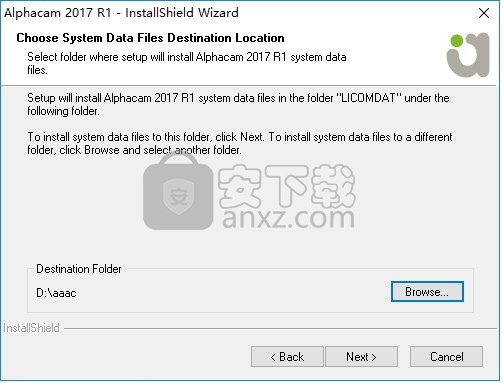

　　8、选择程序安装路径，该路路径可以自由选择，不同安装到C盘

　　9、还需要选择两次程序安装路径，选择完成后，可以直接点击下一步按钮

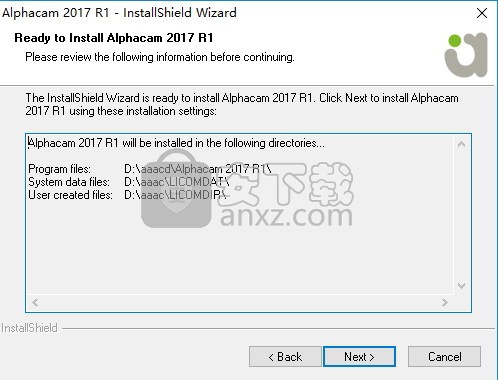

　　10、核对程序安装信息，检查路径是否有误以及其他信息，无误后，点击下一步按钮

　　11、等待程序安装进度条加载完成，需要等待一会儿

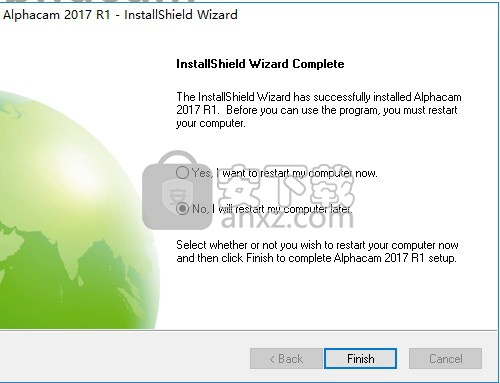

　　12、弹出程序安装完成界面，勾选不重启电脑，点击完成按钮

方法

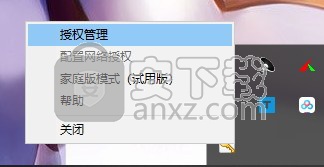

　　1、安装完成后，在右下角托盘里找到“CLS 2017”，右键点击选择“授权管理”

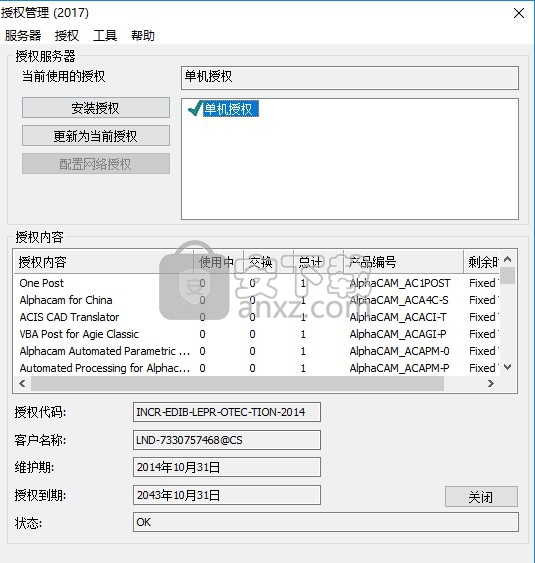

　　2、点击“安装授权”弹出一个新界面，再点击“使用授权文件”

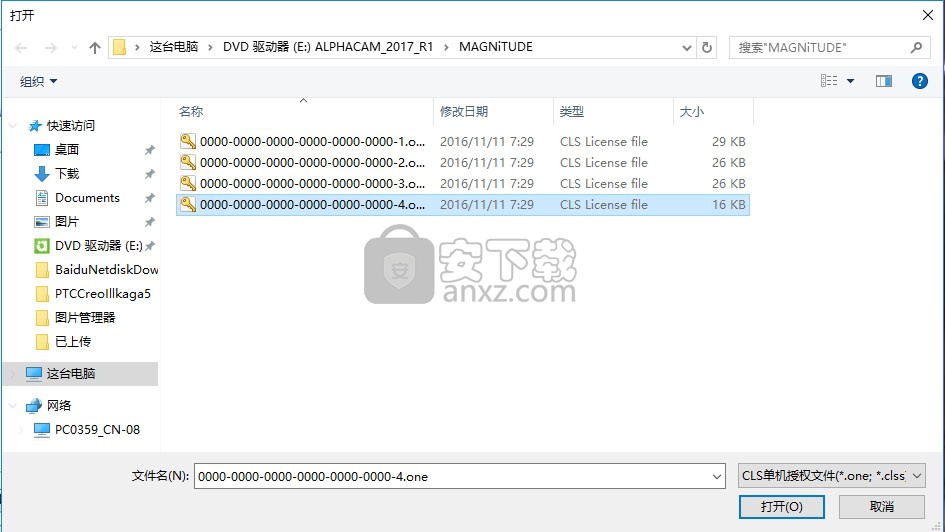

　　3、选择任意一个注册码以及文件，点击打开按钮即可

　　4、点击下一步按钮，即可弹出程序完成界面

　　5、弹出程序完成界面，点击应用程序即可进入主界面

使用说明

　　输出CAD ...

　　输出CAD允许您以其他格式保存Alphacam绘图文件，以便与其他系统一起使用。

　　选择此命令

　　显示此对话框后，您可以从“文件类型”组合框中选择所需的CAD输出类型，然后单击“确定”。这将显示另一个允许您选择输出选项的对话框。

　　单击此处获取有关不同输出类型对话框的信息。

　　选择要创建的输出类型后，将显示一个对话框，允许您为该输出类型选择选项

　　每种输出类型都有自己的一组选项，这些选项将改变生成的CAD文件。

　　选择选项后，将显示Windows 另存为...对话框：

　　您可以输入输出的名称，然后单击“保存”按钮以完成此命令。、

　　选择发布

　　此命令允许您更改加载到内存中的后处理器，并用于格式化创建的NC代码。

　　当您单击“选择发布”时，将显示以下“Windows打开”对话框，您将需要浏览到您的帖子并选择要使用的帖子：

　　使用Alphacam Profile打开了关注对话框，不同版本之间的唯一区别是可以选择的“默认”帖子类型。 （即配置文件 - .alp，路由器 - .arp，Mill - .amp等...）

　　当您选择或重新选择帖子时，将重置之前已设置的所有用户变量，并且系统将提示您在下一个NC输出时重新输入值

　　设置默认发布

　　单击此命令将允许您设置输出NC代码时使用的默认帖子。 单击此命令后，将显示“Windows打开”对话框：

　　显示此对话框时，您将进入包含您的Alphacam版本的典型帖子文件（即路由器 - \ LICOMDAT \ RPOSTS.ALP，Lathe - \ LICOMDAT \ TPOSTS.ALP等）的文件夹。

　　您现在可以选择默认帖子并单击“打开”，或单击“取消”以取消此操作。

　　定义新字体

　　此命令允许您定义新的文本字体或字符符号，可以使用Geometry |将其插入Alphacam绘图中文字命令。

　　此命令仅应用于新图形，因为字体矩阵将绘制在任何现有数据上。

　　选择此命令后，屏幕上将显示字体矩阵：

　　每个矩阵方块表示键盘字符。用于打印分配给该正方形的几何图形的ASCII值（前面为零）显示在正方形的角上

　　每个方块（放大后）

　　每个角色的几何形状必须符合此方块。在网格中每个正方形的中间，是一个“角落”标记。此标记定义字符参考点，标准高度和宽度。

　　以下是格式正确的'Roman'字体示例：

　　为了简单地创建和使用字体字符，字体使用10个单位的参考大小，Alphacam使用高度除以10键入的数字。这意味着如果您使用mm工作并且想要25 mm高的文本，则将键入25作为高度。如果您使用英寸工作，对于1英寸高的文本，您将输入1作为所需的高度。

　　创建字体后，请务必转到文件|保存字体文字字体|保存当前字体...

　　打开字体进行编辑...

　　此命令将打开先前创建的任何现有字体矩阵。 选择此命令时，字体矩阵将在Alphacam中绘制，就像定义新字体时一样。

　　保存当前字体...

　　此命令允许用户将当前文本字体矩阵保存在存储在\ LICOMDAT \ Fonts.alp文件夹中的Alphacam用户字体文件（.auf）中。 可以覆盖现有的字体文件或创建新的字体文件。

　　最近的文件列表

　　您打开的最后4张图纸将在此处列出。 要快速访问任何这些文件，只需单击要打开的文件即可。 如果绘图的位置与默认的绘图打开/保存位置（您打开或保存到的最后一个路径）不匹配，则路径的一部分将显示为提示。

　　绘制了一个Rectangle，然后使用Edit |撤消命令以删除此矩形。如果单击“确定”，则“绘图”将恢复为绘制矩形之前的状态。如果单击“取消”，则不会对“绘图”进行任何更改。

　　要更改可以在绘图上使用“撤消”命令的次数，请参阅“菜单选项”中的“设置”帮助主题。文件菜单|配置|此帮助文件的常规部分。

　　撤消命令将忽略以下命令：

　　“文件”菜单中的输入和输出数据命令（即保存，配置，输出，输入等）

　　“视图”菜单中的命令会影响屏幕显示（即缩放，Ghost工具等）

　　3D菜单中影响工作平面的命令（即现有几何，新原点等）

　　来自Utils菜单的命令报告信息（即距离/角度，插件等）

　　命令用于从绘图中删除任何不需要的项目。

　　单击此命令后，可以使用鼠标指针选择要删除的任意数量的几何/工具路径。

　　单击该按钮将选择最近创建的几何体。

　　您也可以单击按钮选择当前图形中的所有地理位置/工具路径。

　　完成选择要删除的几何/工具路径后，可以单击按钮，或右键单击绘图区域以转到下一步。

　　如果选择任何附加了任何加工的几何图形，系统将提示您选择几何图形，刀具路径或两者。

　　第一...

　　在每个操作使用多个几何时，可以使用此命令设置要剪切的第一个几何。

　　单击此命令将显示以下对话框：

　　这将提示您确定是否要为此操作设置第一个几何图形或工具路径。

　　选择“几何体”将设置几何体上的第一个项目，选择“工具路径”将设置工具路径上的第一个项目。

　　选择要设置第一项的内容后，使用鼠标指针选择第一项。 这将完成此命令。
