Vero Edgecam Desinger 2020

　　Vero Edgecam Desinger是一款功能强大的CAM/CAD软件，软件具有直接建模、自动约束曲面、延伸表面、三面混合、编辑曲面、管道表面等丰富的设计与编辑的功能，并具备了验证正文、分析个人资料、表面分析仪、查询角度等多种分析工具，能够协助用户完成夹具设计到零件维修与修改，为您提供完善的CAD/CAM方案，有需要的用户赶紧下载吧！

软件功能

　　EDGECAM Designer填补了CAD和CAM之间的空白。从夹具设计到零件维修和修改，EDGECAM Designer是将几何体制造到制造的终极CAD解决方案。

　　直接建模

　　直接建模使用户免于传统建模系统的限制。而不是修改一系列冗长的参数来进行设计更改，直接建模允许用户推动，拉动和拖动几何体以获得其所需的形状。这些更改可以完全自由形式，也可以通过数字增量和从现有几何体中获取的测量值来驱动。不再需要了解如何构建原始模型，并且设计变更不受原始创建方法的约束。无论是创建新组件还是修改以Designer支持的任何CAD格式创建的现有设计，直接建模都为用户提供了完全的构建自由。

　　自动约束曲面

　　该自动约束表面命令允许用户轻松地创建从线框元素和沿一个或两个方向开始的表面。此命令允许您按窗口选择元素，应用内部排序并提出自动结果。可以仅选择一组线框元素和/或两个或四个边缘链。

　　根据您的选择，此命令可能会创建一个规则曲面，一个放样曲面，一个补丁曲面，一个与两个曲面/面相切的曲面等。

　　管道表面

　　此命令允许您从选定的参考元素（例如线段，圆，弧，曲线，轮廓或边）创建具有圆形截面（管）的曲面。

　　直径注释

　　功能区的Diametral部分中的功能允许您向圆圈添加不同的注释。

　　从曲线起草表面 - 距离

　　此功能允许用户根据曲线创建草图曲面。拔模尺寸和角度由用户控制。

　　本文档的这一部分介绍了与此功能相关的距离参数和选项。角度和草稿参考参数和选项在单独的部分中说明。

　　其他部分介绍了“ 高级”选项卡下的功能。

　　封闭区域的表面

　　此功能允许您从封闭区域（线框元素或轮廓）内生成平面作为板体。

　　验证正文

　　此功能允许您检查实体或板体的有效性。如果在使用实体时遇到问题（无法创建混合，网格生成失败，意外建模操作等），则可以使用它。

　　施工线和段

　　“ 线”选项允许您创建无限长度的参考草图线，用作设计2D对象的基础。

　　“ 分段”选项允许您创建用户定义的长度和方向的分段，用于创建2D对象。

　　施工线

　　此功能允许您创建无限长度的参考草图线，用作设计2D对象的基础。

　　中心和半径的圆圈

　　此功能允许您通过定义圆的中心和半径或直径来创建圆/弧。

　　分析个人资料

　　此功能允许您分析配置文件，以便：

　　找到差距，小元素和尖点。

　　找出最终的不一致（即重叠部分）。

　　获取有关配置文件的信息（元素数量，长度等

　　重复的实体

　　该命令检测相同的，部分叠加的和/或完全叠加的线框元件以及相同的实体或片体。可以删除检测到的实体或将其移动到另一层中。

　　备注：

　　实体或板体必须完全重叠才能被检测到。

　　此功能考虑的线框实体是：

　　具有重合起点和终点的段。

　　不同长度但重叠的段。

　　具有重合起点和终点的弧。

　　弧长不同但重叠。

　　重合的圈子。

　　此命令不适用于配置文件或曲线。

　　查询角度

　　此功能允许您测量：

　　两条线或段之间的角度。

　　通用方向与线条或线段之间的角度。

　　两个通用方向之间的角度。

软件特色

　　导入许多流行的CAD格式。

　　直接建模允许修改而无需重建。

　　孔盖和特征移除。

　　快速调整混合，口袋和凸台功能。

　　处理线框，实体和表面模型。

　　创建新零件，夹具，库存和机器。

　　现代用户界面。

　　可选的2D绘图模块。

　　使用新的Align命令轻松对齐元素。

　　快速检测重复的实体。

　　从面和曲面提取等参曲线。

　　从管道面的中心（绘制轴）提取样条线。

　　在2D绘图模式下裁剪和折断视图。

安装方法

　　1、在本站下载并解压软件，打开主程序文件夹，然后双击“setup.exe”开始安装Vero Edgecam Desinger。

　　2、许可协议，用户阅读许可信息后，勾选【我接受协议】同意，然后再单击【下一步】。

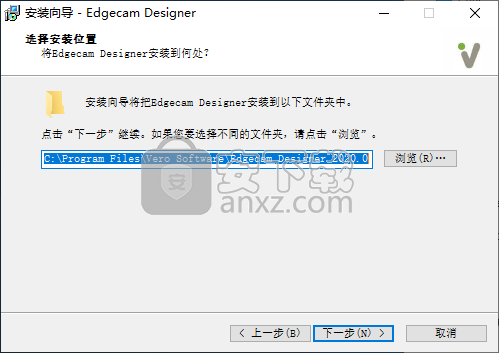

　　3、选择安装位置，用户可以选择默认的C:\Program Files\Vero Software\Edgecam Designer 2020.0，也可以点击【浏览】按钮手动选择。

　　4、加入客户使用经验改善计划，直接点击【下一步】。

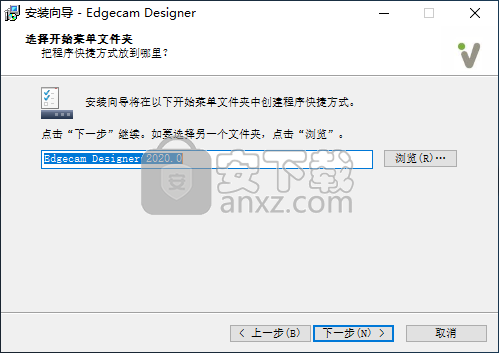

　　5、选择开始菜单文件夹，选择默认的Edgecam Designer 2020.0即可。

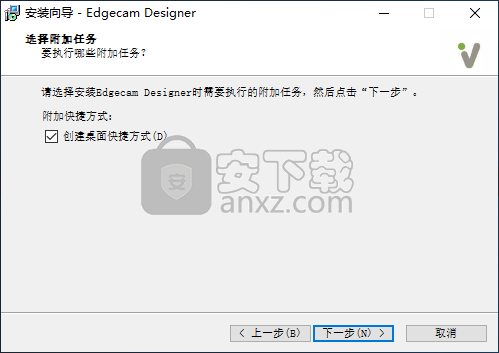

　　6、选择附加任务，建议勾选【创建桌面快捷方式】的选项。

　　7、安装准备完毕，点击【安装】按钮进行安装。

　　8、等待安装完成，弹出如下的Vero Edgecam Desinger安装完成的提示，点击【结束】按钮。

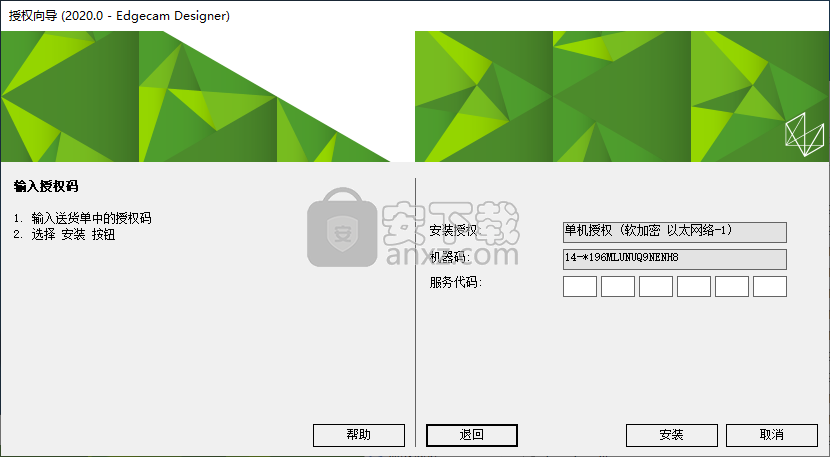

　　9、运行程序，进入如下的授权向导界面，点击【单机授权】。

　　10、随即，进入如下的激活界面，点击【安装】。

　　11、进入如下的界面，我们点击【取消】按钮（这一步很有必要）。

　　12、打开crack文件夹，将"lservrc复制到N14--1SJMJEN3GJ8R3HB文件夹，一般目录为C:\ProgramData\Vero Software\Cls\N14--1SJMJEN3GJ8R3HB。

使用说明

　　属性/可见性

　　当光标保持 在HUD Burger菜单中的Attributes / Visibility条目上时，将显示以下弹出选项菜单：

　　这提供了与默认HUD按钮布局相同的选项。

　　渲染选项

　　当光标悬停在HUD Burger菜单中的Rendering选项条目上时，将显示以下弹出选项菜单：

　　透视图 在正交和透视显示模式之间切换。

　　着色中的等参数 启用或禁用着色模型上等参线的显示。

　　物质反射 启用或禁用着色模型上的反射显示。

　　阴影/反射 启用或禁用增强渲染，提供具有反射和/或阴影效果的改进阴影表示。有关详细信息，请参阅用户设置 - 图形。

　　提高透明度 启用或禁用增强透明着色。

　　格

　　当光标保持在HUD Burger菜单中的Grid条目上时，将显示以下弹出选项菜单：

　　网格参数 有关如何配置网格的说明，请参阅系统选项中的网格参数部分。

　　显示/隐藏网格 显示或隐藏图形区域中的网格。

　　启用快照 切换允许您在创建元素时启用或禁用网格上交叉点处的捕捉。

　　备注：

　　工作时，您可以分别使用键盘的G和S键激活或停用Grid显示和Snap 。

　　使用Burger菜单修改的网格参数仅对当前会话有效。关闭会话并打开新会话时，将重新加载“ 系统选项”下定义的默认设置。

　　修改视图

　　当光标位于HUD Burger菜单中的Modify视图条目上时，将显示以下弹出选项菜单：

　　包括所有，通过放大或缩小自动调整当前对象的大小以适合图形区域。

　　注意：这包括预览和滑块小部件，使您可以快速查看正在处理的所有内容。

　　以前的观点，如果在图形区域中对当前对象执行了一系列视图方向，则可以连续切换回先前选择的方向。

　　泛，使用带有[ 向上 ]，[ 向下 ]，[ 向左 ]和[ 向右 ]键的键盘激活平移命令，这些键用于在图形区域中移动模型。

　　备注：

　　键盘平移运动的大小在“设置”下的“鼠标/键盘”选项卡菜单中配置。

　　该缩放命令也将与键盘[工作+ []和- ]键在同一时间。

　　该旋转命令也将与键盘[工作Ctrl键 ]和[ + ]或[ - ]，同时按键。

　　旋转，使用带有[ Ctrl ]和[ + ]或[ - ]键的键盘激活“ 旋转”命令。

　　备注：

　　旋转度在“设置”下的“鼠标/键盘”选项卡菜单中配置。

　　在缩放和平移的键盘命令也活跃在同一时间。

　　放大/缩小，使用带有[ + ]或[ - ]键的键盘激活缩放命令。

　　备注：

　　键盘放大/缩小移动的大小在“设置”下的“鼠标/键盘”选项卡菜单中配置。

　　“ 旋转”和“ 平移”键盘命令也同时处于活动状态。

　　正交，单击此命令将强制模型以正交视图显示。方向由最近的X，Y或Z轴确定。

　　快速翻译

　　如果要快速将实体从一个位置移动或复制到另一个位置，可以使用拖放操作而无需运行特定的“ 翻译”命令。

　　使用正常选择模式：

　　将光标移动到实体的相关捕捉点。该实体以预选颜色突出显示。

　　单击并按住鼠标左键并将实体拖动到新位置。

　　在以下示例中，突出显示的配置文件“1”已“2”通过拖放移动到其中的新位置“3”

　　或者，您也可以执行以下操作：

　　选择要移动的实体。它们以选择颜色突出显示。

　　单击并按住参考点上的鼠标左键以开始移动。

　　将实体或实体拖动到其新位置。

　　在下面的示例中，突出显示的正文“1”已“2”通过拖放移动到其中的新位置“3”。在“4”，拖放过程中按住[Ctrl]键可以复制。

　　备注：

　　拖动实体时按住[Ctrl]键可在新位置创建一个副本。

　　您可以使用键盘上的[W]键启用/禁用线框预览。

　　您可以使用键盘上的[H]键隐藏/显示原始元素。

　　可能难以使用具有多个实体选择的快速翻译，或者如果需要不位于所选实体上的参考点。在这些情况下，您可能更喜欢使用“ 翻译”命令。

　　接/连接曲面和强制相切

　　此命令允许您连接和连接曲面并强制这些曲面之间的相切。

　　访问

　　在“ 曲面”选项卡中，单击功能区“ 曲面”部分中的图标。

　　在“ 快速搜索”字段中键入join，然后从结果列表中选择“ 加入 ”。

　　这将打开“ 连接 - 选项”选项卡，该选项卡与包含“ 选项和过滤器”部分的功能区一起显示。此外，还会显示“ 连接/连接/强制相切”对话框。

　　（见对话框。）

　　程序

　　在以下步骤中，如果在“ 选择”选项中激活“ 多选”，

　　则可能需要通过鼠标右键单击进行确认。

　　使用“ 面”选择过滤器，选择第一个曲面或曲面组。

　　使用“ 面选择”滤镜，选择第二个曲面或曲面组。

　　根据要获取的结果设置所需的参数。

　　通过鼠标右键单击或单击对话框中的图标进行验证。

　　注意：

　　如果将该命令应用于修剪曲面，则将考虑未修剪曲面。在曲面选择过程中，会显示一个消息框，通知您是否存在修剪曲面。

　　加入/连接/强制相切对话框选项

　　Join / concatenate / force tangency对话框中提供了以下选项：

　　顶部工具栏

　　对话框顶部的这两个图标允许您应用当前值或取消当前功能。

　　如果在通过单击图标访问的对话框菜单中激活此选项，则预览生成为自动。如果此选项未激活，请单击图标。如果无法生成预览，则图标将显示为灰色。

　　参数

　　选择面部1

　　选择面部2这些字段列出了所选元素的标识符。

　　单击图标可切换回选择模式，允许您通过选择/取消选择图形区域中的元素来修改选择。使用图标（或鼠标右键单击）验证您的选择。的图标（或Esc键）取消选择模式。如果要删除所选内容中的元素，请选择所需元素，然后单击

　　列表字段上方的图标。您可以使用[Ctrl] + [A]快捷键选择所有元素。

　　选项修改两者：如果要修改曲面或曲面组，请激活此选项。

　　仅首先修改：如果要仅修改第一个曲面或曲面组，请激活此选项。

　　仅修改第二个：如果要仅修改第二个曲面或曲面组，请激活此选项。

　　加入曲面激活此选项可扩展选定曲面以形成连接。

　　连接曲面激活此选项可连接选定的曲面。如果强制相切选项处于活动状态，则会创建单个曲面。

　　相切力激活此选项可强制选定曲面之间的相切。如果此选项处于活动状态，则“ 修改”选项不可用。

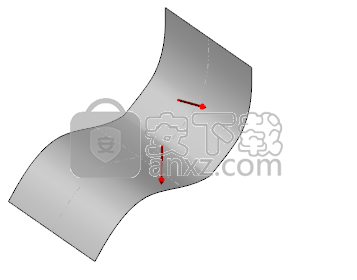

　　在以下示例中，首先选择左表面：

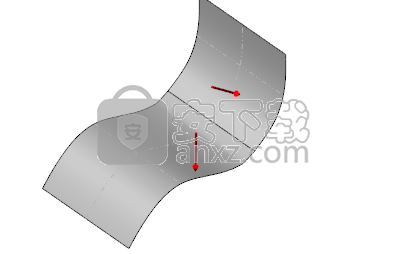

　　下图显示了“ 修改两者”和“ 连接曲面”选项处于活动状态的结果：

　　下图显示了“ 仅修改第一个”和“ 连接曲面”选项处于活动状态的结果：

　　下图显示了“ 仅修改第二个和连接曲面”选项处于活动状态的结果：

　　下图显示了激活连接曲面和强制相切选项的结果：

　　下图显示了“ 连接曲面”，“ 连接曲面”和“ 强制相切”选项处于活动状态的结果：

　　信息领域

　　对话框底部的字段显示有关缺少数据，错误或操作的信息。
