DraftSight(2D绘图和3D设计软件)

　　DraftSight是一款功能强大的2D绘图和3D设计软件，软件为用户提供了丰富的绘制、修改、批注工具，以及一个完全所见所得的绘图界面，用户可以直接进行2D绘图以及3D模型生成，而且其能够支持导入附加图形、附加图像、附加PDF、导入DGN、附加DGN等多种导入功能，另外，其还具备了绘图比较、材料明细表、螺钉连接、零件序号等多种工具，为用户带来完善的2D/3D绘图方案，有需要的用户赶紧下载吧！

软件功能

　　丰富的CAD应用程序，使用户能够快速加载，可视化和编辑所有DWG文件，以及从头开始创建新图纸DraftSight针对CAD用户，允许他们在专业和简化的环境中创建，查看和管理DWG和DXF绘图，这些环境可由初学者和专业用户操作。

　　DraftSight是另一个在已经很丰富的软件市场上崛起的CAD应用程序，但使用更简单，更舒适的方法，因此针对更多的受众。它适合想要直观，优雅地探索CAD绘图的学生，教师和工程师。

　　DraftSight的设计比大多数专业CAD应用程序更简单，但这并不是说它的目的不正确。GUI不具备CAD软件复杂而沉重的外观特征，但更整洁，更清晰的外观更吸引人群。

　　它支持DWG，DXF和DWT等格式，这些是CAD领域最流行的模型格式。您可以同样创建新设计或打开现有模型以进行进一步探索。

　　亮点包括对图层，动画渲染，各种格式工具（文本，表格，比例和单位系统选项的各种样式）的支持，以及插入形状（线条，折线，矩形，圆弧，圆形，环形的可能性） ，样条，椭圆，草图，文字，面具等）。

　　可以使用偏移，镜像，焊接，倒角，延伸，修剪，旋转，缩放，拉伸等功能修改模型，以命名最重要的模型。您还可以插入超链接，参考图纸和图像以及各种对象，如PDF文档，方程式，图表等。

　　就出口选项而言，您可以将图纸保存为BMP，WMF，PNG，JPG，SVG，EPS，TIF，STL和PDF格式。如果安装了eDrawings，则可以将模型直接发送到其发布模块以进行共享。

　　总而言之，DraftSight可以为CAD领域的几乎任何人派上用场，为用户提供一组易于理解和操作的工具。但是，对更广泛的格式的支持肯定会提升其价值。

　　使用工程图选项卡

　　使用 DrawingTabs 命令来在工程图窗口区域顶部显示工程图选项卡。HideDrawingTabs 命令将隐藏工程图选项卡。

　　工程图选项卡提供了简单的方法来控制多个打开的工程图。

　　激活工程图的选项卡是白色的；所有其他工程图的选项卡都是灰色的。当您将鼠标悬停在选项卡上时，将出现一个工具提示显示工程图文件的完整路径和全名（仅限保存的工程图）。

　　选项卡栏的快捷菜单提供了用于控制选项卡的文件命令和选项。

　　当您将鼠标悬停在选项卡上时将出现包含已打开工程图的各工作区（模型或布局图纸）缩略图的预览面板。当您保存工程图或在各工作区之间切换时预览将相应更新。如果不能将所有缩略图都拟合到预览面板中，则可使用位于面板两端的箭头向右或向左滚动缩略图。

　　您可通过拖动重新排序工程图选项卡。

软件特色

　　Dassault Systems的Draftsight是其他行业标准和昂贵的计算机辅助绘图软件的强大替代品。凭借其免费版本，达索系统带来的功能和实用性可与市场上其他更昂贵的计算机辅助绘图程序相媲美，为小型公司提供了经济高效的选择。

　　免费并不意味着不强大

　　有了Draftsight，免费并不意味着不那么强大。使用允许您打开，阅读和编辑.DWG文件的所有版本的工具。创建实体，将它们移动并存储在库中以备将来使用。计算任何物体的测量值，包括长度，面积和体积。

　　利用“对齐网格”以便于安排或切换到自由形式以准确绘制您想要的内容。缩放，分割，扩展和融合对象。

　　创建和管理多个图层。应用标签和信息表来完成您的图纸并创建一个专业的，记录良好的图纸。

　　Dassault确实越过了所有的T，并将所有的I点缀在Draftsight上，包括所有不需要的膨胀所需的功能。该软件的专业版本增加了更多功能，能够运行LISP，VBA，VB.net，C ++和C＃脚本应用程序。

　　它不能再简单了

　　达索系统公司在创建产品时考虑了易用性。自定义布局，工具箱和菜单的选项比比皆是，并允许用户在一块玻璃板上包含他们每天使用的所有工具。一目了然，用户可以快速分析以前的图纸并进行编辑。从头开始新项目同样容易，导入先前创建的绘图对象以快速跟踪绘图，然后添加对当前作业唯一的自定义元素。大多数控件都是点击式按钮，但是有很多键盘快捷键可供高级用户使用按钮快速移动元素。专业版增加了附加功能，因此用户可以自动化耗时的流程，使程序更加用户友好。想像，计算复杂的卷或自动导入标准对象！

　　好东西可以免费

　　除了价格之外，Draftsight并没有打破模具，但提供了一个可靠，用户友好的CAD程序，它将在小企业中找到自己的利基，这些企业意识到自己的底线。无论企业是否只需要查看.DWG图纸或从头开始创建全新的图纸，Dassault Systems都创建了一个让大多数用户大吃一惊的平台。好东西可以免费！当您的公司发展到需要更多高级功能（如自定义脚本和插件）时，向专业版的过渡几乎是无缝的。立即从Dassault System的网站下载此软件，以了解免费的优惠。

　　DraftSight支持以下格式

　　DWG，DXF，DWT

　　三维查看与演示

　　创建三维图形时，您需要使用工具来查看和增强您的模型，以便更好地呈现模型。

　　绘制对象

　　您可以使用绘制工具新建对象，例如，线条、圆弧、圆，等等。

　　可以使用命令窗口、绘制菜单或“绘制”工具栏调用绘制工具。

　　无限直线、射线和点之类的构造工具在构造图形时十分有用。

　　绘制图形时，可能会提示您指定一些点，如圆的中心点或线条的起点和终点。您可以在命令提示符处或图形内输入坐标值。

　　为高效地使用绘制工具，请使用坐标输入和对象捕捉选项。

　　要修改对象，请使用修改菜单或工具栏。

　　修改对象

　　要修改对象，请使用修改和编辑菜单中的命令以及“修改”工具栏。

　　使用以下基本的编辑方法：

　　选择要修改的对象

　　使用对象夹点修改对象

　　纠正错误

　　使用剪贴板

　　更改对象特性

　　还可以使用以下特定的方法来修改对象：

　　复制、镜像、移动、旋转及按比例缩放对象

　　使用圆形图案、线性图案或沿某个路径排列对象

　　使用圆形图案或线性图案排列对象

　　偏移实体

　　拉伸和拉长对象

　　延伸和修剪对象、为对象创建倒角和圆角

　　拆分和接合对象

　　分解复杂对象

　　修改二维和三维多段线

　　除了上述编辑方法外，您还可以使用特定的编辑命令，包括采用图案填充、文字纠正、标注样式更新、标注文字对齐、图块属性编辑。

　　使用图案填充、颜色填充、文字和表格

　　您可以通过图案填充和颜色填充来增强图形。

　　您可以向图形中的几何对象和标注添加文字注释和表格。

　　创建和修改标注

　　本软件提供了多个标注工具，用于显示对象测量或对象之间的关系。

　　默认情况下，标注相对于对象。如果您修改了对象的几何体，则标注会进行更新以反映更改。

　　标注通常由以下项组成：

　　标注线或圆弧。

　　延伸到被测量对象的延伸线。

　　标注文字。

　　坐标标注、引线和几何公差由标注文字和引线组成。

　　标注基于标注样式。标注样式是一组命名的默认设置，用以满足特定行业或应用的需求。

　　创建与修改三维对象

　　线架图模型由表示三维对象边线的直线边线和曲线组成。您可以使用标准绘制命令创建这些模型，例如，用于绘制直线、圆弧、圆、多段线或椭圆的命令。

　　曲面模型由包含边线和边线间曲面的对象组成。您可以使用特定的三维对象创建命令创建曲面模型。

安装方法

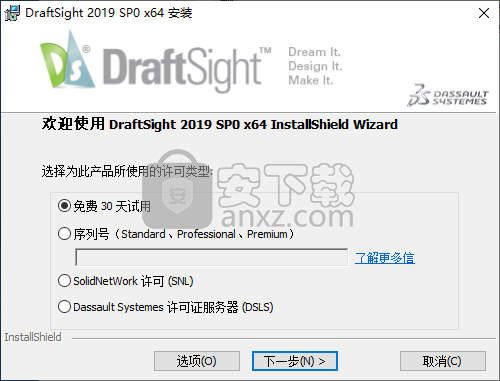

　　1、双击安装程序，进入如下的安装向导界面，用户选择默认的免费30天试用的选项即可，直接点击【下一步】即可。

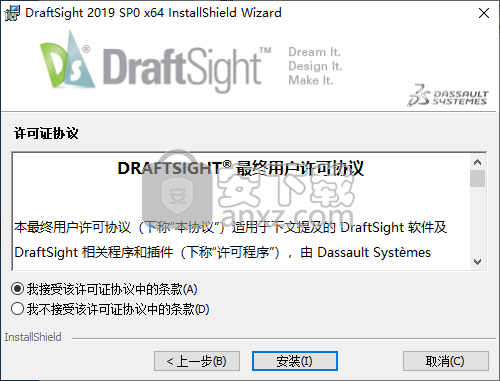

　　2、阅读DEAFTSIGHT最终用户许可协议，勾选【我接该许可协议中的条款】，点击【安装】。

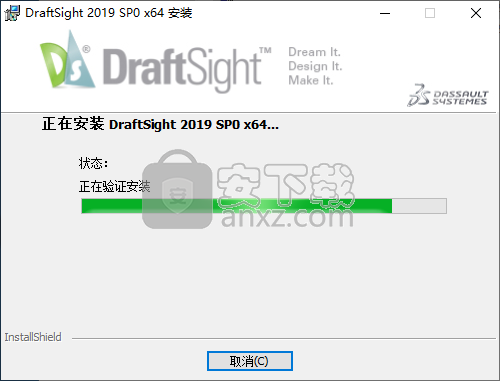

　　3、正在安装，用户等待DraftSight安装完成即可。

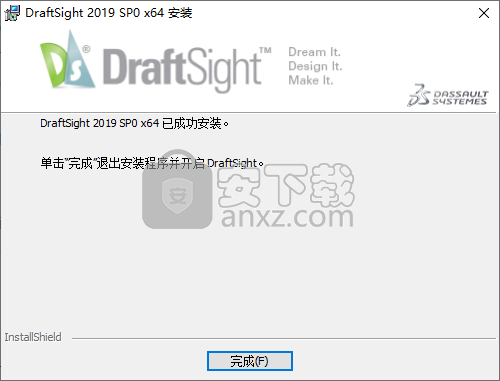

　　4、弹出如下的DraftSight安装完成的提示，点击【完成】结束安装。

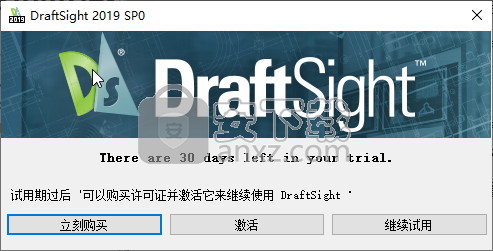

　　5、运行后，弹出如下的窗口点击【继续试用】即可。

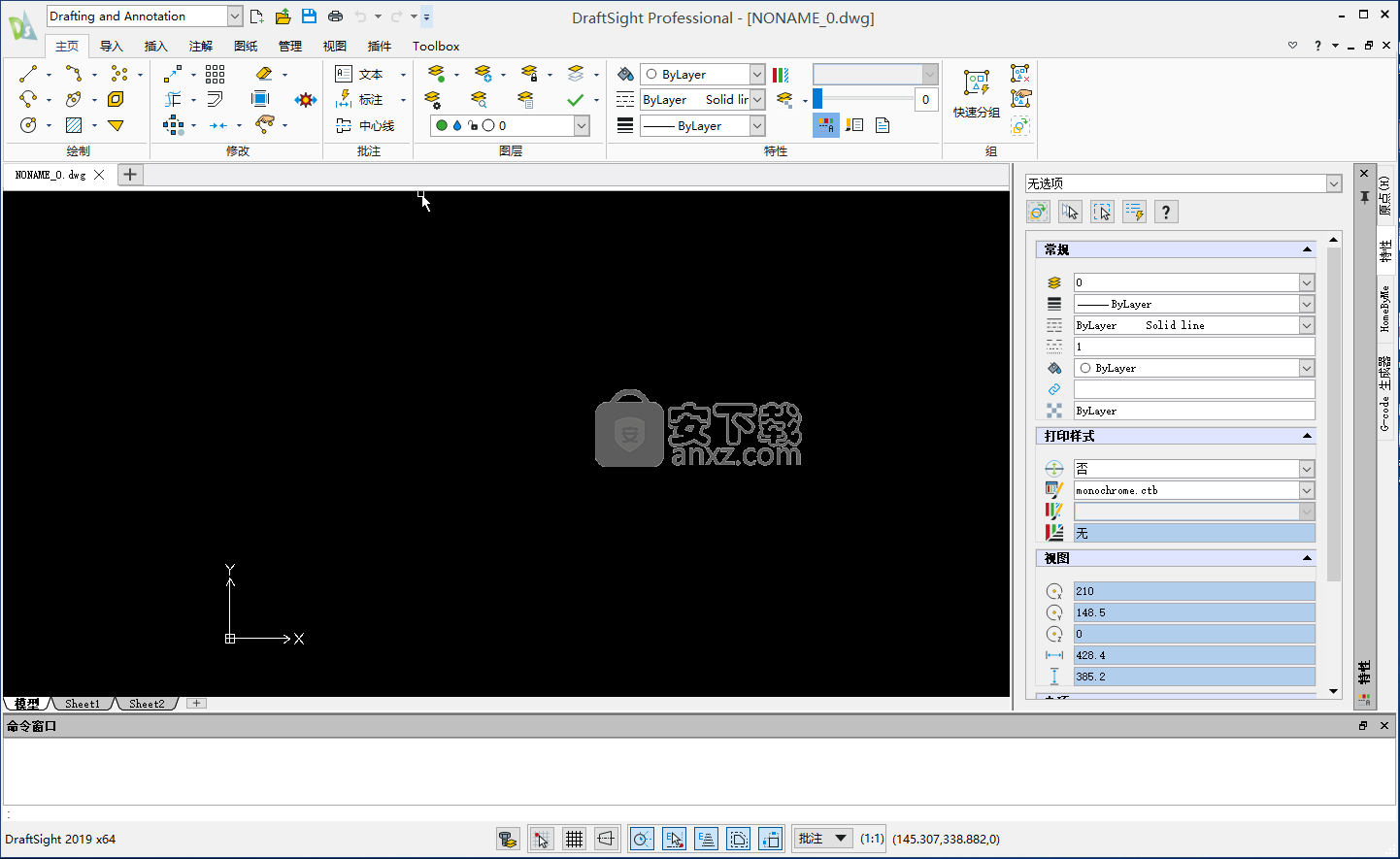

　　6、用户即可直接进行使用，当三十天试用期结束后，用户直接忽略激活，同样可以一直试用。

使用说明

　　在模型工作空间中处理排列视图

　　您可以将图形窗口分割为多个视图。每个视图都可以包含图形的一个独特视图。这使得您可以查看图形的不同区域，无论它们是各种详细等级的平面视图，还是三维空间中从各个视点观阅的模型。

　　您一次只能在一个视图中工作，即当前视图。

　　排列视图不像图形窗口那样可以在工作空间中重叠。它只是相当于将图形窗口分割成了两个、三个或四个矩形区域。您可以以多种组合排列这些区域。

　　一个排列视图组称为一个视图排列配置。

　　您可以使用视图排列对话框来定义、保存和恢复视图排列配置。

　　定义视图排列配置：

　　单击视图 > 视图排列 > 视图排列管理器（或键入 ViewTiles）。

　　在类型下，选择新建。

　　在默认配置下，选择您要使用的或要以某个名称存储的视图排列配置。

　　*激活的模型配置*允许您使用打开对话框时在使用的配置。

　　在方向下，选择：

　　2D：随当前视图启动您定义的配置的所有视图排列。

　　3D:允许您在使用以下对象替换视图中为每个视图排列定义标准的正交图形或等轴测三维视图。

　　在适用于下，选择：

　　激活的视图排列：将视图排列配置应用于当前视图。您可以进一步细分标准视图排列配置。

　　显示：将视图排列配置应用于整个图形。

　　以某个名称保存视图排列配置：

　　单击视图 > 视图排列 > 视图排列管理器（或键入 ViewTiles）。

　　在类型下，选择新建。

　　在名称下，键入要保存的视图排列配置的名称。

　　在默认配置下，选择一个默认配置。

　　如果您希望在视图中呈现不同的三维视图，请执行以下操作：

　　在方向下，选择 3D。

　　在使用以下对象替换视图下，选择要在指定视图中显示的正交图形或等轴测视图。

　　单击保存。

　　恢复命名的视图排列配置：

　　单击视图 > 视图排列 > 视图排列管理器（或键入 ViewTiles）。

　　在类型下，选择已命名。

　　在命名的配置下，选择一个名称。

　　单击确定。

　　删除命名的视图排列配置：

　　单击视图 > 视图排列 > 视图排列管理器（或键入 ViewTiles）。

　　在类型下，选择已命名。

　　在命名的配置下，右键单击某个名称并单击删除。

　　单击确定。

　　合并视图排列配置的视图：

　　键入 -Viewport。

　　指定合并选项。

　　两个相邻的视图排列将组合为一个视图排列。所生成的视图排列继承主要视图排列的视图。

　　访问方式

　　命令：ViewTiles

　　菜单:视图 > 视图排列 > 视图排列管理器

　　设置 ShadeView 模式

　　可使用 ShadeView 命令更改三维模型的外观。

　　设置着色模式：

　　在命令提示符处键入 ShadeView。

　　指定一个选项：

　　2D：使用直线和曲线来呈现边界。

　　三维线架图：使用直线和曲线来呈现边界。将显示材料颜色。

　　已隐藏：使用删除了隐藏线的线架图呈现模式。

　　平面：显示为平坦着色的，看起来比高洛德着色的对象更为平坦。

　　平坦并带边线：显示为平坦着色的，且显示对象的边界。

　　高洛德：显示为高洛德着色的，看起来比平坦着色的对象更为平滑和逼真。

　　高洛德并带边线：显示为高洛德着色的，且显示对象的边界。

　　访问方式

　　命令：ShadeView

　　菜单:视图 > 着色

　　镜像对象

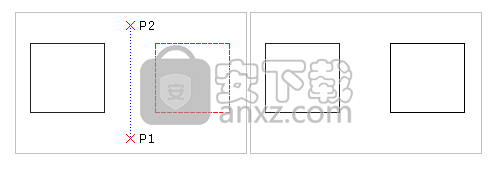

　　可使用 Mirror 命令将选定的对象复制到指定镜像线的对侧。要定义镜像轴，请指定两个点。

　　生成图形对象的镜像：

　　单击修改 > 镜像（或键入 Mirror）。

　　在图形区域中，选择要镜像的对象。

　　按 Enter 键。

　　指定两个点以定义镜像轴。

　　要强制使镜像线与 X 轴或 Y 轴平行，请启用正交模式。

　　在命令提示符下，按 Enter 键以保留源对象，或者指定是选项以删除源对象。

　　对象将绕指定的轴生成镜像。

　　窗口(W)

　　指定完全位于由两个对角点定义的矩形内的所有对象。

　　矩形选择窗口是由两个对角点定义的。

　　将指针置于选择窗口的第一个角点上并单击该点。单击第二个角点以指定完全位于该窗口内的所有对象。

　　交叉（C）

　　指定由两个对角点定义的矩形内的对象。这些对象可以延伸到矩形之外。

　　在使用交叉方法指定对象时，将选择其轮廓与窗口相交或位于窗口内的对象。

　　通过指针进行定位，使窗口包括所需的图形对象或使其与图形对象相交。

　　圈围(WP)

　　指定完全位于由指定点定义的多边形内的对象。

　　与窗口模式相同的是，圈围模式指定其轮廓完全位于选择窗口内的所有图形对象。与窗口模式不同的是，圈围模式允许您通过无限制的角点绘制不规则的窗口。

　　要使用圈围，请定义选择窗口的角点。多边形线条可以自我相交并形成环。按 Enter 键可完成选择窗口。将选择完全位于窗口内的所有对象。

　　圈交(CP)

　　指定由指定点定义的多边形内的对象。这些对象可以延伸到多边形之外。

　　圈交选择模式也创建由无限制的角点形成的不规则形状的窗口。将指定位于选择多边形内或者与选择多边形相交的所有对象。

　　定义选择窗口的角点。预览模式将显示新形成的多边形。多边形线条可以自我相交并形成环。按 Enter 键可完成选择窗口。将指定位于圈交多边形内或者与圈交多边形相交的所有对象以进行修改。

　　栏选(F)

　　指定穿过您定义的围栏的所有对象。栏选方法与圈交类似，不同之处在于围栏不是闭合的。

　　栏选模式是交叉选择模式的一种有效变体。要指定的对象不是由窗口包围或与窗口交叉的，而是被一条线（或称为“围栏”）穿过。

　　通过无限制的点定义围栏。围栏可以自相交叉。按 Enter 键可完成围栏。与该线相交的所有对象将被添加到选择集中。

　　在矩形图案中插入图块

　　通过使用 InsertBlockN 命令，可将图块或外部图形的多个副本插入到图案中，并在行或列中进行排列。

　　在矩形图案中插入图块或图形的多个副本：

　　在命令提示符处键入 InsertBlockN。

　　键入要插入的图块或图形的名称，或者指定 ? 选项以查看在当前图形中定义的图块。

　　键入插入基点。

　　键入 X 比例或者在图形区域中单击以设置对角点。按 Enter 键确认将 1.0 作为比例因子。

　　键入 Y 比例。按 Enter 键确认使用与 X 比例因子相同的值。

　　键入旋转角度。

　　键入要插入的行数。

　　键入要插入的列数。

　　键入行距与列距。

　　- 或者 -

　　通过在图形区域中选择两个对角点或者键入 X 和 Y 值来指定单位单元格。

　　图块或外部图形将显示在矩形图案中。
