powermill 2015

　　PowerMILL 2015是一款数控加工编程软件系统，新版本对加工策略进行了改进，策略表单现在包含创建铣削路径所需的所有元素，用户可以通过简单地处理策略表单的页面来创建铣削路径，而无需打开任何其他表单，例如空白，工具等；库存页面现在显示标准库存表单，而不是仅显示库存形状，大小和方向的摘要以及库存表单的链接，在边框页面上，用户现在可以定义用于切割运动的z截面。这些限制在指定的空白范围内工作；提供流水线整理功能，流线修整是一种5轴多表面策略，通过两条曲线之间的平滑过渡创建铣削路径; 这些被称为引导曲线，可能需要额外的限制曲线来完全描述要加工的区域，曲线必须位于一个表面或多个表面上，使用该策略，用户可以独立于参数化编辑多个区域，典型的例子是复杂的圆角或柔软的曲面。需要的用户可以下载体验

新版功能

　　1、筋加工模块

　　一个专门为诸如注塑模具设计的一种筋类型曲面加工模块。PowerMILL 可基于简单的用户定义参考线快速轻松地识别筋曲面，从而缩短编程和产品加工时间

　　2、项目检查

　　可针对已选机床检查刀具路径是否安全，检查内容包括刀具过切、夹持碰撞、机床碰撞和连接移动，并可详细列出任何存在的问题，方便修改

　　3、粗加工动态残留模型

　　自动碰撞检查现在会考虑模型上任何残留材料，可确保区域清除刀具路径无夹持碰撞

　　4、自残留模型钻孔

　　可参考残留模型而不是毛坯钻孔，刀具路径自刀具接触残留模型那一点开始，这样可减少空程移动，节省时间

　　5、区域清除钻孔切入运动

　　平行、偏置模型和偏置全部样式粗加工前现在可指定预钻孔直径，无需进行螺旋斜向切入即可加工闭合型腔。也可输入 Vortex 旋风铣孔直径

　　6、刀具数据库改善

　　可根据指定的标准搜索刀具和夹持数据库，例如显示指定刀库中的全部刀具，或是全部直径为½"的夹持

　　7、换刀仿真

　　加工仿真现在可显示整个刀具运动，包括换刀循环，从而帮助检查换刀中可能出现的问题

软件特色

　　1、完善的平行策略

　　优化了平行加工算法。PowerMILL 2014 可产生无重叠的平行路径，路径也更完整，碎段更少，这样消除了刀具路径中可导致刀痕的小岛碎段。无重叠路径意味着消除了不必要的重复加工，减少提刀次数，从而缩短加工循环时间。

　　2、曲线编辑增强

　　PowerMILL 2014 的曲线编辑功能得到极大增强。现在可在复合曲线中插入和编辑圆倒角，还可编辑Bezier曲线上切矢点，更精确地编辑切矢。还可重新分布点或是改变曲线上点的数量。

　　3、夹具偏置

　　输出NC程序时（如G54，G55），现在可定义每条独立刀具路径的夹具偏置，这样在使用多个偏置时，由于无需操作者手工编辑NC代码，可减少人为错误，也可更快进行加工。

安装步骤

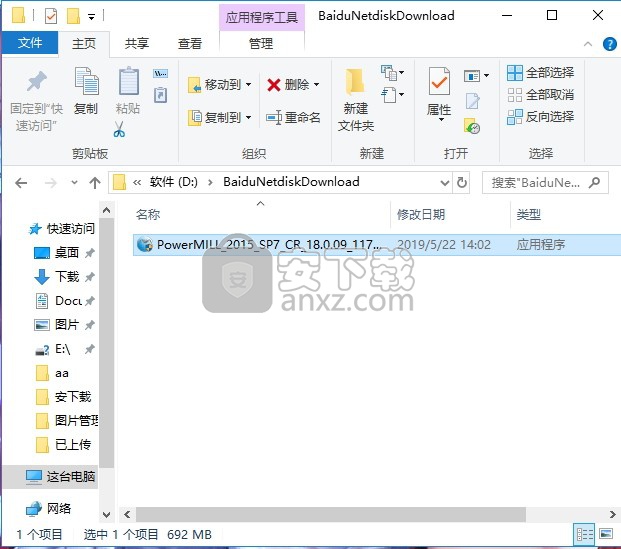

　　1、下载得到对应的程序安装包，得到相关的数据文件

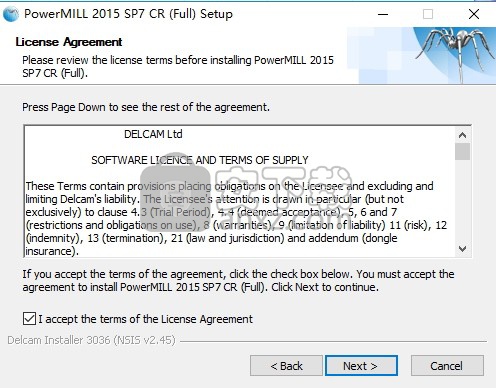

　　2、点击应用程序进行安装，弹出程序安装许可接受界面，点击接受按钮即可

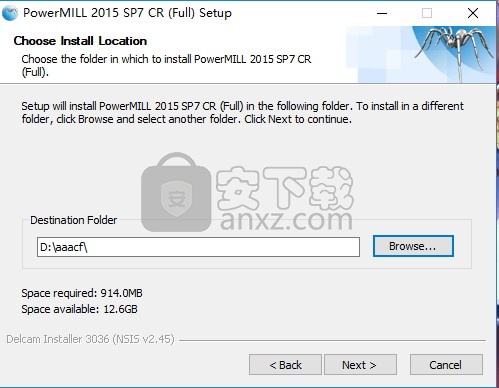

　　3、弹出应用程序安装路径，用户可以点击；浏览按钮进行选择路径

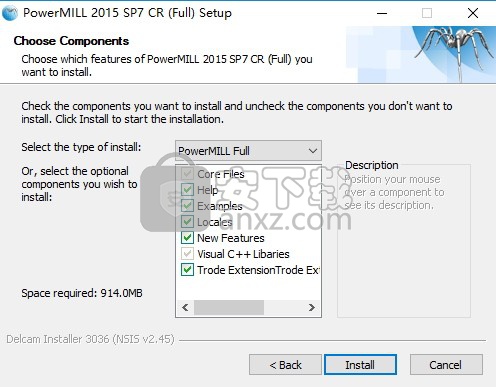

　　4、用户可以根据自己需要选择程序组件进行安装

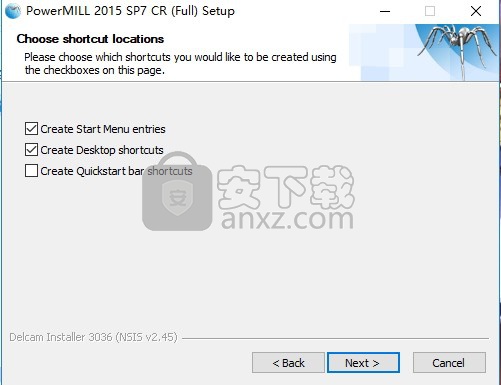

　　5、弹出应用程序的内置组件选择界面，可以使用鼠标直接点击勾选

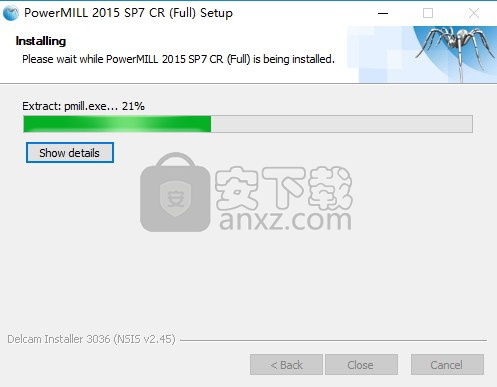

　　6、等待程序安装进度条加载完成，需要等待一会儿才能进行安装完成

　　8、即可弹出程序安装完成界面，加载完成后即可，点击退出按钮即可

说明

　　1、完成以上操作步骤，即可得到成功的应用程序

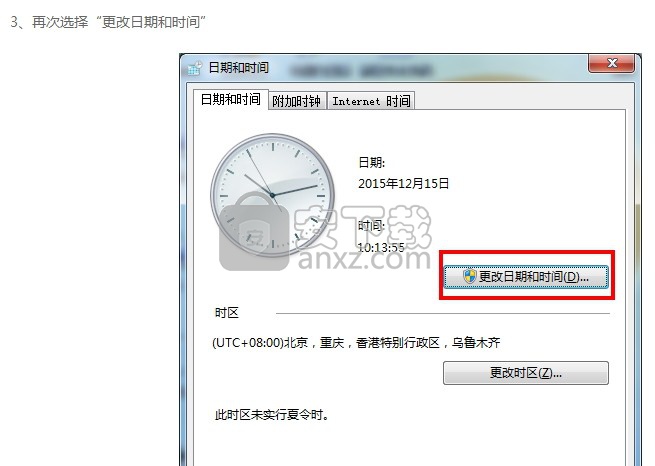

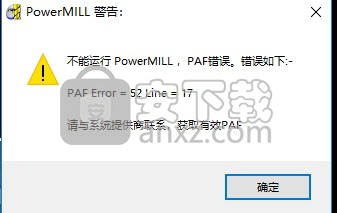

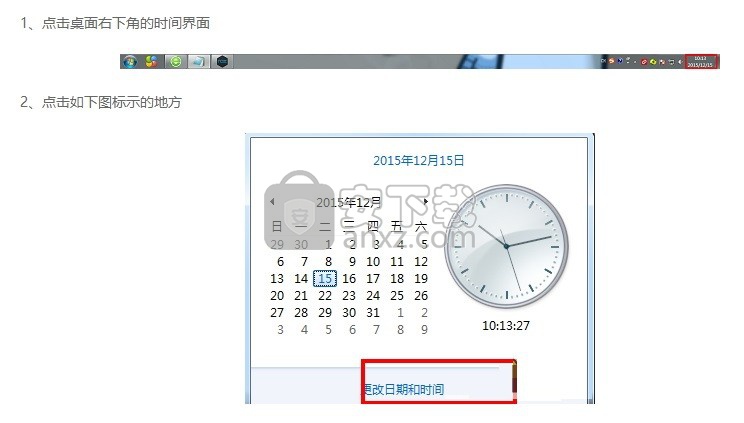

　　2、如果出现如下图，只需更改计算机的系统时间即可

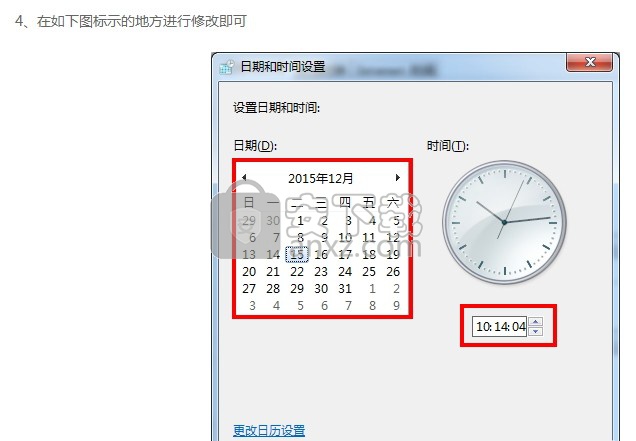

　　3、用户可以根据以下图片进行标记进行修改

　　4、修改完成后，即可直接使用应用程序

使用说明

　　流线整理

　　Flowline精加工从嵌入式图案创建铣削路径。该模式必须由若干段组成，通常是两个引导曲线和两个边界曲线。

　　FlowlineFinishingPageDB

　　曲线定义 - 确定要编辑的区域周围的曲线，并将编辑属性添加到这些曲线。

　　PullDownList1选定的图案 - 显示所选的图案。如果未显示任何图案或选择了PatternNone，则不会选择任何图案。选择列表包含所有可用模式的列表。由于流线铣削路径是从嵌入模式创建的，因此此处仅列出嵌入模式。

　　ActivatePickedPatternBtn选择所选图案 - 通过在图形窗口中选择图案来选择并激活图案，而不是在“选择图案”下拉列表中选择其名称。

　　CurveDefnBtn曲线定义 - 指定：

　　引导曲线，

　　极限曲线，

　　任何介入曲线，

　　编辑策略。

　　状态 - 汇总所选曲线的当前状态，并在选择曲线时自动更新。如果未显示“有效”，则必须重拨曲线。

　　顺序 - 允许您更改铣削路径段的顺序。

　　无 - 保持网格状运动。

　　一个方向的腿：

　　FlowlineSequenceNone

　　从外到内 - 铣削路径从网格状运动转变为恒定的Z或螺旋路径。

　　一个方向的腿：

　　FlowlineSequenceOutToIn

　　从内到外 - 铣削路径从网格状运动转变为恒定的Z或螺旋路径。

　　一个方向的腿：

　　FlowlineSequenceInToOut

　　订单 - 确定每个后续切割路径段如何连接在一起。

　　一个方向 - 工具只能向一个方向切割。

　　两种方式 - 工具可以双向切割。

　　表面连接公差 - 将加工公差与用于确定表面之间间隙的公差分开。如果表面之间的间隙大于加工公差，PowerMILL会创建两个铣削路径段。通过较大的表面连接公差获得跨越间隙的相干铣削路径。

　　公差 - 精确指定铣削路径如何遵循模型的轮廓。

　　超大 - 设置工件公差范围内的材料量。

　　因此，过多的材料不会被移除，超大尺寸应大于公差。

　　轨道距离 - 连续尺寸路径之间的距离

　　最大值 - 允许选择最大Z高度。切割运动总是低于此值。

　　Z-HeightZHeightBtn - 以图形方式选择Z高度。

　　EmptyField - 输入Z高度。

　　最小值 - 允许选择最小Z高度。切割运动总是高于此值。

　　Z-HeightZHeightBtn - 以图形方式选择Z高度。

　　EmptyField - 输入Z高度。

　　无限铣削路径：

　　ZUnlimitedToolapth

　　Z铣削路径受限

　　ZLimitedToolpath

　　在这种情况下，模型选择限制。

　　- Z最大值

　　- Z最小

　　可以限制Z中的任何加工策略，除了钻孔策略，其中钻孔深度由操作控制。

　　现在，刀具轴页面显示标准刀具轴形式，而不是刀具轴摘要，其中包含指向刀具轴形式的链接。

　　WN2012_RasterFinishingToolAxisCompleteDB

　　只能通过选择主刀具轴底部的otpion来访问刀具轴限制，碰撞避免，平滑和方向矢量侧。

　　PowerMILL尝试配置曲线。因此，步骤5是最可能显示的步骤。

　　如果配置正确，请单击“完成”。

　　如果配置不正确，请使用曲线配置按钮进行改进。

　　如果选择了错误的曲线，请单击“上一步”以选择正确的曲线。

　　CycleDriveLimitCurvesBtn通过控制和限制曲线导航 - 导航通过控制和限制曲线的各种组合。

　　改变这个：

　　曲线配置

　　在这：

　　曲线配置周期限制

　　关键：

　　GreenCurve - 起始曲线。

　　RedCurve - 结束曲线。

　　BlueCurve - 极限曲线。

　　ReverseDriveCurvesBtn Reverse Turns - 交换开始和结束转弯曲线。

　　改变这个：

　　曲线配置

　　在这：

　　曲线配置反向驱动器

　　CutDirnAnyBtn更改切削方向 - 将切削方向从反向切削改为端面铣削，反之亦然。

　　改变这个：

　　曲线配置

　　在这：

　　CurveConfigurationCutDirn

　　ReverseMatlSideBtn反转要编辑的页面 - 反转正在编辑的曲线的页面。

　　改变这个：

　　曲线配置

　　在这：

　　曲线形状反面

　　Flowline完成示例

　　此示例显示如何创建流线铣削路径。它使用Examples目录中的5axisModel.dgk，使用空白和5mm球头工具。

　　FlowlineTpath

　　选择两个突出显示的区域.FlowlineSelSurfaces

　　在图案工具栏中，单击“创建图案”按钮。

　　在“图案”工具栏中，单击“在活动图案中插入模型”按钮。

　　流线图案嵌入

　　这会在所选面的边缘上创建嵌入的图案。

　　该模式目前包含一条曲线，必须分为四条曲线。在图案工具栏中，单击“曲线编辑器”按钮CurveEditorPatternBtn。这将显示“曲线编辑器”工具栏。

　　在“曲线编辑器”工具栏上，从“CutTable交点”工具栏中选择“修剪ElementBreakSegmentBit”按钮。

　　选择要裁剪的曲线。鼠标指针变成一把刀，曲线变黄。

　　FlowlineCutCurve01

　　再次单击曲线以实际剪切它并查看两条单独的曲线。

　　FlowlineCutCurve02

　　这将曲线分开。

　　FlowlineCutCurve03

　　重复步骤7和8以封闭和分割曲线。

　　该模式仍然分开。要连接两个段，请选择这两个元素。

　　FlowlineCutCurve04

　　从“剪切”工具栏中选择“合并选定的细分”按钮MergeSegmentsBtn。 PowerMILL信息表格确认的几何图形已从5个零件减少到4个零件。 0关闭，4开。选定的曲线从2减少到1。

　　单击“确定”关闭PowerMILL信息表单。

　　在“曲线编辑器”工具栏上，单击“GreenTickBtn”以应用更改。

　　FlowlineEmbeddedPatternAndModel

　　从策略选择中，选择Finishing选项卡，然后选择flowline仲裁策略.FlowlineFinishingPageDB

　　选择嵌入模式。

　　状态显示有效，图案更改颜色。如果没有发生，请选中“定义流线”。

　　CurveConfiguration02

　　绿色曲线是起始曲线。

　　红色曲线是最终曲线。

　　蓝色曲线是边界曲线。

　　输入曲目距离3。

　　单击“计算”。

　　流线铣削路径的曲线定义

　　在许多情况下，当您选择嵌入式流线完成路径模式时，PowerMILL会自动创建正确的曲线定义。

　　CurveConfiguration02

　　然而，它发生了：

　　曲线定义不符合您的期望。

　　自动曲线定义是不可能的。

　　在这里，您可以重新排序引导曲线，重新限制它们或插入其他引导曲线。

　　曲线可能包含比预期更多的曲面。

　　嵌入模式中的曲线无效。也许是因为：

　　该模式未嵌入。

　　嵌入模式不包含正确数量的曲线。

　　嵌入图案中的曲线相交。

　　嵌入模式中的曲线在关闭容差范围内不匹配。

　　在许多情况下，您希望创建具有四条曲线的流线铣削路径，但并非总是如此。创建流线铣削路径所需的曲线数量不正确。它必须至少两个。
