DesignCAD 3D MAX 2018(3D建模和2D制图软件)

　　DesignCAD 3D MAX是一款功能强大的2D制图与3D建模软件，软件为用户提供了创建2D对象、创建3D对象、编辑和测量、组/块/符号等多种功能，而且在新版本中更新了新控制曲线命令、新弧切线到2D命令等多种新的功能，能够为用户带来更好的绘图体验，值得一提的是，这款软件在体积上非常小巧，仅有100多MB大小，对与系统几乎没有任何硬件要求，而CAD绘图功能十分的完善，非常适用于配置较低的电脑，有需要的用户赶紧下载吧！

软件功能

　　功能齐全的CAD应用程序，可帮助用户创建2D和3D设计，并将生成的项目导出为DWG，DXF，IGES，RIB，VRML或其他文件格式。

　　CAD程序现在只有十几个，但它们通常包含占用大量磁盘空间的包，以及大量的内存需求。

　　DesignCAD 3D Max是一款专业软件应用程序，旨在帮助用户创建2D或3D图像，模型和动画。

　　普通用户的CAD应用程序

　　用户界面乍一看似乎有点压倒性，但这仅仅是因为该程序包含许多专用参数。

　　该工具支持以下文件格式：DCD，DC，DWG，DXF，JPG，BMP，TGA，PCX，PNG，WPG，EPS等。

　　DesignCAD 3D Max使您可以撤消或重做操作，执行基本编辑操作（剪切，复制，粘贴，删除）和使用橡皮擦。

　　手动和通过值输入设计3D对象

　　在设计3D对象时，您可以指定工作窗格的坐标，更改用于查看模型的角度或方向，创建实体对象（例如，框，球体，圆柱体，圆锥体，管体，金字塔，椭圆体），并设置表面参数。

　　此外，您可以使用3D实体对象执行各种编辑操作，例如合并，交叉，切片，隔离两个实体之间的公共体积等。

　　遮阳，灯光和纹理操纵

　　DesignCAD 3D Max允许您在各种预定义材料之间进行选择，配置阴影和灯光选项，生成动画AVI文件，仅对选定对象或整个图形执行命令，更改对象的属性（例如颜色，图层，线条样式） ，并计算物体之间的距离。

　　值得一提的其他重要功能包括记录宏并将生成的项目打印或导出为DWG，DXF，IGES，RIB，VRML，WPG，HPGL或PDF文件格式的可能性。

　　适合初学者的优秀CAD程序

　　考虑到所有方面，DesignCAD 3D Max提供了许多有用的功能，可帮助您在干净的环境中创建2D和3D设计，同时不会对PC内存造成负担。

　　这使得它对于那些使用旧PC或没有强大显卡的新PC特别有用。

软件特色

　　块编辑器：

　　在“插入管理器”中突出显示符号或块并单击“在块编辑器中打开”时，块或符号的内容将显示在单独的窗口中，而不会显示其他实体。此块编辑器模式具有一组有限的绘图和编辑命令; 无法通过“文件”菜单访问加载符号或块，没有打印命令，没有将符号或块保存为外部文件的选项，也无法访问特殊模式，如“纸空间模式”或“动画和漫游模式”。也无法访问“帮助”或“窗口”菜单命令，“选项”命令无效。除了这些例外，大多数其他绘图和编辑命令都可以在块编辑器中使用。

　　如果需要向计划编辑的符号或块添加符号或块，则无法通过块编辑器的“文件”菜单进行此操作。而是首先选择要在主绘图窗口中添加的块或符号，然后将其复制到剪贴板。然后，您可以在块编辑器中打开符号或块并粘贴其他内容。但是，应该注意不要在编辑时将块或符号的副本粘贴到自身中 - 这会导致循环引用，并可能导致任何数量的难题。

　　要放弃在块编辑器中所做的更改，请选择“文件”/“取消更改”和“退出”。要在块编辑器中保存对块或符号所做的更改，请选择“文件”/“保存更改并退出”。

　　插入管理器和块编辑器在模型空间和图纸空间中均可用。但是，由于该模式下可用的绘图区域有限，您可能会发现在“纸空间模式”下难以编辑某些块和符号。如果在“纸空间模式”中编辑特定块或符号时遇到困难，请尝试退出“模型空间”并在其中进行编辑。

　　自定义属性DesignCAD现在支持向图纸和图纸实体添加自定义属性。

　　自定义属性是由Key和Name字段的组合标识的文本位。这是一种向图形或对象添加“不可见”文本信息的方法。可以通过“自定义属性”对话框手动查看和编辑这些自定义属性，也可以通过BasicCAD宏或OLE自动化程序通过代码进行处理。

　　通过“文件/文档自定义属性”命令访问“绘制自定义属性”。

　　新法线着色模式：

　　DesignCAD 2018添加了一个名为“Normals”的新OpenGL着色模式。当此着色模式处于活动状态时，面向相机的3D对象的面部将显示为比远离相机的面部更浅的颜色。这样可以更轻松地定位和校正图形中错误对齐的面。

　　新的混合模式着色模式：

　　DesignCAD 2018添加了一个名为“混合模式”的新OpenGL和RedSDK着色模式。当此着色模式处于活动状态时，3D对象将以着色和隐藏线模式的组合进行渲染，从而可以轻松查看着色对象的基础线框构造。

　　新弧切线到2线命令：

　　DesignCAD 2018将新的“弧切线”添加到“2线”命令，该命令绘制与两条拾取线相切的指定半径的弧。结果类似于圆角命令形成的圆弧，但它不会修剪切线以满足结果圆弧的端点。

　　新的AutoHatch功能：

　　DesignCAD 2018增加了自动创建2D形状的填充填充图案的功能，而无需单独运行Hatch，Hatch Line或Hatch Fill。可以从“选项”菜单中的“自动填充设置”设置当前的AutoHatch模式; 可以从“信息框”工具栏中的“自动填充设置”更改现有对象的模式。

　　可以通过信息框中的“自定义属性”按钮访问实体自定义属性。这两种方法都会打开自定义属性编辑器：

　　该对话框显示四个字段：索引，键，名称和值。索引只是添加每个自定义属性的顺序。Key是唯一标识每个自定义属性的两个字段之一。“名称”字段是用于标识自定义属性的第二个字段。“值”字段是自定义属性的“内容”。

　　可以使用“添加自定义属性”按钮添加新的自定义属性。

　　给定图形或绘图实体的两个自定义属性不能具有相同的键/名称组合。两个不同的图形可以具有相同的键/名称对，并且图形和其中包含的一个或多个实体可以具有相同的键/名称对; 该限制仅适用于特定图形或特定图形实体使用的自定义属性集。

　　通过左键单击可以选择单个自定义属性。可以使用Ctrl-左键单击或Shift左键单击或Shift-down-arrow选择更多。在“自定义属性”编辑器中选择一个或多个自定义属性后，可以使用“删除所选属性”按钮删除它们。“全部删除”按钮将删除通过此编辑器添加的所有自定义属性。

　　但请注意，通过BasicCAD或OLE自动化添加的某些自定义属性可能无法编辑。任何此类不可编辑的自定义属性都将具有灰色背景，并且只能使用BasicCAD或OLE自动化方法进行编辑或删除。

　　通过BasicCAD和OLE Automation访问自定义属性如下所述。

　　复制和粘贴，复制，排列或修剪这些对象时，会复制绘图对象的自定义属性。（注意：任何不可编辑的属性都不会以这种方式重复。）

　　当您爆炸包含自定义属性的复合图形对象（例如尺寸或网格）时，爆炸的部分将不再包含这些属性。同样，Combine Lines会导致生成的对象丢失其组件中可能存在的任何自定义属性。

　　使用“保存”，“另存为”，“保存副本”或“另存为符号”时，图纸的自定义属性随图形一起保存; 但是，如果使用符号加载，它们不会转移到主图形中。

安装方法

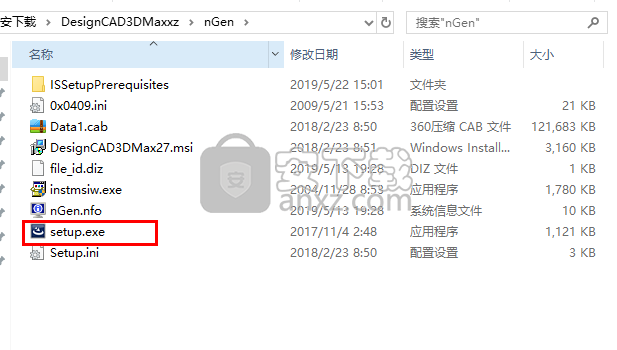

　　1、在本站下载并解压软件，在解压包中运行安装程序“setup.exe”开始安装主程序。

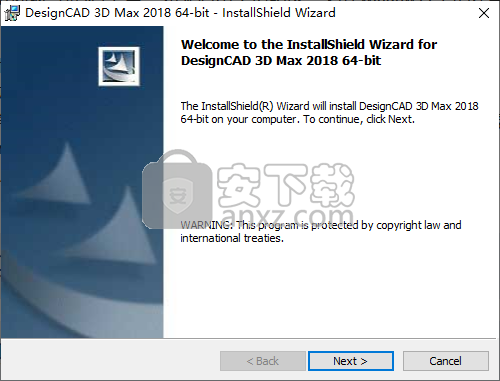

　　2、随即，进入如下的安装向导界面，点击【next】。

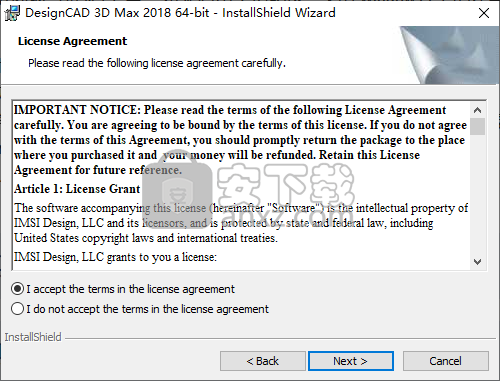

　　3、阅读DesignCAD 3D MAX软件许可协议，勾选【I accept the terms...】的选项同意，然后再单击【next】。

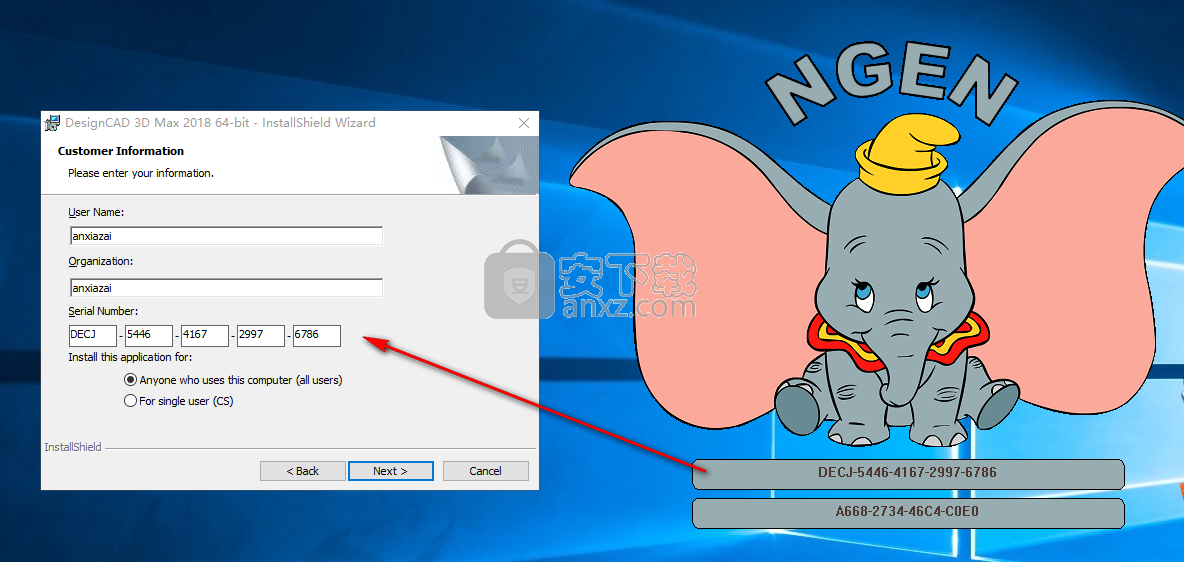

　　4、进入软件信息输入界面，用户任意输入用户名与公司名，然后我们打开“Keygen”文件夹，运行注册机程序，其自动生成序列号与激活码，将注册机第一行的序列号复制到软件信息输入界面的“serial number”一栏，点击【next】。

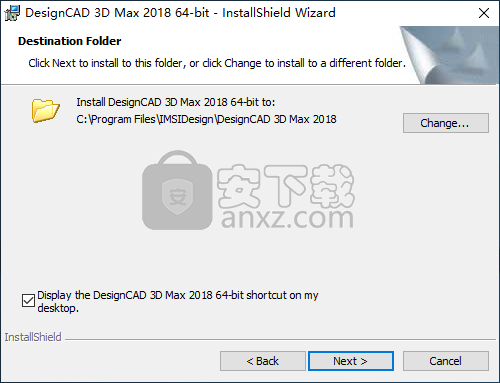

　　5、选择安装位置，用户可以选择默认也可以点击【change】自定义设置。

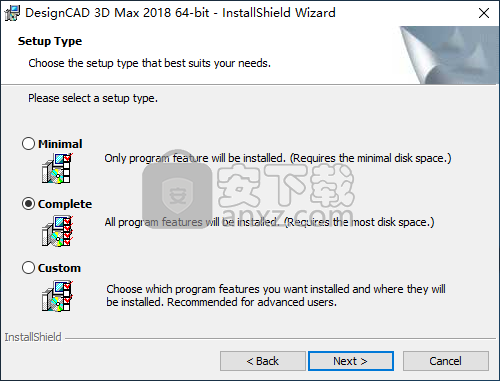

　　6、选择安装类型，提供了精简、完全、自定义三种安装方式，默认为完全安装，熟悉软件的用户也可以自定义选择安装类型。

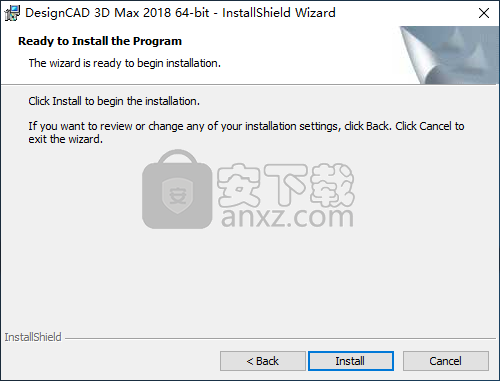

　　7、准备安装，点击【install】按钮即可执行安装操作。

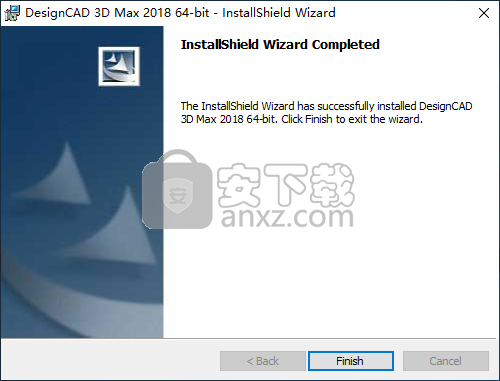

　　8、弹出如下的安装完成提示后，点击【finish】按钮结束安装。

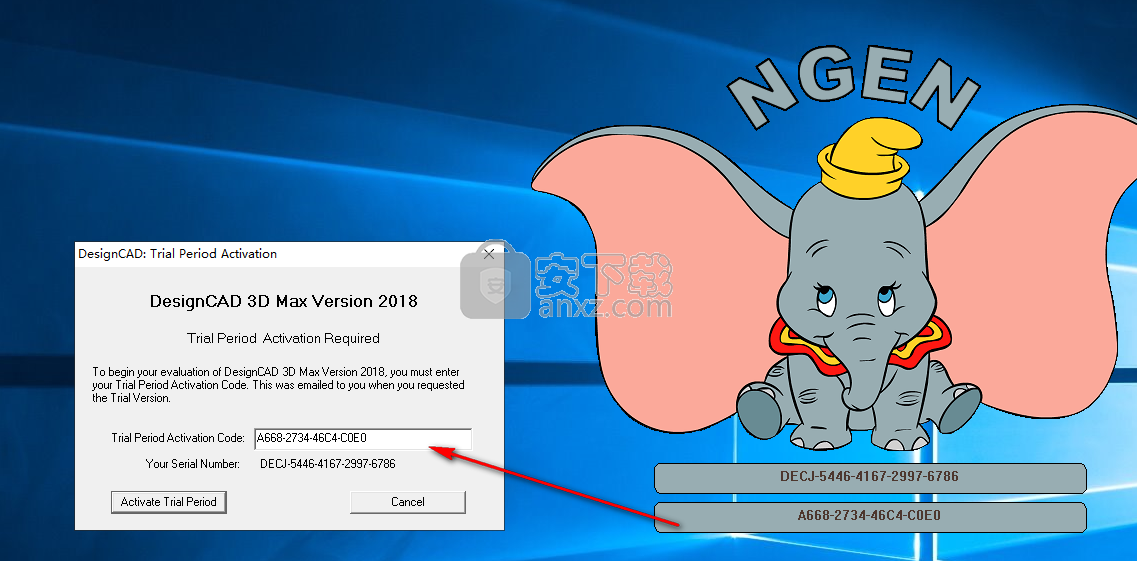

　　9、运行DesignCAD 3D MAX，进入注册窗口界面，我们将注册机第二行的激活码复制到注册界面中的“ Trial Period Activation Code”一栏，然后点击【 Activate Trial Period】按钮。

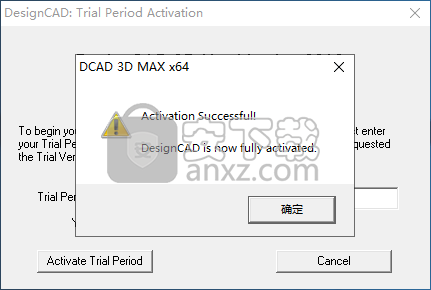

　　10、弹出如下的激活成功的提示，点击【确定】完成激活。

　　11、运行DesignCAD 3D MAX，进入软件的主界面，即可直接使用。

使用说明

　　DesignCAD用户界面

　　硬件配置

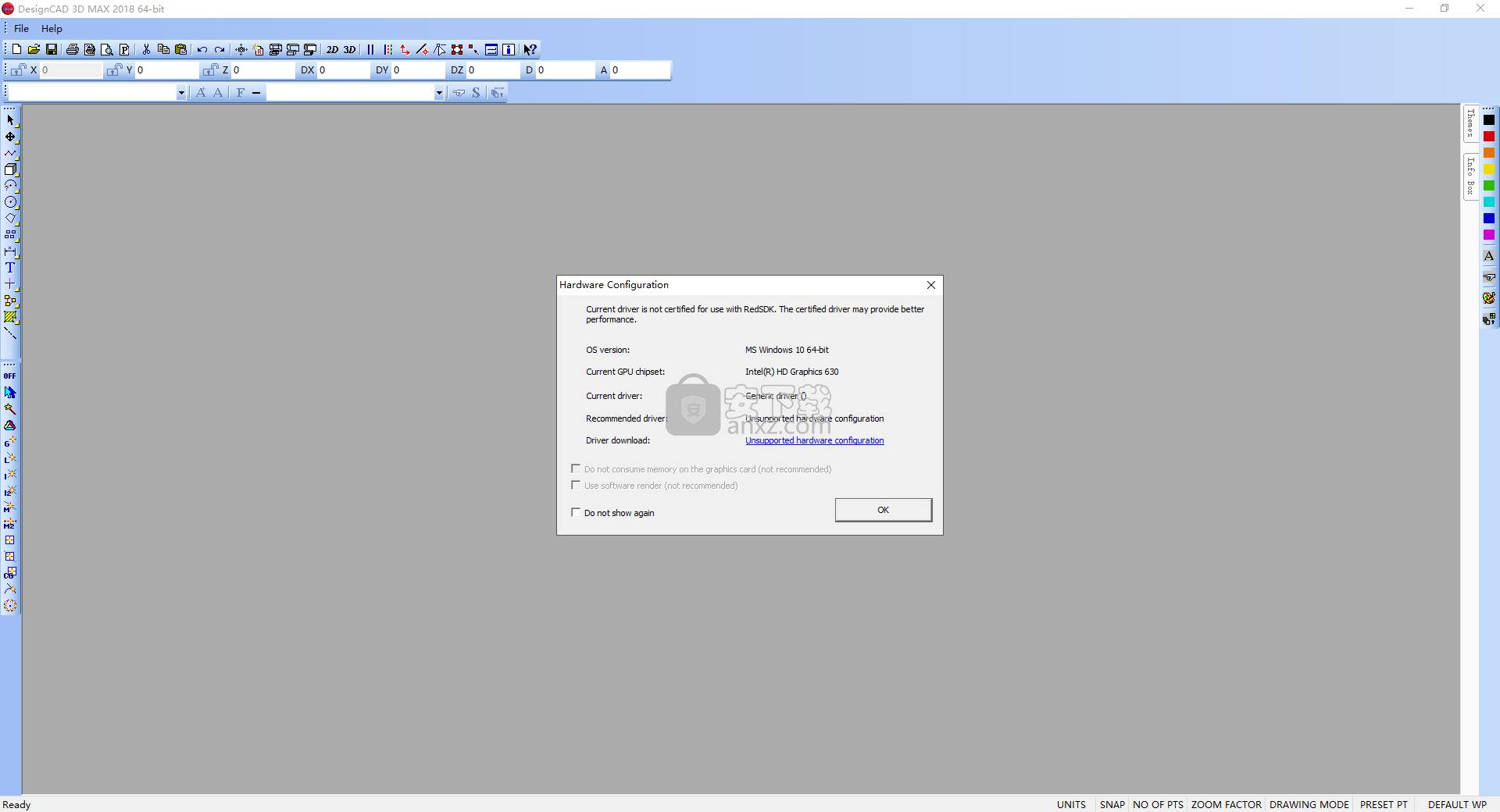

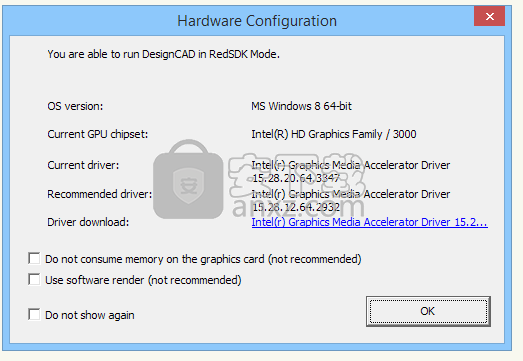

　　当您第一次启动DesignCAD 3D Max（仅限3D版本）时，您将看到与此类似的屏幕：

　　此屏幕指示您的硬件是否能够运行RedSDK模式，以及您的驱动程序是否经过认证可用于RedSDK。它还允许您配置有关RedSDK如何运行的几个选项。

　　如果文本的顶行表示您无法运行RedSDK模式，则这并不意味着您无法运行DesignCAD。 RedSDK模式是可选设置，默认情况下处于关闭状态。即使您的系统不支持RedSDK模式，DesignCAD也可以在没有它的情况下正常运行。

　　如果您的驱动程序不是推荐的驱动程序，则可以通过从提供的链接下载并安装推荐的驱动程序，在RedSDK模式下获得更好的性能。如果您的驱动程序比推荐的驱动程序更新，并且在RedSDK模式下没有遇到任何问题，则可以忽略该建议。

　　“不要消耗显卡上的内存” - 可以检查此选项以强制DesignCAD的RedSDK模式使用系统RAM而不是显卡上的内存。在某些极少数情况下支持显卡但没有太多视频RAM的情况下，此选项可能会提高RedSDK的性能。

　　“使用软件渲染” - 可以检查此选项以查看RedSDK模式中发生的问题是否与硬件相关。选中此选项后，所有RedSDK功能都在软件中完成，而不是使用图形硬件。这通常会导致性能降低，但有时可能允许您在支持最少的硬件上试验RedSDK模式。

　　“不再显示” - 启动DesignCAD时，可以选中此选项以跳过此屏幕。

　　RedCAD模式在DesignCAD的2D版本中不可用，因此该程序的用户将看不到硬件配置屏幕。

　　DesignCAD用户界面

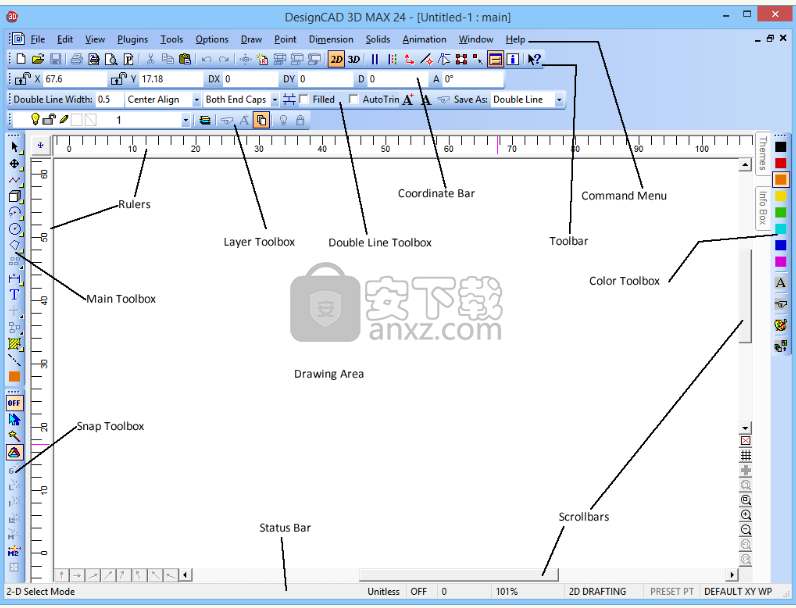

　　DesignCAD绘图屏幕如下所示。组件的描述如下。有关如何最大化，最小化，打开和关闭窗口的详细信息，请参阅Windows文档。

　　命令菜单：包含下拉菜单选项。从命令菜单中，您可以选择每个可用的DesignCAD命令。

　　注意：默认情况下，菜单最初将包含常用命令的子集。如果要查看整个菜单，请关闭“选项/选项”的“常规”选项卡中的“智能菜单”。

　　工具栏：包含图标，允许您快速选择一些常用的编辑命令，如打开和保存，复制和粘贴，并允许您在各种显示和绘图模式之间轻松切换。

　　标尺：标尺提供了一个方便的视觉指示，指示您正在查看的图形部分，并允许您直观地估计图形对象的大小和间距。

　　坐标栏：根据2D模式是否处于活动状态，在2D或3D空间中显示光标的位置。如果您正在执行绘图命令，它将显示从最后一个点设置为DX，DY和DZ的距离（DZ不以2D模式显示）。

　　主工具箱：包含最常用绘图命令的图形图标。

　　捕捉工具箱：包含用于在图形中的特定位置设置点的命令的图标，例如中点和交叉点。

　　滚动条：让您平移大于屏幕尺寸的图形。

　　状态栏：显示使用当前命令的快速帮助。状态栏可以替换为某些命令的进度条，例如“着色”命令。

　　颜色工具箱：允许您快速将当前图纸颜色更改为预设颜色数组之一，或指定自定义颜色。

　　双线工具栏显示新双线对象的当前设置。

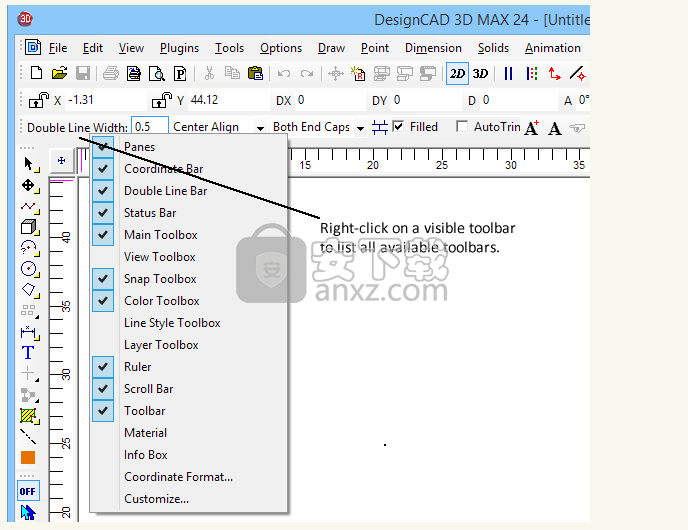

　　请注意，其他工具栏可用。要关闭或打开工具栏，请右键单击任何可见工具栏，然后从上下文菜单中选择所需的工具栏。您也可以在“选项/选项”的“视图”选项卡中打开或关闭它们。

　　用户通常要打开的一些其他工具栏是线型工具箱和图层工具箱。

　　二维模式

　　菜单：选项/ 2-D模式

　　工具栏上的图标：

　　将观察者视角移动到前视图（X和Y坐标轴）并将新绘制操作视为仅在2D空间中发生。这使得使用DesignCAD非常容易，就像在常规2D绘图包中一样。

　　注意：2-D选择模式与2-D模式不同。请参阅选择实体。

　　如果您的绘图包含3D对象，它仍然是3D绘图;但是光标将仅平行于X和Y轴移动，Z坐标设置为零。这使得将2D信息添加到绘图中非常容易，但在编辑非2D对象时必须小心。

　　注意：在2D模式下，修剪命令仍将注意被修剪对象的3D坐标。如果您尝试修剪不在同一平面上的两条线，这可能会导致“命令失败”消息。示例：您在z深度为10处绘制水平线，在z深度为零处绘制垂直线。在2D模式下查看时，线条可能看起来相交，但实际上是从不接触。试图修剪这两行将导致命令失败。但是，使用“点选择模式”在2D模式下编辑3D实体，无论其原始z深度如何，都会将编辑后的点移动到z深度为零。快照也将在固定的z深度为零的情况下运行。

　　三维模式

　　工具栏上的图标：

　　将绘图切换为3D模式（X，Y和Z轴），并且所有3D命令都可用。

　　注意：3-D选择模式与3-D模式不同。

　　颜色

　　DesignCAD为您提供64种基本绘图颜色。默认情况下，八种加深色调中有八种基色。但是，如果提供的颜色不符合您的需求或符合您的口味，您可以创建自己的颜色。

　　注意：可以在信息框中更改对象的颜色。见信息框。此外，要更改用户界面颜色（如背景，网格等），请参阅颜色选项。

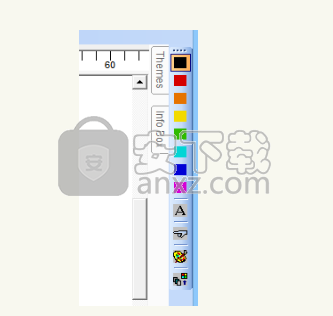

　　默认情况下，默认情况下会在屏幕右侧显示“颜色工具箱”。

　　如果未显示“颜色工具箱”，则可以单击“主工具箱”上的图标。

　　在“颜色工具箱”上，单击并按住其中一个颜色按钮。这将打开彩色抽屉，显示八种颜色。这些工作类似于主工具箱中的工具：单击，按住，将指针滑动到所需的颜色，然后释放。您选择的颜色显示在主工具箱的底部，表示它现在是活动的绘图颜色。它也成为抽屉里的顶级颜色。

　　A（用于“应用”）按钮将当前绘图颜色应用于您选择的项目。指向按钮是“相同”工具。它用于抓取现有对象的颜色并使其成为当前绘图颜色。

　　调色板图标将打开“颜色”窗口，您可以在其中根据当前活动的颜色创建自定义颜色。您也可以通过双击颜色按钮打开此窗口，或选择选项/自定义颜色。请参阅自定义颜色

　　请注意“颜色工具箱”中的底部图标。这是Color by Layer命令。它切换绘图的逐层颜色选项。启用此选项后，其他颜色工具将显示为灰色，并且您绘制的任何新对象的颜色将由绘制它们的图层确定。禁用此选项后，所有颜色工具都可用，并以当前颜色绘制新对象。

　　光标（十字线）

　　菜单：选项/十字准线

　　快捷键：F5

　　切换功能，指示光标在所有视图中具有十字线的位置。

　　使用十字准线命令可以帮助您从多个角度轻松区分光标相对于对象的位置。 这样可以轻松地在所有三个维度中查看光标的位置。

　　选择命令时，十字线在绘图屏幕上变为可见。 要删除十字准线，请再次选择十字准线命令。

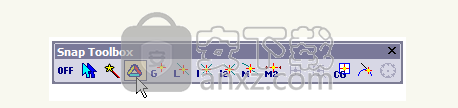

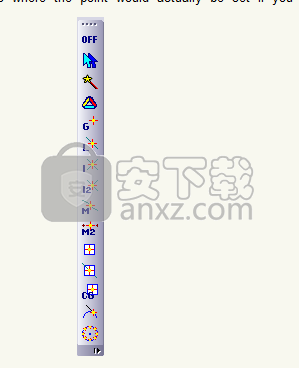

　　Snap Toolbox

　　Snap Toolbox包含一组方便的工具，用于捕捉到图形中的精确位置。 默认情况下，它显示在绘图区域的左侧。 即使您处于绘图命令的中间，也可以单击这些工具。 F10键可用于打开和关闭快照预览。 快照预览是一个小的空心方块，指示如果您在光标位置点击该点将实际设置的位置。

　　单击“关闭”按钮将关闭所有选定的捕捉模式。 有关特定快照的说明，请参阅快照点。

　　注意：从Snap Toolbox中选择Snap命令时，您可以选择设置点或仅移动到位置（仅移动光标选项）。 但是，如果从“点”菜单中选择“捕捉”命令，则始终会设置一个点。

　　可中断的Snap

　　菜单：选项/可中断快照模式

　　Snap Toolbox图标：

　　启用后，将更改snap命令的行为，以便可以使用一个或多个snap命令为另一个snap命令设置点。如果禁用，则选择snap命令将取消执行活动的snap命令。

　　例如，您可以启动Midpoint2，然后使用Line Snap作为MidPoint2所需的第一个点，使用Intersect-2作为第二个点）。如果禁用了可中断捕捉模式，则选择新的捕捉命令将取消执行任何先前激活的捕捉命令（例如，如果您启动Midpoint2，然后选择并执行线捕捉，将执行线捕捉并且原始Midpoint2选择将是忽略）。

　　启用“可中断快照”时，快照命令会影响以前选定的快照命令。在上面的示例中，如果您启动Midpoint2，然后使用Gravity Snap，Gravity Snap会设置Midpoint2的第一个点，而Midpoint 2现在可以接受第二个输入点，因此它可以捕捉到两个点的中心。
