PCschematic18中文

　　PCschematic18专门为电气设计领域开发，支持简体中文界面，此程序在全球电气设计软件领域都具有独一无二的性价比优势；支持自动生成的机械符号Panelbuilder：在设计过程中如果用户希望机械符号看起来像组件，则需要花费很长的时间来制作机械符号，该系统主要的目标是能够根据数据库中的数据生成机械符号，第一次尝试是Panelbuilder中的机械符号，因为该模块仅包含很少的组件类型，用户可以在模块设置中选择选项；支持组件分组：程序中在机械页面上组件分组有一个新按钮，可以在图表符号分组和机械符号分组之间切换组件，到目前为止只处理图表符号，现在用户可以直接进入机械页面查看相同的组件，反之亦然；在机械页面上，用户可以找到2＃-symbols，当用户转到机械符号时，可以分配正确的组件组编号，这反过来将使程序知道符号是相同的组件，相同的组件组编号意味着它是相同的组件。强大又实用，需要的用户可以下载体验。

新版功能

　　1、PCSCHEMATIC Automation软件的设计来自一些基本的理念，这就是设计人员绘图时所用的只是元器件的电气符号，而软件则以它们实际的电气特性进行处理。

　　这样设计出来的方案更加合理和实用。除了一些基本的绘图功能，PCSCHEMATIC还有许多特别的功能，特别适合应用于电气项目的设计。主要包括：

　　·基本的电气项目设计流程

　　·完整的电气项目设计文件

　　·自动更新电路及信号参考

　　·智能电气符号

　　·有项目数据的符号

　　·自动的 PLC 功能

　　·智能电气连线功能

　　·智能元件参考

　　·元件拷贝时智能重命名

　　·机械符号和测量对象

　　·支持正确的装配图模式

　　·支持单线图

　　·设计检查功能

　　·电缆线颜色控制 –

　　·自动符号替换

　　·基于项目的符号自动命名

　　·自动导线编号

　　·自动生成配线图，端子接线图

　　·自动更新项目和页面信息

　　·自动生成项目方案

　　·模块化项目创建

　　这个软件非常容易学习和掌握，它的按钮和菜单都遵循了Windows的标准和风格。每个项目文件可以包含无限的页面，每个页面又可以包含255 层。因此可以根据元器件在现场的实际高度，绘制出立体示意图。

　　2、大量的IEC标准符号

　　软件应用标准的 IEC 符号进行自动化、安装、流体力学/气体力学以及流程图的绘制。另外，还有许多 PLC、传感器、变送器、智能楼寓安装、计算机和通讯、报警安装以及平面布置图符号。也可以方便地创建一些自定义符号，它们会自动地加入到符号库中。

　　3、PCSCHEMATIC的元件数据库

　　在PCSCHEMATIC中，可以创建自己的元件数据库。有一些业内领先的元件供应商已经在软件中建立了自己的元件数据库，其中包括EAN 编号、描述、供应商和价格等信息。这些数据库中的每个元件都有其电气和外观符号。有了这些数据库，就可以很容易并且很安全地绘制出原理图和安装布置图，还能列出清单。PC|SCHEMATIC 也有自己的数据库。也可以使用如 Oracle 或者 Access 这样的软件与 PCSCHEMATIC Automation 建立连接，因为它采用的是ODBC（开放式数据库互接）接口。这些数据库能够被集成作为公司数据库的一部分。

　　4、子图功能、模块和自动生成项目

　　你能非常方便的创建包含独立设计数据的子图。同时可以方便的拖曳子图到项目中。当拖动某个子图的时候，能够选择需要导入符号数据。此功能称为模型和模块拖动。基于这一子图功能你能自动创建上千页的工程项目。

　　5、自动更新所有清单

　　在PCSCHEMATIC Automation 中，可以设计自己的零部件或元件清单、接线端子清单、PLC 清单、电缆清单、标签、连接清单和目录表。这些清单会被自动更新，每一项也都是项目的一部分。这些清单可以作为项目的页面，也可以作为用户定义的文件。它们能够很容易地输出到其它的系统中，例如作为采购文件。

　　6、智能参考指示

　　在PCSCHEMATIC Automation中能自动在项目，页，区域和符号上自动分配器件的参考号。在页面或区域上放置一个符号后，该符号被自动分配一个参考号，然后能够自动生成器件参考清单。

　　在编辑了器件参考号后，程序会重新按序编排参考号，甚至在区域或页面拷贝符号后，器件的参考号会自动重新命名。

　　7、智能项目结构

　　你能为每个项目创建相应的项目结构，项目中的表和清单内容可以单独创建，也能全部复制以前的项目结构。

　　8、AutoCAD文件DWG / DXF的导入和导出

　　可以输入或输出 DWG/DXF 格式文件。当然只有双方程序都能处理的部分才能够被相互交换。

　　9、插入OLE对象

　　在项目的页面能插入OLE对象，因此，你能在OLE对象中以Word或Excel的操作方式处理数据。

　　10、PLC接口工具

　　可以和PLC 及测量工具建立通讯连接。当来自PLC 的数据变化时，图表中的相关数据被实时更新。PCSCHEMATIC 是完全开放的，可以容易地设计适合自己的应用程序环境。

　　11、网络

　　考虑到许多用户的实际工作需要，PCSCHEMATIC扩展了软件在网络方面的功能。比如加强了文件的安全性和网络授权的灵活性。

　　支持各种语言和字符，目前本软件有多种语言版本，如中文简体、中文繁体、英文、丹麦文、德文等。同时可以获得相应的电子版手册。软件也支持许多其它的字符集，例如俄语、葡萄牙语、波罗的海语字符。另外，软件还具有转换项目文本的功能。如果需要，可以很方便地添加新的语言字符。

　　12、升级和热线服务

　　PCSCHEMATIC 公司一直和用户保持紧密的联系，这也是进一步开发完善软件的基础。每次软件的更新或升级都是基于用户的反馈而完成的。用户可以利用互联网对软件进行维护和更新。另外，当地的代理商可以提供具有专业水准的热线服务。用户可以将自己无法解决的问题或疑问提交给我们，一定都可以得到满意的答复。

　　避免重复性的操作

　　为了减少鼠标的使用，在工作时更加方便快捷，PCSCHEMATIC还包含了先进的鼠标捕捉系统(Mouse Chasing System)。快捷键可以被设置为单个按键，例如 "s" 表示 "符号(Symbols)"。

软件特色

　　1、智能参考指示

　　在Pcschematic Automation中能自动在项目，页，区域和符号上自动分配器件的参考号。在页面或区域上放置一个符号后，该符号被自动分配一个参考号，然后能够自动生成器件参考清单。

　　在编辑了器件参考号后，程序会重新按序编排参考号，甚至在区域或页面拷贝符号后，器件的参考号会自动重新命名。

　　2、智能项目结构

　　你能为每个项目创建相应的项目结构，项目中的表和清单内容可以单独创建，也能全部复制以前的项目结构。

　　3、AutoCAD文件DWG/DXF的导入和导出

　　可以输入或输出DWG/DXF格式文件。当然只有双方程序都能处理的部分才能够被相互交换。

　　4、插入OLE对象

　　在项目的页面能插入OLE对象，因此，你能在OLE对象中以Word或Excel的操作方式处理数据。

　　5、PLC接口工具

　　可以和PLC 及测量工具建立通讯连接。当来自PLC的数据变化时，图表中的相关数据被实时更新。PC|SCHEMATIC 是完全开放的，可以容易地设计适合自己的应用程序环境。

　　6、网络

　　考虑到许多用户的实际工作需要，Pcschematic扩展了软件在网络方面的功能。比如加强了文件的安全性和网络授权的灵活性。

　　支持各种语言和字符，目前本软件有多种语言版本，如中文简体、中文繁体、英文、丹麦文、德文等。同时可以获得相应的电子版手册。软件也支持许多其它的字符集，例如俄语、葡萄牙语、波罗的海语字符。另外，软件还具有转换项目文本的功能。如果需要，可以很方便地添加新的语言字符。

　　6、避免重复性的操作

　　为了减少鼠标的使用，在工作时更加方便快捷，Pcschematic 还包含了先进的鼠标捕捉系统(Mouse Chasing System)。快捷键可以被设置为单个按键，例如 "s" 表示 "符号(Symbols)"。

安装步骤

　　1、用户可以打开本网站提供的下载地址即可下载得到向应的程序安装包

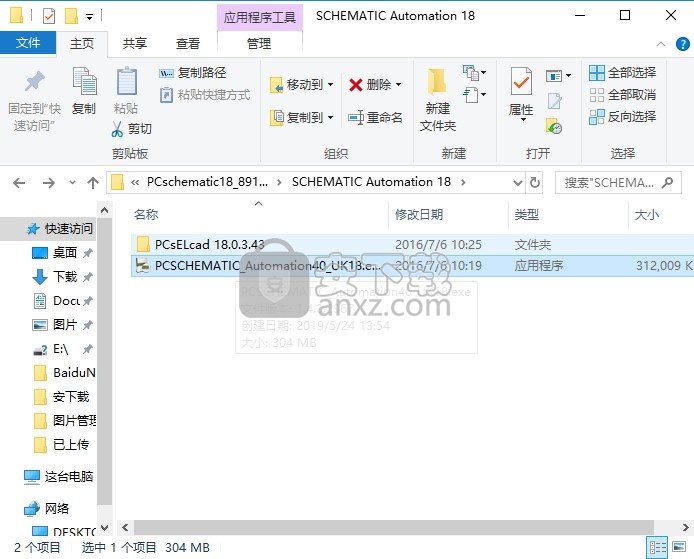

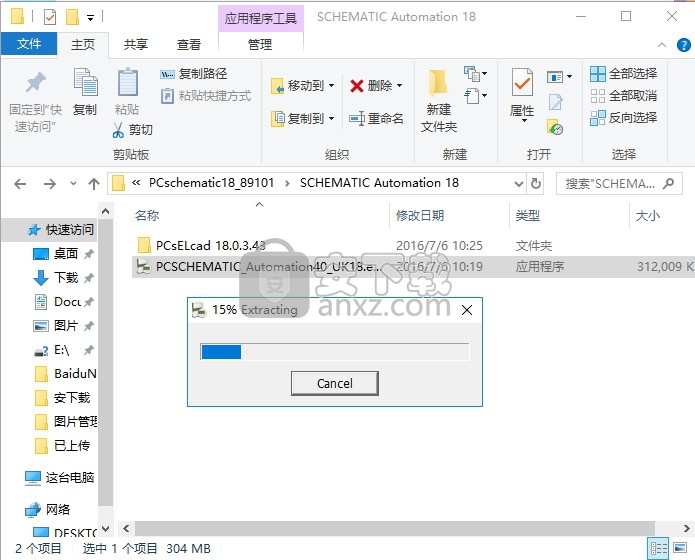

　　2、下载完成后，点击打开应用程序包，双击主程序进行安装

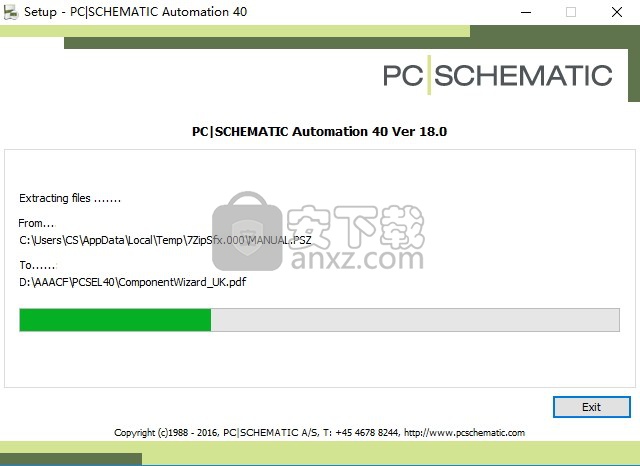

　　3、弹出应用程序安装向导，点击下一步按钮进行程序安装

　　4、弹出一个新界面，点击yes按钮即可，点击后会弹出下一步程序

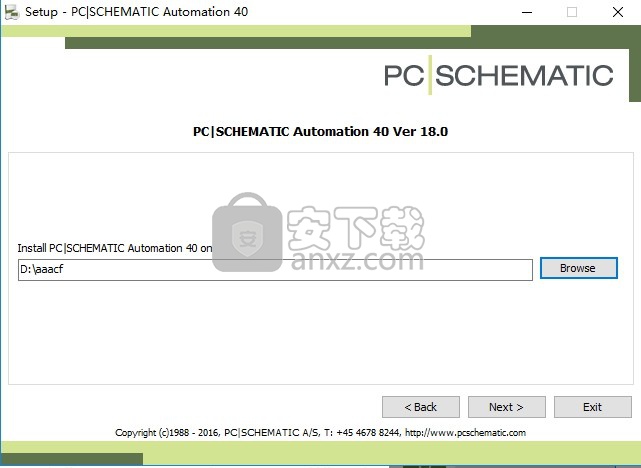

　　5、弹出选择程序安装路径界面，点击浏览按钮即可打开文件夹选择窗口

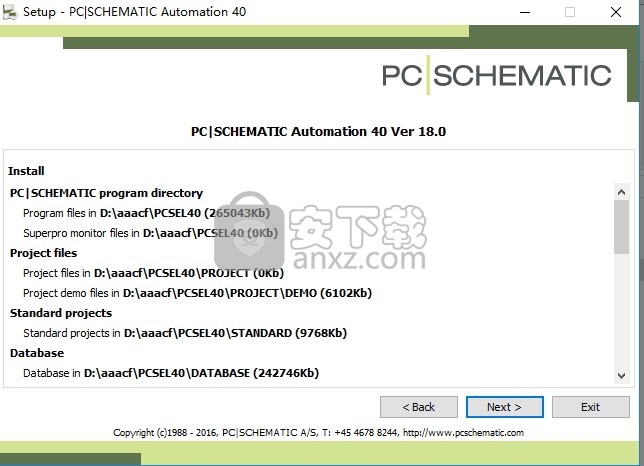

　　6、核对程序安装信息，可点击浏览安装程序的信息表，点击下一步按钮

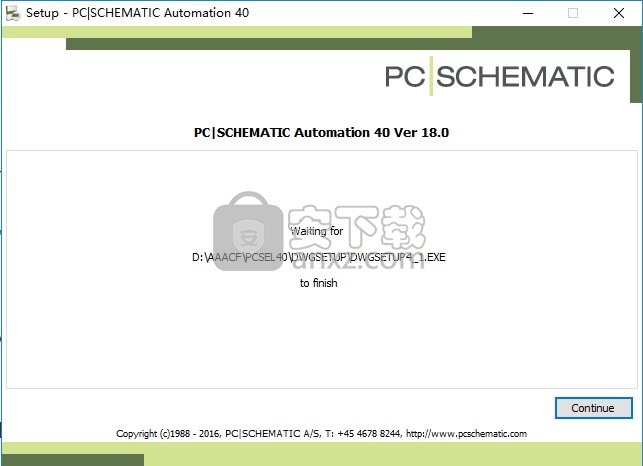

　　7、等待程序安装完成，需要将加载进度条加载完成

　　8、弹出程序安装确认界面，点击yes安钮继续进行安装

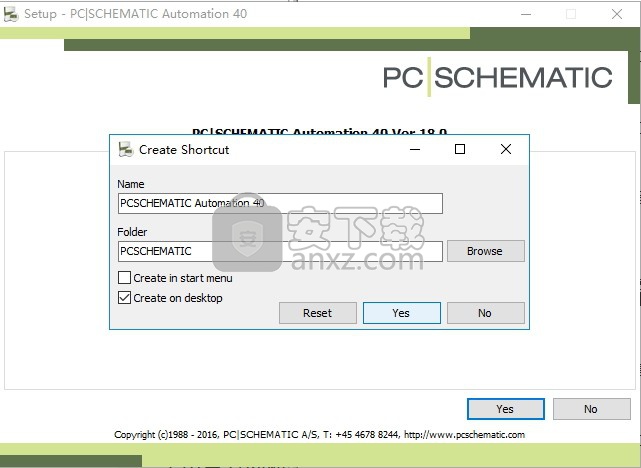

　　9、弹出一个桌面以及菜单栏快捷键生成界面，可以根据自己的需要进行点击

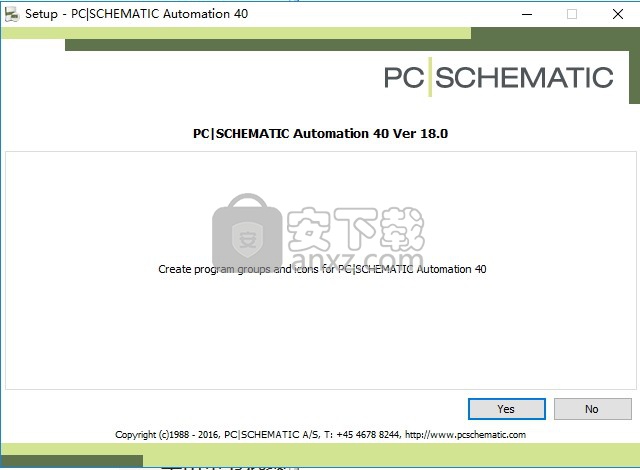

　　10、弹出快捷键创建界面，等一会儿即可加载完成

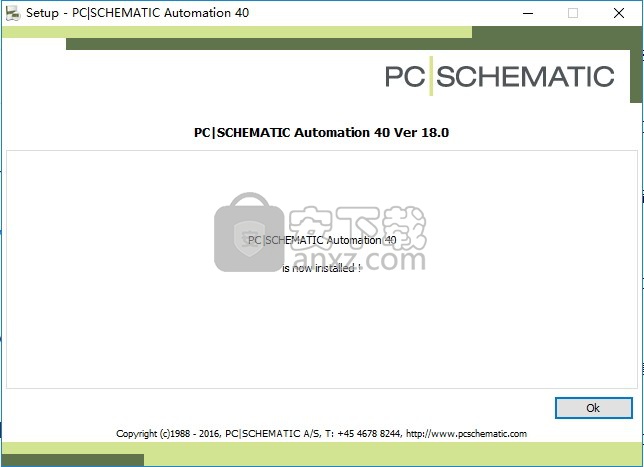

　　11、程序安装完成后，点击确认按钮即可退出安装界面

说明

　　1、完成以上操作步骤，即可打开应用程序使用，该程序已经被

使用说明

　　1.菜单栏

　　在菜单栏中，您可以找到包含程序中所有功能的菜单。

　　在菜单栏中选择主题可以使用鼠标或按下来完成在输入菜单中第一个带下划线的字符时按下键。档

　　例如，可以通过按来选择。

　　2.程序工具栏

　　程序工具栏包含程序按钮。在这里你可以选择各种程序功能。放置最常见的文件和打印设施这里，以及更一般的绘图和编辑工具。

　　3.命令工具栏

　　命令工具栏具有不同的外观，具体取决于哪种对象类型在程序工具栏中选择。它包含变量的功能和编辑工具绘图设施：线条，符号，文字，弧形和区域。

　　“基本”中描述了每个工具栏的不同外观绘图设施“。 挑选在这里放置您最常用的符号，线型文本类型和弧类型，

　　这样您就可以立即获取它们，并直接放在图表页面中。

　　例如，当您单击pickmenu中的符号时，Automation会更改为 自动处理符号，并在十字架中获得所选符号毛发。

　　通过单击选择菜单底部的选项卡，您可以选择用来显示。 （pickmenu以前被命名为pickmenu因为它 仅包含符号）。 pickmenu在“从Pickmenu获取符号”中描述，并且可以

　　如“停靠Pickmenu”所述停靠5.帮助框架

　　帮助框架显示纸张上的标准边距。它可以被停用易见“指针/屏幕”。也可以激活打印机帮助框架，显示打印机的边距。

　　6.资源管理器窗口

　　在资源管理器窗口的上半部分，您可以直接访问： 。符号菜单：您可以在此处访问所有可用符号

　　程序。在“使用符号菜单获取符号。组件数据库：在这里您可以访问所有可用的组件

　　数据库中的ponents。在“从中获取符号”中阅读更多相关内容 数据库”。

　　Object lister：例如，您可以在此处获得任何类型文本的概述

　　附加到项目中的对象 - 例如附加到不同类型的文本符号。在The Object Lister中阅读更多相关信息。

　　此外，Explorer窗口包含两个选项卡：Projects选项卡和 子画面选项卡：

　　Explorer窗口中的Projects选项卡

　　在“项目”选项卡上，您可以获取有关所有打开的项目的信你得到了一个

　　了解项目页面，并对这些页面上的所有组件进行调查。什么时候

　　例如，如果单击项目页面的页面符号，则会显示该页面

　　屏幕。 - 参见“资源管理器窗口：项目选项卡”。

　　“资源管理器”窗口中的“子图形”选项卡“子图形”选项卡用于处理，例如放置，编辑和显示 子图纸。例如，您可以将子图形拖动到活动项目中 页面，或基于活动项目中复制的区域创建新的子图形。

　　7.左侧工具栏

　　左侧工具栏包含各种页面和缩放功能，并且 - 在底部 - 有关页面设置和状态的信息。这些功能详述“屏幕/图像功能”。

　　8.工作区

　　屏幕上的工作区域对应于您选择的纸张大小 从事于。

　　纸张大小在Settings = Page setup中指定，如中所述 “页面设置”，或插入图纸标题，如“插入图纸”中所述 页眉/公式”。

　　9.调查窗口

　　调查窗口为您提供整个页面的调查。页面的那一部分 您当前正在屏幕上查看（缩放），由...表示 黑匣子。

　　10.页面历史记录按钮

　　通过单击页面历史记录按钮，您可以跳转到之前的活动状态项目中的页面。 - 查看页面历史记录按钮“。

　　11.状态行

　　除此之外，你可以在这里看到坐标，图层标题，指导文本以及 各种消息。当你让鼠标指针停留在一个按钮上时在屏幕上，此处将显示说明文字。

　　12.当前路径编号

　　当前路径编号显示在两个不同的位置：您所在的位置在项目中以及屏幕下方指定。当你缩放 在图表的一部分中，当前路径编号仍将显示在 屏幕的下半部分。因此，您将始终知道您在图表中的位置。

　　13.页面标签

　　单击页面选项卡可在页面之间来回切换。 - 见“直接 访问菜单和选项卡“和”选择页面菜单外的页面“

　　14.滚动条

　　如果放大某个区域，可以通过拖动滚动区域来移动区域酒吧。滚动条仅在放大某个区域时可见。 -看到Scrollbars“。

　　15.显示可用窗口

　　在“显示可用”窗口中，您可以看到项目中的所有组件ble符号（未使用的函数）。

　　16. Show avail中所选符号的可用符号 - 能够窗口在“显示可用”窗口中选择组件后，即可请在此处查看组件的可用符号。

　　1.3.6两个用于更新别名列表和文本设置的小程序结合符号更新，我们更改了别名列表和默认文本设置。别名列表中文件夹的位置会影响符号的数据库查找：数据库查找符号的文件名，并查找由别名列表生成的序列中的符号文件夹。文本设置会影响（新）项目中所有文本和符号的外观。希望使用新设置的“旧”用户和希望使用“旧”设置的“新”用户可以从我们的主页下载一个小程序。这些程序仅适用于更新到版本18的系统。

　　1.3.6.1安装“新符号”此更新使自动化使用与全新的自动化版本18相同的符号和文本设置。它执行以下操作：安装新文件夹MISC_2015和60617_2015，它们将成为新的标准文件夹，即数据库将从这些文件夹中选择其符号。它不会删除旧文件夹（MISC，EN60617，DB60617，INST和ALARM），只是将它们移动到别名列表中的较低位置。新文件夹中的符号已更改：o所有文本均为2.5 mm，黑色o文本位置已更改，所有文本现在都位于符号的左侧。 您的文本设置（在“设置”|“文本/符号”默认值下）将更改为2.5 mm黑色，但前提是您尚未更改任何内容。如果您更改了任何文本默认值，我们不会触摸它们。

　　1.3.6.2安装“旧符号”此更新使自动化使用与早于版本18的先前安装的Automation相同的符号和文本设置。它执行以下操作：安装旧文件夹MISC，EN60617，DB60617，INST和ALARM，它们成为新的默认符号文件夹，即数据库将从这些文件夹中选择其符号。它不会删除文件夹MISC_2015和60617_2015，只是将它们移动到别名列表中的较低位置。 您的文本设置被设置为所有设置，只要您没有对它们进行任何更改：o线和符号名称：黑色，2.5 mm，o类型，文章编号，功能，参考：蓝色，2.5 mm o连接名称：蓝色，1.8 mm o自由文本和数据字段：蓝色，1.8 mm o信号参考：蓝色，1.8 mm
