GearTrax2015汉化

　　GearTrax 2015是一款非常专业的齿轮设计插件，该程序也支持独立运行，新版本支持CAD中的牙齿模式，CAD中的牙齿图案选择在CAD中创建模型时要绘制的牙齿数量，选项为All，None或First 10.如果将此项设置为All，则GearTrax将创建包含所有牙齿的模式，如果存在大量齿和/或部件是斜齿轮，则这可能非常耗时，支持测试主齿轮间距直径，用户可以通过输入主测试齿轮的节圆直径（如果有）就其本身而言，该值对齿轮的实际几何形状没有影响，要输入或查看此值，支持测试半径功能，主齿轮的测试半径加上该齿轮的测试半径等于复合动作测试的设置中心距离，如果输入了主齿轮的测试半径，GearTrax将计算该齿轮的测试半径。强大又实用，需要的用户可以下载体验

新版功能

　　创建CAD装配体

　　支持屏幕动画显示

　　三维线框显示

　　支持创建文本和CSV数据集

　　32/64位系统统一支持

　　当输入值的时候进行简单的数学计算

　　用于制造的最佳的模型

　　采用齿轮ANSI-AGMA 2015-1-A01标准以及链轮ASME_B29_2M_2007标准。

　　改进传动部件的设计方式

软件特色

　　接触长度，接近

　　接触长度，接近和凹槽长度等于一对齿轮齿的总接触。要查看这些只读值，请单击“附录Mod”文本框旁边的小按钮。

　　接触长度，凹陷

　　接触长度，凹槽和接近长度等于一对齿轮齿的总接触。要查看这些只读值，请单击“附录Mod”文本框旁边的小按钮

　　接触比率

　　接触比率是作用弧与圆形节距的比率。该值应大于1.4，以确保从一对牙齿到下一对牙齿的平稳载荷传递。要查看这些只读值，请单击“附录Mod”文本框旁边的小按钮

　　加冕

　　GearTrax不提供Crowning，但我们的GearTeq产品可提供。冠状是沿着面宽度的长度改变牙齿厚度。这也可以称为引线或纵向隆起。

　　齿根

　　齿根是齿距和小直径之间的齿的径向长度。

　　基准直径

　　基准直径是与压力角度相切的直径。渐开线曲线不能在此直径范围内。

　　大直径

　　大直径是齿轮的外径。

　　小直径

　　小直径是齿轮的根直径。

　　间距直径

　　螺距直径是齿轮的理论直径。在平面齿轮上，该值定义内径。平面齿轮的外径是节圆直径加上面宽的两倍。

　　节距直径，操作

　　螺距直径，操作是一组齿轮啮合的理论直径。它通常等于节圆直径，除非修改了任何一个齿轮或修改了中心距离。要查看这些只读值，请单击“间距直径”文本框旁边的小按钮。

　　真正的渐开线形状直径

　　真正的渐开线形状（TIF）直径是渐开线曲线的最小直径。要查看这些只读值，请单击“小直径”文本框旁边的小按钮。

　　齿轮类型

　　齿轮类型将组件定义为外齿轮，内齿轮或齿条。我们的GearTeq产品提供端面齿轮选件。

　　面齿轮

　　GearTrax不提供端面齿轮，但我们的GearTeq产品可提供。面齿轮更像是圆形齿条而不是内齿轮或外齿轮

　　AGMA类为此组件设置AGMA类。

　　反弹

　　齿隙是在对齿形进行任何修改之后齿廓的变薄（或增厚，如果是负值）。这种间隙是通过齿条移位实现的，不会影响直径。有关牙齿变薄或变厚的附录修改也会影响直径。

安装说明

　　1、用户可以根据本网站提供的下载地址下载得到相应的安装包，点击解压后即可打开

　　2、找到应用主程序，双击即可打开，打开后，即可弹出程序主界面

方法

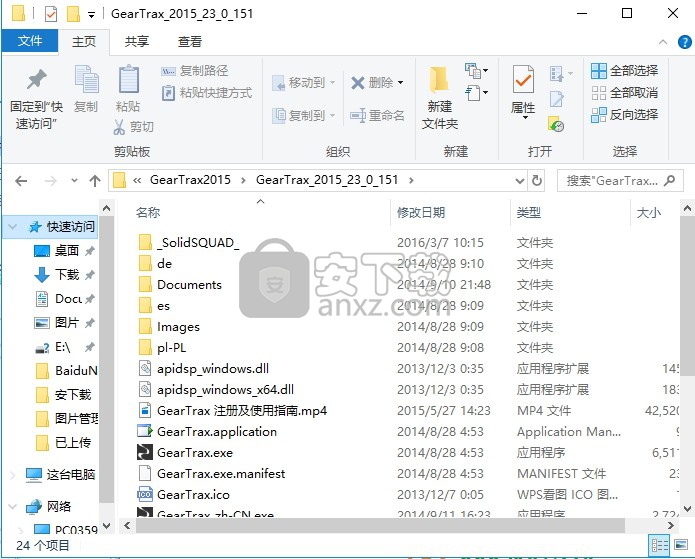

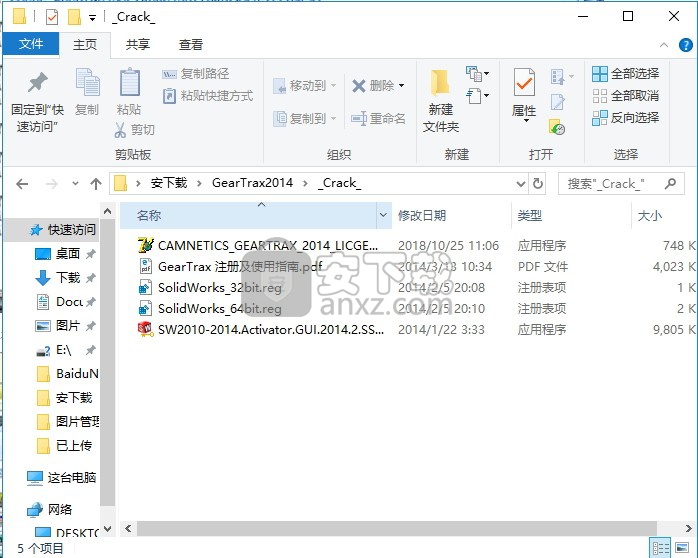

　　1、解压安装包(注册机可能存在报毒现象，不要担心，信任即可)，进入“_Crack_”目录

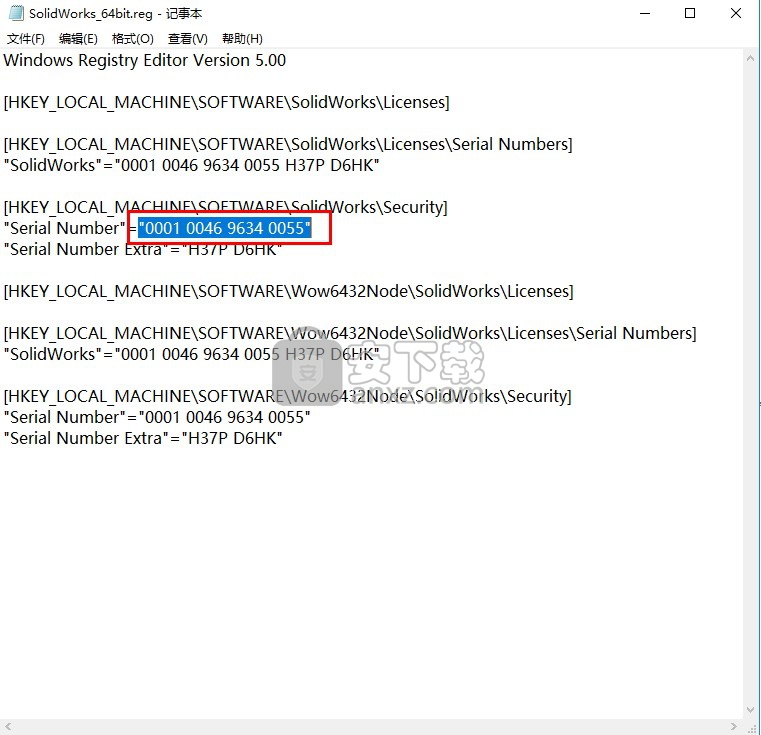

　　2、根据系统版本右键点击“SolidWorks_32bit.reg”或“SolidWorks_64bit.reg”，选择“编辑”，将Serial Number序列号复制到粘贴板

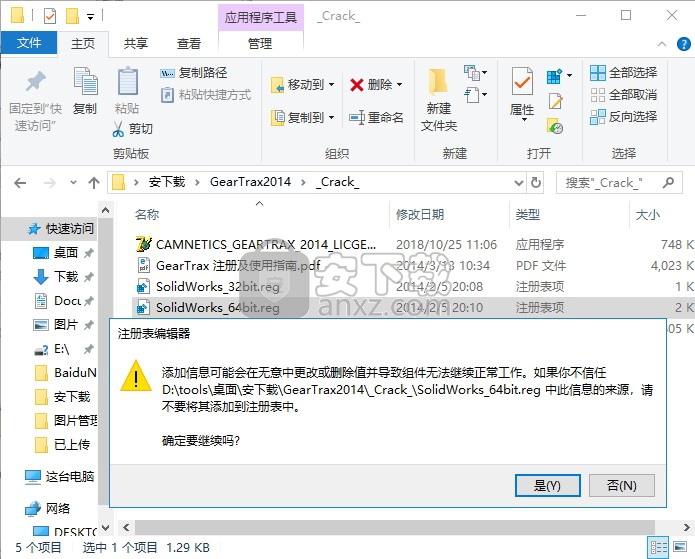

　　3、复制完成后，点击运行SolidWorks_32/64bit.reg注册表，点击是按钮

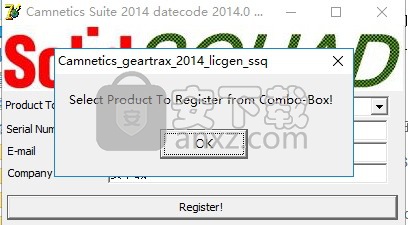

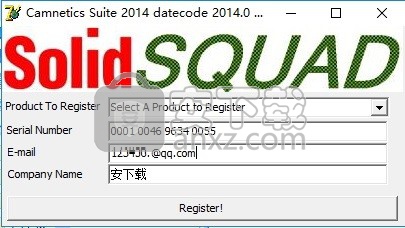

　　4、打开注册机“Camnetics_GearTrax_2015_LicGen_SSQ.exe”，选择GearTrax2015版本，将刚才的序列号复制入内，然后输入任意E-mail和Company Name：，

　　5、输入完成后，点击“Register”将生成的许可保存在默认目录下，弹出确认界面，点击确认按钮

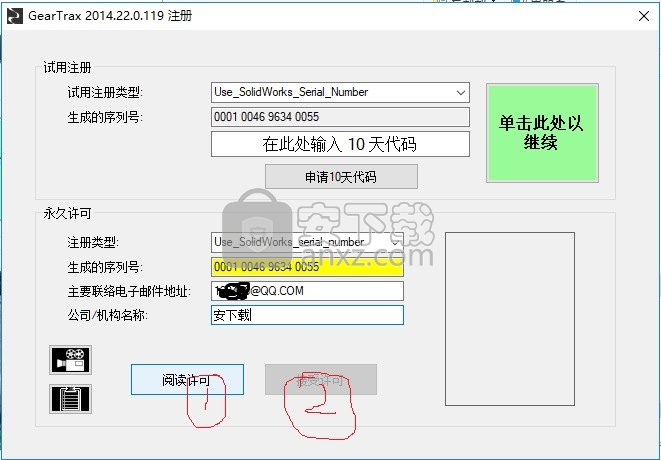

　　6、回到上一个目录，运行“GearTrax_zh-CN.exe”，输入刚才的邮箱和公司名称，点击阅读许可，然后接受许可即可完成

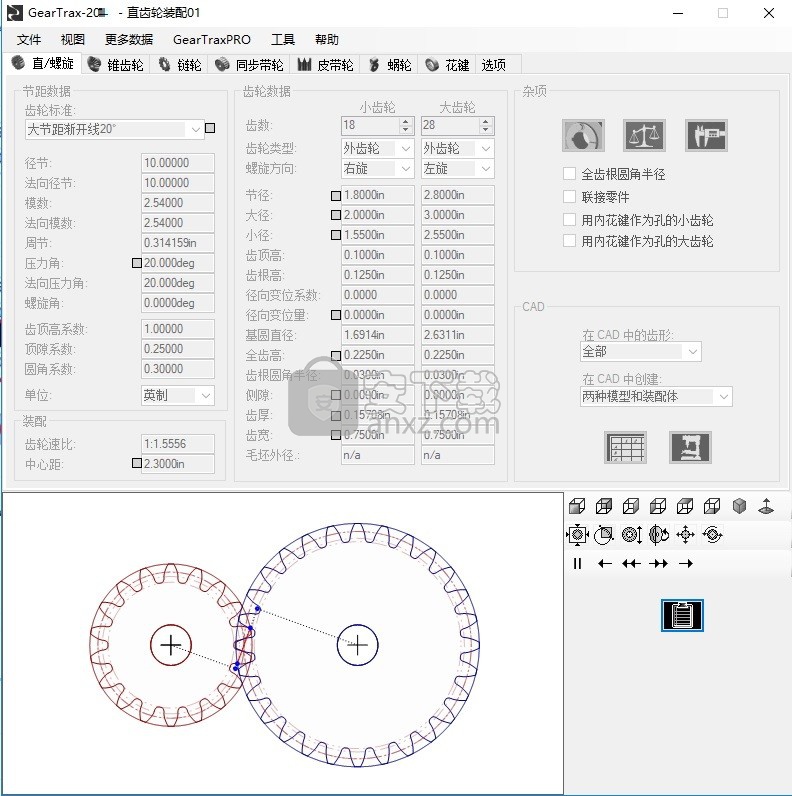

使用说明

　　支线/螺旋

　　附录

　　附录是齿距从直径到大直径的长度。除非GearTrax处于“自由形式”模式，否则不能直接更改此值。

　　附录修改

　　附录修改是修改后牙齿的齿顶变化量。该值可以是正数或负数。如果一对齿轮的变化总和等于零，则中心距离没有变化。

　　正值将增加附录长度，负值将减少附录长度。

　　如果GearTrax处于“自由形式”模式，则该值将不被使用。

　　附录修改系数

　　附录修改系数是修改后牙齿的变化率。该值可以是正数或负数。如果一对齿轮的变化总和等于零，则中心距离没有变化。

　　正值将增加附录长度，负值将减少附录长度。

　　如果GearTrax处于“自由形式”模式，则该值将不被使用。

　　空白的O.D.

　　空白的O.D.是用于制造内齿轮的坯料的直径。直径必须足够大才能在CAD中切割齿。

　　圆形间距

　　圆形节距是节圆直径处的单个节距的弧长。

　　系数，附录

　　附录系数是一个常数，除以直径间距，以确定任何修改前的附录长度。齿顶系数为0.8的10径径齿轮的齿顶长度为0.080in。

　　整个深度等于齿顶系数和间隙系数的两倍之和除以径向螺距。

　　系数，间隙

　　间隙系数是一个常数，除以直径间距，以确定齿轮齿根部的间隙。

　　整个深度等于间隙系数和齿顶系数的两倍除以直径间距的总和。

　　系数，圆角

　　圆角系数是一个常数，除以直径间距，以确定产生齿轮齿根的滚刀尖端的半径。

　　如果将其设置为none，则不会创建模式。将其设置为“First 10”以创建具有10个齿的图案，可以在CAD系统中轻松扩展。

　　正齿轮。

　　·轴角始终为90度。

　　·小齿轮和端面齿轮轴始终重合。

　　·平面齿轮的节圆直径在齿的内径处。

　　·平面齿轮的外径等于节圆直径加上面宽的两倍。

　　·间隙始终为0.000且无法更改。

　　·附录修改始终为0.000且无法更改。

　　·Pitch Depth of Rack属性控制从俯仰线到平面齿轮后部的距离。

　　·面齿轮不具有导程或经度凸起。在小齿轮上添加任何凸起。

　　·面齿轮有时称为冠齿轮，因为它们看起来像一个国王的王冠。但这不应该与牙齿“加冕”的齿轮相混淆。

　　面宽

　　面宽度是平行于轴的齿的长度。

　　研究员Stub Denominator

　　研究员Stub标准在GearTrax中不可用，但可在我们的GearTeq产品中找到。

　　Fellows Stub Denominator为Fellows Stub标准设定了分母。必须选择Fellows Stub标准来更改此值。该值必须等于或小于直径间距

　　只要分母是大于分母的值，用户就可以为Follows Stub标准指定指定者/分母的任何组合。 Fellows Gear Shaper Co.制定的标准比率为4 / 5,5 / 7,6 / 8,7 / 9,8 / 10,9 / 11,10 / 12和12/14。

　　圆角半径

　　圆角半径定义刀具尖端的半径，形成与齿根相切的余摆线。

　　齿轮标准

　　Gear Standard为组件设定AGMA，DIN，JIS，PGT或其他标准。单击下拉框右侧的小按钮以更改公差规格。

　　螺旋角

　　螺旋角是齿与轴的角度。零角度将与轴平行并且将限定正齿轮。除零以外的角度将限定螺旋齿轮。

　　螺旋方向

　　螺旋方向定义角度的方向。左侧斜齿轮上的齿在水平表面上向左倾斜。

　　滚刀突起

　　Hob Protuberance在GearTrax中不可用，但可在我们的GearTeq产品中找到。

　　滚刀突起是滚刀产生的渐开线表面的底切量。除了长度略有增加外，圆角保持不变。

　　HPSTC（单齿接触的最高点）

　　单齿接触的最高点是正齿轮上的最大直径，其中单个齿与配合齿轮接触。要查看这些只读值，请单击“间距直径”文本框旁边的小按钮。

　　LPSTC（单齿接触的最低点）

　　单齿接触的最低点是正齿轮上的最小直径，其中单个齿与配合齿轮接触。要查看这些只读值，请单击“间距直径”文本框旁边的小按钮。

　　全圆角半径

　　一些标准允许完整的圆角半径选项。如果未选中Full Fillet Radius，则将使用标准滚齿制造方法生成齿形。不允许此选项的标准将忽略此复选框。

　　修改配置文件

　　修改配置文件在GearTrax中不可用，但可在我们的GearTeq产品中找到。

　　模

　　模块（横向）用于公制系统齿轮。模块等于正常模块除以螺旋角的余弦。

　　模块正常

　　模块法线用于公制系统齿轮，与刀具垂直。模数= 25.4 /直径。

　　牙齿数量

　　牙齿数量定义每个组件的牙齿数量。

　　针直径

　　引脚直径定义了引脚测量所使用的引脚或电线的直径。可以输入用户定义的销直径。要将值重置为标准值，请单击“支线检查”窗口中的“重置”按钮。

　　间距深度

　　Pitch Depth of Rack是从俯仰线到机架后部的距离。该值还用于定义从齿轮线到齿轮后部的端面齿轮的深度。

　　直径间距

　　直径间距用于英制系统齿轮。这定义了横向平面中的直径节距。

　　直径间距，正常

　　直径螺距，法线用于英制系统齿轮，与刀具垂直。

　　压力角

　　压力角是齿距在节圆直径处的角度。这有时被称为横向压力角。

　　压力角，正常

　　压力角度，Normal是齿轮在垂直于刀具的节圆直径处的角度。

　　单牙接触

　　要查看这些只读值，请单击“间距直径”文本框旁边的小按钮。

　　启动活动配置文件

　　活动轮廓的开始是齿轮公司的直径进入与其配合齿轮接触。要查看这些只读值，请单击“间距直径”文本框旁边的小按钮。

　　收缩率

　　GearTrax不提供收缩率，但我们的GearTeq产品可提供收缩率。

　　收缩率定义了塑料齿轮的收缩率。这仅在插入牙齿切割轮廓时使用。输入的值必须小于0.0100（1％），0.0025 = 0.25％。
