GearTrax2018(齿轮设计和计算软件) 绿色

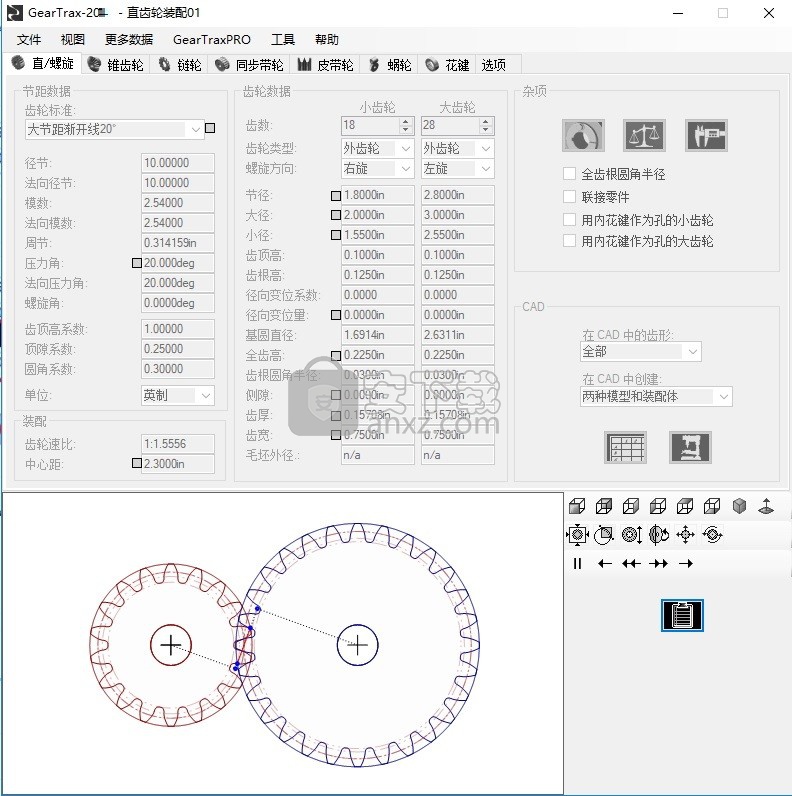

　　GearTrax2018是Camnetics公司专为机械设计用户打造的一款专业的齿轮设计和计算软件，它里面内置SolidWorks、invertor、soliedge等三种组件，新版本支持检测齿厚功能：齿厚度是垂直于刀具的节圆直径的齿的弧度，支持顶部调整：顶部调整将缩短附录的长度该值，并将主要直径缩短该值的两倍，该值必须等于或大于零且小于未经调整的附录，如果用户要查看和编辑这些值，只需要通过鼠标单击主要直径文本框旁边的小按钮即可；程序内置多个单位设置界面，单位设置组件的测量单位;选择英寸或公制；提供整体深度功能，整个深度是牙齿的深度（从大直径到小直径），整个深度等于间隙系数和齿顶系数的两倍除以直径间距的总和。强大又实用，需要的用户可以下载功能

新版功能

　　1、零件颜色：零件颜色设置组件的颜色。如果组件是活动组件，则用于显示的颜色由“选项”菜单中的“Color_Active_Component”选项确定。

　　2、路径：路径定义存储组件文件的文件夹的名称。

　　3、滑轮宽度：滑轮宽度限定了不包括任何轮毂突起的孔处的滑轮的宽度。

　　4、牙齿图案：牙齿到图案定义在CAD中创建模型时要绘制的牙齿数。选项为“全部”，“无”或“第10”。如果将此设置为“全部”，GearTeq将创建包含所有齿的模式。

　　5、链轮倒角深度：螺旋角倒角深度定义了齿尖处倒角的深度。这是一个只读值，除非选择了特殊的ASA标准。

　　6、链轮外径：链轮外径显示链轮的外径。这是一个只读值。

　　7、链轮倒角宽度：齿轮倒角宽度定义齿尖处的倒角宽度。这是一个只读值，除非选择了特殊的ASA标准。

　　8、支持创建CAD装配体。

　　9、支持屏幕动画显示。

　　10、支持三维线框显示。

　　11、支持创建文本和CSV数据集。

　　12、用于制造的最佳的模型：采用齿轮ANSI-AGMA-2015-1-A01标准，当输入值的时候进行简单的数学计算。

软件特色

　　1、新的界面，但我们保持了旧的外观和感觉。

　　2、大多数对话窗口已被替换为可扩展数据屏幕。这允许操纵所有值，而不仅仅是对话窗口中的值。

　　3、组件选项卡控件已被替换为一个下拉框，可在组件类型之间切换，从而节省屏幕空间。

　　4、更大的图形屏幕，PRO版本有一个相当大和可追踪的图形屏幕。

　　5、撤消和重做按钮。

　　6、控制图形的线条重量和线条质量。

　　7、可定制界面，标签文本可以轻松更改，以满足您的需求，如语言与其他用户共享。

　　8、更改数据和图形屏幕的颜色和字体。与其他用户共享。

　　9、GearBelt现在被标记为同步皮带轮，同步带皮带轮齿廓现在使用由单个样条线绘制的滚刀法创建。

　　10、HTS，HTD和PowerGrip GT具有更精确的齿廓。

安装说明

　　1、用户可以根据本网站提供的下载地址下载得到相应的安装包，点击解压后即可打开

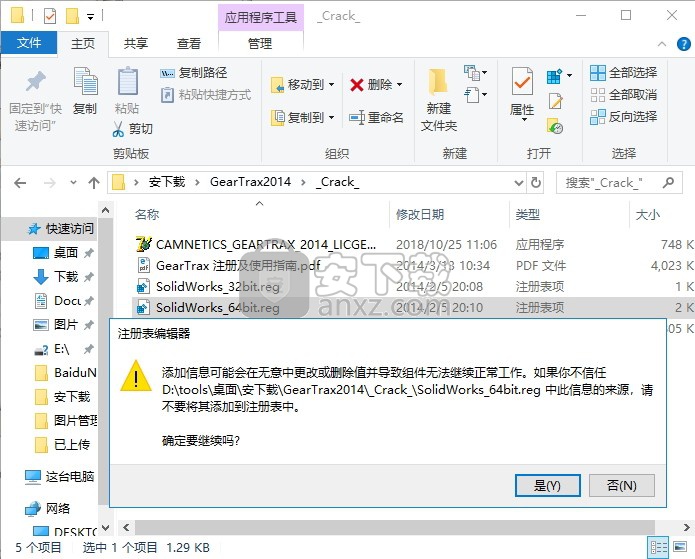

　　2、首先需要安装“Solidworks”，打开文件夹后，根据自己的系统选择对应程序进行安装，点击是按钮即可

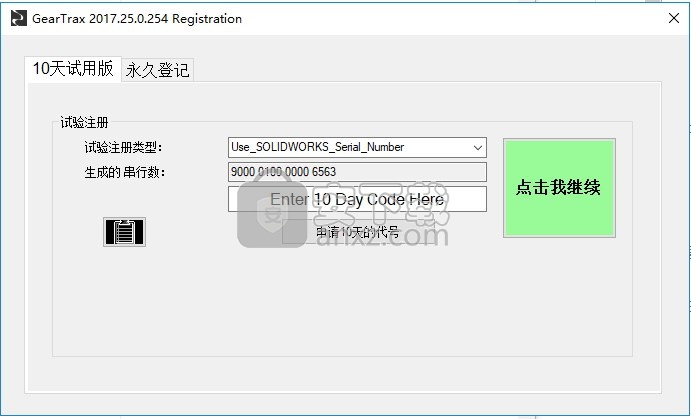

　　3、打开“GearTrax_SW_2017_25_0_254”目录，运行“GearTrax.exe”，弹出窗口复制序列号，需要安装在什么软件商就选择什么软件的序列号

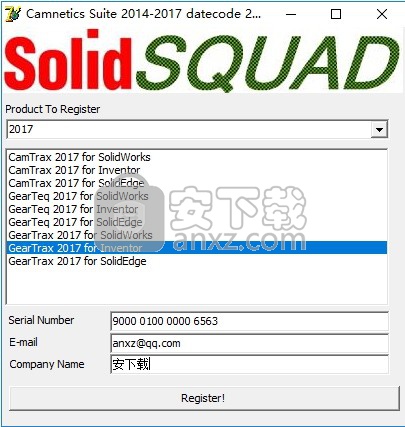

　　4、打开“_SolidSQUAD_”目录下的注册机“Camnetics.Suite.2017.LicGen.19082016.SSQ.exe”，选择序列号类型，输入刚才的序列号，输入任意Name，点击Register

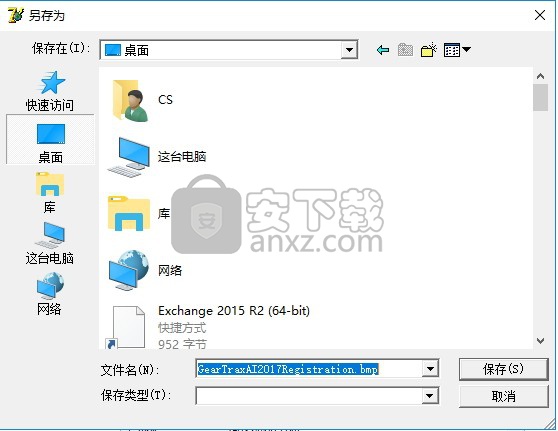

　　5、将生成的注册图片保存到桌面

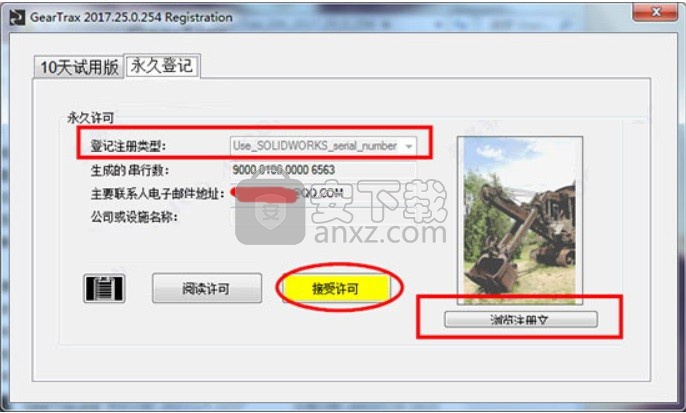

　　6、回到主界面，选择永久注册，点击“浏览注册文件”，载入刚才生成的许可文件即可完成

说明

　　1、完成上述操作过程，即可将应用程序完成

使用说明

　　轮毂安装

　　通过单击“集线器安装”按钮，可以将集线器添加到每个部件中。轮毂安装不适用于样条。

　　钻孔直径

　　孔径决定了孔的直径。

　　Bore Chamfer

　　Bore Chamfer定义了孔末端的倒角尺寸。

　　轮毂第一侧倒角

　　轮毂第一侧倒角定义了轮毂的倒角和圆角的大小，该轮毂在组件的一侧旋转。

　　轮毂第一侧直径

　　轮毂第一侧直径定义了轮毂直径的大小，该轮毂在组件的一侧旋转。

　　轮毂第一侧投影

　　轮毂第一侧投影定义轮毂的投影尺寸在组件的一侧旋转。

　　轮毂第二侧倒角

　　轮毂第二侧倒角定义了轮毂的倒角尺寸和圆角在零件的第二侧旋转。

　　轮毂第二侧直径

　　轮毂第二侧直径定义了轮毂直径的大小，该轮毂在组件的第二侧旋转。

　　轮毂第二侧投影

　　轮毂第二侧凸起定义了轮毂在部件的第二侧旋转的尺寸。

　　键槽

　　Keyway定义了要使用组件创建的键槽类型（如果有）。必须指定有效的孔径。

　　键槽位置

　　键槽位置定义了相对于齿的键槽;选择On Tooth Center或On Space Center。如果组件是行星齿轮组的一部分，则应将其留在“航天中心”选项中。

　　衬套侧面

　　衬套侧面定义了衬套将安装在组件的哪一侧。

　　拆分锥形衬套

　　安装剖分锥形衬套（如果有的话）定义了与组件一起使用的衬套。

　　标准固定螺丝

　　标准固定螺钉复选框定义标准固定螺钉是否应与键槽一起使用。只有在创建了轮毂和键槽时才会创建固定螺钉孔。

　　注释

　　表格和文本形式的注释可以添加到CAD工程图文档中。

　　单击“注释”按钮可以打开“注释”窗口。 如果您希望将该项添加到CAD工程图中的表或文本中，请将每个属性设置为True项。

　　插入表格

　　单击“作为表格插入”按钮，将表格添加到CAD工程图文档中。

　　插入为文本

　　单击“插入文本”按钮可将文本添加到CAD工程图文档中。

　　* SolidWorks用户注意事项：

　　·图形中的视图必须处于活动状态才能添加文本或表格

　　·文本或表中显示的参数是从零件文档的“配置特定”属性派生的。 如果零件文件中的任何值发生更改，则图形将反映这些更改。

　　工具栏

　　标准视图

　　面前

　　单击“前”工具栏按钮可在当前视图比例下将视图方向更改为“前”。

　　背部

　　单击“返回”工具栏按钮可在当前视图比例下将视图方向更改为“返回”。

　　剩下

　　单击“左”工具栏按钮可在当前视图比例下将视图方向更改为“左”。

　　对

　　单击右侧工具栏按钮可在当前视图比例下将视图方向更改为“右”。

　　最佳

　　单击“顶部”工具栏按钮可将视图方向更改为当前视图比例的“顶部”。

　　底部

　　单击“底部”工具栏按钮可在当前视图比例下将视图方向更改为“底部”。

　　等距

　　单击“等轴测图”工具栏按钮可在当前视图比例下将视图方向更改为“等轴测图”。

　　正常切割机

　　单击“法线到切割工具”工具栏按钮可将当前视图比例下的视图方向更改为切割器的法线。

　　视图

　　缩放至适合

　　单击“缩放以适合”工具栏按钮可更改当前视图方向以适合窗口内部。

　　缩放区域

　　单击“缩放区域”工具栏按钮允许用户在要以全屏显示的区域上绘制框。

　　放大

　　单击“放大”工具栏按钮允许用户通过在屏幕上拖动光标来使用鼠标左键进行放大或缩小。垂直向上拖动光标会增加显示的比例。向下拖动光标会减小显示的比例。通过从左上角拖动到右下角可以增加更改量。相反，通过从右上角拖动到左下角可以减少变化。

　　旋转视图

　　单击“旋转视图”工具栏按钮，用户可以使用鼠标左键或中间按钮在屏幕上拖动光标来旋转视图。

　　泛

　　单击“平移”工具栏按钮允许用户使用鼠标左键或中间按钮在屏幕上拖动光标来移动视图。

　　驾驶

　　单击“驱动器”工具栏按钮允许用户使用鼠标左键在屏幕上拖动光标来驱动组件。

　　模拟

　　停止

　　单击“停止”工具栏按钮将停止正在运行的模拟。

　　背部

　　单击“返回”工具栏按钮将驱动组件返回一个旋转增量。在选项菜单中设置旋转增量。

　　玩

　　单击“播放”工具栏按钮将驱动组件进行简短模拟。

　　播放反向

　　单击“播放反向”工具栏按钮将以相反方向驱动组件以进行简短模拟。

　　向前

　　单击“前进”工具栏按钮将使组件向前移动一个旋转增量。在选项菜单中设置旋转增量。

　　鼠标控件

　　鼠标滚轮

　　上下轮子可以缩放组件的视图。 所有缩放都是从屏幕中心完成，而不是鼠标位置。 将几何图形平移到屏幕中心，然后使用鼠标滚轮放大或缩小视图比例。 鼠标滚轮的方向可通过“选项”菜单中的设置进行控制。

　　鼠标中键（滚轮）

　　按住中间按钮拖动视图。 可以同时旋转滚轮以缩放视图。

　　由于小齿轮通常具有比其配合齿轮更少的齿，因此其缺点是两个部件中的较弱。为了弥补这种固有的弱点，可以通过增加其齿厚来使小齿轮的齿顶更加坚固。

　　通常调节小齿轮的配合齿轮以进行补偿，从而使齿轮的齿更薄。控制这种调整的过程也会改变附录和附录的长度。如果小齿轮的配合齿轮不能补偿这种调节，那么该对的中心距将会增大或减小。在某些情况下，这可以用于设计师的优势。

　　建议设计者考虑系数而不是简单的长度调整。一旦设计师习惯于根据系数进行思考，则不需要考虑直径（或模块）的尺寸。

　　例如，0.25齿顶修正系数将影响12径径齿轮齿轮，其影响24直径齿轮齿轮，与直径齿轮的尺寸成比例。更简单的附录修改是径向间距（或模块）和系数的导数。

　　在CAD中创建零件和装配体

　　在CAD中创建零件和装配很容易：

　　在仅包含一个零件的选项卡上，单击CAD中的“创建模型”将在CAD中创建新模型，而不会显示任何提示。

　　在包含两部分的选项卡上，选项是创建：

　　·组装和两种型号

　　·两种型号

　　·两种型号中的任何一种

　　·在某些情况下，可以将牙齿轮廓添加到CAD中的开放草图中

　　创建装配时，必须保存零件文件。 GearTrax始终对每个不同的部件使用相同的名称。如果先前在CAD中创建了部件，则需要将其关闭。创建新零件时，零件文件将被覆盖。如果要保留这些CAD文件，强烈建议立即使用新名称保存这些CAD文件。

　　将牙齿切割实体插入CAD中的开放草图中

　　可以在CAD中的开放草图中创建以下组件的切齿实体：

　　·正齿轮

　　·正齿轮

　　·链轮

　　·内花键

　　·外花键

　　要仅创建牙齿切割实体，请在“在CAD中创建”下拉框中选择适当的选项。然后单击“创建”按钮。

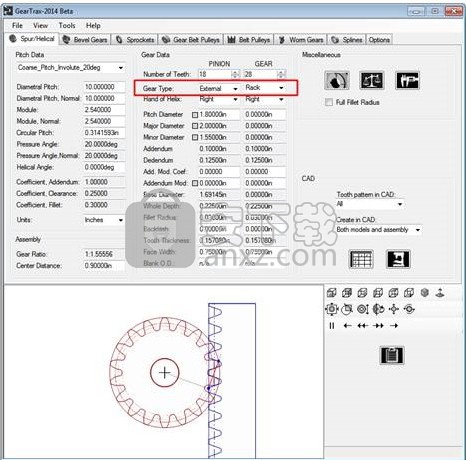

　　齿条和小齿轮

　　在GearTrax中创建齿条齿轮很容易：

　　对于Gear，Gear Type选择Rack。

　　设置所有其他所需参数，如直径节距和齿数。

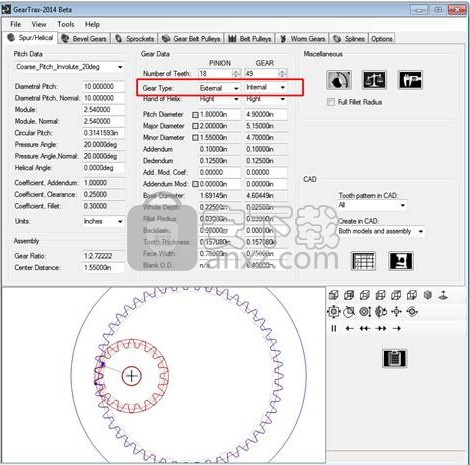

　　内齿轮组

　　在GearTrax中创建内部齿轮组很容易：

　　对于Gear，Gear Type选择Internal。

　　设置所有其他所需参数，如直径节距和齿数。

GearTrax2018 更新

　　1、更换了新的界面，但我们保持了旧的外观和感觉。

　　2、大多数对话窗口已被替换为可扩展数据屏幕，这允许操纵所有值，而不仅仅是对话窗口中的值。

　　3、组件选项卡控件已被替换为一个下拉框，可在组件类型之间切换，从而节省屏幕空间。

　　4、更大的图形屏幕，PRO版本有一个相当大和可追踪的图形屏幕。

　　4、修复了一些bug，优化了软件界面。

　　5、优化了软件性能。
