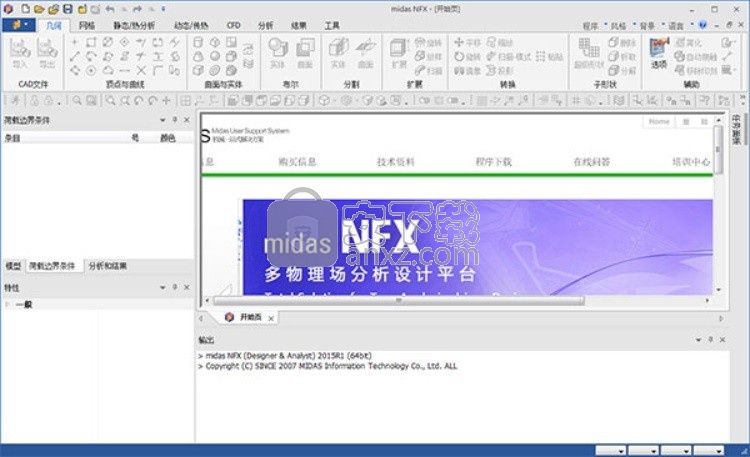

MIDAS NFX 2016 R1中文

　　MIDAS NFX 2016是一款集结构、流体仿真与优化设计于一体的通用有限元(CAE)分析软件，新版本支持选择多个独立面，布尔后生成一个壳，这个功能用于面没有重叠和复制时，但是任何边界的边都与面有接触；支持并集功能，通过融合多个选择面建立一个单一的壳，提供丰富的选择面，用户可以根据自己的需要选择要并集的面；支持缝合、容差，输入缝合操作中的允许容差，如果所选面的外边间隙在这个容差内，就形成了一个没有自由边的独立的壳；支持非多样线，缝合有一边重合的3个以上的表面，如果没有勾选这个选项，非流形表面基本不会被缝合；提供的合并面功能用于很多表面可以被定义于一个单一表面的情况，删除外边并把它们合差成一个单独的表面。强大又实用，需要的用户可以下载体验

新版功能

　　1、软件的易用性

　　·首款中文软件，全中文技术资料和帮助文档

　　·向导式操作

　　·分析助手

　　·几何模型创建的便利性

　　2、模型清理功能的强大性

　　·便于查找及识别删除对象的操作界面

　　·用不同的颜色标记大小和范围

　　·各种细节（倒角、小孔）的清理

　　3、设计和分析一体化

　　·设计更改实时性，设计与分析同步

　　·参数化分析

　　·企业分析标准化

　　4、装配体分析的简单性

　　·装配体接触自动搜索定义

　　·模型导入时自动定义接触

　　·求解器自动生成接触

　　·专门的接触管理工具

　　5、高质量网格

　　·六面体网格自动生成

　　·复杂实体生成六面体为主的网格

　　·复杂装配体并行网格化分

　　·大幅度减少单元数量

　　6、结果查看的实用性

　　·结果查看多样性：数值、图形、表格等

　　·查看实时性

　　·多种数据整理工具

　　·Word报告书自动生成

　　7、分析功能的强大性

　　·同一产品可进行结构设计中的结构、热和流体分析

　　·同一操作环境和模型完成线性到非线性、结构到流体的分析

　　·疲劳分析

　　·显式分析

软件特色

　　一、midas NFX模块介绍：

　　1、模块1-非线性静力

　　-材料非线性分析(弹塑性、不可压缩/可压缩橡胶)

　　-几何非线性分析(大位移、大旋转)

　　-接触非线性分析(一般接触、摩擦接触)

　　-自动载荷增量

　　-使用函数的准静态载荷增量

　　-连续/独立的载荷条件组合

　　-分析和接续分析过程中的收敛状态和中间结果

　　2、模块2-疲劳分析

　　-应力法、应变法

　　-破坏水平、疲劳寿命结果

　　-指定分析目标 (边界、全局、用户定义等)

　　-雨流计数法

　　-平均应力修正

　　-S-N曲线、e-N曲线

　　3、模块3-热分析稳态热传递/热应力分析

　　-温度依赖材料特性/温度依赖边界条件

　　瞬态热传递/热应力分析

　　-使用传感器的有效瞬态热传递分析

　　-单一工况传热及应力连续分析

　　4、模块4-线性动力

　　-瞬态动力响应分析

　　-响应谱分析

　　-频率响应分析

　　-多体系统

　　-考虑多载荷条件下分析功能

　　-自动时间增量

　　-考虑预应力分析功能

　　-多种阻尼效果(模态、结构、材料、瑞利、频率依存）

安装步骤

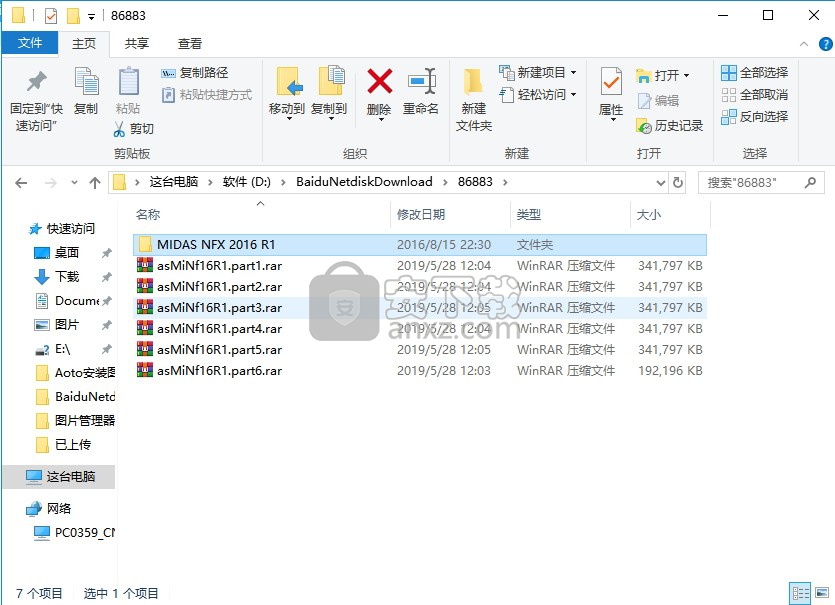

　　1、用户可以根据本网站提供的下载地址得到相应的程序安装包

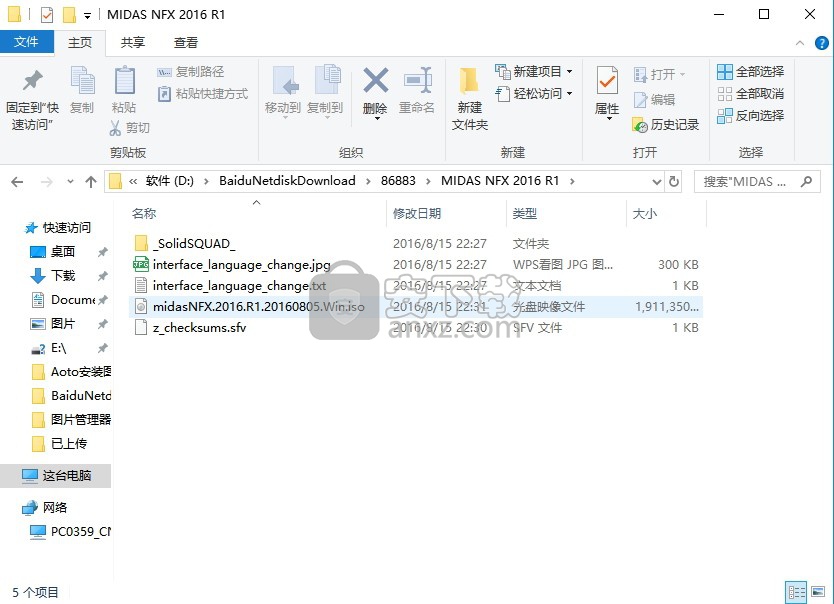

　　2、解压后，即可得到可以直接使用的程序安装包，双击主程序进行安装

　　3、弹出应用程序安装环境加载界面，点击按钮即可

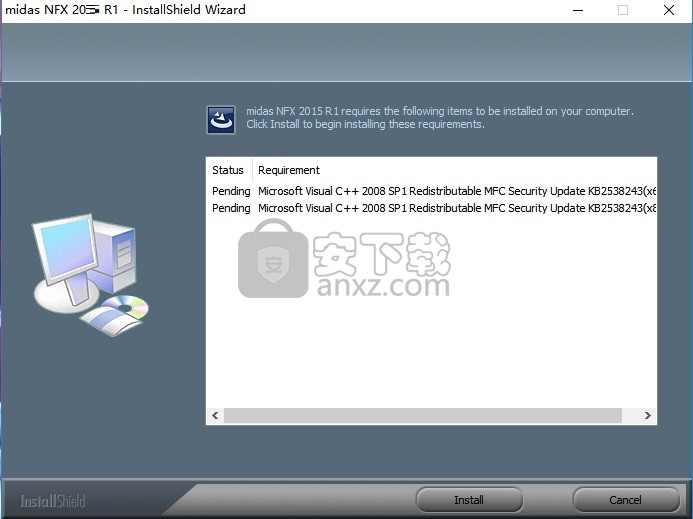

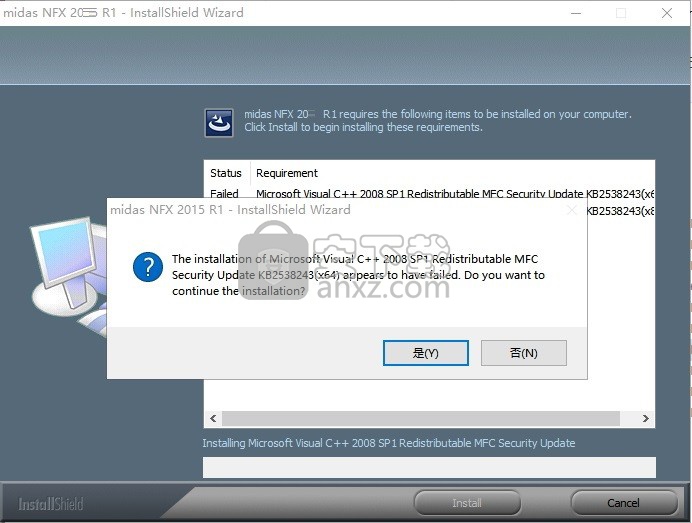

　　4、在加载过程中弹出一个组件确认界面，点击是按钮即可，需要点击两次

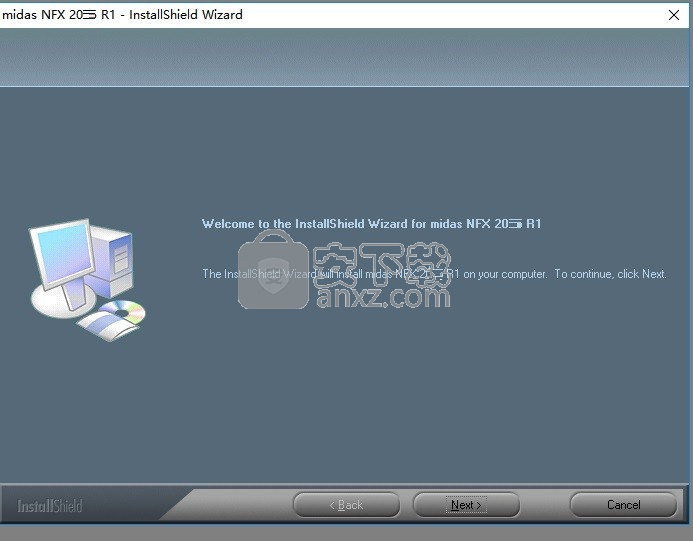

　　5、弹出程序安装向导界面，点击下一步按钮即可继续

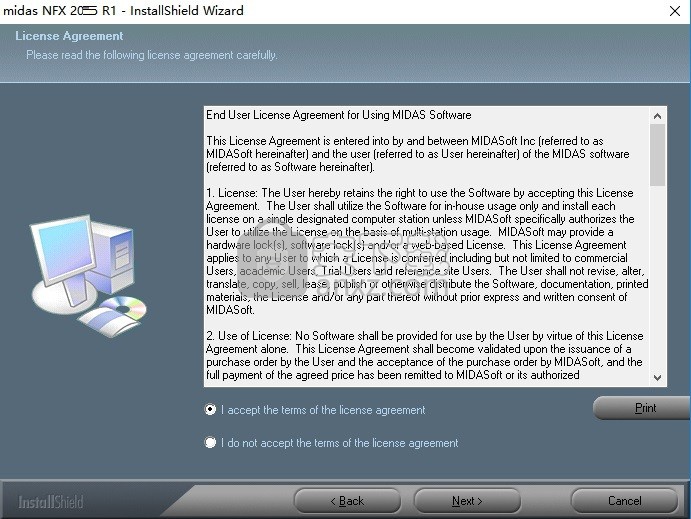

　　6、使用鼠标点击我同意程序安装许可协议，点击下一步按钮即可

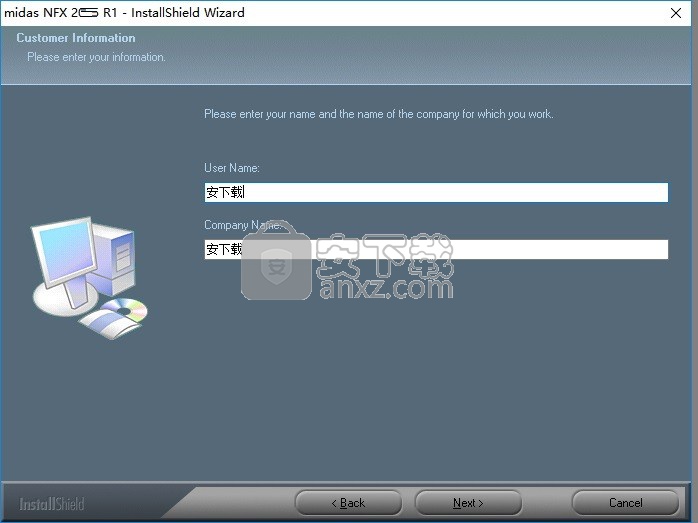

　　7、弹出程序信息填写界面，可以直接点击下一步按钮，也可以根据自己的信息进行填写

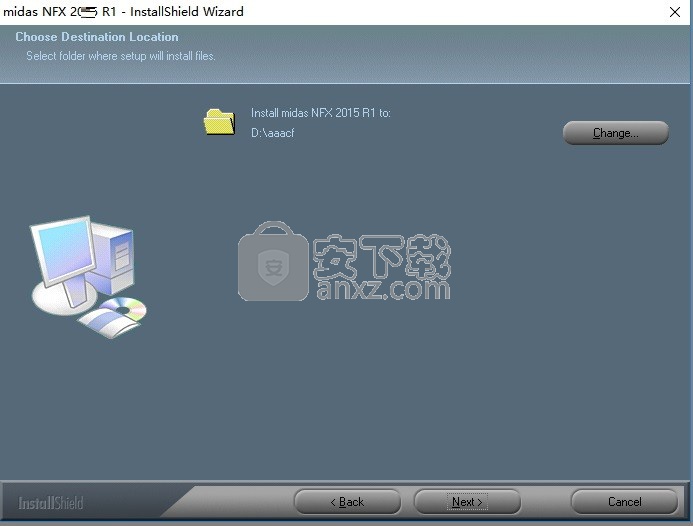

　　8、弹出应用程序安装路径选择界面，点击浏览按钮即可进行更改

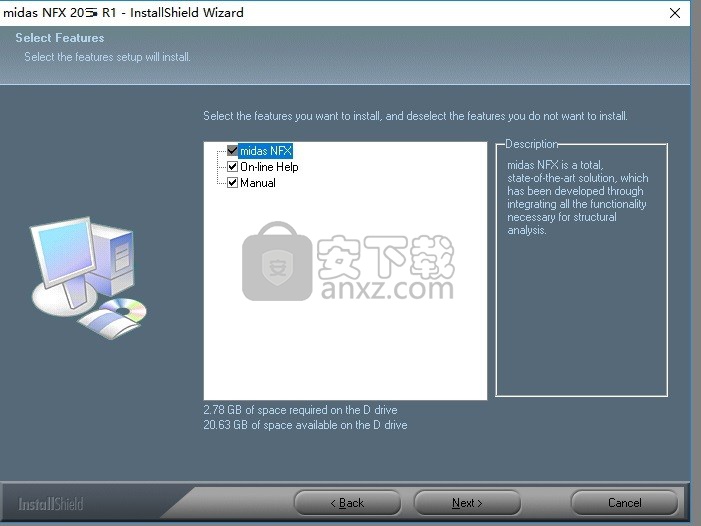

　　9、弹出程序组件选择界面，可以根据自己的需要进行选择，建议默认

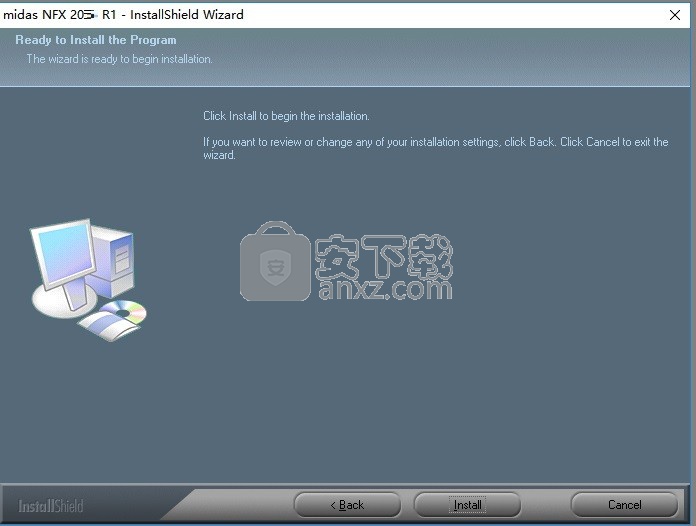

　　10、弹出程序安装确认界面，如果有错误的地方，可以点击上一步进行修改

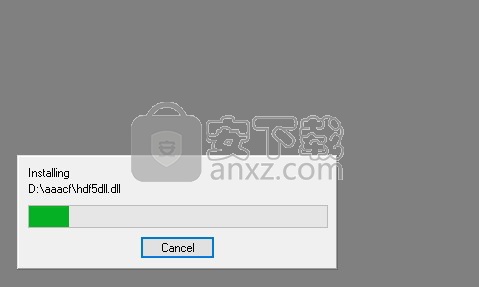

　　11、等待程序安装进度条加载完成，需要等待一会儿

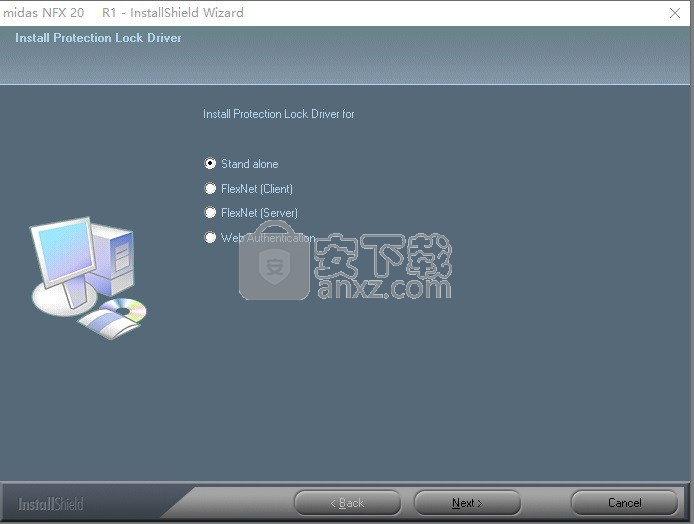

　　12、用户可以可以根据自己的需要选择类型安装

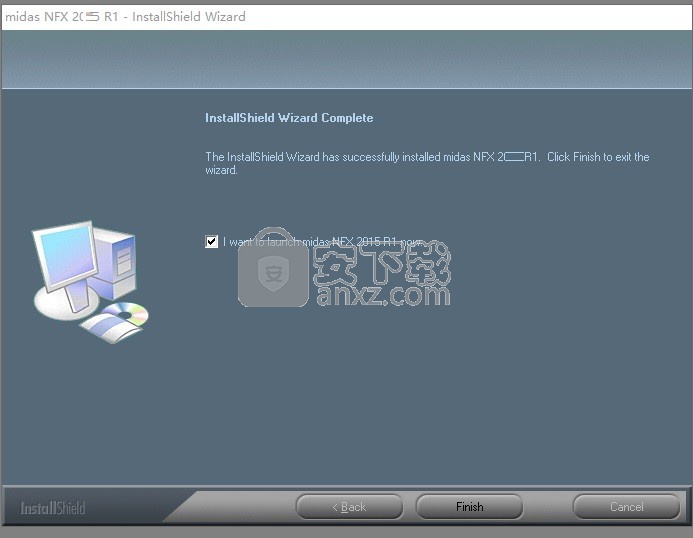

　　13、安装完成后，弹出程序安装完成界面，点击完成按钮即可

方法

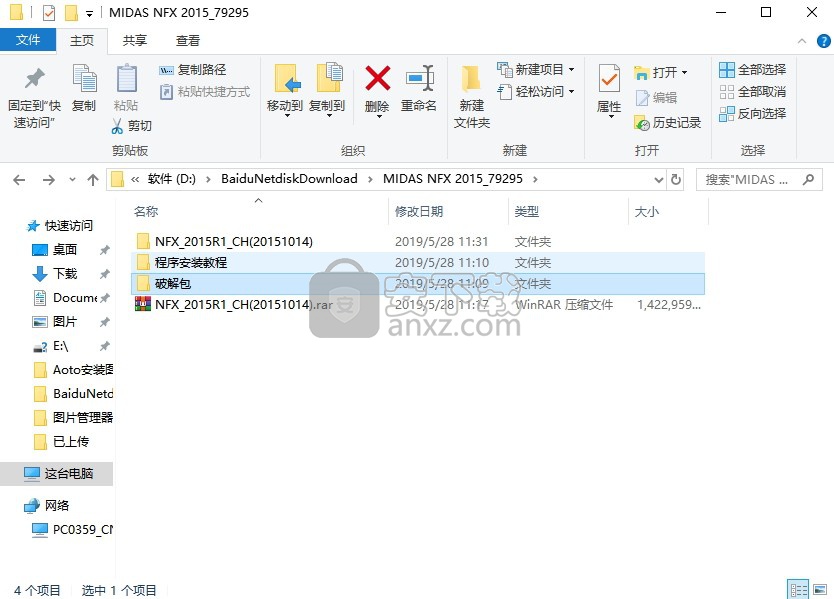

　　1、程序安装完成后，打开安装包，找到文件

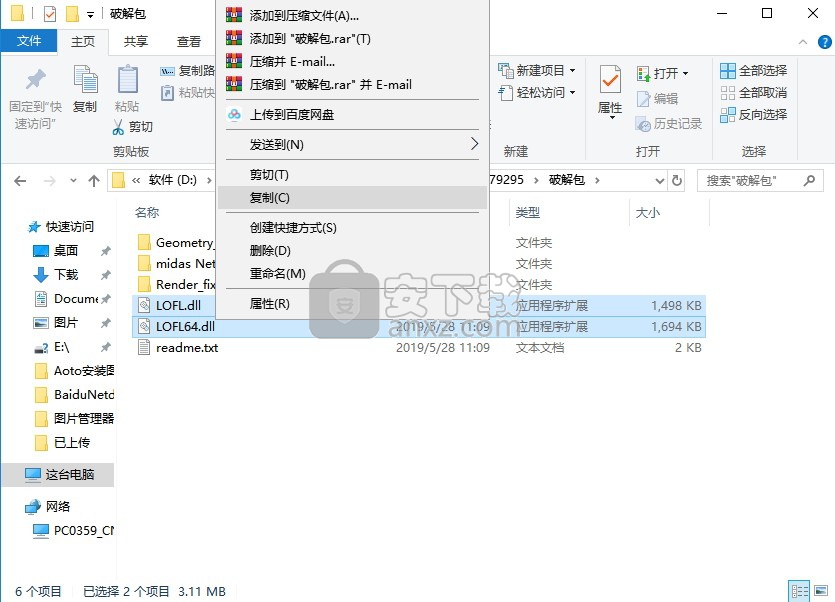

　　2、将“LOFL.dll”和“LOFL64.dll”补丁复制到粘贴板

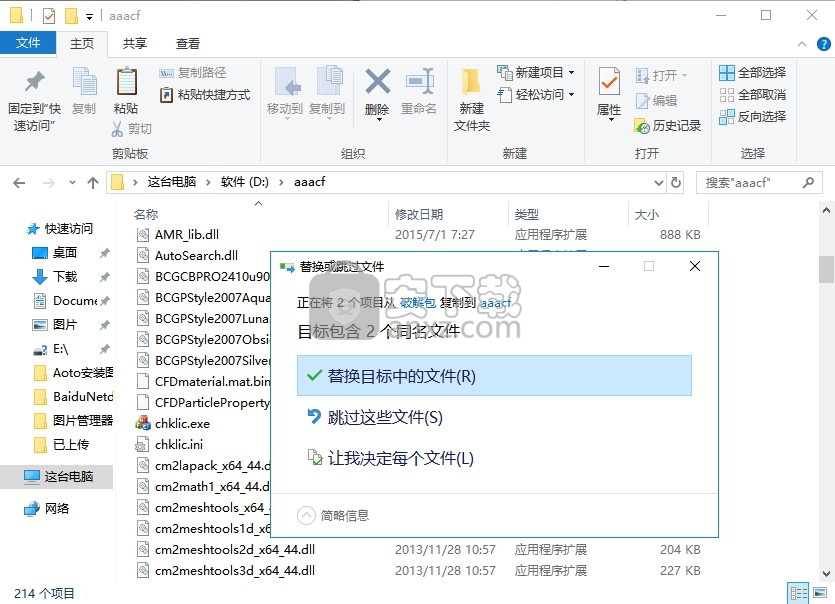

　　3、然后打开程序安装路径文件夹，将其复制替换软件的源文件即可，默认路径：C:\Program Files\midas NFX 2015 R1

使用说明

　　如果用户在使用过程中出现了以下警告，可以通过相应的补救方法进行补救

　　警告: 时间增量自动缩减。

　　原因

　　在稳态CFD分析中，当求解器自动减少时间增量来提高收敛能力时，会产生警告。

　　分析类型

　　全部模块。

　　相关菜单

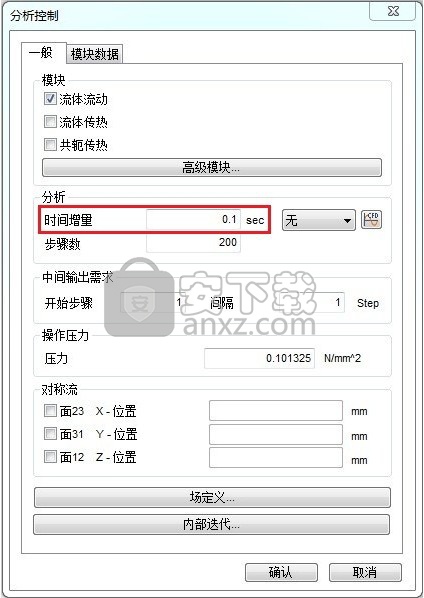

　　主菜单 ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [稳态 CFD] ▶ [分析控制]

　　补救办法

　　在稳态CFD分析当中，输入较小的时间增量来保证问题的收敛性。这样做以后，警告对话框就不会再出现。但是，程序本身会自动改变时间增量值，所以对于这种警告，也可忽略。

　　警告: 发现 * 太大. 对于本次分析，时间增量太大。

　　原因

　　在瞬态CFD分析中，如果时间增量太大，会出现警告(比如，发现时间_增量太大。对于本次分析，时间增量太大)。

　　分析类型

　　全部模块。

　　相关菜单

　　主菜单 ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [分析类型] ▶ [瞬态 CFD] ▶ [分析控制]

　　补救办法

　　在瞬态CFD分析中，输入较小的时间增量。这样做以后，警告对话框就不会再出现。

　　警告: 在 *发现奇异系统？

　　原因

　　在计算过程当中，求解器会比较速度、压力和温度等物理量的先前时间步值和当前时间步值。通过比较，判断计算是否正确，结果是否收敛。如果当前时间步值与先前时间步值的差很大，没有达到收敛，当求解器继续计算时，结果就会出现发散。警告就是在这些情况下产生(例如：在X方向速度求解发现奇异系统？)

　　分析类型

　　全部模块。

　　相关菜单

　　主菜单 ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [稳态 CFD] ▶ [分析控制]

　　补救办法

　　由于警告信息与收敛性有关，因此可以通过修改时间增量、最大迭代次数和网格尺寸来适应边界条件和初始条件。

　　1. 点击[主菜单] ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [分析类型: *** CFD] ▶ [分析控制]，再点击 [内部迭代]，根据错误信息，增加相关项的迭代次数。 .

　　2. 点击[主菜单] ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [分析类型: *** CFD] ▶ [分析控制]，再点击[场定义]，指定符合实际情况的初始条件，以获得满意的结果。

　　3. 创建细密的网格，或者点击[分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [分析类型: *** CFD] ▶ [分析控制]，减少[时间增量]。

　　如果模型不正确，也会发生错误，所以需重新查看分析条件。

　　警告: 在迭代1000后，所选求解器无法求解X* 。最在迭代1000次后，最后值 * 不能完成求解。尝试选择其他求解器。

　　原因

　　分析过程当中产生的临时文件没有完成删除(比如，在迭代1000次后，所选求解器没有正确求解X方向速度。在迭代1000次后，最后值1.456e+10不能完成求解。尝试选择其他求解器)。

　　分析类型

　　所有分析类型。

　　相关菜单

　　主菜单 ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [稳态 CFD] ▶ [分析控制]

　　补救办法

　　由于错误信息与收敛问题有关，因此可以通过修改时间增量、最大迭代次数和网格尺寸来适应边界条件和初始条件。

　　1. 点击[主菜单] ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [分析类型: *** CFD] ▶ [分析控制]，再点击 [内部迭代]，根据错误信息，增加相关项的迭代次数。

　　2. 点击[主菜单] ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [分析类型: *** CFD] ▶ [分析控制]，再点击[场定义]，指定符合实际情况的初始条件，以获得满意的结果。

　　3. 创建细密的网格，或者点击[分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [分析类型: *** CFD] ▶ [分析控制]，减少[时间增量]。

　　如果模型不正确，也会发生错误，所以需重新查看分析条件。

　　警告: 发现重力向量为零。对吗？

　　原因

　　如果重力为零或者没有输入值，会出现警告。

　　分析类型

　　所有分析类型。

　　警告: 迭代次数 = *, 时间 = *: 迭代次数要多于*次。

　　原因

　　如果在最大迭代次数内问题没有收敛，就会出现警告(例如，警告：迭代次数=3，时间=0.03。迭代次数要多于3次)。

　　分析类型

　　所有分析类型。

　　相关菜单

　　主菜单 ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [*** CFD] ▶ [分析控制]

　　补救办法

　　点击[主菜单] ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [*** CFD]，增加时间增量。

　　一般来说，开始不收敛的问题随着计算的进行可能会收敛，所以在刚开始迭代的时候出现警告信息可以不予考虑。然而，如果警告信息重复出现，问题就很有可能发散，需要上面的办法进行补救。

　　警告: 时间增量太小l (出现dt < min(tau)/5 )

　　原因

　　用户所输入的时间增量比 min(tau)/5还小时，就会出现警告 。克朗数用来估测偏微分方程的收敛性，它的定义是x向流速的增量/最大单元长度。

　　分析类型

　　所有分析类型

　　相关菜单

　　主菜单 ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [*** CFD] ▶ [分析控制]

　　补救办法

　　点击[主菜单] ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [*** CFD]，增加时间增量。

　　总的来说，随着计算的进行，问题会收敛。所以可以忽略出现的警告。

　　警告: 可能有湍流效应但不能进行计算。应该从模块数据里面选择湍流模型->湍流。

　　原因

　　问题涉及到湍流但用户没有定义湍流模型。 湍流中的 雷诺数是一个无量纲的量，等于流体惯性力与粘性力的比值，计算公式可以表达为 (密度 x 流速 x 水力直径)/粘性。如果流体的雷诺数大于4000，流体的流动状态就可以认为是湍流。

　　分析类型

　　所有分析类型。

　　相关菜单

　　主菜单 ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [*** CFD] ▶ [分析控制] ▶ [模块数据] ▶ [湍流模型]

　　补救办法

　　如果问题没有涉及到湍流，可以忽略警告信息；若有，则需要选择湍流模型。

　　警告: 密度不是常数但根据密度的流动率选项没开打开。

　　原因

　　如果密度不是常数而没有激活流动率函数，就会产生警告信息。流动率是用来描述密度相对较低的流体出现上升的物理现象。

　　分析类型

　　一般CFD分析，传热分析。

　　相关菜单

　　主菜单 ▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [*** CFD] ▶ [分析控制] ▶ [模块数据]

　　补救办法

　　在模块数据中激活 [根据密度的流动率] 。

　　如果不考虑根据密度的流动率，可以忽略警告信息。

　　警告: ODD设置必须要用到根据密度的流动率。求解器会自动激活根据密度的流动率选项框。

　　原因

　　计算分析用到自由面等级设置模块时需要考虑用来计算浮力的流动率，但是在设置的时候没有勾选流动率选项框。

　　分析类型

　　自由面 - 等级组。

　　相关菜单

　　▶ [分析 & 结果] ▶ [分析工况] ▶ [一般] ▶ [求解类型] ▶ [*** CFD] ▶ [分析控制] ▶ [模块数据]

　　补救办法

　　如果在计算过程当中没有勾选流动率选项框，求解器会自动激活。

　　激活 [根据密度的流动率] 。

　　警告: 不能正确地对节点 * * * *进行插值计算。

　　原因

　　接触面的定义脱离实际情况时就会产生此类警告信息。 (例如 警告: 不能正确地对节点 3241 3.25 0.0 0.0进行插值计算)。

　　分析类型

　　全部模块。

　　相关菜单

　　主菜单 ▶ [动态/传热/CFD 分析] ▶ [接触/连接] ▶ [手动 (CFD)]

　　补救办法

　　重新定义接触对。出现此类警告时分析很可能会终止。当接触对的定义超出实际接触情况时就会发生警告，因此定义接触对的时候要考虑几何体的形状。

　　警告: 流体域: * 没有在任意点定义

　　原因

　　分析域内特性没有在参考点上定义。

　　一般地，在CFD分析中，在分析域内，若干特性至少要在一个节点上定义。如果缺少这些特性，在时间没有固定的情况下，分析时间会相对变大。

　　（例如：警告：流体域：压力没有在任何点上定义）

　　分析类型

　　全部模块

　　相关菜单

　　主菜单 ▶ [动态/传热/CFD分析] ▶ [CFD]

　　补救办法

　　在 [动态/传热/CFD分析] ▶ [CFD]中指定必要的边界条件来确定参考值.

　　1. 与传热相关的边界条件（固体传热）

　　温度

　　热流

　　2. 与组分扩散相关的边界条件

　　组分浓度

　　组分传输率

　　3. 与网格变形相关的边界条件

　　壁边界条件的壁控制

　　网格变形

　　4. 与自由面等级设置相关的边界条件

　　自由面等级设置

　　5. 与自由面-自由面相关的边界条件

　　自由面等级

　　6. 与公共项相关的边界条件

　　壁

　　7. 除了上面的条件以外，定义其它一般流体条件
