　　草图大师SketchUp 7.1中文版是由google公司出品的一款方便实用，功能强大的3D设计软件，在新版本中，用户可以根据自己的需要制作出色的3D仓库模型，支持3D模型库开发模型以及组件，整个设计过程都为可视化，提供强大的设计和规范建模平台，设计出的模型可以在较大项目的上下文中作为组件运行良好的模型；用户可以在创建组件时使用工具和技术在SketchUp中快速工作，包括使用子组件（可能是镜像或阵列），场景，剖面和图层，这些技术可以使用户能够高效地进行建模，并且可以帮助用户预测产品模型的未来变化。强大又实用，需要的用户可以下载体验

新版功能

　　1、全新修改内核引擎，支持大模型，使新版本在移动、缩放、拖动大模型时更为流畅。

　　2、全新的贴图模式可以直接使用谷歌地图中的街景图片。新的版本您可以使用谷歌街景图像直接添加真实世界的照片纹理和您的地理信息赋予SketchUp模型。

　　3、全新版本可以让您可以使用組件浏览器直接搜索你正在建立模型附近已经有的三维模型，并且您可以选择您要下载的模式以适应您的工作。

　　4、新版本中您可以直接上传您的单个组件、完整的建筑模型、规划模型等至Google免费的3D模型库，并且能保持动态组件的各项功能等。

　　5、支持输入输出Collada的文件。Collada的是一个开放标准的3D文件格式，可在更多的CG程序类使用。本站将专门详细说明和制作本格式的使用教程。本版本中COLLADA 与 KMZ文件格式将会更方便地输入和输出，是您操作模型更加便利。

　　6、KMZ 是同時含有3D模型和地理位置信息的标准谷歌地球文件格式。新版本的SketchUp可以让您在获得谷歌模型下载的同时读取其地理位置信息。

软件特色

　　1、独特简洁的界面，可以让设计师短期内掌握

　　2、适用范围广阔，可以应用在建筑，规划，园林，景观，室内以及工业设计等领域

　　3、方便的推拉功能，设计师通过一个图形就可以方便的生成3D几何体，无需进行复杂的三维建模

　　4、快速生成任何位置的剖面，使设计者清楚的了解建筑的内部结构，可以随意生成二维剖面图并快速导入AutoCAD进行处理

　　5、与AutoCAD，Revit,3dmax，PIRANESI等软件结合使用，快速导入和导出DWG,DXF,JPG,3DS格式文件，实现方案构思，效果图与施工图绘制的完美结合，同时提供与AutoCAD和ARCHICAD等设计工具的插件

　　6、自带大量门，窗，柱，家具等组件库和建筑肌理边线需要的材质库

　　7、轻松制作方案演示视频动画，全方位表达设计师的创作思路

　　8、具有草稿，线稿，透视，渲染等不同显示模式

　　9、准确定位阴影和日照，设计师可以根据建筑物所在地区和时间实时进行阴影和日照分析

　　10、简便的进行空间尺寸和文字的标注，并且标注部分始终面向设计者手

安装步骤

　　1、点击下载地址即可下载到对应的程序安装包，解压后点击即可安装

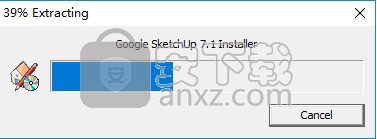

　　2、弹出一个新的程序界面，需要等待一会儿，程序数据解压界面

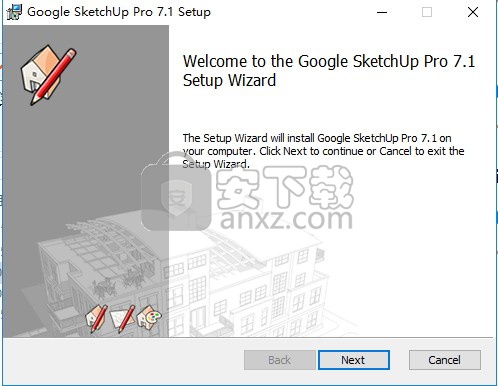

　　3、弹出程序安装向导，点击下一步按钮直接进入下一安装界面

　　4、弹出程序安装许可协议同意界面，勾选我同意按钮，点击下一步按钮

　　5、点击更改按钮进行修改应用程序安装路径，可以自由选择

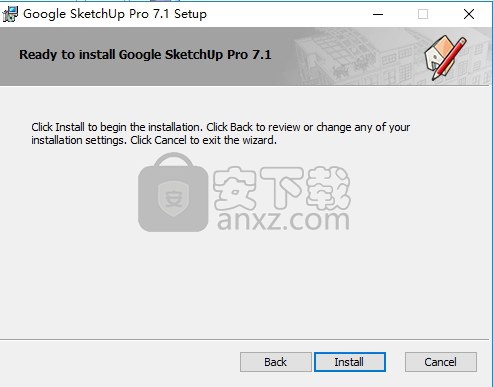

　　6、核对程序安装信息无误后，点击安装按钮安装程序即可

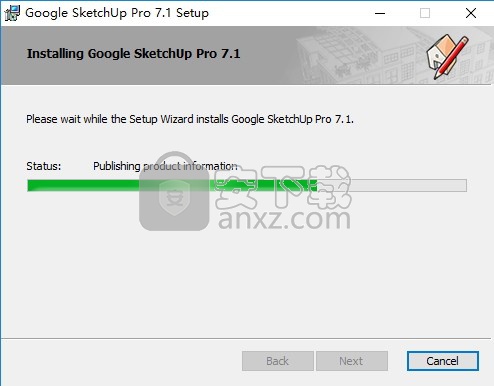

　　7、等待应用程序安装完成，需要等待一会儿

　　8、弹出应用程序安装完成界面，点击完成按钮即可

方法

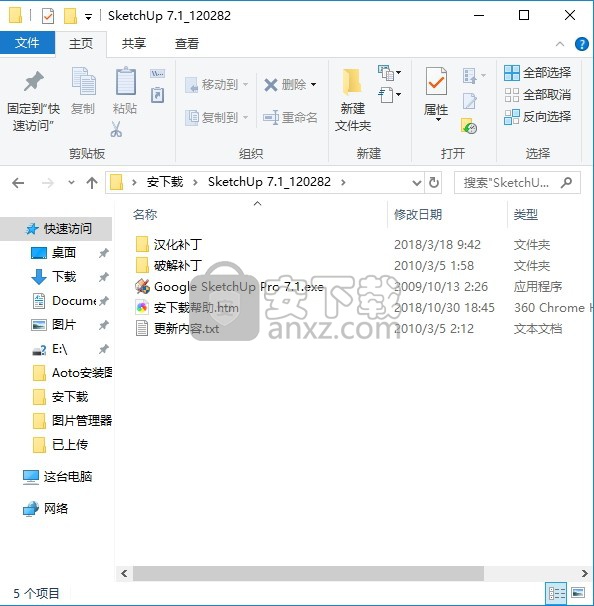

　　1、程序安装完成后，打开程序安装包，找到程序文件，将补丁文件夹下面的SketchUp.exe程序复制到粘贴板

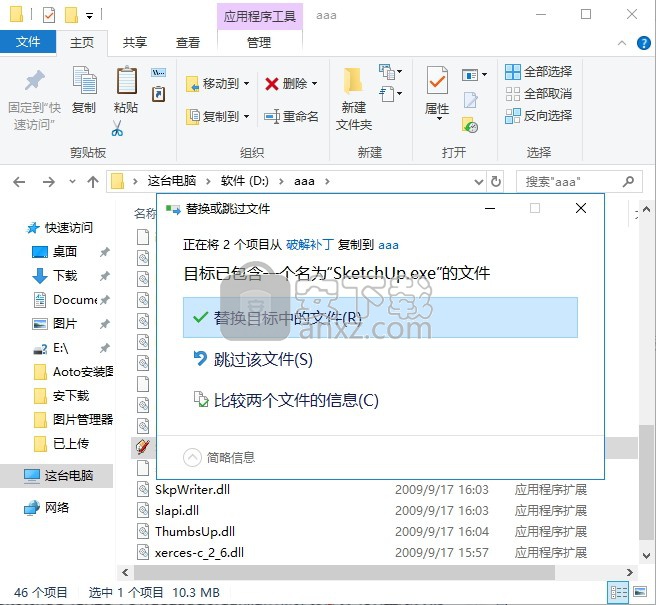

　　2、打开程序安装路径文件夹，将复制的程序文件粘贴覆盖其源文件

　　3、回到程序主界面，双击快捷键启动程序，点击“Start using SketchUp”

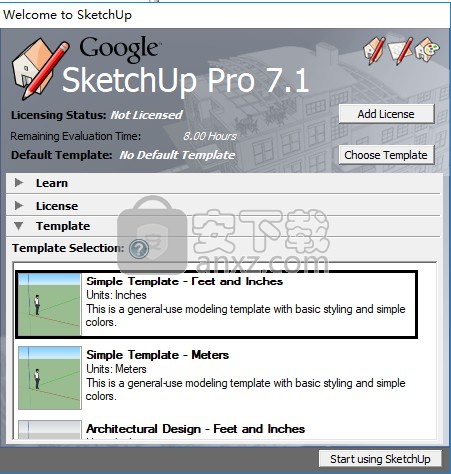

　　4、弹出一个类型选择界面，可以根据需要点击进行选择，点击“Start using SketchUp”即可打开

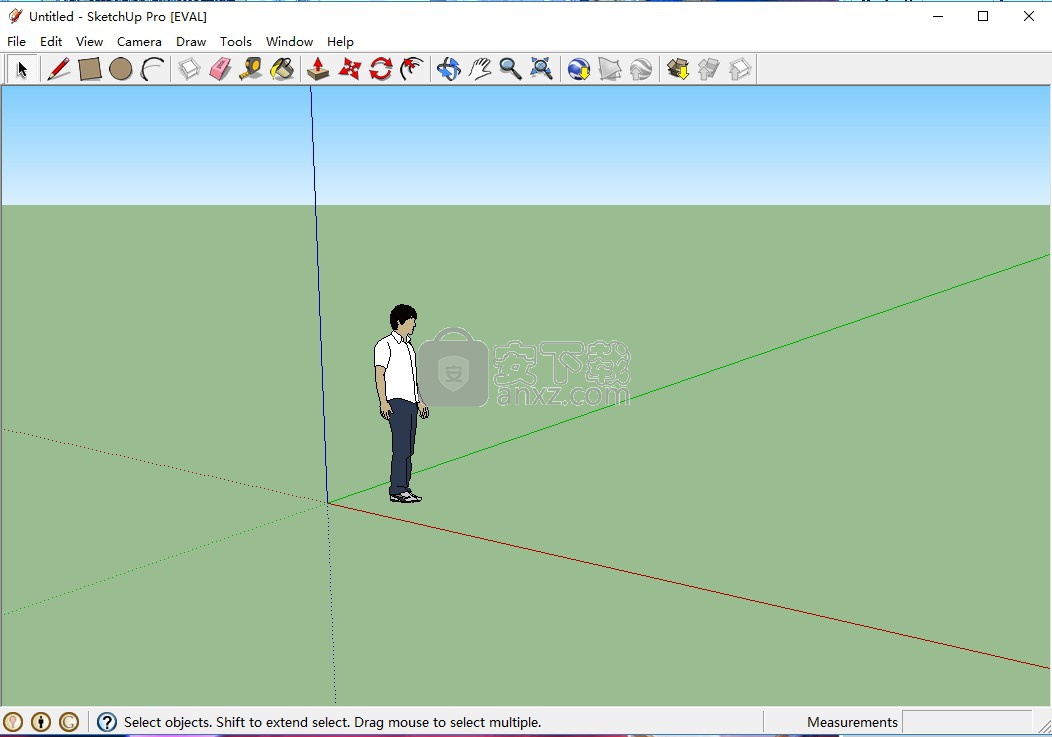

　　5、弹出应用程序主界面，显示程序功能，依次选择Help--License-Authorize，打开激活界面，现在最小化应用程序

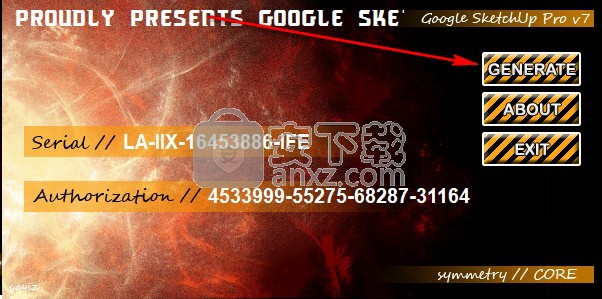

　　6、打开安装包内补丁文件夹下的“算号器.exe”注册机（如果在安装包内打开不行，就到程序路径下打开），点击“GENERATE”，将自动生成一组注册信息，如下图所示：

　　7、将生成的输入激活码和序列号复制到SketchUp原程序的激活界面中，点击“OK”按钮，即可成功！

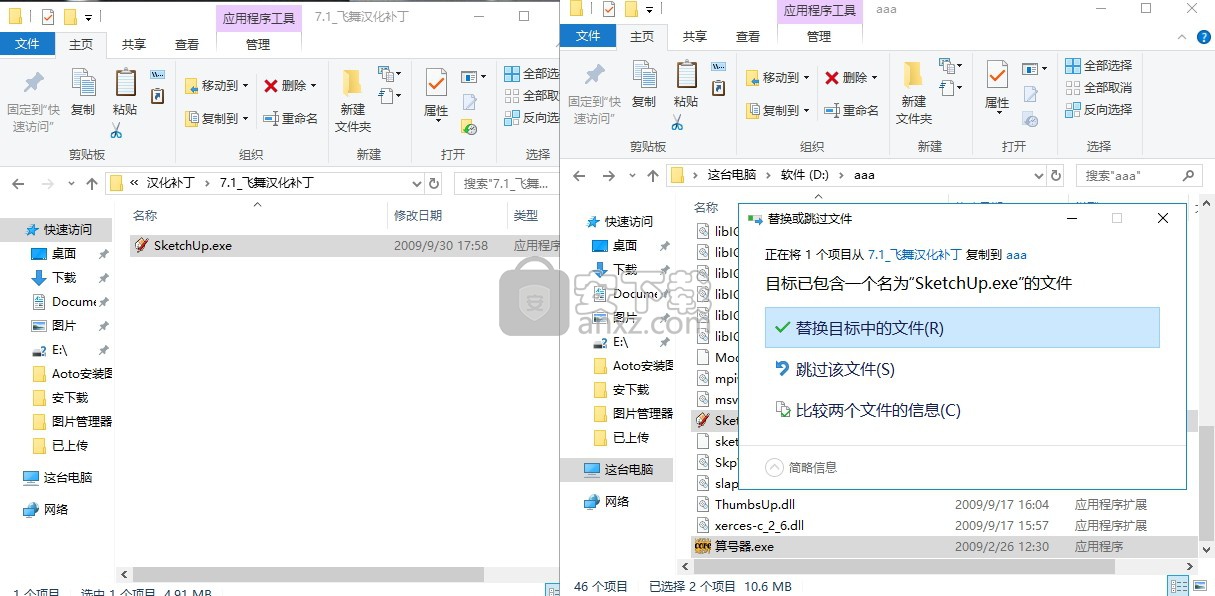

　　8、下面请关闭软件开始汉化，请解压汉化补丁文件夹下的汉化补丁文件（二选一即可），将解压出来的“SketchUp.exe”汉化程序，同样复制到SketchUp的安装根目录下选择替换操作

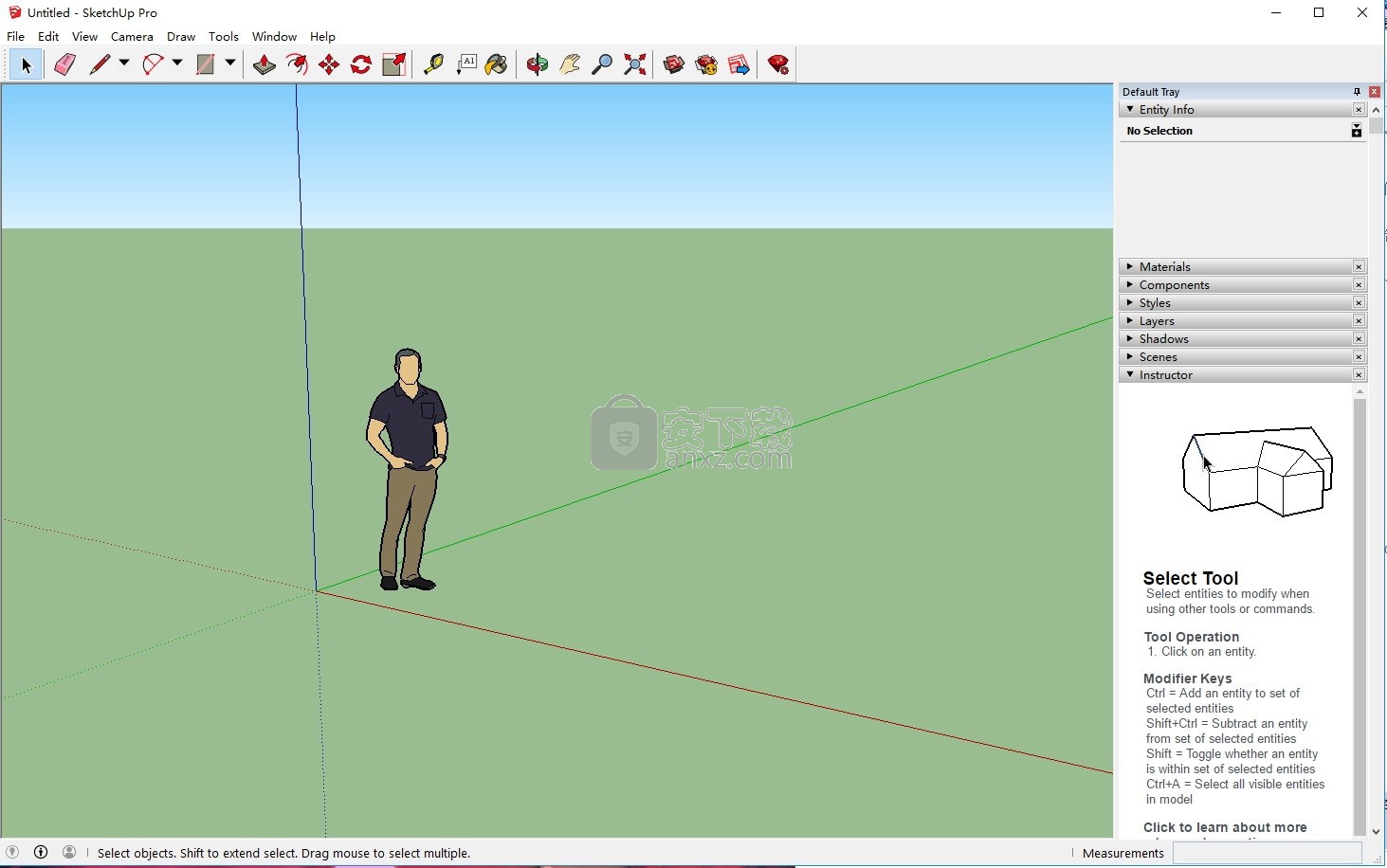

　　9、重新打开应用程序即可将程序汉化完成，显示汉语界面

使用说明

　　在Layout2.1版本中更新以下事项：

　　1、更为轻松的标注尺寸方式，并且可以自己制作符号，支持比例缩放和矢量图形设计文件的创建与布局，更轻松地绘制简8、增加在Layout2.1中对齐SketchUp模型的功能。点、线、面等在SketchUp模型中使用了捕捉功能。。

　　2、Layout2.1改进的手绘工具。Layout2.1中的曲线手绘工具可以绘制完善的矢量线条，您可以任意编剧并且曲线更平滑。

　　3、全新的表格绘制功能，Layout 2.1 可以很方便的进行表格绘制，您可以随时插入符号或编号在您的文本中。

　　4、全新改进的复制和粘贴功能。目前您可以更加容易地在Layout2.1中移动复制图形和黏贴来自其它程序的中文本内容。

　　请记住，那里的设计师只想使用您发布到3D模型库的对象。这些指南旨在帮助您考虑那些最终有助于设计人员使用您的产品模型的内容。

　　访问3D模型库说明了打开3D模型库主页的方法。

　　在您知道如何进入3D模型库之后，3D模型库界面介绍会引导您进入3D模型库主页面上的基本功能以及模型详细信息页面。

　　要将模型上传到3D模型库或与其他用户交互，您需要一个3D模型库帐户。创建用户帐户并登录可帮助您入门。

　　要在3D模型库中创建个人或专业人员，请完成3D模型库配置文件。管理您的3D模型仓库配置文件介绍了如何共享有关您自己和工作的信息以及如何链接到您的网站和社交媒体配置文件。

　　这是一个清单，可帮助您为3D模型库用户提供出色的模型。一个好的产品模型应符合以下清单项目：

　　处于真实世界的大小

　　使用常识轴原点

　　正确的面部方向

　　表示项目的最小几何体

　　最小材料图像尺寸

　　嵌入有用的元数据

　　3D模型库内容的重组

　　清除未使用的层，组件和材料（型号信息>清除未使用的）

　　使用一层：Layer0（或最小层）

　　使用一个简单的一致风格

　　没有杂散几何

　　没有剖面飞机

　　没有指南

　　只有适当的文字和尺寸

　　只有适当的地理位置

　　测试正确的行为

　　首先是关于流程管理的几点说明：

　　我们建议您在包含文件中一个或多个产品组件的“工作”文件中工作。这使您可以在建模过程中使用场景，剖面，图层和构造几何体。完成产品组件后，使用“另存为”将已完成的组件发送到“组件文件”的库文件夹，以便您单独或批量上载到3D模型库。从那里，您的产品模型将由从3D模型库下载模型的设计师使用。

　　您的工作文件夹应包含您的工作文件，其中包含您构建它们时的产品组件。您的Component文件夹应包含已完成的Component文件以供上载。

　　此工作文件进程将组件从开发移动到3D Warehouse-ready清理。您将组件从“建模对象”重构为3D模型库“内容对象”。该清单的结构是为了补充这一过程，有助于在审查过程中进行沟通。保留工作文件允许您保存原始产品组件，以便将来可能进行修订，这可以再次有效地重新上载到3D模型库。

　　上传到3D模型库之前的最后一步是始终测试组件，以查看组件在导入设计时的行为是否符合预期。问：您的组件是否有助于或阻碍设计人员的工作流程？

　　准备好将组件上传到3D模型库时，请检查工作文件中的项目1到6。然后调整模型的方向，以便在3D模型库的缩略图视图中显示所需的组件。右键单击建模屏幕上组件上的[上下文单击] *，然后选择“ 另存为”库文件夹，该文件夹将包含要为将要发布到3D模型库的每个文件分配的文件名的所有组件文件。然后从Component文件夹中打开Component文件并完成清单。* []表示本文中的Mac语法。

　　以下文章更深入地解释了每个核对表项目。

　　01是真实世界的大小

　　使用3D模型库制造商产品组件的主要吸引力是节省设计人员确定他们想要在设计中使用哪个对象的时间。所以，它需要回答这个问题，它是否适合他们正在设计的空间？

　　无论是使用公制单位还是英制单位，都应将产品建模为实际的实际尺寸。这允许在任一单元系统中绘制的东西在一个模型中共存。

　　注意：如果将CAD文件导入SketchUp以用作开发组件的参考，请确保在导入期间正确设置CAD几何图形的单位或“比例”。

　　如果组件的大小错误，您可以使用“卷尺”工具来解决此问题。编辑组件，测量已知边缘，并键入正确的距离值......而且，它是固定的！如果使用“卷尺”工具缩放方法，请注意只有原始几何体（面和边）会发生变化。主要组件中的所有子组件都会重新缩放并重新定位，而不会更改。它们保留了原始的定义范围。最佳做法是右键[上下文]单击每个子组件，然后选择“缩放”定义以重新定义每个子组件的“本机”大小以供将来使用。

　　02使用常识轴原点

　　默认情况下，SketchUp使用选择边界框的左下角来设置组件的轴原点。在所有情况下，此默认点可能不是最佳的。所述轴原点被示出在SketchUp如红，绿，和蓝线在它们的“原点”相交。

　　轴原点在SketchUp中有两个用途。首先，设计人员在从3D模型库或其组件浏览器下载组件时将放置组件。对于在特定点安装的产品，请考虑使用该点。例如，灯将在其底部使用它们的中心线，龙头将使用其基线中点处的流线中心。

　　其次，如果稍后重新加载组件，则该组件将发生变化。将其视为替换或重新加载时组件缩小或增长的位置。例如，厕所和小便池可能使用后墙上的一个点，在它们的底部，如果它们被另一个固定装置取代，它们将从墙壁向外生长。橱柜也应在其“后墙”上使用插入点，但对于这些，后左角可能更好，因此如果它们被另一个橱柜替换，它们会在单一方向上生长或收缩。

　　桌子和独立物体应在其基部或地平面上使用其质心。对于椅子来说，最好在它们的底座上使用它们的“前部”中心，如果它们换成另一把椅子，它们可以从桌子或桌子向外生长。

　　总而言之，选择对象的“地平面”上的点，以及对应于对象中的控制点的点（例如，中心点，公共场安装点，参考点等）。确保放置对用户来说是直观的。

　　作为对齐定义的一部分，SketchUp中的组件可以自动对齐到曲面，甚至可以在曲面中切割孔。门窗是很好的例子，因为它们可以粘合组件。在创建组件时，如果选择集中存在闭环共面边缘，则该闭环将充当“吸盘”，告诉组件在将来放置组件期间粘合到表面。轴将显示为红色和绿色线，蓝色X与它们相遇。这意味着在放置组件时蓝色方向锁定到表面。

　　如前所述，我们建议您使用主文件，在其中选择几何体来制作组件（然后使用“另存为”来写出最终的组件文件）。请注意，如果您选择的内容在曲面上建模，此方法可以创建粘合组件。

　　以下示例显示如何确保不会无意中将表创建为粘合组件。在这个例子中，腿由面和边缘组成，而不是组件。因此，每个腿基部具有闭合的边缘环，其接触表面（地平面）。选择表格后，然后右键单击>生成组件，有四个提示指示您此表格将是粘合组件。

　　该对话框显示Glue to： as Any

　　该切割开复选框被选中

　　在组件下方显示灰色半透明矩形，表示对齐平面。

　　选择的轴显示蓝色“X”，表示蓝色方向锁定到组件的平面。它将无法在其红绿色放置平面的蓝色方向上移动。

　　要更正此问题，请选择Glue to：下拉菜单并选择None。还要确保选中“ 替换选择与组件”复选框。请注意，选择轴指示器将更改为显示完整的红绿蓝轴，而不显示灰色平面。

　　是的，技术上家具总是坐在地板上。但在设计使用中，事物往往在楼层之间移动。。如果家具粘在地板上，则不能直接移动到另一层。

　　植物和树木垂直生长，不垂直于地面。悬挂式天花板灯具不能很好地粘合，因为它们将垂直于大教堂（倾斜）天花板对齐。插图显示墙上的物品可以很好地粘合组件：门，窗，壁灯，图片等。家具等水平物品需要仔细考虑。一般来说，放置时切孔的东西应该是胶合（门窗）。

　　03正确的脸部方向

　　使所有表面始终向外和向内。

　　SketchUp面具有“正面”颜色（白色）和“背面”颜色（蓝色）这表示面部的内部和外部方向。最佳实践是定向所有面，使“前”面颜色朝外，背面颜色朝内。这可确保涂料以一致的方式应用于对象。

　　SketchUp中的面可以在两侧接受相同的颜色，或者在每一侧接受不同的颜色。面部方向不一致会导致几个面上的颜色出现间隙。

　　此外，一致的面部方向对于渲染尤其重要，因为它与照片级逼真的渲染软件配合得很好。>

　　当您有一系列相邻的面时，可以右键[上下文]单击正确定向的面并选择“定向面”以将它们设置为正确。

　　当您有不相邻的面时，可以选择面，然后右键[上下文]单击其中一个选择，然后选择反面以更正它们。

　　SketchUp允许您构建由所有连接的相邻面构成的复杂曲面，显示为“一个”曲面。这是通过“ 软化 ”相邻面之间的共享边缘，将它们合并到复杂表面中来实现的。通常，这些类型的表面被设置为呈现“平滑”，在其各个面之间呈现圆形。使用复杂曲面上的“选择”工具选择整个曲面，它是全部或全部。

　　要在复杂曲面中选择单个曲面，必须启用“ 隐藏几何体 视图”>“隐藏几何体”以显示各个曲面。

　　要更正一组复杂的互连面，请选择正确定向的面，然后单击鼠标右键>“定向面”。如果SketchUp没有按照您希望的方向定向面，您可以始终手动定向它们。只需选择不正确的面，然后右键单击>反转面以更正选定的面。

　　04表示项目的最小几何

　　将多边形数量保持在最小值，以准确表示对象的尺寸。每个面都会增加模型的文件大小。

　　您可以最快地保存文件大小的地方是将弧和圆分段保持在可接受的最小值。此分段将控制沿路径或边缘的Follow Me操作创建的面数。

　　限制文件大小的第二种最佳方法是仅对用户将看到的内容进行建模。也就是说，不要对普通用户永远不需要的组件的内部部件进行建模。请记住，用户只希望您的产品作为其整体设计的一部分。

　　在这里，施法者轮毂内的红色和橙色物品可以留在模型之外，因为放置施法者时不会看到它们。当此施法者包含在另一个组件（例如购物车）中时，减少的多边形数量使设计人员更容易使用。换句话说，尽可能模拟对象的外壳。

　　有两种显示方法有助于简化现有模型，或生成新几何体，X射线模式和显示隐藏几何体。视图>面部样式> X射线模式可帮助您查看内部和模型。在X射线模式下，可以通过表面选择边缘。该擦除工具适用于边缘通过表面以及X射线。

　　光滑的表面作为一种连续的形式。在选择工具挑选所有的互相连接的表面为一体，它是全有或全无。要处理光滑曲面的某些部分，请转到“ 视图”>“隐藏几何体”以查看曲面边界的位置。这将允许您仅选择光滑表面的一部分。

　　某些建模器使用快捷方式通过关闭样式中边缘的显示或隐藏边缘来使复杂模型看起来更简单。问题是双重的，最终用户可能会重新开启边缘，更重要的是边缘仍然太多。隐藏边缘不会简化几何形状，边缘仍然存在。

　　隐藏边缘有时可以使模型看起来更好。但是，您应该使用光滑的表面，而不是依赖于隐藏或关闭边缘。使用柔软和平滑的边缘可提供更好的外观。软化的边缘被隐藏，光滑的边缘将表面视为一个连续的形式。平滑的模型提供您想要的外观，即使使用较少的多边形。平滑可以在不添加更多多边形的情况下提供舍入效果。

　　圆边缘可以通过简单地被有效地创建抵销的边缘，然后使用自动折叠与移动工具来创建包含最小多边形倒角边缘。然后隐藏或柔化/平滑边缘线，并留下柔和的边缘，而不必用许多小脸将边缘弄圆。

　　具有厚度的表面通常可以表示为简单的平面而不会损害模型的完整性。只需使用边缘细分曲面，然后使用连续材质绘制“曲面”的每个部分，以使模型具有分层效果。

　　SketchUp不要求每个分层材料都具有完整的六面实心体积。连续的推/拉操作可以很好地代表这一点，而不会对实际的板坯体积进行建模。
