vero worknc 2018 r2中文

　　vero worknc 2018 r2是worknc2018的第二个版本，也是目前世界领先的2-5轴模具制造CNC编程软件，WorkNC包括专为模具，模具和工具制造行业设计的CAD程序，它是一个3D表面建模器;换句话说，与市场上的许多CAD应用程序不同，只是“识别”并代表零件的表面或“皮肤”（CAM应用程序的主要利益），在现有技术水平下，使用表面设计工具来创建模具和机器部件是最佳的进行方式，实际上，模具商店必须能够处理客户提供的所有类型的文件，并且不可能想象他们进行投资以获得客户使用的所有程序；用户可以从不同的现有CAD系统（实体，曲面或混合建模工具）导入各种文件；此外，WorkNC可以毫无问题地导入带有孔，间隙，缺陷，缺失或扭曲表面的IGES文件，并创建2D平面而无需重建实体；IGES文件的精度和质量不如体积设计工具那么重要，大多数体积设计工具需要精度为10E-5或10E-6才能创建曲面，并且在重新创建实体之前无法正确使用此对象，如果文件包含主要错误，则无法对该部件进行任何修改（顶级工具除外），WorkNC使用它在IGES文件中遇到的精度（10E-3在大多数情况下已经足够，并且不会出现任何加工问题）；WorkNC为模具，模具和模具车间的要求提供最佳解决方案：导入IGES文件并提出可选的直接接口，允许用户直接从最流行的CAD应用程序中读取文件；具有零件图形分析功能，用户可以轻松解读3D表示。其中一些功能是：动态切片与透明度，锥度的分析和图形表示，半径的分析和图形表示，以确定最小切削刀具直径；支持从3D绘图自动创建2D平面，以帮助模具制造商定义其2D加工策略，自动分选表面，固定零件/运动零件，找到模具或工具设备的分型面，快速，轻松地创建所需的所有切割和部分，自动创建用于电火花腐蚀加工的电极，提供完整的2D命令，用于设计2D模具（包括1000万个符号：Chc，Fhc，H螺丝，标准元件等...）、准备3D腔（锥形和分型面...）；模具设计师变得完全独立，并且不需要昂贵的顶级应用来进行切割，计算分型面或找到零件的尺寸；模具设计办公室的所有需求都可以在PC上以非常合理的价格获得；WorkNC的CAD曲面模式不适用于零件或组件的概念，即使它能够处理复杂的NURBS曲面，它也不是标准的CAD程序，尽管如此，可以使用WorkNC的CAD功能快速设计零件。需要的用户可以下载体验

新版功能

　　worknc2018r2给大家带来了两个重要的新组合，直接建模的WorkNC Designer和Robot模块，使机器人离线编程更加方便，即使没有经验的用户也能快速上手。

　　一、WorkNC Designer | The Right CAD for CAM

　　定义为“the right CAD for CAM”的 WorkNC Designer是一个功能强大的系统，满足编程工程师对数据的实时处理，直接对第三方CAD数据进行设计或修改。WorkNC Designer基于Parasolid®技术，具备混合建模和直接建模的能力，将提高程序员制造准备效率。WorkNC的品牌经理Miguel Johann说：“不依赖于参数驱动或特征树，它提供了一个非常快速、灵活编辑和建模环境。用户可以简单地绘制、拖动、约束、推动或扭动创建和修改模型。

　　二、Robot 模块

　　“随着机器人变得越来越普遍，用户对离线编程的需求越来越大。WorkNC全球品牌经理Miguel Johann说：“在WorkNC 2018 R2版中增加了新的仿真和奇点分析工具，这意味着用户可以充分利用机器人的功能，给制造过程带来巨大的便利和效益。”例如，制造路径再也不单局限于铣削，而是拓展到机器手臂末端，控制激光头、焊嘴或是任何其他我们能想到的任何创新的生产工具。

　　“Robot模块还允许加工刀具固定、控制工件运动的工作方式等，而不是只能固定零件和移动刀具的这种传统方法。”WorkNC 2018 R1最新版本的发布，能够确保机器人制造商使用到行业最前沿技术。

　　三、Waveform 粗加工

　　新的波形粗加工中引入了许多新特性，提高了加工效率和性能。包括在摆线加工策略中添加新的工具支持、允许使用大角度斜向进刀，通常角度可以控制在10度到20度。

　　四、等高加工策略

　　新的最佳等高加工策略允许路径在零件表面进行运算。而且随着攻丝和攻丝的改进，可以在路径菜单的加工范围中定义选择曲面。曲面管理也是完全自动化，不需要再添加、删除或者选择曲面。

　　五、零件激活管理方式

　　WorkNC 2018 R2版的另一大亮点是改变了零件激活的管理方式，允许一个粗糙、简约的模型分派到粗加工刀具路径，加快运算时间。在以前版本中，只有一套设置参数适用于所有类型的刀具路径，现在用户可以定义两套设置，Miguel Johann说，设置粗加工刀具路径的时候可以创建一个不同的网格模型，切削计算时间最多可以提升50%。

　　六、毛坯初始化功能

　　新的毛坯初始化功能可以对特定领域的局部组件生成毛坯模型，通过选取的曲面来定义。“当对零件局部进行修改时，这特别有用”。

软件特色

　　一、WorkNC 2D孔加工

　　WorkNC的2d自动孔加工功能提供一个完整的解决方案,可以简单的自动侦测及完成所有工件上的孔加工.且可以通过选取曲线、曲面、实体曲面来加工，而且不管该孔是否基于此cad模型。其加工优势如下：

　　1、减少复杂的操作；

　　2、支持线与曲面加工；

　　3、完全自动生成孔加工刀路；

　　4、自动按比例的控制打孔深度；

　　5、可以加工任何角度的孔；

　　6、可以加工带有任何斜度孔。

　　二、WorkNC3+2轴粗加工

　　开粗和二粗功能是WorkNC的众多优势之一，WorkNC的开粗模块确保用户有效的减少加工时间。WorkNC的开粗功能使用户减少空切、减少抬刀、高速加工转角优化、和避免不必要的斜向进刀。其软件优势：

　　1、快速有效生成刀路

　　2、动态碰撞检测

　　3、HSM高速加工轨迹优化

　　4、一键控制Z向加工深度

　　5、多方位的毛坯类型

　　6、3+2毛坯模型智能开粗

　　三、WorkNC 3 + 2轴精加工

　　WorkNC具有一系列的精加工策略可以满足用户所有的精加工要求，优势一览如下：

　　1、众多的高精加工策略选择；

　　2、HSM优化高速切削加工的刀路；

　　3、螺旋下刀防止切入刀路过大；

　　4、刀路转换提高加工的光洁度；

　　5、碰撞检测；

　　6、边缘避让选项可有效的避开倒角区域；

　　7、对工件所有的加工区域进行优化。

　　四、WorkNC 3 + 2轴加工

　　WorkNC可以从任意角度，任意方向，以任何刀路，以及任意机床配置进行加工，让3+2轴加工成为一个高效高度灵活的程序。它可以非常简便的通过“视角”设置来简单直接的定义加工角度。因此在加工斜面，倒凹面，或者在一些特殊的复合角度区域都可以让客户通过定义最少的变量来达到加工效果。其优势一览如下：

　　1、任意角度的3+2加工；

　　2、可应用于任意刀路；

　　3、和3轴相同的碰撞检测；

　　4、模拟碰撞检测，高亮显示碰撞危险；

　　5、可选择的角度控制；

　　6、刀具方向控制；

　　7、包括斜面钻孔在内的后置处理。

　　五、WorkNC 5轴加工

　　WorkNC5轴加工编程使用户将5轴加工简易化成为可能。WorkNC5轴加工的优势在于简单、强大的刀路编程和碰撞检测。WorkNC5轴加工在大大提高用户加工的自动化程度的同时，也使得用户的加工过程更简单、更安全、更可靠。 优势一览如下：

　　1、高效的刀路编程；

　　2、根据引导曲线、部分和面很容易设定刀路；

　　3、Auto 5: 3轴刀路自动转化为5轴；

　　4、针对曲线切边加工、口袋式加工、叶片加工、管道加工、叶轮加工和激光加工的有效策略；

　　5、完全模拟加工过程。

　　六、WorkNC MPM多工件串联加工

　　WorkNC MPM模块可以让用户轻松解决多工件串联加工的问题，其优势一览如下：

　　1、机床无需手动定位调节；

　　2、简单可靠的工件定位 ；

　　3、全自动无人看管加工；

　　4、装夹装置以及工作台的优化使用；

　　5、减少换刀次数；

　　6、灵活可靠的刀路修改；

　　7、镜像旋转式无需重新计算刀路。

　　七、WorkNC 刀路浏览器

　　无论NC程序是在车间计算完成的还是独立的编程部门完成的，对于车间操作人员来说，能够载入CAM数据都是一个比较有用的功能。WorkNC Toolpath Viewer让操作人员能够在进行加工前载入、分析、模拟CAM数据。他们可以运算后置处理，但不能够编辑删除刀路，可以提供除了加工指示书以外的更多信息，避免之后出错。优势一览如下：

　　1、运行和模拟刀路；

　　2、演示每条刀路前后的毛坯情况；

　　3、模拟机床运行和碰撞检测；

　　4、后置处理刀路；

　　5、无纸化加工；

　　6、仅需要一个试图和后置处理的授权文件，节省成本。

　　八、加工准备模块

　　WorkNC不仅仅只是一款设计刀路的软件： WorkNC包含了强大的CAD设计功能，这些功能可以让客户更加得心应手的进行CAM编程。WorkNC包含许多自动化的工具，比如可以自动创建连续刀路，连续刀路的创建可以使用户用更少的时间准备加工模型的同时获得更快的加工速度。优势一览如下：

　　1、自动准备模型；

　　2、工件分析工具；

　　3、修补孔和其它开放区域；

　　4、曲面或曲线创建；

　　5、刀具库和连续刀路创建。

　　一、集成的CAD和分析功能

　　1、In集成的CAD和分析功能

　　2、标准转换器：IGES、DXF、STL；

　　3、直接转换器：UGS、Catia V.4/V.5、Parasolid...

　　4、铸模分析功能；

　　5、3D 曲面和实体模型功能；

　　6、高级智能化曲面变形，用于填充简单或复杂型腔；

　　7、钻削、扩孔、铰孔、攻螺纹的自动 2D 特征识别及循环定义...

　　二、高性能 CAM 功能

　　1、自动加工几何形状及加工区域探测与管理；

　　2、为高速加工设计的特定流畅与渐进式刀具路径；

　　3、完全的用户毛坯定义（方块、CAD曲面模型、STL）；

　　4、动态 3轴 及 3+2轴 毛坯管理（实时刀具路径更新）

　　5、带自动毛坯更新功能的完整刀具和刀柄碰撞检查；

　　6、强大的刀具路径编辑器；

　　7、虚拟 3D 加工演示及加工模拟（对点和矢量进行动态编辑）；

　　8、强大的刀具和刀柄库（管理刀柄组件）；

　　9、自动网页格式车间作业指示文件；

　　10、用于自动加工的用户预定义加工工序；

　　11、针对 STL 文件和点云进行加工；

　　12、批处理计算模式；

　　13、全面的后处理器生成器（NURBS、循环、圆弧插补...）。

　　三、强大并经过优化的 CAM 刀具路径

　　1、为 HSM 加工优化的全局粗加工和再次粗加工刀具路径设计；

　　2、带摆线、螺旋或插铣运动的一系列特殊刀具路径；

　　3、粗加工方案使用带毛坯自动更新的刀具和刀柄碰撞检查；

　　4、根据动态毛坯自动计算和加工剩余区域。

　　四、强大并经过优化的精加工刀具路径

　　1、为 HSM 加工优化的、范围极广的精加工刀具路径；

　　2、等高精加工、投影精加工、平面精加工、外形精加工、边缘精加工；

　　3、剩余材料区域的 3D 显示；

　　4、可自动转换成 5 轴刀路；

　　5、清根刀具路径可使用渐小刀具自动加工剩余材料；

　　五、智能化的 2 及 2.5 轴刀具路径

　　1、2 及 2.5轴加工策略；

　　2、腔槽加工、外形轮廓加工、曲线加工、雕刻、肋加工、大平面加工、钻削、攻螺纹 ...

　　3、自动钻削模块；

　　4、自动特征探测、预定义的钻削顺序选择、自动生成的钻削操作、深孔及相交孔钻削管理；

　　5、定制的后处理器。

　　六、5 轴自动及联动刀具路径

　　1、自动的 3 到 5-轴转换刀具路径 - "AUTO 5"；

　　2、范围极广的 4 和 5 轴联动刀具路径；

　　3、5 轴滚压加工、投影精加工、螺旋叶片、叶轮、管材、激光 ...

　　4、碰撞探测及机床管理。

安装步骤

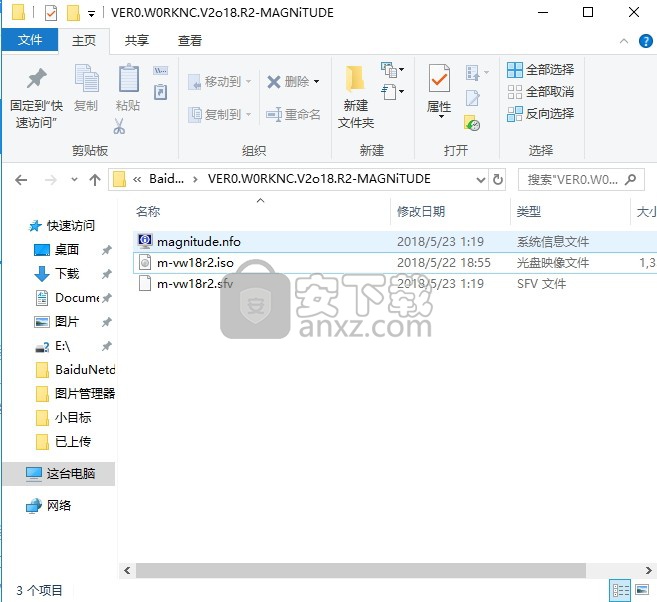

　　1、通过点击别网站提供的下载地址即可下载到对应的程序安装包

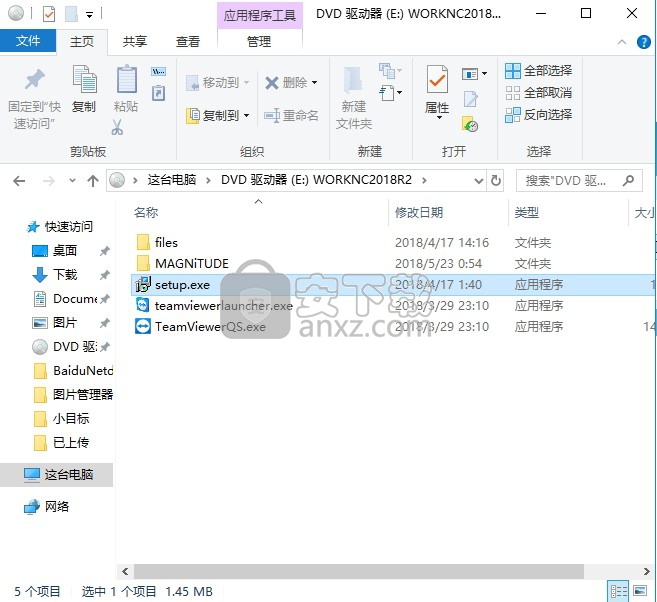

　　2、双击主应用程序即可进行程序安装

　　3、弹出程序安装语言选择界面，点击即可进行选择，建议默认

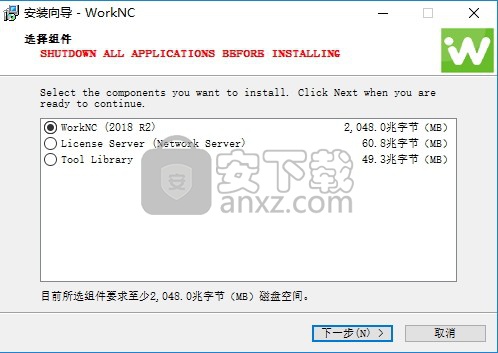

　　4、可以直接默认程序安装，点击下一步按钮即可，可以根据自己的需要点击

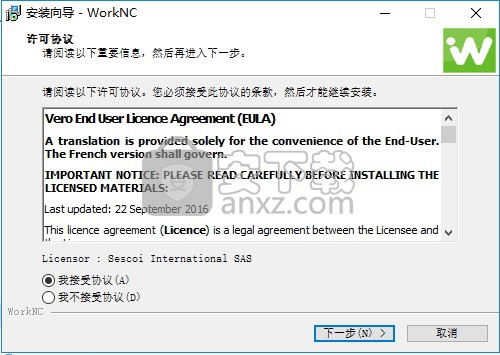

　　5、只有同意程序安装许可协议才能继续安装程序

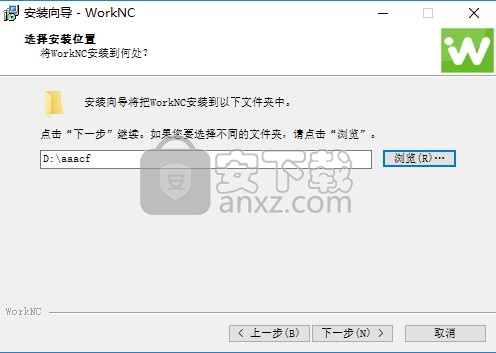

　　6、用户可以根据自己的习惯选择程序安装路径

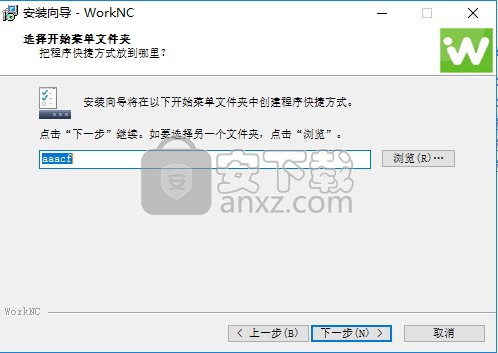

　　7、弹出程序组件安装路径，它会自动选择与主程序一致

　　8、可以点击更该，可以点击下一步按钮

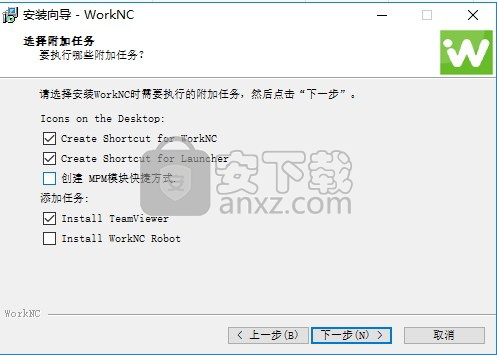

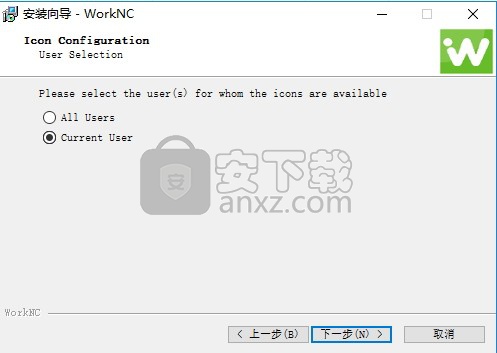

　　9、根据不同用户的需要选择对应的快捷键进行程序安装

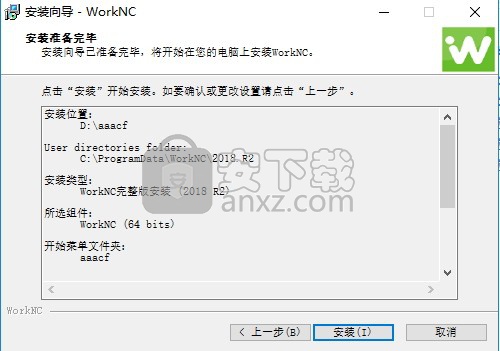

　　10、核对应用程序安装信息，点击安装按钮即可进行程序安装

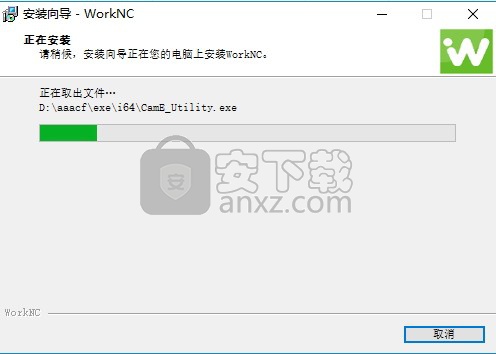

　　11、等待程序安装进度条加载完成，需要等待一会儿

　　12、阅读软件安装协议类型，勾选我同意软件协议，点击下一步

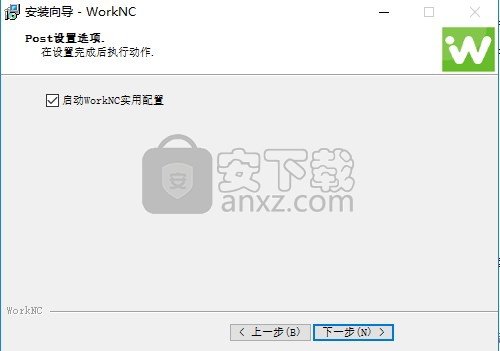

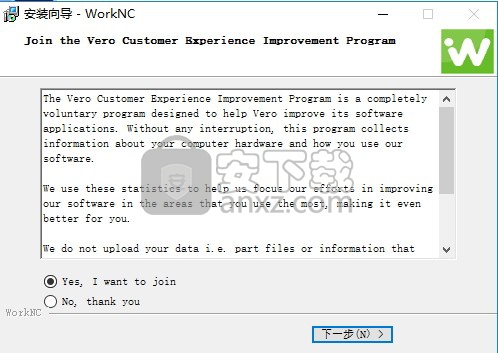

　　13、将界面中的启动勾选栏×掉，然后再点击下一步按钮

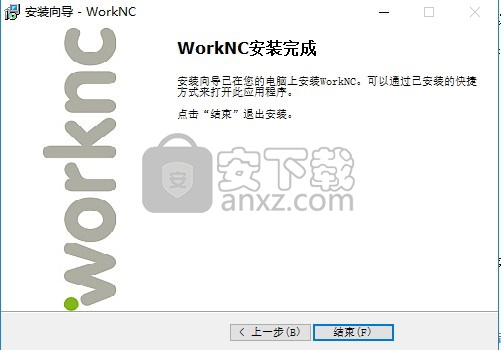

　　14、弹出应用程序安装完成界面，点击完成按钮即可

方法

　　1、回到电脑桌面，程序安装完成会生成一个快捷键，运行Vero License Manager并关闭它

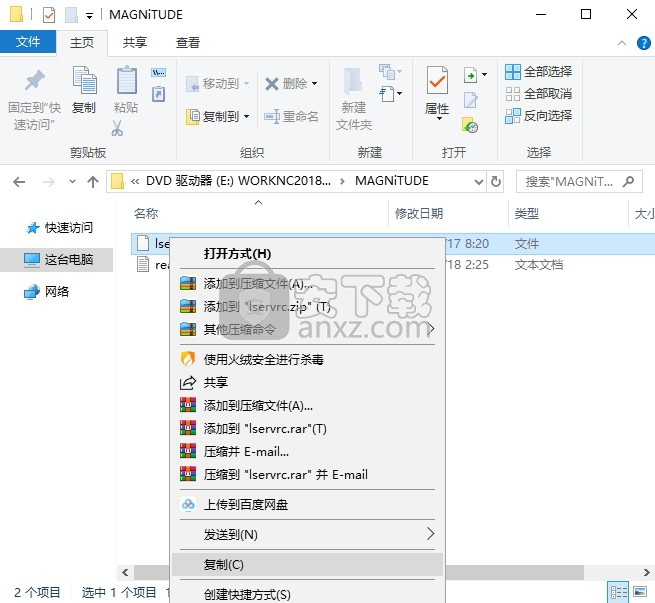

　　2、回到安装包，找到程序程序文件包，打开程序包，复制许可证文件“lsevrc”到粘贴板

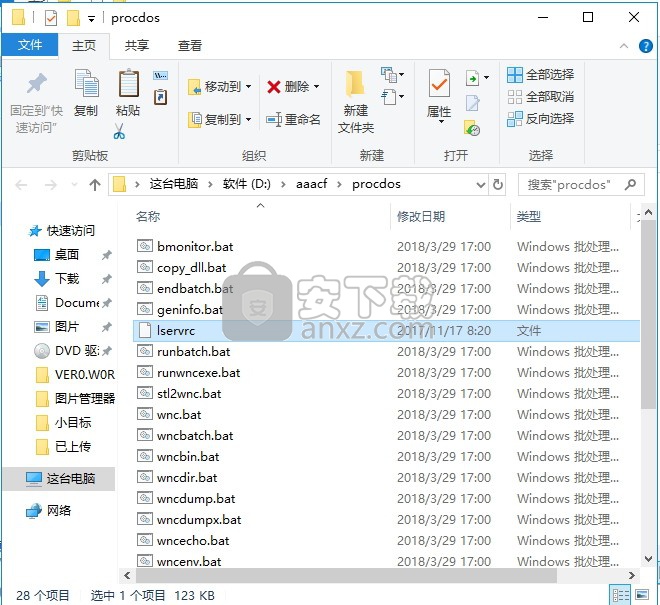

　　3、打开程序安装包路径，将其复制替换源文件，默认路径：C:\ProgramData\Vero Software\Cls\N14--1SJMJEN3GJ8R3HB

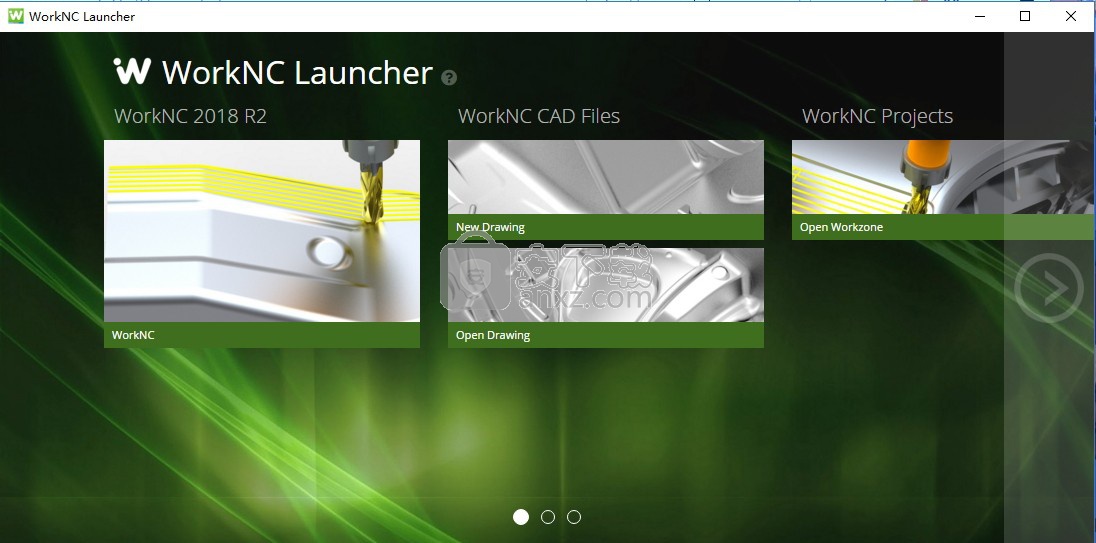

使用说明

　　搜索路径

　　此窗口的上半部分允许您在计算机或网络驱动器上预设搜索路径。

　　单击+图标以打开常用的Windows搜索对话框。

　　选择要在其中搜索工作区的驱动器和/或目录。您可以选择本地驱动器上的任何目录或您有权访问的任何网络目录。

　　重复此步骤以将其他驱动器和/或目录/文件夹添加到“搜索路径”列表中。

　　如果您需要从列表中删除搜索路径，只需选择它并单击 - 图标即可。

　　搜索工作区或加工序列

　　通过选择搜索路径列表下的相应选项，选择是否要搜索工作区或序列。

　　如果要将搜索限制为在其名称或附加注释中包含特定字符串的工作区/序列，请在“搜索条件”字段中输入此字符串。如果您未指定任何内容，系统将搜索所有工作区/序列。

　　单击“搜索”按钮。

　　找到的工作区/序列列在下表中，表示工作区/序列名称，访问路径以及任何附加的注释和预览。

　　要打开所需的工作区/序列，只需在结果列表中双击它或突出显示它，然后单击“加载”按钮。

　　提示

　　应用程序中提供了快速帮助实用程序。此帮助功能允许用户快速获取有关已使用功能的信息。为此，将光标拖到“工具提示”图标上可暂时显示信息，只要光标位于“图标显示功能提示”图标上即可。

　　以下屏幕截图显示了Line by 2 End Points功能的逐步工具提示。

　　工具提示显示示例

　　工具提示显示示例

　　将出现“帮助”字段，并提供有关当前处理的功能的信息，并指示此功能的可用键盘快捷键。

　　您也可以通过将光标悬停在图形用户界面底部的用户信息和对话框工具栏左侧显示的功能图标上，以相同的方式临时显示工具提示。

　　在操作的最初几个小时内，为每个功能永久显示提示可能会很有趣;为此，请单击工具提示图标显示功能提示以突出显示它，应用程序将永久显示快速帮助。

　　要允许您访问“工具提示”窗口下方的菜单或图标，当光标经过时，此窗口会暂时消失。

　　选择模式

　　如果应用程序请求实体选择，则可以选择多个选项。

　　当光标在其上移动时，要选择的实体的颜色将自动更改。请注意，SE显示在光标的末尾，表示您处于选择模式。

　　个人实体选择

　　个人实体选择

　　您可以通过连续单击所需实体来向实体添加实体或从中删除实体。右键单击以结束选择。

　　个人实体选择或取消选择

　　如果在选择过程中光标下方有多个实体，则会出现一个对话框，允许您选择所需的实体。出现的对话框类型由通用软件参数的“首选项”部分中定义的智能选择实体编号确定。

　　光标下的几个实体

　　如果所选实体的数量低于“智能选择实体数”参数值，则会显示以下对话框。有关实体类型，它所属的图层和线条颜色的附加信息。

　　智能选择 - 几乎没有叠加的实体

　　智能选择 - 几个重叠的实体

　　选中相应的复选框以选择所需的实体。可以进行多种选择。您可以选择或取消选择“选择”对话框中显示的所有实体。

　　单击“确定”进行验证

　　几个叠加实体

　　在这种情况下，将显示以下对话框：

　　智能选择 - 几个叠加的实体

　　智能选择 - 几个叠加实体

　　单击绿色勾选以验证预选实体。

　　单击红叉以取消选择。

　　单击蓝色箭头以更改预选实体。

　　按区域选择多个实体

　　此选择模式允许您选择用户定义区域内的实体。

　　通过单击图形中的空白区域选择区域，然后拖动以定义选择区域。

　　通过从左到右对角拖动光标来选择区域将仅选择完全包含在该区域中的实体。

　　通过从右向左对角拖动光标来选择区域选择“通过”边框的所有实体。

　　有关详细信息，请参阅选择管理器的在线帮助部分。

　　使用鼠标中心按钮进行多个实体选择

　　此选择模式允许您在移动鼠标时选择鼠标光标下的实体。

　　按住鼠标中心按钮（鼠标滚轮）并将鼠标移到所需实体上以选择它们。释放鼠标按钮退出此选择模式。

　　OpenGL显示模式下的实体选择

　　当显示模式切换到OpenGL着色或阴影+线框模式时，选择实体时还有一些其他可能性：

　　可以通过单击曲面的任何点来选择曲面。

　　对于需要选择表面边缘的功能：

　　单击两个曲面连接的零件时，选定的边界将是位于光标中心下方的曲面。

　　示例：曲面边缘选择1

　　表面边缘选择2

　　矩形曲面上的光标中心和选定边界。

　　“三角”曲面上的光标中心和选定边界。

　　如果光标下有曲面边界和曲线，则应用程序首先选择曲线。如果要选择光标下的其他实体，请按住鼠标按钮0.5秒以上，以显示“选择”对话框。

　　例：

　　曲面边缘 - 曲线选择

　　曲面边缘 - 曲线选择

　　从光标下的三个实体中，选择的第一个是曲线。

　　单击突出显示的曲线可选择此实体。

　　单击并按住鼠标左键0.5秒以上将显示“选择”对话框。

　　具有快捷方式的多个实体选择

　　某些键盘和鼠标快捷键允许您根据特定条件进行多个实体选择。

　　圆/弧

　　[Ctrl] + [Shift] +左键单击

　　在同一图层中选择相同直径的所有圆或与初始选定实体具有相同半径和长度的圆弧。

　　线条和曲线

　　[Alt] +左键单击

　　选择在其末端连接的所有直线和曲线实体（如果有两个以上的连接末端或叠加实体，则选择停止）。

　　使用过滤器选择实体

　　选择过滤允许用户通过在选择管理器中定义和设置选择过滤器参数来选择或取消选择实体。

　　此命令允许您在复杂零件中选择多个实体。

　　图标选择过滤器面板显示

　　您可以通过单击Sele随时使用选择过滤器ction Filter图标或按键盘上的[S]显示Selection Manager选项卡。

　　预选上下文菜单

　　在CAD模式中预选期间，右键单击会显示上下文菜单，允许您进行以下操作：

　　图标实体信息信息

　　激活此选项将显示“实体信息”对话框。

　　图标删除删除

　　此选项允许您删除实体。

　　隐藏父图层

　　如果所选实体不属于活动层，则此选项可用。 它允许您隐藏实体层。

　　取消

　　关闭上下文菜单。

　　此选择实用程序是一个非常强大的工具，用于在复杂图形中或准备几何图形时选择多个实体。例如：选择多边形内部的所有红色虚线NURBS曲线。

　　您可以在启动需要实体选择的功能后调用选择管理器。

　　单击图标或按[S]键时，“选择”选项卡将添加到“查看区域”左侧的管理面板中。如果未显示管理面板，请单击上方工具栏中的“图标管理面板显示”图标。

　　“选择”选项卡允许您定义要选择的实体类型。

　　Selection Manager选项卡 - 过滤器

　　Selection Manager选项卡 - 过滤器

　　可用选项

　　可以使用以下选项：

　　模式

　　内部矩形

　　此模式有两种工作方式。

　　当从左到右进行选择时，它会完全选择矩形内的所有实体：

　　从左到右的实体选择

　　从左到右的实体选择：（1）选择第一个点，（2）选择第二个点，（3）选择的实体

　　如果从右到左选择区域，则切换到“交叉矩形”，然后选择触摸矩形的所有实体。

　　从右到左实体选择

　　从右到左实体选择：（1）选择第一点，（2）选择第二点，（3）选择实体

　　交叉矩形

　　选择触摸矩形的所有实体。

　　里面的多边形

　　完全选择多边形内的所有实体。

　　穿越多边形

　　选择触摸多边形的所有实体。

　　注意图片注意

　　多边形选择

　　内部多边形和交叉多边形的工作方式与矩形相同。要形成多边形，请在所需点处单击鼠标左键，然后在最后一点右键单击以进行验证。

　　实体过滤器

　　实体过滤器区域确定将选择哪种类型的实体。

　　实体类型

　　所有

　　选择所有实体

　　曲线

　　选择曲线。选中此选项将激活“曲线选择”组合框（如下所述）。

　　尺寸

　　仅选择尺寸。

　　填

　　仅选择填充的实体。

　　组

　　仅选择分组实体。

　　孵化

　　仅选择填充图案。

　　点

　　仅选择点。

　　面

　　（平面，NURBS曲面......）选择曲面。选中此选项将激活曲面选择组合框（如下所述）。

　　符号

　　仅选择符号。

　　文本

　　仅选择文本。

　　2D绘图

　　仅选择2D草稿。

　　部分

　　仅选择volumic part实体。

　　注意图片注意

　　可用实体

　　显示的实体类型取决于当前选择的命令。与您正在执行的操作无关的所有实体类型都不会显示在下拉列表中。

　　曲线滤波器

　　选择“曲线”作为实体类型时，此下拉列表允许您进一步限制特定曲线类型的过滤器。您有以下选项：所有曲线，弧/圆，椭圆，直线，NURBS。

　　表面过滤器

　　选择“曲面”作为实体类型时，此下拉列表允许您进一步限制特定曲面类型的滤镜。您有以下选项：所有曲面，圆锥曲线，圆柱曲线，NURBS，平面，球面，环形。

　　属性过滤器

　　图层

　　如果停用“所有图层”属性，则只会选择右侧下拉框中所选图层的实体。

　　颜色

　　如果停用“所有颜色”属性，则只会选择右侧下拉框中所选颜色的实体。

　　线条样式

　　如果停用“所有线条样式”属性，则只会选择所选线条样式的实体。

　　纽扣

　　最后添加

　　选择添加到图形中的最后一个实体。

　　以前

　　重新选择先前选择的实体，以便在选择中添加或禁止它们。

　　过滤选择

　　根据过滤器定义选择实体。

　　过滤取消选择

　　根据过滤器定义取消选择实体。

　　关

　　关闭选择管理器。

　　注意图片注意

　　捷径

　　您可以使用[Ctrl] + [Q]键盘快捷键重新选择上次添加的实体。

　　联机帮助中的键盘快捷键列表提到了所有可用的选择快捷方式。
