bricsys bricscad Platinum v18

　　bricsys bricscad Platinum v18是bricscad软件的最新白金版本，涵盖了软件最完整的功能，包括完整的LISP，VBA，BRX和.NET支持，支持创建常规2D设计，与AutoCAD LT相比，它还允许查看和编辑3D模型并运行Lisp例程；支持进行任何3D建模或运行第三方CAD应用程序，直接3D建模，全3D约束系统，渲染材料和照明以及访问第三方应用程序；用户可以使用当前的CAD技能顺利地在创纪录的时间内创建真实的建筑信息模型，一种产品，一种工作流程，全部采用行业标准DWG；程序还提供完整的机械设计工具包，全部采用.dwg格式，包括钣金功能；新增BricsCAD模块，虽然BricsCAD Pro和Platinum为典型设计师提供了重要的CAD功能，但用户可能需要更多，因此，Bricsys提供了三个基于BricsCAD构建的可选模块：BIM，钣金和Communicator；用户可以将任何或所有这些模块添加到该程序中，在BIM模块中，用户可以创建功能全面的建筑信息模型，使用钣金模块，用户可以导入，创建，展开，返工和导出钣金零件，该通讯模块允许用户从流行的制造文件格式（包括CATIA，Inventor和SolidWorks）导入和导出3D CAD数据，与BIM和钣金不同，Communicator模块未随BricsCAD的试用版下载一起安装；强大又实用，需要的用户可以下载体验

新版功能

　　一、改进

　　1、DWGCOMPARE

　　扩展支持块比较和合并。

　　2、QUAD

　　引入了对超大图标大小（64像素）

　　3、层面板

　　扩展了上下文菜单选项，并增加了对快捷键组合Ctrl-A，Ctrl-N，Ctrl-D和Ctrl-P的支持。

　　4、SECTIONPLANE

　　与BimSections类似，常规剖面实体的显示已被简化为只是一条剖面线。这避免了剪切部分平面不断地被不希望地突出显示和选择。因此，使用各个部分来剪辑部分显示器的工作变得更加舒适。悬停截面线时，将显示截面几何图形的其余部分。选择截面时，将显示完整截面几何图形以及特殊编辑夹点。

　　二、优化

　　1、相关阵列

　　在机械浏览器中为“填充角度”和“项目之间的角度”输入的值被扭曲。

　　2、关联数组

　　在“属性”面板中，列/层级之间的距离不接受负值。

　　3、3D CONNEXION

　　改进了对一些停产的3D Connexion设备的支持。

　　4、DATAEXTRACTION

　　在用户提供的块上出现“不适用”错误。

　　5、DATAEXTRACTION

　　从BIM实体提取数据时发生崩溃。

　　6、尺寸

　　如果尺寸样式的DIMTOH（“文本外部对齐”）为1，并且以“\ X”开头的后缀被添加到尺寸，则尺寸线不会显示径向/直径尺寸。

　　7、显示

　　当极坐标跟踪开启并且3D视觉样式处于活动状态时，启动命令可以使所有实体消失。

　　8、DMCONSTRAINT3D

　　新World和Block关键字的快捷键与选择关键字冲突。这已通过使用独特的快捷方式修复。

　　9、DWF

　　DwfExport到DWF v6.0未能导出纸张空间布局

软件特色

　　一、熟悉的2D和3D界面

　　bricscad v18界面将使您从一开始就感到宾至如归。通过绘图导航变得比以前更容易，由于一个独特的丝带。这是通过我们的选项卡式CAD界面访问工具的最快方式。

　　1、绘图浏览器

　　这是你的绘图控制中心。从“绘图资源管理器”中，您可以看到所有对象定义，并在所有打开的绘图中使用它们。浏览并查看您最喜欢的文件夹中的图形，甚至可以插入块，而无需打开源图形。

　　连接到您的bricscad v18账户，在云中共享和管理您的绘图项目，并创建和使用您的项目图纸集。

　　2、图层和内容浏览器

　　而在图层浏览器必须被解散之前，现在通过“图层”面板进行绘图和编辑时，图层名称和它们的设置始终可用。内容浏览器可停靠面板从您指定的文件夹以树状视图显示DWG和DXF内容。

　　二、详细的二维绘图

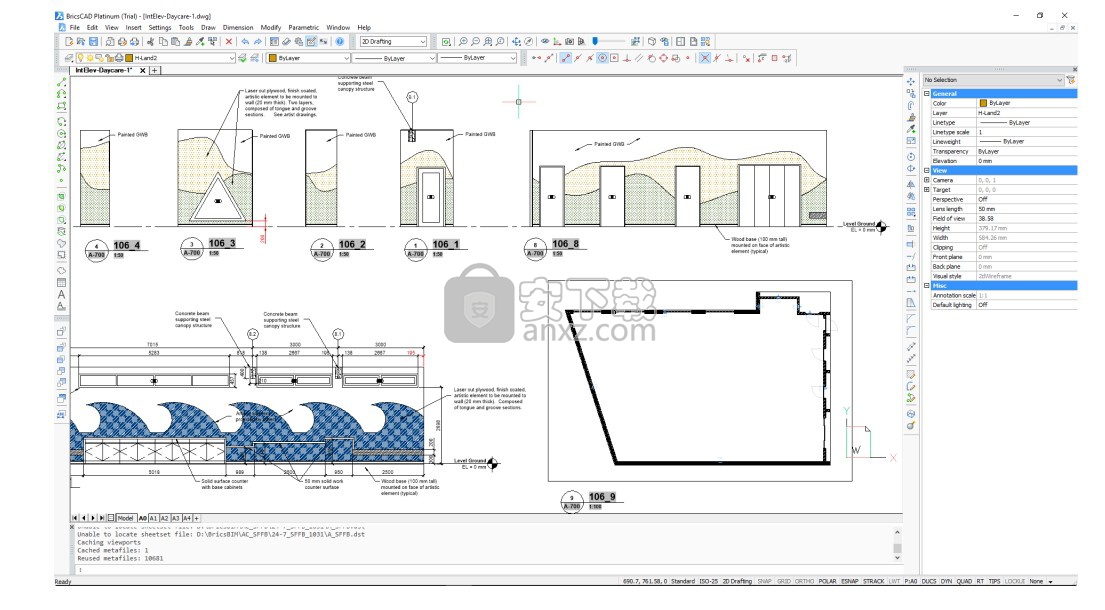

　　快速准确地创建和编辑2D技术图纸，平面图和其他布局。凭借其创新的2D绘图工具，BricsCAD将您的绘图提升到全新的细节层次。

　　1、比较图纸

　　bricscad v18使用下一代存储库方法，使用Visual Merge功能快速绘图比较。该工具扫描图形的两个版本，并快速比较所有图形实体的历史记录。您可以在“结构面板”中看到更改，在屏幕上以对比色查看它们，并利用“KeepMe”命令保留您选择的实体，同时自动丢弃其他实体。

　　三、3D建模

　　借助bricscad v18，您可以使用我们的几何约束求解器获得功能强大且自适应的3D直接实体建模工具。3D直接建模操作适用于所有ACIS实体几何体，无论是在BricsCAD中创建还是导入。

　　需要在复杂的设计上工作？BricsCAD的直接编辑功能可以保留3D模型的设计意图，帮助您节省时间和头痛。

　　1、3d绘图比较

　　3D比较将打开两个图形文件，然后使用颜色编码报告三维实体和三维曲面的差异。这使您可以快速查看对其他外观相同的图纸所做的更改。差异表示为在两个视口中显示的独立实体 - 用于添加的红色实体，用于减法的绿色。

　　2、装配建模

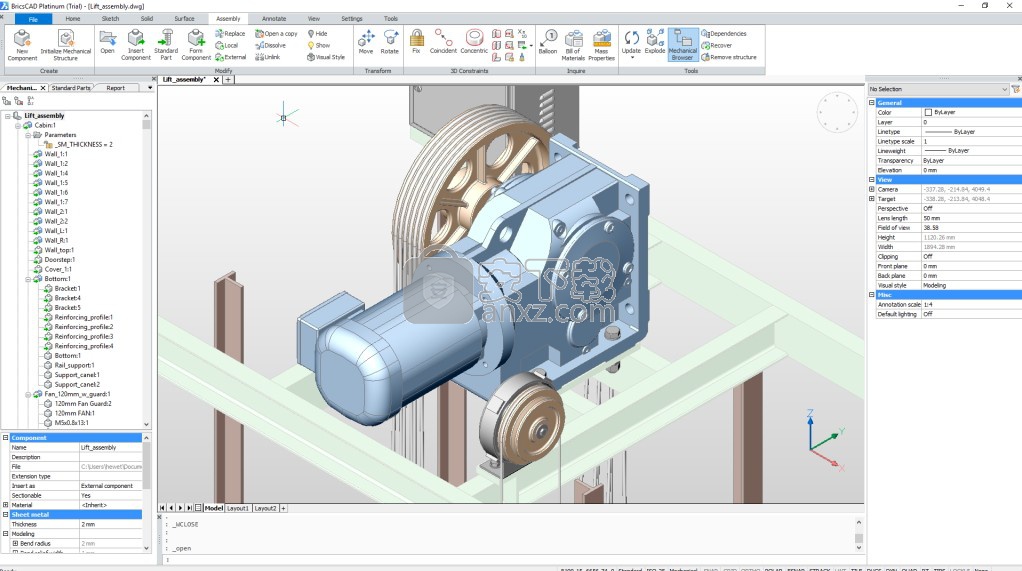

　　组件将组件作为分层结构来对复杂产品进行建模。使用bricscad v18强大的三维约束（几何和尺寸）可以轻松地将装配作为自上而下或自下而上的设计。

　　a、装配设计

　　BricsCAD提供这些额外的操作，使用组件更加灵活：

　　作为新文档打开组件的副本

　　更换组件

　　在外部和本地组件之间切换

　　将本地块转换为本地组件

　　将参考图纸（外部参照）转换为外部组件了

　　b、汇编导入

　　通过更新的BricsCAD Communicator插件，您可以从流行的MCAD格式的文件（如Solidworks，Inventor和Creo）中导入产品结构。

　　导入3D模型时，必要时BricsCAD会自动修复几何图形。另外，您可以修复和简化导入的模型，以及拼接脱节的表面。

　　四、智能四向游标，便于CAD绘图

　　使用Quad光标加速您的工作流程。通过重新设计的上下文相关光标，轻松的CAD绘图只需点击一下即可。

　　1、2D绘图

　　智能Quad光标是夹住编辑实体的替代方法。尽管抓取字形会积累混乱，但四维光标以其紧凑的尺寸保持了您的屏幕清洁。它带有丰富的编辑操作。而且它很智能：Quad光标知道您正在绘制多少维（2D或3D），并立即适应您所需的显示命令。

　　2、三维建模

　　Quad光标直观地适应3D工作流程。只需轻轻一按即可挤出面等特征，便于CAD绘图。您还可以使用Quad的选项来操作实体，例如减法和推/拉。

　　3、热键助手

　　当边和面选择模式处于活动状态时，新的热键助手将显示可用的选项。点击Ctrl键循环浏览它们。

　　4、机械手

　　机器人小部件允许您沿轴或平面旋转，移动，镜像或缩放实体。动态尺寸输入允许精确的定位控制。如果您点击时按住Ctrl键，您将创建所选实体的副本。

安装步骤

　　1、通过点击别网站提供的下载地址即可下载到对应的程序安装包

　　2、打开文件夹后，即可开压缩包，需要解压两次才能将程序解压出来，得到最后的安装程序

　　3、双击应用程序安装后，即可弹出程序安装向导界面，点击下一步按钮

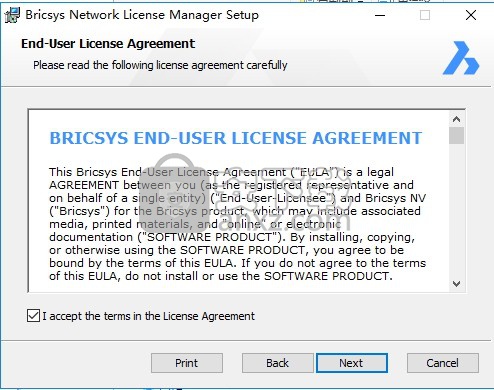

　　4、只有同意程序安装许可协议才能继续安装程序，点击勾选选择框，同意程序安装许可

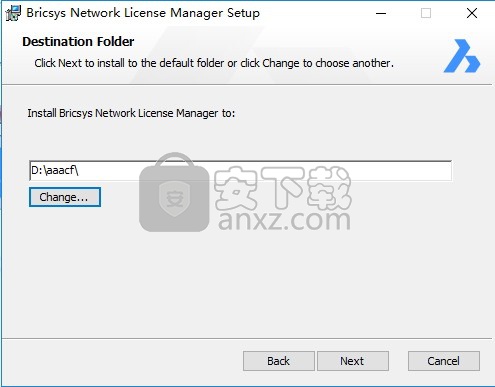

　　5、点击改变按钮，用户可以根据自己的习惯选择程序安装路径

　　6、核对程序安装信息，无误后，点击安装按钮即可

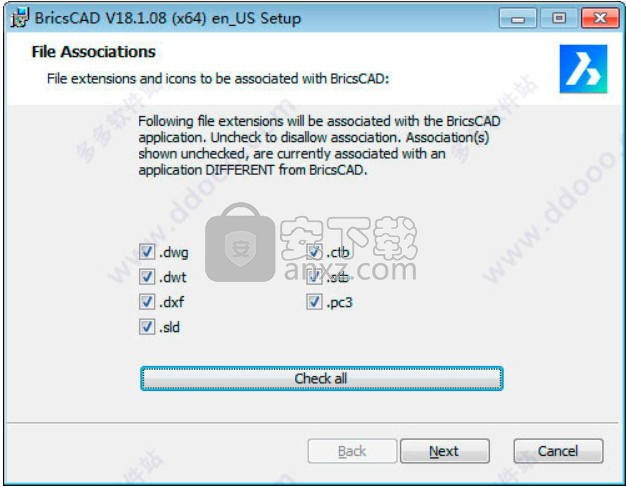

　　7、这一步建议全选，这是关联你电脑中的文件，dwg是cad文件；

　　8、等待程序安装进度条加载完成，需要等待一会儿

　　9、弹出应用程序安装完成界面，点击完成按钮即可

方法

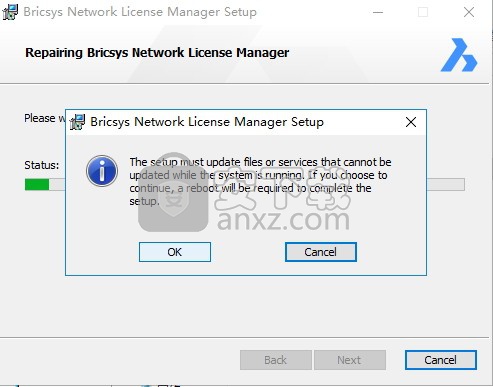

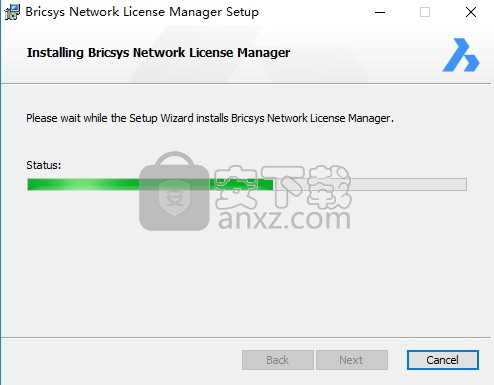

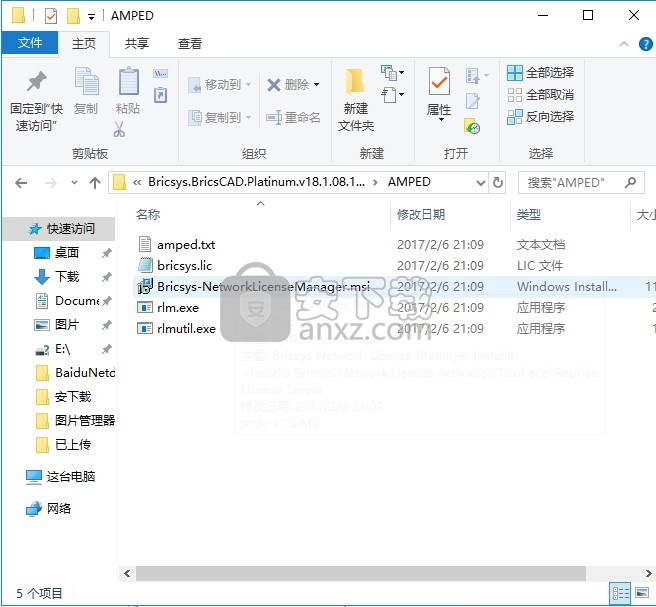

　　1、打开软件包中“AMPED”目录，运行“Bricsys-NetworkLicenseManager.msi”安装许可证管理器

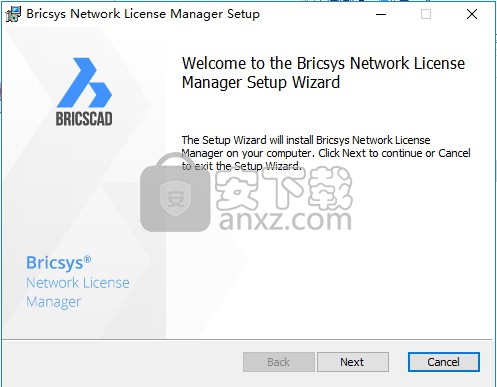

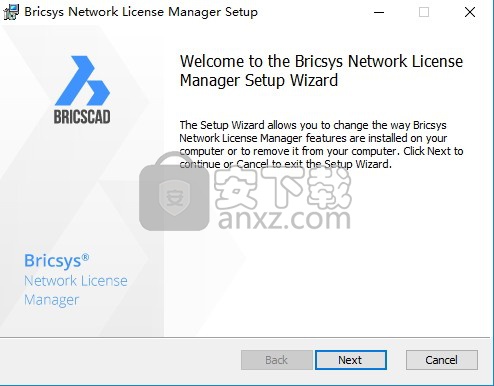

　　2、弹出新界面，点击下一步按钮即可

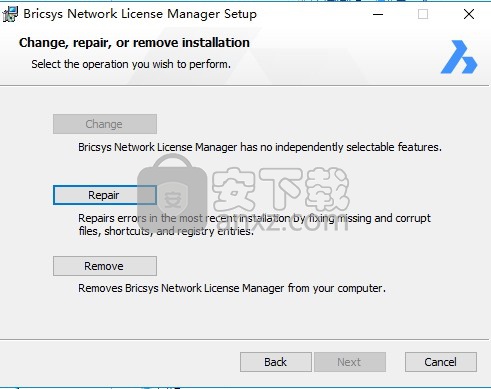

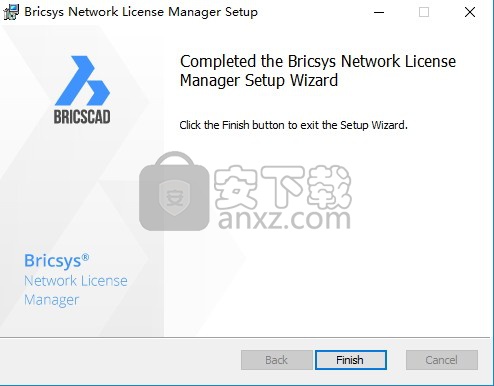

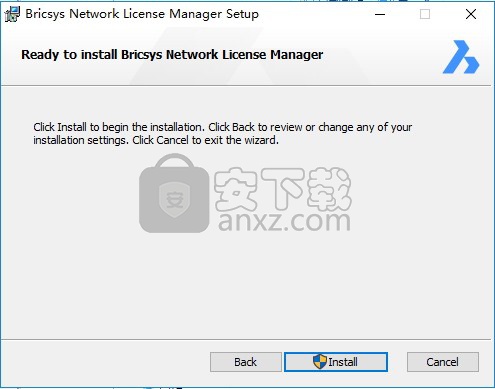

　　3、弹出新界面，点击下一步按钮即可

　　4、弹出新界面，点击OK按钮

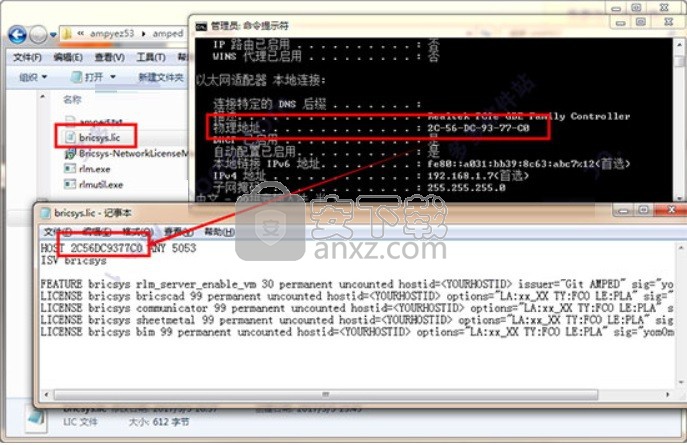

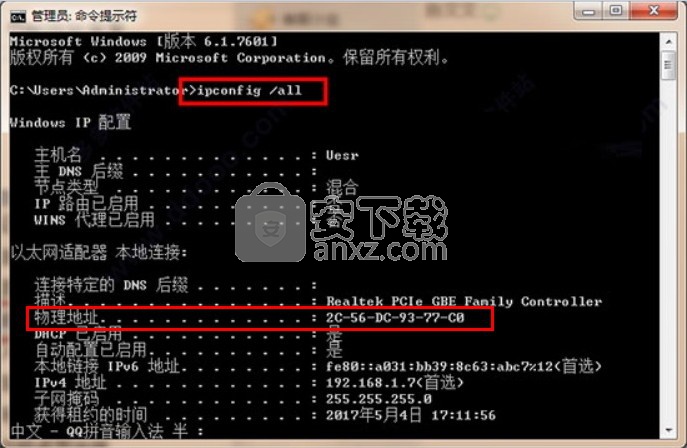

　　5、打开开始菜单》附件》命令提示符，输入“ipconfig /all”回车

　　6、回到安装包下，右键以记事本方式打开“bricsys.lic”，然后将物理地址附带入内并保存退出

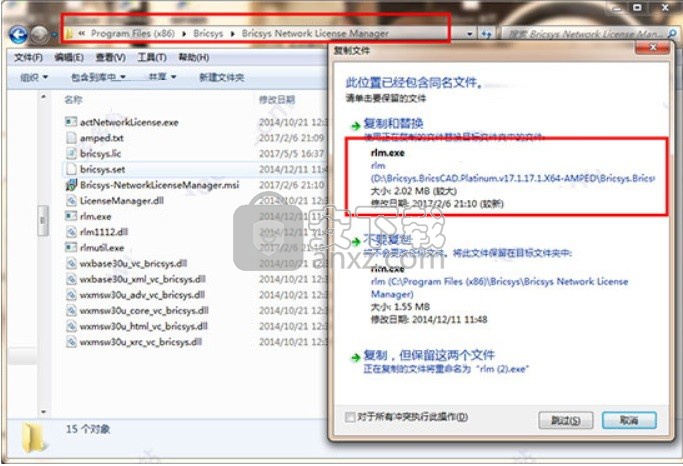

　　7、将AMPED目录下的所有文件复制到许可证安装目录下覆盖源文件，默认目录为C:\Program Files (x86)\Bricsys\Bricsys Network License Manager；

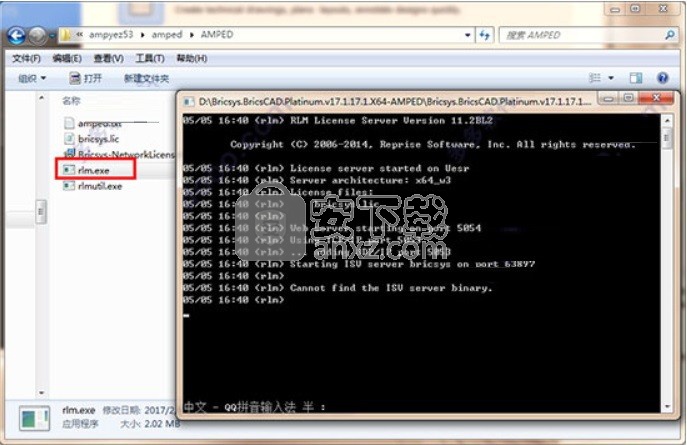

　　8、然后运行“rlm.exe”，先不要关闭

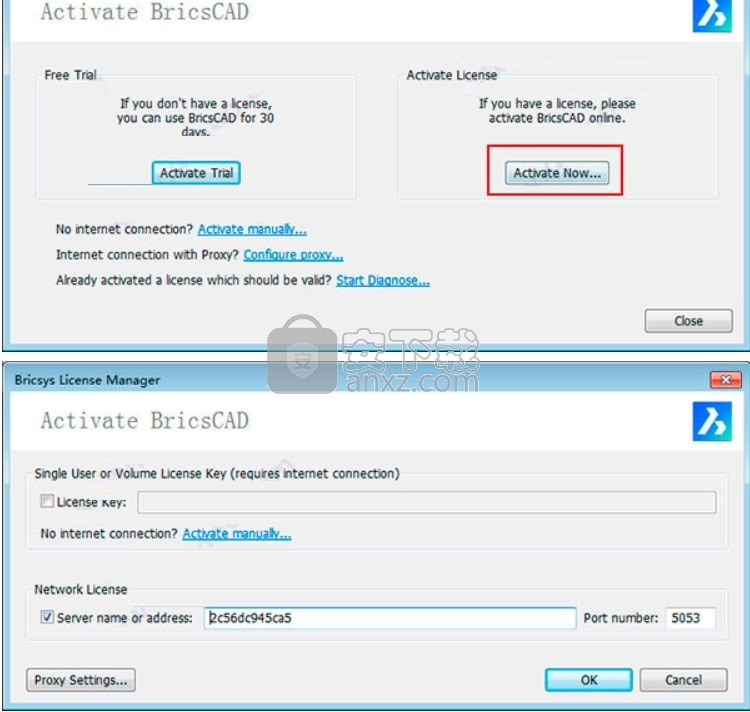

　　9、打开BricsCAD V18桌面快捷方式，选择网络许可，输入本机的MAC号即可

　　10、完成以上步骤，即可将程序完成

使用说明

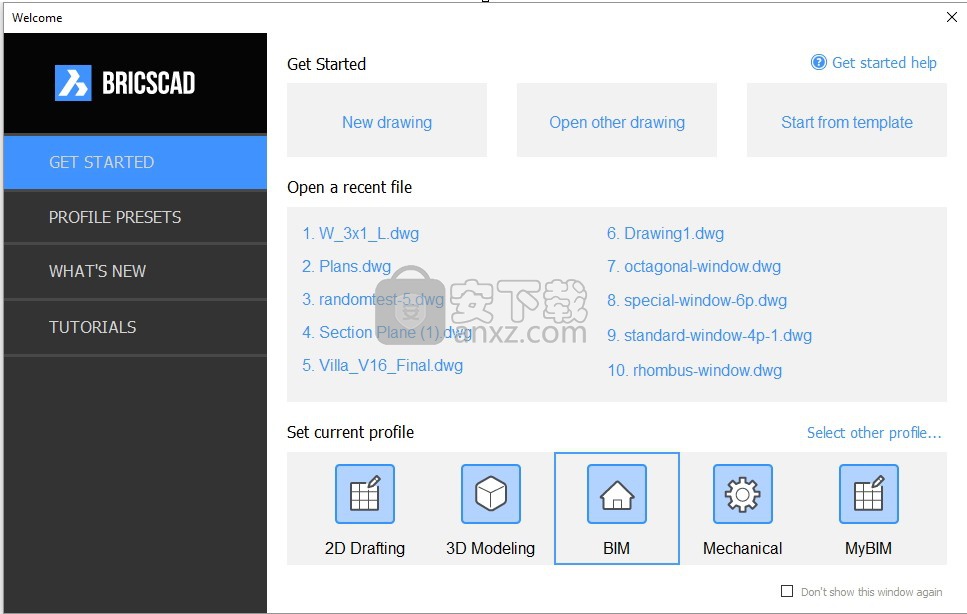

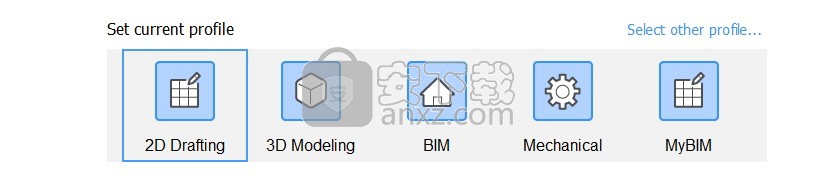

　　如果GETSTARTED系统变量为ON，则启动BricsCAD时将显示“ 欢迎”对话框。您可以在此处选择当前会话的用户配置文件。您可以在多个预设或用户定义的配置文件之间进行选择。

　　最近使用的配置文件由蓝框表示。

　　注意第一次启动BricsCAD 时，欢迎对话框中缺少“入门”选项。而是显示“ 配置文件预设”页面。之后选择预设配置文件的上手对话框显示与所选择的新的配置文件设置当前配置文件列表。

　　启动BricsCAD会话

　　接受当前选定的配置文件或在“ 设置当前配置文件”列表中选择配置文件

　　执行以下操作之一：

　　单击“ 新建绘图”按钮以使用当前配置文件的默认模板创建新绘图。

　　单击“ 从模板开始”按钮，使用您选择的模板创建新图形。

　　单击“ 打开其他绘图”按钮以打开现有绘图。

　　单击“ 打开最近的文件”列表中的图形。

　　此列表中的文件数由最近文件列表（NFILELIST）系统变量控制。此处最多可列出20个文件。

　　选择启动用户配置文件

　　执行以下操作之一：

　　单击“ 设置当前配置文件”列表中的配置文件

　　默认情况下，显示最近使用的五个配置文件。如有必要，请拖动“ 欢迎”对话框的右侧边缘以查看更多配置文件。

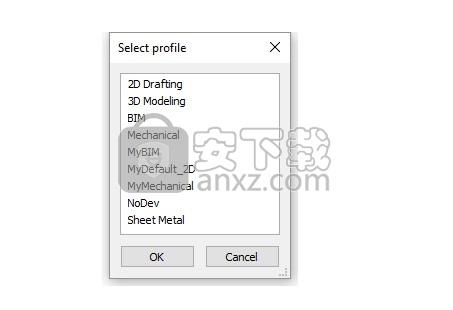

　　单击选择其他配置文件...，然后在所有配置文件对话框中选择配置文件，然后单击确定按钮。

　　所选配置文件将添加到“ 设置当前配置文件”列表中。

　　使用配置文件预设

　　BricsCAD附带一组内置的硬编码配置文件。您可以使用这些预设配置文件作为模板来创建自己的一组用户配置文件。每个配置文件预设都具有他们使用的工作区的名称 。

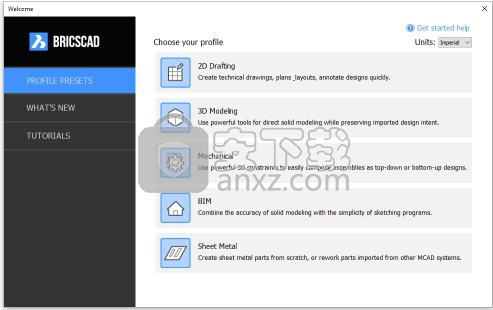

　　单击“ 欢迎”对话框中的“ PROFILE PRESETS ”。

　　在“单位”列表按钮中选择“ 英制”或“ 公制”，以在配置文件中设置MEASUREMENT系统变量。

　　选择轮廓预设，例如2D绘图。

　　将显示一个对话框。

　　在“ 配置文件名称”字段中键入新名称，以使用所选配置文件预设的硬编码设置创建新配置文件。

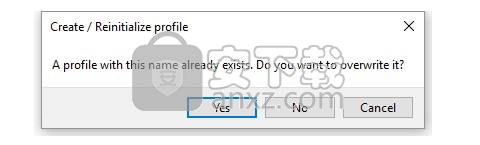

　　如果键入现有配置文件的名称，则会出现一个对话框，提示您确认使用所选配置文件预设的硬编码设置覆盖现有配置文件。

　　将显示“入门”对话框，其中在“ 设置当前配置文件”列表中选择了新配置文

　　探索每个工作区

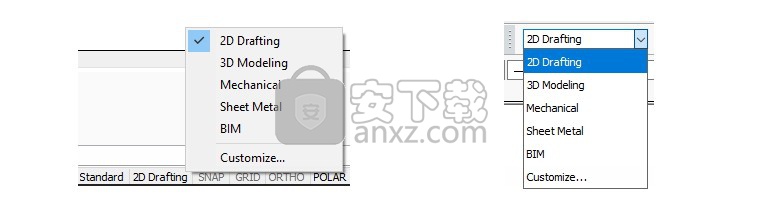

　　您选择的配置文件确定启动BricsCAD时哪个工作空间处于活动状态。无论选择哪种配置文件，都可以轻松更改当前工作空间。只需右键单击状态栏中的Workspace控件即可。您将在2D Drafting和3D Modeling工作区的应用程序窗口顶部找到类似的Workspace控件。现在，让我们仔细看看每个预定义的工作区。

　　2D绘图工作区

　　在2D Drafting工作区中，您可以轻松访问最常用的绘图和注释工具。这些工具适用于从Classic到Platinum的所有BricsCAD版本。如果您正在探索BricsCAD作为以前的AutoCAD LT用户，那么2D绘图环境应该让您感到熟悉。但是，BricsCAD中的2D绘图工作区包含您在AutoCAD LT中找不到的有价值的工具。我将在以后的帖子中描述其中一些。

　　三维建模

　　3D建模工作区可轻松访问用于3D建模和可视化的工具。这些3D工具可在Pro和Platinum版本中使用。如果您在试用级别设置为经典时尝试访问它们，您将看到大多数3D工具被禁用。

　　机械

　　机械工作空间针对机械设计进行了优化，如您所料。首先创建或导入3D实体。然后，使用3D直接建模工具和约束轻松修改您的设计。接下来，将您的零件与包含的库中的标准零件组合以创建复杂的装配体。机械工作空间中的机械工具和库可在BricsCAD Platinum版本中找到。

　　钣金

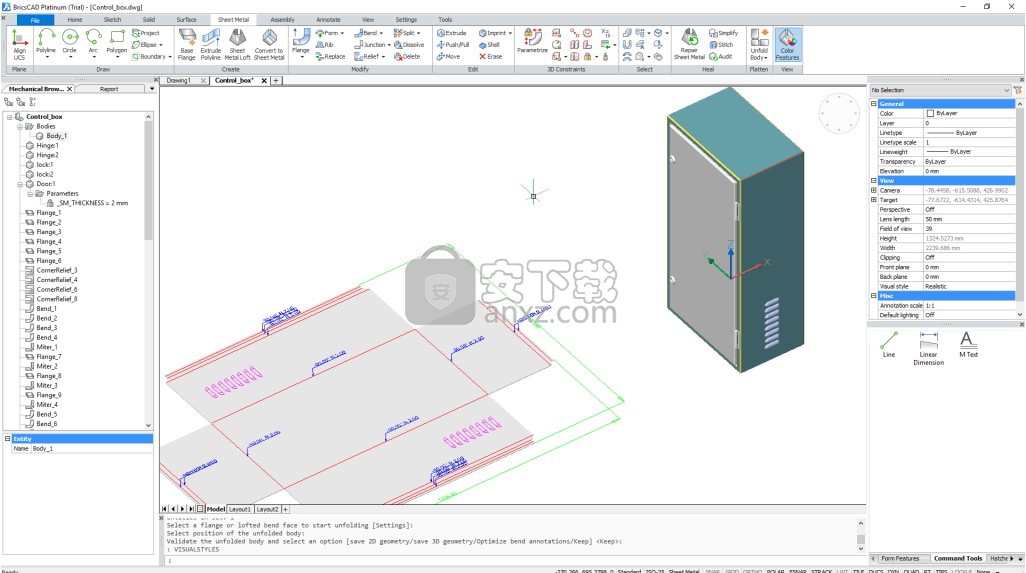

　　钣金工作区提供钣金设计工具。首先，使用直接建模操作创建或导入所需的实体形状。然后，将它们转换为钣金以准备生产。接下来，只需单击即可自动展开钣金零件。无需从头开始重新设计即可随时修改您的设计。最后，输出您的CNC加工设计。钣金功能在BricsCAD Platinum版本中提供，具有钣金许可证（包含在30天试用版中）。

　　BIM

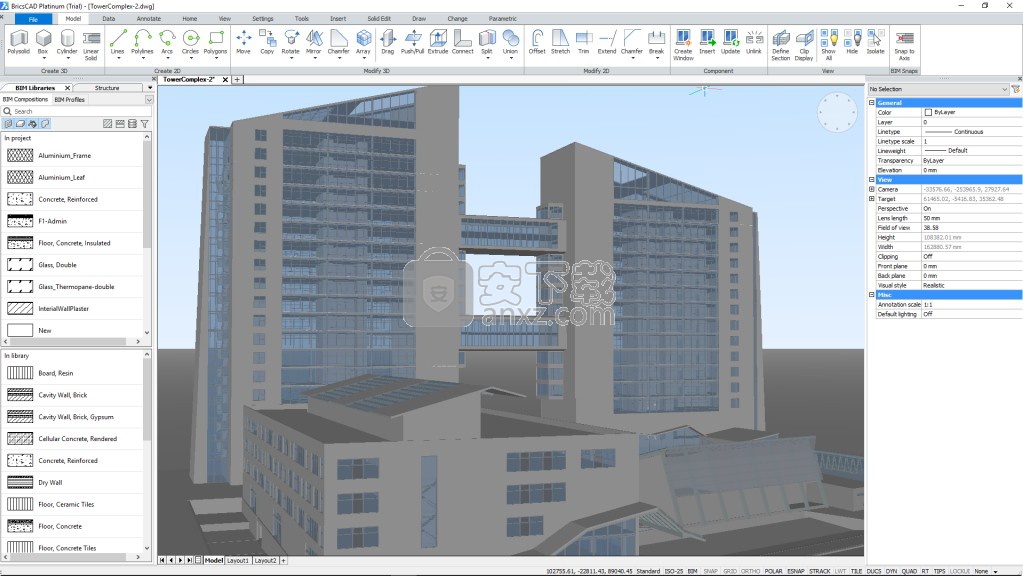

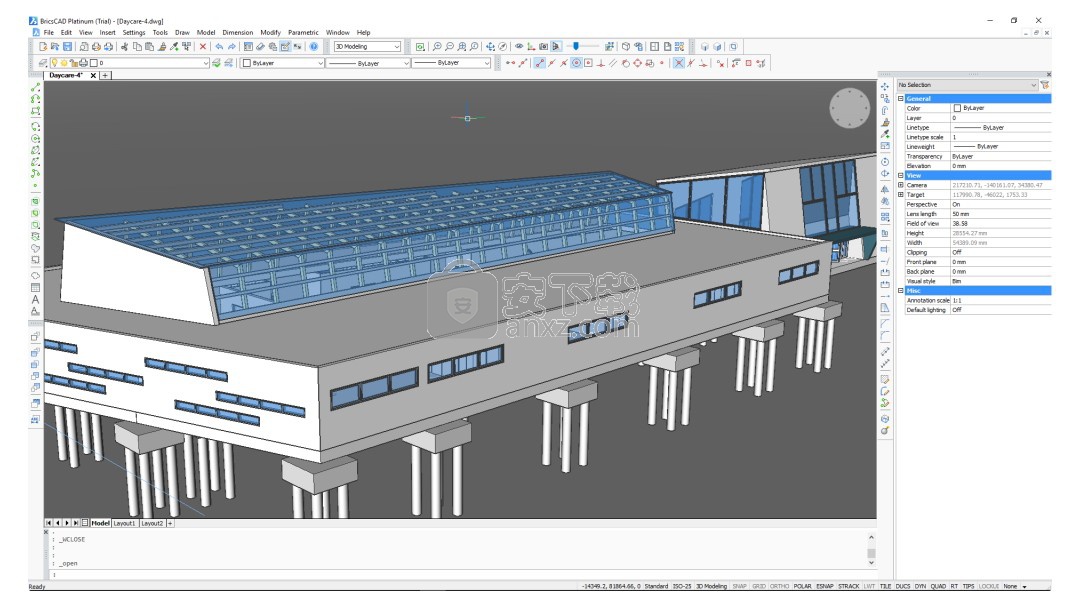

　　BIM（建筑信息模型）工作区包括用于从概念到文档设计建筑的工具和库。首先，使用直接建模功能来想象和探索您的设计。然后，将材料和成分等信息附加到建筑元素。最后，直接从您的建筑模型生成带有设计文档的图纸集。BIM工具需要BricsCAD Platinum版本和BIM许可证（包含在30天试用版中）。

　　探索BricsCAD接口

　　菜单，工具栏和功能区

　　许多CAD用户不想与色带无关，因为它会占用大量的绘图空间。相反，他们更喜欢从命令行或菜单和工具栏访问他们的工具。其他人，比如我自己，愿意放弃屏幕空间以换取便捷访问功能区上的相关工具。

　　命令行

　　如果您是资深用户或高级用户，您可能会严重依赖命令行。实际上，您可能更喜欢菜单，工具栏和功能区。您会注意到默认情况下命令行停靠在显示屏的底部。如果您愿意，可以将其拖放到顶部或两侧。当然，您可以将其拖动到绘图区域或甚至另一个监视器作为浮动调色板。

　　作为以前的AutoCAD用户，您可能会注意到命令行没有可单击的选项。相反，BricsCAD会自动在绘图区域右上角显示的易于访问的列表中显示所有命令行选项。无需右键单击！如果您更喜欢其他位置的选项列表，则可以在命令中将其拖动到另一个监视器。

　　使用右键单击菜单可以控制命令行的行为。

　　可停靠面板（又名调色板）

　　您可能不会将Command行视为可停靠面板（调色板），但确实如此。其他可停靠面板包括Properties，Sheet Sets，当然还有Tool Palettes。可停靠面板是特殊的，因为它们可以停靠或浮动，并且可以轻松调整大小。并且，与对话框不同，它们可以在您使用其他命令时保持打开状态。在BricsCAD中，可停靠面板具有另一种特殊功能，可能会让大多数AutoCAD用户感到惊讶。它们可以组合起来创建标签面板！只需打开您最喜爱的可停靠面板，然后将一个面板拖到另一个面板的中心。当蓝色框出现时，让它掉落。

　　瞧！多个面板堆叠在一起，占用空间极小！

　　如果你雄心勃勃，或者疯狂，你可以堆叠所有可停靠的面板！

　　Lookfrom

　　您以前的AutoCAD用户可能不熟悉LookFrom这个名称，但功能可能是。它是绘图窗口右上角的导航控件，可让您从不同侧面查看模型。将光标移到LookFrom工具上，然后选择要从中查看模型的一侧。右键单击菜单提供相关控件。

　　布局

　　当我穿过BricsCAD的土地时，我答应指出“最明显的”差异。通常，绘图布局的外观和行为与AutoCAD所期望的一样。但是，我注意到了“模型”选项卡旁边的这个小图标。虽然这几乎不值得注意，但值得一提！

　　选择该图标将打开布局管理器，您可以在一个位置查看，添加，复制，删除和重新排序布局！轻松选择和管理多个布局。而且，您甚至可以搜索字符串以轻松找到相关的布局。一个方便的工具，用于处理具有许多布局的图纸！

　　自定义用户界面

　　为了帮助您从AutoCAD转换到BricsCAD，我将分享一些修改BricsCAD界面的基本步骤。

　　您可以在BricsCAD中轻松创建自己的自定义工作区以满足您的需求。例如，如果使用默认的AutoCAD 2D工作空间，请按照以下步骤创建类似的环境。

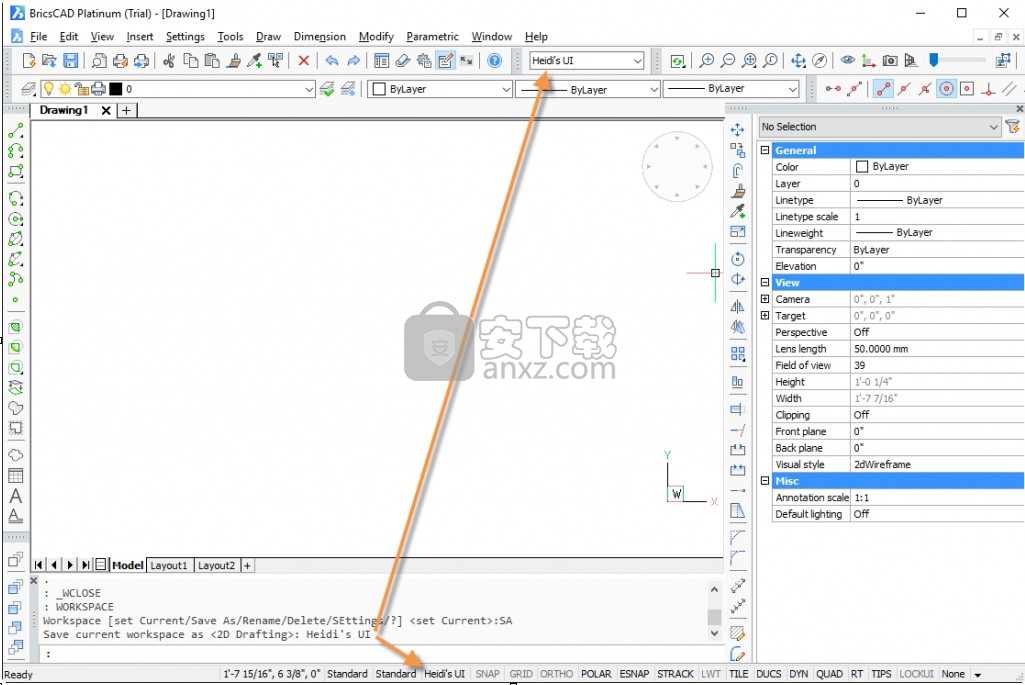

　　在命令行中，启动WORKSPACE命令，为“另存为”选项输入SA，然后输入新工作区的名称。我将我的Heidi命名为UI。

　　现在，新工作区处于活动状态，如显示屏底部的状态栏和显示屏顶部的工具栏所示。它只是原始工作区的副本，但我们会改变它！

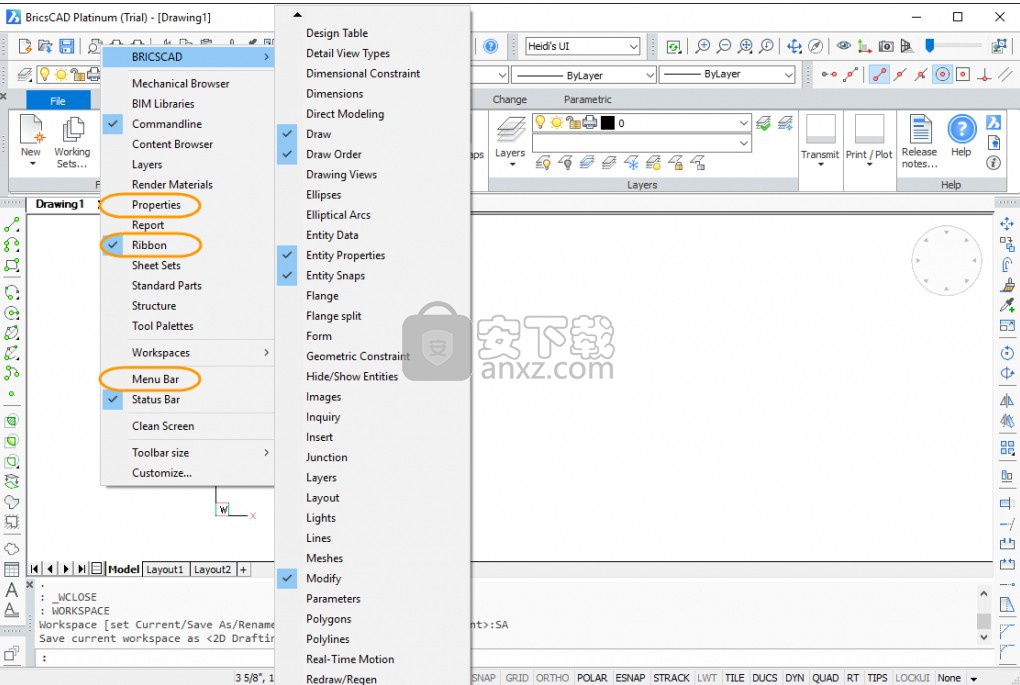

　　右键单击工具栏或可停靠面板以访问UI元素的可见性控件。要使BricsCAD界面看起来更像默认AutoCAD，请关闭“属性”和“菜单栏”。然后，打开功能区。在BRICSCAD弹出窗口中，您可以打开/关闭各个工具栏。或者您可以从工具栏本身单独关闭它们。如果你想像我一样关闭所有这些，那么就有一种更简单的方法。

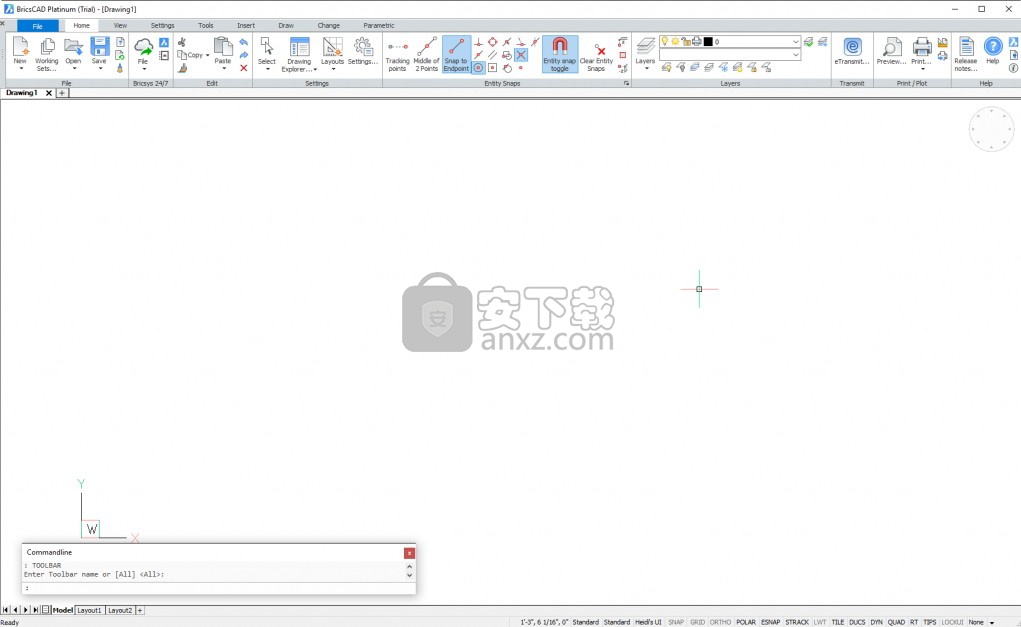

　　在命令行启动TOOLBAR命令，然后输入A for All。然后输入H以隐藏所有这些。

　　拖动命令行使其在绘图区域浮动并调整其大小以占用更少的空间。

　　命令访问

　　使用命令行

　　历史上，命令行是大多数用户启动命令和设置系统变量的最快和最有效的方法。在大多数情况下，命令名称，别名和系统变量在BricsCAD和AutoCAD中是相同的。如果您作为以前的AutoCAD或AutoCAD LT用户主要使用命令行启动命令，那么您到BricsCAD的过渡将几乎是无缝的。所以，跳进去吧！

　　如果输入未找到的命令或系统变量，请查看此文档。它为AutoCAD用户转换到BricsCAD提供了有价值的信息。在文档的最后，您将找到映射命令和系统变量的附录。

　　与AutoCAD一样，BricsCAD拥有1700多个命令和变量。如果您对这些应用程序中的任何一个都相对较新，那么可以尝试并记住这一点。因此，尽管命令行访问速度快且容易获得，但在我记录BricsCAD Journey时，我将专注于UI。但是，我不会解决每种UI访问方法。相反，我将专注于与AutoCAD有很大不同的地方。

　　使用菜单，工具栏和功能区

　　工具栏和工具栏上工具的外观和位置在AutoCAD和BricsCAD之间略有不同。但是，还不足以保证详细的博客文章。如果您习惯于在默认的AutoCAD或AutoCAD LT环境中工作，我相信您可以快速找到自己喜欢的工具并轻松适应BricsCAD中的细微差别。如果您习惯于在自定义环境中工作，那么您将很高兴知道BricsCAD UI是完全可自定义的。我将在以后的文章中详细讨论这个问题。但是直到你有机会体验Quad！

　　使用Quad

　　什么是Quad？

　　乍一看，您可能认为Quad只是一个翻转工具提示，因为它显示基本的实体属性，如颜色和图层。但Quad更是如此！它是智能的和上下文的，当你需要光标时提供相关的工具和信息！

　　我第一次看到有人使用Quad时，它让我大吃一惊。他的编辑速度如此之快，我无法看到他选择对象或启动命令。好像软件在读他的想法！喜欢魔法！

　　使用Quad进行编辑

　　Quad根据您的行为提供不同的信息和编辑工具。例如，如果您通过将鼠标悬停或选择实体来访问Quad，则会显示有关您可以编辑的实体的基本信息。它还包括最近使用的*相关*工具，用于编辑该类型的实体。您可以选择光标右侧的工具。或者，只需右键单击实体即可启动该命令。您甚至不必选择实体或工具！

　　如果当前工具不是您想要的，请将光标悬停在工具上以展开Quad。显示其他最近使用的*相关*工具。

　　如果仍无法访问所需的工具，请将光标移到Quad底部的任何选项卡上以展开命令组并选择*相关*工具。

　　您是否注意到我一再强调*相关*？BricsCAD软件包含数百个命令，但只有与当前上下文最相关的命令才会显示在Quad中。例如，用于编辑折线的相关工具与编辑文本的工具完全不同。因此，您正在编辑的实体类型决定了Quad中显示的工具。

　　使用Quad绘图

　　Quad不仅限于编辑现有实体。例如，您可以使用Quad绘制和插入新实体。只需右键单击绘图区域的空白部分，不选择任何实体。Quad可以轻松访问绘图和插入工具以及打印和设置等常用工具。

　　为何选择Quad？

　　使用Quad可以访问命令的速度是一个明显的好处。Quad在光标处提供了一组强大的绘图和编辑工具，点击次数最少。在您需要的时候出现所有必要的工具，是否有理由访问工具栏？菜单？丝带？命令行怎么样？

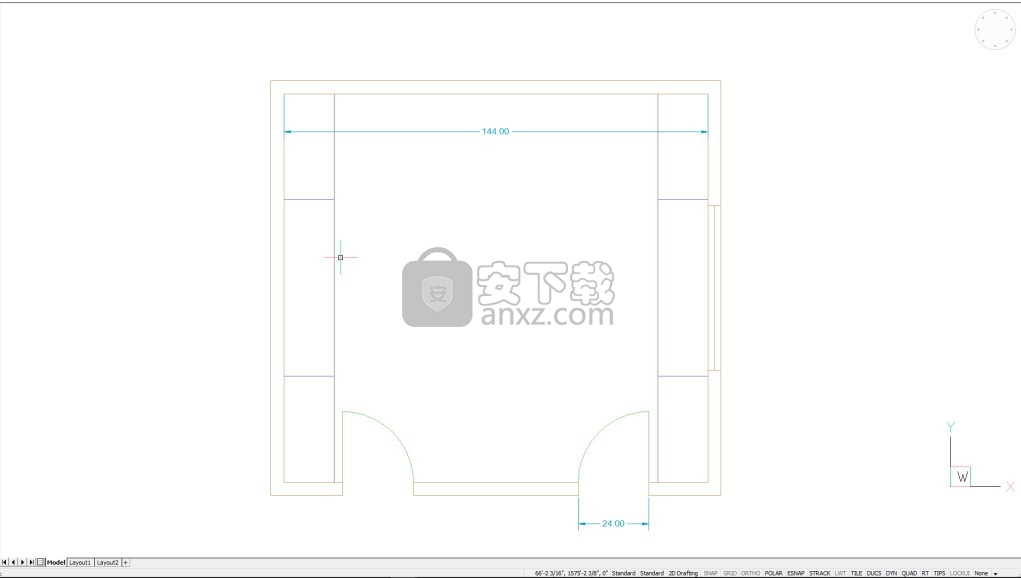

　　好奇心得到了我的好处。所以，我关闭了菜单和命令行并打开了CLEANSCREEN。从空白图纸开始，我画了我的办公室。我创建了图层，绘制了一个矩形和弧形。我进行了爆炸，偏移，复制，镜像，移动，修剪，扩展，尺寸标注和修改尺寸属性。而且，我用Quad做了一切！我只使用键盘输入值并取消选择实体（ESC键）。

　　我在撰写这篇博文时学到了几乎所有关于Quad的知识。我可以使用熟悉的命令行和我已经使用超过30年的击键来绘制我的办公室计划。但是，即使作为一个全新的BricsCAD用户，我也用Quad做得更快！我希望你能看到我，因为我正在绘制我的平面图。我的狗在这里观察，但他们只是没有分享我的热情。Quad是如此Qool !!

　　我们来做个交易吧

　　在本节开头，我鼓励你继续阅读，然后再问我如何关闭Quad。谢谢你沉迷我！现在，我们如何达成协议？我会告诉你如何关闭Quad如果你答应用一个午餐时间来使用除了Quad之外的任何东西来绘制你的办公室计划？我甚至会分享我在使用Quad时学到的一些奖励提示。

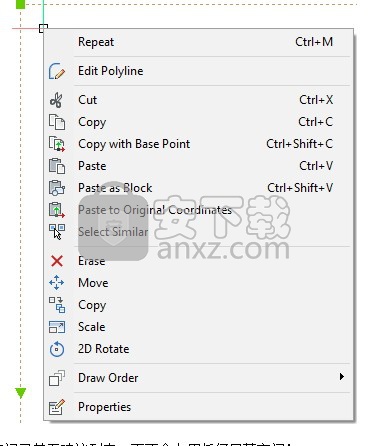

　　提示1：如果您选择一个对象，然后在释放前右键单击并按住一秒钟，则可以使用与AutoCAD类似的上下文菜单。如果释放太快，则会显示Quad。我只是分享这个来帮助你完成转换。在您对Quad感到满意后，我怀疑您需要右键单击菜单。

　　提示2：当运行CLEANSCREEN并关闭命令窗口时，请查看绘图区域的左下角。如果您键入命令，则会显示提示，命令历史记录甚至建议列表，而不会占用任何屏幕空间！

　　提示3：您可以使用状态栏控件打开或关闭Quad。右键单击它以获取其他控件。但是，记住我们的交易！

　　创建绘图

　　命令：NEW，NEWWIZ和QNEW

　　在BricsCAD中，您可以创建新图纸：

　　使用默认模板绘图。

　　从头开始。

　　使用您选择的模板图纸。

　　使用向导。

　　双击Windows资源管理器窗口中的* .dwt文件。

　　使用“欢迎”对话框

　　当您启动BricsCAD并且GETSTARTED系统变量的值为ON时，将显示“ 欢迎”对话框的“ GET STARTED”页面。

　　选中“不再显示此窗口”选项以禁止显示“ 欢迎”对话框。

　　在GET STARTED页面上，执行以下操作之一：

　　在“ 设置当前配置文件”列表中选择配置文件，然后单击“ 新建图形”以使用所选配置文件的默认模板以新图形启动BricsCAD。配置文件预设中的

　　默认模板绘图是：

　　配置文件

　　预设模板

　　帝国 公制*

　　制图默认imperial.dwtDefault-mm.dwt，Default-cm.dwt或Default-m.dwt

　　造型默认imperial.dwtDefault-mm.dwt，Default-cm.dwt或Default-m.dwt

　　机械机械imperial.dwt机械mm.dwt，Mechanical-cm.dwt或Mechanical-m.dwt

　　BIMBIM-imperial.dwtBIM-mm.dwt，BIM-cm.dwt或BIM-m.dwt

　　*公制：公制配置文件使用mm，cm或m。

　　在“ 设置当前配置文件”列表中选择配置文件，然后单击“从模板开始”以使用模板启动BricsCAD，该模板与所选配置文件的当前默认模板不同。

　　所选模板将成为所选配置文件的默认模板。

　　使用默认模板绘图创建图形

　　第一种方法：

　　1.执行以下操作之一：

　　在“ 文件”菜单中选择“ 新建向导... ” 。

　　在命令窗口中键入newwiz，然后按Enter键。

　　2.在“ 创建新图形”对话框中，选择“ 从默认模板开始”，然后单击“ 下一步”按钮。

　　图形将创建为默认模板的副本。

　　第二种方法：

　　执行以下操作之一：

　　单击标准工具栏上的QNew工具按钮

　　在命令栏中键入qnew，然后按Enter键。

　　该图形创建为BASEFILE系统变量定义的默认模板的副本。如果未指定默认模板图形，则在STARTUP系统变量为ON时启动 “ 创建新图形”向导，否则将显示“ 选择模板”对话框。

　　设置默认模板绘图

　　打开“ 设置”对话框。

　　在程序选项/文件/模板下选择模板（BASEFILE）

　　单击“ 浏览”按钮。

　　在“ 选择文件”对话框中，选择图形文件（* .dwg）或图形模板（* .dwt），然后单击“ 打开”按钮。

　　教程：创建自定义模板绘图

　　点击这里观看

　　从头开始创建绘图

　　执行以下操作之一：

　　在“ 文件”菜单中选择“ 新建向导... ” 。

　　在命令窗口中键入newwiz，然后按Enter键。

　　在Create New Drawing对话框中，选择Start from Scratch，然后单击Next按钮。

　　选择英制或公制默认设置。

　　单击“ 完成”按钮以创建图形。

　　注意使用上述过程取决于BASEFILE和PSTYLEPOLICY变量的状态，是否将使用CTB（颜色表）或STB（命名打印样式表）在新创建的图形中设置绘图仪配置。

　　BASEFILEPSTYLEPOLICYCTB或STB？

　　未标明关闭STB

　　未标明上CTB

　　规定开或关如模板图纸中所定义

　　设置绘图样式策略

　　打开“ 设置”对话框。

　　在程序选项/绘图和发布选择绘图样式策略（PSTYLEPOLICY）下。

　　执行以下操作之一：

　　选择与颜色相关联的实体的打印样式的颜色相关的打印样式。

　　为命名打印样式选择颜色和打印样式之间没有关联。

　　使用模板绘图创建图形

　　执行以下操作之一：

　　在“ 文件”菜单中选择“ 新建向导... ” 。

　　在命令窗口中键入newwiz，然后按Enter键。

　　在“ 创建新图形”对话框中，选择“ 从模板开始”，然后单击“ 下一步”按钮

　　执行以下操作之一：

　　在“ 选择模板”列表中选择模板图纸。

　　默认情况下，这是Local根文件夹中Template文件夹的内容。编辑模板路径变量以不同方式设置模板文件夹。

　　单击“ 浏览...”按钮以选择模板绘图。

　　您可以选择* .dwg和* .dwt文件类型。

　　图形将创建为所选模板的副本。

　　使用“新建”命令创建图形

　　执行以下操作之一：

　　选择新建...在文件菜单。

　　在命令栏中键入new，然后按Enter键。

　　将打开“ 选择模板”对话框，显示“ 模板路径”变量中定义的“ 模板”文件夹的内容。

　　选择模板图纸，然后单击“ 打开”按钮。

　　图形将创建为所选模板的副本。

　　设置模板路径变量

　　打开“ 设置”对话框。

　　在程序选项/文件/模板下选择模板路径（templatePath）

　　单击“ 浏览”按钮。

　　在“ 浏览文件夹”对话框中，选择一个文件夹，然后单击“ 确定”按钮。

　　使用向导创建图形

　　执行以下操作之一：

　　在“ 文件”菜单中选择“ 新建向导... ” 。

　　在命令窗口中键入newwiz，然后按Enter键。

　　在“ 创建新图形”对话框中，选择“ 使用向导”，然后单击“ 下一步”按钮。

　　选择英制或公制默认设置，然后单击下一步按钮。

　　选择测量单位和显示精度，然后单击下一步按钮。

　　选择测量角度和显示精度，然后单击下一步按钮。

　　在“ 颜色相关”打印样式（CTB）或“ 命名打印样式”（STB）之间进行选择，然后单击“ 下一步”按钮。

　　选择默认的颜色和线型。

　　定义Grid，Snap，UCS图标和Marker Blips设置。

　　单击“ 完成”按钮以创建图形。

　　（选项）选择另存为...。在“ 文件”菜单中，将图形另存为本地根文件夹的“ 模板”子文件夹中的模板。
