ANSYS SpaceClaim 2015中文

　　SpaceClaim2015是一款专业的3D建模工具，目前已被ANSYS收购，他提供了世界上最快的、最具创意的直接建模解决方案，使用本工具用户能比以前更加简便地设计他们所想要的产品；新版SpaceClaim加载项是一个NET类库程序集，它至少实现了IExtensibility接口，此接口提供加载项的入口点，并允许加载项执行任何初始化；提供自定义SpaceClaim功能区的加载项还需要实现ICommandExtensibility和IRibbonExtensibility接口；支持创建C＃加载项，在启动期间，程序将执行以下步骤来加载和初始化加载项：用户只需要几步简单的步骤即可找到描述可用加载项的所有XML清单文件，使用清单文件中指定的程序集和类型名称来创建加载项对象，验证加载项对象是否实现了IExtensibility接口，然后调用IExtensiblity.Connect，加载项此时执行任何内部初始化；支持自定义命令，SpaceClaim中的所有用户界面（UI）对象必须与Command关联，命令控制文本，工具提示，图像以及处理执行和更新事件；强大又实用，需要的用户可以下载体验

新版功能

　　1、智能化的图标菜单

　　好的菜单结构是：用户在图形操作区和菜单区之间移动光标的次数要尽量少，菜单层次要尽量少，菜单要直观、简洁、明了，菜单项排列要根据使用频率自动组合、调节位置，操作指令结构要十分简化。

　　SpaceClaim没有复杂的菜单结构，因为在有大量命令需求的情况下，才需要菜单，当命令被精简到少数的几个或十几个时，层叠的菜单就没有必要了，这样可以实现最快的操作速度。

　　2、“拖放式”造型

　　设计就是灵活的修改。直观地、实时地对三维实体进行“拖放式”设计与修改一直是设计人员追求的目标。在变量化技术的支持下，利用形状约束和尺寸约束可以分开处理的灵活性，已经能够以直接拖动的方式编辑和修改零件上的常见特征。SpaceClaim就是拖放式(拖拽式)操作，真正实现了直观快速、所见即所得。

　　3、动态导引器

　　在操作过程中，SpaceClaim会根据需要在光标上方弹出一个半透明的Minitoolbar，鼠标所需移动的距离极少，智能而方便

　　4、动态建模技术

　　动态建模技术提供了一个具有高适应性的灵活设计环境，支持具有大量偶然性因素的设计模式，这种灵活性使得SpaceClaim成为了概念定义、设计创建和模型修改的理想工具。

软件特色

　　1、加工制造

　　例如，在加工制造方面。ANSYS SpaceClaim在上一年引入了一个刀具路径工具，用于曲线的创建（在车削操作过程追踪刀具路径）。今天它正大扩大支持更多的操作像切除、突起零部件等。这是ANSYS SpaceClaim倾听用户的需救济和愿望后进行改进的一个例子，并将继续帮助机械师们最大限度的减少他们在车间的停机时间。

　　2、概念设计

　　多年来，用户一直在寻找一个导入图像的方式，并使用它去创建图形。在任一领域的用户对于在ANSYS SpaceClaim 2015 SP1中增加了矢量图形工具都会感到高兴，此工具允许图像被转换后可使用的轮廓曲线，转换的曲线就像是程序自己创建的一样。这一增加的功能是SpaceClaim为创意设计能力提供一个约束的环境的持续扩张。

　　3、3D打印

　　处理面几何结构相对于那些从事添加制造和3D打印的人来说是非常痛苦的。在过去，这儿如果有过连接的边，就需要进和手动修复。ANSYS SpaceClaim 2015 在这一点上增加了一个专门的自动修复工具。同时增加了一个通过自定义填充来网格化抽壳的功能，这对于希望在材料开支、模型重量上节省时间或加快打印时间的人来说是一个极大的新闻。

　　4、CAE

　　SpaceClaim一直都是一个强大的用于仿真的前处理器。现在随着ANSYS的加入，用户在这方面的期待肯定会有很大的提高。其中ANSYS SpaceClaim 2015 里的一个改进就是通过过滤配置文件强大的选择功能（例如一次性点击选择多个/全部的实例），从而产生更快的分析路径。

　　5、更多

　　还有许多其它的增强功能，如增加了对罗斯、荷兰和匈牙利语言的支持，并大大改进了在LiveReview功能中的协作工具，增加一个网页会话用于查看和注释一个SpaceClaim的模型。所有的这些例子只是用于表明ANSYS SpaceClaim正在致力于为所有用户改善工作流程。

安装步骤

　　1、用户可以通过推本网站荐的下载地址下载到对应的程序安装包

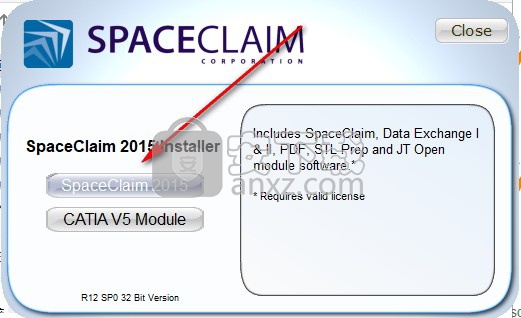

　　2、双击应用程序即可弹出程序安装向导界面，点击主应用程序名称进行程序安装

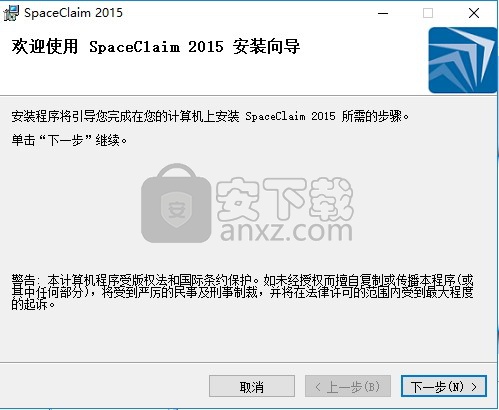

　　3、弹出程序安装向导界面，可以阅读该程序的详细信息，点击下一步按钮

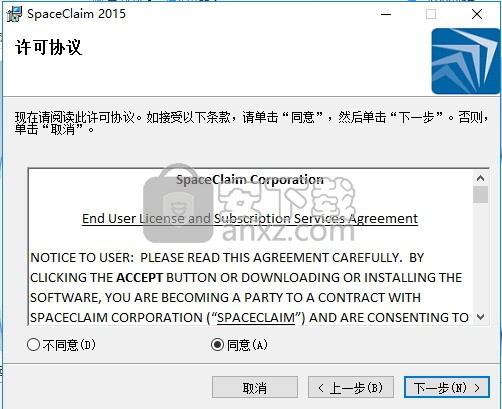

　　4、需要同意程序安装许可协议才能进行程序安装，勾选我同意按钮，点击下一步按钮

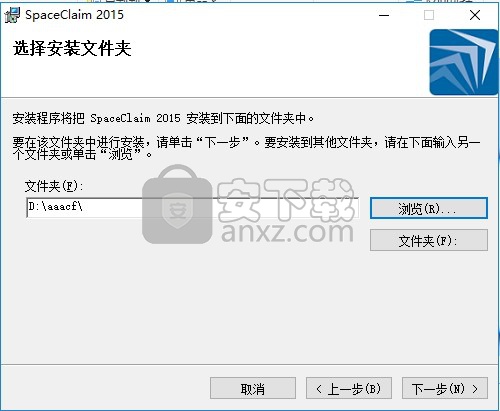

　　5、该应用程序路径选择是不能自由选择，只能安装在C盘

　　6、弹出应用程序安装确认界面，点击下一步按钮即可马上安装程序

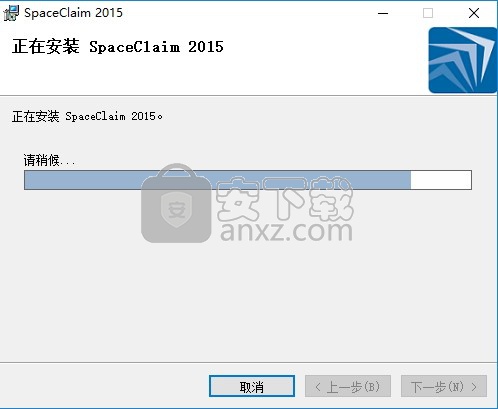

　　7、弹出应用程序安装进度条加载完成即可完成安装

　　8、弹出完成安装界面后，点击完成按钮即可

步骤

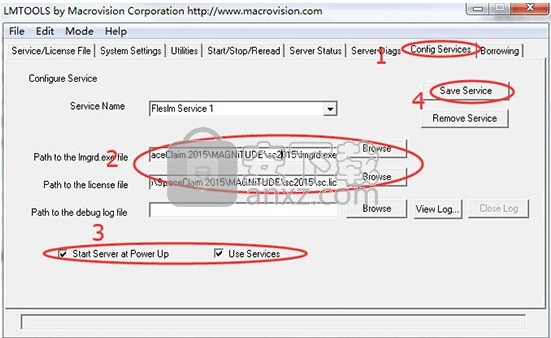

　　1、安装完成后，打开安装包MAGNiTUDE目录下的sc2015，右键以管理员运行“lmtools.exe”，点击Config Services项，在图2号标记中，点击Browse依次载入"limgrd.exe”和“sc.lic”，将图中3号标记出的两个选项勾上，然后点击Save Service完成保存。

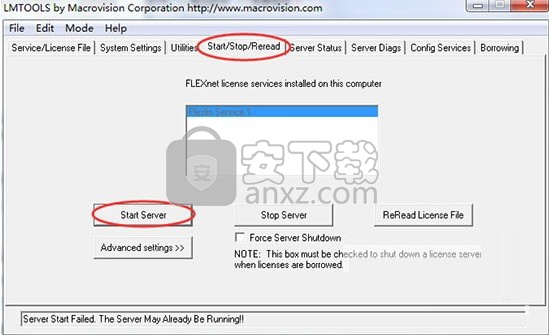

　　2、来到“Start/Stop/Reread”项，点击“Start Server”启动许可

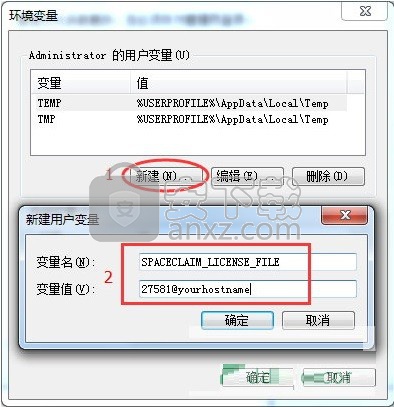

　　3、点击新建，输入变量名：SPACECLAIM_LICENSE_FILE，变量值：27581@*********，注：星号处为计算机名，右键点击我的电脑选择属性可以查看。

　　4、以上步骤结束后，运行桌面SpaceClaim 2015快捷方式，如果没有弹出窗口，那么我们的就已经完成了

使用说明

　　设计曲线

　　DesignCurve.IsConstruction已添加。

　　IDesignCurveParent.DesignCurves已重命名为Curves。

　　ISection.SectionCurves被重命名为Curves，而ISection.GetSectionCurve被重命名为GetCurve。

　　绘图视图

　　绘图视图的区域已经重新组织和扩展：

　　DrawingView静态方法，CreateGeneralView，CreateProjectedView和CreateDetailView可用于创建各种类型的绘图视图。

　　Scale属性可用于创建放大视图，Boundary属性可用于创建剪切视图，Section属性可用于创建剖视图。

　　Doc对象

　　IInstance不再继承ITransformable，Instance不再具有Placement setter。相反，IComponent现在继承自ITransformable，而Component现在提供了一个Placement setter。

　　添加了IDocObject.GetDescendents，它对所需类型的嵌套子项进行深度遍历。 IDocObject.GetParent已重命名为GetAncestor，现在通过测试对象本身开始。

　　IDocObject.Children已被删除。可以使用GetChildren 。

　　IPart.DesignBodies被重命名为Bodies。

　　互动工具

　　临时图形已经重组和扩展。该工具现在有自己的私有场景图，涉及Graphic节点的层次结构。每个节点都有一个Transform和一些显示属性（例如LineColor或FillColor），以及一些显示基元（例如CurveDisplay，ArrowDisplay或TextDisplay）。

　　视窗

　　Window.Document已恢复。这已在API V6 Beta 1中删除，但这不是一个好主意。

　　添加了Window.InteractionMode，允许您获取或设置窗口的交互模式（草图模式，剖面模式或实体模式）。

　　添加了InteractionContext.LayoutGrid属性，如果用户在显示布局网格的图纸视图中工作，则可以访问布局网格。

　　几何

　　ProceduralCurve.AsSpline已被删除。添加了Curve.AsSpline，它为任何曲线提供样条近似。

　　添加了Matrix.HasRotation，HasTranslation和HasScale。

　　Matrix.RotationElement已重命名为Rotation。已删除TranslationElement和ScaleElement。

　　建模者身体

　　添加了Body.SetFaceGeometry，允许更改面的几何体。

　　添加了Body.DeleteFaces，它从身体中移除了面部，并修复了结果。

　　ShellType.Open被重命名为General，因为shell也可能是非流形的。

　　添加了Body.Import，允许导入自定义异物。

　　用于覆盖图层的线宽。

　　多个SpaceClaim应用程序

　　以前，如果在同一台计算机上运行两个SpaceClaim应用程序，则第二个应用程序中的加载项将无法初始化。现在，API支持多个SpaceClaim进程，API客户端可以决定要附加到哪个进程。这是通过加载项自动完成的，加载项附加到自己的SpaceClaim进程。

　　Api现在提供GetServers，AttachToServer和Server。

　　Application.MainProcess已被删除。

　　Application.Start现在总是启动一个新的SpaceClaim进程。添加了Application.Stop以停止特定进程。

　　Api.IsInitialized已删除。

　　互动工具

　　现在可以创建交互工具，而不是简单的命令。工具派生自Tool类。请参阅示例加载项中的草图工具以获取灵感。 Window有新成员，SetTool和ActiveTool。

　　交互上下文

　　交互上下文允许您在与窗口场景不同的坐标空间中工作。有关更多信息，请参阅InteractionContext。

　　Window的许多成员现在已被移动到InteractionContext，例如ActivePart，Selection，GetSelection ，SingleSelection，GetSelectionPoint，Preselection，PreselectionPoint和SectionPlane。这些成员现在返回上下文空间中的信息。

　　Window.SubjectMatter被重命名为Scene。

　　Window.Document已删除，因为它与Window.Scene.Document相同。

　　添加了DesignCurveParent，允许您在用户当前草绘的上下文中创建设计曲线。

　　添加了VisibleBodies，它返回交互上下文中的所有可见实体。

　　截面和线曲线

　　如果用户正在使用剖面，则现在可以使用GetSection获取体剖面对象，其中包含剖面的SectionCurve对象。

　　ISectionCurve和IDesignCurve都继承自IWireCurve。

　　添加了WireCurve.CreateConnectionTable，它允许您发现线曲线（设计曲线或截面曲线）之间的连接，例如查找切线链。

　　设计曲线

　　添加了DesignCurve.Copy，它创建了设计曲线的副本。

　　添加了DesignCurve.Replace，删除了设计曲线，将其替换为一个或多个幸存者。

　　便利界面

　　一些接口是由对象实现的，仅仅是为了提供词汇方便，现在已经删除了这些接口以支持概念清晰度。

　　例如，IDesignCurve不再继承IBounded，因为desCurve.GetBoundingBox只是desCurve.Shape.GetBoundingBox的简写，但这两种形式表明你可能得到两个不同的答案。将此与继承自ISpatial的ITrimmedCurve进行比较，因此您可以编写segment.ContainsPoint，但在这种情况下，答案通常与segment.Geometry.ContainsPoint不同，因此需要两个表单。

　　类似地，IHasTrimmedCurve不再继承自IHasGeometry ，因为segment.Geometry和segment.Shape.Geometry提出了两个不同的答案，但事实并非如此。

　　IDesignBody，IDesignFace，IDesignEdge，IDesignCurve和IDrawingSheet不再继承自IBounded。现在应该编写obj.Shape.GetBoundingBox而不是编写obj.GetBoundingBox。

　　IHasTrimmedCurve不再继承自IHasGeometry ，IHasTrimmedSurface不再继承自IHasGeometry 。对于实现这些接口的对象，您现在应该编写obj.Shape.Geometry而不是编写obj.Geometry。

　　设计机构

　　IDesignBody.IsMidSurface已被删除。相反，DesignBody.MidSurface获取设计体的中间表面方面，并且它有一个方法TryGetFaceThickness，它取代了IDesignFace.Thickness。

　　添加了DesignBody.VolumeExtraction，它获取了设计主体的体积提取方面，并且具有更新主体的Update方法。

　　添加了IPart.ShareTopology，它指示在将此部件传输到分析时是否应共享主体和梁拓扑。

　　建模者身体

　　添加了Body.CreateWireBody，它创建了一个带有单个边的线体。 Body.Fuse可用于组合这些物体以产生许多边缘的线体。

　　Body.CombinePieces已添加。这与SeparatePieces相反。

　　几何

　　Curve.IntersectCurve已添加。 Surface.IntersectCurve现在采用曲线而不是修剪曲线来保持一致性。

　　添加了ITrimmedCurve.IntersectCurve以交叉两条修剪曲线。

　　添加了Plane.TryIntersectLine，这对于这种常见情况比IntersectCurve更方便。

　　添加了ITrimmedCurve.Offset和OffsetChain以抵消修剪曲线。

　　添加了ITrimmedCurve.SelectFragment，可用于相互修剪曲线。

　　添加了ITrimmedCurve.GetPolyline和Curve.GetPolyline，它们提供了曲线的折线近似。

　　添加了ITrimmedCurve.GetClosestSeparation，它返回两个曲线段之间的最近距离。

　　工研院添加了mmedSurface.Perimeter，它返回修剪曲面周长的长度。

　　NurbsCurve.Create现在支持通过点列表进行插值。

　　添加了NurbsCurve.Extend，它创建了NURBS曲线的扩展。

　　添加了PointCurve，这是一条退化曲线，仅存在于某一点。

　　添加了Circle.CreateThroughPoints，CreateTangentToOne，CreateTangentToTwo和CreateTangentToThree。

　　添加了Line.CreateThroughPoints，CreateTangentToOne和CreateTangentToTwo。

　　添加了几何.IsCoincident和ITrimmedCurve.IsCoincident用于比较几何。

　　Direction.IsParallelTo和IsPerpendicularTo被重命名为IsParallel和IsPerpendicular。

　　IHasGeometry 被IHasCurve 和IHasSurface 取代。添加了IHasTrimmedCurve 和IHasTrimmedSurface 。

　　重新命名了ITrimmedRegion和IHasTrimmedRegion。

　　ITrimmedRegion和IHasTrimmedRegion被重命名为ITrimmedSpace和IHasTrimmedSpace。

　　Interval.Min和Max重命名为Start和End。

　　Curve.TryOffsetAlongCurve重命名为TryOffsetParam，Surface.TryOffsetWithinSurface也重命名为TryOffsetParam。

　　CurveSegment.Create有一个带有反转参数的新重载。

　　其他增强功能

　　Api.CheckArguments已添加。这允许您在测试和调试客户端代码后关闭非平凡的参数检查。

　　ICoordinateAxis现在继承自IHasCurve 。 Direction属性已删除。

　　IAnnotationSite和IAnnotationSiteMaster被重命名为IAnnotationParent和IAnnotationParentMaster。同样，IDesignCurveSite和IDesignCurveSiteMaster重命名为IDesignCurveParent和IDesignCurveParentMaster。 IAnnotationParent不再继承自IHasGeometry ;相反，添加了AnnotationPlane属性。

　　CreateCopy方法重命名为Copy。

　　DocumentMaterial.IsFluid已添加。

　　Command.Executing事件已更改。事件处理程序的第二个参数现在是一个CommandExecutingEventArgs对象，它具有一个ButtonRectangle属性，该属性告诉您按下的按钮的屏幕空间中的矩形。

　　设计机构

　　增加了对中表面物体的支持。 DesignBody.IsMidSurface告诉您设计主体是否是中间体。然后可以使用DesignFace.Thickness来获取单个面的厚度。

　　DesignFace现在支持IHasColor。 GetColor和SetColor可用于获取或设置单个面部的颜色。 IHasColor.Master被删除了，因为master不再总是实现IHasLayer。

　　点焊

　　增加了对点焊的支持。 Part.SpotWeldJoints提供SpotWeldJoint对象的集合。

　　每个关节都有一个SpotWelds属性，每个SpotWeld都有一个WeldPoints属性，该属性描述了所涉及的两个或多个设计面，以及每个设计面内的位置。

　　建模者身体

　　添加了Body.Imprint，它找到两个实体之间的交集，并将结果打印到两个实体上。

　　添加了Body.Fuse，它将主体交叉并融合成一个结果。可以提供跟踪器对象以接收关于发生的拆分和合并的信息。产生的身体可以是非流形的。 Body.IsManifold可用于查看身体是歧管还是非歧管。

　　Body.CreateCopy的参数已更改。该方法现在返回字典，而不是添加到调用者提供的字典。当不需要这些词典时，也提供了没有参数的重载。

　　应用

　　Application.Start现在有一些新的参数：

　　有一个布尔参数指定在SpaceClaim启动时是否应显示启动画面。

　　可以提供ApplicationWindowState对象，以便可以使用特定窗口位置和大小以及最大化状态启动SpaceClaim。

　　可以提供默认用户设置文件的路径，以便SpaceClaim在第一次运行时以不同的默认用户设置启动。

　　通过在IRibbonExtensibility.GetCustomUI返回的功能区XML中指定

　　元素，加载项现在可以向应用程序菜单添加命令。有关更多信息，请参见功能区自定义

　　其他增强功能

　　添加了Document.DocumentSaved静态事件。刚刚保存文档时会引发此事件。提供的DocumentSavedEventArgs对象将告诉您文档及其保存路径。

　　Box.Diagonal已重命名为Box.Size。

　　DimensionType.Count已添加。出口

　　DocumentExportFormat枚举具有新的Pdf（3D PDF）值。该文件以Universal 3D格式（包含facet）或PRC格式（包含B-Rep）编写这由用户设置控制。

　　钣金

　　Part.Unfold被添加，允许您展开关于锚面的钣金零件。

　　Part.FoldedSheetMetalPart已添加，允许您获取展开部分的折叠部分。

　　IPart.SheetMetalPartType告诉您零件是折叠或展开的钣金零件。

　　组件

　　组件现在实现了IHasName，它允许您获取或设置组件的名称。

　　设计机构

　　DesignBody.Unite，DesignBody.Subtract和DesignBody.Intersect已经停用。应该使用Body.Unite，Body.Subtract和Body.Intersect。

　　添加了DesignBody.GetDesignBody，它允许您获得具有给定Body作为其Shape的DesignBody。

　　建模者身体

　　添加了Body.Unite，Body.Subtract和Body.Intersect。

　　Body现在实现了IDisposable和ITransformable。

　　添加了Body.PieceCount和Body.SeparatePieces。

　　如果配置文件或路径无效，Body.ExtrudeProfile，Body.SweepProfile和Body.CreatePlanarBody现在抛出异常，而不是返回null。这些方法现在可以正确处理多个外循环的配置文件。

　　Body.LoftProfiles已添加。这通过打开或关闭的轮廓来创建一个主体。

　　Body.RoundEdges已添加。这将创建固定半径或可变半径边缘圆。

　　Face.Loops现在包括简并循环（例如锥形的顶点）。简并循环没有鳍和单个顶点。添加了Loop.Vertices以提供对此顶点的访问。

　　Edge.Precision添加了。

　　几何

　　添加了一个新的CurveSegment.Create覆盖，它为整个曲线创建了一个曲线段。这对于创建完整的圆或椭圆很有用，因为不需要提供参数间隔。

　　添加了Surface.IntersectCurve和ITrimmedSurface.IntersectCurve。它们分别返回修剪曲线和曲面或面之间的交点。

　　Interval现在提供GetProportion和GetParameter来在曲线参数和间隔的比例之间进行转换。索引器等同于GetParameter，因此您可以将中间参数简单地作为区间[0.5]。物料

　　除密度外，材料现在还具有其他属性，可以设置自定义材料属性。

　　现在有两种类型的材料：DocumentMaterial和LibraryMaterial。 Material base类的概述解释了有关这些的更多信息。

　　设计曲线

　　当DesignCurve.Create用于创建属于零件的设计曲线时，不再需要提供设计曲线所在的平面。

　　其他增强功能

　　DocumentExportFormat枚举具有新的CatiaV5Graphics值。

　　AcisVersion枚举具有新的V6和V19值。

　　此版本随SpaceClaim 2008 SP4发布。

　　设计机构

　　添加了IScalable接口，它提供了用于执行非均匀缩放的Scale方法。此接口由IDesignBody继承，因此现在可以实现设计体的非均匀缩放。

　　设计曲线

　　DesignCurve.Create现在可用于创建属于零件的设计曲线。

　　DesignCurve.Shape现在可用于“设置”修剪过的曲线形状，以及“获取”它。

　　点，向量和方向

　　ParamUV已更名为PointUV。

　　添加了VectorUV和DirectionUV。

　　Vector.Length已重命名为Vector.Magnitude，与VectorUV.Magnitude保持一致。对于VectorUV，“长度”这个词可能被误解为表示表面的长度，这通常不是UV空间中的情况。

　　Vector.Project在指定的Direction中返回Vector的组件。

　　现在可以用标量来划分向量。

　　曲面和曲线

　　NurbsSurface.Create和NurbsCurve.Create允许您创建NURBS几何体。

　　Surface.ContainsParam和Curve.ContainsParam测试参数是否在曲面或曲线的参数范围内。

　　添加了Surface.ParameterizationU，Surface.ParameterizationV和Curve.Parameterization。它们返回一个Parameterization对象，它返回参数Range以及参数化IsPeriodic。

　　Surface.GetLength返回两个UV参数之间的曲面内的长度。

　　Surface.TryOffsetWithinSurface和Curve.TryOffsetAlongCurve允许您将参数偏移曲面或曲线上的指定距离。

　　SurfaceEvaluation.ParamUV已重命名为SurfaceEvaluation.Param。

　　SurfaceEvaluation.GetTangent可用于获取曲面中指定DirectionUV的3D切线方向。对应的SurfaceEvaluation.ProjectDirection投影3D方向以在曲面中生成DirectionUV。

　　其他增强功能

　　CompareLengths和CompareAngles被添加到Accuracy类型中。
