corelcad 2015

　　corelcad 2015是一款自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计，新版本增加了大量的新命令以及新功能，具体信息如下；约束命令: Geometric Constraint Commands，定义一个或两个对象的几何约束；Dimensional Constraint Commands，定义对象或对象上约束点之间的标注约束；尺寸面板，当用户插入或选择尺寸时将出现 >尺寸 面板，以便用户可以更改尺寸文本的特性和格式；段落选项对话框，设置注释的段落对齐、行间距、缩进和制表位；注释格式化标尺，设置注释的段落缩进和制表位；堆叠特性对话框，控制代表分数和公差的堆叠文本的文本、对齐位置、相对比例和类型；自动堆叠默认值对话框，设置默认值以在标注中自动堆叠代表分数和公差的文本；动态块抓取器，使用抓取器修改动态块参考，用户可插入动态块并在工程图中使用它们（但是用户不可使用软件创建它们）；快速访问工具栏和功能区自定义，创建和修改快速访问工具栏、功能区选项卡和面板。 强大又实用，需要的用户可以下载体验

新版功能

　　1、旧文件格式支持

　　将图形重新保存为 R12 DWG 或 DXF 格式，从而能够在旧硬件设备上或使用较旧版本软件来处理图形，并恢复所有格式版本中受损的 DWG 和 DXF 文件。

　　2、对象捕捉和夹点

　　使用 CorelCAD 智能工具，如对象捕捉、对象夹点和极轴引导，快速将对象重新定位、对齐、复制或调整尺寸，以提高工作效率和节约时间。

　　3、“属性”泊坞窗和特性刷

　　可使用“特性”面板处理图层、颜色、线条样式等对象属性或者从其他对象快速复制特性。

　　4、自定义坐标

　　能够创建自定义坐标系，使构造平面与图形对象对齐，使绘图和位置调整变得更简易。

　　5、设计资源

　　有了全面的设计资源，用户可以立即找到、访问和管理在 CAD 项目中广泛使用的图块、样式、图形和图像等设计部件。

软件特色

　　1、具有完善的图形绘制功能。

　　2、有强大的图形编辑功能。

　　3、可以采用多种方式进行二次开发或用户定制。

　　4、可以进行多种图形格式的转换，具有较强的数据交换能力

　　5、支持多种硬件设备。

　　6、支持多种操作平台

　　7、具有通用性、易用性，适用于各类用户

新增命令

　　DiscardDuplicates。 从工程图移除重复或重叠实体。

　　QuickModify。复制、移动、旋转和缩放实体。

　　PowerTrim。通过将指针拖过每个实体来剪裁多个相邻实体。延伸或剪裁两个实体，使得它们在虚拟边角处相交。

　　ExplodeBlockX。. 分解块并将块属性值转换为单行注释.

　　EditTableCell。 在表中对单元格、行和列执行插入、删除、合并或调整大小操作。

　　StackOptions。 设置标注中堆叠文本的对齐和大小.

　　CustomPaperSize。 管理内置打印机的自定义纸张大小（PDF、PNG、JPG、SVG 或 DWF）。

　　Migration。 从软件的先前版本迁移配置文件、首选项、文件位置设置和 UI 自定义.

新系统变量：

　　BTMARKDISPLAY。切换动态块中值集增量标记的显示。

　　GRIPDYNCOLOR。控制用户定义的动态块抓取器的填充颜色。

　　TABLEINDICATOR。切换对表单元格进行在位编辑时行号和列标的显示。

　　TABLETOOLBAR。控制用于帮助对表单元格进行在位编辑的“编辑表”弹出工具栏的显示。

　　TSPACEFAC。设置指定为注释的文本高度系数的行间距。

　　TSPACETYPE。设置注释内使用的行间距的类型。

安装步骤

　　1、点击本网站提供的下载地址即可下载得到对应的程序安装包，解压后即可直接使用

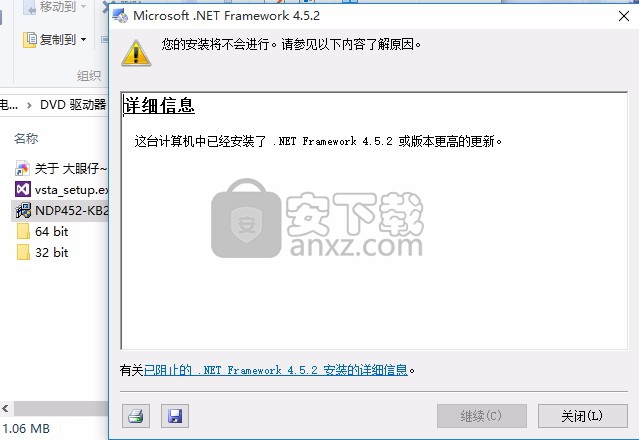

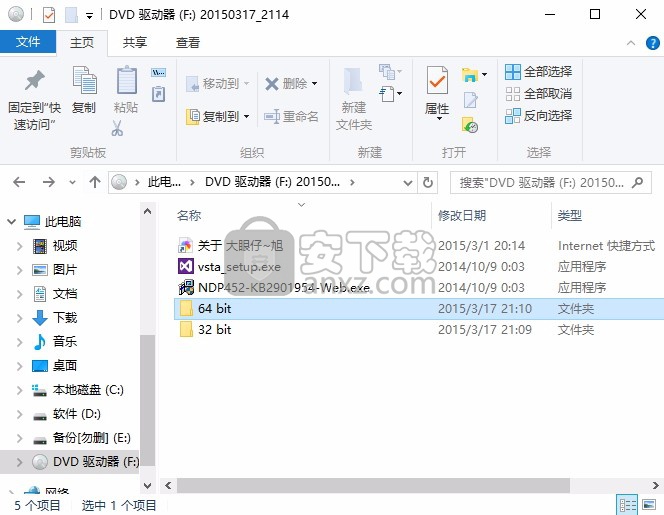

　　2、软件需要Microsoft .NET Framework 4.5.2以上版本才能运行，如果电脑未安装，请手动点击“vsta_setup.exe”安装

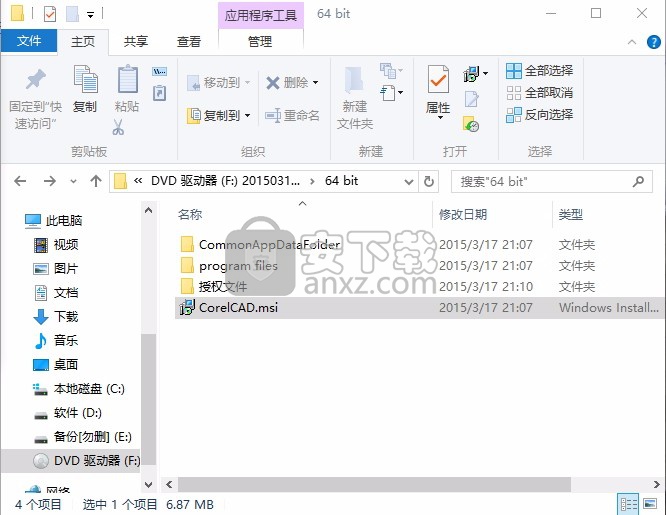

　　3、选择安装程序，选择与自己系统对应的应用程序数据包进行安装，双击“CorelCAD.exe”开始正式的安装。

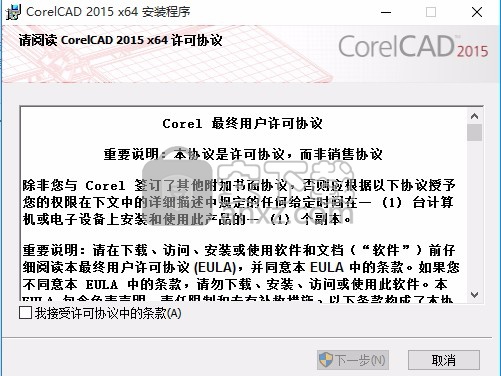

　　4、弹出程序安装许可协议界面，勾选许可协议，点击下一步按钮

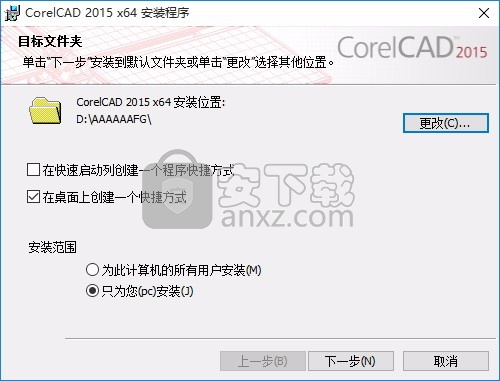

　　5、选择程序安装路径，点击选择对应的安装类型，可以选择创建快捷键

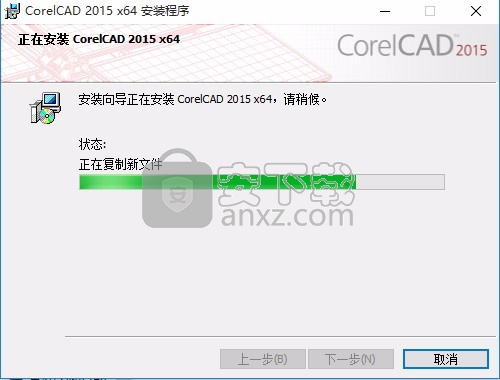

　　6、弹出程序安装进度条加载界面，需要等待一会儿即可

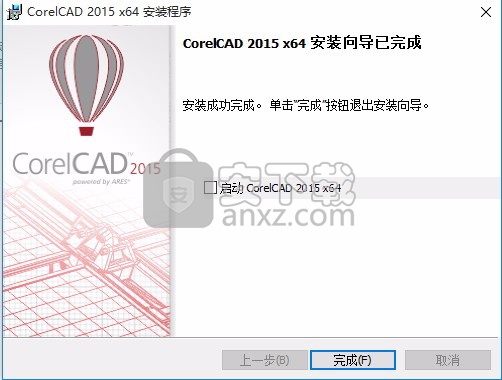

　　7、弹出程序安装界面，点击不要启动程序，点击完成按钮即可

方法

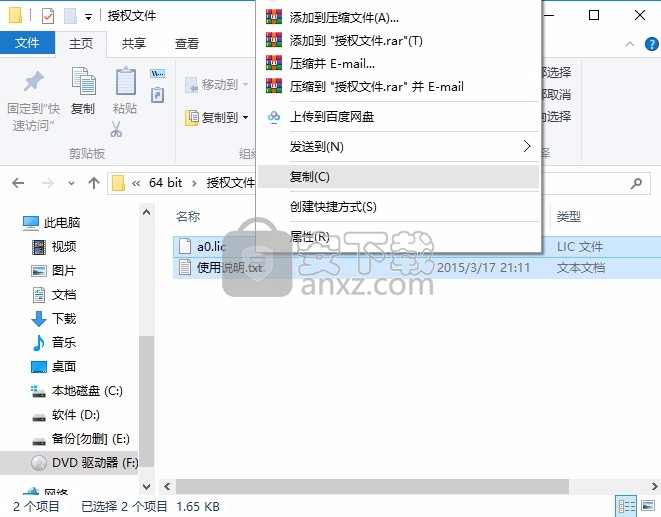

　　1、程序安装完成后，打开安装包，打开授权文件夹，将与您电脑系统符合的补丁复制到粘贴板

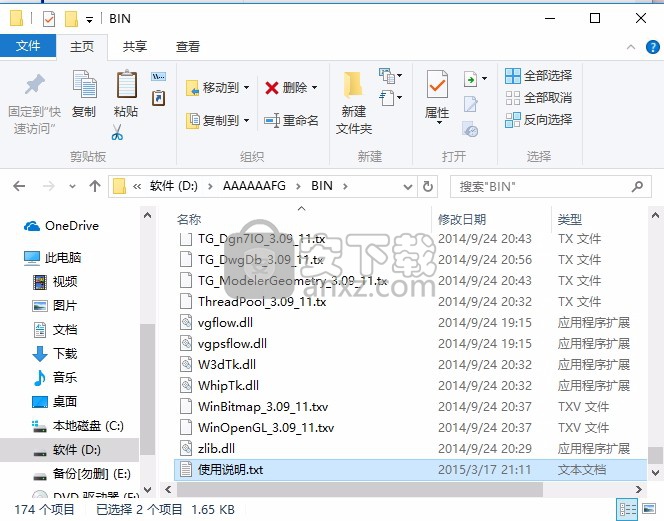

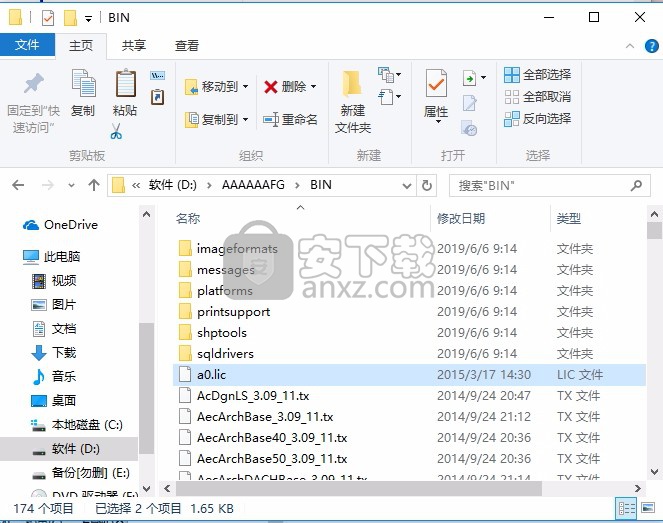

　　2、打开程序安装路径，将将注册机和许可文件复制到安装目录下替换源文件即可

　　3、文件复制到对应的文件夹内才能起到相对应的效果，不要复制错误

　　4、完成以上操作步骤，即可将应用程序完成

使用说明

　　您可从软件的先前版本将配置文件、首选项、文件位置和 UI 自定义等自定义设置迁移到新版本。

　　当您在安装之后首次启动某个新版本或 service pack 时，将自动打开迁移助手对话框。若要稍后迁移首选项，请使用迁移命令。

　　注意： 迁移工具将不复制文件。它将合并用户配置文件和 UI 自定义文件。此外，它将转到先前版本文件位置的搜索路径。

　　要使用“迁移助手”对话框从先前版本迁移首选项：

　　安装新版本或 service pack。

　　在迁移助手对话框中，在迁移设置源下，指定您想要从其迁移的版本。

　　产品名称后面括号中的数字指定先前版本的应用程序数据漫游文件夹。

　　产品名称后面括号中的数字指定先前版本的用户主页配置目录。

　　产品名称后面括号中的数字指定先前版本的用户首选项文件夹。

　　在配置文件中，指定是否要适应所有配置文件还是激活的配置文件。

　　配置文件让您可自定义用于控制工程图环境的设置。

　　在配置文件设置中，指定要适应的类别：

　　用户界面。将自定义项从先前安装转移到当前安装。

　　将自定义的 application.xml 文件和自定义的 .xml 文件与新版本的相应文件合并。

　　合并的文件位于先前版本应用程序数据漫游文件夹 (\Users\\AppData\Roaming\\) 中的 UI 文件夹 (application.xml) 和 Workspace 文件夹 (.xml) 中。

　　合并的文件位于先前版本配置 (~/config//) 下的用户主页目录中的 UI 文件夹 (application.xml) 和 Workspace 文件夹 (.xml) 中。

　　合并的文件位于先前版本用户首选项文件夹 (/Users//Library/Preferences//) 中的 UI 文件夹 (application.xml) 和 Workspace 文件夹 (.xml) 中。

　　别名。将先前版本的自定义 alias.xml 文件与新版本的相应文件合并（请参见别名命令）。

　　工程图支持文件夹。将工程图文件、工程图模板文件、外部参考文件、线条样式文件和富线样式文件的搜索位置设置为先前版本中指定的文件夹。此外，将备用字体文件 (*.shx) 和字体映射文件 (fonts.map) 的位置设置为先前版本的设置。

　　系统文件夹。将字体文件和支持文件的搜索位置设置为先前版本中指定的文件夹。此外，将自定义拼写词典文件、帮助文件和日志文件的位置设置为先前版本的设置。您可使用选项命令来更改这些文件夹和文件（请参见设置文件位置选项）。

　　打印样式。将打印样式定义文件（*.ctb 和 *.stb 文件）的文件夹设置为先前版本中指定的文件夹。您可使用选项命令来更改打印样式文件夹（单击系统选项 > 打印 > 打印样式文件位置）。

　　首选项和系统变量。在选项对话框的用户首选项选项卡上，将首选项设置为先前版本中的设置（请参见设置用户首选项）。此外，将存储在用户配置文件中的系统变量设置为先前版本中的设置。

　　首选项。在选项对话框的用户首选项选项卡上，将首选项设置为先前版本中的设置（请参见设置用户首选项），并设置工程图环境的其他设置。

　　首选项和命令变量。在选项对话框的用户首选项选项卡上，将首选项设置为先前版本中的设置（请参见设置用户首选项）。此外，将存储在用户配置文件中的命令变量设置为先前版本中的设置。

　　在迁移选项中，指定要保留未选中类别的当前设置还是恢复未选中类别的默认设置。

　　当前设置是自定义设置，而默认设置则是预设的应用程序设置。

　　当您在安装之后首次启动某个新版本或 service pack 时，将自动打开迁移助手对话框，此时这些选项将不可用。

　　单击确定。

　　应用程序将使用迁移的设置启动。

　　要稍后迁移首选项：

　　在命令提示符处键入 Migration。

　　在对话框中，单击是以确认您确实要迁移软件。

　　保存工作。

　　退出应用程序。

　　重新启动应用程序。

　　在迁移助手对话框中，如之前步骤中所述，设置迁移选项。

　　访问方式

　　可通过命令窗口执行以下操作：

　　在命令提示符处发出命令

　　指定点和值，以及选择对象

　　确认选择或输入步骤

　　接收消息、指示或警告

　　您可以在命令窗口中查看已输入命令的记录，以便阅读或重构您的工作步骤，包括所有的键盘输入内容。

　　在单独的窗口中显示或隐藏命令历史：

　　按 F2 可显示命令历史。

　　按 F2 可显示命令历史。

　　按 Fn + F2 可显示命令历史。

　　再次按 F2 可隐藏命令历史。

　　再次按 F2 可隐藏命令历史。

　　再次按 Fn + F2 可隐藏命令历史。

　　相关主题

　　命令与数据输入

　　显示命令历史（在单独的窗口中）

　　隐藏命令历史窗口

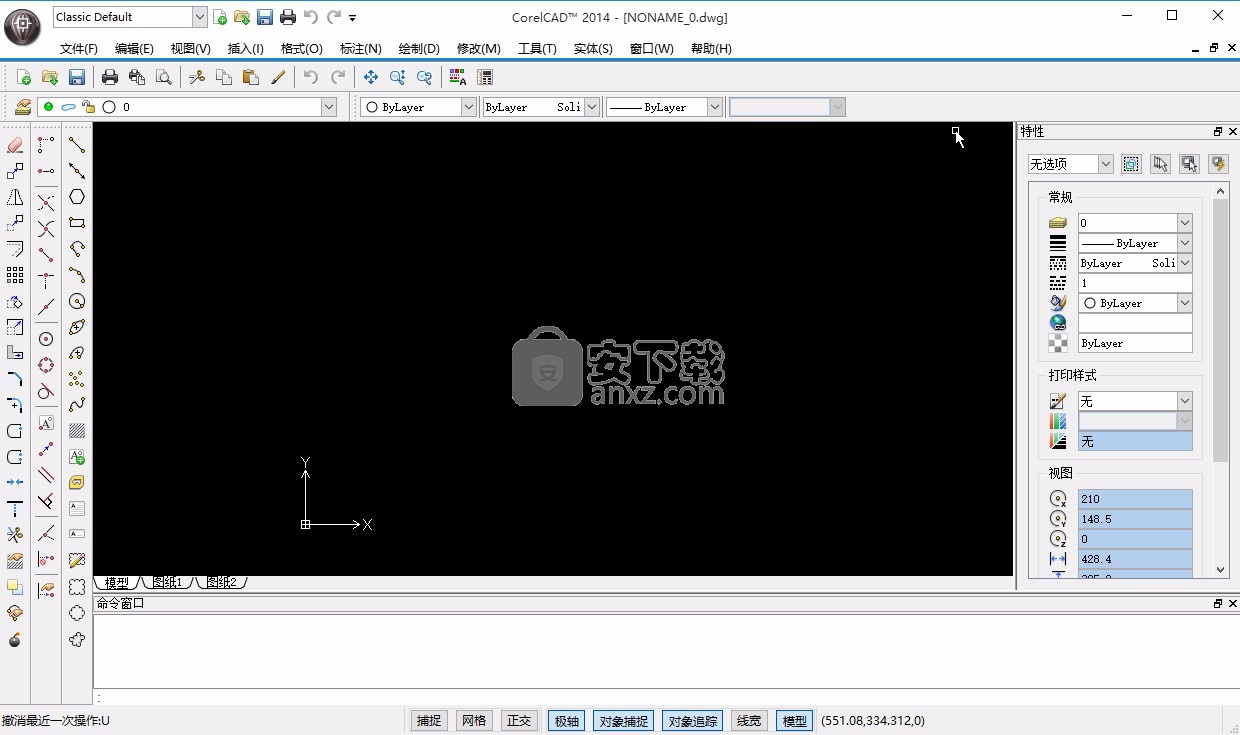

　　状态栏位于应用程序窗口的底部。

　　状态栏分为三个区域：工具提示、制图设置和坐标显示。

　　工具提示

　　状态栏的左侧显示工具提示。如果将指针移动到工具栏图标或菜单项上方，在工具提示区域中会显示命令或功能的说明。

　　制图设置

　　状态栏的中部包含用于启用和禁用制图选项的按钮。这些按钮分别是：

　　捕捉（捕捉网格）

　　网格（网格显示）

　　正交（正交模式）

　　极轴（极轴引导）

　　对象捕捉（对象捕捉）

　　对象追踪（对象追踪引导）

　　坐标显示

　　状态栏的右侧显示指针的 X、Y 和 Z 坐标。

　　您可通过多种方式输入命令，包括

　　在菜单中选择命令

　　单击工具栏中的图标

　　在命令窗口中键入命令名称

　　还可以在脚本（也称为宏）中记录一系列的命令以便自动执行。

　　您需要指定数据值时，命令窗口会提示您输入所需的值。

　　所需的值包括：

　　用于定义图形的点的坐标（例如，起点和终点、中心点、交点、插入点、基点和目标点）

　　距离

　　角度

　　宽度值

　　数字

　　文本字符串

　　提示您输入点、矢量、距离或角度时，通过在图形区域中单击，您可使用鼠标来输入它们。

　　当前指针位置的坐标显示在状态栏上。您可以将单击限制到一个捕捉网格。

　　当需要关联现有的图形对象时，建议您在图形区域中单击。例如，圆的圆心可以由两条直线的交点来定义。在此情况下，指定由构造生成的点来定义其坐标更为容易。

　　对象捕捉(ESnaps) 可确保您通过单击输入的坐标值的准确性。使用对象捕捉，您可以准确地定义构造点，例如，起点或终点、交点、中心点和垂点。

　　在提示您输入点值时，您还可以使用坐标过滤器。坐标过滤器允许您将点值输入与现有对象的 X、Y 和 Z 坐标相关联。

　　在使用键盘输入数据时，您的数据是精确的。通过键盘输入，您可以通过在坐标系中确切地进行标注和放置来构造图形对象。

　　距离值、直线值以及其它线性数量是以图形单位指定的。角度值是以度指定的。

　　语法规则要求：

　　使用句点作为小数点

　　使用逗号分隔各个轴的值，例如 0,2.1,3.25

　　在角度值前使用 < 号（小于号），例如，<30 表示一个 30° 的角度

　　在提示您输入点值时，您可以使用坐标过滤器。坐标过滤器允许您将点值输入与现有对象的 X、Y 和 Z 坐标相关联。

　　使用键盘的输入序列示例：

　　: LINE

　　指定起点» 2.5,0

　　指定下一个点» @3,2.3

　　指定下一个点» @5.75<30

　　指定下一个点» <按 Enter 键可结束命令>

　　使用键盘移动对象的示例：

　　: MOVE

　　指定对象» <选择对象>

　　指定对象» <按 Enter 键可结束对象选择>

　　从点指定» 5,2

　　指定目标» @3,0

　　透明地使用命令

　　透明命令是指在调用另一命令时可以使用的一系列命令和功能。

　　透明命令包括以下用途的命令和功能：

　　更改图形区域的视图（例如，缩放和平移命令）

　　控制图形精度（例如，网格、捕捉和正交命令）

　　调用查询和信息功能

　　加载或关闭工具栏

　　调用帮助系统

　　“对象捕捉”和“对象选择”选项本身是透明的。

　　执行透明命令后，原命令继续执行。

　　调用透明命令：

　　在命令窗口中某个正在运行的命令的提示符处，在命令名称前键入一个撇号。例如，'Zoom。

　　重复命令

　　您可以重复上次执行的命令。

　　重复某个命令：

　　按 Enter 键。

　　- 或者 -

　　单击右键并选择重复 <命令>。

　　仅会重复执行相应命令的标准变体，不使用所选择的其它选项。
