　　Corel公司发布了最新版本的CAD设计软件—CorelCAD 2016,新版本添加了多个使用的新功能以及命令；支持快速输入，提供了指针旁的命令输入接口（通过工具提示、输入框和构造线），增加属性面板功能，支持折叠和展开属性组，采用了MakeBlockAttribute、EditBlockAttribute 和 EditAnnotation 命令支持多行图块属性，多行图块属性格式化弹出工具栏帮助您编辑和格式化多行图块属性，提供前导显示工具栏，在用户选择对象时出现且让用户能够缩放到指定对象，更改对象图层、线条样式和线宽，标注对象尺寸，或从对象创建图块，支持标注位置捕捉，将标注线放置在位于连续的标注线之间与测量的线性对象相距指定距离的位置，将引线放置在位于与半径和直径标注成指定角度的位置；AnnUpdate，更新现有批注对象以匹配更新的文字样式或标注样式设置。强大又实用，需要的用户可以下载体验

新版功能

　　1、快速输入

　　在绘图区使用光标，以在您的项目中建立命令界面。它是一个高效、省时的功能，可将命令直接发布至光标，因此，在您移动光标时，工具提示会随时随地根据您的需要跟踪并启用坐标位置、长度、角度、线条等的输入。

　　2、绘图选项卡

　　借助可同时在多个已打开且激活的文档之间切换的功能，确保 Windows 的 CorelCAD 条理清晰。使用绘图选项卡命令，在绘图窗口的顶部显示绘图选项卡。它是一个有效的功能，使您可以打开、编辑、关闭和保存多个绘图窗口。

　　3、图层状态管理器

　　使用最新的“图层状态”对话框，使图层保持井然有序。保存在 LayerState 中，以管理具有已命名图层状态的设计组件的外观、将其打开和关闭，以及在显示之间进行切换。它将保存、恢复和管理图层属性和状态的配置，并且可在项目之间共享。

　　4、多行块属性

　　使用弹出工具栏编辑和格式化许多不同类型的多行块属性。您可以指定文本行的最大宽度、插入属性字段和修改注释。

　　5、CorelCAD Mobile

　　借助CorelCAD Mobile — CorelCAD 的最新 Android 平板版（完善了现有的 PC 和 Mac 平台），随时随地进行设计和标注。在您希望的平台上，满足您对任何规模的 CAD 项目的所有速度、性能和自定义要求。

软件特色

　　1、直观

　　探索全新增强型二维绘图和三维建模工具，为任何计算机辅助设计项目带来完美准确度，快速输入、注释缩放、平视显示等快速响应性工具所带来的设计优势，使功能进一步增强，以保持高精确度

　　2、强大

　　通过复杂的 CAD 引擎（由 ARES 提供技术支持）与屡获殊荣的 CorelDRAW 技术的强强联合，将关键图形与工作流程相整合，带来高水平的 CAD 性能体验。提高任何 CAD 项目的效率，并借助额外的 CorelCAD 插件扩大 CAD 优势。

　　3、用途广泛

　　使用 Windows Ribbon 或经典的 UI 工作区传达您的日常 CAD 设计要求，以取得图形优势。凭借为您的需求量身定制的高水平制图和设计工具，让您每次都能收获丰富的视觉效果和骄人的成绩。

　　4、价格低廉

　　获得符合您的 CAD 设计要求及公司预算的行业标准工具，使用全新的 CorelCAD Mobile，在您选择的平台上（Windows、Mac 或 Android）轻松设计，以大部分 CAD 软件选项的一小部分成本，获得一个完整的解决方案，满足您的一切所需。

新版命令：

　　DrawingTabs。在工程图窗口区域顶部显示工程图选项卡。

　　HideDrawingTabs。在工程图窗口区域顶部隐藏工程图选项卡。

　　LayerState。保存、恢复和管理图层属性和状态的配置。

　　HideEntities。隐藏指定对象。

　　IsolateEntities。通过隐藏所有其他对象隔离指定对象。

　　UnisolateEntities。显示使用 IsolateEntities 或 HideEntities 命令隐藏的对象。

　　SelectMatching。选择具有相同类型且与后续命令具有共享属性的工程图对象。

    批注比例的新命令：

　　AnnEntityScale。为指定批注对象添加和移除批注比例（对话框变体）。

　　-AnnEntityScale。为指定批注对象添加和移除批注比例（命令窗口变体）。

　　AnnEntityScaleAdd。更新批注对象以支持工程图的活动批注比例。

　　AnnEntityScaleRemove。更新批注对象以从对象的批注比例移除工程图的活动批注比例。

　　AnnReset。将指定批注对象的所有比例展示重置为其原始位置。

安装步骤

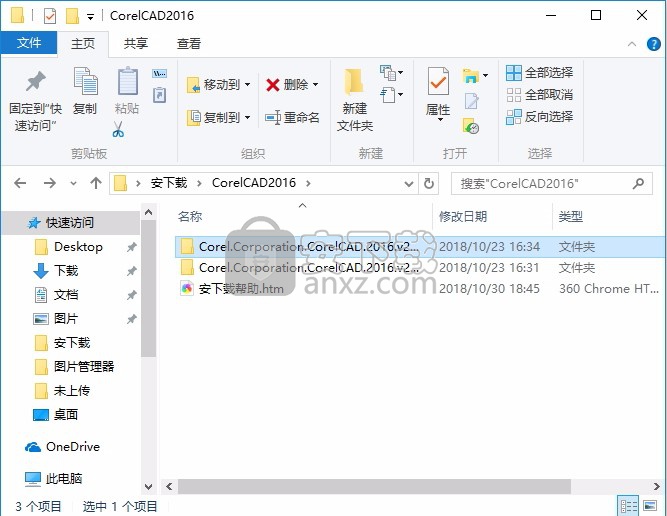

　　1、点击本网站提供的下载地址即可下载得到对应的程序安装包，解压后即可直接使用

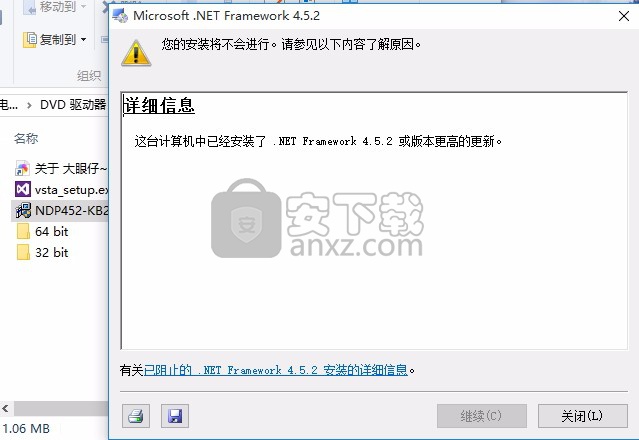

　　2、软件需要Microsoft .NET Framework 4.5.2以上版本才能运行，如果电脑未安装，请手动点击“vsta_setup.exe”安装

　　3、选择安装程序，选择与自己系统对应的应用程序数据包进行安装，双击“CorelCAD.exe”开始正式的安装。

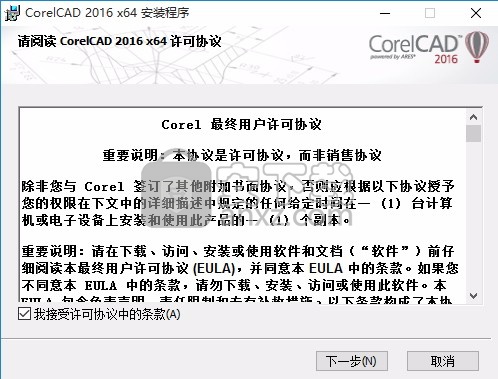

　　4、弹出程序安装许可协议界面，勾选许可协议，点击下一步按钮

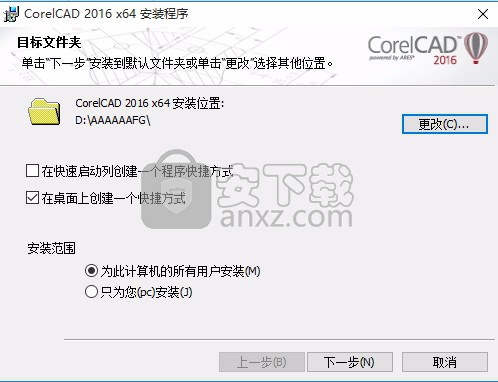

　　5、选择程序安装路径，点击选择对应的安装类型，可以选择创建快捷键

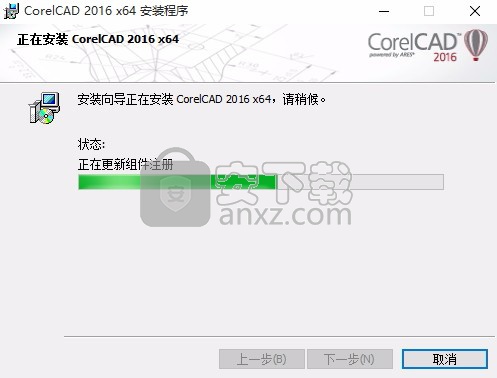

　　6、弹出程序安装进度条加载界面，需要等待一会儿即可

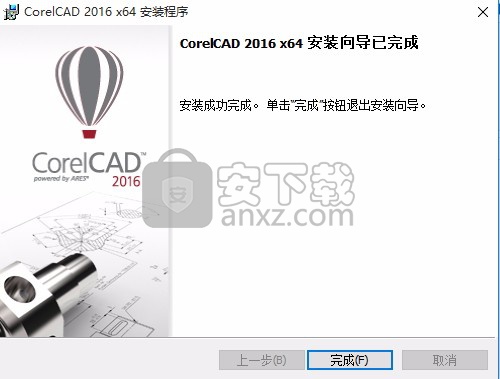

　　7、弹出程序安装界面，点击不要启动程序，点击完成按钮即可

方法

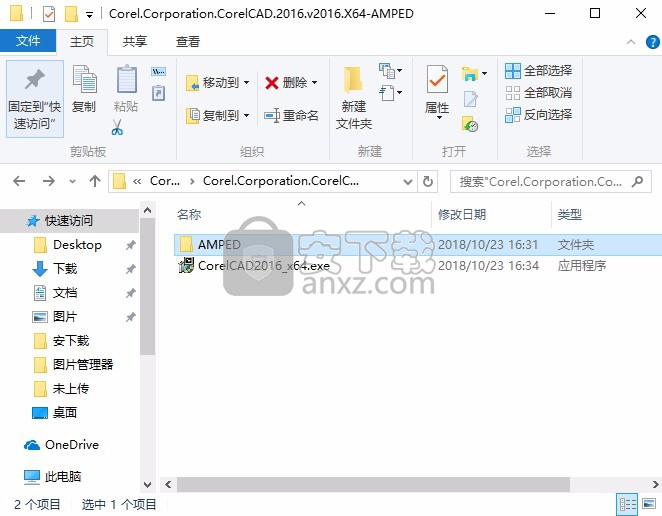

　　1、程序安装完成后，打开安装包，打开AMPED文件夹，将与您电脑系统符合的补丁复制到粘贴板

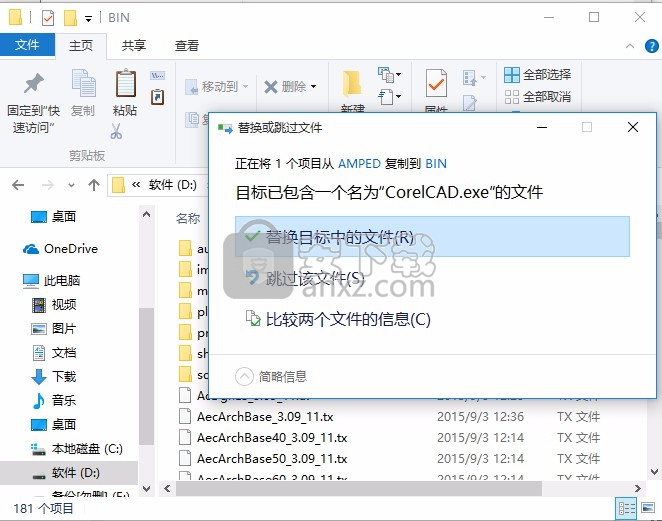

　　2、打开程序安装路径，将CorelCAD.exe程序复制到安装目录下替换源文件即可

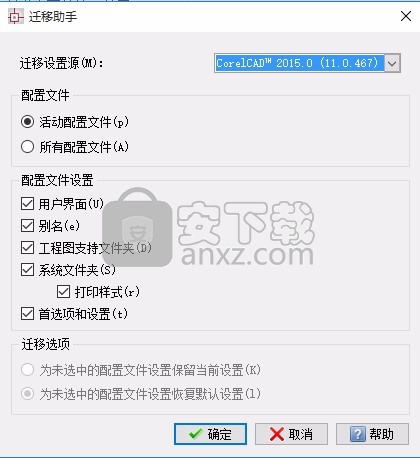

　　3、双击从桌面运行程序，根据自己的需要选择对应的功能以及文件迁移

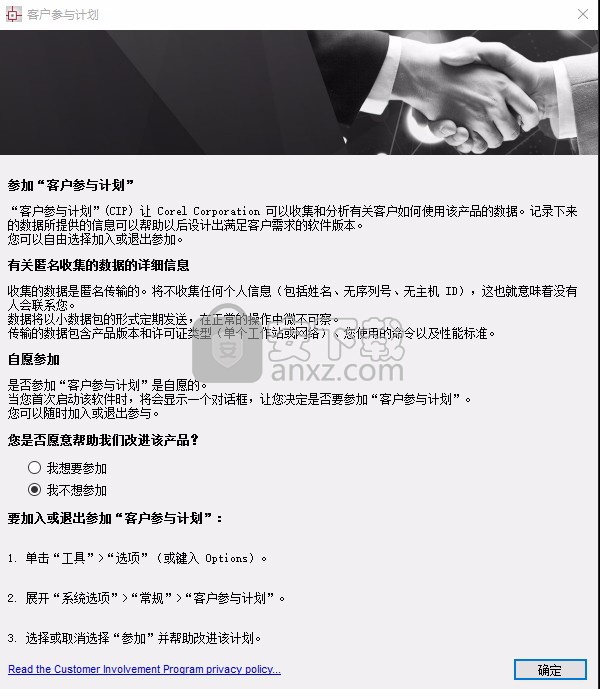

　　4、选择对应的体验计划，一般选择不参加，用户可以选择参加

　　5、完成以上操作步骤，即可将应用程序完成，进入免费的程序界面

使用说明

　　建、打开、关闭和保存图形

　　新建图形

　　新建图形：

　　单击文件 > 新建。

　　- 或者 -

　　单击标准工具栏上的新建

　　按 Ctrl + N。

　　按 Ctrl + N。

　　按 Command + N。

　　- 或者 -

　　在命令提示符处键入 New。

　　打开现有图形

　　打开现有图形：

　　单击文件 > 打开。

　　- 或者 -

　　单击标准工具栏上的打开

　　按 Ctrl + O。

　　按 Ctrl + O。

　　按 Command + O。

　　- 或者 -

　　在命令提示符处键入 Open。

　　关闭图形

　　关闭图形:

　　单击文件 > 关闭。

　　- 或者 -

　　按 Ctrl + F4。

　　- 或者 -

　　按 Ctrl + F4。

　　- 或者 -

　　在命令提示符处键入 Close。

　　保存图形

　　保存图形：

　　单击文件 > 保存。

　　- 或者 -

　　单击标准工具栏上的保存

　　- 或者 -

　　按 Ctrl + S。

　　按 Ctrl + S。

　　按 Command + S。

　　- 或者 -

　　在命令提示符处键入 Save，然后在保存文件对话框中键入文件名。

　　使用 SaveAs 命令以其它名称或在其它位置保存图形。

　　设置绘图环境

　　要设置绘图环境，您可以应用单位、图形边界、网格和捕捉设置。您可以将这些设置存储在样板图形中。

　　设置单位格式

　　图形单位

　　在创建图形时，您需要决定要使用的单位。您可以将一个图形单位设置为代表一毫米、一厘米、一米，等等。

　　线性和角度单位

　　您可以设置用于输入和显示线性和角度单位的格式。还可以通过指定小数位数设置精度程度。

　　线性单位可以具有十进制单位、英制建筑单位（英寸和英尺）、英制工程单位（英寸和英尺）、分数单位和科学计数法等格式。

　　角度单位可以具有十进制度、度/分/秒、百分度、弧度、勘测象限角等格式。

　　设置单位格式：

　　单击工具 > 选项（或键入 UnitSystem）。

　　单击工具 > 选项（或键入 UnitSystem）。

　　单击应用程序菜单 > 首选项（或键入 UnitSystem）。

　　在对话框中，单击图形设定。

　　展开单位制。

　　设置选项。

　　单击确定。

　　设置图形边界

　　可使用图形边界执行以下操作：

　　定义图形的边界

　　控制可以和不可以绘制对象的位置，避免将对象绘制在指定区域之外

　　定义网格显示的范围

　　打印图形时，图形边界通常与纸张大小相关。默认情况下，边界检查处于关闭状态，对可以在何处绘制对象没有限制。

　　设置图形边界：

　　单击格式 > 图形边界（或键入 DrawingBounds）。

　　设置栅格和捕捉

　　栅格

　　栅格是均匀分布的点图案，用作可视的距离参照。栅格不是图形文件的一部分，不会显示在打印输出中。

　　您可以将栅格设置为横跨图形区域或将其限制在图形的范围内。

　　显示或隐藏栅格：

　　单击状态栏上的网格。

　　- 或者 -

　　按 F7。

　　按 F7。

　　按 Fn + F7。

　　- 或者 -

　　单击工具 > 选项（或键入 Options）。

　　单击工具 > 选项（或键入 Options）。

　　单击应用程序菜单 > 首选项（或键入 Options）。

　　在选项对话框中，单击用户首选项

　　，然后展开制图选项 > 显示 > 栅格设置。

　　选中启用栅格。

　　单击确定。

　　调整栅格显示设置：

　　在命令提示符处键入 Grid。

　　- 或者 -

　　单击工具 > 选项（或键入 Options）。

　　单击工具 > 选项（或键入 Options）。

　　单击应用程序菜单 > 首选项（或键入 Options）。

　　在选项对话框中，单击用户首选项

　　，然后展开制图选项 > 显示 > 栅格设置。

　　设置方向和间距选项。

　　捕捉

　　捕捉创建一组不可见的磁点，强制指针以均匀的增量移动。捕捉将您可以使用指针选择的点限制到您定义的捕捉栅格。

　　您可以分别设置栅格显示和捕捉栅格。

　　打开或关闭捕捉：

　　单击状态栏上的捕捉。

　　- 或者 -

　　按 F9。

　　按 F9。

　　按 Fn + F9。

　　- 或者 -

　　单击工具 > 选项（或键入 Options）。

　　单击工具 > 选项（或键入 Options）。

　　单击应用程序菜单 > 首选项（或键入 Options）。

　　在选项对话框中，单击用户首选项

　　，然后展开制图选项 > 显示 > 捕捉设置。

　　选中启用捕捉。

　　单击确定。

　　调整捕捉设置：

　　在命令提示符处键入 Snap。

　　- 或者 -

　　单击工具 > 选项（或键入 Options）。

　　单击工具 > 选项（或键入 Options）。

　　单击应用程序菜单 > 首选项（或键入 Options）。

　　在选项对话框中，单击用户首选项

　　，然后展开制图选项 > 显示 > 捕捉设置。

　　设置方向和间距选项。

　　单击确定。

　　以下示例显示了设置为图形边界的栅格和设置为栅格显示间距的捕捉栅格。

　　使用样板

　　您可以使用预定义的样板创建图形。样板是已完成的工作的基础，并设置所需的绘图环境。

　　使用图形样板可以节省时间，因为您可以重复使用某个现有图形的单元和设置。

　　样板对于绘制徽标、标题块、框架、边界、标尺、引导线和视图等单元十分有用。

　　每个图形都需要对单位、捕捉和网格以及图形边界使用特定的设置。在样板中，您可以根据设置绘图环境中介绍的特定要求决定这些设置。

　　使用样板设置标注样式，加载常用的线条样式和文字样式。

　　设置与样板一起加载的本地设置，以便标准化制图和编辑的默认设置。

　　在样板中创建图层，将图形对象分组并为它们指定颜色、线条样式和线宽。

　　使用这些单元和参数创建样板，可确保新图形符合您的公司、组织或行业的标准。

　　使用图纸

　　可以采用两种模式处理来图形：模型模式和图纸模式。

　　模型模式中的对象构成模型的几何体。

　　图纸模式中的对象以各种视图显示模型并允许您对图形进行批注。在图纸模式中，您可以：

　　为图形添加标题块

　　显示和打印不同的区域和视图

　　创建模型的细节

　　包含零件列表、图例、批注和说明

　　精确绘图

　　以下主题介绍了确保绘图精确的技巧和手段：

　　坐标输入和坐标系 - 如何输入坐标与使用坐标过滤器

　　使用绘制工具和方法 - 如何使用捕捉、网格、正交、对象捕捉、对象追踪以及极轴引导

　　查询与计算 - 如何通过确认坐标、检索距离和区域以及分析几何体检查图形

　　指定坐标和使用坐标系

　　坐标系可明确指定图形曲面或对象的每一个点。绘制工具使用由三个坐标轴组成的笛卡尔坐标系。轴以正交方式排列，穿过原点。所有轴都使用相同的测量单位。

　　点的坐标是根据点到 X、Y 和 Z 轴（可选）的距离分别计算得出的。

　　要使用键盘输入点，请使用笛卡尔坐标、圆柱坐标或球坐标格式。可以将点以绝对或相对坐标格式输入。

　　要通过分别指定 X、Y 和 Z 坐标来输入点，请使用坐标过滤器。

　　世界坐标系和自定义坐标系

　　绘制工具可区分以下两种坐标系：

　　世界坐标系 (WCS) - 一种固定坐标系

　　WCS 是永久安装的笛卡尔坐标系，用作所有图形的基准。X 轴测量水平距离，Y 轴测量从原点开始的竖直距离。Z 轴与 XY 平面垂直，测量点到这些平面的距离。您不能更改 WCS。

　　自定义坐标系 (CCS) - 位于任意位置并在 WCS 中朝向任何方向的任意坐标系

　　CCS 基于 WCS，但您可以自由定义。您可以：

　　将原点移至 WCS 中的任意点

　　将 CCS 与 WCS 成一定角度或相对于 WCS 绕一个或多个轴旋转 CCS

　　例如，您可以使绘图平面与要绘制的对象平行，这样更方便绘制三维对象。

　　要控制 CCS，请使用 CCS 和 CSStyle 命令。

　　指定坐标

　　所有图形都基于使用以下三个垂直轴的笛卡尔坐标系：X、Y 和 Z。所有轴都从坐标系的原点开始。X 轴和 Y 轴定义水平平面。X 轴和 Z 轴以及 Y 轴和 Z 轴定义竖直平面。

　　在笛卡尔坐标格式中，点是由它到 XY、XZ 和 YZ 平面的距离定义的。这些距离称为点的 XYZ 坐标。在二维空间中绘制时，仅在 XY 平面上指定点。Z 坐标将被忽略。在 CAD 中，固定的笛卡尔坐标系称为世界坐标系 (WCS)。新图形基于 WCS。

　　可以将坐标作为绝对值或相对值输入。要指定相对于上一个点的点坐标（相对坐标输入），请在坐标值的前面键入“@”字符。

　　绝对坐标

　　坐标类型输入示例

　　笛卡尔坐标（二维/三维） X、Y/X、Y、Z3.5,8.2,6.7

　　极坐标（二维） 距离<角度7.5<45

　　圆柱坐标（三维）距离<角度，Z 坐标7.5<45,12.2

　　球坐标（三维）距离<角度1<角度27.5<45<33

　　相对坐标

　　坐标类型输入示例

　　笛卡尔坐标（二维/三维） @deltaX、deltaY/@deltaX、deltaY、deltaZ@3.5,8.2,6.7

　　极坐标（二维） @相对距离<角度@7.5<45

　　圆柱坐标（三维）@相对距离<角度，Z 坐标@7.5<45,12.2

　　球坐标（三维）@相对距离<角度1<角度2@7.5<45<33

　　指定绝对笛卡尔坐标：

　　输入需要使用坐标的命令，例如 Line。

　　指定用逗号分隔的 X、Y 和 Z 坐标，例如 0,0,0。

　　指定后续坐标以完成命令，例如 3.5,8.2,6.7。

　　要将点放置到 XY 平面（Z 坐标为零），请忽略 Z 坐标。例如，键入 3.5,8.2。

　　指定相对笛卡尔坐标：

　　输入需要使用坐标的命令。

　　指定第一个点，例如 0,0,0。

　　要相对于第一个点指定第二个点，请在坐标值的前面键入“@”字符： @3.5,8.2,6.7.

　　指定绝对极坐标：

　　输入需要使用坐标的命令。

　　指定第一个点，例如 0,0。

　　使用二维格式“distance

　　distance：指定到原点的距离

　　alpha_angle：指定 XY 平面中的角度（正角是逆时针方向测量的）

　　指定相对极坐标：

　　输入需要使用坐标的命令。

　　指定第一个点，例如 0,0。

　　使用二维格式“@distance

　　指定绝对圆柱坐标：

　　输入需要使用坐标的命令。

　　指定第一个点，例如 0,0,0。

　　使用三维格式“distance

　　distance：指定到原点的距离

　　alpha_angle：指定 XY 平面中的角度（正角是逆时针方向测量的）

　　z_coordinate：指定在 XY 平面上方的高度

　　指定相对圆柱坐标：

　　输入需要使用坐标的命令。

　　指定第一个点，例如 0,0,0。

　　使用三维格式“@distance

　　指定绝对球坐标：

　　输入需要使用坐标的命令。

　　指定第一个点，例如 0,0,0。

　　使用三维格式“distance

　　distance：指定到原点的距离

　　alpha_angle：指定 XY 平面中的角度（正角是逆时针方向测量的）

　　beta_angle：指定从 XY 平面测量的角度（正角是在 XY 平面上方测量的）

　　指定相对球坐标：

　　输入需要使用坐标的命令。

　　指定第一个点，例如 0,0,0。

　　使用三维格式“@distance

　　命令序列

　　指定绝对笛卡尔坐标：

　　: Line

　　指定起点» 0,0,0

　　指定下一个点» 3.5,8.2,6.7

　　...

　　指定相对笛卡尔坐标：

　　: Line

　　指定起点» 0,0,0

　　指定下一个点» @3.5,8.2,6.7

　　使用坐标过滤器指定点

　　使用坐标过滤器（XYZ 点过滤器）执行以下操作：

　　将点输入与现有对象的坐标相关联

　　将点规格分离为单独的 X、Y 和 Z 坐标

　　无论何时命令提示输入点时，您都可以输入这些坐标过滤器的组合：.x、.y、.z、.xy、.xz、.yz 和 .xyz。

　　坐标过滤器对二维构造十分有用，尤其是与对象捕捉 (ESnaps) 方法结合使用时更是如此。通过对象捕捉，您可以从现有对象的重要点获取单独的 X、Y 和 Z 值。

　　在三维空间中，您可以单击 X 和 Y 坐标，然后使用键盘输入 Z 坐标。

　　使用坐标过滤器指定点：

　　键入需要使用坐标的命令，例如 Line。

　　指定坐标过滤器（.x、.y、.z、.xy、.xz、.yz 和 .xyz）。

　　通过分别输入与现有几何体相关的点的 X 或 Y 值，指定过滤器应用于的对象。

　　根据需要指定其它点。

　　命令序列

　　在二维图形中使用坐标过滤器：

　　设置自定义坐标系

　　可使用 CCS 命令设置坐标系以及保存、恢复、重命名和删除坐标系。通过命名当前的坐标系，您可以重复使用它，而无需重新应用坐标系参数。当您重新打开图形时，坐标系得以恢复。

　　您可以为一个图形创建多个命名的坐标系，也可以使用临时的无名称坐标系。

　　虽然一个图形中可以有多个自定义的坐标系，但只有一个可以成为活动的坐标系。

　　设置坐标系：

　　单击工具 > 新建 CCS > 3 点（或键入 CCS）。

　　指定自定义坐标系的原点。

　　指定 X 轴正方向应通过的一个点。

　　指定 XY 平面的正向区域中的一个点。

　　该点无需位于 Y 轴上。

　　如果需要，请使用对象捕捉将坐标系调整为在空间中绘制的对象。

　　通过固定 Z 轴设置坐标系：

　　注意：在二维设计中不使用 Z 轴。

　　单击工具 > 新建 CCS > Z 轴矢量（或键入 CCS 并指定 Z 轴 选项）。

　　指定坐标系的原点。

　　指定 Z 轴正方向应通过的点，从原点开始。

　　该选项使 XY 平面以正交方式向 Z 轴倾斜。

　　保存坐标系：

　　键入 CCS 并指定命名选项。

　　指定保存选项。

　　键入自定义坐标系的名称。

　　自定义坐标系将以您指定的名称保存。

　　删除坐标系：

　　键入 CCS 并指定命名选项。

　　指定删除选项。

　　如果您不确定要删除的坐标系的名称，请指定 ? 选项以查看已命名坐标系的列表。

　　在命令窗口中，会列出坐标系的名称，在名称下会列出其原点和三个轴的方向矢量。

　　指定要删除的坐标系。

　　该命名坐标系随即被删除。

　　恢复已保存的坐标系：

　　键入 CCS 并指定命名选项。

　　指定恢复选项。

　　如果您不确定要恢复的坐标系的名称，请指定 ? 选项以查看已命名坐标系的列表。

　　在命令窗口中，会列出坐标系的名称，在名称下会列出其原点和三个轴的方向矢量。

　　指定要恢复的坐标系。

　　该命名坐标系随即被恢复。

　　将坐标系与对象对齐：

　　单击工具 > 新建 CCS > 对象（或键入 CCS 并指定对象选项）。

　　选择 CCS 要与之对齐的对象。

　　切换到上一个坐标系视图：

　　单击工具 > 新建 CCS > 上一个（或键入 CCS 并指定上一个选项）。

　　最多可以回退到活动视图排列中的十个坐标系。

　　将坐标系与活动的视图平面对齐：

　　单击工具 > 新建 CCS > 视图（或键入 CCS 并指定视图选项）。

　　坐标系将与活动的视图平面平行对齐。

　　将世界坐标系 (WCS) 设置为活动的坐标系：

　　单击工具 > 新建 CCS > 世界坐标系（或键入 CCS 并指定世界坐标系选项）。

　　世界坐标系将成为活动的坐标系。

　　绕坐标轴旋转坐标系：

　　单击工具 > 新建 CCS > X、Y 或 Z（或键入 CCS 并指定 X、Y 或 Z 选项）。

　　键入绕所选轴的旋转角度。

　　坐标系将绕指定的轴旋转。绕 Z 轴旋转坐标系通常在二维图形中使用，而绕 X 或 Y 轴旋转坐标系通常在三维图形中使用。

　　要绕两个或三个轴旋转坐标系，请针对每个轴重复执行相应步骤。

　　为平面视图指定坐标系

　　使用 PlanView 命令可将当前坐标系（当前基准面）、以前保存的自定义坐标系 (CCS) 或世界坐标系 (WCS) 设置为平面视图。

　　为平面视图指定坐标系：

　　在命令提示符处键入 PlanView。

　　键入一个选项以指定坐标系：

　　活动的自定义坐标系：将活动的坐标系设置为平面视图。

　　自定义坐标系：将以前保存的某个自定义坐标系 (CCS) 设置为平面视图。键入自定义坐标系名称，或者指定 ? 选项以查看已命名坐标系的列表。

　　世界坐标系：将世界坐标系 (WCS) 设置为平面视图。

　　在坐标系每次改变时强制将视图自动设置为平面视图：

　　单击工具 > 选项（或键入 Options）。

　　单击工具 > 选项（或键入 Options）。

　　单击应用程序菜单 > 首选项（或键入 Options）。

　　在对话框中，单击图形设定

　　展开坐标系 > 选项。

　　选中坐标系变化时更新视图。

　　单击确定。

　　使用 EnterPoint 工具

　　使用 EnterPoint 命令，在需要某个点时您可以快速而精确地输入图形坐标。

　　该对话框包含一个用于输入坐标的数字键盘，一个用于相对于一个点扩展该点的选项以及用于显示该点的等效极坐标的显示功能。

　　坐标

　　在“坐标”选项卡中，只需选择 X、Y 或 Z 编辑框并键入所需的数字即可使用数字键盘来输入点。另外，也可以通过 X、Y 或 Z 按钮选择特定坐标。

　　设置相对点的复选框后，在 X、Y 和 Z 编辑框中输入的点即添加到相对点并显示为绝对点。可以将相对点设置为（通过选项选项卡）始终显示上次选择的点，也可以通过单击相对点按钮重新选择相对点。

　　选择确定按钮后，“输入点”对话框返回显示为绝对点的值。选取点按钮用于取消该对话框，允许您正常选取点。

　　方向

　　方向选项卡中显示用于使用极坐标输入点的选项。

　　通过向角度和距离编辑框中输入数字，在绝对点中会显示等效的笛卡尔坐标（取消选中相对点的复选框时）。提供了八个方向按钮，可帮助您更快地输入常用的角度。

　　此外，还可以使用角度和距离按钮从屏幕中选取角度或距离。通过从选项选项卡中设置一起输入角度和距离，通过一次选择即可同时设置角度和距离值（请参见以下内容）。

　　选项

　　选项选项卡为输入点对话框内的某些按钮和字段提供特定行为。

　　选项包括：

　　在荧屏上保留：如果取消选中该选项，单击确定按钮将关闭对话框。如果选中该选项，则只有“取消”按钮可关闭该对话框。

　　一起输入角度和距离：如果选中该选项，选择角度或距离按钮时可同时输入角度和距离。

　　相对于上次点预设：如果选中该选项，会自动将相对点字段更新为上次选择的点。
