thinkdesign2018中文

　　ThinkDesign 2018是一款非常知名且专业的超现代造型3D设计软件，该软件的模具设计模块由以下三个命令组成，这三个命令是专门为促进模具设计而开发的：InsertCurveCutting Line、InsertSurfaceFuzzy Offset、ModifyGlobal Shape ModelingSpined Twist、ModifyGlobal Shape ModelingFillet Reduction、以上三个命令也出现在“模具设计”工具栏中；通过深度手柄增强了挤出面，使用者可以控制挤出的长度，只需选择要挤出的面，手柄将以默认长度（以前使用过的）显示；优化了切割线命令可以生成用于制造冲压组件的毛坯的轮廓，它计算与未弯曲翼的轮廓相对应的切割线，金属将沿着切割线切割；优化的模具/冲头的后表面不需要具有在前表面上存在的细节，这实际上与金属接触，仍然，后表面需要具有与前表面类似的轮廓，通过“模糊偏移”命令可以促进此后表面的开发，该命令可以生成偏移曲面，该曲面不是精确的偏移，但与原始曲面具有模糊的相似性；强大又实用，需要的用户可以下载体验

新版功能

　　1.从概念到形状而不担心修改

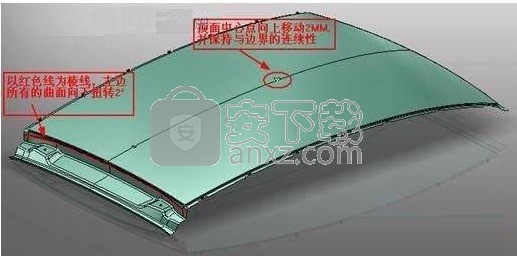

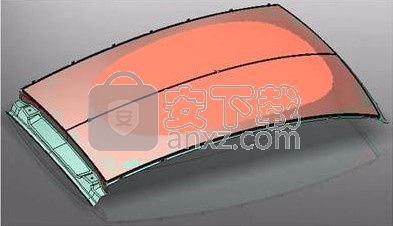

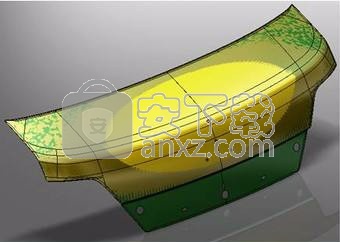

　　为了保持设计师的创意不受影响，可以在3D工作区中输入源自扫描仪或图形处理应用程序的标准图形格式的图像。这些可以用作构建形状所需的曲线和曲面的基本草图。在随后的建模和编辑阶段，think3全球形状建模（称为GSM3）提供了比以往更易于使用的令人难以置信的高水平技术创新。它是目前唯一的创建和编辑工具，可以让您在项目过程的任何阶段以非常准确和精确的方式进行快速变更，从而加速交互，而不会限制创造性，也无需重建模型。

　　2.与PLM集成的独特2D和3D解决方案

　　ThinkDesign Professional集成设计环境确保完整的2D / 3D / PDM透明度。ThinkDesign Professional提供了优化的互操作性2D和3D环境，这些环境与thinkPLM（think3 PLM（产品生命周期管理）应用程序套件）完全集成。通过这种方式，公司可以保护和编辑现有的二维数据，保留原始投资并消除与从一个设计平台迁移到另一个设计平台相关的风险。ThinkPLM允许用户研究数据，生成物料清单，管理与项目相关的文档，并且是管理零件和机器组的审查以及模具和设备维护周期的关键工具之一。

　　3.建模没有限制

　　交互式实体建模（ISM）将用户从配置文件和约束条件的参数逻辑以及构建该对象的序列中释放出来，以直接获得预期的修改结果。简单动态地移除，移动和替换面，生成偏移量并关闭在本机和导入的固体几何体上打开的拓扑。ThinkDesign Professional是市场上唯一提供真实液压建模的软件，可在相同环境中完美地集成固体和表面，从而满足设计师，工程师和技术人员的需求，确保创新的建模能力，并且在灵活的设计环境中轻松实现使用。

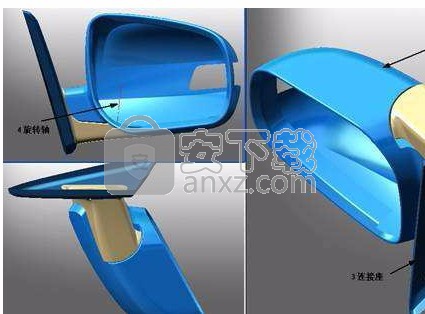

　　4.零件和装配设计

　　ThinkDesign Professional为设计师提供了创新工具来设计零件和装配体。它支持“自上而下”和“自下而上”的方式，让用户根据自己的需要进行选择。简化表示允许更快加载和查看大型装配，保持参数行为不变。可视化书签使查看操作更容易，符号引用允许及时更换组件或子组件。动画和碰撞检查，检测同一装配件各部分之间的任何干扰。智能对象非常有用，因为它们通过捕获和分享设计知识和自适应测量来整合和重新应用工作序列，其中通过从周围读取

　　5.二维和三维转换器

　　ThinkDesign Professional具有DWG，DXF，IGES和GBG Draftmaker格式的二维转换器，以及IGES，STEP，STL，VDA，VRML，WaveFront和IV格式的三维转换器，ThinkDesign和ASCII的中性格式。其他think3翻译平台（单独购买）支持大多数专有3D格式以及Catia V5，Pro / E和Parasolid文件的双向转换。Catia V4文件的双向转换器也可用（包括2D）

软件特色

　　1、从概念到形状，不用担心修改

　　为了保持设计者的创作意图不变，来自扫描仪或图形处理应用程序的标准图形格式的图像可以在3D工作空间中输入。这些可以用作构造形状所需的曲线和曲面的基本草图。在建模和编辑的后续阶段，执行全局形状建模，称为gsm3，提供了一个令人难以置信的高水平的技术创新，比以往任何时候都更容易使用。它是目前唯一的创建和编辑工具，它允许您在项目过程的任何阶段快速精确地改变，从而加速交互，而不限制创造性，不必重建模型。

　　2、与PLM相结合的独特2D和3D解决方案

　　上专业的集成设计环境可以完全保证二维/三维/ PDM的透明度。专业提供优化的互操作上的2D和3D的环境，是完全集成的thinkplm，think3的PLM（产品生命周期管理）应用套件。通过这种方式，公司可以保护和编辑现有的2D数据，通过保留原始投资并消除从一个设计平台迁移到另一个设计平台的风险。thinkplm让用户研究数据，生成材料清单、管理与项目相关的文档，并且在模具和设备维修周期的零部件和机器集和评论管理的重要工具之一。

　　3、无限制建模

　　交互式实体建模（ISM）将用户从轮廓和约束的参数逻辑中解放出来，并从构建对象的序列中直接获得预期的修改结果。简单、动态地删除、移动和替换面，生成偏移量，关闭在本地和导入的实体几何体上打开的拓扑。上的专业是市场上唯一提供正宗的混合建模软件，完美结合固体和表面在同一环境中，因此会议设计师的需求，工程师和技术人员，确保创新的建模能力，在一个易于使用，灵活的设计环境。

　　4、零件和装配设计

　　专业设计师的创新工具ThinkDesign提供工程师的零件和组件。它支持“自上而下”和“自下而上”的方法，让用户根据自己的需要进行选择。简化表示允许更快地加载和查看大型程序集，保持参数行为不变。可视书签使查看操作和符号引用更容易，从而允许组件或子组件的快速替换。动画和碰撞检查，检测任何组件之间的干扰。智能对象是非常有用的，因为他们将申请工作序列的捕获和共享设计知识和适应措施，从周围的阅读空间价值。

　　5、二维和三维翻译

　　专业翻译上具有二维DWG、DXF、IGES和GBG draftmaker格式，以及三维翻译IGES，步、STL、VDA、VRML、波前和IV格式，ThinkDesign和ASCII格式的中性。其他执行翻译平台（需单独购买）支持大部分的专有的3D格式以及CATIA V5的双向转换，Pro/E和Parasolid文件。CATIA V4文件的双向转换器也可（2D在内）。

安装步骤

　　1、用户可以根据该应网站提供的下载地址即可得到相应的安装包

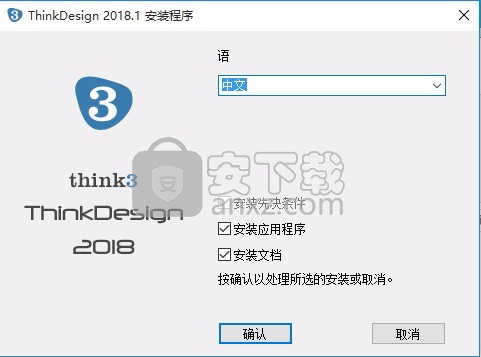

　　2、弹出新的应用界面，可以勾选不同的组件进行程序安装，点击确认按钮即可

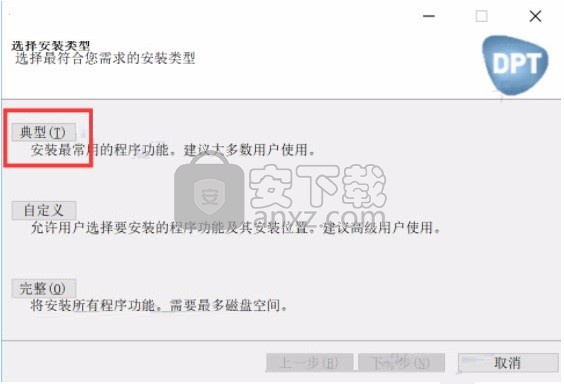

　　3、用户可以根据自己的需要选择不同的类型进行程序安装

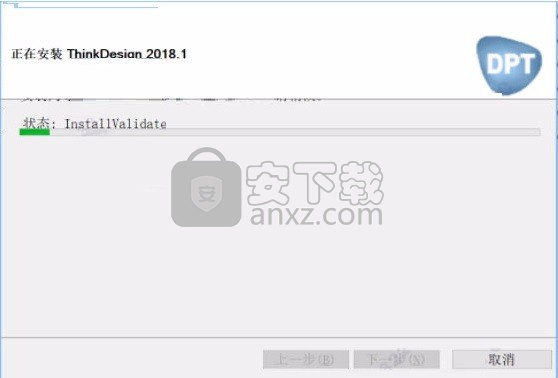

　　4、弹出应用程序安装进度条加载完成，需要等待一会儿

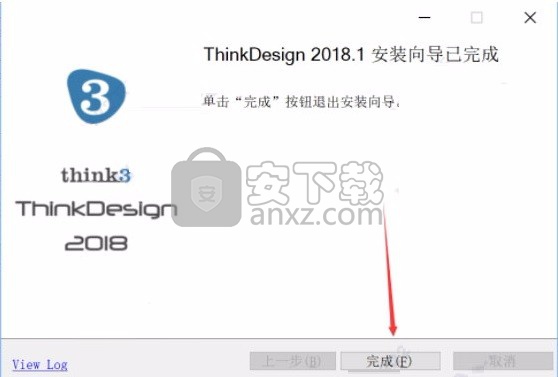

　　5、应用程序安装完成后，点击完成按钮即可

方法

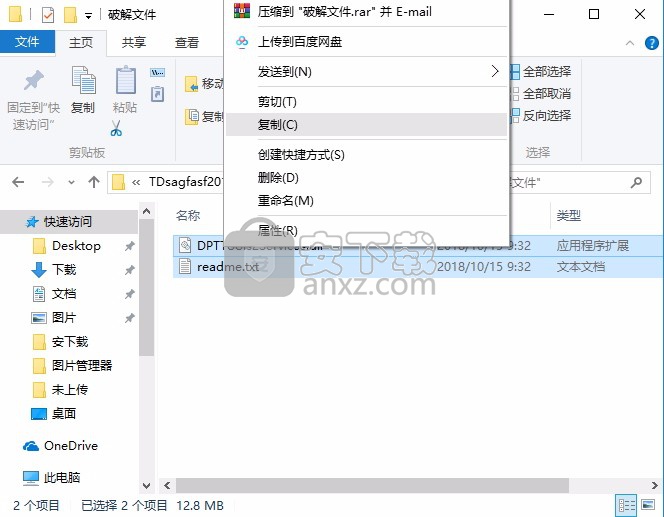

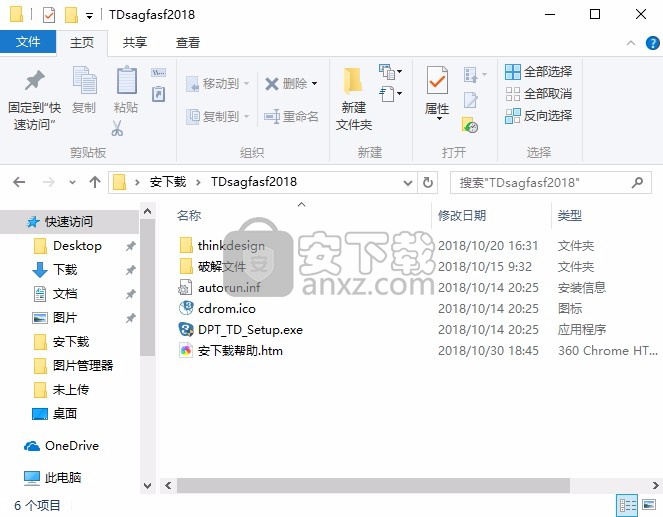

   1、安装完成后，打开安装包下的“文件”目录，将“DPTTools2Services.dll”复制到粘贴板

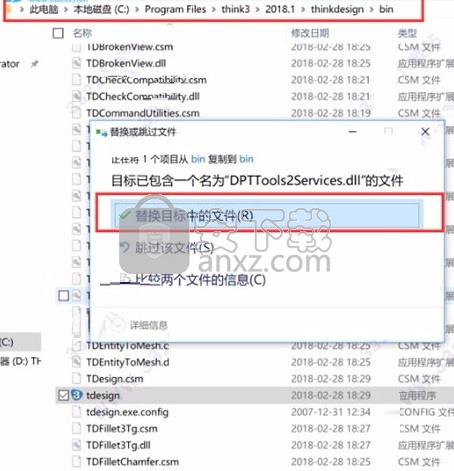

   2、将“DPTTools2Services.dll”复制到安装目录下默认：C:\Program Files\think3\2018.1\thinkdesign\bin，在出现的文件复制界面上点击“复制和替换”即可

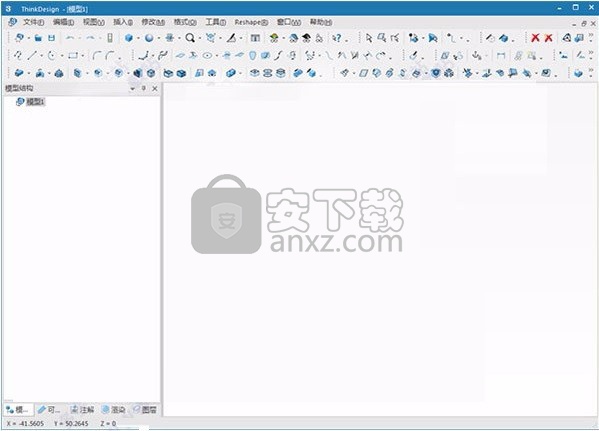

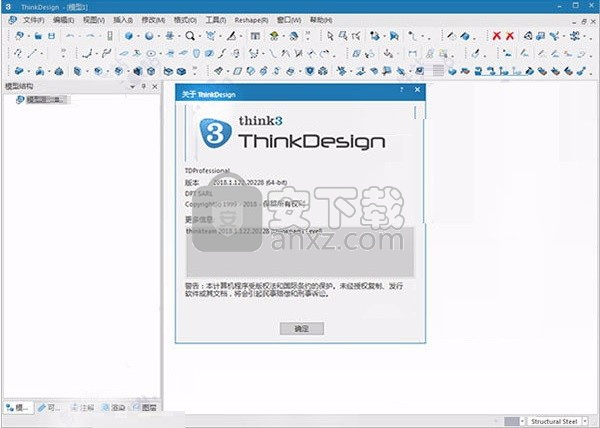

　　3、再回到桌面鼠标双击软件的快捷图标打开，你会发现软件已经变成注册版本了，这样你就可以免费使用了，完成

使用说明

　　选择将考虑您的选择。选择顶级时，仅对所选组件进行重新编号。类似地，当选择叶级别时，仅对所选组件的叶级组件进行重新编号。

　　在模型环境中，当排序设置为按部件号或按插入顺序时，该命令现在还允许多个选择：新的选定组件：选择器可用。

　　“层次结构级别”下拉列表也已添加到“自动气球”和“手动气球”命令中。

　　Leaf值也已添加到“零件列表选项”对话框中的“零件级别：”“零件列表”类别的下拉列表中。在同一类别中，您可以选择要用作分隔符的字符：将零件列表导出到文件时。

　　此外，“工具零件列表”命令在“层次结构级别：”下拉列表中包含相同的增强功能。

　　在模型环境中，ToolsPart List命令现在显示“零件列表编辑器”对话框而不是“选择列表”。

　　它包含每个组件的列表及其属性，无需分组，与通常的零件清单不同。

　　“导出到CSV”按钮允许将零件列表保存到CVS文件，您可以通过系统标准文件选择框选择路径。 “选项”按钮显示“部件列表选项”对话框，使您可以查看和更改“部件列表”的属性。

　　如果您是MoldDesign用户，还可以编辑零件清单。

　　只需单击相关列标题，即可根据列数据的升序或降序对表进行排序。

　　通过单击一个组件的部件号，您可以编辑它。

　　通过单击选择行后，将启用“项目位置属性”区域。您可以输入要分配给选择的第一个组件的编号（开始）和两个连续组件之间的数字差异（步骤），并且可以在多次出现相同的零件编号时定义行为（相同的项目位置）相同的部件号）。

　　您可以执行多项选择。如果行是连续的，则按住Shift键并选择开始和结束行。否则，您必须按住Ctrl键，然后必须选择行。要选择所有组件，只需单击表格的左上角即可。

　　按下Assign按钮后，部件列表会更新。

　　另一个重要功能是上下文菜单中的“缩放实体”命令;选择组件后，它会增大或减小缩放倍率，以便所选实体完全适合当前显示。

　　按“应用”按钮可以保存更改而不关闭对话框;使用“确定”按钮保存操作并关闭对话框;按“取消”按钮放弃所有操作并关闭对话框。

　　绩效改进

　　在此版本中，已经进行了一些改进，以提高ThinkDesign在不同和复杂情况下的性能。

　　使用在曲面和面上选择的副本移动速度更快。对于每个实体，副本数量和实体的复杂性越高，增益越高。创建20个具有超过一千个面的实体的副本大约快两倍。

　　当使用Propagate属性选项重建非常复杂的实体（数千个面，数百个特征）时，计算时间会减少（平均减少70％）。

　　使用“颜色增量”和“图层增量”选项在复杂实体上创建许多剖面曲线时，可以更快地获得结果。

　　通过移动面，边或顶点修改细分实体时，减少了重绘时间（最多97％），这在处理网格上有数千个点的大型模型时尤为明显。挤出面也需要更少的时间（高达93％），这种改进在具有数百个点的较小型号上显而易见，但在大型号上更加明显。

　　当您从包含许多组件（大约超过100个）和/或具有许多功能（大约超过100个）的实体创建图形时，您可以在第一次和每次重建时更快地获得它。

　　这些改进在32位和64位环境中均可见。

　　钣金

　　在Solid Flange命令中，现在可以检查每个边缘的厚度方向。因此，您可以创建轮廓并使其参数化而不考虑单个边缘的厚度。

　　新的“局部厚度方向”复选框已添加到“固体法兰”命令中。选中时，每条边的厚度方向显示为红色箭头。您可以通过双击箭头来更改边缘的厚度方向。

　　这些改进在32位和64位环境中均可见.ss Direction选项仅允许直线配置文件;在其他情况下，您会收到警告消息。

　　坚固的功能

　　在以前版本的ThinkDesign中，选中使用“For screw”复选框创建的“简单”孔后，运行“线程”命令，在完成命令后将“线程”功能添加到孔中。模型结构会发生变化，如下图所示。

　　在v.2013.1中，在相同的情况下，程序在孔上执行Redefine Feature命令并自动检查For screw选项e在Hole type：下拉列表中选择Threaded。此行为可确保创建标准螺纹孔。

　　如果通过清除For螺钉复选框并选中Blind as Extension和End angle选项创建简单孔，则程序的行为与先前版本相同。

　　为了允许Thread命令中提供相同类型的线程，Mode命令下拉列表已添加到Hole命令中。您可以选择Full，Depth和Double。仅当“模式”设置为“全”或“双”时，“盲”值才可用。

　　如果您有意创建非标准螺纹孔（孔直径和螺纹值不是标准组合），则必须使用“线性槽”命令创建孔，然后应用“螺纹”命令。

　　内部的Undo（）/ Redo（）按钮已添加到ModifySolidSubdivision Solid命令中以提高其可用性。

　　在命令中更改某些设置时，选择列表顶部会显示内部“撤消”按钮以撤消更改。单击它后，您的更改将被撤消，重做按钮将显示在选择列表的顶部。如果单击它，将再次应用以前的更改。

　　在以前的版本中，当“模式”下拉列表设置为“参数”时，无法修剪或扩展其修剪边界上的曲面。

　　现在边界下拉列表已添加到参数模式：值Not trimmed提供与先前版本相同的行为;值Select允许选择任何曲面边界。在第二种情况下，执行表面的参数修改以修改其修剪循环。

　　另一个增强功能与Double Fillet命令有关。在以前的版本中，只能在两个表面之间绘制圆角。现在使用新的“模式”下拉列表，您可以在曲线和曲面之间创建混合曲面。您可以选择：

　　曲面 - 曲面使用它可以在两个选定曲面之间创建圆角或倒角。

　　选择此模式后，该命令的工作方式与以前的版本完全相同。

　　曲线 - 曲面使您可以在选定曲线和曲面之间创建混合曲面。混合物可以是圆形（圆角）或直线（倒角）。在“类型”下拉列表中选择“圆角”类型时，“半径”下拉列表可用，您可以在“常量”，“变量”和“抛物线”中进行选择。

　　选择此模式后，“更多选项”下的所有选项都将被禁用，并且象限选择器不可用，因为它没用。

　　在此命令中，“还原选择”模式可用于选择和设置。

　　think3向导（API-COM）

　　think3 Wizards（在API-COM环境中使用）完全重新设计。

　　现在，包可用于不同的Microsoft©VisualStudio®版本：

　　Microsoft Visual Studio 2005

　　Microsoft Visual Studio 2008

　　Microsoft Visual Studio 2010

　　Microsoft Visual Studio 2012

　　它们在32位和64位环境中运行。

　　总部逆向工程概述

　　逆向工程有一种可行的方法来创建现有物理零件的3D虚拟模型，以便在3D CAD中使用。它涉及测量物体并将其重新设计为3D模型。可以使用诸如CMM，激光扫描仪，白光数字化仪或计算机断层摄影之类的3D扫描技术来测量物理对象。测量数据通常表示为点云，缺少拓扑信息，因此经常处理并建模为更有用的格式，例如三角面网格或一组NURBS曲面。对于逆向工程，CAD提供了特定的功能，包括模型修复工具，从网格数据创建CAD曲面的能力，以及创建完美几何的能力。可以根据客户的需求操纵数据。

　　HQ逆向工程工具栏（高质量逆向工程）具有专门用于促进逆向工程的工具，尤其是用于生成A级形状的工具;以下命令是其中的一部分：

　　超级封顶

　　重述

　　采样

　　提取区域（也可用补偿器）

　　检查对称性（也可用补偿器）

　　网格分析仪

　　其中，Super Capping是最重要的命令，因为它在输入（点）数据上生成表面。

　　ReCapping命令是Super Capping命令的简化版本，可以应用于相对简单的情况。但是，由于用户输入很少，因此处理速度更快。

　　其他命令主要有助于在超级Capping命令最终使用扫描数据之前对其进行分析和预处理。

　　您可以从“自定义”对话框中激活“HQ逆向工程”工具栏。

　　许可：Reshape模块提供HQ逆向工程工具。

　　模具项目通过创建基本必需文件，您可以启动模具设计过程的第一步

　　分离曲面使您可以使用一组曲线创建分型曲面。

　　分割模具使您可以创建核心和腔体

　　分割模具体积使您可以在模具中创建插入物

　　DME Mold Base使您可以创建DME目录的模架

　　FUTABA Mold Base使您可以创建FUTABA目录的模架

　　HASCO Mold Base使您可以创建HASCO目录的模架

　　PEDROTTI模架可让您创建PEDROTTI目录的模架

　　Meusburger模架基础使您可以创建Meusburger目录的模架

　　模具标准零件使您可以将标准零件插入模具

　　模具电极使您可以创建电极

　　模具冷却使您可以为模具创建冷却系统

　　区域分析使您可以分析模具零件

　　使用“分割模具”命令可以创建芯和型腔，这是模具中最重要的部件。腔体为模具的部件提供外部形状，而芯部提供内部形状。

　　在启动命令时，您可以从“模式”下拉列表中选择拆分模具的方法。可用的两个选项是自动和基于区域。

　　选择自动时，只能创建一个核心和空腔。选择零件和分型皮以分割模具。

　　选择“基于区域”时，Group（）节点将显示在选择列表中。此选项使您可以在命令的同一工作会话中创建多组核心和腔。一组由一个区域和分离皮肤组成。一组选择将导致为所选区域创建核心和腔。可以选择多个组来创建核心和腔体组。此选项通常用于复杂模型。

　　选择使用Region Analysis命令为基于Region的选择器定义的区域。然后选择与“分型”选择器的所选区域相关的分型平面。您可以通过单击“组”节点对应的“新建组”（）按钮来选择其他区域。对于新组，您可以选择另一组Region和Parting Skin。

　　您还可以通过单击“删除组”（）按钮删除所选组。您还可以使用“上一组下一组”导航到其他组

　　选择零件选择器的模具零件。

　　注意

　　所选择的模具部件可以是固体或一种固体的组分。在选择多个实体组件时，该命令无法创建核心和空腔。

　　Parting Skins选择器使您可以选择分型平面。选择的分型面应该是使用标准曲面命令创建的外观。分型面确定了芯和型腔分开的实际位置，并且应该将其定位成使其在加工方面简化模具设计并使模制部件易于弹出。

　　通过“工件”下拉列表，您可以选择和定义型芯和型腔的外形或几何形状。以下是可用选项：

　　自定义选中后，您可以使用实体选择器选择任何实体几何体。芯和腔的几何形状将是所选实体的几何形状。

　　立方体创建立方体核心和空腔。此外，您可以使用选择列表中的“宽度扩展”，“深度扩展”和“高度扩展”选项定义宽度，深度和高度，并在相应的迷你对话框中指定值。

　　圆柱体创建圆柱形芯和腔。您可以使用选择列表中的“高度扩展”选项定义圆柱体的高度，并在相应的迷你对话框中输入值。此外，可以在图形区域中提供的“半径”小型对话框中输入半径值。

　　注意

　　选择Cube和Cylinder选项时，所创建的型芯和型腔的默认尺寸将覆盖选定的模具零件和分型皮。此外，如果需要，您可以根据规范指定扩展的值。

　　选择列表中的所有扩展选项都有一个下拉列表，您可以将扩展名定义为：

　　对称在两个方向上从原点均等地测量延伸。

　　Double可以从两个方向的原点独立指定扩展名。

　　使用“幻灯片选择”选项卡，您可以选择并提取任何预定义的幻灯片核心。
