floefd 14 官方版

　　FloEFD 14是一款通用CFD工具，支持直接导入Pro/E、Catia、Solidworks、Siemens-NX等所有主流三维CAD模型，新版本提供了多个用户实用功能，包括：仅适用于电子冷却模块、仅适用于HVAC模块、仅适用于高级模块、仅适用于LED模块；HVAC模块提供额外的功能，用于支持加热，空调和通风应用的专业分析，提供舒适参数和有助于优化环境系统的污染物分布模拟的示踪研究，建筑材料的扩展数据库和离散纵坐标辐射允许改进太阳辐射模拟的模型；电子冷却模块是更详细的电子系统仿真的理想选择，它包含几个功能，使电子系统的热管理模拟更加准确，除了风扇曲线和封装材料或双电阻器元件的扩展数据库外，它还包含专门的功能和物理特性，如热管和PCB模型以及由于电流引起的焦耳加热。强大又实用，需要的用户可以下载体验

新版功能

　　在FloEFD设计初期，运动部件的仿真能力是众多苛刻需求之一。此后，FloEFD衍生出了更多的功能和模型，供用户用于活动部件仿真。例如：

　　·移动壁面用于仿真平面或圆柱表面的运动（例如，活动的道路平面）。

　　·可随坐标变化的边界条件定义用于模拟运动部件对模型的影响（例如，激光束）。

　　·精简风扇模型用于仿真风扇或离心机。

　　·旋转部件仿真能力用于分析进入泵和涡轮机设备中流体的流动。

　　·虽然这些模型覆盖了大部分基于非运动网格上的运动部件的仿真，但其本身的局限性也限制了FloEFD对运动部件仿真的范围。

　　随着滑移网格技术的发布，FloEFD V14开启了运动部件建模的新纪元。新的旋转滑移模型可扩展旋转部件仿真的范围，能模拟旋转部件周围流量非常不均匀的案例，这种案例不能用已有的非运动的圆周平均法计算。

　　FloEFD对照明和车灯行业深度关注，作为证明，其辐射功能已经更进一步的被完善。新的光谱辐射模型可以大大降低定义随波长变化的辐射特性所需要的时间，提高仿真的精确性。除了已有漫反射和镜面反射，新的高斯反射模型能所提供的更切实际的表面反射计算。

　　你有没有想过，为什么用方形的的镜子把光反射到较远的墙面时，出现的是圆形的光？那是因为太阳投射到镜子的光，并非平行光，是有一定的倾斜角度，这时墙面的成像就是太阳，这类似于小孔成像的原理。考虑到这个现象，FloEFD V14中可以对太阳光辐射进行捕捉，以帮助更好的处理细节。

　　使用FloEFD可以使热学和光学计算更简单。以辐射热通量的离散值形式的辐射负载现在可以作为集成热源使用。这个功能更好的用于热光分析，表面辐射的上层分布提供光源条件给FloEFFD进行更进一步的热计算。用户可以自己定义所有值或者通过导入文本或CSV文件。

　　参数研究功能能够组合输入变量，可以更简单的定义运行的设计变量。Filter功能能够突出某些输入参数的结果影响。你可以用FLoEFD 14的后处理模块研究参数分析的结果，这并不局限于目标结果对比。面和体积参数及其他参数都可以自动形成，不需要对每个计算项目，进行全数据的储存。这大大提高了参数研究的效率，降低了数据的储存量，特别是在计算几百个变量的时候。

　　在比较工具中，你可以比较切面图，表面图和 XY 图。一个新的互动更新命令允许你改变相关绘图定义的同时自动更新对比参数。

　　一个基于动态轨迹的新功能GPU，允许用户通过缩放图像区域，突出流动信息。这类似于已有的动态流线。使用动态轨迹，你可以实时调节动画速度和轨迹外观。主流的MPEG-4格式适用于创建动画，这不需要占用大量的内存空间。GIF动画格式也能帮助工程师更好的制作描述型报告。

　　多年来，FloEFD已经成功应用于航空航天领域，用于仿真地球大气层中的超音速和超高音速的流动。FloEFD的新版本包含火星大气层，使得FloEFD的应用领域得以延伸。同样的，火星大气也被当做是气体成分的混合物，在温度升高时，该成分会转化成原子和离子，计算期间，这些混合物的热力参数可以被自动评估。火星大气研究人员和领先的航空航天公司可以模拟接近火星表面的航天器，包括在火星大气中超高音速飞行。

软件特色

　　1、DC3–Direct CAD-to-CFD Conception(直接嵌入三维CAD软件环境)

　　传统CFD软件的前处理过程，首先是将结构CAD模型导入CFD软件的前处理系统，然后人为判断哪些是流体流动区域，哪些是实体区域，据此再进行辅助几何造型，通过布尔操作完成对实体区域的切割、删除等等工作，规模稍微大一点的模型准备工作将会耗去很长的时间。由于CAD结构工程师与CFD分析工程师关注点不同，因此这类布尔操作等几何造型工作经常失败，在此情况下，CFD仿真工程师将不得不对模型中大量部分进行重新造型。FloEFD软件的出现，为CFD分析工程师带来了巨大的方便，这得益于FloEFD与主流CAD软件的完全无缝集成，使得FloEFD能够：

　　·完全嵌入CAD界面, 直接应用CAD模型，自动区分固体区域

　　·自动区分固体之外的流体区域，自动判定内部流动和外部流动区域

　　2、RAM – Rectangular Adaptive Mesh(矩形的自适应网格)

　　网格划分是传统CFD软件分析中人工耗时最多的一个关键工作，也是对分析人员专业背景要求很高的工作。网格划分的质量与分析结果的准确性具有直接的关系，传统的CFD分析工程师都需要花费大量的时间去划分高质量的网格。但是这一现状在FloEFD软件中将彻底改观，FloEFD强大的网格自动生成能力将工程师从繁重的网格划分工作中解放出来，因为FloEFD能够：

　　·自动进行固体和流体区域的网格划分，根据几何模型和求解自适应要求，自动细化/粗化网格

　　·完全支持人工网格控制和局部加密

　　3、MWF – Modified Wall Functions (修正的壁面函数)

　　近壁面边界层网格的划分一直是传统CFD软件中一项重要的内容，FloEFD软件对壁面的处理有自己独特的优点：

　　·应用部分单元(Partial Cell)技术，壁面处理与网格无关

　　·物理上修正的流动与换热边界层模拟

安装步骤

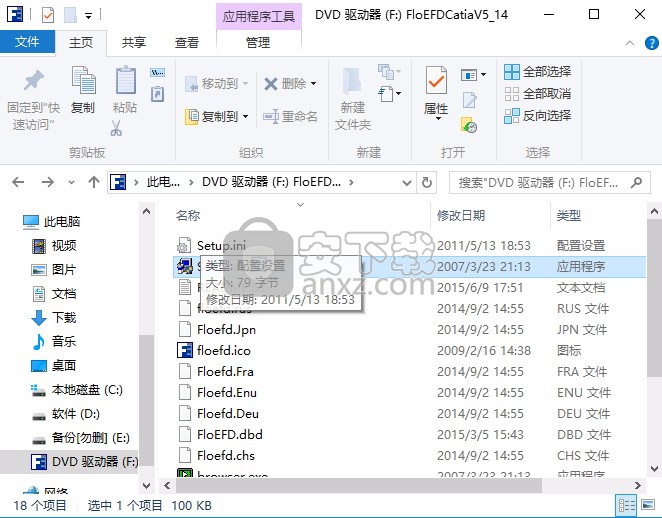

　　1、通过本网站提供的下载地址即可得到对应的程序安装包

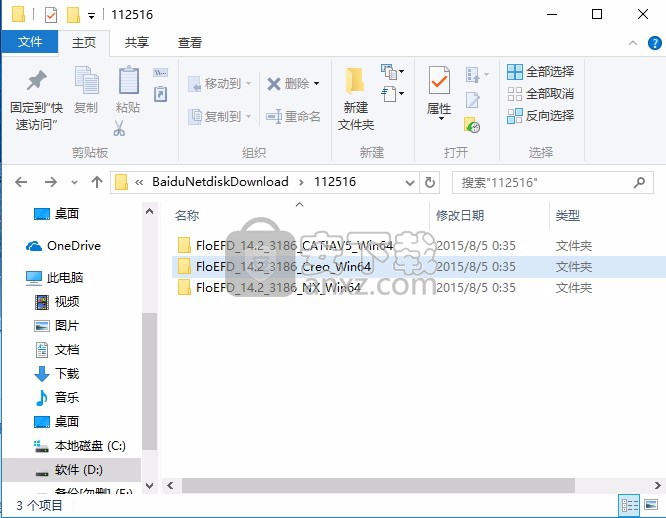

　　2、用户可以根据自己的需要选择对应的程序进行安装

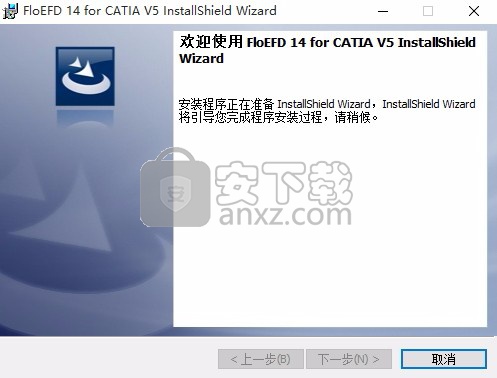

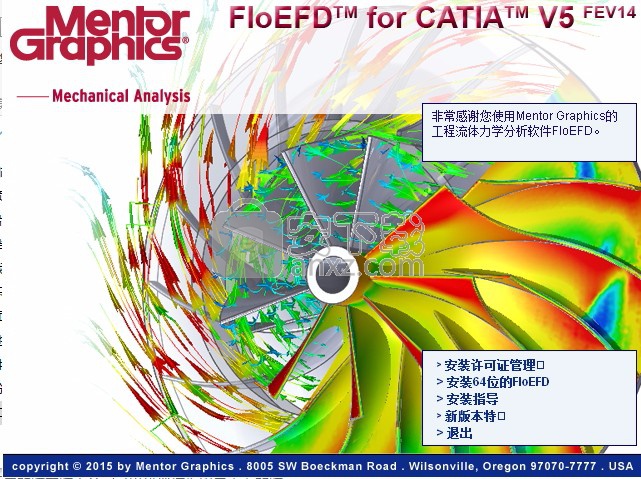

　　3、弹出应用程序安装向导界面，点击程序安装按钮即可

　　3、进入到应用程序安装界面，点击next按钮进行安装

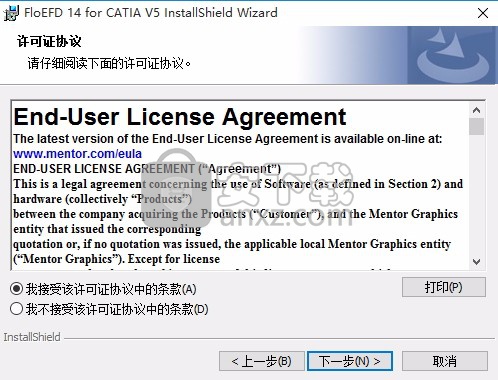

　　4、选择我接受安装许可协议，点击下一步按钮进行程序安装

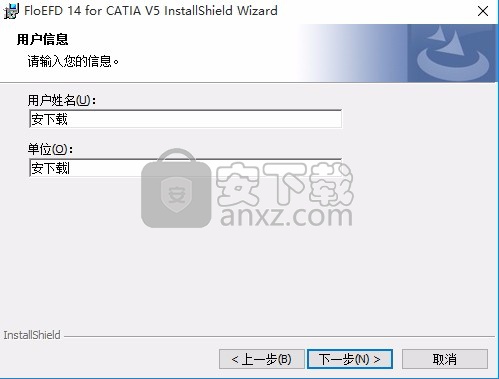

　　5、选好之后在下图所示的界面中随意的输入用户名称即可

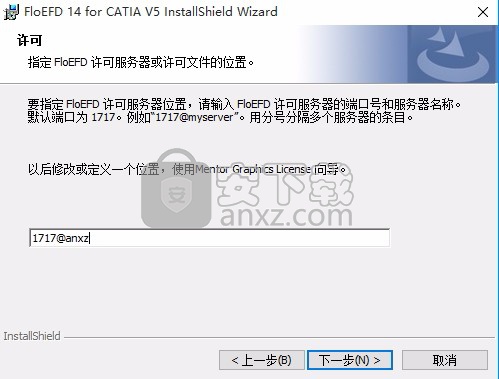

　　6、可以输入端口号以及服务器的名称，可以使用默认设置

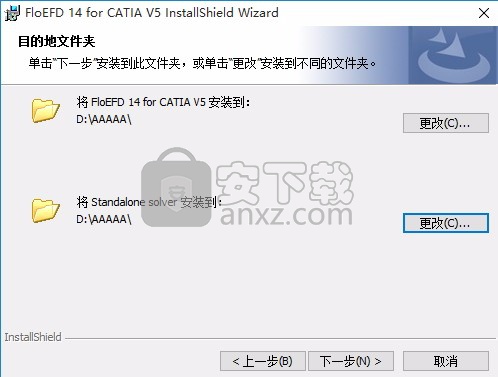

　　7、选择更改按钮来设置软件的安装位置，可以将程序安装在其他的磁盘中

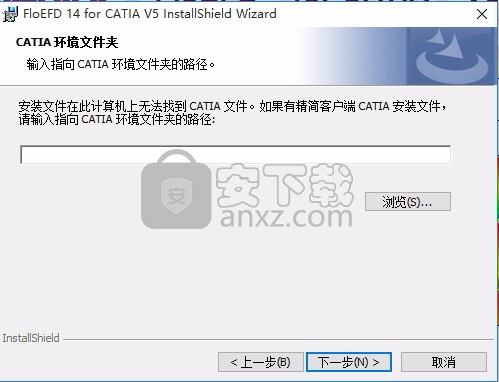

　　8、弹出加载CATIA文件界面，点击浏览找到电脑中的CATIA即可，没有的用户直接点击下一步按钮即可

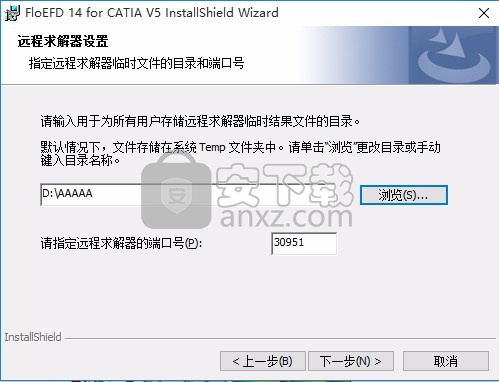

　　9、可以直接点击下一步按钮即可跳过

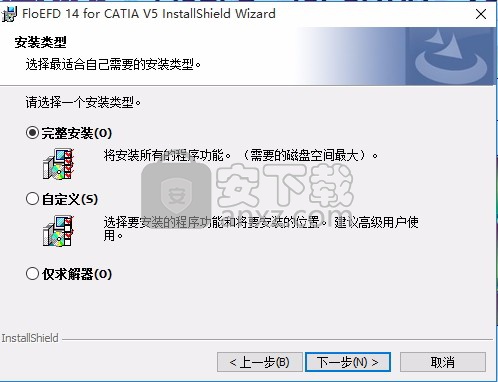

　　10、根据自己的需要选择软件的安装类型了，有需要的用户可以自定义安装

　　11、弹出应用程序安装确认界面，如果信息有误的用户可以点击返回按钮进行更改

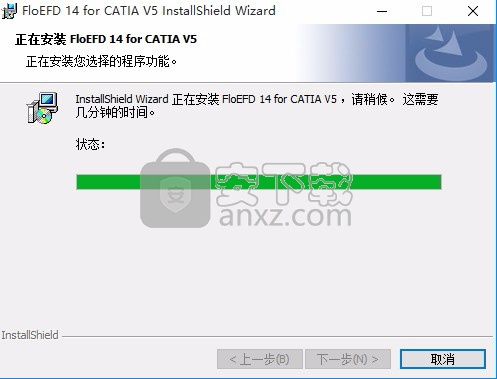

　　13、弹出应用程序安装进度条加载界面，由于程序较大，需要多等待一会儿

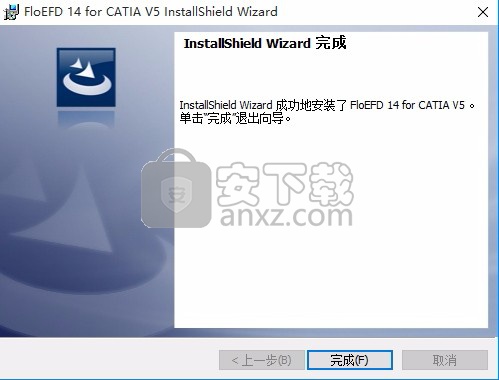

　　14、弹出以下界面，即代表应用程序安装完成，点击完成按钮即可

使用说明

　　FloEFD项目包含问题的所有设置和结果。 每个FloEFD项目都与几何配置相关联。 通过修改FloEFD项目，您可以分析各种条件下的流量和修改后的模型。

　　创建基本项目后，将显示新的[Product] Analysis树。

　　此外， _projects_folders.html文件在模型文件夹中创建，它包含模型名称，配置列表以及包含项目文件夹链接的项目。 请注意，强烈建议不要重命名项目文件夹。

　　您可以使用FloEFD分析树指定剩余的项目数据，例如边界条件，初始条件，热源，固体材料和目标。

　　解决工程问题。本文档包含解决FloEFD工程问题的一般指南和建议程序。它还包含其他信息和建议，供需要深入了解所有产品选项和设置的用户及其对模拟精度和速度的影响，以解决复杂问题。

　　访问：在Windows®中，单击开始>所有程序> FloEFD 14 for CATIA V5>英文文档>解决工程问题。

　　技术参考。本文档提供有关FloEFD的物理模型和模拟功能的信息。它还包括验证示例。

　　FloEFD接口包含以下主要元素：

　　FloEFD菜单，集成到CATIA V5菜单栏并提供对FloEFD的所有功能的访问，按层次顺序排列;

　　FloEFD工具栏，以大多数用户熟悉的方式快速访问FloEFD的功能;

　　FloEFD分析树，提供了一种简单的方法来定义项目，随时检查和修改其属性，以及访问结果分析工具;

　　“定义”对话框，允许您编辑“输入数据”或“结果”功能的定义。

　　在几何区域中，您可以看到指定输入数据的可视化表示（例如，通过使用Callouts），还可以使用各种用户界面元素来获取结果，以及调整结果可视化设置（例如， 彩条，探针等）。

　　功能名称

　　项目名称。 要更改名称，请选择该名称并输入新名称。 单击确定。

　　创立日期

　　项目创建的日期和时间。

　　最后修改

　　上次保存项目的日期和时间。

　　FloEFD分析树为指定项目数据和查看结果提供了便利和灵活性。您还可以使用FloEFD分析树来修改，激活/取消激活（仅适用于输入数据项）并删除FloEFD功能。

　　FloEFD分析树是完全可定制的;您可以选择每次使用FloEFD时显示哪些文件夹以及隐藏哪些文件夹。添加相应类型的新功能时，隐藏文件夹将变为可见。在删除此类型的最后一个功能之前，该文件夹仍然可见。

　　右键单击FloEFD分析树顶部的项目名称，然后选择对象以执行以下操作：

　　通过选择“定义”或双击项目名称来打开“常规设置”对话框。

　　克隆项目。

　　创建模板。

　　打开项目目录。用于存储项目辅助文件，输出图像，报告和电子表格的默认目录。

　　运行Active FloEFD项目。

　　自定义树。此选项允许您选择默认情况下在“输入数据”和“结果”文件夹下显示的功能。

　　请注意，这是一个全局FloEFD设置，因此不仅影响活动项目，还影响同一模型中的其他FloEFD项目。

　　输入数据文件夹下的FloEFD分析树允许您轻松指定无法通过向导或“常规设置”对话框中定义的项目数据。这些设置和功能在FloEFD分析树中有其文件夹（可能在空时隐藏），可以使用FloEFD菜单和工具栏指定。创建该功能并在FloEFD分析树中显示相应的文件夹后，您可以通过右键单击文件夹名称，使用可用的对话框添加此类型的新功能。

　　右键单击“输入数据”文件夹，然后选择“输入数据对象”以执行以下操作：

　　更改当前项目的“单位”系统。

　　使用组件控件启用或禁用模型的组件。

　　指定初始网格设置。

　　打开“计算控制选项”对话框。

　　通过选择“显示所有标注”显示条件参数的条件和值的名称。

　　Results文件夹下的FloEFD分析树允许您访问计算结果。计算完成后，可以从Results文件夹下的FloEFD分析树访问所有项目结果。默认情况下，Results文件夹下的所有文件夹都可见。

　　右键单击Results文件夹，然后选择Results对象以执行以下操作：

　　加载结果或卸载结果。

　　激活或取消激活探测模式。探测模式打开后，您可以：

　　显示探针。允许显示所有现有探针标注。

　　删除所有探针。允许删除所有现有探针标注。

　　打开“绘图管理器”对话框。

　　通过选择最小/最大表来显示实际的最小和最大参数值。

　　打开“批处理结果处理”对话框

　　打开“保存图像”窗格以将活动视图另存为图像。

　　打开“录制视频”窗格以保存动态屏幕捕获。

　　显示结果摘要。

　　指定“视图设置”以加快显示速度。

　　通过选择“显示”然后选择所需模式，为活动视图定义显示模式。

　　全局坐标系适用于向导或常规设置中指定的所有设置。

　　FloEFD分析树项允许您：

　　通过设置Input Data文件夹下的功能轻松指定项目数据，

　　使用“结果”文件夹下的功能快速访问计算结果。

　　通过右键单击分析树项并在必要时选择项对象，可以使用以下选项：

　　在Input Data文件夹下：

　　定义允许您修改相应项的指定数据。

　　激活/取消激活允许您取消激活相应的项目。

　　删除允许您删除项目。

　　隐藏/显示允许您可视化指定的输入数据功能。

　　复制到项目允许您在另一个当前打开的FloEFD项目中创建现有功能的副本。

　　“复制到组件实例”允许您为同一组件的其他实例创建现有功能的副本。

　　属性允许您重命名项目并查看功能的创建或修改时间。

　　在结果文件夹下：

　　定义允许您修改相应项的指定数据。

　　隐藏/显示允许您可视化与现有结果功能关联的结果。

　　“清除”和“隐藏”允许您隐藏与所选“结果”项关联的结果，并从内存中删除图形数据。

　　删除允许您删除项目。

　　Play允许您在Cut Plot，Flow Trajectories或Injection中快速设置分析结果的动画。

　　动画允许您创建更复杂的动画，包括现有的切割图，曲面图，流动轨迹，粒子研究或等值面。

　　导出允许您将现有Flow Trajectories或Injection的轨迹数据导出到Excel电子表格或文本文件中。

　　“另存为”允许您将选定的绘图保存为图像，而无需在几何区域中显示。

　　复制到项目允许您在另一个当前打开的FloEFD项目中创建现有图表的副本。

　　属性允许您重命名项目并查看功能的创建或修改时间。
