FloEFD 15.0

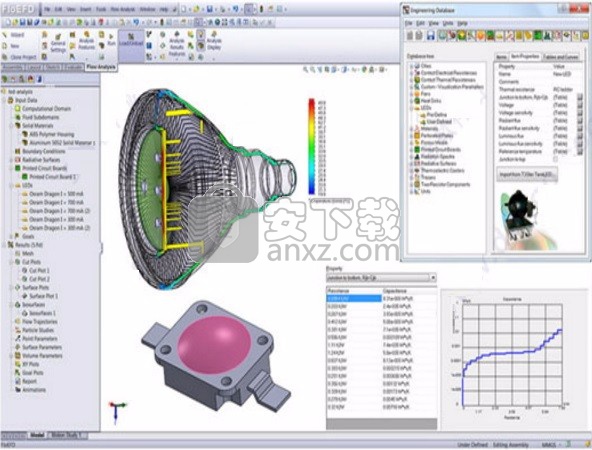

　　FloEFD 15.0是一款高度工程化的通用流体传热分析软件，新版本优化了多个功能模块，优化的LED模块是照明行业尤其是LED的理想模块，它包括一个新的独特LED模型，可提供结温和热流明，它不仅适用于LED照明应用，也适用于任何其他照明应用，它包含必要的辐射模型，如离散纵坐标和蒙特卡罗，并提供吸收透明材料辐射的能力，并考虑透镜中的折射，它还能够模拟冷却表面上的薄膜冷凝；增强的高级模块提供额外的功能，供专家分析，以考虑高达30马赫的高超声速流动，气相混合物的燃烧，以及还允许冷凝膜蒸发，凝固和熔化的薄膜凝结模型；新增了滑动功能，现在，用户可以使用滑动方法来分析通过模型旋转组件的流体流动，这种方法允许在转子、定子相互作用强的情况下获得比基于时间平均解的平均方法更精确的模拟。强大又实用，需要的用户可以下载体验

新版功能

　　1、LTTM – Laminar-Transitional-Turbulent Modeling (强大的层流-过渡-湍流模拟能力)

　　·自动应用与网格无关的修正壁面函数，进行层流与湍流的模拟

　　·自动判定层流区、过渡区,、湍流区，无需指定流动特征

　　2、ACC – Automatic Convergence Control (自动收敛控制)

　　·采用Cutting-edge数值方法和多重网格技术

　　·稳定的收敛性，求解可靠

　　·求解一次成功，无数值假扩散

　　3、DVA – Design Variants Analysis (变量设计分析)

　　·支持“What-If”分析的项目克隆技术，无需对模型进行任何进一步的定义

　　·允许对产品设计进行变量模拟，可用于产品设计中最优变量的确定

　　·完全支持产品配置(Product Configuration)概念的方案对比优化

　　·支持批处理求解

　　4、EUI – Engineering User Interface (工程化的用户界面)

　　·易于使用的用户界面

　　·工程化的参数定义语言

　　·基于特征的建模

　　·动态可视后处理功能

　　·带有工程数据库，可直接调用大量工程材料和模型等数据，包括风扇性能曲线等

　　·自动生成Word/EXCEL后处理报告

　　·使用风格等同于主流CAD软件，易于学习

　　·支持将结果文件以API接口直接导入主流有限元(FEA)分析软件中

软件特色

　　1、增加了电子冷却EDA Bridge模块，新增的EDA接口支持如下文件导入：

　　–xPCB Layout (Expedition PCB) 文件（7.9.3 版或更高版本）；

　　–IDF 文件；

　　–ODB++ 文件

　　EDA Bridge可以导入包括铜线布置和过孔在内的几何体数据。此外，新模块改进了双热阻模型的输入，使得双热阻模型设置更加方便。

　　2、FloEFD15.0新增加了NESTED求解器用于改进瞬态求解能力，通过控制残差的水平，调整每个迭代步长的时间，使得瞬态求解的时间步长增加，缩短仿真时间，适用于计算包括罐体流入/排放、管道水锤等瞬态过程。

　　3、FloEFD 15.0网格设置增加了较大的改进。

　　·增加了网格等距加密功能，使得外流场网格细化更加方便。对于内流场（例如管道流动）同样适用：

　　·增加了网格细化预览功能：

　　·增加了网格质量检测功能，用以显示容差、曲率标准、细化、狭长通道等

　　4、增加了自动缝隙填充的功能，使得在处理小缝隙模型的时候更方便，减少了网格的数量及收敛难度。

　　5、FloEFD在光照和辐射方面也有了较大改进。增加了辐射光线的轨迹追踪技术，可以考虑折射率随波长、温度的变化。

　　6、后处理方面FloEFD新增了镜像功能。

　　此外，FloEFD在计算结果输出方面也有了较大的改进。

　　–导出到Abaqus

　　–导出多孔介质的温度

　　–导出瞬态计算结果

　　–计算过程中（每一步迭代后）导出结果（FEA文档）

　　7、参数化计算方面也有了较大的改进

　　–提升了多核并行计算效率，尤其是在对8核以上计算效率提升显著。

　　–另外新增DOE试验设计优化功能。在批处理上，也采用关闭CAD的办法释放LICENSE，可以在求解的同时进行前后处理。

安装步骤

　　【温馨提示】：由于小编的电脑上没有安装该应用程序，在下文中，小编将以FloEFD 14.1为演示例子（此两款应用程序的安装步骤一致）。不便之处，还望广大用户见谅。

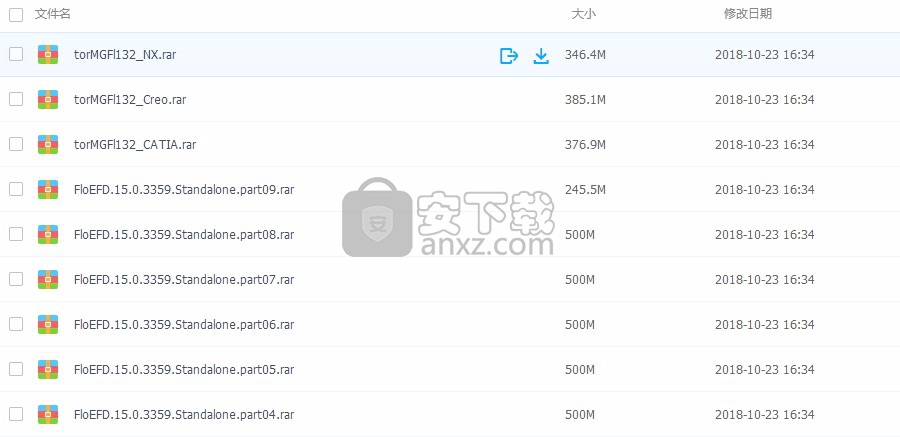

　　1、通过本网站提供的下载地址即可得到对应的程序安装包

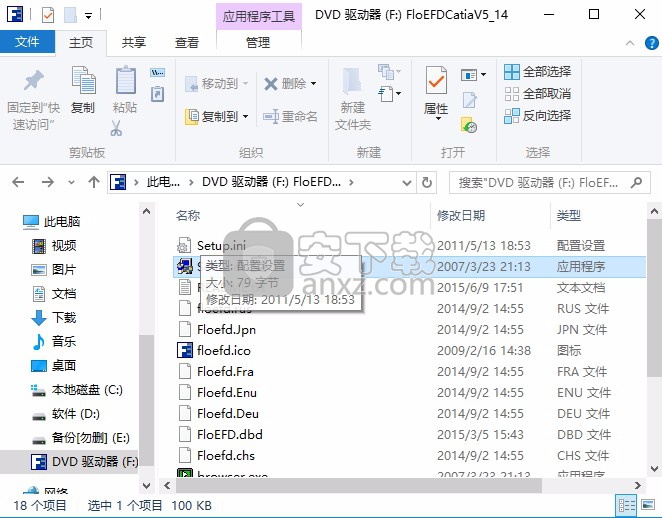

　　2、用户可以根据自己的需要选择对应的程序进行安装

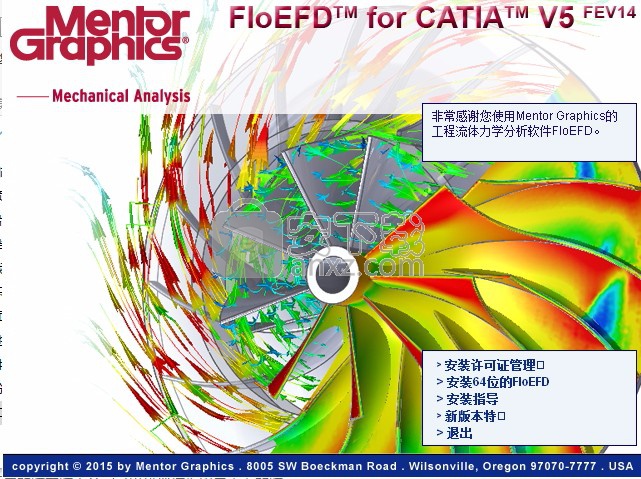

　　3、弹出应用程序安装向导界面，点击程序安装按钮即可

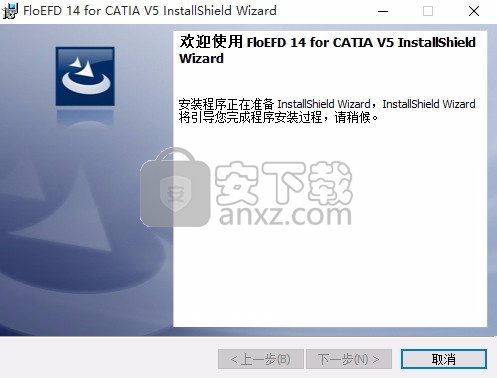

　　3、进入到应用程序安装界面，点击next按钮进行安装

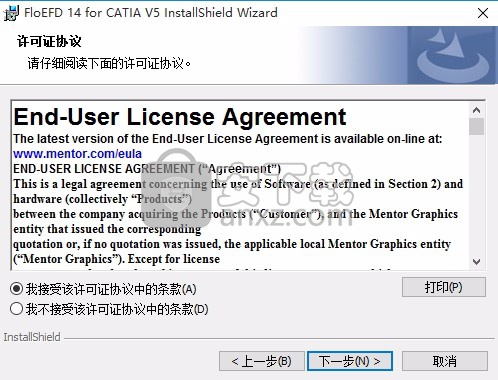

　　4、选择我接受安装许可协议，点击下一步按钮进行程序安装

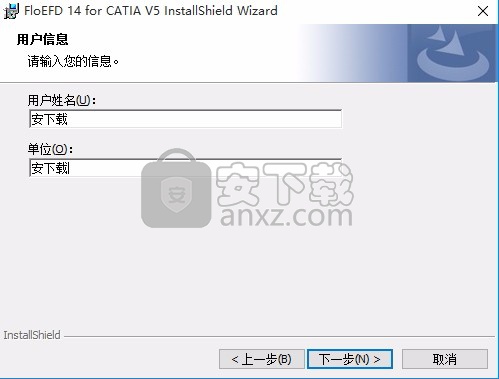

　　5、选好之后在下图所示的界面中随意的输入用户名称即可

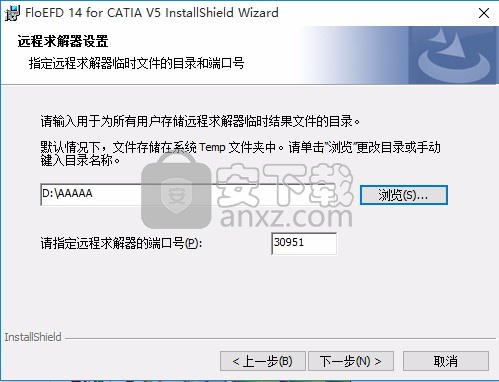

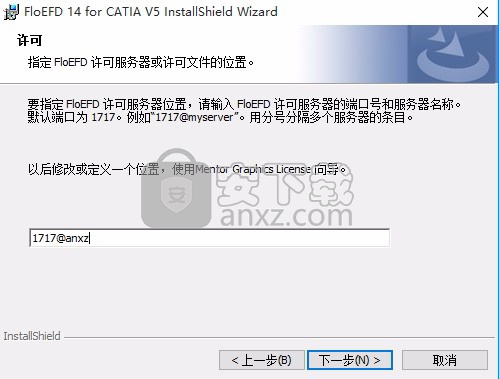

　　6、可以输入端口号以及服务器的名称，可以使用默认设置

　　7、选择更改按钮来设置软件的安装位置，可以将程序安装在其他的磁盘中

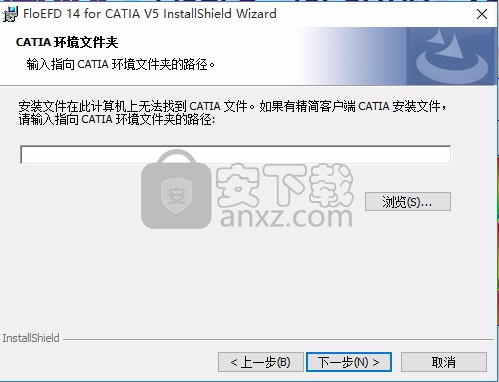

　　8、弹出加载CATIA文件界面，点击浏览找到电脑中的CATIA即可，没有的用户直接点击下一步按钮即可

　　9、可以直接点击下一步按钮即可跳过

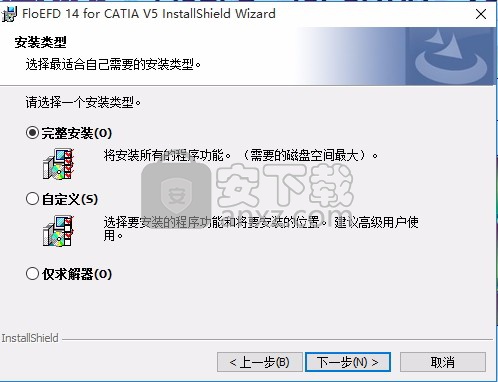

　　10、根据自己的需要选择软件的安装类型了，有需要的用户可以自定义安装

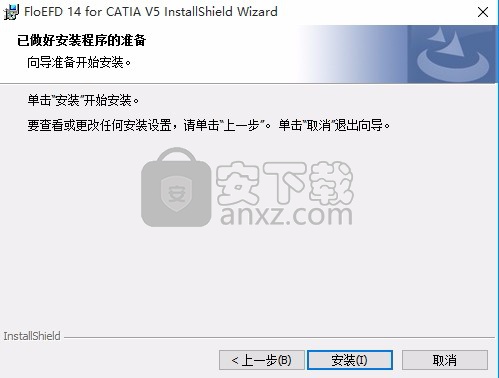

　　11、弹出应用程序安装确认界面，如果信息有误的用户可以点击返回按钮进行更改

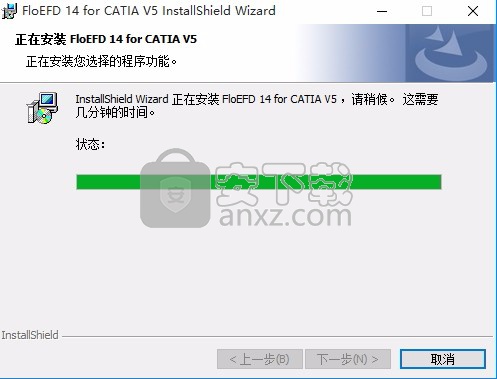

　　13、弹出应用程序安装进度条加载界面，由于程序较大，需要多等待一会儿

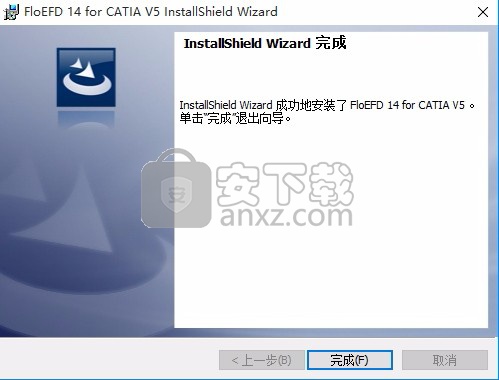

　　14、弹出以下界面，即代表应用程序安装完成，点击完成按钮即可

使用说明

　　创建项目并指定输入数据

　　要使用FloEFD执行计算分析，必须指定：

　　考虑的固体（固体区域），

　　由FloEFD执行的任何计算分析必须在计算域中具有至少一个实体（CATIA V5模型）。因此，您必须从使用CATIA V5创建相关（参与分析）实体模型开始。有关详细信息，请参阅使用组件

　　如果实体具有流分析不需要的部件，则可以通过使用“组件控制”选项禁用这些部件来减少CPU时间。

　　分析类型，

　　然后，在为分析创建计算项目时，必须指定Analysis类型：

　　内部

　　如果分析是内部的，则仅在固体（或固体）中进行（仅在固体中的热传导选项）或仅在填充有流体的固体内部空腔中（作为流体区域中的流动），或者两者都在固体（固体中的热传导选项）和固体的内腔填充有流体（作为流体区域中的流动）。

　　如果固体具有未填充流体的内部封闭空腔，即不参与内部流体流动分析，则可以通过启用“无流动条件下的排除空腔”选项将它们视为填充相同的固体。

　　由于流体区域的边界条件只能在固体表面上指定（如果它们没有从另一个分析的结果转移），则要求在任何带有流体区域的内部分析中，这些流体区域由其固体密闭（这可以是使用Check Geometry选项进行检查，如果固体内腔打开，则通过使用Create Lids选项通过盖子关闭这些腔体来满足;在从另一个分析结果转移边界条件的情况下，固体中的流体区域也必须是关闭，虽然在计算域之外）。

　　在所有这些情况下，计算域（其中将执行内部分析）通过包围流体区域的矩形棱柱（如果仅在其中执行分析）或固体（如果将执行分析）自动生成在固体和其流体区域中仅在固体中或两者中），此棱柱的边界平面与实体的笛卡尔全局坐标系轴正交，因此在使用CATIA V5创建实体时必须考虑这一点。在内部分析中，固体外的计算域被认为是空的。

　　外部

　　如果分析是外部的，则认为固体完全浸没在流体中，并且计算域通过矩形棱柱自动生成，其边界平面与实体的笛卡尔全局坐标系轴正交（这必须考虑在内）当您使用CATIA V5创建实体并自动远离实体时。

　　在这样的分析中，固体可以没有封闭的内腔（因为固体外部的计算域中的任何空间被认为充满了流体），并且在计算域的边界平面和固体表面上都指定了流体流动边界条件。 。

　　分析物理特征，

　　为了加速分析并更准确地执行分析，FloEFD允许您从预定义列表中选择其物理特征：

　　a时间依赖性分析（如果没有，稳态分析是在本地时间步骤基本上加速达到其稳定状态的情况下进行的），

　　考虑固体中的热传导（如果不是，则仅分析流体流动，因此分析执行得更快），

　　仅考虑固体中的热传导（不考虑流体流动），

　　考虑固体之间的热辐射，可能是半透明的固体，可能与指定的太阳辐射，

　　重力（考虑浮力来计算流量），

　　Laminar Only或Turbulent Only流动（加速他们的分析），

　　高马赫数流量（为了获得更准确的流量结果），

　　考虑到电气焦耳加热固体，

　　流经多孔介质，可能会在这些介质中传热，

　　气流中的蒸汽冷凝，

　　液体流动中的空化，

　　气流燃烧。

　　使用过的物质（液体和固体），

　　所有项目流体物质和固体材料都在向导或常规设置对话框中指定。

　　在创建FloEFD项目之前，请确保工程数据库中存在所有项目实体，流体和多孔介质，并且它们的属性与您的项目条件相对应。

　　使用过的流体和固体材料的特性（可选），

　　计算分析所需的分析流体和固体属性取自FloEFD的工程数据库，它们是预定义的（FloEFD嵌入式）或用户定义的（规范）

　　如果在FloEFD分析树中选择创建的条件，则会在几何区域中显示一个标注，显示条件名称和基本条件参数的值。

　　标注可用于以下输入数据功能：旋转区域，边界条件，风扇，表面源，体积源，多孔介质，热接头，双电阻器组件，印刷电路板，LED，电气条件，表面示踪剂源，体积示踪剂资源。

　　您可以双击标注以打开快速编辑对话框以更改基本条件参数的值。如果指定了依赖项，则会打开“依赖关系”对话框。在快速编辑对话框中，您可以单击以打开主对话框以编辑完整的条件参数集。

　　此外，右键单击标注可以使用以下选项：

　　快速编辑。允许您编辑基本条件参数的值，而无需打开主定义对话框。如果指定了依赖项，则会打开“依赖关系”对话框。

　　定义。打开主对话框以编辑完整的条件参数集。如果指定了依赖关系，则还会打开“依赖关系”对话框。

　　停用。抑制了这种情况。

　　删除。删除条件。

　　设置外观。允许指定标注的外观。

　　自动隐藏。如果选择此选项，则当您在FloEFD分析树中选择另一个项目时，标注会自动隐藏。如果未为标注选择“自动隐藏”模式，则它将在几何区域中保持可见状态。

　　允许指定标注的外观：

　　在文本下，您可以更改标注字体并自定义标注标题：

　　显示标题。选择以显示标注标题，然后选择以下选项之一定义标题文本：

　　类型。选择以在标注标题中显示条件的类型（例如，入口质量流量或多孔介质）。

　　名称。选择以在标注标题中显示条件唯一名称（例如，入口质量流量1或多孔介质1）。

　　使用默认字体。取消选中后，使用“字体”按钮更改字体。

　　在Background下，您可以自定义标注窗口的颜色：

　　标题。选择标注标题背景的颜色。

　　值。选择标注值背景的颜色。

　　透明度。使用滑块调整标注文本背景的透明度。

　　在Line下，您可以自定义标注引线的颜色：

　　自动颜色。取消选中时，使用“颜色”调板定义标注引线的颜色。

　　全部应用。选中此复选框可将指定的外观设置应用于项目中的所有标注。

　　允许您将项目的输入数据和结果功能复制到当前项目或从活动项目复制到同一模型中的其他项目。

　　要将功能复制到其他项目：

　　单击工具>复制到项目。

　　- 要么 -

　　在FloEFD分析树中，右键单击要复制的要素，然后选择<要素>对象>复制到项目。

　　在要复制的功能列表中，选择要复制的功能。 您可以选择多个功能。 要从列表中删除要素，请在列表中选择要素，然后按Delete或右键单击它，然后选择删除或再次在分析树中选择此要素。

　　在“目标项目”列表中，选择要将所选要素复制到的项目。

　　单击确定。

　　允许您将项目的输入数据功能复制到活动项目中的其他组件实例（例如，模式，零件副本等）。

　　要将要素复制到组件实例：

　　在FloEFD分析树中，右键单击要复制的要素，然后选择<要素>对象>复制到组件实例。

　　在要复制的功能列表中，选择要复制的功能。 您可以选择多个功能。 要从列表中删除要素，请在列表中选择要素，然后按Delete或右键单击它，然后选择删除或再次在分析树中选择此要素。 要从列表中删除所有功能，请右键单击列表并选择“清除选择”。

　　在“目标组件”列表中，您可以看到要将所选要素复制到的可用组件。 要从此列表中删除组件，请在列表中选择该组件，然后按Delete键或右键单击该组件，然后选择“删除”。 要从列表中删除所有组件，请右键单击列表并选择“清除选择”。

　　单击确定。

　　功能名称

　　功能的名称。 要更改名称，请选择该名称并输入新名称。 单击确定。

　　创立日期

　　创建功能的日期和时间。

　　最后修改

　　上次保存模型的日期和时间
