FloEFD 16

FloEFD 16

 附带安装教程
  • 软件大小:7301 MB
  • 更新日期:2019-06-06 17:48
  • 软件语言:简体中文
  • 软件类别:3D/CAD软件
  • 软件授权:免费版
  • 软件官网:
  • 适用平台:WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商:

6
软件评分

本地下载文件大小:7301 MB

软件介绍 人气软件 下载地址

为您推荐: 图形图像

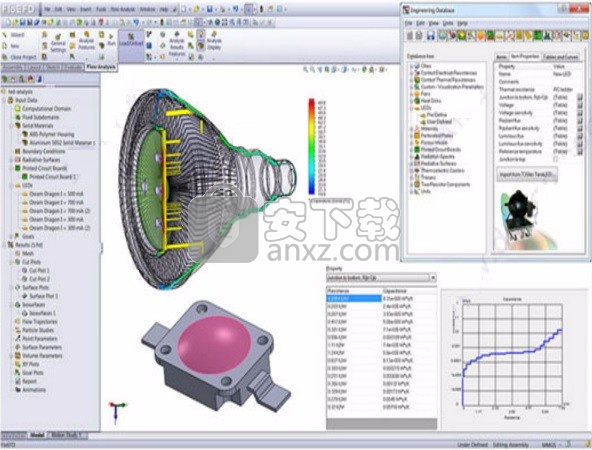

  FloEFD 16是一款功能方面非常强大的CFD计算软件,新版本新增了薄膜凝结功能,现在,用户可以使用“流体薄膜”选项预测冷却表面上的薄膜冷凝或冷凝膜的蒸发;改善辐射能力:反思定义,现在,用户可以选择适当类型的反射并指定反射曲面的必需属性,对于蒙特卡罗辐射模型,用户还可以根据高斯分布定义表面反射的辐射分数;优化了无频带的频谱定义,对于蒙特卡罗辐射模型,现在可以使用无波段(光线)方法来模拟光谱依赖性,该方法允许根据其指定的波长依赖性考虑辐射源,表面和材料的特性而不进行平均;粘度作为可压缩液体的压力的函数,现在,用户可以指定液体动态粘度对可压缩液体压力的依赖性。强大又实用,需要的用户可以下载体验

FloEFD 16

新版功能

  可以通过固体颗粒吸收水蒸气。许多固体材料,特别是聚合物,可以从潮湿的空气中吸收水蒸气。这种水分也可以从固体颗粒释放。聚合物吸收水分的作用对于膜状冷凝,雾状及水分预测的模拟是必不可少的。

  辐射强度与角度(辐射方向图或辐射极坐标图)的相关。对于一个定向辐射源,现在可以定义一个辐射强度的角度依赖关系。

  除了三维矢量之外,主辐射方向(对应于极坐标图中的零度)现在可以被定义为一个曲面或平面上的法线方向。射线在到达表面停止。

  后处理显示射线时(对于蒙特卡洛辐射模型),在它们接触到隐藏反射的射线表面,你可以选择终止射线。适用于LED模块。

  体积热源输入。现在,你可以在选定的体积内定义一个体积热源(W / m3)或温度体积源作为一组点的分布。所用的源的值是从所有点的值内选择的。点值和坐标可以手动设置或从CSV文件导入。

  LED的非线性压缩模型。现在可以考虑LED的电压、辐射和发光量的是非线性的关系的器件。适用于LED模块。

  宽频噪声预测。现在你可以预测与普劳德曼的定义一致的各向同性湍流产生的声功率级。更快绘制复杂曲面表面温度。

软件特色

  可以对软件里面进行内置的模块进行选择使用

  可以使用eda的接口进行快速的支持

  包括了文件的导入等

  也可以对求解能力进行快速的改进

  也支持对网格进行快速的设置增加

  对网格等距加密的功能进行支持

  支持对网格细化预览的功能进行快速的增加

  也支持对网格质量检测的功能进行增加

  也可以对自动缝隙填充的功能进行支持

安装步骤

  【温馨提示】:由于小编的电脑上没有安装该应用程序,在下文中,小编将以FloEFD 14.1为演示例子(此两款应用程序的安装步骤一致)。不便之处,还望广大用户见谅。

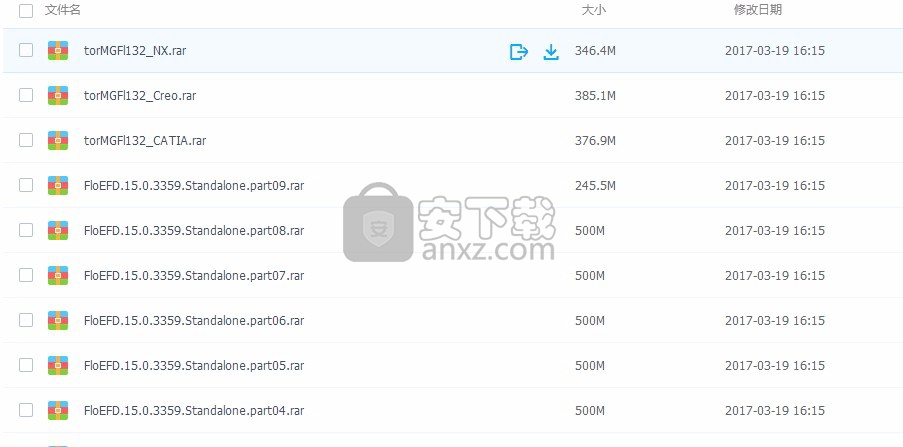

  1、通过本网站提供的下载地址即可得到对应的程序安装包

FloEFD 16

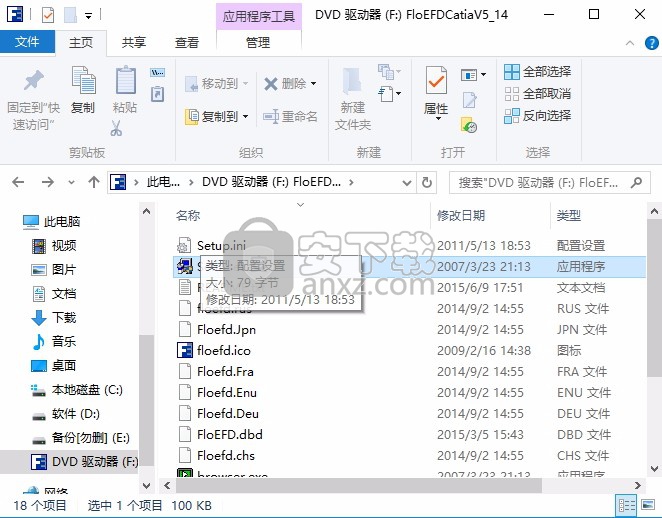

  2、用户可以根据自己的需要选择对应的程序进行安装

FloEFD 16

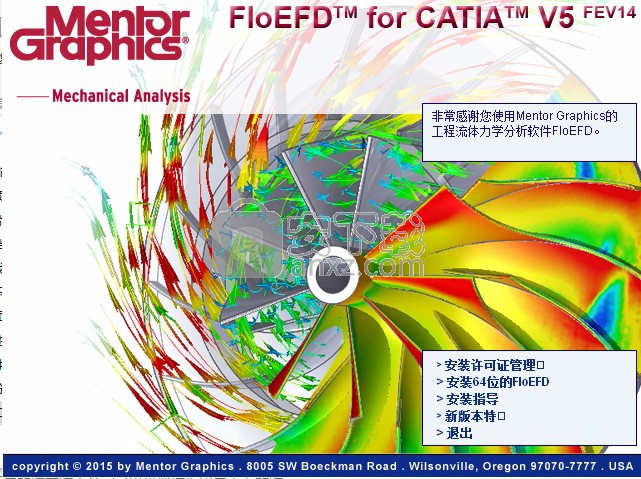

  3、弹出应用程序安装向导界面,点击程序安装按钮即可

FloEFD 16

  3、进入到应用程序安装界面,点击next按钮进行安装

FloEFD 16

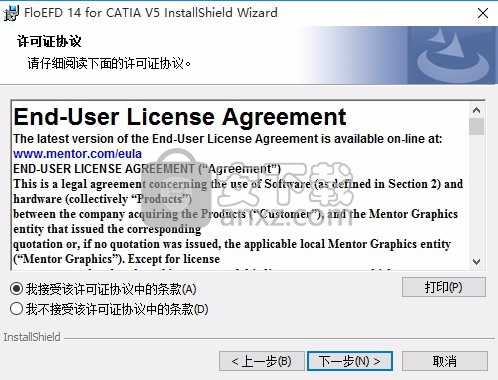

  4、选择我接受安装许可协议,点击下一步按钮进行程序安装

FloEFD 16

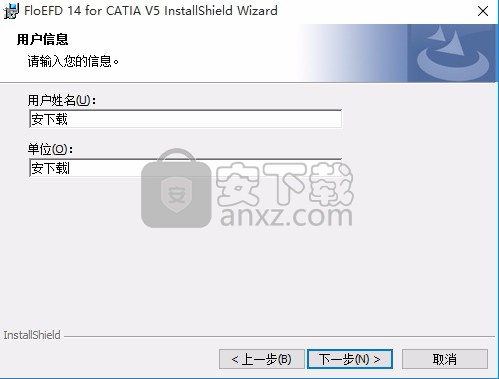

  5、选好之后在下图所示的界面中随意的输入用户名称即可

FloEFD 16

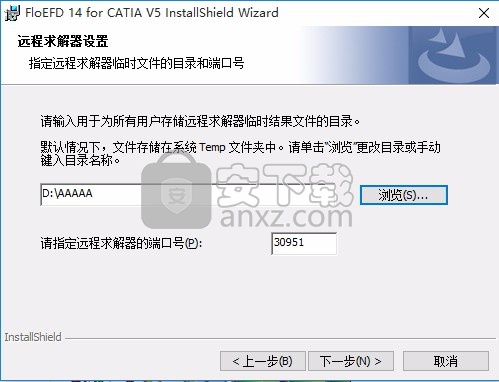

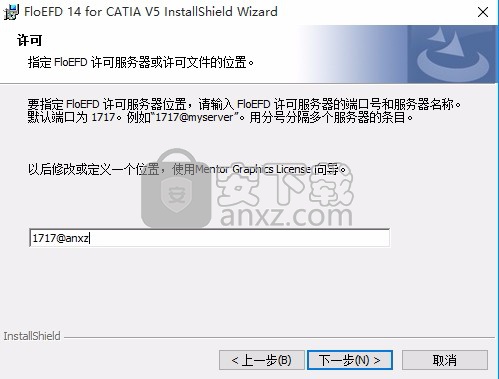

  6、可以输入端口号以及服务器的名称,可以使用默认设置

FloEFD 16

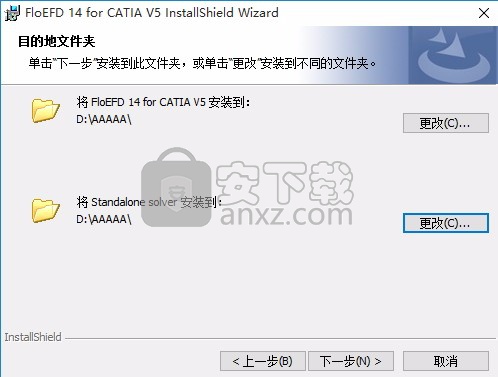

  7、选择更改按钮来设置软件的安装位置,可以将程序安装在其他的磁盘中

FloEFD 16

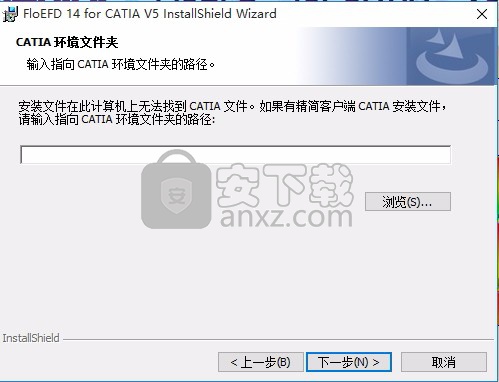

  8、弹出加载CATIA文件界面,点击浏览找到电脑中的CATIA即可,没有的用户直接点击下一步按钮即可

FloEFD 16

  9、可以直接点击下一步按钮即可跳过

FloEFD 16

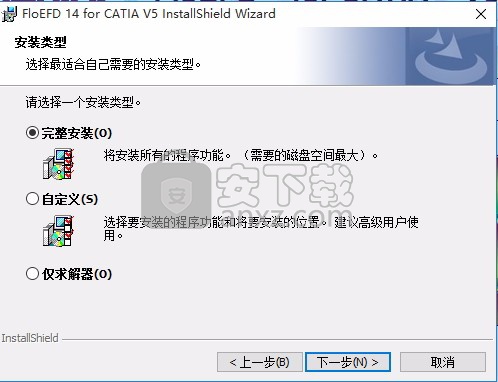

  10、根据自己的需要选择软件的安装类型了,有需要的用户可以自定义安装

FloEFD 16

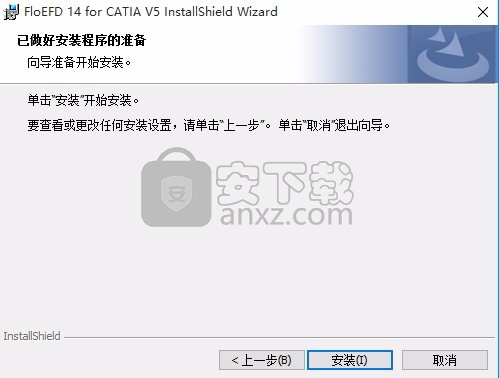

  11、弹出应用程序安装确认界面,如果信息有误的用户可以点击返回按钮进行更改

FloEFD 16

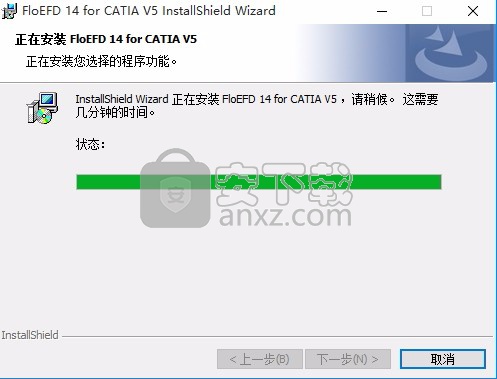

  13、弹出应用程序安装进度条加载界面,由于程序较大,需要多等待一会儿

FloEFD 16

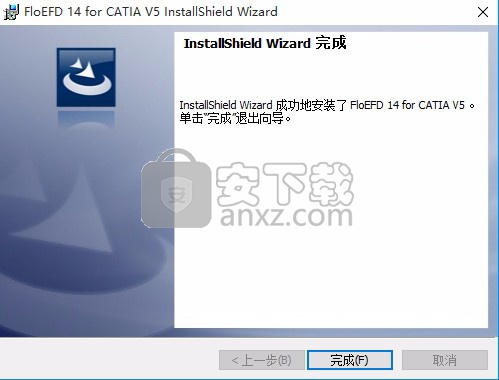

  14、弹出以下界面,即代表应用程序安装完成,点击完成按钮即可

FloEFD 16

方法

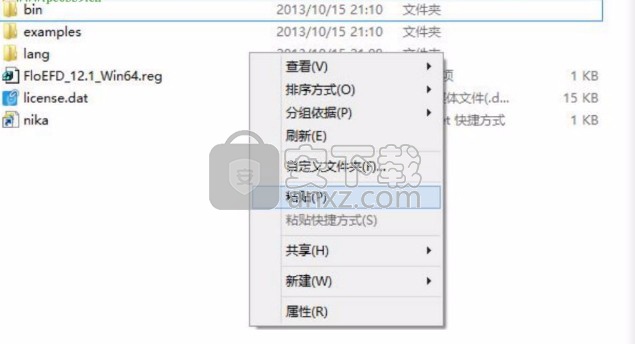

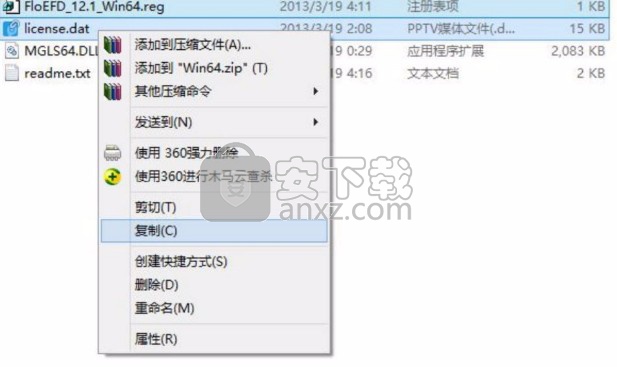

  1、选择 FloEFD 的安装文件下的“_Crack_”文件里你所安装 FloEFd的 位 数 的 对 应 位 数 的 文 件 夹 , 然 后 将 “ license.dat ” and“ FloEFD_12.1.reg ” 两 个 文 件 复 制 至 “ C:\ProgramFiles\MentorGraphics\FloEFD FEP12\”下:

FloEFD 16
FloEFD 16

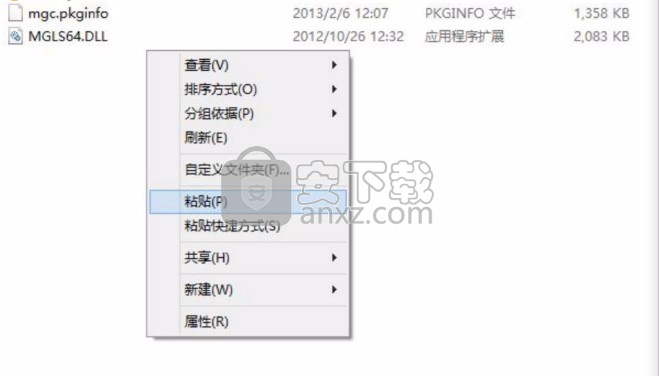

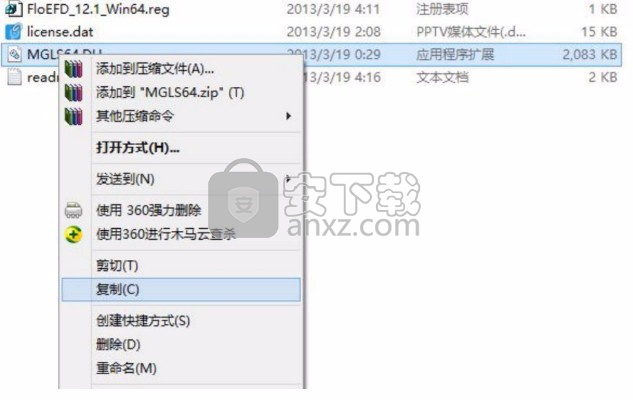

  2、选择 FloEFD 的安装文件下的“_Crack_”文件里你所安装 FloEFd的位数的对应位数的文件夹,然后将“MGLS64.DLL”这个文件复制至“C:\Program Files\MentorGraphics\FloEFD FEP12\bin\lib\”下:

FloEFD 16
FloEFD 16

使用说明

  材料定义

  在创建FloEFD项目之前,请确保工程数据库中存在所有项目实体,流体和多孔介质,并且它们的属性与您的项目条件相对应。

  所有项目流体物质和固体材料都在向导或常规设置对话框中指定。

  您还可以通过以下方式之一指定流体和固体:

  流体。

  通过开口进入模型的流量。您可以通过创建流量开口边界条件或风扇条件来指定通过开口进入模型的流体。所需的流体(或流体混合物)通过边界条件或风扇对话框的物质浓度项下的开口表面的相对浓度(浓度)来指定。

  流体子域。对于封闭的流体区域,您可以指定除向导或常规设置对话框中指定的流体类型和/或流体之外的流体类型和/或流体。由固体区域分隔的若干流体子域可以存在于项目中,每个子域具有其自己的流体类型和/或流体。请参见流体子域。

  流体量。要指定某个体积的流体作为项目的初始条件,您可以通过选择区域中的一个面来选择模型中的闭合区域,也可以在其中创建一个附加组件(组件中的零件或子组件)模型,将此组件视为流体体积(禁用组件,请参阅组件控件以获取更多详细信息),并在“本地初始条件”对话框中为此封闭区域或模型组件执行流体规格。

  固体。

  如果项目处理多个实体材质,则在“向导”或“常规设置”对话框中指定默认应用于所有模型组件的实体材质。您可以在“实体材质”对话框中为特定模型组件指定不同的实体材质。

  多孔媒体。

  要指定多孔介质,首先在工程数据库中定义介质的属性。然后,如有必要,修改模型,使多孔介质由单独的一个或多个组件表示。接下来,在“组件控制”对话框中禁用多孔介质组件。最后,将多孔介质分配到“多孔介质”对话框中的组件(或多个组件)。

  辐射表面。

  如果您的项目包含辐射,则需要为每个模型表面指定表面发射率属性。表面发射率属性以预定义或自定义辐射表面的形式存储在工程数据库中。要指定墙的表面发射率属性,您需要在此墙上应用适当的辐射表面。默认的辐射表面应用于向导或常规设置对话框中。您可以通过创建辐射表面边界条件为特定墙应用不同的辐射表面。

  边界条件和工程设备概述

  使用FloEFD解决的任何问题都必须具有边界条件。在稳态问题中,边界条件完全控制流动模式。在瞬态(不稳定)问题中,时间依赖的流动模式取决于初始条件和边界条件。

  您可以为外部和内部流指定不同的流边界条件:

  对于外部流,您可以在所有计算域边界(环境,周期或对称条件)中指定流边界条件,并在必要时在模型表面中指定可以有开口的模型表面。

  对于内部流,您可以在内部模型曲面上指定流动边界条件,并在必要时指定计算域边界(作为对称或周期性条件)。

  在内部分析中也可以使用“转移边界条件”选项指定一种环境边界条件,允许您使用先前计算的结果(可以在另一个项目中执行)作为边界条件(它也在外部分析中起作用)。

  如果不考虑固体中的热传导,则在真实固体表面(未指定流体流动边界条件)上指定流体的绝热壁或壁温或热通量边界条件。如果在内部分析中考虑固体中的热传导,则在固体的外表面上指定这样的边界条件。如果启用了“转移边界条件”选项,则固体温度将作为边界条件转换为实体。

  可以在表面(表面源)上指定热源,其中既没有指定边界条件(或转移边界条件)也没有指定流体(即流体不流动),或者在介质中可以是固体或流体(体积来源):

  如果不考虑固体中的热传导,固体表面上的流体的温度和热通量边界条件可以被认为是这些表面上的热源,将热量传递给流体或吸收流体的热量。可以在流体区域中指定在所选流体体积中产生(或吸收)热量的体积热源。

  如果考虑固体中的热传导,可以指定在所选固体表面上产生(或吸收)热量的表面热源,因此它们产生的热量既流向固体(根据固体的热导率),又流向流体(根据流体)具有从固体到流体的传热条件)。可以在流体和固体区域中指定在所选流体和固体体积中产生(或吸收)热量的体积热源。

  您还可以使用各种工程设备模型来指定模型曲面和实体零部件的条件:

  风扇和穿孔板是固体表面上的一种流入和流出流体边界条件。风扇也可以被指定为流入或流出体积流量,这取决于在计算域外指定的压力与在计算域中计算的压力之间的压力差。由多孔板引起的总压降可施加在平面固体表面上指定的任何流入或流出流体边界条件下。

  热管,散热器模拟,热电冷却器,双电阻器组件,热接头项目也是固体表面上的一种边界条件,考虑了固体中的热传导。

  您可以使用以下有用的数据输入选项:

  在数据规范对话框中找到的“依赖关系”按钮允许您按如下方式指定数据:作为常量,表格或公式依赖于X,Y,Z,r,q,j坐标和时间t(仅用于时间依赖性分析) )。 q,j和r坐标允许您在球面坐标系中指定参数。在圆柱坐标系中,半径r从参考轴计算。必须将参考轴指定为所选笛卡尔坐标系的轴(向导和常规设置中的全局坐标系)。

  Units数据库(工程数据库的一部分)允许您在合适的单位系统中指定数据。您可以在“单位”对话框或向导中指定默认单位制。请注意,FloEFD允许您在任何其他标准或用户定义的单位系统中输入值。如果选择输入非默认单位的数据,则必须键入相应的数值和单位符号。例如:代替26.85°C,您可以输入300 K. FloEFD会自动将值转换为项目的默认单位系统。

软件要求:

  CATIA V5 R19(推荐SP9)

  CATIA V5 R20(推荐SP7)

  CATIA V5 R21(推荐SP6)

  CATIA V5-6 2012(R22)(推荐SP6)

  CATIA V5-6 2013(R23)(推荐SP6)

  CATIA V5-6 2014(R24)(推荐SP5)

  CATIA V5-6 2015(R25)(推荐SP2)

  CATIA V5-6 2016(R26)(推荐SP2)

  Pro / ENGINEER Wildfire 4(推荐的日期代码M220)

  Pro / ENGINEER Wildfire 5(推荐的日期代码M280)

  Creo Parametric v1.0(推荐日期代码M050)

  Creo Parametric v2.0(推荐日期代码M190)

  Creo参数v3.0(推荐日期代码M080)

  Creo Parametric v4.0

  Siemens NX 11.0.0

  Siemens NX 10.0.0-10.0.3

  Siemens NX 9.0.1-9.0.3

  Siemens NX 8.0.0-8.0.3

  Siemens NX 8.5.1-8.5.2

  Siemens NX 7.5.0-7.5.5

  西门子Solid Edge ST6-ST9
