　　cadworx2017是一款功能强大的3D工程设计软件，新版本对管道支撑物料清单设置面板进行了优化与增强，提供切割管道支撑物料清单，优化了物料管道支持物料清单，单管支持物料清单，出口管道支持物料清单和删除管道支持物料清单，支持将管道支持报告与管道支持物料清单导出相结合，用户可以从CADWorx Plant菜单中查看快速启动视频，CADWorx工厂现在支持在CADWorx组件几何体上使用AutoCAD关联尺寸标注，用户可以使用中心线距离或投影距离来路由倾斜管道；此版本更新了应用更改数据规则对话框主题，从项目数据转换主题和行编号系统对话框主题。实用又强大，需要的用户可以下载体验

新版功能

　　1、CADWorx Pipe（管道模块）

　　用户可以选择不同的管道等级，设计各种类型的管道，如对焊、丝扣、承插焊、法兰管道、弯管、FRP/PVC 管道、卫生级食品、医药类管道设计和布置。提供快捷智能的配管功能，种类丰富的阀门库和法兰库。

　　用户可以采用搭积木法建立管道模型，也可以使用中心线方法建立管道中心线，然后自动添加弯头，插入其它元件。管道模块强大的智能性允许任意拖拽管道、三通、阀门、法兰等元件；允许修改管道模型的管径和等级，且管道模型会自动更新和在适当位置自动添加或修改大小头、三通等元件。用户可以对管道通过管号进行孤立、拷贝、删除、复制、旋转等所有AutoCAD的命令操作。

　　CADWorx软件内置有详细的保温模块，用户可以对管道进行保温处理，定义保温厚度和保温材料等信息，并且可以统计保温材料数量（体积、重量），保温厚度可以参与管道碰撞检查，并且将其视为软碰撞。

　　管道模块还内置有支吊架建模模块，可以建立各种支、吊架和弹簧架3D模型，该支、吊架还可以直接输出到CAEARII管道应力分析模型中。软件全面支持AutoCAD编辑、修改命令，用户可以通过拉伸、移动、拷贝、旋转、镜像和删除等命令，以便快速完成模型建立工作。

　　2、CADWorx Steel（钢结构模块）

　　软件内置各国型钢库文件，用户可以通过模板定制不同的结构框架和管架，用户定义结构的位置，方便快捷生成3D钢结构、混凝土模型。用户可以建立直梯、斜梯、平台踏步、护栏、平台等。

　　用户对结构梁、柱可以进行切割处理，以满足客户节点定义、精确材料统计目的。

　　用户建立的结构模型可用CIS的标准数据格式导入钢结构详图软件，也可以将建立的结构模型输出到STAAD结构应力分析软件中直接进行结构分析。

　　3、CADWorx Equipment（设备模块）

　　使用数据驱动图形的理念，可随心搭建各种立、卧式设备和机泵等设备。软件内置有丰富的管嘴库供用户选择，软件提供完善的管嘴定位调整工具，满足管嘴的不同定位要求。

　　CADWorx Equipment 与PV Elite压力容器设计软件有双向接口，用户建立的设备模型可以导出到PV Elite中，也可将PV Elite建立的分析模型导入到CADworx中，且在任何一个软件中的修改，都可以同步体现到另外一个软件中来。

　　4、Specification-Driven Design(等级驱动)

　　CADWorx软件中内置了上百个国内国际公制、英制等级，通过等级可以驱动大约60个已经参数化的元件。

　　国际数据库包括了ASME标准、德国DIN标准、日本和南非等的标准数据库；国内数据库包括石化、化工、国标、机械、石油等标准数据库，Specification-

　　5、HVAC（采暖通风）

　　软件提供各种方、圆、椭圆风管和电缆桥架元件，建立HVAC通风管道、电缆桥架。电缆桥架作为路径可以导入到电缆敷设软件中，用来进行电缆敷设工作。

　　6、Collision Checking（碰撞检查模块）

　　CADWorx软件可自动进行碰撞检查，不仅可检查CADWorx创建的设备、钢结构、管道模型间的碰撞，还可检查与AutoCAD实体间的碰撞。并且在配管过程中，只要发生碰撞，就会自动弹出碰撞警告。

　　7、Live External Database（实时数据库模块）

　　CADWorx允许用户运用常用的数据库（Access、Oracle、SQL Server）建立准确的用户自定义的材料表，实时数据库链接可实现模型与数据库同步更新。

　　CADWorx软件的外接数据库具有强大的灵活性和多功能性。在与外接数据库连接时，可选择在项目开始时建立外挂数据库并实时连接数据库，或在项目进行到一定深度后，再建立数据库并与数据库实时连接。管道和钢结构3D模型可以从数据库中恢复。

　　不同的用户建立同一项目的不同区域3D模型，可以共享一个外挂数据库。

　　8、与管道应力分析CAEARII软件接口

　　CADWorx与管道应力分析软件CAESAR II有双向接口，可实现管道模型的双向导入导出；这样配管工程师可以直接将3D管道模型传输给管道应力分析软件CAESARII，自动建立管道分析模型，包含管道走向、尺寸、温度、压力、各点的约束形式等。如果应力分析需要对管道走向和支架做出调整和修改，修改后的内容还可以自动呈现到CADWorx中。这样可以确保设计模型和分析模型的一致性，确保设计工作的准确，并且可以节约大量的条件提供时间。

　　9、ISOGEN（自动生成单线图）和平立面图的生成

　　CADWorx与PDS使用相同的单线图生成器ISOGEN，生成的单线图符合国际通用图纸样式。

　　ISOGEN是国际通用的单线图生成器，该软件有130多个选项设置，用户可以通过选项控制，定义单线图的样式和风格。

　　软件对管道材料自动统计。可以按客户的不同需要，生成各种材料报告。

　　CADWorx中内置了模型剖切功能，在生成平立面图时，可在3D模型中任意定义平、立面剖切范围和视看方向。在图纸空间定义好视图后，可选择软件命令标注尺寸、管号、标高、设备位号等信息。最后用软件的图纸生成功能生成平立面图。

　　10、CADWorx模型与SmartPlant 3D集成

　　CADWorx软件创建的钢结构、设备、管道模型可直接导入SmartPlant 3D软件中。在SmartPlant 3D中，可直接使用CADWorx 中创建的设备、管道模型，创建SmartPlant 3D的管道模型。

　　若与大型设计院（SEI、环球等）合作，CADWorx就彰显出其独特的优势。大型设计院大都使用SmartPlant 3D软件，CADWorx模型与SmartPlant 3D集成后，就可以统一检查校核整厂设计，以确保整体设计安全有效。

　　11、CADWorx Design Review模型漫游

　　CADWorx Design Review 实现了真实的三维协调操作。CADWorx Design Review可将CADWorx中创建的三维模型生成文件很小的漫游文件，可方便传送给管理者和业主。CADWorx 漫游软件提供的可视化的动画模型包含了三维模型中所有设备、钢结构、管道模型的所有信息，因此既满足了设计者快捷和直观地漫游检查三维工厂模型的要求，管理者、业主也可审阅校核三维设计模型和添加设计注释和红线标识等信息。

　　·Quicker Review Cycles

　　快速的查看周期，更加快速和直观的复核设计。通过3D模型，用户能够有效减少采用打印或者其它非交互式的沟通方式带来的工作量。

　　·Stunning Performance

　　卓越的性能，CADWorx Design Review具有直观的界面和在模型中快速而平稳漫游的能力。

　　·Impressive File Compression

　　出色的文件压缩能力，CADWorx Design Review能够在非常短的时间内完成文件的转换，并且生成只有原模型文件的八分之一大小的漫游文件。

　　·Ideal for Multi-Model Designs

　　多模型设计思想，无需用户去加载整体模型的各个分部，如果文件是采用的外部参考，它们将会自动添加到漫游模型当中。

软件特色

　　1、Custom Date列表：为模型创建一个下拉属性列表

　　2、新的Catelog Tables：Bolt Diameter、Bolt Length and End Prep Table

　　3、预先设定 ISOGEN中各个原件的端面类型：Start End branch(s)

　　4、描述区域中的字段更新

　　5、导入多个AutoCAD Plant 3D 等级

　　6、创建内外螺纹形式的针型

　　7、在description格式中增加空格和下划线及变径尺寸

　　8、为多端面阀门增加多个class和ratings

　　7、最小和最大管道长度

　　客户可以在数据库中设置最小和最大管道长度，这些长度将通过配管原则限制使用的管道长度。如果管道长度太短，程序不允许放置管道，如果长度大于最大管道长度，管道将自动会被截断。

　　8、元件自感应

　　每个元件都会自感应与它连接的元件，当元件移动时这些连接将会自动保持。当移动元件和附加元件需要改变方向时，它们会自动改变。

　　9、与压力容器强度设计软件PV Elite软件接口

　　CADWorx与压力容器强度设计软件PV Elite有双向接口，用户建立的设备模型可以导出到PV Elite中，也可将PV Elite建立的分析模型导入到CADworx中，且在任何一个软件中的修改，都可以同步体现到另外一个软件中来。

　　10、与管道应力分析CAESAR II软件接口

　　CADWorx与管道应力分析软件CAESAR II有双向接口，可实现管道模型的双向导入导出；这样配管工程师可以直接将3D管道模型传输给管道应力分析软件CAESARII，自动建立管道分析模型， 包含管道走向、尺寸、温度、压力、各点的约束形式等。

安装步骤

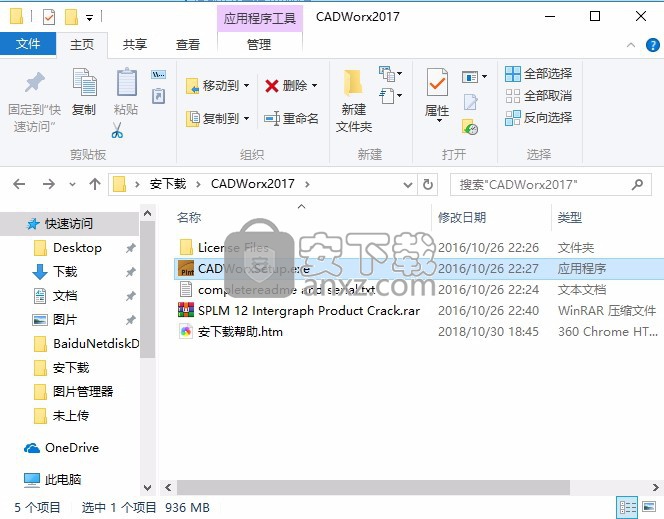

　　1、用户可以通过本网站提供的下载地址即可得到对应的程序安装包，双击主程序进行安装

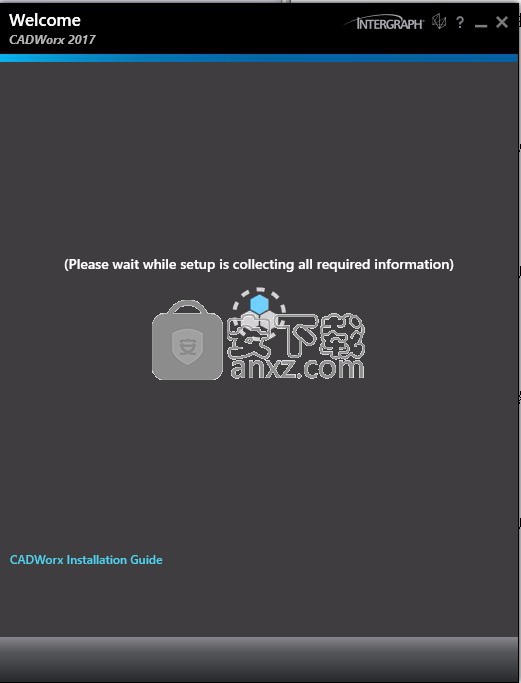

　　2、弹出程序文件解压界面，需要等待一会儿即可加载完成

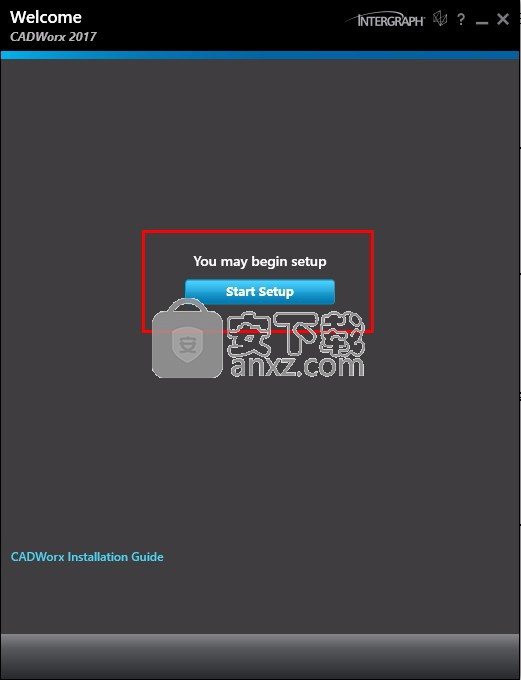

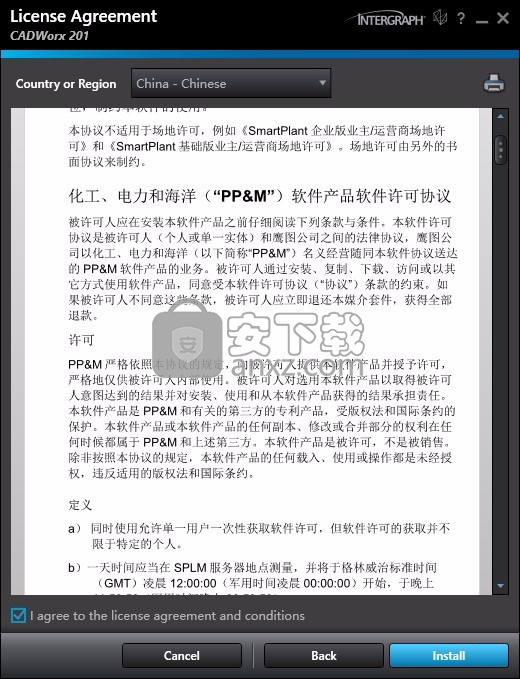

　　3、弹出此版本应用程序安装向导界面，点击图中标注的位置按钮进行程序安装

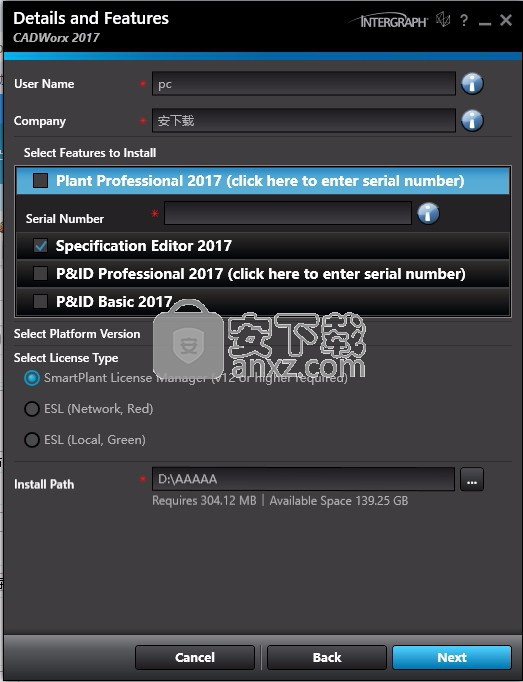

　　4、弹出一个信息填写界面，安装路径选择，程序类型以及组件选择界面，选择好，设置好后，点击下一步按钮即可

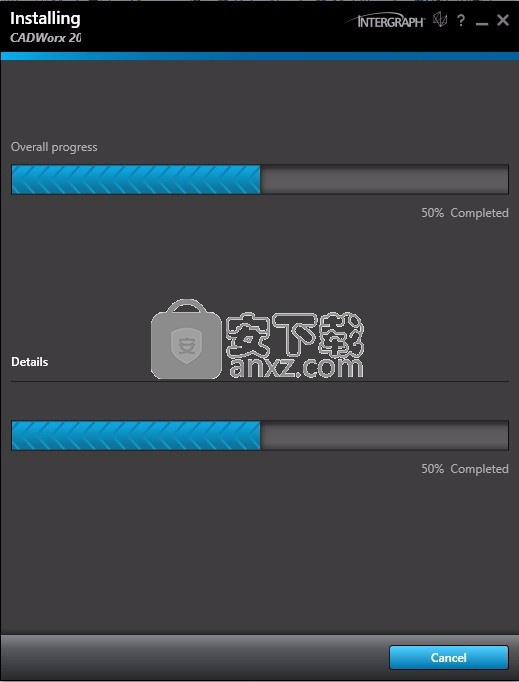

　　5、等待应用程序安装进度条选择界面，等待一会儿即可加载完成

　　6、等待应用程序安装完成后，点击完成按钮即可

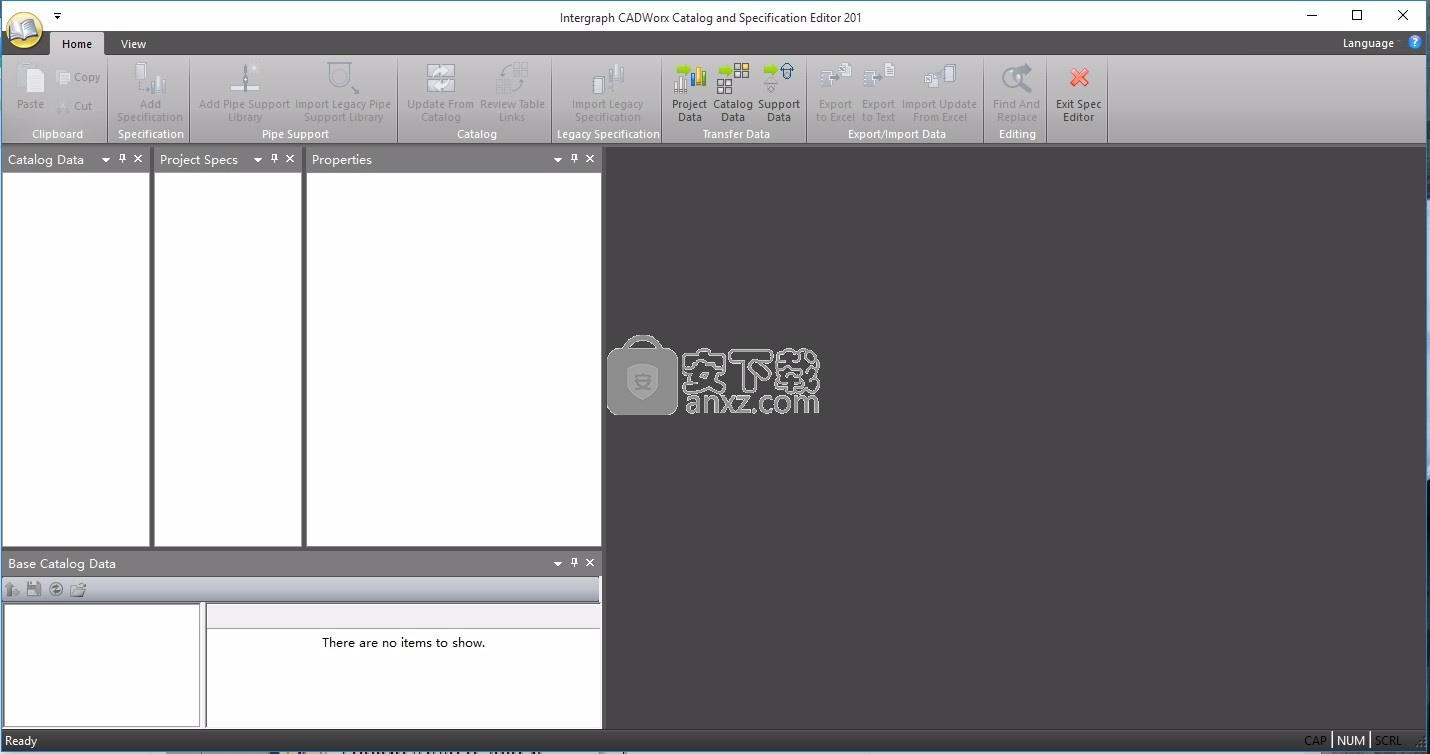

　　7、程序安装完成，点击打开应用程序，此时显示的为英文界面

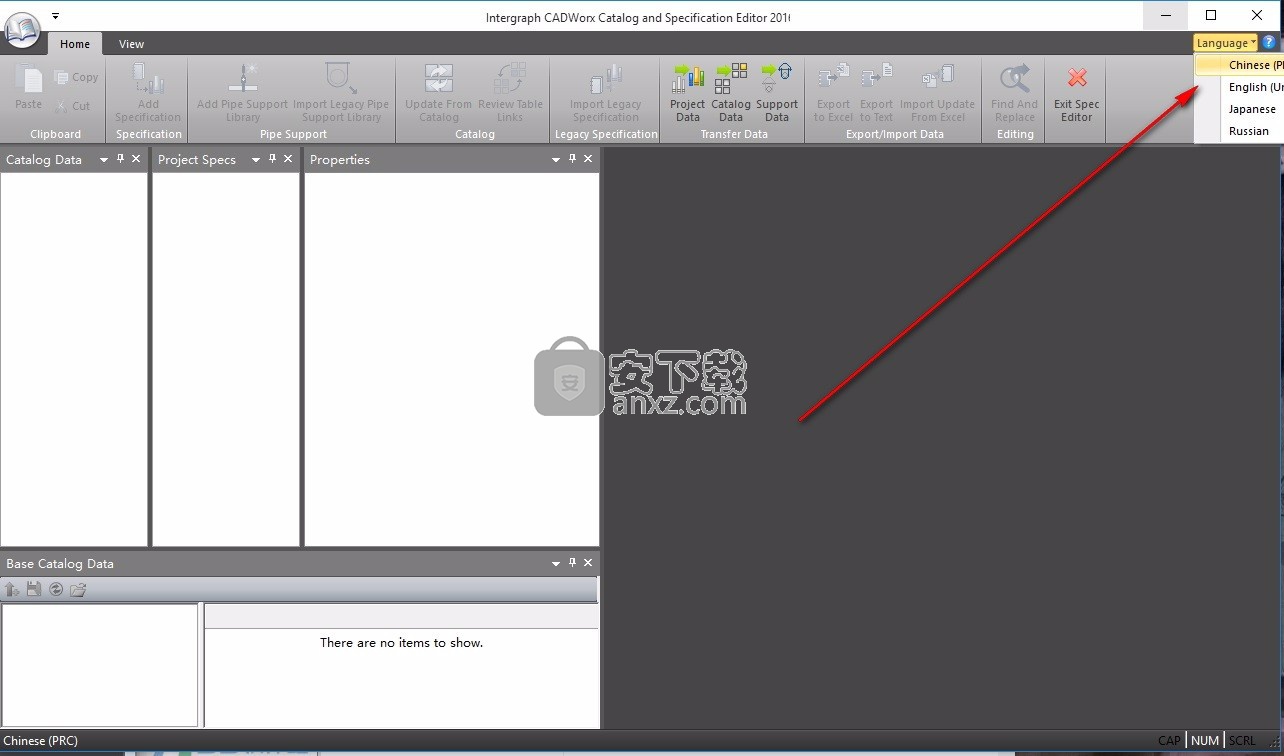

　　8、选择右上角的“language”然后选择“Chinese（PRC）”。

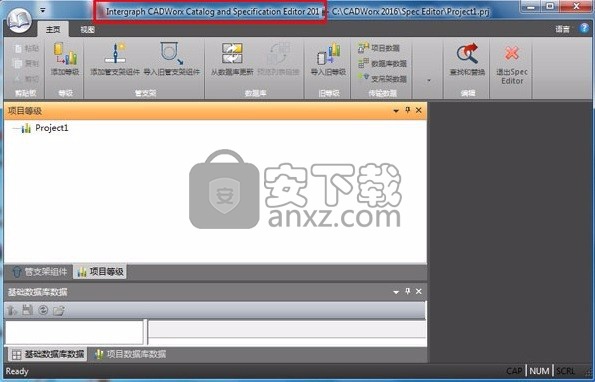

　　9、此时会自动更新软件，打开后便是中文界面。

使用说明

　　启动默认值

　　首次启动CADWorx Plant时，系统会提示您输入要在图纸中使用的测量系统。此对话框仅在您第一次启动CADWorx时显示。之后，配置文件名和位置存储在注册表中。可以使用以下选项：

　　帝国测量 - 帝国管道尺寸

　　恢复[Product Folder] \ Plant \ System \ Imperial.cfg文件。

　　公制测量 - 英制管尺寸

　　恢复[Product Folder] \ Plant \ System \ Metric.cfg文件。

　　公制测量 - 公制管道尺寸

　　恢复[Product Folder] \ Plant \ System \ Metric.cfg文件。

　　支持目录

　　不应使用CADWorx Plant打开[Product Folder] \ Plant \ Support文件夹中的图纸。如果在此文件夹中启动了绘图，则会显示一条错误，指示不应从该位置运行该软件。这会阻止CADWorx初始化或准备支持图纸。直接打开AutoCAD以修改这些图纸。

　　要创建基本配置文件，请参阅创建基本配置文件。

　　MVSetup

　　鼠标图标工厂菜单：实用程序> MVSetup

　　Plant使用AutoCAD提供的MVSETUP.LSP文件。该软件还在[Product Folder] \ Plant \ Support文件夹中提供了MVSETUP.DFS文件的简化版本。如果删除此文件，则软件会重新创建该文件。

　　可以修改MVSETUP.DFS文件以包含其他标题栏。 Plant使用这些标题块和Setup功能。 MVSetup例程具有允许您添加和删除标题栏的选项。工厂提供自己的标题块为您提供方便。植物标题栏具有附加属性以便于标记。

　　设置配置文件

　　使您可以在不同版本的AutoCAD中启动CADWorx。您需要以管理员权限运行Setup_Profile实用程序。

　　选择CADWorx

　　使您可以选择要运行的版本和产品。

　　CADWorx版本

　　具体说明您要运行的CADWorx版本。

　　CADWorx产品位置

　　指定从“产品列表”中选择的产品的CADWorx安装位置。

　　产品列表

　　指定要运行的产品，例如Plant或P＆ID。

　　选择AutoCAD

　　使您可以选择要为CADWorx版本运行的AutoCAD版本。

　　AutoCAD产品位置

　　指定在AutoCAD版本列表中选择的AutoCAD版本的位置。

　　AutoCAD版本列表

　　具体说明您要运行的AutoCAD版本。仅列出可用和受支持的AutoCAD版本。

　　在不同版本的AutoCAD中启动CADWorx

　　在[产品文件夹]中，右键单击“CADWorx_Setup_Profile.exe”，然后选择“以管理员身份运行”。

　　单击CADWorx版本，然后从列表中选择一个版本。

　　已安装的CADWorx产品显示在产品列表中。

　　从产品列表中选择一个或多个产品。

　　选择CADWorx产品时，该产品的当前AutoCAD将显示在“产品列表”下方。

　　从AutoCAD版本列表中选择要运行的AutoCAD版本。

　　该软件仅列出受支持的AutoCAD版本。

　　单击确定。

　　将显示CADWorx [产品] [版本]配置文件已创建消息框。

　　单击是。

　　CADWorx产品将在选定版本的AutoCAD中启动。

　　配置文件控制概述

　　您或管理员可以在建模环境中锁定一组可用的CADWorx配置设置和管道规则。

　　CADWorx Plant Setup根据对加载的配置（CFG）文件的Active Directory权限，在会话中将属性状态调整为启用或禁用。

　　管理员可以根据需要确定要在共享配置文件中包含或排除哪些设置和管道规则，并将该文件锁定。

　　对于对文件具有只读权限的任何人，您不能在设计会话中更改共享配置文件中包含的设置和管道规则。

　　对于对文件具有只读权限的任何人，您可以更改设计会话中从共享配置文件中排除的设置和管道规则。个人首选项存储在本地用户配置文件中，并在您从加载的配置文件中排除设置时始终一致地应用。

　　配置设置

　　指定所选配置设置的值。

　　在安装过程中为设置配置文件中的英制或公制设置绘图参数。如果要将配置设置更改为绘图参数，请使用“绘图原型”变量更改绘图设置。

　　保存配置文件时，软件仅保存您在“包括在CFG中”列中检查的设置。

　　配置设置

　　显示要更改的变量。更改文本框列表中的变量值。有关更多信息，请参阅启动变量。

　　包含在CFG中

　　指定保存到配置文件的配置设置。选中主标题中的复选框以清除全部或选择所有配置设置。本地用户首选项控制您未包含在配置文件中的任何设置。

　　下面的流程图概述了CADWorx Plant用于确定在开始新绘图时如何加载配置文件的逻辑。

　　配置文件逻辑

　　下面的流程图概述了CADWorx Plant用于确定打开现有图形时配置文件加载方式的逻辑。每次打开现有图形时都会应用此逻辑。

　　配置文件逻辑

　　如果将配置文件的用户权限设置为只读，则无法修改配置文件控制的设置。您也无法覆盖配置文件。

　　绘图原型

　　默认值：英文/英寸

　　允许值：英制/英制，公制/英制和公制/公制

　　使您可以选择绘图环境类型：

　　英文/英制

　　使用英制尺寸和英制管尺寸。

　　公制/英制

　　使用英制管尺寸的公制尺寸。

　　公制/公制

　　使用公制尺寸和公制管道尺寸。

　　AlphaSizeControl

　　默认值：0

　　允许值：0,1,2,3,4,5,6,7,8,9或10

　　控制Alpha大小中使用的小数位数。将此变量设置为零不会在Alpha大小中放置小数。将变量设置为1到9的值会在Alpha Size中放置1到9个小数位。将此变量设置为10可抑制Alpha大小中的尾随零。

　　值为0的示例：

　　对于英制管道尺寸：4 1/2“将是4 1/2”或6“将是6”

　　对于公制管道尺寸：50将是50或60.3将是60

　　值为3的示例：

　　对于英制管道尺寸：4 1/2“将是4.500”或6“将是6.000”

　　对于公制管道尺寸：50将是50.000或60.3将是60.300

　　值为10的示例：

　　对于英制管道尺寸：4 1/2“将是4.5”或6“将是6”

　　对于公制管道尺寸：50将是50或60.3将是60.3

　　如果希望小数以英制或公制的Alpha大小显示，建议的设置为10。

　　删除了XDATA

　　键盘图标命令行：CWSHOWNOXD

　　突出显示已删除XDATA的组件。

　　在命令行上键入CWSHOWNOXD，然后按Enter。

　　在命令行上键入S或E以选择整个绘图，然后按ENTER键。

　　选择要更改的组件，然后按Enter。

　　如果在步骤2中选择了“整个绘图”选项，则步骤3不适用。

　　删除了XDATA的组件在图形中突出显示。

　　恢复XDATA

　　键盘图标命令行：CWADDXD

　　将已删除的XDATA从选定的规范还原到CADWorx组件。

　　您还可以使用CWADDXDLN更改行号数据。

　　在命令行上键入CWADDXD，然后按ENTER键。

　　选择要更改的组件，然后按Enter。

　　在命令行上键入S或E以选择整个绘图，然后按ENTER键。

　　选择要更改的组件，然后按Enter。

　　如果在步骤2中选择了“整个绘图”选项，则步骤3不适用。

　　XDATA被添加到组件中。

　　要还原组件的xdata，必须使用该组件的原始规范。

　　BomBoltControl

　　默认值：0

　　允许值：0,1,2或3

　　指定Plant Isogen物料清单中的螺栓放置。

　　以CADWorx 2002之前的格式放置集合的数量，例如：

　　QUANTITY = 4，ALPHA_SIZE = 3/4“，LONG_DESC =（8）带螺母的螺柱。

　　放置总螺栓的数量，并从长描述中剥离设定的数字，例如：

　　QUANTITY = 32，ALPHA_SIZE = 3/4“，LONG_DESC =带螺母的螺柱。

　　放置一组的数量，基于法兰大小的alpha大小，并将螺栓直径附加到长描述，例如：

　　QUANTITY = 4，ALPHA_SIZE = 12“，LONG_DESC =（8）3/4”带螺母的螺柱。

　　放置总螺栓的数量，从长描述中剥离设定的数量，根据法兰尺寸放置阿尔法尺寸，并将螺栓直径附加到长描述，例如：

　　QUANTITY = 32，ALPHA_SIZE = 12“，LONG_DESC = 3/4”带螺母的螺柱。

　　当此选项设置为1或3时，螺栓的长描述必须包含括号括起的集合中的螺栓数。软件使用括号中的值作为新数量。然后，当在材料列表中显示时，该数字将从长描述中自动删除。
