magicad for AutoCAD 2011

　　MagiCAD 2016是一款全球领先的机电BIM软件，它是一款非常强大的插件工具，新版本优化了通风和管道功能模块，IFC导出支持绝缘的自有属性集，可以为绝缘对象定义属性集，在使用过程中未为绝缘对象定义属性集，则继承属性像以前一样从管道或管道；新版本已更正连接到连接节点类型“无”的管道大小的问题，当连接节点放在加热管的末端时，用户可以根据自己的需要调整大小运行到系统、连接节点的功率变大，运行大小调整，如果流量需要更大的管道，则连接到连接节点的管道变大、如果将功率设置为原始值并再次运行尺寸，则管道应变为其原始尺寸，MagiCAD将管道为连接管道，其尺寸不应更改，在此版本中已经进行了更新。实用又强大，需要的用户可以下载体验

新版功能

　　一、全面支持Autodesk AutoCAD 2012平台

　　全面支持最新的AutoCAD 2012及相关平台，包括AutoCAD MEP 201

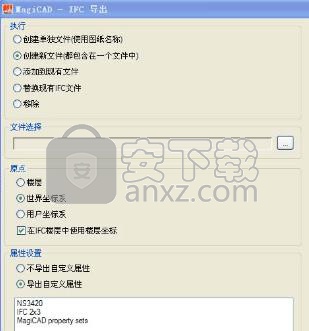

　　二、更强大的IFC导出功能

　　支持将不同专业的MagiCAD模型一键导入同一个IFC文件

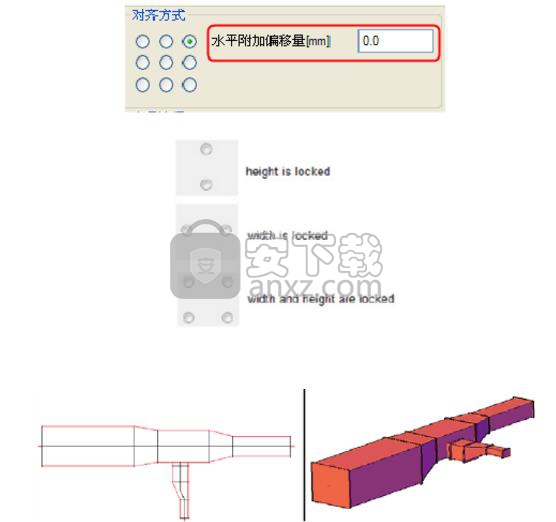

　　三、矩形风管对齐设定功能

　　1.新增的“9点式”对齐方式设定，可以在绘制的同时，完成风管的对齐调整，方便依据吊顶或屋顶进行管道的铺设

　　2.独立锁定矩形管道的“宽”与“高”

　　3.新增的“水平附加偏移量”，可以快速地实现风管沿墙一定距离的绘制

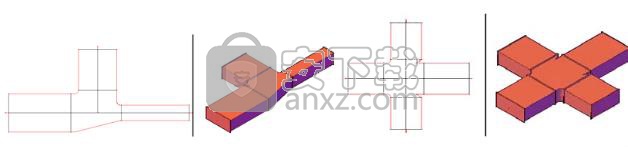

　　四、增加多种特殊连接件

　　根据中国的实际情况，增加了风管道，特别是矩形风管道特殊连接部件，使得生成的模型结果，更加接近实际施工情况

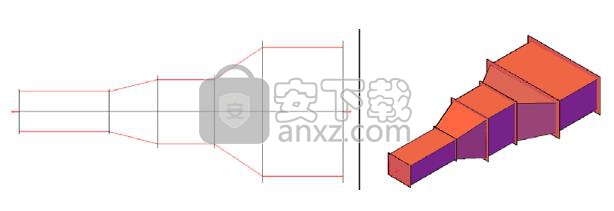

　　1.S型连接

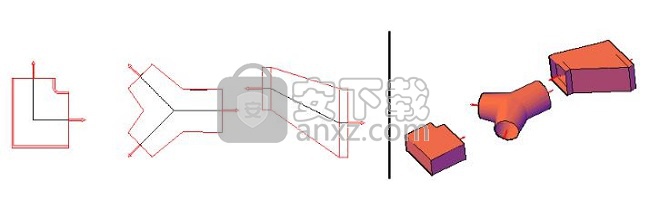

　　2.Y型连接

　　3.三通、四通连接

　　4.分支管道承差直连

　　五、动添加柔性风管连接

　　风管连接末端设备时，可以设定连接为柔性风管，并设定连接长度，操作更加自由

　　六、可以按管道规格自定义法兰尺寸

　　按照管道尺寸规格，可以设定法兰出头长度及厚度，更符合实际做法

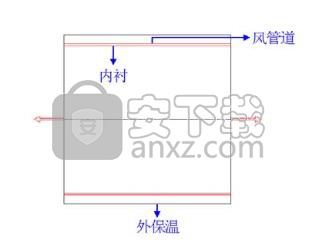

　　七、可以增加管道内衬

　　按照管道尺寸规格，可以设定风管道内衬厚度，并在进行管道水力计算中，考虑内衬厚度的影响

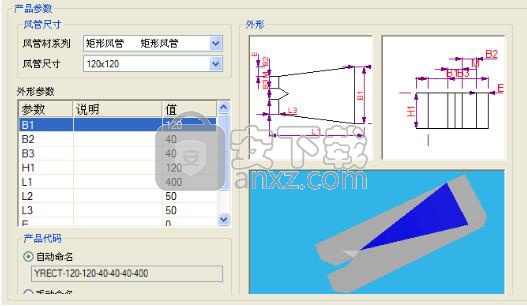

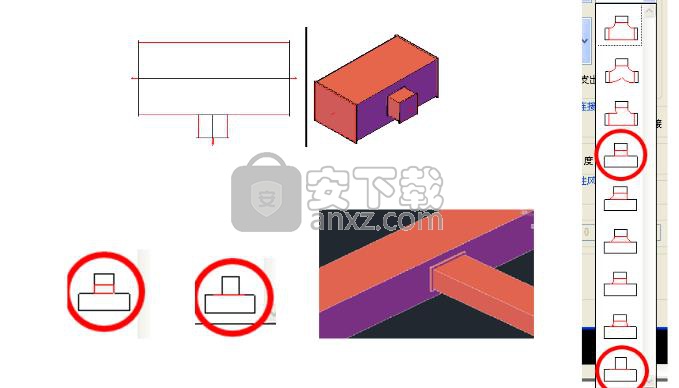

　　八、可以自由布置风管道连接件

　　支持单独布置风管道连接件，并可设定连接件的部分形状，使风管道连接更加自由

　　九、材料统计中可以反映保温层展开面积

　　在进行材料统计的时候，可以在材料清单中看到风管道保温层的展开面积，使清单内容更加的详细

　　十、中国本地产品库的扩充，包括冷水机组、排风扇等众多新产品类型

　　添加更多的中国本地产品库，使用者的选择将更加多样化，最终得到的BIM模型更加的详实

　　十一、电气模块增加工况模拟计算，可以为配电盘选型提供参考

　　可以根据电气回路中连接的末端设备，自动统计配电箱的有功功率和视在功率，并可以预先设定各种工况，模拟不同工况下的载荷

软件特色

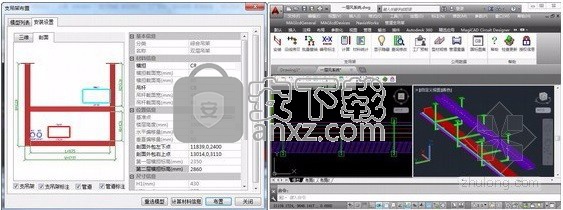

　　1、集中化、开放化的项目管理体系

　　2、庞大的、完善的产品族库

　　3、专业化的管道水力计算

　　4、高效实用的编辑工具

　　5、最大限度地辅助Revit平台，实现二维出图

　　6、便捷的预留孔洞功能

　　7、包含专业信息的IFC输出功能

　　8、业内知名厂商的真实产品，可直接插入到您的设计中

　　9、边绘图、边计算，及时确保设计数据合理、有效

　　10、可同时绘制二维平面图、三维立体图

　　11、自动设备、建筑碰撞检测，及时发现、及时解决

　　12、经验源于多年技术沉淀、上千个项目

　　13、MagiCAD插件让您产品选型更快、更准确

　　14、自始至终的BIM软件

安装步骤

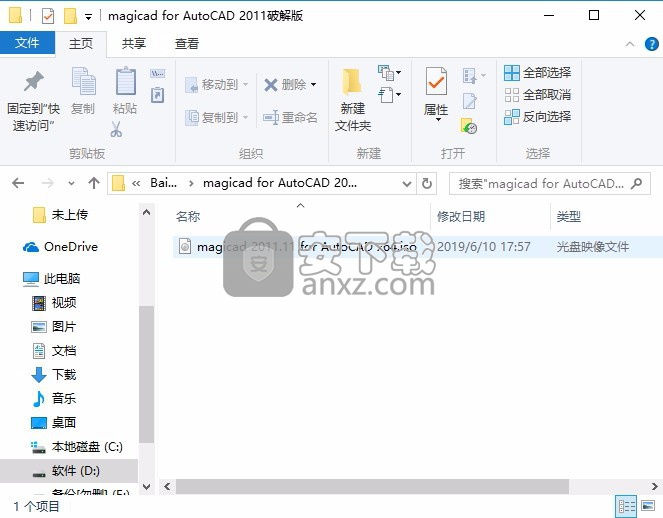

　　1、用户可以通过本网站提供的下载地址即可得到对应的程序安装包

　　2、安装程序需要加载到光驱才能够使用。用户需要下载软碟通(ultraiso)。

　　3、弹出此版本应用程序安装向导界面，使用鼠标勾选我同意程序安装许可协议，点击下一步按钮即可

　　4、可以根据自己熟悉的语言进行安装，可选择默认，因为是中文

　　5、点击改变按钮即可将应用程序安装路径更改，更改后需要记住更改路径

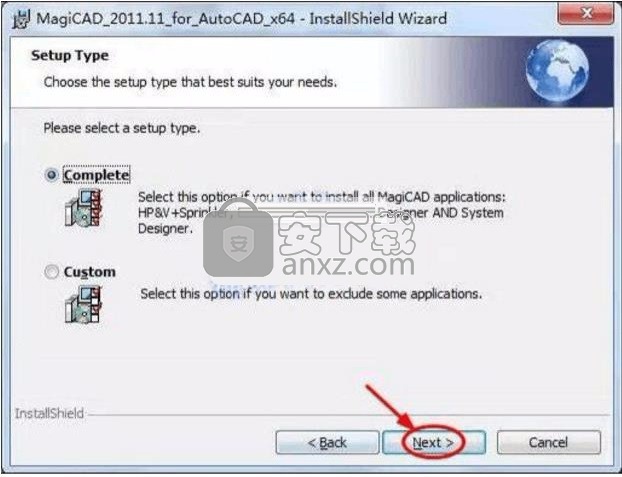

　　6、弹出应用程序安装确认界面，选择默认安装，用户可以自行更改程序安装类型

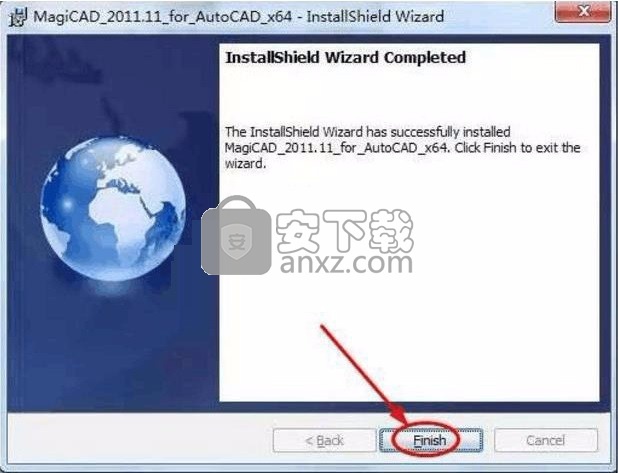

　　7、等待应用程序安装完成后，点击完成按钮即可

方法

　　1、将ISO镜像文件中的crack文件复制到安装目录下替换即可。

　　2、打开程序路径文件夹，将其复制到安装目录下，默认安装目录为C:\Program Files (x86)\IGE+XAO\SEE Electrical V7R2

　　3、完成以上操作步骤即可将应用程序完成

使用说明

　　一、通用功能

　　1. 全面支持AutoCAD 平台

　　全面支持最新的AutoCAD 平台。包括纯AutoCAD及对应版本的其他AutoCAD扩展平台（例如AutoCAD Architecture或AutoCAD MEP等）；

　　MagiCAD 2019 for AutoCAD软件全模块均支持AutoCAD2015-2019版本。

　　2. 更新优化“更改特性”功能

　　优化后的“更改特性”功能，支持同时修改多个属性；

　　使用特性过滤器，可以更加高效、便捷地检索需要修改的对象特性。

　　3.新增标注文字下的对象隐藏功能

　　标注文字置顶显示，隐藏标注文字下的图形对象，便于平面识图；

　　支持当前图纸与外部参照图纸；

　　“添加区域覆盖边框”功能会在选定的标注文字位置添加一个区域覆盖边框，同时将标注文字置顶显示。

　　二、专业模块部分

　　1. 支持用户自定义喷洒系统“危险等级”

　　定义“喷洒系统设计区域”可选择自定义危险等级；喷洒系统计算结果中可查看喷洒设计区域和危险等级内容。

　　2.优化电气专业管段编号功能

　　支持自定义编号格式的取值范围及编号所属对象有效性设定，使得仅在有效性范围设定中的对象类型参与编号；

　　可选择编号有效性所属对象包括电力设备、电信设备、电缆桥架等。

　　3.其他更新

　　支持计算回路中连接设备的数量以及电信&数据系统、楼宇自动化系统回路中最长分支长度。

　　三、产品库制作器及产品库部分

　　1. MagiCreate程序的更新

　　安装MagiCAD 2019程序的时候，MagiCreate 将不会包含在内。

　　用户可以通过MagiCAD Plugins 进行下载安装。或通过MagiCAD 官网下载页面进行下载安装。

　　当您通过MagiCAD Plugins进行下载安装时，点击Plugin Manager，软件会自动进行插件的检查更新。

　　通过Plugin Manager下载后，在附加模块中会多出相应插件模块：

　　最新版MagiCreate程序可以支持更多的产品类别，例如防火阀、多联机组和集水器等，部分新增产品见下图：

　　第二部分 模板更新说明

　　根据MagiCAD for AutoCAD 版本，对原有的各专业项目管理文件进行更新。

　　1. V&P的项目管理文件主要更新内容包括：

　　更新dwt图形样板文件；

　　新增喷洒系统国标危险等级划分；

　　设定默认IFC导出配置文件路径；

　　更新项目管理文件，使其可以应用于MagiCAD for AutoCAD。

　　2. El的项目管理文件主要更新内容包括：

　　更新dwt图形样板文件；

　　设定默认IFC导出配置文件路径；

　　更新项目管理文件，使其可以应用于MagiCADfor AutoCAD。

　　3. Room的项目管理文件主要更新内容包括：

　　更新dwt图形样板文件；

　　更新项目管理文件，使其可以应用于MagiCAD for AutoCAD。
