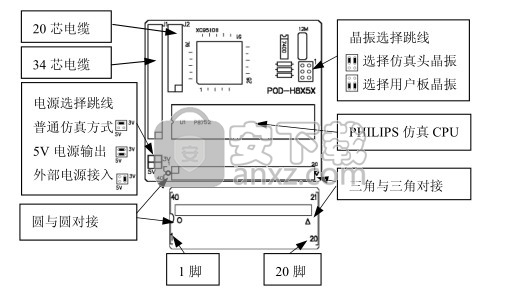

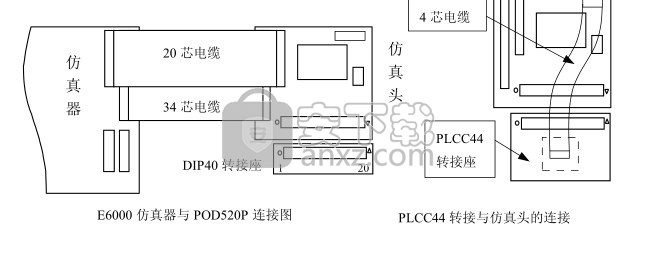

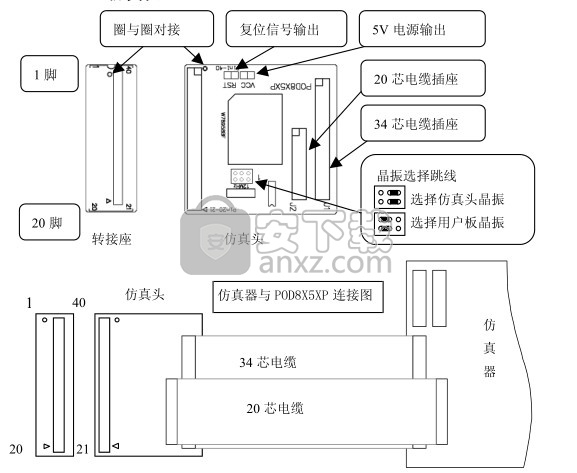

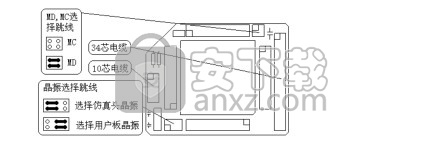

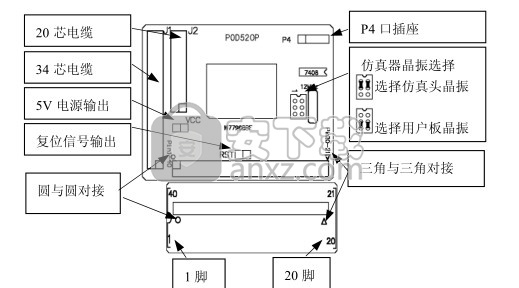

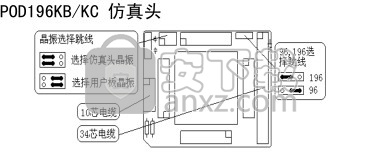

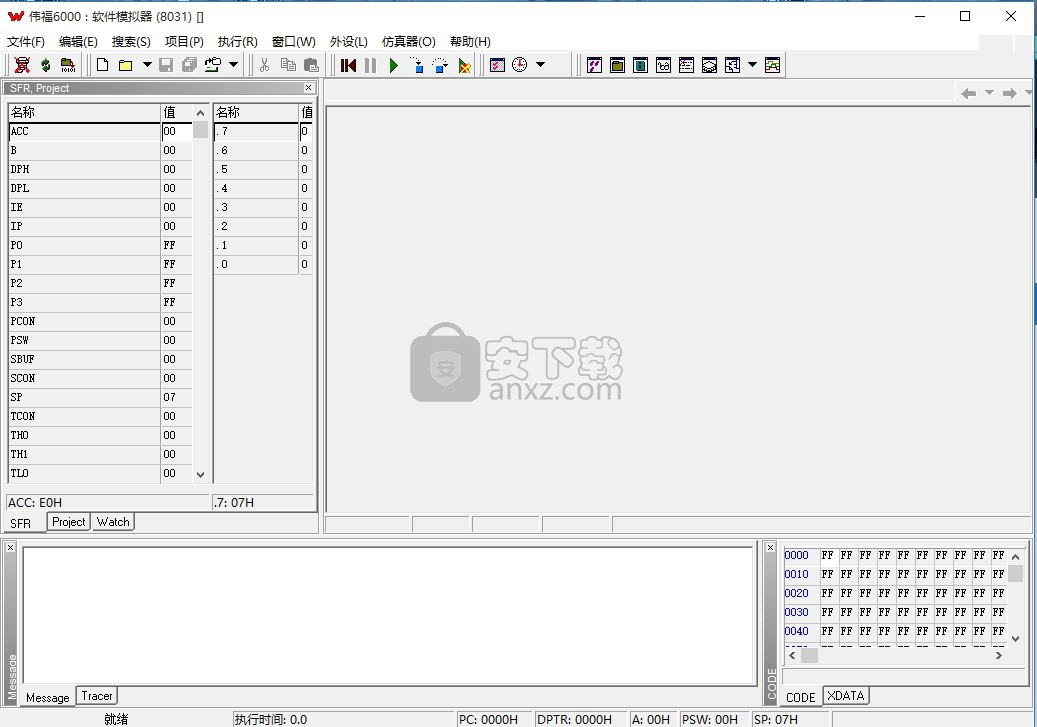

　　WAVE6000集成调试软件又称伟福6000软件模拟器，它是一款方便实用，功能强大的单片机开发软件；支持多种型号单片机；伟福仿真品种多、功能强,和国内外同类高档仿真器功能相比,软、硬件方面具有多种先进特点；程序内置的POD8X5XP仿真头为POD8X5X改进型，可配E00系列,E6000系列,K51系列仿真器,用于仿真MCS51系列及兼容单片机,可仿真CPU种类为8031/32,8051/52,875X,89C5X,89CX051,华邦的78E5X,LG的97C51/52/1051/2051；配有40脚DIP封装的转接座,可选配44脚PLCC封装的转接座，选配2051转接座可仿真20脚DIP封装的89CX05CPU；当用户板功耗不大时,可以短接5V电源输出跳线,由仿真器供电给用户板,一般情况下请不要短接此跳线；如果短接复位信号输出跳线,当用软件复位程序时,仿真头的复位脚会输出一个复位信号,以复位用户板的其它器件；需要注意的是:如果用户板有复位电路,请不要此跳线，强大又实用，需要的用户可以下载体验

软件功能

　　1、数据存储器

　　①n8051单片机数据存储器用于暂存程序执行过程中产生的数据和运算结果等。

　　②n8051单片机数据存储器也可以分为片内数据存储器和片外数据存储器。

　　当片内数据存储器不够用时，可扩展片外数据存储器。

　　一般情况下，片外数据存储器的容量不超过64KB。

　　与内、外部的程序存储器不同，内部和外部数据存储器空间存在重叠(内部RAM的地址范围为00H～07FH, 外部RAM的地址范围为0000H～0FFFFH)，通过不同指令来区别

　　。当访问内部RAM时，用MOV类指令;当访问外部RAM时，则用MOVX类指令，所以地址重叠不会造成操作混乱。

　　③n8051单片机的内部数据存储器空间共计128字节，占用00H～7FH地址范围。特殊功能寄存器区也是128字节，占用80H～0FFH这段空间。

　　④n片内数据存储器分成三大部分：工作寄存器区、可位寻址区、通用RAM区。

　　2、特殊功能寄存器

　　①n特殊功能寄存器(SFR)也称为专用寄存器，特殊功能寄存器反映了51单片机的运行状态。很多功能也通过特殊功能寄存器来定义和控制程序的执行。

　　②n在8051单片机中设置了21个特殊功能寄存器,它们不连续地分布在地址为80H-FFH的128个字节的存储空间中。

　　③n在这21个SFR中，凡是字节地址能被8整除(即16进制的地址码尾数为0或8)的11个单元均具有位寻址能力,有效的位地址共有82个。表3-3是特殊功能寄存器分布一览表。

　　④n82个有效位地址可用位地址、位符号、单元地址.位序和寄存器名.位序四种方法来表示，但一般是用位符号或寄存器名.位序来表示的。

软件特色

　　1、51单片机指令系统

　　指令、指令系统的概念

　　n指令是使计算机内部执行的一种操作，提供给用户编程使用的一种命令。

　　由构成计算机的电子器件特性所决定，计算机只能识别二进制代码。

　　以二进制代码来描述指令功能的语言，称之为机器语言。由于机器语言不便被人们识别、记忆、理解和使用，因此给每条机器语言指令赋予助记符号来表示，这就形成了汇编语言。

　　也就是说，汇编语言是便于人们识别、记忆、理解和使用的一种指令形式，它和机器语言指令一一对应，也是由计算机的硬件特性所决定的。

　　n指令的描述形式有两种：机器语言形式和汇编语言形式。现在描述计算机指令系统及实际应用中主要采用汇编语言形式。采用机器语言编写的程序称之为目标程序。

　　采用汇编语言编写的程序称之为源程序。计算机能够直接识别并执行的只有机器语言。

　　汇编语言程序不能被计算机直接识别并执行，必须经过一个中间环节把它翻译成机器语言程序，这个中间过程叫做汇编。

　　汇编有两种方式：机器汇编和手工汇编。机器汇编是用专门的汇编程序，在计算机上进行翻译;

　　手工汇编是编程员把汇编语言指令逐条翻译成机器语言指令。现在主要使用机器汇编，但有时也用到手工汇编。

安装步骤

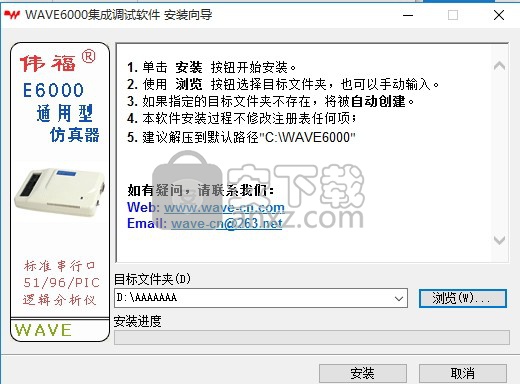

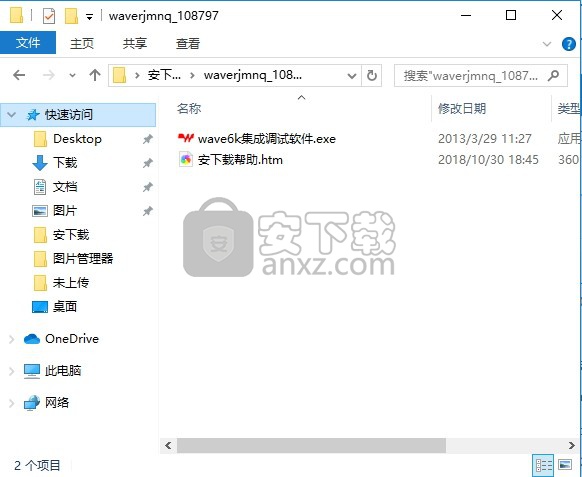

　　1、浏览至此，需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、解压后，将数据包进行解压，弹出程序安装界面，用户可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

　　3、等待应用程序安装进度条加载完成即可，需要等待一小会儿

　　4、根据提示点击安装，弹出程序安装完成界面，安装完成后即可进入程序主界面

使用说明

　　硬件方面先进的特点:

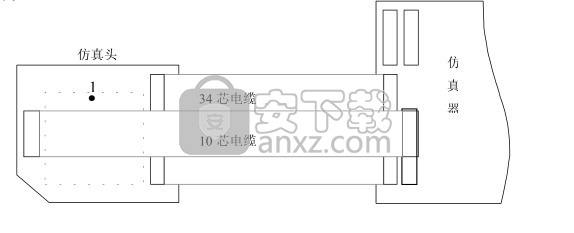

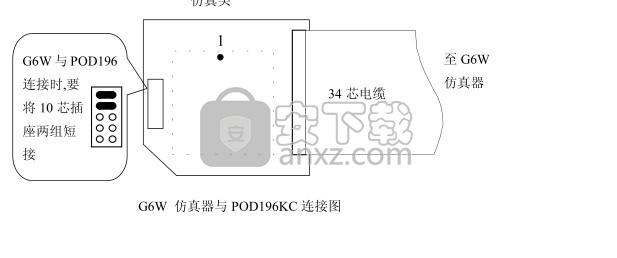

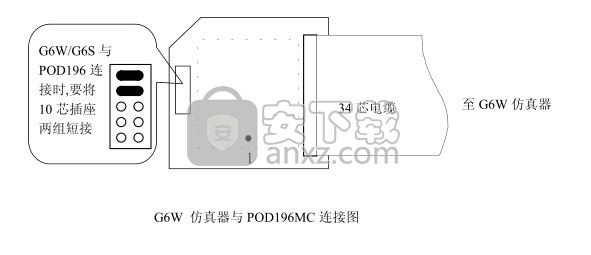

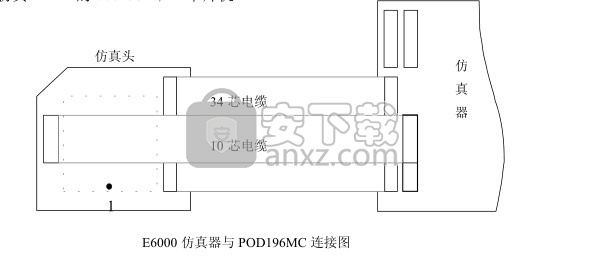

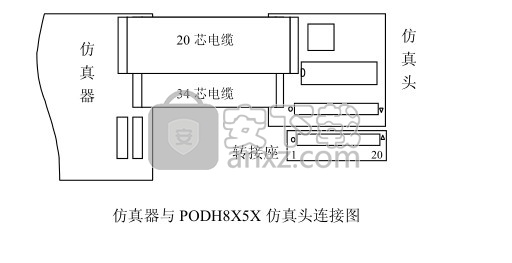

　　1.通用仿真器:主机+POD组合,通过更换POD,可以对各种CPU进行仿真。

　　对不同的应用场合,用户如果选择不同的CPU,通常就要更换仿真器,而伟福仿真器则采用主机+POD组合

　　支持多类CPU仿真。

　　只需通过更换不同的POD,即可对各种不同类型的单片机进行仿真。

　　为用户提供了一种灵活的多CPU仿真系统。

　　2.仿真CPU外置:直接位于用户板的上方,提高仿真频率以及降低信号噪声,而无须缩短您的仿真电缆。

　　3.强大的逻辑分析仪综合调试功能:逻辑分析仪由交互式软件菜单窗口对系统硬件的逻辑或进序进行同步实时采样,并实时在线调试分析,采集深度32K(E6000/L),最高时基采样频率达20M,40路波形的可精确实时反映用户程序运行时的历史时间。

　　系统在使用逻辑分析仪时,除普通的单步运行、键盘断点运行、全速硬件断点运行外,还可实现各种条件组合断点如:数据、地址、外部控制信号、CPU内部控制信号、程序区间断点等。

　　由于逻辑分析仪可以直接对程序的执行结果进行分析,因此极大地便利于程序的调试。随着科学技术的发展,单片机通讯方面的运用越来越多。

　　在通讯功能的调试时,如果通讯不正常,查找原因是非常耗时和低效的,您很难搞清楚问题到底在什么地方,是波特率不对,是硬件信道有问题,是通讯协议有问题,是发方出错还是收方出错。

　　有了逻辑分析仪,情况则完全不一样,用它可以分别或者同时对发送方、接收方的输入或者输出波形进行记录、存储、对比、测量等各种直观的分析,可以将实际输出通讯报文的波形与源程序相比较,可立即发现问题所在,从而极大地方便了调试。

　　4.强大的跟踪器功能:跟踪功能以总线周期为单位,实时记录CPU仿真运行过程中,总线上发生的事件,其触发条件方式同逻辑分析仪。

　　跟踪窗口在仿真停止时可收集显示跟踪的CPU指令记忆信息,可以以总线反汇编码模式、源程序模式对应显示跟踪结果。

　　屏幕窗口显示波形图最多跟踪记忆指令3K并通过仿真器的断点、单步、全速运行或各种条件组合断点来完成跟踪功能。总线跟踪可以跟踪程序的运行轨迹。可以统计软件运行时间。

　　5.波形发生器功能:伟福E6000/L仿真器可以输出8路可编程数字波形,波形深度达32K最高频率为20MHz。用户在设计初期和测试时常常为没有理想的输出信号源而苦恼,一些简单的脉冲又不能满足逻辑时序的要求。

　　这时就非常需要有一种波形宽度可编程,相互时序可编程,波形的产生又能与用户的程序运行同步,脉冲波形频率可选择的设备。

　　伟福仿真器E6000/L所附带的波形发生器就能满足您的要求,它可以向用户板上输出多达8路可编程的与程序同步的复杂数字波形,为设计人员提供各种数字信号源,例如常用的串行通信信号,I2C,SPI等波形。

　　6.影子存储器:用户在程序全速执行时,可以实时观察到时MCS51系列CPU和MCS96系列CPU的外部数据的变化。

　　用户常常希望在程序全速执行时,外部数据的变化情况,以及时了解程序的运行状态,影子存储器可以在程序运行时,为外部存储器建立映像,从而可以实时观察到外部数据的变化。

　　7.代码覆盖:使用此功能可观察到源程序各代码行,是否被执行过。

　　在程序执行多分支结构的程序,用户常常希望知道那些代码被执行,那些代码没有被执行。

　　代码覆盖功能在源程序行以不同的颜色标志程序执行情况。

　　8.程序时效分析:统计每个函数、过程运行时间,以及占整个程序运行时间的百分比。

　　在设计高效率程序时,就要知道程序中各函数、各过程运行时间及占总时间的百分比,程序时效分析可以对此进行统计分析。

　　9.数据时效分析:与程序时效分析相似的是,数据时效分析,它可统计每个变量被访问的次数及占整个程序访问次数的百分比。

　　通过数据时效分析可以数据的访问效率,以优化存储器单元配置。

　　10.硬件测试:对于MCS51系列CPU和CS96系列CPU可以静态地输出地址、数据以及ALE、PSEN、BHE、RD、WR等读写控制信号,从而可以从用户板上静态地测量这些信号的值,从底层去控制、分析电路的工作状态,可以准确方便地检测硬件方面的隐蔽问题。

　　11.事件触发:用于指定用户程序运行时,出现的各种事件,这些事件包括地址条件、数据条件、控制信号条件、外部信号条件以及这些条件的组合,用这些事件来触发、控制逻辑分析仪、程序跟踪器的运行,以捕捉程序运行时出现的各类复杂情况,迅速定位设计中软、硬件问题所在。

　　12.记时器:记录程序运行时间。

　　13.双CPU结构:由监控CPU控制仿真CPU完成仿真工作,100%不占用户资源。全空间硬件断点,不受任何条件限制,支持地址、数据、外部信号、事件断点、支持实时断点计数、软件运行时间统计

　　软件方面先进的特点:

　　14.Wave6000及 Keil uvision双平台:Wave6000IDE环境,中/英文界面可任选,用户源程序的大小不再有任何限制。有丰富的窗口显示方式,多方位,动态地展示仿真的各种过程,使用极为便利。仿真器同时还可以直接工作于 Keil uVision调试环境下,适应不同的用户操作习惯。

　　15.双工作模式:a)软件模拟仿真(不用仿真器也能模拟运行用户程序)。b)硬件仿真。

　　16.真正集成调试环境:集成了编辑器、编译器、调试器,源程序编辑、编译、下载、调试全部可以在一个环境下完成。且伟福的多种仿真器,及所支持各种CPU仿真全部集成在一个环境下。

　　可仿真MCS51系列,MCS196系列,Microchip PIC系列CPU。为了跟上形势,现在很多工程师需要面对和掌握不同和项目管理器、编辑器、编译器。

　　他们由不同的厂家开发,相互不兼容,使用不同的界面。学习使用都很吃力。

　　伟福 WINDOWS调试软件为您提供了一个全集成环境,统一的界面,包含一个项目管理器,一个功能强大的编辑器,汇编Make、 Build和调试工具并提供一个与第三方编译器的接口。

　　由于风格统一,从而大大节省了您的精力和时间。

　　17.项目管理功能:现在单片机软件越来越大,也越来越复杂,维护成本也很高,通过项目管理可化大为小,化繁为简,便于管理。项目管理功能也使得多模块,多语言混合编程成为可能。

　　18.多语言多模块混合调试:支持ASM(汇编)、PLM、C语言多模块混合源程序调试,在线直接修改、编译、调试源程序。如果源程序有错,可直接定位错误所在行。

　　19.直接点屏观察变量:在源程序窗口点击变量就可以观察此变量的值,方便快捷。

　　20.功能强大的变量观察:支持C语言的复杂类型,树状结构显示变量,

　　21.强大的书签、断点管理功能:书签、断点功能可快速定位程序,为编写、查找、比较程序提供帮助。

　　22.类似E的前进、后退定位功能:可以在项目内跨模块地定位光标前一次或后一次位置,为比较、分析程序提供帮助。
