skworkshop(显控SK编程软件)

　　SKWorkshop通用版工业自动化组态画面编辑软件是一种用于快速构造和生产嵌入式计算机监控系统的组态软件，在汇集了多年组态软件开发与应用经验的基础上，采用目前先进的计算机软件技术，以窗口为单位，构造用户运行系统的图形界面，通过对现场数据的采集处理，以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际工程问题的方案，在自动化领域有着广泛的应用；Samkoon SK系列触摸屏是高质量的人机界面产品，整个触摸屏集成了CPU单元，输入输出单元，显示屏，内存等模块单元；可以广泛的用在工业各行各业的控制系统上，采用软硬件的优化设计，使得产品在触摸精度和准度，还有画面色彩上都符合机器控制的需求。强大又实用，需要的用户可以下载体验

软件功能

　　samkoon sk系列触摸屏是高质量的人机界面产品，整个触摸屏集成了cpu单元，输入输出单元，显示屏，内存等模块单元。

　　它供供了标准的串行接口与其它设相连，支持与当前市面上主流plc通信，如三菱、西门子、欧姆龙等，并可以根据客户的要求开发通信驱动。

　　samkoon sk系列触摸屏的组态软件是skworkshop，skworkshop软件为用户提供画面组态、驱动设置、控件等功能，目前最新版本为v5.0.2.1。

　　skworkshop利用了Windows系统的优点，界面一致性好，简单，菜单的布局接近与WINDOWS操作习惯，易学易用，工程设计人员可以在SKWorkshop中开发适合自己工程使用的组态。

　　它的功能结构特点可以减少开发自动化项目的时间，缩短系统升级和维护的时间，与第三方应用程序无缝集成，增强生产力。

软件特色

　　skworkshop软件会给新建的画面分配一个画面序号，表示这是当前工程的第几个画面，画面序号是从0开始的，但是软件给每个画面自动分配的编号是从1开始的，即第一个画面的序号是1，第五个画面的序号是5。

　　画面的序号无法修改。要改变新建画面的背景色时，只需在当前背景色右下的黑色小三角型单击即可弹出颜色选择框。

　　skworkshop组态软件提供了丰富的颜色选择。

　　颜色选择框提供两百多种颜色给使用者快速选择，如还未能满意，可点击颜色选择框右下角的按钮打开基本颜色对话框来自定义颜色。

　　在基本颜色对话框中先选择基本颜色，然后在中间的方形颜色区域内，拖曳鼠标调节所需颜色区域，接着还可以在右边竖型矩形框内拖曳鼠标来完成所需颜色的确定，

　　最后点击右下方的添加到自定义颜色按钮，点击确定即可得到所需的颜色。

　　也可以直接在添加到自定义颜色按钮上方红绿蓝三种基色右边的方框内，输入用户所需颜色对应的三种基色值，也可以完成对颜色的选择。

安装步骤

　　1、SKWorkshop是专为标准Microsoft Windows系统设计的32位应用软件。安装软件前，请确认该计算机的软件和硬件是否符合安装的最低需求。使用随产品配送的安装盘来安装SKWorkshop V5.0.0。具体安装步骤如下：

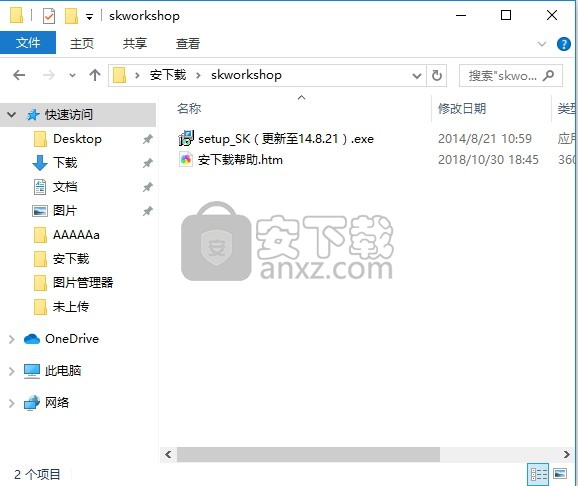

　　2、在安装程序窗口中选择“安装SKWorkshop V5.0.0”，即在图2-2中红色圈定的位置单击左键启动安装程序开始安装；

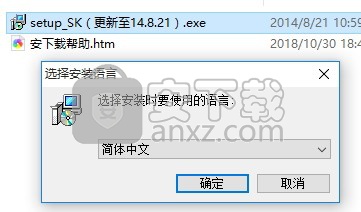

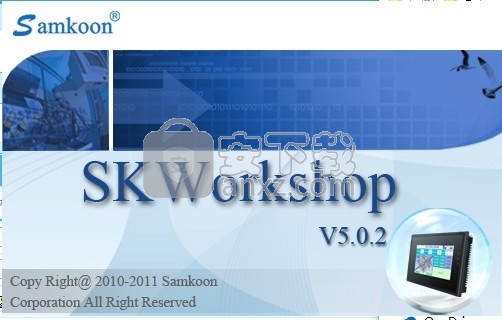

　　3、启动安装程序后，弹出如下语言选择框，根据用户需要选择安装英文或者简体中文组态软件，在此选择安装“简体中文”为例说明。选择“简体中文”点击“确定”后，等几秒会弹出启动画面。

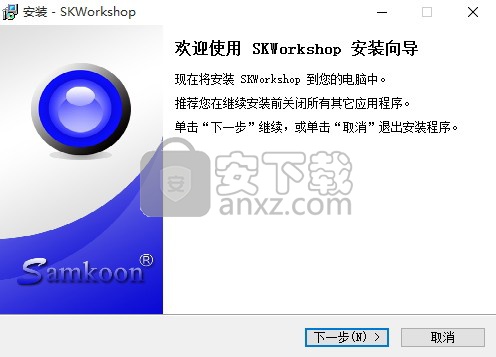

　　4、在弹出的对话框中选择下一步继续安装，选择取消可以退出安装程序，如下图。安装前请确认当前已经卸载了SamDraw3.3或较早

　　版本，否则会影响SKWorkshop V5.0.0的正常使用。

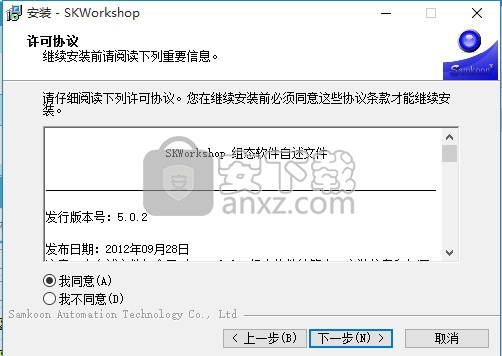

　　5、在许可证协议对话框中，请选择是否接受软件条款，然后点击下一步，如图2-4所示：

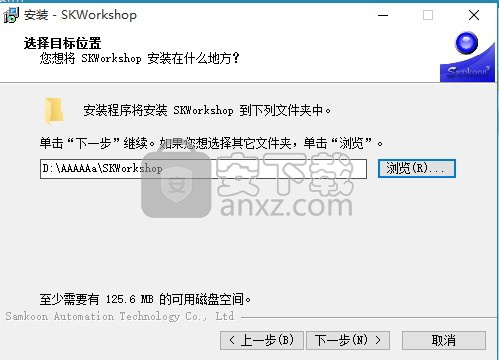

　　6、在目标文件夹对话框中，选择安装文件夹，默认文件夹为”C:\Program File\SKWorkshop\”，点击更改可以选择安装路径，然后点击下一步，如图

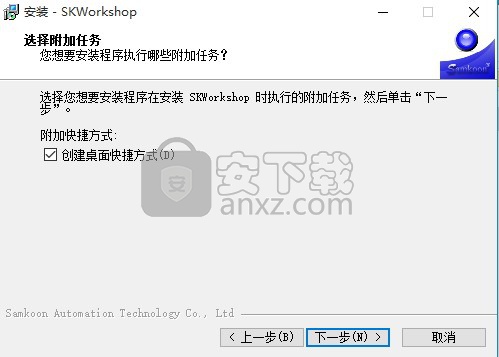

　　7、是否选择创建桌面快捷方式界面，点击“下一步”，如图

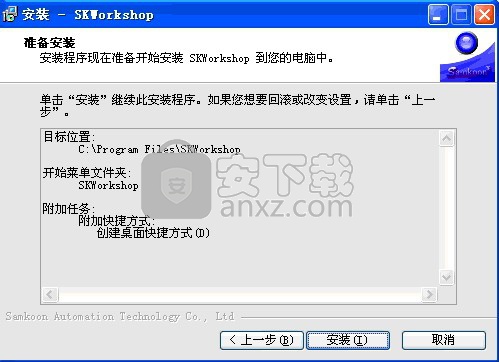

　　8、安装确认界面，该界面显示用户之前步骤中选择的安装路径、安装所在的文件夹以及是否创建快捷方式这三项内容。点击“下一步”，如图2-9所示：

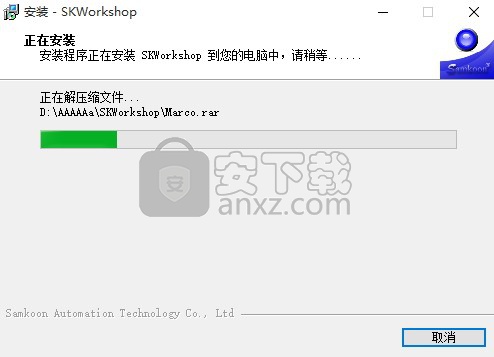

　　9、安装界面，点击“取消”则可以取消安装。

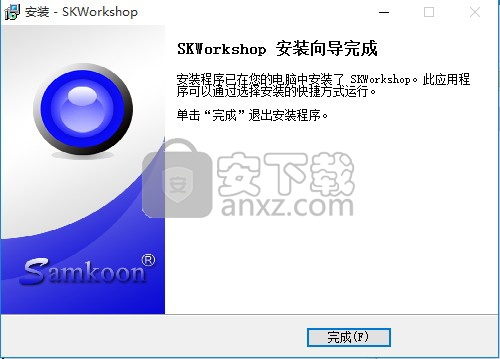

　　10、安装结束后，点击“完成”结束安装向导，

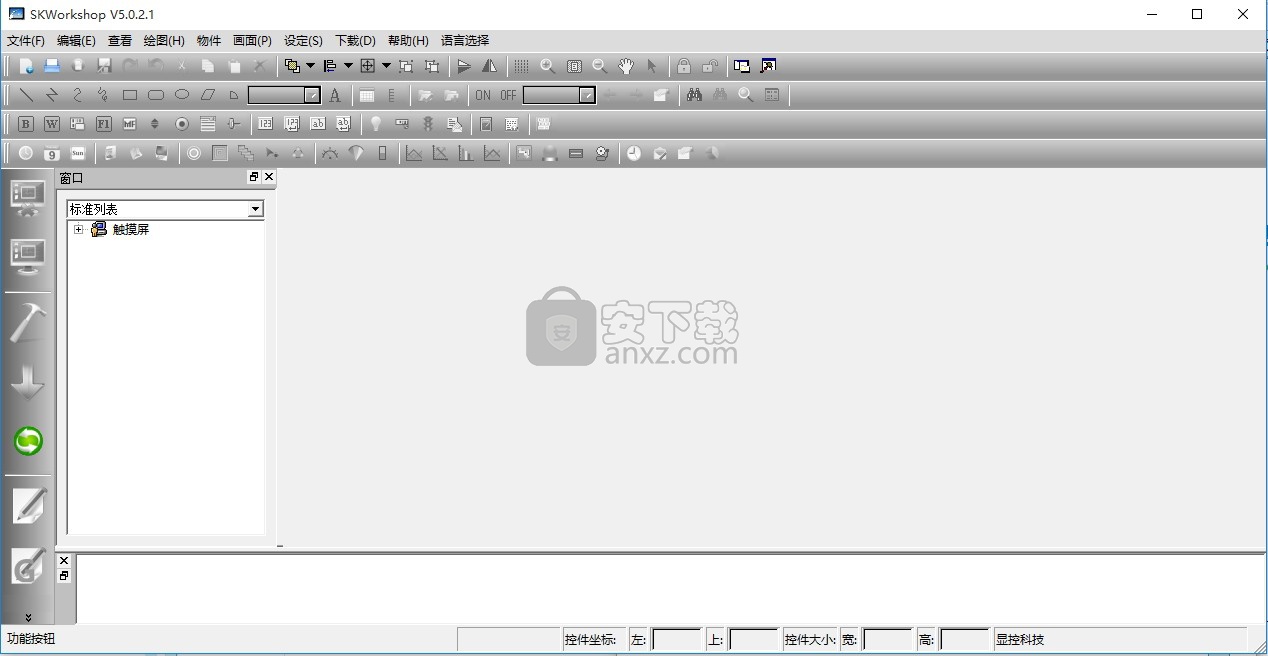

　　11、安装结束后，在桌面上会出现SKWorkshop的图标

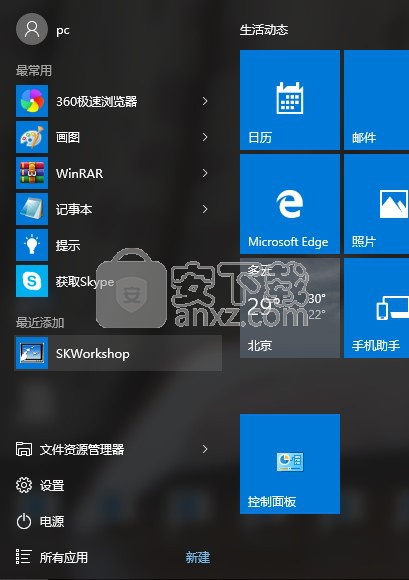

　　12、在“开始”-----“所有程序”------------“SKWorkshop V5.0.0”中，选择“SKWorkshop”也可以运行SKWorkshop组态软件。

使用说明

　　Samkoon触摸屏的整个结构由显示区域，指示灯，电源，通信口组成。所有型号的触摸屏颜色采用工业设计标准，耐脏，适合工厂恶劣的环境使用，前面板配备了指示灯，用于判断设备故障。电源和通信口均放在触摸屏的底部，符合设计标准。

　　电源

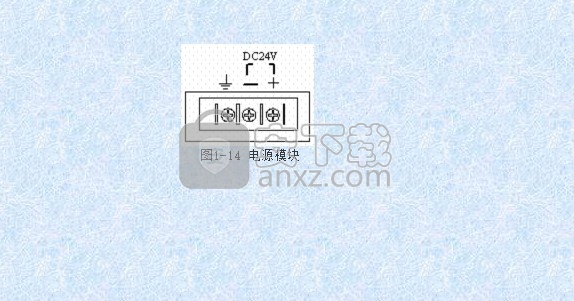

　　Samkoon SK系列触摸屏的电源接口位于背面板内，采用DC24V电源(±15%)，采用了隔离电源输入，有效的屏蔽了干扰，增强了整个系统的抗干扰性能。图1-14为电源视图：

　　前面板

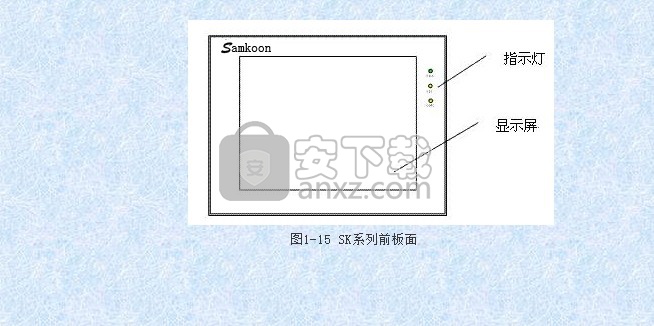

　　图1-15为Samkoon SK系列触摸屏的前面板视图，包括显示屏和运行指示灯两个部分：

　　通信接口

　　触摸屏的通讯口位于底面板内。型号SK-12.1A，SK-10.4A，SK-10.2A，SK-8.0A，SK-7.2A，SK-7.0B, SK-7A，SK-5.7A，SK-5.7C，SK-5.7D, SK-5.7F都提供了2个标准串行通讯口；SK-3.5A，SK-4.0A，SK-4.3A，SK-4.3B, SK-5.0A 提供了1个标准串行通讯口，采用9芯针型D型口，该口用于与PLC或者其他的控制器连接，并进行通讯。

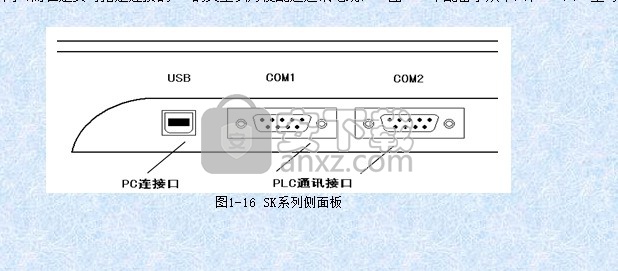

　　当采用屏蔽电缆时，RS232的通讯距离不要超过15米。与计算机连接的通讯提供一个USB通讯口，用于下载组态，速度可达10Mbps（SK-5.7A，SK-5.7C，SK-5.7D，SK-5.7F提供2个USB通讯口）采用的USB接口是B型母口（SK-5.7A，SK-5.7C，SK-5.7D，SK-5.7F提供1个B型母口和一个A型母口）。连接不同的PLC时，通讯口的定义不同（需在定货时指定连接的PLC的类型以方便配送通讯电缆）。图1-16中配备了双串口和USB口-B型母口：

　　运行指示灯

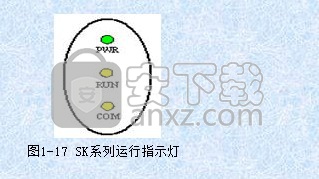

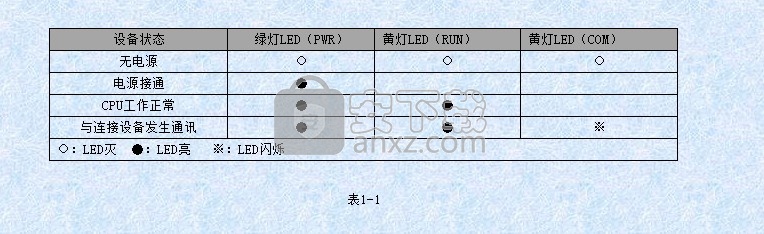

　　触摸屏的运行状态指示灯包括电源（PWR），运行（RUN），通讯（COM）三个指示灯，如右图1-17所示。触摸屏通电时电源指示灯（PWR）是常亮的绿色，触摸屏CPU工作正常时运行指示灯（RUN）是常亮的黄色，CPU故障时，运行指示灯（RUN）不亮。当已经连接上PLC时，通讯指示灯（COM）是闪烁的黄色。下表1-1各个工作状态时三个LED灯的显示状态：

　　触摸屏原理

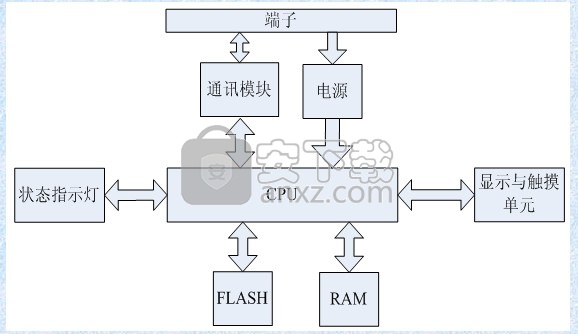

　　Samkoon SK系列触摸屏采用了强大的32位RISC微处理，功率消耗少，温升也少，机器不易发生故障和老化，提高了系统的可靠性。还包括了内存储器，外接系统程序存储器，电源电路模块，通讯模块，显示与触摸单元等等。图1-18即为Samkoon SK系列触摸屏的结构原理图：

　　1. CPU单元

　　采用32位RISC微处理，运算速度更快,功耗更小,运行更稳定。

　　2. 触摸板显示单元

　　SK-4.3B, SK-4.3A, SK-4.0A,SK-3.5A采用四线电阻式触摸板,SK-12.1A，SK-10.4A，SK-10.2A，SK-8.0A，SK-7.2A，SK-7.0A，SK-7.0B, SK-5.7A，SK-5.7C，SK-5.7D，SK-5.7F，SK-5.0A 采用5线电阻式触摸板,触摸精度准确，经久耐用，触摸寿命长。显示屏为TFT LCD,26万色真彩显示。

　　3. 通讯模块

　　采用抗干扰，防高压，雷击的设计，增强了通信的准确性和可靠性，支持RS232，485，422通信。

　　4. 存储单元

　　采用断电保持的FLASH作为ROM，存取速度快，所有型号的容量达到128M；

　　5. 电源模块

　　采取高精度开关稳压电源，功耗小。

　　工业环境

　　Samkoon系列触摸屏符合符合EN50022和EN50024标准，符合FCC,Class A，具有很强的抗干扰能力，符合工业环境的电磁兼容要求。

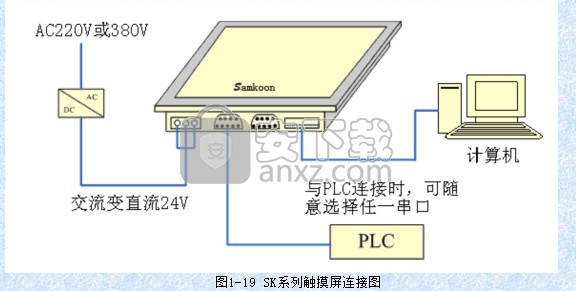

　　Samkoon SK系列触摸屏在使用的时候，需要DC24V直流电源供电，与PLC和PC的连接可按图1-19所示来连接：

　　连接PC使用USB电缆，会随产品一起配送。

　　SKWorkshop组态软件是深圳市显控自动化技术有限公司Samkoon SK系列触摸屏组态画面开发系统，是集成化的开发环境，有很丰富而且很强大的开发功能。SKWorkshop利用了Windows系统的优点，界面一致性好，简单，菜单的布局接近与Windows操作习惯，易学易用，工程设计人员可以在SKWorkshop中开发适合自己工程使用的组态。它的功能结构特点可以减少开发自动化项目的时间，缩短系统升级和维护的时间，与第三方应用程序无缝集成，增强生产力。

　　SKWorkshop的功能和特点总结如下：

　　1. 画面

　　Samkoon触摸屏系列的颜色达到26万色，与其他厂家的触摸屏相比，显得非常鲜艳，在使用SKWorkshop时就可以用鲜艳的颜色来组态，SKWorkshop还配有更大的图库，让工程设计人员能够更加方便，快捷的设计自己的工程组态。把组态下载到触摸屏去后，具有和电脑屏幕一样的效果，颜色字体不失真。同时SKWorkshop的操作画面非常简洁明了，菜单的设计与布局符合Windows操作习惯，设计时吸取了各大画面组态软件和触摸屏组态软件的优势，把他们融合在一起，能组态出高性能，高质量的工程文件。

　　2. 功能齐全

　　SKWorkshop的功能齐全，从基本形状绘图，颜色描绘，文本绘制，系统图库，动画显示，位图状态变化，趋势图显示，报警控件等这些功能。SKWorkshop V5.0.0更新增了动态圆，动态矩形，仪表，历史数据收集，地址查找，离线模拟,资料传输，宏指令，多功能键等更加强大的功能。工程设计人员只需要根据自己的要求和工程特点，进行方案设计和组态，就能达到您预想的效果。

　　3. 通信

　　SKWorkshop提供了与世界各大PLC厂家的通信驱动。如：西门子，三菱，欧姆龙，富士，松下，施耐德，艾默生等等，涵盖了绝大部分厂家。同时还可以为顾客开发出指定PLC的通信驱动。Samkoon系列的SK-12.1A，SK-10.4A，SK-10.2A，SK-8.0A，SK-7.2A，SK-7.0A，SK-7.0B, SK-5.7A，SK-5.7C，SK-5.7D，SK-5.7F可同时加载两个通信驱动。

　　4. 资源

　　SKWorkshop提供了很丰富的资源。SKWorkshop的图库包含了类如：三维指示灯，三维按钮，电机，三维罐体，三维管道，电子，棒图等等，并且很多的图形都带有动画属性，可以设计出逼真的动画效果。支持自定义图库；支持从Windows插入图片。SKWorkshop还提供了功能丰富的控件，如趋势图和报警控件等等，满足各种组态的需要。
