easy 51pro(单片机编程器)

　　Easy 51Pro的第一个版本由于制作简单，操作方便一发布就受到了大家的热烈欢迎，很多用户自制成功后已经感受到了ISP编程技术是多么有成就感，小编今天为大家带来的是2.0版，也是最新版，在以下的详细介绍中，用户可以很快掌握如何扩充Easy 51Pro对器件的支持，用户在使用前可以先了解Keil C（如果扩充Easy 51Pro串行编程器）或VC(如果扩充Easy Isp下载线)，小编会为大家介绍基本原理，至于串口通讯的细节和程序界面的制作请看源代码，里面有详细的注释；如果你正在学习单片机与PC的串口通讯，那么这套资料将对你非常有用。强大又实用，需要的用户可以下载体验

软件功能

　　支持hex文件了

　　用户自己可以扩充器件

　　重载的文件对话框，让你不必到处找文件

　　热键支持，让你调试程序时效率更高

　　灵活的程序设计，甚至可以让整套软件在其他编程器硬件上运行

　　可以支持任何下载线，让你有更多选择

　　设计了串行通讯超时程序，减少了掉线现象

　　下载线，编程器都有相关的调试程序，让你制作时更轻松，提高了成功率

　　开放源代码和详细的原理说明，用户可以根据自己的要求进行修改

软件特色

　　1、使用串口通讯，芯片自动判别，编程过程中的擦除、烧写、校验各种操作完全由编程器上的监控芯片89C51控制，不受PC配置及其主频的影响，因此烧写成功率高可以达到100％，烧写速度很快并且烧写速度和微机的档次无关。

　　2、采用57600高速波特率进行数据传送，编程速度可以和一般并行编程器相媲美，经测试，烧写一片4K ROM的AT89C51仅需要9.5S，而读取和校验仅需要3.5S。

　　3、体积小巧，省去笨重的外接电源适配器，直接使用USB端口5V电源，携带方便，非常初学者学习51单片机的要求。

　　4、软件界面友好，菜单、工具栏、快捷键齐全，全中文操作，提供加密功能，可以保护您的创作产权。可以说是麻雀虽小，五脏俱全！

　　5、功能完善，具有编程、读取、校验、空检查、擦除、加密等系列功能，

　　6、40pin和20pin锁紧插座，所有器件全部以第一脚对齐，无附加跳线，对于DIP封装芯片无需任何适配器。

　　7、采用优质万用锁紧插座，和接触不良等问题彻底说再见，可烧写40脚单片机芯片和20脚单片机芯片、

　　8、改进的烧写深度确保每一片C51系列芯片的反复烧写次数都能达到1000以上！内部数据至少保存10年。

　　9、因为采用了9针传口通讯，这样一来就不会再和打印机抢一个打印口，随时随地想烧就烧，让芯片编程成为一种快乐。

安装说明

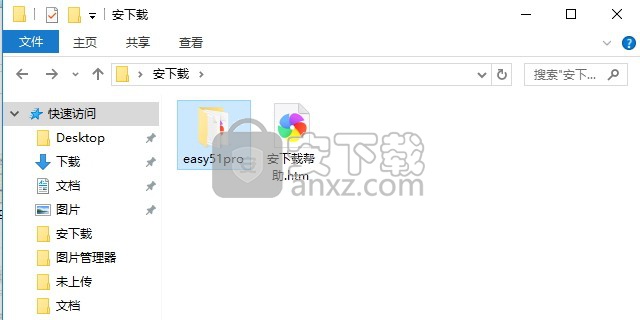

　　1、用户只要点击本网站提供的下载地址即可将应用程序下载到磁盘

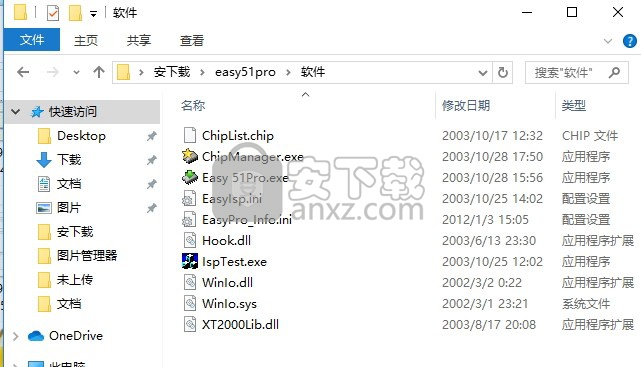

　　2、打开数据包，解压数据文件，得到可以直接使用的程序文件

　　3、双击主程序即可将应用程序打开

使用说明

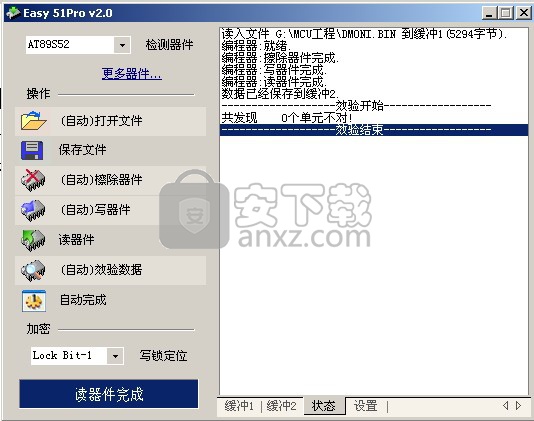

　　别看界面和上一个版本差不多，里面的东西可全部换了，使用还是一样。点击“自动完成”后，就会一项一项的往下进行。最优的设置就像上面这个图。缓冲1会自动刷新上一次你打开的文件，所以你不必每烧一次芯片就去打开一次文件。你也可以不点击“自动完成”，在该界面下“回车”就是的。不在该界面下时可以用“热键”，所以每当编译完程序后，直接按热键就可以了(默认热键Ctrl+Shift+P)。在调试中频繁烧片时这个功能显得很重要。要把按钮设置成“自动”很简单，用“鼠标右键”点一下就可以了。操作成功或失败会有不同的声音提示。成功的声音提示可能会让你编程时更兴奋，效率更高。如果你觉得声音听起来不爽，就在设置里“False”它吧。

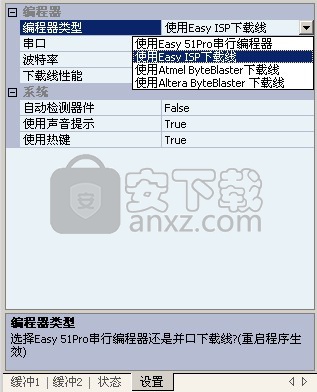

　　这个下面有提示，一看就知道怎么做了吧。有4个编程器选择。Easy 51Pro串行编程器也是新设计的，原来的那个

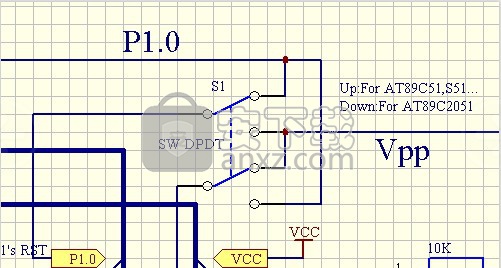

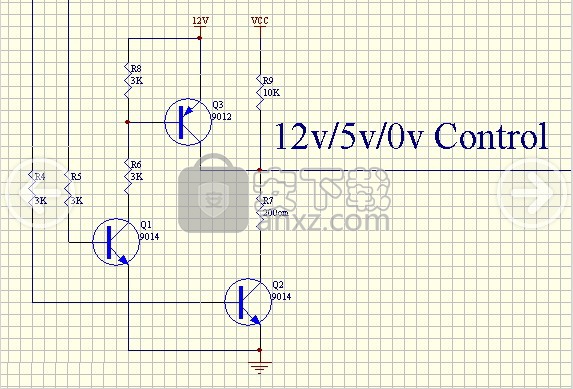

　　电路中12v/5v切换电路改成了12v/5v/0v切换电路，这样就可以烧AT89C2051了。不过还要使用一对跳线或开关切换(详细内容在《自制Easy 51Pro串行编程器》)。

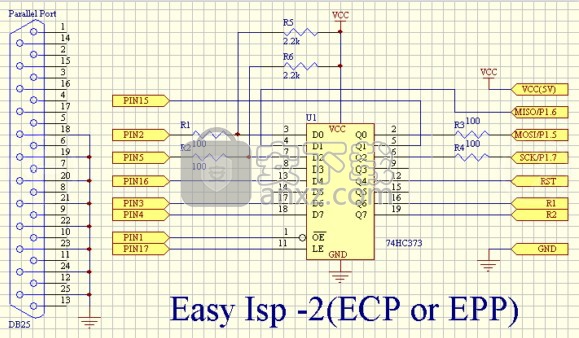

　　Easy ISP下载线可以是任何一种并口下载线，因为我有个这样的设计：

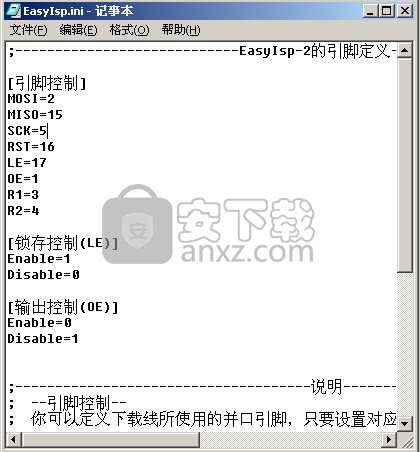

　　打开程序目录下的EasyIsp.ini文件可以编辑控制ISP时所用到的并口引脚。文件下面有详细的说明。编辑这个文件就可以支持你手中现有的下载线了，同时也解决了软件向上兼容的问题，如果你是老版本的用户请把这个文件删除。但我还是推荐一款我新设计的下载线，就是用的上面这个配置（其实每根线接个电阻比接根导线更容易焊，那就和Atmel的图一样了）：

　　其实这个电路就是从Altera 下载线和Atmel 下载线中抄来了一点。我觉得使用74373的OE很有必要，编程完毕后可以设置为高阻，这样就不会影响单片机的那几个引脚。使用LE可以保持当前的信号状态，增加了抗干扰。R1,R2是为以后扩充其他器件而保留的。这个电路在我的电脑上运行得很稳定了，如果你对电路的稳定性还存在怀疑，那么你可以去抄一份适合你的电路，不过要记得特别关照一下SCK这个引脚，不然下载线就会不稳定了。

　　Altera ByteBlaster下载线用来下载AT89S51的原理图：

　　注意：本软件设置中新增了一个“下载线性能”，里面有3个选择“一般”，“较快”，“最快”。选择“一般”改变一次信号就会有一次控制LE的操作（一个脉冲，开启，关闭）；“较快”则每改变一次信号就开启一次LE，但不会关闭，这是因为对并口访问一次可以延时，即使器件没有LE或LE接了高电平；“最快”则不使用LE。请根据你自制下载线的稳定性设置。

　　下载线做完后，还要对其进行调试。我为大家开发了一个线路调试软件“IspTest”，功能比上一个版本更强，使用更方便。

　　同样它也共享了EasyIsp.ini中的配置。点击按钮后用万用表量那个引脚的电平是否可以控制到位。

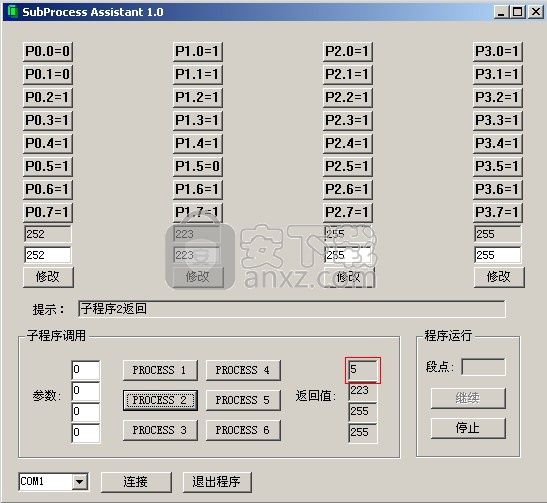

　　虽让这个东西整个是免费的，但我的服务算做到无微不至了吧。做Easy 51Pro串行编程器也有个调试程序，那是我以前写的，主要是方便当时学CPLD，测试逻辑是否可以实现。不过后来又添加了调试单片机子程序的功能，做编程器时可以用它来测试线路是否都接好，12v/5v/0v是否可以控制。

　　这次软件设计的非常Flexible，从上面对下载线的支持就可以看得出，但最主要的还是对器件的支持。一个人做这个东西不可能做到支持很多器件，没时间，也没钱搞。所以我就设计了这样一个东西:

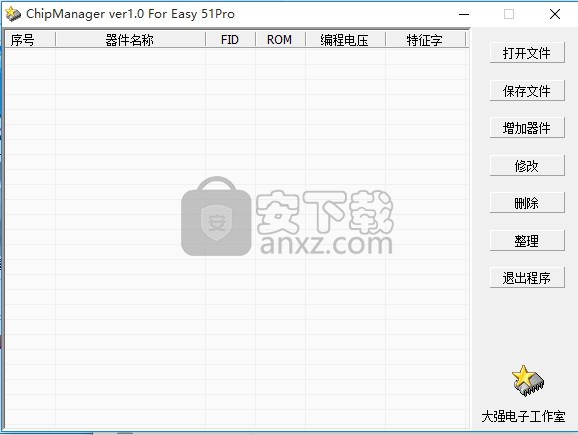

　　这上面显示的器件和Easy 51Pro中下拉列表中的一样。Easy 51Pro每次启动都会从一个“ChipList.chip”中载入器件信息，用这个软件打开“ChipList.chip”就会像上图这样。如果列表中没有你期望的器件也不必着急，自己DIY一个就是。这个DIY的过程已经被我简化的不能再容易了。

　　你可以直接向这个列表添加新器件，填入一些器件的信息就可以了，也可以“从文件导入”，就是把另外一个“*.chip”文件中的列表合并到一起。器件列表是给Easy 51Pro软件识别器件的，光有这个还不行，还必须让它知道该器件编程的方法。

　　这个就要你编程序了。Easy 51Pro串行编程器的控制器单片机程序是用Keil C写的，详细的注释，可读性很高，而且我建立了一种框架让程序可以分层设计，模块化设计。要支持其他器件可以以我写好的AT89C51,AT89C0251,AT89S51编程器程序为模板修改即可。如果要扩充Easy Isp下载线的功能，也不难，只要你懂得一点C++就可以了。扩充器件的具体细节请看《Easy 51Pro的原理与扩充》。

　　Easy 51Pro编程器的原理与扩充之Easy ISP篇

　　如果你看完了《Easy 51Pro编程器的原理与扩充》，那么你看这篇文章将更加容易。你会发现ProWork和class CIsPro的原理完全一样，其实ProWork就是模仿了CIsPro。我管CIsPro叫“ISP编程方法类”。

　　看本文，你可能需要一点C++的基础知识。本文主要是帮助用户掌握对EasyISP进行扩充的原理和方法，所以讨论重点将放在CParlPro和CIsPro，需要了解其他细节可以去看源程序。另外附VC源代码，在VC6.0上就可以编译出一个EPro.exe的可执行文件。不过本程序使用了Code Jock的Xtreme Toolkit界面解决方案，需要先下载安装(至少要装15分钟)。如果编译时提示找不到dll，请把winio.dll，winio.sys，hook.dll，XT2000Lib.dll拷贝到程序所在的目录

　　Easy 51Pro的应用程序框架：

　　CEProDlg：对话框界面接收用户操作，把用户操作转换成对CPro对象中的函数调用

　　CPro:根据用户的选择，建立CParlPro对象(如果使用并口下载线)或CSerialPro对象（如果使用串行编程器）；管理CParlPro对象和CSerialPro对象，为它们提供与用户界面的通讯；建立两快64k的缓冲1和缓冲2，提供一些管理缓冲的函数；管理器件列表，可以通过特征字查询到与之匹配的器件。

　　CParlPro派生自CParallelPort

　　CParallelPort：负责安装驱动程序，提供丰富的函数方便对并口进行操作。

　　CParlPro：封装了ISP编程的一般流程，通过CIsPro的派生类对象控制并口对器件进行编程。CSerialPro派生自CSerialPort

　　CSerialPort：提供丰富的函数方便串口通讯

　　CSerialPort：把CPro传递过来的用户操作信息转换成编程命令按照协议发送给编程器

　　由于CParallelPort中设计了这样一些函数：

　　BOOL SetPinLogic(int nPin,BOOL bLogic); //设置指定引脚,bLogic=1高电平,bLogic=0低电平

　　BOOL GetPinLogic(int nPin); //得到指定引脚的电平

　　BOOL SetPinL(int nPin); //设置指定引脚为低电平

　　BOOL SetPinH(int nPin); //设置指定引脚为高电平

　　他们可以通过并口引脚号对并口的某个引脚进行操作，这就使Easy ISP天生具备支持任何下载线的能力。看看是怎么支持的：

　　int m_nPinMosi; //控制MOSI所用的并口引脚

　　int m_nPinMiso; //控制MISO所用的并口引脚

　　int m_nPinRst; //控制RST所用的并口引脚

　　int m_nPinSck; //控制SCK所用的并口引脚

　　int m_nPinLe; //控制器件锁存所用的并口引脚

　　int m_nPinOe; //控制器件OE所用的并口引脚

　　int m_nPinR1; //保留引脚1

　　int m_nPinR2; //保留引脚2

　　BOOL m_bLe; //锁存有效时的电平

　　BOOL m_b2Le; //锁存无效时的电平

　　BOOL m_bOe; //OE有效时的电平

　　BOOL m_b2Oe; //OE无效时的电平

　　上面这一些变量保存了下载线用到的所有并口引脚号。这么多引脚资源，应该够用了吧。要知道MOSI，MISO，SCK这些引脚的用途可以看《Easy 51Pro编程器的原理与扩充》。在初始化的时候会把这些变量赋予设定的值。

　　if(nProType==1)//Easy ISP下载线

　　{

　　CString strEasyIspIni;

　　strEasyIspIni=m_strAppPath+"EasyIsp.ini";//从EasyIsp.ini文件获得引脚配置信息

　　//如果不存在"EasyIsp.ini"文件，则使用默认的下载线配置(老版本的)

　　m_nPinMosi=GetPrivateProfileInt("引脚控制","MOSI",14,strEasyIspIni);

　　m_nPinMiso=GetPrivateProfileInt("引脚控制","MISO",15,strEasyIspIni);

　　m_nPinSck=GetPrivateProfileInt("引脚控制","SCK",1,strEasyIspIni);

　　m_nPinRst=GetPrivateProfileInt("引脚控制","RST",16,strEasyIspIni);

　　m_nPinLe=GetPrivateProfileInt("引脚控制","LE",17,strEasyIspIni);

　　m_nPinOe=GetPrivateProfileInt("引脚控制","OE",2,strEasyIspIni);

　　m_nPinR1=GetPrivateProfileInt("引脚控制","R1",3,strEasyIspIni);

　　m_nPinR2=GetPrivateProfileInt("引脚控制","R2",4,strEasyIspIni);

　　m_bLe=GetPrivateProfileInt("锁存控制(LE)","Enable",1,strEasyIspIni);

　　m_b2Le=GetPrivateProfileInt("锁存控制(LE)","Disable",0,strEasyIspIni);

　　m_bOe=GetPrivateProfileInt("输出控制(OE)","Enable",0,strEasyIspIni);

　　m_b2Oe=GetPrivateProfileInt("输出控制(OE)","Disable",1,strEasyIspIni);

　　}

　　如果在设置“编程器”中，选择了EasyISP，那么程序将从EasyIsp.ini中载入引脚的配置信息。

　　如果程序目录不存在该文件呢？那就是支持默认的下载线，这个下载线是原来设计的，这样就解决了程序向上兼容的问题。如果设置“编程器”中选择了Atmel ByteBlaster下载线或Altera ByteBlaster下载线，那么就会进行下面这些配置。

　　else if(nProType==2) //Atmel ByteBlaster下载线

　　{

　　m_nPinRst=PIN_SELIN; //PIN_SELIN这些在ParllelPort.h中做了定义，这是并口引脚的功能号

　　m_nPinMosi=PIN_D0;

　　m_nPinMiso=PIN_ACK;

　　m_nPinSck=PIN_STROBE;

　　m_nPinLe=PIN_D2; //不用LE,为了延时假定一个不起作用的引脚

　　m_bLe=0;

　　m_b2Le=0;

　　m_nPinOe=0; //不用OE

　　m_nPinR1=m_nPinAf=PIN_AUTO; //保留

　　m_nPinR2=m_nPinIni=PIN_INIT; //保留

　　}

　　else if(nProType==3) //Altera ByteBlaster下载线

　　{

　　m_nPinRst=3;

　　m_nPinMosi=8;

　　m_nPinMiso=11;

　　m_nPinSck=2;

　　m_nPinLe=14; //控制74244的LE

　　m_bLe=0;

　　m_b2Le=0; //LE常置低电平

　　SetPinL(14); //先预置74244'LE为低电平

　　m_nPinOe=0; //没有OE

　　m_nPinR1=0;

　　m_nPinR2=0; //无保留引脚

　　}

　　有些东西要提示一下。m_nPinOe是控制器件锁存的并口引脚号，但74244没有OE怎么办呢，那就把m_nPinOe赋为0吧，并口是没有PIN 0的。还有就是对器件LE的控制。m_bLe表示锁存有效时的电平，例如74373的LE高电平有效，所以m_bLe=1，

　　m_b2Le表示锁存无效时的电平，所以74373的m_b2Le=0；如果需要74373的LE常开启怎么办呢？m_bLe=1，m_b2Le=1不就解决问题了吗！同样还有m_bOe,m_b2Oe。看看m_nPinLe主要用在了哪里吧。

　　void CParallelPro::SetSck(BOOL bLogic) //设置SCK引脚的电平

　　{

　　if(bLogic)

　　SetPinH(m_nPinSck);

　　else

　　SetPinL(m_nPinSck);

　　if(m_nIspSpd==2) //如果性能设置为“最快”

　　{

　　return;

　　}

　　else if(m_nIspSpd==1) //如果性能设置为“较快”

　　{

　　SetPinLogic(m_nPinLe,m_bLe); //开启锁存

　　return;

　　}

　　else //如果性能设置为“一般”

　　{

　　SetPinLogic(m_nPinLe,m_bLe); //开启锁存

　　for(int n=0;n<=1000;n++) //延时，在LE产生脉冲宽度

　　{

　　}

　　SetPinLogic(m_nPinLe,m_b2Le); //关闭锁存

　　}

　　}

　　这段程序的意思是如果性能设置为“一般”，SCK上的信号改变一次，就锁存一次。如果性能设置为“较快”则把LE开启，但不关闭。你肯定要问为什么每次都要开启呢，即使LE重来没有关闭过？因为这样可以多一次对并口的访问，访问一次并口的会消耗一定的时间，这样就可以当作极短的延时。所以即使器件没有LE，或者74244的LE接到了GND，也可以假定一个吗！如果设置为“最快”呢，就不用锁存了。性能设置为“一般”时，有一个锁存过程，锁存后可以增强抗干扰。

　　下面这段程序可以参照一下《Easy 51Pro的原理与扩充》中对void SendInstrc(BYTE nByte)的解释，原理都是一样，不过这里的程序要获得“位”就没有单片机里那么容易了。

　　void CParallelPro::SckBytes(int nBytes) //通过下载线与器件通信

　　{

　　for(int n=0;n

　　{

　　SetSck(0);

　　SetMosi((OutBuf[n] & 0x80)); //SCK为低电平时，发送一位

　　SetSck(1);

　　if(GetMiso()) //SCK为高电平时，接收一位

　　{

　　InBuf[n]=InBuf[n] | 0x80;

　　}

　　else

　　{

　　InBuf[n]=InBuf[n] & 0x7f;

　　}

　　SetSck(0);

　　SetMosi((OutBuf[n] & 0x40));

　　SetSck(1);

　　…

　　…

　　}

　　上面那些程序主要是关于对并口控制的，主要是方便你应用。下面介绍一下CParlPro控制编程的主思路。先介绍一下CIsPro是什么？刚说过CIsPro是“ISP编程方法类”。它是一个纯虚类，只有函数定义，没有函数实现，就像还没填数额的支票，当然兑不到钱。

　　class CIsPro

　　{

　　public:

　　BYTE FID; //该类所支持的FID

　　CParallelPro* m_pParlPro; //方便调用到CParallelPro中的资源

　　virtual void InitIsPro(CParallelPro* pParlPro);

　　virtual void PreparePro()=0; //编程前的工作

　　virtual void ReadSign(BYTE* pBuf)=0; //读特征字

　　virtual void Erase()=0; //擦除器件

　　virtual BOOL Write(BYTE Data,int nAddr)=0; //写一个单元

　　virtual BYTE Read(int nAddr)=0; //读一个单元

　　virtual BOOL LockBit(int nBit)=0; //写锁定位

　　virtual void ProOver()=0; //编程结束后的工作

　　CIsPro();

　　virtual ~CIsPro();

　　};

　　这个类定义了对器件编程的一般操作，是不是和串行编程器中的ProWork很相似？从这个类派生出对器件编程的具体方法。再看看这个CIsPro类是怎么被应用的。以AT89S51为例（因为我手头上只有这种芯片）。现在就是给支票填数额了。

　　//At89s51Isp.h

　　class CAt89s51Isp : public CIsPro

　　{

　　public:

　　CAt89s51Isp();

　　virtual ~CAt89s51Isp();

　　virtual void InitIsPro(CParallelPro* pParlPro);

　　virtual void PreparePro(); //编程前的工作

　　virtual void ReadSign(BYTE* pBuf); //读特征字

　　virtual void Erase(); //擦除器件

　　virtual BOOL Write(BYTE Data,int nAddr); //写一个单元

　　virtual BYTE Read(int nAddr); //读一个单元

　　virtual BOOL LockBit(int nBit); //写锁定位

　　virtual void ProOver(); //编程结束后的工作

　　};

　　还是挑几个出来看看究竟吧，最好对照一下DataSheet上的那个表。

　　//At89s51Isp.cpp

　　void CAt89s51Isp::Erase()//擦除器件

　　{

　　m_pParlPro->OutBuf[0]=0xac; //根据器件手册上规定的命令协议

　　m_pParlPro->OutBuf[1]=0x80;

　　m_pParlPro->SckBytes(4); //向器件发编程命令，4个字节

　　Sleep(500); //擦除器件要500ms

　　}

　　BOOL CAt89s51Isp::Write(BYTE Data,int nAddr) //写一个单元

　　{

　　int nTimeOut=0;

　　m_pParlPro->OutBuf[0]=0x40; //根据器件手册上规定的命令协议

　　m_pParlPro->OutBuf[1]=((BYTE*)&nAddr)[1]; //高地址

　　m_pParlPro->OutBuf[2]=((BYTE*)&nAddr)[0]; //低地址

　　m_pParlPro->OutBuf[3]=Data;

　　m_pParlPro->SckBytes(4); //向器件发编程命令

　　while(Read(nAddr)!=Data) //效验：循环读，直到读出与写入的数相同

　　{

　　nTimeOut++;

　　if(nTimeOut>=1000) //如果超时了，写入失败

　　return FALSE;

　　}

　　return TRUE;

　　}

　　BYTE CAt89s51Isp::Read(int nAddr) //读一个单元

　　{

　　m_pParlPro->OutBuf[0]=0x20; //根据器件手册上规定的命令协议

　　m_pParlPro->OutBuf[1]=((BYTE*)&nAddr)[1]; //高地址

　　m_pParlPro->OutBuf[2]=((BYTE*)&nAddr)[0]; //低地址

　　m_pParlPro->SckBytes(4); //向器件发编程命令

　　return m_pParlPro->InBuf[3]; //该单元的数据

　　}

　　void CAt89s51Isp::PreparePro() //编程前的准备工作

　　{

　　m_pParlPro->SetRst(0); //RST置低电平

　　m_pParlPro->SetMosi(0); //MOSI置低电平

　　m_pParlPro->SetSck(0); //SCK置低电平

　　Sleep(10);

　　m_pParlPro->SetRst(1); //编程前RST要置高点平

　　Sleep(10);

　　m_pParlPro->OutBuf[0]=0xac; //注意这里，按照ATMEL DataSheet的规定，任何编程操作前

　　m_pParlPro->OutBuf[1]=0x53; //必须先发送Programming Enable的命令，安排在这里最合适

　　m_pParlPro->SckBytes(4);

　　}

　　还是贴那个出表来看一下吧！

　　还有一个函数千万别忘了：

　　CAt89s51Isp::CAt89s51Isp()

　　{

　　m_pParlPro=NULL;

　　FID=0x02; //该类所支持的FID

　　}

　　最后再看看CParlPro是如何使用CIsPro的：

　　CParlPro有个这样的东西：

　　CArray m_arIsp; //Isp编程方法队列

　　在CParlPro的构造函数中：

　　CParallelPro::CParallelPro()

　　{

　　m_arIsp.Add(new CAt89s51Isp); //把所有的Isp编程方法对象加入到队列

　　}

　　当用户对选择的某器件编程时须要先得到该器件的编程方法

　　CIsPro* CParallelPro::GetIsPro(BYTE FID) //查找支持该FID的"Isp编程方法对象"

　　{

　　for(int n=0;n

　　if(m_arIsp.GetAt(n)->FID==FID) //从队列中找出支持该器件FID的编程方法

　　return m_pIsPro=m_arIsp.GetAt(n); //设置当前"Isp编程方法对象"指针

　　return NULL;

　　}

　　例如用户发出擦除AT89S51的命令后：

　　void CParallelPro::Erase(BYTE FID)

　　{

　　if(m_bThread) //如果上一次操作线程还没结束

　　{

　　m_pPro->Notify(PRO_INVALID);

　　return;

　　}

　　if(GetIsPro(FID)==NULL) //查询是否支持该FID，并获得编程方法

　　{

　　m_pPro->Notify(PRO_WORK_INVALID);

　　return;

　　}

　　m_nCurWork=2; //当前操作标识

　　AfxBeginThread(ProWorkThread,this);

　　}

　　获得编程方法后当然是要使用该编程方法了，使用编程方法是在ProWorkThread线程中进行的，创建另外一个线程就是为了避免在读，写这些编程过程中，窗口界面停止响应。ProWorkThread是如何使用这些编程方法的，你一看源代码就知道了。

　　最后再总结一下扩充Easy ISP的步骤：

　　步骤1，2，3，和《Easy 51Pro的原理与扩充》中介绍的一样。

　　4．从CIsPro中派生出一个类，实现这个类中的所有函数。最好以CAt89s51Isp为模板，修改一下就可以了。还有记得这里：

　　CParallelPro::CParallelPro()

　　{

　　m_arIsp.Add(new CAt89s51Isp); //把所有的Isp编程方法对象加入到队列

　　m_arIsp.Add(new 你的Isp方法类); //<<<<<<<<<<<<<<<<<<<<<<<

　　}

　　5．测试你的程序，成功后把它贴出来与大家分享，可以先发个Email给我。

系统原理

　　Easy 51Pro v2.0宇宙版

　　|

　　|------软件

　　| |------Easy 51Pro.exe(主程序)

　　| |------IspTest.exe(下载线调试程序)

　　| |------ChipManager.exe(器件列表管理器)

　　|

　　|------文档

　　| |------Easy 51Pro的制作及使用说明.htm

　　| |------自制Easy 51Pro串行编程器.htm

　　| |------Easy 51Pro 的原理与扩充.htm

　　| |------Easy 51Pro编程器的原理与扩充之Easy ISP篇.htm

　　| |------并口下载线常见问题.txt

　　|

　　|------Easy 51Pro串行编程器

　　| |

　　| |------Easy 51Pro电路.Sch

　　| |------E51Pro.hex(把它烧到单片机)

　　| |------线路调试程序

　　| |

　　| |------SubProc Assi.exe

　　| |------SUBPROC.BIN(调试时把它烧到单片机)

　　| |------SubProc.asm

　　|

　　|------EasyIsp下载线

　　| |

　　| |------Easy Isp_2.Sch(下载线电路)

　　| |------老版本电路

　　| |------EasyIsp-1 .jpg

　　| |------v1.2版的电路.jpg

　　| |------v1.4版的电路.jpg

　　|

　　|

　　|------Easy 51Pro v2源程序(VC)

　　|

　　|------串行编程器源程序(Keil C)

常见问题：

　　检测器件时，时有时无，严重时根本检测不到，更谈不上对器件编程了。这就是下载线不稳定的表现。主要是SCK那里的问题，以前我使用了74373的锁存解决了问题，信号改变就锁存一次，这个方法比较稳定，但速度比较慢。

　　参照了Atmel的下载线后，在并口STROBE那里接了个500欧姆左右的电阻，再去掉原来的锁存发现也可以运行。免去了锁存过程后，速度提升很多，但速度变快后发现有点不稳定,我在程序中设置了一定的延时后又稳定了。

　　上述两种方式必须把并口设置为ECP模式。通过几个月的摸索，这次新设计的下载线很稳定，并口不必再设置为ECP模式，也不要求用HC的器件了。其实就是从Atmel和Altera下载线那里抄来了一点。

　　你也可以去抄一点，注意SCK那里一定要把握好。最好是全部照抄。你也可以用你的办法解决这个问题，成功后记得给大家分享。这套系统在我的机器

　　上运行很稳定，在几天疯狂的测试中，基本上没几次编程失败，我机器的配置是Duron 1G,ddr 128m,Abit主板，AMD761芯片组。

　　写器件时总是写到某个地址就停顿，然后报告失败；

　　或者可以顺利写完，但效验时数据不正确。最可能的原因是电源不稳定，电缆太长，线路没焊好，器件质量问题等。也可能与你电脑性能有关，特别当你开启了很多程序。

　　不能检测到器件，但可以正常读写，并且效验无误。这个就是你单片机问题了，可能某些模块坏了。

　　以下是我总结做下载线的步骤和经验：

　　1.先保证目标板上的单片机可以正常运行，很多人忘记EA/VPP要接高电平。

　　2.做下载线时，电缆不要太长。

　　3.注意单片机外围电路的影响，影响最大的可能是单片机的复位电路，可以先不接

　　电容。

　　4.一定要保证用IspTest时，信号都可以控制，并且电平都能控制到位。很多人

　　忘了74373还要接电源的，结果测试时只有0-3V的变化。

　　5.调试时可以先把LE接高电平,OE接低电平，不用软件控制。
