MyDraw(思维导图软件)

　　MyDraw 4中文是一款思维导图制作软件，可以帮助用户快速构建思维导图，现在很多问题分析都是通过思维导图建立关系的，将事件相关的信息全部录入到分支中，从而立即查看每个事件相关联的内容，对于可视化分析问题非常有帮助，如果你有项目问题需要分析就可以建立思维导图，如果你需要研究案件也可以建立思维导图，这里小编推荐的MyDraw软件就是非常著名的思维导图制作软件，该软件是国外开发，但是已经修改为中文版本，软件也是免费的，适合所有需要设计思维导图的朋友使用，借助内置的模板就可以在很短的时候构建新的流程图，需要的朋友就下载吧！

软件功能

　　MyDraw是一款功能强大且易于使用的图表软件。它提供了大量的形状选择，基于公式的引擎，如Microsoft Visio，许多自动布局算法和许多其他功能。以下列表更详细地概述了MyDraw的主要功能：

　　1、UI

　　库浏览器

　　平移和缩放视图

　　用不同的视图模式绘制视图

　　2、预定义的UI主题：

　　Windows 8

　　Windows 7 Aero

　　Windows XP

　　Mac OS El Capitan

　　Mac OS Lion

　　Nevron Light

　　几个windows经典主题

　　“新建图形”对话框，包含大量可供选择的图形模板

　　3、文献

　　多页

　　大量预定义的形状

　　分组和取消组合形状

　　1D和2D条形码

　　测量单位和缩放

　　4、公式

　　相互作用

　　旋转，缩放和移动形状和组

　　许多工具，如指针工具，矩形工具，椭圆工具，几何工具，平移工具等。

　　形状的间距和定位

　　自动布局和路由

　　5、形状保护

　　就地编辑和格式化文本

　　形状和组的工具提示和可点击的超链接

　　6、印花

　　打印对话框，其中包含页面大小，边距和布局模式的设置

　　能够从打印中排除某些形状和组

　　7、格式

　　原生MyDraw XML和基于二进制的格式

　　原生MyDraw XML模板格式

　　Visio绘图（VSDX）导入和导出

　　从ESRI shapefile（SHP）导入地图数据

　　以GEDCOM格式（GED）导入和导出家谱数据，例如：家谱

　　光栅图像导出：位图（BMP），JPEG，PNG

　　矢量图像导出：SVG

　　PDF导出

软件特色

　　—熟悉的用户界面

　　从MyDraw开始尽可能简单 – 我们已经对它进行了优化，以匹配您已经熟悉的界面，从而最大限度地减少了学习曲线。 我们使用了从MS Office套件中识别出的功能区UI，并尽可能简化。

　　MyDraw用户界面主题 – 您可以选择几个用户界面主题，以在您喜欢的环境中工作：Windows 8或XP，Mac OS El Capitan等。

　　—Visio兼容性

　　MyDraw是Windows和MacOS（Mac OS X）中最好的MicrosoftVisio替代品。

　　您可以使用MyDraw导入Visio®绘图文件（VSDX导入），以轻松转换您的图表并在Apple macOS和Windows操作系统中使用它们。使用MyDraw，您还可以导出Visio®图纸（VSDX导出）。

　　—数百个图示例和模板

　　MyDraw包含流程图，组织结构图，传单，证书和名片以及各种图表类型的许多即用型模板。您可以通过编辑现有的图表模板或创建自己的模板来轻松开始。

　　MyDraw团队正在不断创建新的模板和示例，新的图形和符号来支持您现在和将来的工作。

　　—图形和符号

　　MyDraw是一个易于使用的图表工具，附带一大组预定义的形状，您可以直接拖放到您的图形中。基于使用目的，形状被分成不同的库。此外，MyDraw允许您创建自己的自定义形状，将它们排列在库中，并在您的图表中重新使用它们。

　　类似Visio的“智能”形状 – MyDraw基于公式提供对动态图形形状的支持。

　　自定义图形开发 – 如果您需要特定的形状，您可以联系MyDraw开发团队并要求报价。

　　—强大的绘图工具

　　MyDraw附带一大套绘图工具，可帮助您轻松创建所需的任何形状，并根据贵公司的企业形象或个人需求进行设计。您可以使用Nurbs工具自由绘制形状，或者使用组合函数（联合，相交，减去和排除或）来创建基本形状的新形状。

　　另外，您可以将简单的形状组合成组，并创建高级复杂的形状。将它们保存在自己的库中以供将来重用，并随时进行编辑。

　　—高级打印和导出选项

　　使用MyDraw，您只需点击几下，即可将图表导出为图像（PNG，JPEG和BMP）或PDF和SVG矢量文件。

　　您可以选择以高分辨率导出图像，创建即使在广告牌上也可以打印的图像。MyDraw允许你选择页面的边距（即页面末尾和图表/绘图结束之间有多少空白），纸张方向，缩放级别等。

　　一个很好的特性是能够指定每个形状的权限并使其不可打印 – 这将允许您具有仅用于评论框或带有与您的图的打印版本无关的信息的形状。

　　—自动图布局

　　MyDraw附带大量的自动布局，以帮助您快速安排图表。无论您的图表是大还是小，只需点击几下鼠标，您都可以完美地进行布局。每种布局类型都提供了许多附加选项，允许您根据特定要求自定义布局。

　　只需创建您的图表，无需花费额外的时间对齐形状，一旦完成 – 转到“排列”选项卡 – >“布局形状”按钮，并安排您的图表。

　　—强大的富文本支持

　　MyDraw对富文本和文本格式有强大的支持。

　　借助MyDraw中的高级文本格式功能，您将能够使您的图表成为出色的。您可以控制文本字体，文本样式，段落对齐，项目符号和编号等。

　　—拼写检查和校对语言

　　MyDraw包含与Open Office字典（Hunspell拼写检查字典.OXT文件）兼容的拼写检查器。

　　默认情况下，MyDraw包含英语（美国），保加利亚语（保加利亚），德语（德国），西班牙语（西班牙语），法语（法语），葡萄牙语（葡萄牙语）和俄语（俄语）词典。

　　您可以从“审阅”选项卡 – >“语言”按钮更改校对语言或加载外部语言。

　　—ESRI Shapefile导入绘图地图

　　MyDraw支持从流行的ESRI shapefile格式导入地理地图数据。这使得它成为理想的地图绘制软件解决方案。

　　shapefile格式是地理信息系统（GIS）软件中流行的地理空间矢量数据格式。

　　—条形码绘图

　　使用MyDraw，您可以在图表中插入线性和矩阵条形码。

　　MyDraw中的条形码小部件可以帮助您在图表和绘图中包含其他信息。

　　—GEDCOM格式家谱

　　MyDraw支持从GEDCOM格式导入和导出。这使其成为绘制族谱图的完美工具。

　　GEDCOM文件是纯文本，包含关于个人的族谱信息和将这些记录链接在一起的元数据。

　　—邮件合并

　　MyDraw带有内置的邮件合并功能。创建你的图，插入一个合并域，并将你的图连接到联系人数据库。您可以匹配数据库中的任何字段，并将其显示在图表中。

　　当字段匹配时，您可以选择为您的数据库的每个值保存您的图（绘图）的副本，或者直接发送电子邮件给所有收件人。

方法

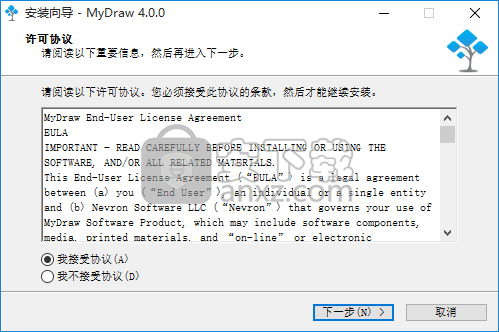

　　1、首先将软件安装到你的电脑，这里是软件的安装协议，你需要接受协议

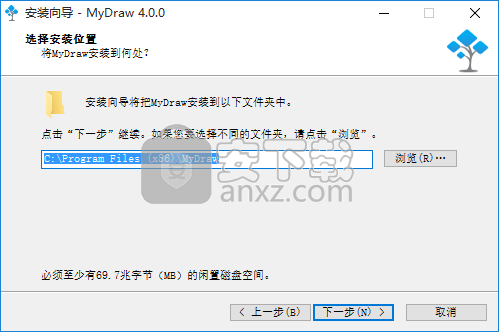

　　2、提示软件的安装地址C:\Program Files (x86)\MyDraw，一直点击下一步

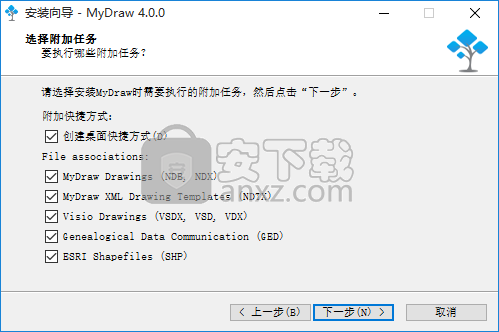

　　3、显示默认打开的文件，这里不需要取消，点击下一步

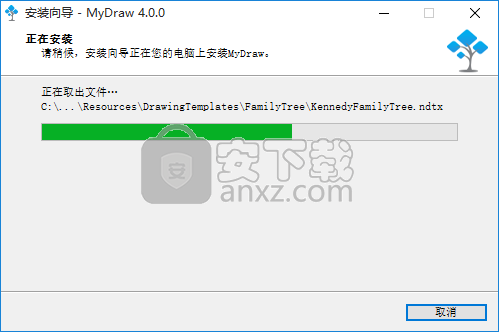

　　4、等待软件安装结束。将补丁复制到安装地址就可以完成

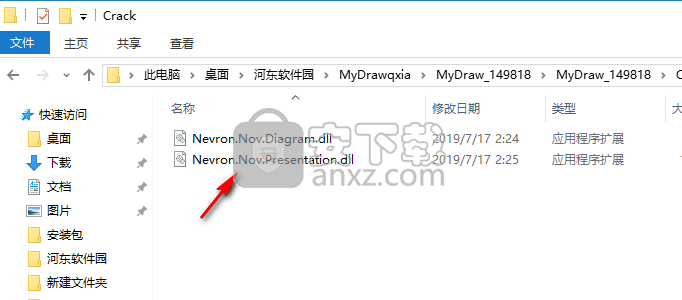

　　5、补丁就是Nevron.Nov.Presentation.dll、Nevron.Nov.Diagram.dll，复制到C:\Program Files (x86)\MyDraw点击替换

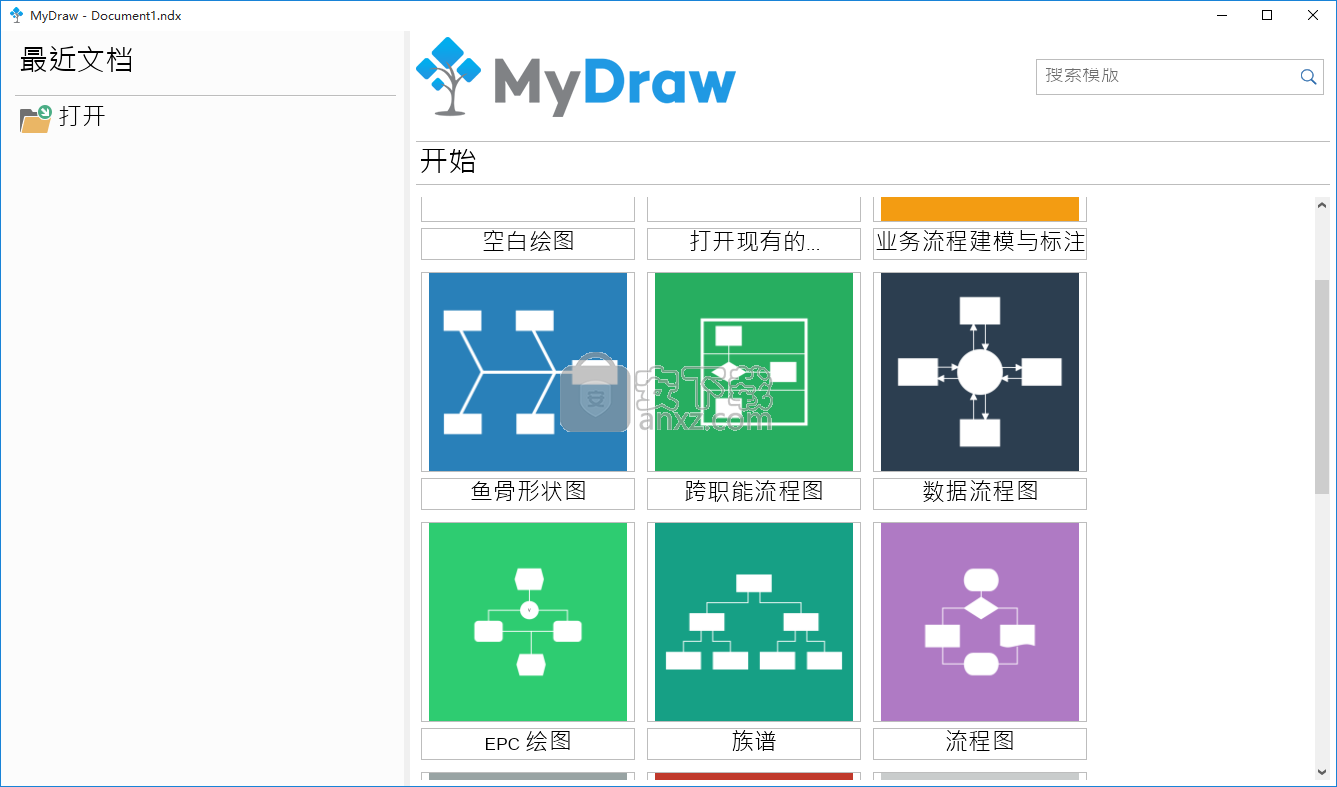

　　6、打开软件就可以开始设计思维导图，这里是官方提供的模板，可以双击使用

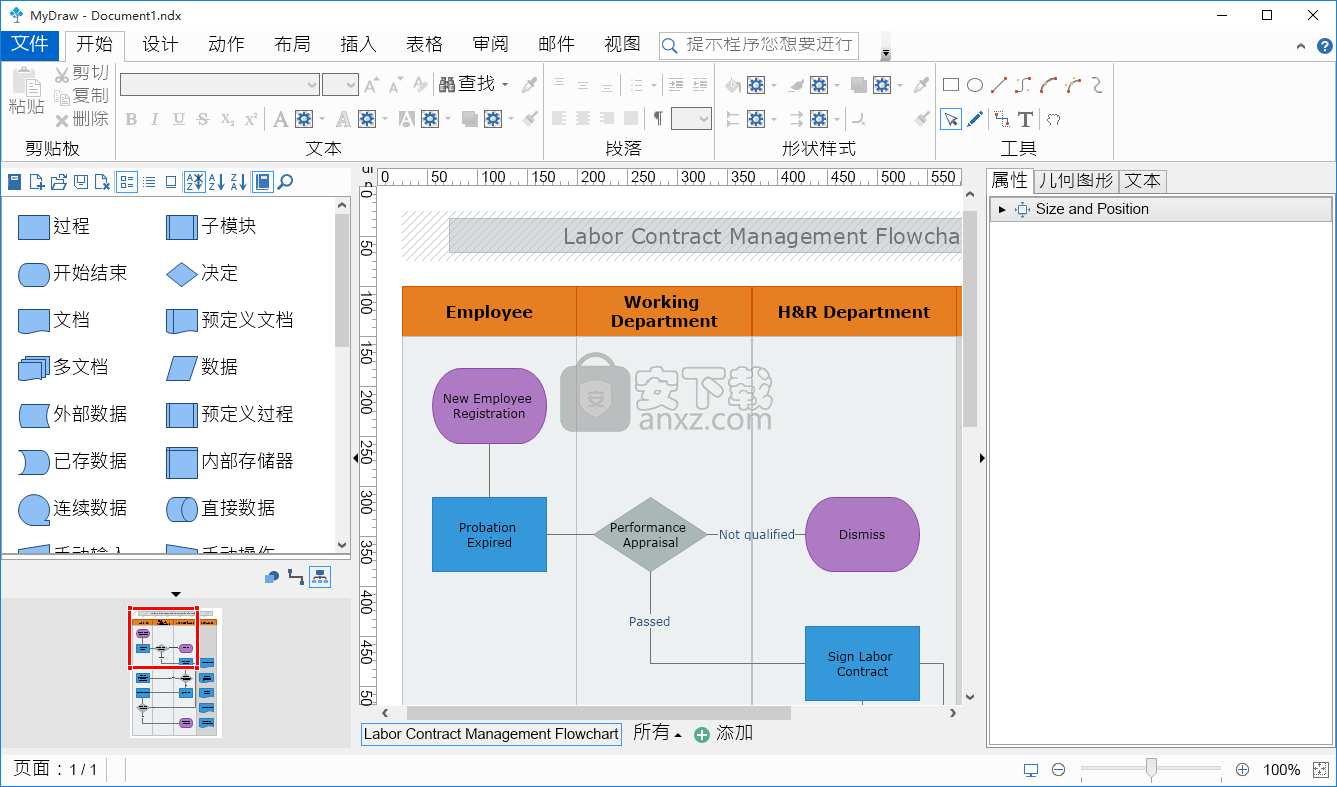

　　7、进入设计界面，在这里添加流程图内容，软件顶部显示菜单功能，左侧显示图形添加功能

使用说明

　　绘图视图

　　全部折叠使用导航工具展开所有视图

　　用户界面>图纸视图

　　图纸视图是您创建图表的区域。为了帮助您更精确地定位形状，默认情况下会显示网格和标尺。该视图还通过为网格，标尺和指南提供捕捉行为来帮助您。

　　指南是可用于对齐形状的垂直或水平线。要创建指南，只需将水平或垂直标尺拖向图纸视图即可。如果要将指南置于页面中心，请右键单击该指南并选择“页面中心”。

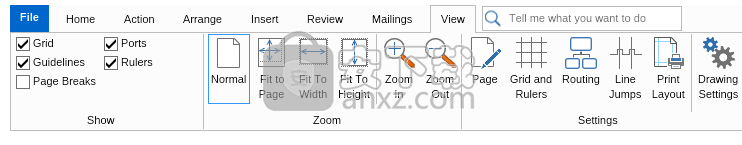

　　您可以通过MyDraw功能区的“视图”选项卡页面显示和隐藏图纸视图的不同元素以及控制其缩放模式：

　　显示功能区组

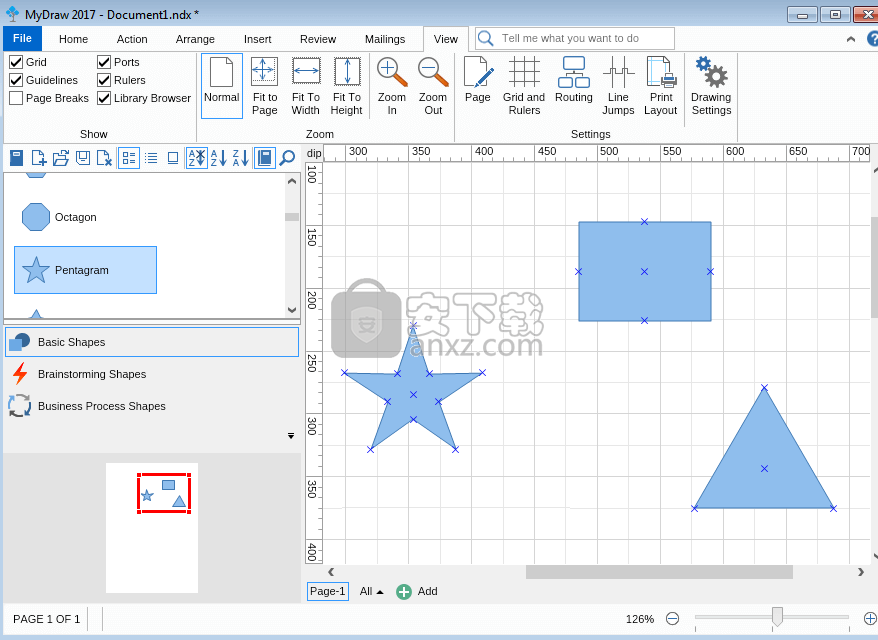

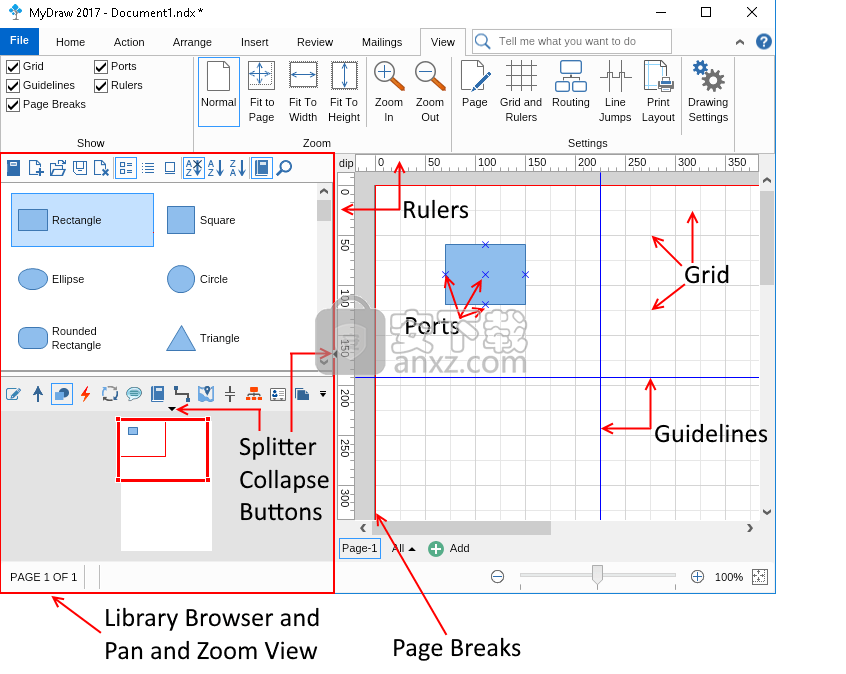

　　“显示”功能区组允许您切换不同元素的可见性，例如网格，准线，端口，标尺等。下图说明了使用“显示”功能区组的复选框可以显示或隐藏的元素：

　　您可以使用拆分器折叠按钮折叠和展开拆分器窗格和库。 MyDraw保存这些设置，因此下次启动MyDraw时将再次应用您设置的分割器位置。

　　缩放功能区组

　　“缩放”功能区组允许您将图纸视图的缩放模式更改为以下之一：

　　正常 - 在此模式下，不会自动计算图纸视图缩放系数

　　适合页面 - 图纸视图会自动放大或我们以便整个页面显示在可用区域中

　　适合宽度 - 缩放图纸视图，以便可以看到当前页面的整个宽度

　　适合高度 - 绘图视图被缩放，以便当前页面可见时的整个高度

　　您可以使用“放大”和“缩小”按钮分别放大和缩小图纸视图。或者，您可以使用Ctrl键盘按钮或以下键盘快捷键按住鼠标滚轮：

　　放大 - Ctrl +“+”

　　缩小 - Ctrl +“ - ”

　　缩放至100％ - Ctrl +“0”

　　用于缩放的键盘快捷键与大多数现代Web浏览器的键盘快捷键相同，这使它们易于记忆。

　　设置功能区组

　　“设置”功能区组包含5个按钮。单击时，每个对象都会显示一个对话框，用于编辑与其关联的对象的属性：

　　页面 - 编辑活动页面的属性。有关更多信息，请查看“页面设置”主题。

　　网格和标尺 - 编辑网格和标尺的属性。

　　路由 - 配置路由管理器和路由设置。

　　线条跳转 - 编辑线条跳转设置。

　　打印版面 - 编辑打印版面设置。

　　绘图设置 - 配置整个图纸视图的设置，例如选择的外观，是否在缩放中居选择，复制/粘贴偏移，跟踪器外观等等。

　　平移和缩放视图

　　全部折叠使用导航工具展开所有视图

　　用户界面>平移和缩放视图

　　您可以使用“平移和缩放”视图跳转到图纸视图的其他位置，或者将其放大或缩小。 要在图纸视图中移动，只需使用鼠标左键拖动平移和缩放视图矩形即可。 如果使用其角落处的跟踪器调整此矩形的大小，则绘图视图将放大或缩小。

　　下图演示了如何使用“平移和缩放视图”设置图纸视图的可见区域。 请注意绘图视图的可见区域与“平移和缩放视图”的红色矩形完全匹配。

　　页面导航器

　　全部折叠使用导航工具展开所有视图

　　用户界面>页面导航器

　　页面导航器允许您向图表文档添加，删除，重命名和编辑页面，并浏览这些页面。

　　要添加页面，请单击“添加”按钮。 然后，您可以单击与给定页面关联的按钮以导航到该页面。 全部按钮显示包含当前文档所有页面的菜单，因此您可以轻松切换到所需页面。

　　要重命名页面，请右键单击该页面，然后从上下文菜单中选择“重命名”。

　　要删除页面，请右键单击该页面，然后从上下文菜单中选择“删除”。

　　要创建页面的重复（即精确克隆），请右键单击它并从上下文菜单中选择“复制”。

　　要编辑页面的属性，请右键单击它，然后从上下文菜单中选择“页面属性”。

　　全部按钮显示包含当前文档所有页面的菜单，因此您可以轻松切换到所需页面。

　　全部折叠使用导航工具展开所有视图

　　用户界面>功能区

　　功能区中的每个命令项都有一个工具提示，其中包含有关命令及其键盘快捷键（如果有）的信息，因此如果对给定命令的作用有疑问，只需将鼠标指针移到它上面并等待一秒钟即可获得工具提示现身。

　　主页标签页

　　“主页”选项卡页是图表功能区的默认页面。

　　如上图所示，“主页”选项卡页面组织为以下功能区组：

　　剪贴板 - 允许您剪切或复制当前选定的形状。当剪贴板中有兼容的对象时，您还可以使用“粘贴”按钮将它们粘贴到图表中。

　　字体 - 允许您控制当前所选形状的文本的字体，大小和外观。

　　段落 - 允许您指定当前所选形状的文本对齐方式。

　　几何格式 - 允许您控制当前所选形状的填充，描边，阴影和圆角。对于1D形状（即连接器），您还可以指定开始和结束箭头样式。

　　工具 - 包含一组工具，您可以激活这些工具以创建自定义形状，编辑形状的几何图形，插入文本，平移图表或只是返回默认工具，如上图所示 - 指针工具。

　　编辑 - 允许您撤消/重做最近对图表所做的更改，以及选择所有形状，所有1D形状或所有2D形状。

　　搜索 - 包含用于查找和替换形状中文本的按钮

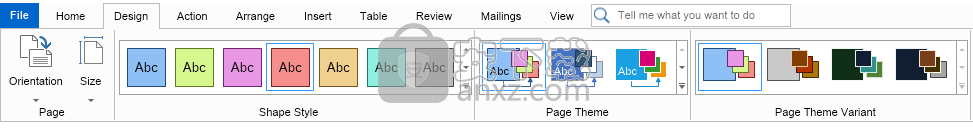

　　设计标签页

　　“设计”选项卡页面可让您快速配置活动页面的主题和各个形状的样式。

　　“设计”选项卡页面包含以下功能区组：

　　页面 - 允许您配置活动页面的方向和大小。

　　形状样式 - 允许您使用当前所选页面主题和变体中的形状样式快速设置形状样式。

　　页面主题 - 通过更改页面主题，您可以快速更改页面中所有形状的外观。

　　页面主题变体 - 可用于将当前所选主题的变体应用于活动页面。

　　有关绘图主题和形状样式的更多信息，请查看主题和样式文档主题。

　　操作选项卡页面

　　“操作”选项卡页面允许您操纵当前选定的形状/形状。

　　“操作”选项卡页面包含以下功能区组：

　　组 - 允许您对一组形状进行分组和取消组合。

　　旋转 - 允许您翻转或旋转形状。

　　撰写 - 允许您通过对一组形状执行几何操作来创建复杂的几何形状。

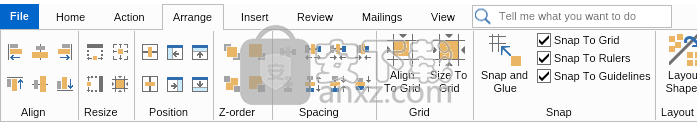

　　排列标签页

　　“排列”选项卡页面可让您定位，调整大小和对齐形状：

　　“排列”选项卡页面包含以下功能区组：

　　对齐 - 允许您对齐两个或多个形状。

　　调整大小 - 允许您将一个或多个形状调整为另一个形状。

　　位置 - 允许您在页面中定位形状。

　　Z顺序 - 允许您在其他形状上方或下方创建形状。

　　间距 - 允许您配置两个或多个形状之间的间距。

　　网格 - 允许您将形状对齐或调整为网格。

　　Snap - 允许您配置MyDraw的捕捉行为。

　　布局 - 包含“布局形状”按钮，单击该按钮可打开一个对话框，用于选择，配置自动布局并将其应用于图表的选定或所有形状。

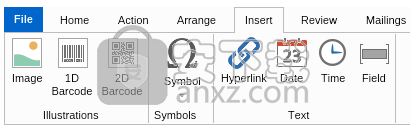

　　插入标签页

　　“插入”选项卡页面允许您将对象插入到文档中。

　　“插入”选项卡页面当前具有以下功能区组：

　　插图 - 可让您轻松地将图像或1D / 2D条形码插入到图表中。如果插入条形码，则可以右键单击它以修改其属性。

　　符号 - 允许您将特殊文本字符和符号插入到形状的文本块中

　　文本 - 允许您将超链接和不同的文本字段插入到形状的文本块中

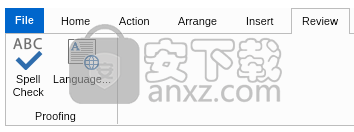

　　查看标签页

　　“审阅”选项卡页面允许您对图形文本执行拼写检查。

　　“审阅”选项卡页面当前具有以下功能区按钮：

　　拼写检查 - 一个切换按钮，用于启用或禁用整个文档的拼写检查。

　　符号 - 允许您选择要使用的拼写检查字典。您可以使用任何包含的拼写检查词典或使用“浏览”按钮加载不同的拼写检查词典。 MyDraw与Open Office拼写检查词典兼容。

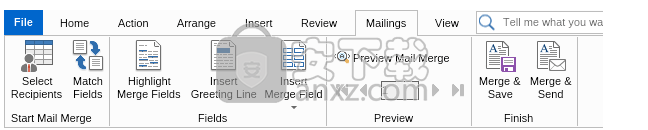

　　邮件标签页

　　“邮件”选项卡页面允许您配置和执行邮件合并操作。

　　查看标签页

　　“视图”选项卡页面允许您控制图纸视图的各种元素的可见性，行为和设置。

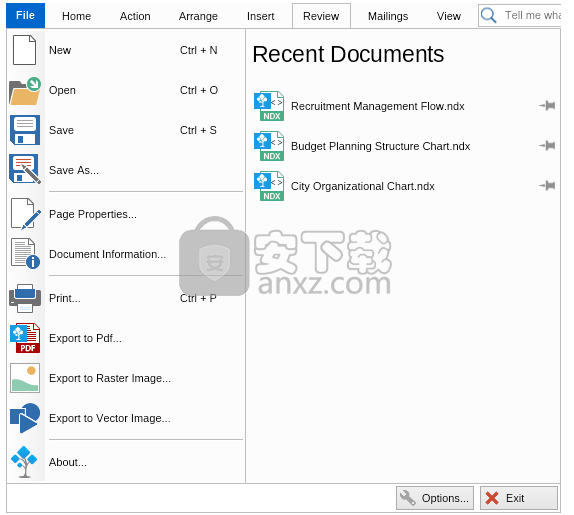

　　应用菜单

　　单击“文件”时将显示应用程序菜单。它包含用于保存图表或从文件加载图表，打印和导出等的菜单项。它还包含用于显示“关于”对话框的菜单项和显示“选项”对话框的按钮，您可以使用该对话框切换当前UI主题，或切换到传统的命令栏UI。它还允许您将用户界面切换为另一种语言。应用程序菜单还包含一个用于打开“新建图形”对话框的“新建”菜单选项。

　　应用程序菜单的右侧显示最近打开/保存的文档，能够固定您认为更重要的文档。

　　边栏

　　全部折叠使用导航工具展开所有视图

　　用户界面>侧栏

　　侧栏包含用于在“图纸视图”中为选定形状设置样式的各种工具。它复制了一些可从形状的上下文菜单中访问的形状属性设置，以便于访问最常用的形状。

　　它在树选项卡上划分：属性，几何和文本。

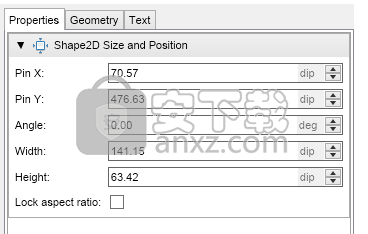

　　属性选项卡

　　“属性”选项卡中的控件与“图纸视图”中的形状位置和大小相关。

　　选择1D形状后，用户可以通过设置BeginX，BeginY，EndX和EndY属性的值来设置形状的起点和终点。

　　2D形状的位置，大小和旋转由PinX，PinY，Width，Height和Angle属性决定。

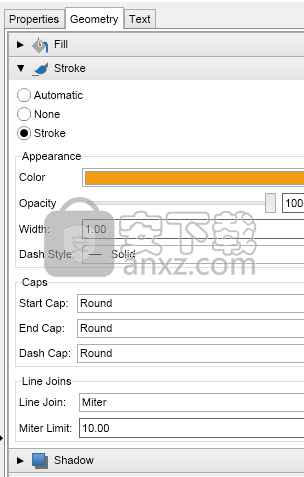

　　几何选项卡

　　“几何”选项卡包含用于管理形状属性（如填充，边框和阴影）的控件。

　　其中每一个都可以设置为“自动”，“无”或特定形状的自定义设置。

　　当某些几何相关属性设置为“自动”时，它将从应用的当前主题中获取其值。

　　当设置为None时，它不应用任何值。

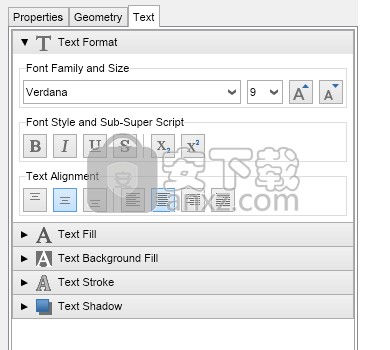

　　文字标签

　　文本选项卡允许用户编辑形状文本的不同方面：

　　字体。

　　样式。

　　对准。

　　文字填写。

　　背景填充。

　　文字笔划。

　　文字阴影。

　　使用形状

　　全部折叠使用导航工具展开所有视图

　　基本任务>使用形状

　　本主题说明如何执行以下操作：添加形状

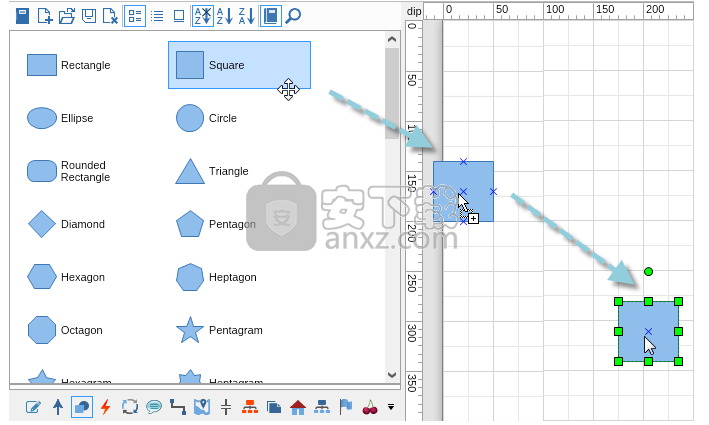

　　在MyDraw中添加形状非常简单 - 只需将您喜欢的任何形状拖放到图表中，从库浏览器添加到MyDraw的绘图区域，如下图所示：

　　选择，移动，调整大小和旋转形状

　　要选择一个形状，请单击它或单击并按住它之外的某个位置，然后拖动以触发矩形选择工具并选择它。选择形状后，将在其周围显示一组跟踪器，如左图所示。

　　要移动形状，只需选择它并将其拖动到绘图区域，直到到达所需位置。

　　要调整形状大小，请拖动其中一个角落跟踪器。

　　要旋转形状，请使用形状上方的圆形跟踪器。您还可以使用功能区中“操作”选项卡的“旋转”功能区组中的按钮。

　　多选和锚形状

　　当选择两个或多个形状MyDraw时，某些命令应该起作用的形状变得模糊，例如align lefts命令。为了可视化将用于此类命令的形状，MyDraw引入了两种类型的锚形状：

　　对齐锚点 - 对齐命令将使用的形状。对齐锚的跟踪器填充为黑色。

　　格式锚 - 格式化命令将使用的形状。格式锚的跟踪器填充为白色。

　　如果多选中的形状既是对齐又是格式锚，则其跟踪器以白色填充，即格式锚的着色优先。

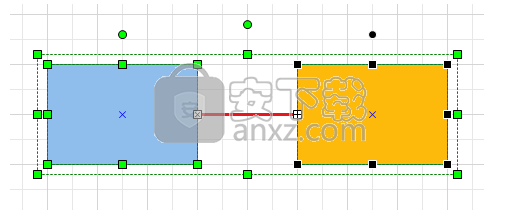

　　下图显示了具有不同对齐和格式锚点的选择如何显示：

　　在这种情况下，红线是格式锚，橙色矩形是对齐锚。

　　格式化形状的几何体

　　要更改形状的外观，请使用“主页”选项卡的“几何格式”功能区组中的拆分按钮。它们可以让你改变一个形状的填充，描边和阴影，以及它的圆角。如果所选形状是一维形状（即连接器），您还可以更改其开始和结束箭头。

　　要选择多个所选形状的几何格式，或选择多个所选形状，请单击复制几何格式按钮（下图中最右侧的移液器）。然后选择一个或多个形状，然后单击“应用几何体格式”按钮（下图中最右边的画笔）。

　　将文本添加到形状或页面

　　要向形状添加文本，请激活指针工具（看起来像箭头的工具）并双击形状或直接开始键入。将打开用于输入/修改形状文本的就地富文本编辑器。您可以使用“字体”和“段落”功能区组中的按钮来设置形状文本的样式和样式。请注意，在文本编辑模式下，文本格式化功能区命令对富文本编辑器中选择的文本起作用，但如果您只是选择了形状但尚未进入文本编辑模式，则文本格式化功能区命令会修改格式。整个形状的文字。

　　输入完文本后，按剪贴板中的“退出”或单击形状外部以应用文本更改。如果要取消文本更改并恢复到形状的上一个文本，请按键盘上的Shift + Escape键。

　　如果您只想向页面添加一些文本，然后激活文本工具（看起来像字母“T”的那个），单击并按住页面中的某个位置并拖动以创建文本区域。然后双击此文本区域并输入文本。

　　格式化形状的文本

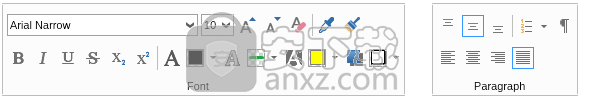

　　如果要一次格式化形状的整个文本，只需选择形状并使用“字体”和“段落”功能区组中的控件。

　　要仅格式化形状文本的部分内容，应双击形状以进入就地编辑模式。然后，您应选择要设置样式的文本，并使用功能区中的控件将所需的格式应用于所选文本。然后，您可以选择另一段文本并以不同方式对其进行格式化，依此类推。

　　您可以使用副本（移液器）和应用（画笔）文本格式按钮来复制形状的文本格式，然后将其应用于一个或多个形状，方法与形状几何相同。
