betterwmf

　　BetterWMF可帮助您插入AutoCAD绘图MS-office文件，BetterWMF支持将动态改善画面，用户可以使用该应用程序将图片的大小将与图片的大小完全匹配对象，没有大的空边框适合AutoCAD窗口，图片透明，背景颜色被删除，用户可以根据颜色指定线宽，在TILEMODE 0中，用户可以合并paperpace和所有视口，图片可以转换为黑白；用户可以通过运行BCLIPBRD.EXE或加载来使用BetterWMF将BWMFxxxx.ARX的正确版本导入AutoCAD；BetterWMF旨在帮助您将AutoCAD绘图插入到其他应用程序中，例如插入到MS-Word文档中；强大又实用，需要的用户可以下载体验

软件功能

　　1、支持将插入图形中的全部线条以及文字颜色调整为黑色。

　　2、优化高级选项设置，从中可以修改线条的颜色和填充颜色。

　　3、全新的修改功能，按当前AutoCAD图形的大小进行比例缩放。

　　4、具有自动修剪图形的空白边缘、自动填充颜色的功能。

　　5、根据颜色为所有行或单个宽度分配非零宽度。

　　6、将论文空间和所有视口合并成一张图片（不适用于AutoCAD LT）。

　　7、可以根据绘图比例调整图片的大小，将256个AutoCAD颜色重新分配为灰度或任何Windows 。

　　8、删除（黑色）背景颜色，使图像再次透明。

软件特色

　　BetterWMF图片改进

　　BetterWMF可以通过多种方式改善您的图片。它可以：

　　将图片的大小裁剪为所选实体的范围

　　删除（黑色）背景颜色并再次使图片透明

　　根据颜色为所有线条或单个宽度指定非零宽度

　　预设图片的确切大小，例如MS-Word中显示的大小。

　　将paperpace和所有视口合并为一张图片（不适用于AutoCAD LT）

　　相对于绘图比例调整图片大小

　　将256种AutoCAD颜色重新分配给灰度级或任何Windows TrueColors

　　BetterWMF兼容性

　　BetterWMF已经上市，并已针对许多Autodesk产品进行了测试。它还可以用于许多其他程序，可以将图片放在Windows剪贴板上。

　　目前支持以下程序：

　　AutoCAD从AutoCAD R13到AutoCAD 2013的任何版本。

　　这包括基于AutoCAD引擎的产品，如Autodesk Map 3D。

　　AutoCAD LT从AutoCAD LT 95到AutoCAD LT 2013的任何版本

　　任何其他应用程序任何可以将WMF格式的图片复制到Windows剪贴板的程序，包括IntelliCAD和MicroStation。

　　BetterWMF在所有已知的Windows操作系统上运行良好，最高可达Windows 8，包含任何servicepack。如果AutoCAD运行，那么BetterWMF也是如此。

必要说明

　　虽然BetterWMF适用于所有当前已知版本的Autodesk产品，但它依赖于Autodesk产品的未记录功能。因此，不能保证其适用于未来的AutoCAD版本！

　　Autodesk Inventor不基于常规AutoCAD引擎。因此，BetterWMF不能用于Inventor。

　　所有商标均归其各自所有者所有。

安装说明

　　1、需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

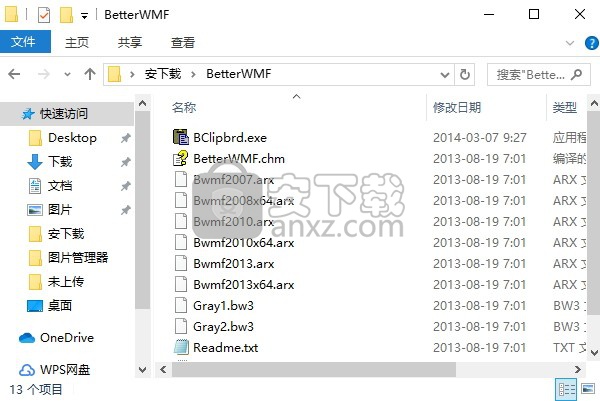

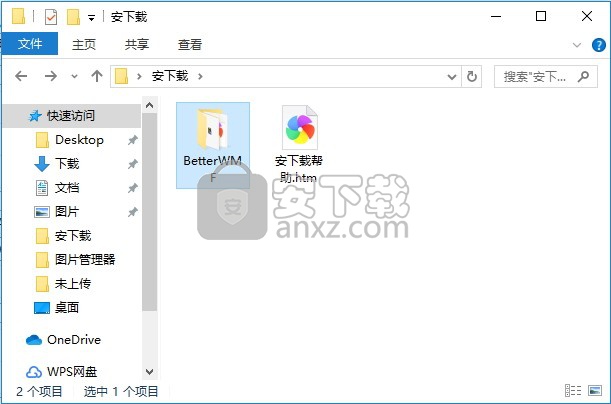

　　2、通过解压功能将压缩包打开，找到主程序

　　3、双击主程序即可将应用程序打开，弹出程序加载界面

使用说明

　　此安装方法适用于所有完整（非LT）AutoCAD版本和Autodesk垂直兼容。

　　使用此方法，可以在AutoCAD中加载ARX程序。您将受益于BetterWMF的所有功能，包括相对于您的绘图缩放图片，合并paperpace和视口以及通过lisp函数访问BetterWMF功能。

　　使用此方法时，您不需要Bclipbrd.exe。

　　运行文件bwmf2013_700.exe。

　　这会将BetterWMF文件提取到一个文件夹，例如C：\ Program Files \ Furix \ BetterWMF。

　　在AutoCAD中加载Bwmf14.arx，Bwmf200x.arx，Bwmf2004.arx，Bwmf2007.arx，Bwmf2010.arx或BWmf2013.arx。单击以获取有关如何加载ARX的帮助。

　　如果将相应的ARX移动到AutoCAD的支持文件夹，则加载可能会更容易，但如果您需要联机帮助，请不要忘记移动此帮助文件。

　　配置BetterWMF。

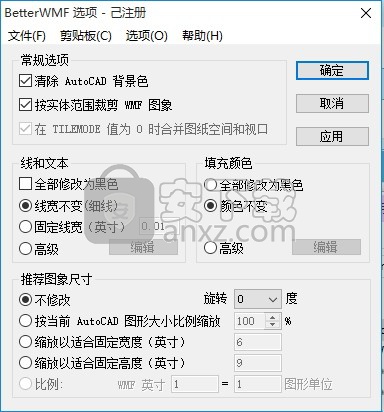

　　通过在AutoCAD中输入命令BWMFOPT来访问“图片选项”对话框，或通过lisp函数（bwmfsetoption）更改选项。

　　使用BetterWMF。

　　通过命令BWMFOUT和BCOPYCLIP或几个lisp函数（如（bwmfout）和（bcopyclip））使用BetterWMF。

　　在AutoCAD中，可以通过多种方式加载ARX应用程序：

　　一次性装载：

　　在AutoCAD中选择“工具/加载应用程序”菜单，在C：\ Program Files \ Furix \ BetterWMF \中找到适用于AutoCAD版本的ARX。

　　您可以将ARX添加到AutoCAD Startup Suite。

　　一次性装载：

　　将适用于AutoCAD版本C：\ Program Files \ Furix \ BetterWMF \的正确ARX版本从Windows资源管理器拖放到AutoCAD主窗口中。

　　对于下一个AutoCAD会话，必须重新加载。

　　一次性装载：

　　使用命令arx，选项load。

　　对于下一个AutoCAD会话，必须重新加载。

　　从lisp加载：使用

　　（arxload“C：\\ Program Files \\ Furix \\ BetterWMF \\ Bwmf2013.arx”）

　　通过在acad.rx文件中添加一行，在AutoCAD启动时自动加载。要查找此文件，请照常启动AutoCAD并输入

　　（findfile“acad.rx”）

　　如果找到文件，请修改它，否则在AutoCAD支持文件夹中创建一个新文件，并添加一行，其中包含ARX的驱动器，文件夹和名称：

　　C：\ Program Files \ Furix \ BetterWMF \ Bwmf2013.arx。

　　此安装方法可用于AutoCAD LT和许多其他不支持ARX加载项的程序。

　　使用此选项，可以在AutoCAD外部运行Bclipbrd.exe。您无需在AutoCAD中执行任何特殊操作。

　　请按照以下步骤操作：

　　运行文件Bwmf2013_700.exe。

　　这会将BetterWMF文件提取到一个文件夹，例如C：\ Program Files \ Furix \ BetterWMF。使用AutoCAD LT时忽略ARX文件。

　　在开始菜单中找到并运行'BettterWMF | BetterWMF for AutoCAD LT'，或使用Windows资源管理器找到C：\ Program Files \ Furix \ BetterWMF \ Bclipbrd.exe。

　　BetterWMF通过任务栏中的图标（屏幕右下角）自行确定。启动时，将显示“图片选项”对话框。您可以关闭它，但BetterWMF将保持活动状态并监视剪贴板。

　　配置BetterWMF。

　　双击任务栏中的图标或在图标上单击鼠标右键，然后选择主选项或用户首选项，即可访问选项和首选项对话框。

　　使用BetterWMF。

　　每当您将AutoCAD中的图片复制到剪贴板时，任务栏图标将自动在剪贴板上进行改进，无需用户交互。一个小工具提示将通知您BetterWMF已修改剪贴板上的图片。您可以将修改后的图片直接粘贴到其他应用程序中

　　使用AutoCAD LT，您可以从许多BetterWMF功能中受益。在复制和粘贴图片时，您可以让BetterWMF动态改善您的图片。您甚至可以通过保存复制的图片来创建BetterWMF文件。

　　安装

　　要在AutoCAD LT中使用BetterWMF，必须在AutoCAD外部运行Bclipbrd.exe。它将改进您复制并粘贴到其他应用程序中的任何图片。这对应于根据方法2安装：在AutoCAD外部运行Bclipbrd.exe。

　　使用BetterWMF

　　启动Bclipbrd.exe后，它将在后台保持活动状态，您可以通过多种方式使用BetterWMF。

　　已知限制

　　Better LT的某些功能不适用于AutoCAD LT：

　　通过lisp函数进行编程控制。

　　将Modelspace和Paperspace合并为一张图片。

　　根据绘图比例调整图片大小。

　　当您将图片从AutoCAD复制并粘贴到其他应用程序时，BetterWMF将改进Windows剪贴板上的图片。通过单击BetterWMF任务栏图标上的鼠标右键并从菜单中选择“将最后保存为WMF文件”，可以将剪贴板上的已修改图片另存为WMF文件。

　　BetterWMF专为Autodesk产品设计并经过测试。

　　但是，Bclipbrd.exe中用于BetterWMF的技术允许它改进任何程序创建的任何WMF图片。因此，非Autodesk程序也将能够从许多BetterWMF功能中受益。在复制和粘贴图片时，您可以让BetterWMF动态改善您的图片。您甚至可以通过保存复制的图片来创建BetterWMF文件。

　　安装

　　要将BetterWMF与非Autodesk程序一起使用，必须在该程序之外运行Bclipbrd.exe。它将改善您复制和粘贴的任何图片。这对应于根据一般方法2的安装。

　　使用BetterWMF

　　运行Bclipbrd.exe后，您可以通过多种方式使用BetterWMF。

　　让BetterWMF改进你的照片：

　　在源应用程序中打开绘图。

　　使用菜单命令编辑|复制。 BetterWMF将在没有任何用户交互的情况下即时改进图像。

　　切换到例如MS-Word并将图片粘贴到那里。

　　可以在“图片选项”对话框中更改选项。双击任务栏图标始终可以访问此对话框。

　　单击图标上的鼠标右键可以访问其他功能。

　　已知限制

　　BetterWMF与非Autodesk产品的使用未经过全面测试，因此不受支持。不过，如有任何问题，意见和建议，请随时与我们联系。

软件说明

　　BetterWMF旨在解决Autodesk产品通常出现的图像问题。开始尝试使用BetterWMF进行其他应用程序的最佳方法是首先禁用所有选项，然后逐个激活它们并观察结果。当特定的BetterWMF解决方案不适用于您的程序时，您最好在“图片选项”对话框中禁用它。

　　为避免与其他程序发生冲突，BetterWMF并不总是修改剪贴板上出现的每张图片。在用户首选项对话框中，您可以指定BetterWMF将如何积极地自动检测和修改剪贴板上的图片。

　　通过明确选择菜单选项剪贴板|立即修改和替换或在BetterWMF任务栏图标菜单中明确选择“立即修改和替换”，可以忽略此设置。

　　当您不再想使用BetterWMF时，可以通过Windows菜单中的所有程序| BetterWMF |卸载BetterWMF或通过“控制”面板中的“添加/删除”将其卸载。

　　当您设置BetterWMF（加载ARX）的自动加载时，您可能必须手动删除它。

　　请注意，您可以通过Bclipbrd.exe / unload从外部卸载Bclipbrd.exe。

　　BCOPYCLIP使用此命令而不是AutoCAD的COPYCLIP命令。

　　BCOPYCLIP的工作方式与COPYCLIP类似，但存在一些差异：

　　- 使用BetterWMF改进WMF图片。

　　- 在TILEMODE 0中，它将提供合并paperpace和视口

　　- 将图片粘贴到另一个应用程序时，它将始终采用“图片”格式，无需选择“粘贴”。

　　BWMFOPT更改选项对话框中的选项。使用此命令可根据需要自定义图片。

　　BWMFOUT使用此命令而不是AutoCAD的WMFOUT命令。

　　它几乎完全相同，但产生了改进的WMF文件。

　　通过将ARX加载到AutoCAD中来使用BetterWMF时，您也可以通过Lisp函数使用BetterWMF。

特别说明

　　许多Autodesk产品实际上是普通的AutoCAD加上一些额外的模块。这包括Autodesk Map，Mechanical Desktop，AutoCAD Mechanical等。对于这些程序，您可以使用BetterWMF，就像运行普通AutoCAD一样。

　　AutoCAD 2000及更高版本具有特殊设置WMFBKGND，用于删除使用WMFOUT或COPYCLIP创建的图片的背景颜色。不幸的是，这个命令会使白线消失。如果您使用BetterWMF删除背景，则不会发生这种情况。

　　在AutoCAD中使用线宽显示时，剪切和粘贴可以在没有BetterWMF的情况下生成更粗的线条。但即使在文件空间中，也几乎不可能创建准确打印正确线宽的图片。

　　使用BetterWMF将线宽与颜色相关联可获得最佳效果，就像使用AutoCAD R14一样。要使用此功能，请在创建图片之前关闭AutoCAD中的线宽显示（命令LWDISPLAY）。

　　可以重新粘贴到AutoCAD中，但没有多大意义：结果将是嵌入的图片而不是AutoCAD实体。
