ZDM(CAD辅助设计软件)

　　ZDM是一款由水电工程设计人员在AutoCAD平台上开发出来的工具型CAD辅助设计软件；其功能涉及了水工、施工、建筑、机、电等五大专业；该程序需要通过AutoCAD软件搭载进而设计出精美的产品；新版本对系统已经功能模块都做了大量的更新与加强，其信息入下：批量修改图增加了对一个目录下的图批量缩放功能，也可以将相连的图框合并成一个图框，便于批量插图，增加了预防cad病毒功能，将启动加载的lsp文件改为只读，更新了矢量图裁剪trdwg命令，速度更快，更干净，批量打印pldy命令选择提交信息系统，可自动在打印图上生成条形码，可用扫描枪刷码，增加了生成条码命令tmsc，可自动生成唯一的条码，便于今后对文档管理，优化了模拟光滑曲线命令，对光滑多段线、spline线处理速度更快，增加了快速标注qqd命令，与cad qdim命令同，但可以裁剪引线，修改了尺寸引线取齐trd命令，不再要求用户先给定尺寸线的位置，可直接引线取齐，但用户可选择a项，给定尺寸线位置后再裁剪引线；平整为坡面土地平整程序全面更新；强大又使用，需要的用户可以下载体验

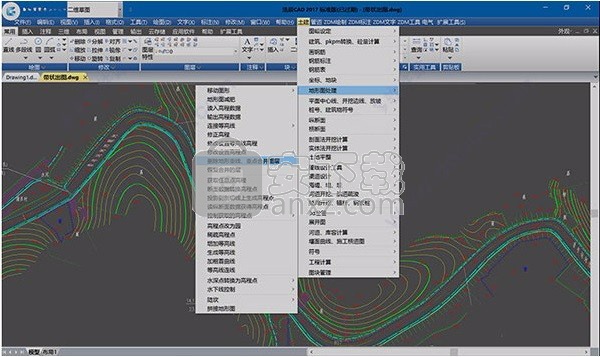

软件功能

　　1、AutoCAD 绘制、编辑、计算统计、文字处理扩展功能及工程常用图形绘制。

　　2、钢筋图软件包（钢筋绘制、标注、自动生成钢筋表材料表、图、表关联修改）。

　　3、断面法开挖计算（桩号设置、地形图切剖面、纵横断面自动生成、分类计算断面面积，统计工程量）。

　　断面放坡法开挖计算（直接在平面地形图上生成坡脚线，计算工程量）。

　　4、三维实体开挖计算软件包（生成三维实体地形，挖、填实体，计算开挖）。

　　5、土地平整，土方计算（可计算平整为阶梯形、坡面的土方量）。

　　6、自动生成水电工程常用管道附件展开图、通过相贯线生成任意岔管展开图。

软件特色

　　增加了获取地面坡度dmpd命令，可以获取地面坡度及方向以确定设计的坡度（使用前地形图必须处理）。

　　增加了设置地块坡度dkpd命令，可以以给定地块的起点高程，坡度，及坡度方向，自动对地块分网计算出网格内设计高程。W选项可以批量对多个地块进行计算，使用时可以

　　选择地块边界也可以选择使用地块i划分dkhf命令地块的标识文字。

　　计算地块挖填atw1命令可以选择网格内设计高程文字对单个地块进行计算，也可以窗选地块i划分dkhf命令地块的标识文字批量对多个地块计算。

　　增加了修改坡度，起始高程重新计算挖、填量chpdtw命令，可以快速修改后得出挖、填量，生成表格，通过几次调整可以使得挖、填平衡。

　　增加了删除地块内网格、数据文字命令delwg,以便重新计算。

　　三维多段线投影为二维多段线tyqx命令可以将高程数据赋予二维多段线，与 p_bg命令的属性一致，可以剖切生成线路纵断面，横断面中心点。

　　纠正了批量打印pldy程序bug，当选择了比例不再充满打印（使用该功能者务必更新。增加了提交信息系统批量打印pdf dwf时用户可选择是否拆分图，如拆分图则生成条形码。档案人员在制作pdf图时可。请大家尽量使用zdm批量打印，以便今后推行网上归档。

　　选择该功能生成上传系统目录批量上传到信息系统。

　　纠正了图层控制clay命令在选择块时bug.

　　修改性质cr命令再修改线型比例时可连续调整线型比例。

　　Cfn分类选择可以选择多个不同的块将其过滤选择出来。

　　读入上面数据可以在图坐标绘出建筑物位置

　　修改了输出图面建筑物到数据文件outjz命令，是injz命令的逆操作，如果选择了线路中心线，则会在数据文件中标识出建筑物是在中心线的左侧，中（相交） 右侧。

　　左右侧的划分是采用面向小桩号向大桩号看，左手即左手侧，右手即右手侧。输出数据文件格式为：

　　建筑物名称 桩号 进口X坐标 Y坐标 出口X坐标 Y坐标 长度 中心线左、中、右

安装说明

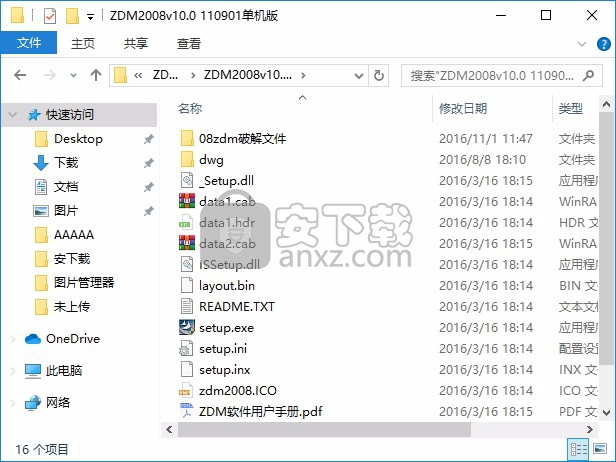

　　1、需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装，点击下一步按钮

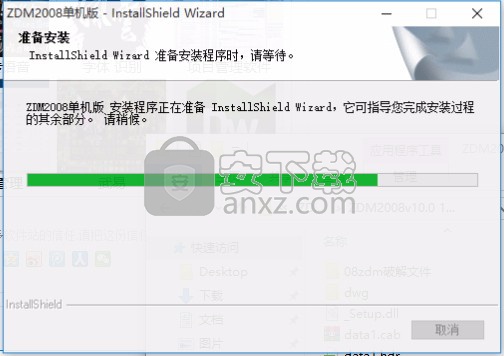

　　3、弹出程序安装界面，用户可以根据安装提示完成所有的程序安装

　　4、程序安装完成后，可以打开安装包，将安装包中的文件复制到程序安装路径下程序

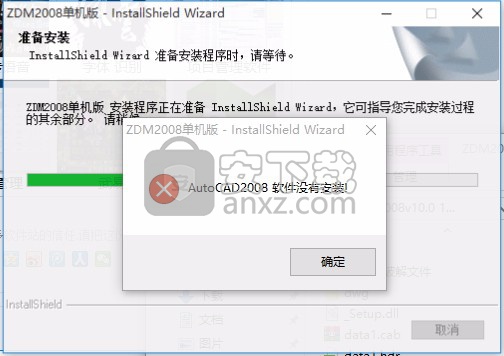

　　6、用户的电脑中需要安装对应的AutoCAD应用程序，不然后导致安装失败

使用说明

　　1、写坐标中输入坐标写坐标,增加了可旋转用户坐标后写坐标功能。

　　2、图层控制程序中“关闭选择层外所有层”增加了可选择多个层功能。打开层功能增加了打开先前关闭层的功能。

　　3、计算型心、面积、惯性矩程序中增加了定义用户坐标，选取编号将数据赋给编号功能。用提取数据getsx

　　命令可将编号型心、面积、惯性矩数据保存在该图目录的xdata.txt文件中。

　　4、图纸管理中增加了自动提取图标中图名、图号信息将文件另存为图号名（当未提取到图号信息则将文件

　　名存为图名，图标一般应用块实体制作，如不是，程序要求手工选取图名、图号）另外还增加了自动分图功

　　能，当设计人员将多张图画在一个文件中，程序可自动将该图用图号名命名块存盘。另外该程序还将图名、图

　　号、图幅存到该目录下的dwgdir.txt文件中。使用自动生成图纸目录功能调用该文件可自动生成图纸目录。

　　5、绘点钢筋中增加了当选择点钢筋时可用偏移的方式绘出点钢筋，当给定钢筋根数，布筋范围，可在布筋范围内均匀绘制点钢筋。

　　6、纠正了三维三角面转三维实体程序中bug.

　　7. 增加了边界外物体掩盖命令hist1,可给定不掩盖的矩形区域，再给定要掩盖的外部范围，程序自动生成带掩盖物体的矩形环行区域。选择置上的物体可将在掩盖区的物体置于掩盖物体的上部。可使用 wipeout命令中f选项再选off将掩盖物体边界关闭。该功能可用于光栅图，矢量地形图裁剪。

　　8.调整显示顺序命令对矢量图增加了，可选择对于掩盖物体将选择的层置上或置下的选项。

　　9.图纸管理功能中增加了可管理光栅、矢量混合编辑复合文档功能，当你使用dwgtxt命令自动抽取图名、图号，将文件存为用图号名命名的文件时，如果图是光栅、矢量混合编辑复合文档，程序自动在当前文件的目录下生成用图号命名的目录，并将dwg图及图中插入的光栅文件拷贝到该目录下。

　　2.溢流堰面曲线自动生成程序增加了按新规范给定反弧段最低水位水深按(5~10)h计算反弧半径选项。

　　3.纠正了横道图修改关联程序中 bug.

　　4. 纠正了公式计算 bug.

　　1.纠正了线变钢筋中 bug,在line变钢筋中增加了，钢筋线可按结构边线同长选项。

　　2.画钢筋弯钩中增加了可对弧多段线设置钢筋弯钩。

　　3.电气模块中，由接线图生成端子图全面更新，可生成数据文件再自动生成端子图，也可选回路号自动生成端子图。

　　4.绘施工横道图中增加了工期与工程量关联程序，选工程量设置工期图面工期会联动修改。纠正了程序中bug。

　　5.增加了单线修剪、延伸 le命令，可对多段线可对线段上任意端点进行操作。

　　1.图纸管理功能中增加了可将外部参照自动绑定到本图功能。

　　2.增加了修改标高标注字高，同时修改标高符号功能。

　　3.开挖计算增加了修改面积、长度岩层属性功能，可采用类似格式刷功能批量过滤修改属性。

　　4.增加了定义简化命令功能，命令名：userc，可由用户方便将acad 、zdm中命令定义为简化命令，并可查看。

　　1.增加了梯形(命令名txkw)、渠道(命令名qdkw)开挖计算，可自动绘制开挖断面，平面开挖线，计算各断面面积。

　　2.改进了生成断面数据文件程序，对取断面弯折点数没有限制。

　　3.生成平面开挖线程序中增加了选择开挖中心点自动生成平面开挖线选项。

　　4.纠正了在线上获取高程点程序bug（原生成高程文本数字未考虑比例）.

　　5.修改了生成契形挖填实体程序。

　　6.增加了在开挖断面线上，变坡度，增加马道命令chpd.

　　7.修改了生成边界外程序，对边界可以是任意多边形（原只能是矩形）。

　　8.修改了坡度标注程序。平面坡度改为%表示。

　　9.修改了绘断面开挖线程序。

　　10.增加了自动计算断面面积命令kwarea，可自动辨别挖、填方。

　　11.增加了将标注的高程文字赋给高程点功能，对于一些高程点不对或为0的高程点，使用该程序可以纠正图中错误。

　　1. 修改了矢量图裁剪功能，可以对光滑多段线裁剪，对地形图裁剪更方便了。

　　2. 增加了绘制扭平面、柱面素线功能，增加符号命令fh，可方便调用常用符号。

　　3. 纠正了地形切剖面功能bug，避免对桩号漏切，陡坎线错画。

　　4. 增强了网格钢筋功能，可以对园、多边形实体生成网格钢筋。

　　5. 修改了用户图块管理制作块功能

　　6. 修改了桩号延伸lxzh功能，可快速将一侧桩号线等距离延伸到另一侧。

　　7. 纠正了梯形、渠道开挖计算护坡长度计算的错误。

　　8. 修改了加马道、改坡度程序可适用堤、坝。

　　1 .增加了渠道开挖计算，可计算新建渠道和改建渠道开挖工程量，可将计算结果输出到数据文件，再使用自动生成堤、

　　渠纵断面tzdm命令可生成纵断面开挖表。

　　2.增加了坝基开挖工程量计算。可计算清理表土或坝基开挖到一定高程的开挖工程量。

　　3.增加了单个断面面积计算，选择地形剖面线和开挖线可自动辨别挖、填，计算出两线围成的面积。

　　可不需点面积，不需使用zdm软件切出的剖面线。

　　4.增加了拷贝、移动地形剖面中开挖中心命令mcp。

　　5.修改了矢量图裁减程序。当拷贝出裁减的图形可避免漏线。

　　6.修改了画钢筋、钢筋表自定义钢筋形式程序，可绘制弧段钢筋。

　　7.修改了型心、惯性矩程序。

　　8.修改了生成堤、渠纵断面程序(命令：tzdm)，数据文件中表头每列文字前如加"#"符号，则该列数据不绘曲线，只列入表中。

　　9.获取开挖中心线高程点getpz命令增加了获取坡度选项，可把坡度标注在线上。

　　10.绘施工横道线增加了可以按天数移动横道线，增加了移动横道线与上一次或横道基线的对齐方式，头接上次尾、

　　头接上次头、尾接上次尾。使横道线的修改更方便了。

　　11.纠正了地形切剖面程序bug，避免漏切中心点。
