路影软件(铁路线计算软件)

　　路影软件是一款功能强大的铁路线计算软件；该应用程序支持曲线正矢、正矢处理、超高计算、曲线半径正矢计算等多功能，用户可以使用该程序进行曲线正矢和拨量计算，可根据拨量要求，进行自动拨量修正，支持轨温计算功能，可以根据当地最高轨温和最低轨温计算中间轨温及轨温差；支持轨缝设置功能，可以通过普通线路地段，根据轨温变化和设置轨缝值；支持预留轨缝计算，无缝线路锁定轨温时，预留长轨地段和缓冲地段的预留轨缝；在程序中，用户可以将您设定的多个计算数据以及实施方案通过整合功能将其进行整合，然后以xml文件格式进行导出管理；强大又实用，需要的用户可以下载体验

软件功能

　　1、曲线正矢，计算曲线正矢，计算修正拨量；并根据正矢合理优化曲线半径和缓和长度。

　　2、正矢处理，处理曲线正矢检测数据。

　　3、超高计算，根据行车速度、次数、重量和曲线半径，计算和设置曲线超高。

　　4、缩短轨配置，在曲线中，对缩短轨的根数和具体位置进行配置。

　　5、空搭头，更换曲线钢轨时，在曲线上下股上配置更换的钢轨组的位置。

　　6、曲线半径正矢，根据曲线半径和弦长计算正矢或曲线正矢和弦长计算半径。

　　7、曲线桩位里程，根据曲线缓和长、全长和弦长计算各个桩位点和里程。

　　8、曲线全长，通过曲线转角和缓和长、计算曲线全长。

软件特色

　　提供多个项目的操作，可以把一个或多个项目集成一个方案。

　　可把表格可以转化成XML文件，可以通过XML提高对Excel相互对话。

　　提供A4纸打印功能：可单个项目和多个项目打印，计算表以及空表打印。

　　能从文件中选择一个或多个项目进行操作，形成一个方案。

安装步骤

　　1、需要的用户可以点击本网站提供的下载路径下载得到对应的程序安装包

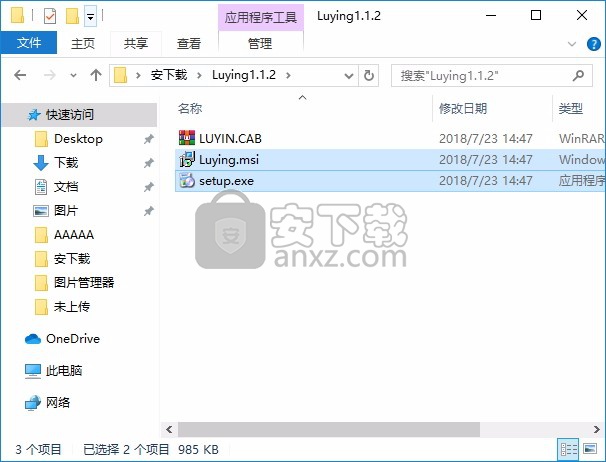

　　2、通过解压功能将压缩包打开，找到主程序，双击主程序即可进行安装，点击下一步按钮

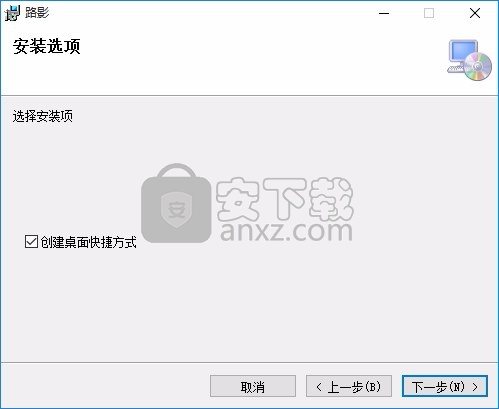

　　3、快捷键选择可以根据自己的需要进行选择，也可以选择不创建

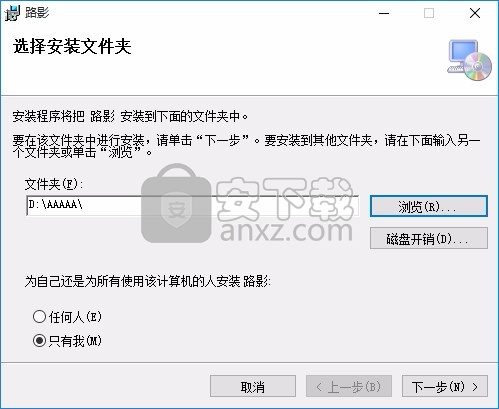

　　4、用户可以根据自己的需要点击浏览按钮将应用程序的安装路径进行更改

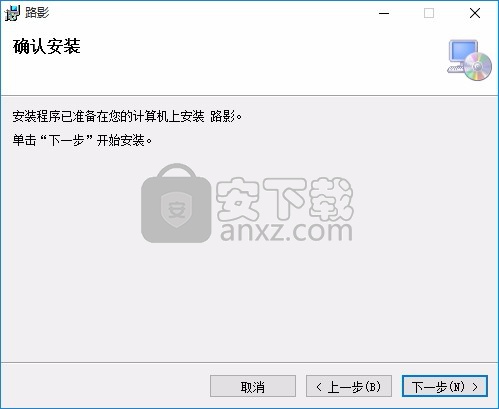

　　5、现在准备安装主程序。点击“安装”按钮开始安装或点击“上一步”按钮重新输入安装信息

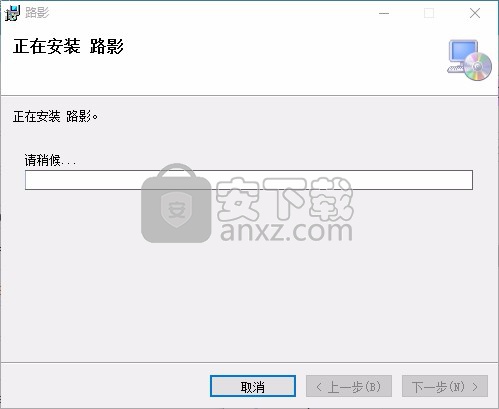

　　6、等待应用程序安装进度条加载完成即可，需要等待一小会儿

　　7、根据提示点击安装，弹出程序安装完成界面，点击完成按钮即可

使用说明

　　曲线正矢计算。曲线正矢—实际是曲线绳正法拨道的扩展，即包括绳正法的计算方法和梯形修正，也增加按工区平常使用的3,6,9拨道方法和付矢计算。

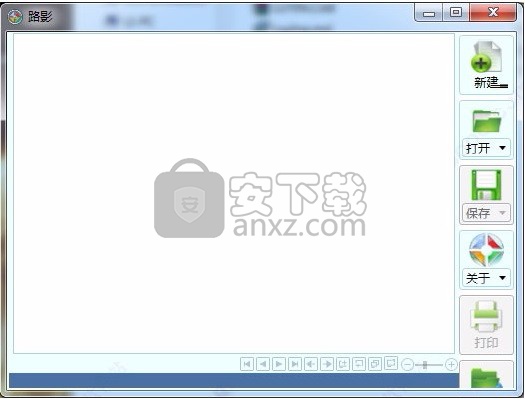

　　第一步：先建立项目 运行路影软件-新建-选择“曲线正矢”如图：

　　新建项目如图：

　　第二部步：输入数据。

　　先输入数据前，介绍下项目的简单操作。

　　计算方式-共有四种选择：

　　1已知曲线半径，缓和长和实量正矢，计算曲线正矢和拨量；就是说知道半径，缓和长和实量正矢，计算曲线计划正矢和拨道量。计算后除获得拨道量，还可获得曲线要素和标桩位置等。

　　2已知曲线半径，缓和长和中心里程，计算计划正矢；适合于技术员计算，在标桩齐全时输入曲线半径和缓和长度和中心里程及曲线全长，保证计算表中正矢数量足够满足曲线正矢数量，计算后在计算表中就会获得计划正矢。切线，曲线角，各个标桩位置也可获得。（标桩位置可获得标桩桩位信息和公里位置信息）

　　3已知实量正矢和计划正矢计算拨量；这种方法适合于平时工区拨道。分简易和全面；简易就是工区常用的3,6,9拨道，不用点点拨，只拨几点，满足曲线验收标准。反过来全面就是点点拨，工作量大，但质量好；

　　4优化曲线；把曲线半径设置合理范围，缓和长设定合理范围，如果直线有要求，也可设定合理范围；根据实际拨道量最小，同时满足设定标准；能合理设定半径和缓和长度。并获得相应的曲线要素。以往可优化曲线半径和缓和长度，但优化后半径或缓和长度不满意，我们这回先把半径和缓和长度及直线设定合理范围，在进行优化；

　　线（站）别 – 曲线位置所在线或站。不用多说；

　　正矢间隔 – 两正矢间距离，一般采用10米

　　正矢起始编号 – 计算表第一点正矢测量编号，一般曲线头从0点开始，能量到的正矢是1点，也有0的。如果曲线头不好，想多量几点，那么按正式间隔多排几点也可以。如曲线头0，能量到的正矢1点，在计算表输入1点正矢，起始正矢编号也是1。如往前多量两点，能量到的不光是1点，还包括0点和-1点，

　　那么应该把正矢起始点设为-1；

　　转向-左转，右转或不知道（无），无所谓。

　　正矢输入数据：

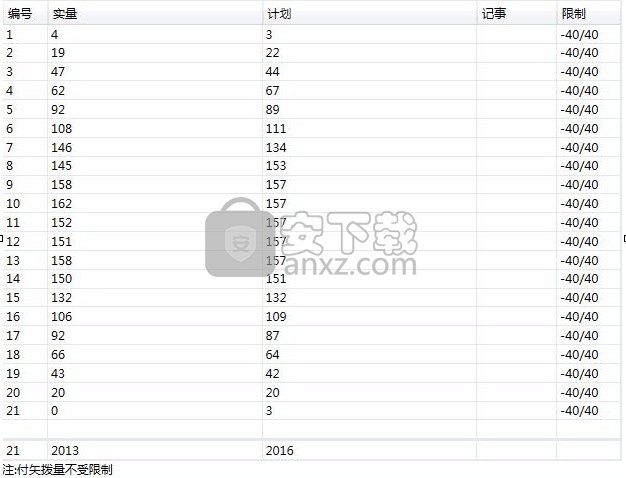

　　我们先以工区常用的简易法为主，输入计算表每行实量正矢，计划正矢，限制（就是拨道量范围）。编号会自动编号，不用管。限制按已有格式输入 “数字0”/”数字1”,数字0和数字1中间是斜线”/”,必须数字0小于数字1。每行输入完成按回车键，会出现下一行，直至输入完成。如下图：

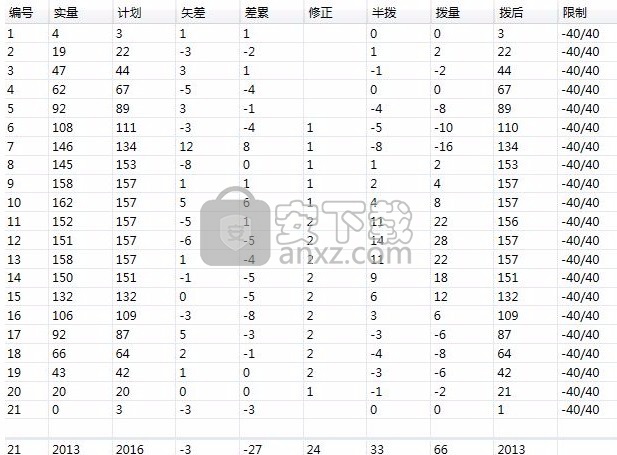

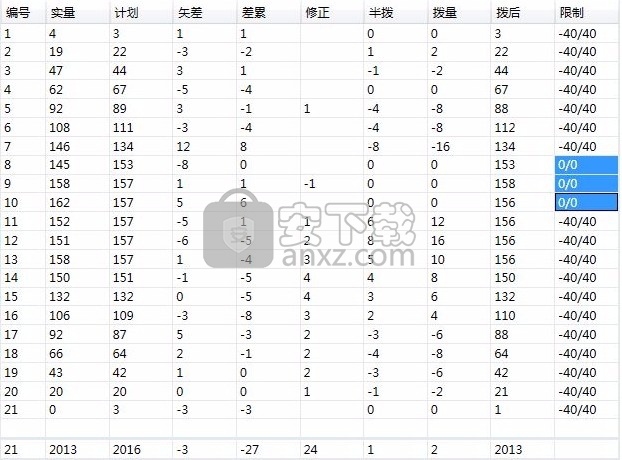

　　介绍个技巧：如上图阴影部分计划正矢不正确，应该全部是157，可出现3个0，明显不对。我们把它该过来，鼠标点第9行计划正矢157单元格，马上往下拉，到12行计划正矢单元格，我们要改动的最后一个单元止，鼠标右键-列相等，那么从9行到12行计划正矢全变为157拉，这就是列相等。列相等后，所选择的第一个单元为样本，选择的其他同列全变为样本内容。不光计划正矢，凡是能列相等的都可以。列相等时如何选择,把鼠标放在样本单元格上,按鼠标左键往下拖,直到最后改变的单元格,这样选择完了，松开左键，点右键—列相等，列相等完事。列相等后如下图：

　　按照列相等方式在记事列中选择园曲线部分, 如下左图:

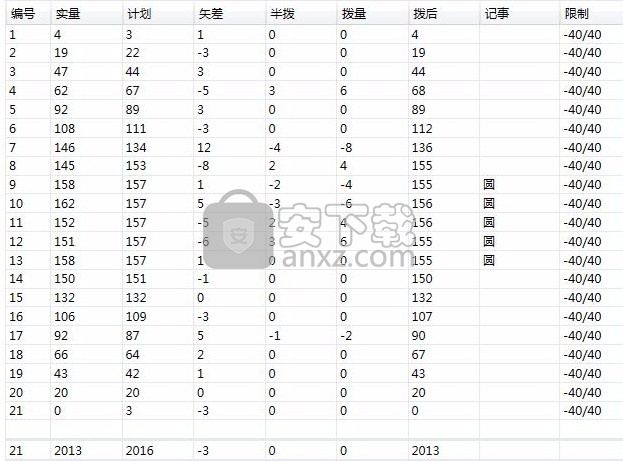

　　右键-设置园曲，也可以点鼠标右键-取消园曲，把园曲全部取消，重新设置园曲；园曲设置必须一次性设置好，不可分段设置。没设定的默认为缓和。也可以不设置园曲，但是增加计算时间，和成功的几率。因为不设定园曲，会默认全部是缓和，缓和的要求比园曲部分严格。如上右图列相等后：

　　第三步:计算

　　先看按第3计算方式：已知实量正矢和计划正矢计算拨量-选无缝线路—选简易方式，先设定正矢误差：选项目-曲线正矢误差；出现下图窗体，

　　根据实际情况设置好下栏的速度，半径，线，作业标准。一看就明白，不多讲解。上栏会显示误差标准，如不满意可自行修改。（要提醒大家：输入数据后程序不一定会认为输入的数值，只有输入数字后，把焦点移到其它处，方认为输入完成，因为您输入的数值不一定正确，程序会始终保持正确的数值，会把您输入的错误数值改回原正确数值，每次输入数值后，焦点移到别处后，看看输入的数值变化，以免输错。所有输入的数值都必须如此）

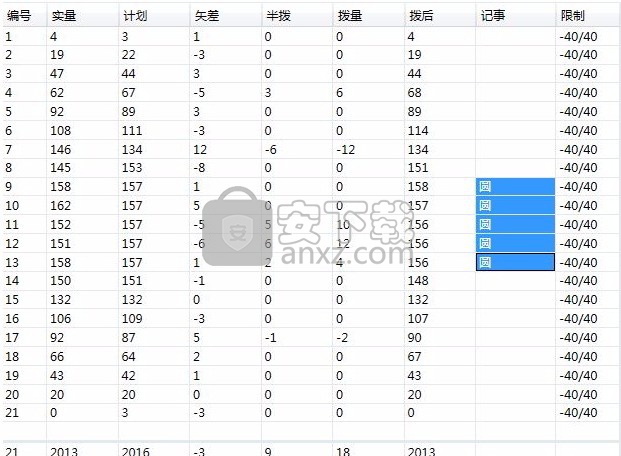

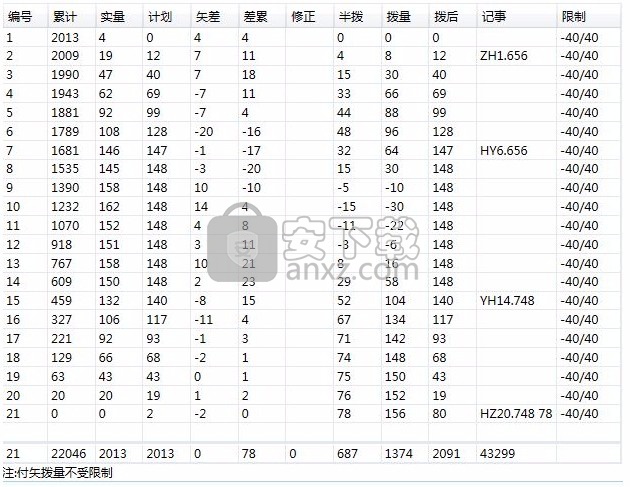

　　我们按照上图误差标准进行简易法拨道计算。选菜单项目-计算；如下图计算前数据：

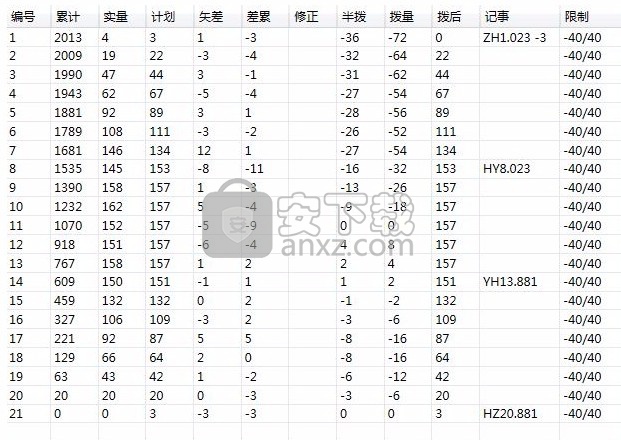

　　按简易 无缝线路标准计算后数据，如下图

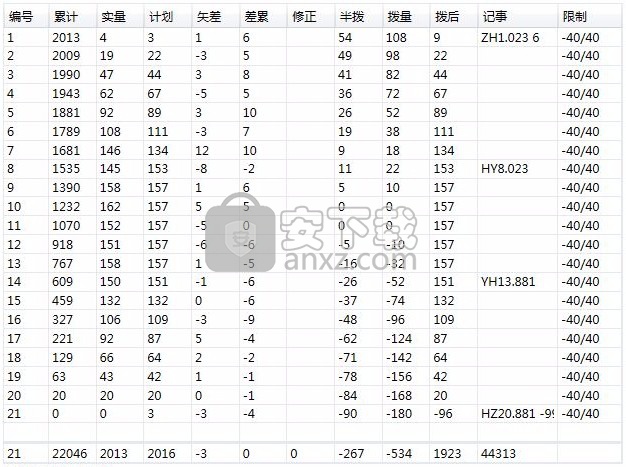

　　看看不用点点拨，满足上面误差标准。看一下非无缝线路，普通线路的拨道情况，如下图：

　　对比下：两图最下行是数据统计和，看计划正矢累最下行，无缝线路是0，满足无缝线路上挑和下压相同，拨道总量为0；普通线路是42，没有上挑和下压，和总量限制。两图都不用点点拨，满足上面误差标准，拨量全部满足拨量限制，而且计算数据是经过优化的拨道量。

　　也有不计算成功的，因素为：

　　1有程序的原因：不能全部点统一优化处理（计算量大，时间长），只能一段段优化计算（缩短计算量和时间）。

　　2拨量限制范围少，可扩大限制范围，增加成功的几率。多说一下，一定要设定园曲，增加成功的几率。

　　3曲线自身的原因，只能手动计算，程序提供手动计算，修改拨量，会自动计算拨后正矢的。或进行全面计算及优化计算。

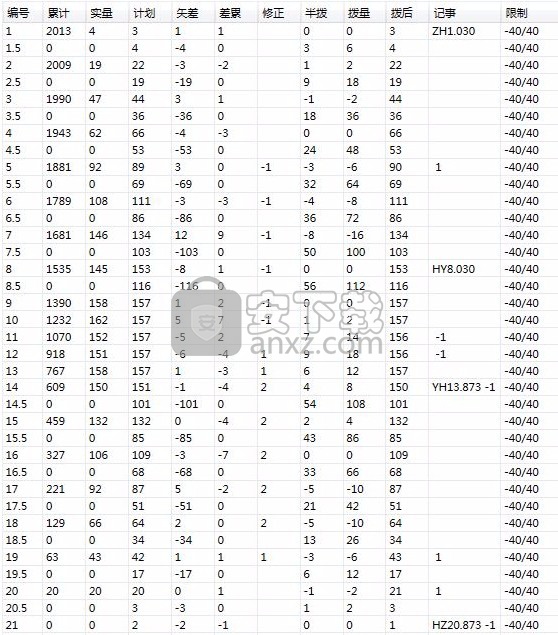

　　全面拨道看下图：

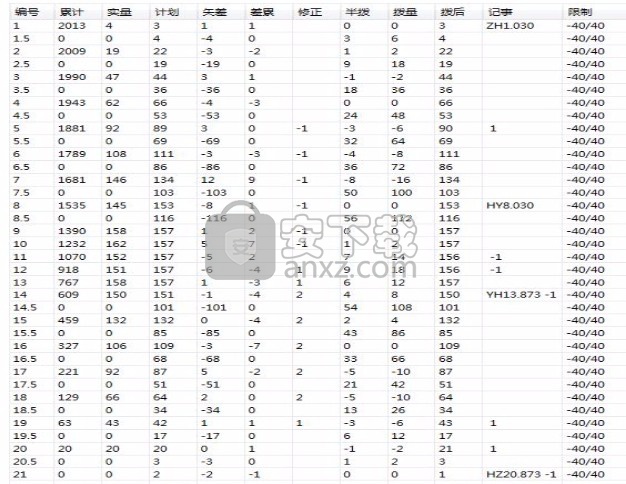

　　拨后正矢和计划正矢几乎相同；点点拨，拨道量很大，超出拨量限制范围；我们修正一下：菜单-项目-修正 出现下图

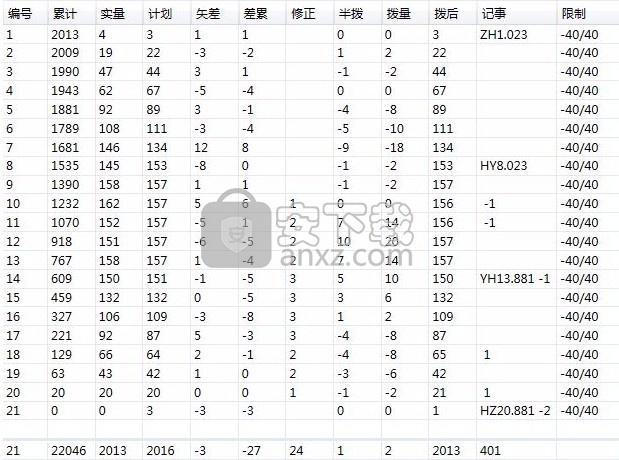

　　曲线头尾拨量为零，勾选可保证曲线头尾为0，见绳正法梯形修正。不勾选尾不为0，把拨量往直线上赶；我们勾选上，点-开始，开始修正，进度条显示修正进度，当应用按钮可以按下时，进度条没到头，可以按下-应用按钮。修正结束，可看到修正结果，但是修正不是最佳结果；可选择进度条到尽头，在按-应用按钮，修正结束，修正结果是最佳。为什么这样设计呢？因为修正很费时间，30点内修正需6、7分钟；60点内需30分钟。点越多时间越长。太长不一定等到进度条结束，获得最佳效果，应用可按下，提前结束修正，修正不是最佳，也不影响结果，时间拨后改动点多一些。为了保证拨后精度，修正后拨后正矢和计划正矢相差不超过1。也可点-取消不进行修正。手工修正提供计算支持，改变修正会自动计算拨后正矢。修正结果如下图：

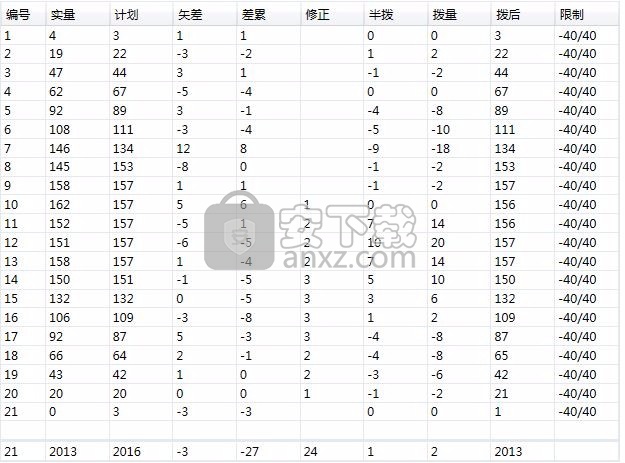

　　经过修正后拨量满足限制要求，尾拨量为0，拨道总和满足无缝线路要求。普通线路如下图：

　　和上图比拨量总和不为0。

　　修正可以通过改变拨量限制，变成一部分范围为0，如下图：

　　总结一下修正的问题：

　　1修正时间很长，不要超过2小时，我们没耐心等待。（不要抱怨，刚开始做测试时，20点正矢修正4个小时，不保证最佳，现在只需10秒钟，而且最佳）

　　2修正存在失败，可扩大拨量限制范围，条件允许多试几次。

　　3修正可以通过改变拨量限制，变成一部分范围为正，一部分为负；或为为0；也能实现个别点上挑和下压，或拨道量为0。（上挑和下压可自己试试）

　　4不能全部希望修正成功，应该接受失败。改变策略，手工修正，因为程序自动修正要求很严。

　　5修正有这些弊病，为什么要自动修正？科技在进步，利用电脑解放大脑，自动修正也是一种尝试；后面会逐渐改进。

　　至此第3种已知实量正矢和计划正矢的简易和全面介绍完毕。

　　优化曲线：

　　采用上例数据优化计算

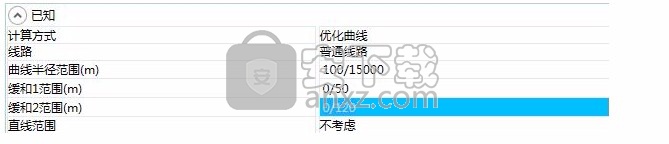

　　半径和缓和范围设定如下图:

　　计算结果如下图:

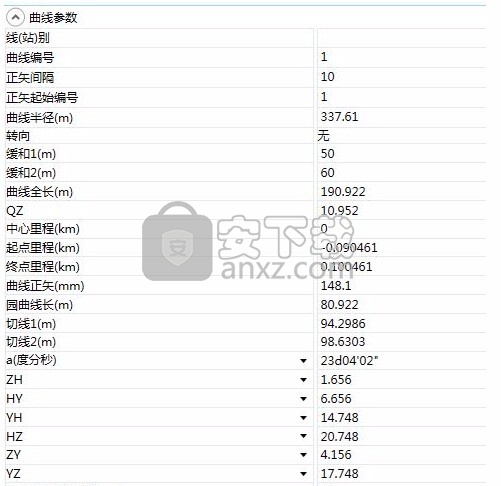

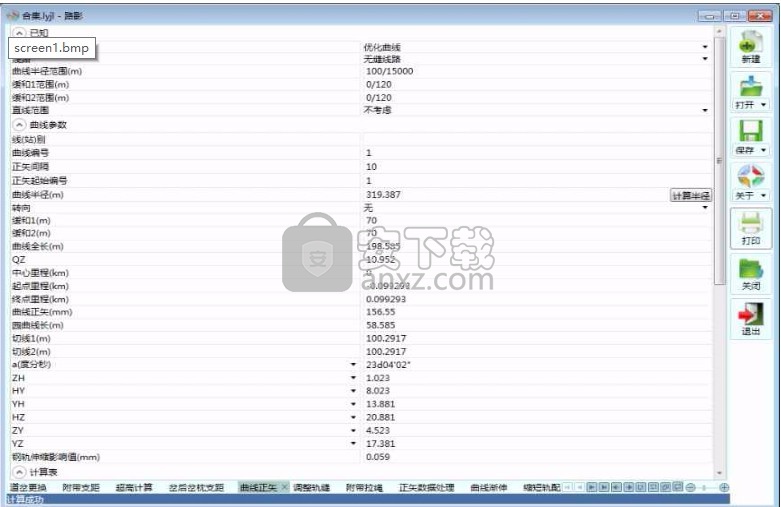

　　曲线参数

　　计算结果：

　　也可修正计算结果。

　　为什么两边缓和长度相同,不能不同吗，可以，只要设定时把缓和范围，设定为不同就可以，程序认为两边缓和可以不等长。如下图：范围设定

　　计算后曲线参数：

　　计算结果，如下图：（下图为举例，缓和范围设定不合理，修正也失败）

　　已知曲线半径，缓和长和实量正矢，计算曲线正矢和拨量

　　包括3种：

　　1顺序：重曲线头到尾计算，把正矢往曲线尾赶；计算结果如下图：可修正

　　2中间：中间点拨量为0，把正矢分别往曲线头尾赶，计算结果如下图：不能修正

　　3逆序：重曲线尾计算，把正矢往曲线头赶，计算结果如下图：不能修正

　　第二种就不介绍了，记住计算表正矢数一定满足曲线长度；

　　付矢计算方法:

　　两个正矢之间会存在一个付矢。

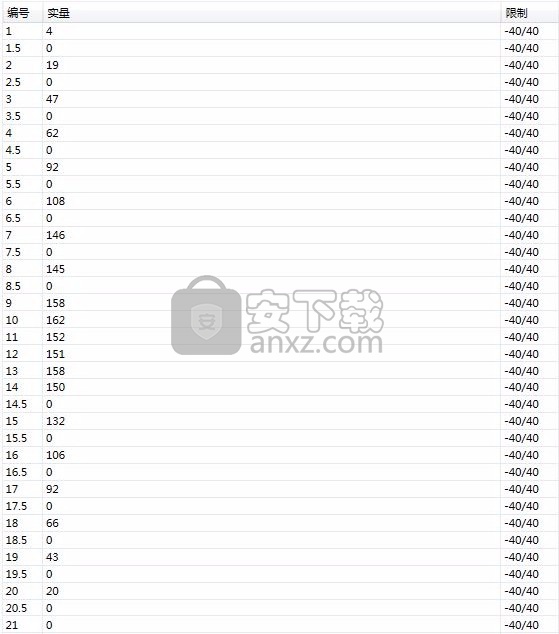

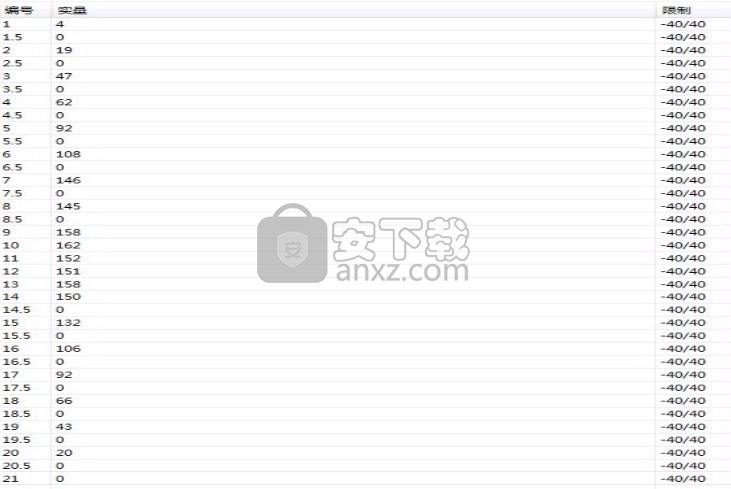

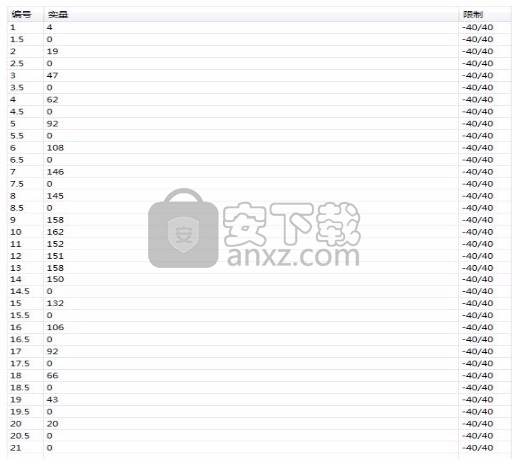

　　在计算表中选择需要插入付矢的正矢行，在鼠标右键—插入付矢，就会插入付矢，编号为“.5”的就是付。如下图:

　　按要求输入数值就可计算。如下图（我就不输入付矢啦）

　　上图为第一种计算：已知半缓和和实量正矢，重新计算拨量，已经修正。其余三种计算都可使用付矢计算，也就是说付矢随时可添加。付矢拨量不受限制，无缝线路拨量和只考虑正矢，排除付矢。

　　介绍几个技巧

　　1所有表格都可导出xml在表格右键-导出xml, 导出文件,可在Excel打开；

　　2表格复制，在Excel中粘贴看看；（在2007中除限制行显示不正确）

　　3在Excel复制一行，粘贴到计算表输入行中试试；（我在2007Excel中试过）

　　4如半径数据可根据提供的计算半径进行计算（是凡后面有按钮的您都试试）

　　5桩位提供桩位信息和公里信息（只要曲中输入公里位置正确）

　　6所有角度提供度角分，角度和弧度单位转换显示；

　　7曲线正矢中可保留多个计算结果：如曲线正矢先进行简易拨道，修改项目名“曲线简易”找主界面右下角第九个按钮，复制项目，就会把当前项目完全复制，自动命名为“复制曲线简易”，改名为“曲线优化”，进行优化计算，把两种计算方法保存在一个文件中，是不很方便。上图前6个可改变和显示项目位置，其后2个可添加新项目和现有项目；在后圈-可缩小项目显示，圈+反之，中间滑块可缩小和扩大显示；

　　8一个文件不光可保存一个项目，可多个不同项目保存在一个文件中；

　　已知

　　单击-已知 可以显示和隐藏已知布局。

　　- 计算方式

　　有四种选择项，如下：

　　已知曲线正矢,缓和长和实量正矢，重新计算正矢和拨量。

　　已知实量正矢,缓和长和中心里程，计算曲线计划正矢。

　　已知实量正矢和计划正矢计算拨道量。

　　优化曲线。 根据设定的曲线半径范围和两缓和范围和拨量，来确定最佳半径和缓和长。

　　- 计算顺序

　　拨量计算顺序。包括顺序（前后）、逆序（后前）和中间（由中间向两头）

　　- 线路

　　有两种选择项，如下：

　　普通线路（拨量总和不考虑）。

　　无缝线路（拨量总和为0）

　　- 方法

　　有两种选择项，如下：

　　简易（只对超出标准的正矢进行调整）。

　　全面（对全面正矢进行调整）

　　- 曲线半径范围

　　优化曲线半径的取值范围。

　　- 缓和1范围

　　优化曲线缓和1的取值范围。

　　- 缓和2范围

　　优化曲线缓和2的取值范围。

　　- 直线范围

　　考虑直线长度的取值范围，有四个选项

　　不考虑 – 不考虑直线的取值。

　　考虑直线1 – 只考虑直线1的取值

　　考虑直线2 – 只考虑直线2的取值

　　- 直线1范围

　　曲线前直线起点至曲线起点的长度取值范围。

　　- 直线2范围

　　曲线终点至曲线后直线终点的长度取值范围。

　　- 测点起点直线长度

　　曲线前直线起点至测点起点的长度。

　　- 测点终点直线长度

　　测点终点至曲线后直线终点的长度。

　　- 直线1长度

　　优化后，曲线前直线起点至曲线起点的长度。

　　- 直线2长度

　　优化后，曲线终点至曲线后直线终点的长度。

　　曲线参数

　　- 线(站)别

　　线路的类别或车站及股别

　　- 曲线编号

　　曲线编号。

　　- 正矢间隔

　　设置曲线正矢间隔。

　　- 正矢起始编号

　　计算表编号列的起始编号。

　　- 起点里程

　　曲线起点的里程。

　　- 中心里程

　　获得曲线中心的里程。

　　- 终点里程

　　获得曲线终点的里程。

　　- 曲线半径

　　曲线半径。

　　- 计算半径

　　计算曲线半径（见曲线半径正矢）

　　- 缓和1

　　缓和1长度。

　　- 缓和2

　　缓和1长度。

　　- 曲线正矢

　　曲线正矢。

　　- 计算全长

　　通过曲线转角和缓和长计算曲线全长(见曲线全长)。

　　- 曲线全长

　　获得曲线全长。

　　- 计算全长

　　计算曲线全长(见曲线全长)

　　- 园曲线长

　　获得曲线的园曲线长。

　　- 切线1

　　获得切线1长

　　- 切线长2

　　获得切线2长

　　- a选项

　　曲线转向角单位选项,包括三项:

　　1 转角(度分秒)

　　把转角值转化为度分秒格式

　　2 转角(度)

　　把转角值转化为度格式

　　3 转角(弧度)

　　把转角值转化为弧度格式

　　-a

　　获得曲线转角。

　　- QZ

　　获得曲线曲中点。

　　- 计算桩位

　　计算QZ桩位(见曲线桩位)。

　　- ZH选项

　　ZH –ZH桩位

　　ZH里程 –ZH里程

　　获得曲线直缓点。

　　- HY选项

　　HY –HY桩位

　　HY里程 –HY里程

　　获得曲线缓园点。

　　- YH选项

　　YH –YH桩位

　　YH里程 –YH里程

　　获得曲线园缓点。

　　- HZ选项

　　HZ –HZ桩位

　　HZ里程 –HZ里程

　　获得曲线缓直点。

　　- ZY选项

　　ZY –ZY桩位

　　ZY里程 –ZY里程

　　获得曲线直园点。

　　- YZ选项

　　YZ –YZ桩位

　　YZ里程 –YZ里程

　　获得曲线园直点。

　　- 轨缝影响

　　获得拨道对轨缝的影响。

　　计算表

　　单击-计算表 可以显示和隐藏计算表布局。

　　计算表列

　　- 编号

　　表行的顺号。

　　- 累计

　　实量正矢倒累计。

　　- 实量

　　实量正矢。

　　- 计划

　　计划正矢。

　　- 矢差

　　实量正矢和计划正矢的差。

　　- 差累

　　实量正矢和计划正矢的差累计。

　　- 修正

　　对拨量进行修正，使拨量达到要求。（可手工输入数值）

　　- 半拨

　　- 拨量的一半。

　　- 拨量

　　拨道量。

　　- 拨后

　　拨道后实量正矢的数值。

　　- 记事

　　显示曲线关键点的位置和拨后正矢与计划正矢的差。

　　- 限制

　　对拨道量进行限制。在此处可输入拨量的限制范围，即“最小值” + “/” + “最大值”。

　　注:付矢不受限制

　　菜单

　　编辑

　　- 撤销

　　或按Ctrl+Z；撤销动作。

　　- 重做

　　或按Ctrl+Y；重做动作。

　　- 复制

　　或按Ctrl+C；复制所选内容。

　　- 剪切

　　或按Ctrl+X；剪切所选内容。

　　- 粘贴

　　或按Ctrl+V；粘贴剪切板的内容。

　　表格

　　- 列相等

　　所有选择的第一列单元格的数值与选择的第一列第一行单元格数值相等

　　- 插入正矢行

　　在选择行位置插入正矢行。

　　- 插入付矢行

　　在选择行位置插入付矢行。

　　- 清除付矢行

　　清除表所有付矢数据。即删除所有付矢行。

　　- 删除行

　　删除选择行。

　　- 删除付矢行

　　删除选择行中的付矢行

　　- 清除

　　清除表数据。即删除所有行。

　　- 设置圆曲

　　设置曲线圆曲行

　　- 打印表

　　打印表及内容

　　- 打印空表

　　打印空表，无数据。

　　- 导出Xml

　　把表变成XML格式文件，方便Excel操作。

　　项目

　　- 打印项目

　　或按Ctrl+P；打印项目所见内容。

　　- 计算项目

　　满足计算条件后计算项目。

　　图2

　　- 修正

　　会出现 修正窗体（图2），单击 开始 进行修正。进度显示百分百时会出现两种情况：

　　1“修正完成”，表示修正满足限制和最佳修正（正矢改动少和拨量最小）。单击应用 应用修正。也可不等出现“修正完成”时提前应用修正（不是最佳修正）；

　　2“修正失败”，表示修正无法满足限制，可以放宽限制再修正。

　　单击 取消 取消修正。

　　- 曲线正矢误差

　　设置曲线正矢允许误差范围值。出现 正矢误差设置 窗体。（见图3）操作如下：

　　- 缓和正矢

　　曲线缓和部分正矢允许值，可手工输入数字。

　　- 圆曲正矢

　　曲线圆曲部分正矢允许值，可手工输入数字。

　　- 相邻两点差

　　曲线圆曲部分相邻两点正矢差允许值，可手工输入数字。

　　- 最大最小差

　　曲线圆曲部分最大正矢和最小正矢的差允许值，可手工输入数字。

　　- 速度

　　曲线通过列车速度，可手工输入数字。

　　- 半径

　　曲线半径，可手工输入数字。

　　- 线

　　包括正线及到发线和其他线，可依据情况具体选择。

　　- 作业标准

　　作业达到的标准，包括作业标准、经常保养和临时补休，可依据情况具体选择

　　- 确定

　　按照设置的标准执行，关闭窗体

　　- 还原

　　设置标准还原到最初状态

　　- 取消

　　取消并关闭窗体
